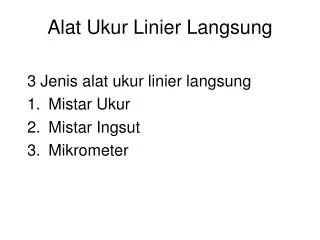

  1. Alat Ukur Linier Langsung 3 Jenis alat ukur linier langsung Mistar Ukur Mistar Ingsut Mikrometer

  2. Mistar Ukur Merupakan alat ukur linier yang paling sederhana. Terbuat dari plat baja atau kuningan yang pada kedua sisi dari salah satu permukaannya diberi skala satuan. Jenis mistar ukur • Mistar ukur berkait • Mistar ukur • Meteran lipat • Meteran gulung

  3. Mistar Ingsut • Mistar ingsut nonius ( Venier Caliper) • Mistar ingsut jam (dial caliper ) • Mistar ingsut batas ( dial snap caliper) • Mistar ingsut ketinggian ( height gauge)

  4. Mistar Ingsut

  5. Height Gauge

  6. Height Gauge • Mistar ingsut yang berfungsi sebagai pengukur ketinggian atau disebut juga dengan nama kaliber tinggi. • Alat ukur ini dilengkapi rahang yang bergerak vertikal pada batang berskala yang tegak lurus dengan landasannya. • Permukaan rahang ukur sejajar dengan permukaan bawah dari landasan. • Garis pengukurannya tegak lurus dengan permukaan bawah dari landasan • Dalam proses pengukurannya diperlukan suatu bidang datar atau sebuah meja datar.

  7. Skala Nonius Pembacaan skala Garis indeks tidak selalu persis segaris dengan garis skala Cara pembacaan skala ( Nilai yang membesar ke kanan • Memenggal (truncating) harga skala di sebelah kiri garis indeks, bila garis indeks belum sampai pada garis skala disebelah kanan • Membulatkan (rounding) harga skala di sebelah kiri garis indeks (membulatkan ke bawah, rounding down), bila garis indeks diperkirakan belum sampai pertengahan jarak antara dua garis skala, atau harga skala disebelah kanan garis indeks ( membulatkan keatas, rounding up) jika garis indeks terletak dipertengahan atau melewatinya • Menginterpolasikan (interpolating) harga skala di sebelah kiri garis indeks dan menambahkan fraksi (bagian) yang merupakan perkiraan posisi garis indeks diantara dua garis skala

  8. Menggunakan Mistar Ingsut • Sebelum di ukur bersihkan benda yang di ukur • Sebelum dipergunakan periksalah bahwa skala mistar ingsut bergeser dengan bebas dan angka 0 pada kedua skala bertemu dengan tepat • Sewaktu mengukur usahakan benda yang diukur sedekat mungkin dengan skala utama. • Tempatkan mistar ingsut tegak lurus dengan benda yang di ukur.

  9. Mikrometer Mikrometer merupakan alat ukur linier yang mempunyai kecermatan yang tinggi Umumnya kecermatan 0,01 mm, namun ada yang 0,005, 0,002 dan 0,001 mm.
