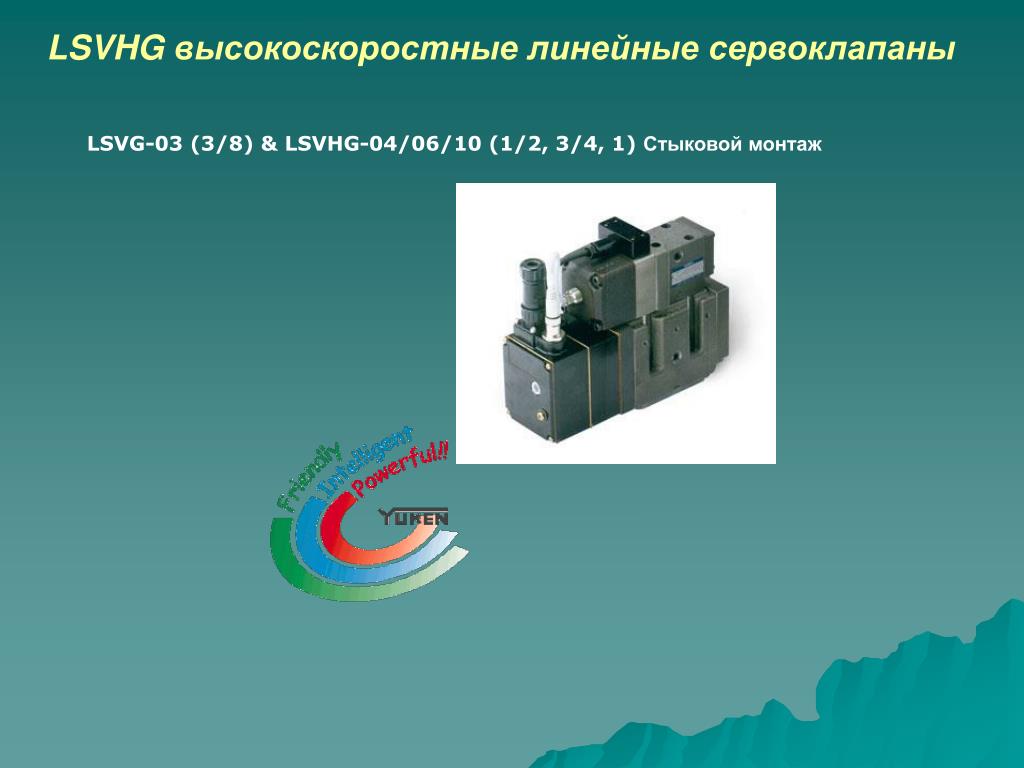

  1. LSVHG высокоскоростные линейные сервоклапаны LSVG-03 (3/8) & LSVHG-04/06/10 (1/2, 3/4, 1) Стыковой монтаж

  2. Описание • Высокоскоростные линейные сервоклапаны серии LSVG/LSVHG – это: • сверхбыстрое время отклика • великолепные противоконтаминационные характеристики • Прямой привод непосредственно от линейного сервопривода • Электронный измерительный преобразователь обеспечивает точный и надежный контроль положения золотника • Клапаны разработаны для применения в оборудовании, где требуется высокая скорость и высокая точность срабатывания • высокоскоростные машины для литья под давлением • прессовые формовочные машины • сталелитейное оборудование • испытательные стенды

  3. Особенности Высокая чувствительность: LSVG-03 : 450Гц/-90°(±25% Амплитуды), отклик 2 мс (0-100%) LSVHG-10 : 100Гц/-90°(±25% Амплитуды), отклик 8 мс (0-100%) Прекрасные противоконтаминационные показатели: Клапаны стабильно работаю при загрязнении рабочей жидкости, соответствующем классу загрязнения NAS 10 Специальные усилители для оптимизации рабочих параметров клапана

  4. Линейка P max 31.5 ~ 35МПа Расход, л/мин при ΔP = 7МПа

  5. Спецификация LSVG-03 *1 – давление на слив (сливной порт) должно быть менее 0.05 МПа и не быть вакуумным давление *2 – указанные выше характеристики могут различаться в зависимости от гидравлической схемы

  6. Спецификация LSVHG-04,06,10

  7. Конструкция LSVG-03-40-10 LSVHG-04/06/10 корпус крышка В крышка А LVDT пружина В опорное кольцо пружины В золотник пружина А

  8. Кодировка

  9. Габаритные размеры LSVG-03 LSVHG-04/06/10 C C D D B B A A

  10. Производительность Flow：P→B→A→T Spool：2P Spool：2，40 Flow：P→A→B→T LSVHG-04-750-（2P）－（E）（T）－10 Увеличение расхода Flow：P→B→A→T Flow：P→A→B→T Около нулевой точки

  11. Производительность Характеристики потока LSVHG-04-750-（2P）－（E）（T）－10 Устойчивость характеристик расхода сервоклапана – в пределах ± 10%

  12. Производительность Отклик переключение LSVHG-04-750-（2P）－（E）（T）－10 Модель: LSVHG-03EH-180Амплитуда входного сигнала: 0-100% ВДавление: 14 МПаУправляющее давление: 14 МПаВязкость масла: 30 мм²/c

  13. Производительность Частотный отклик LSVHG-04-750-（2P）－（E）（T）－10 Модель: LSVHG-03EH-180Амплитуда входного сигнала: ±25% ВДавление: 14 МПаУправляющее давление: 14 МПаВязкость масла: 30 мм²/с

  14. Применение • высокоскоростные машины для литья под давлением • прессовые формовочные машины • сталелитейное оборудование • испытательные стенды • симуляторы

  15. ЗАО «Энерпром-Микуни» официальный эксклюзивный представитель YUKEN в России ЗАО «Энерпом-Микуни» www.mikuni.ru (3952)211-743
