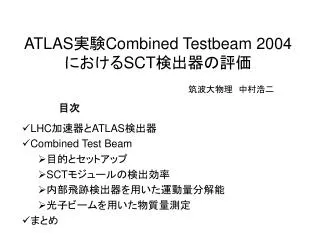

  1. ATLAS実験Combined Testbeam 2004におけるSCT検出器の評価 目次 • LHC加速器とATLAS検出器 • Combined Test Beam • 目的とセットアップ • SCTモジュールの検出効率 • 内部飛跡検出器を用いた運動量分解能 • 光子ビームを用いた物質量測定 • まとめ 筑波大物理 中村浩二

  2. MONT BLANC Lac Léman P Geneva Air Port LHCb P CMS ATLAS ALICE 8.47 km LHC加速器 @ CERN 2007年開始予定 陽子-陽子衝突型加速器 重心系エネルギー 14 TeV ルミノシティーの目標 1x1034cm-2s-1 目的 • Higgs 粒子の探索 • 標準理論を超える物理 の探索 • 標準理論の検証

  3. ATLAS検出器 LAr HEC Tile HD LAr FCal • 飛跡検出器 • Pixel シリコンピクセル検出器 • SCTシリコンマイクロストリップ検出器 • TRT遷移輻射ストローチューブチェンバ LAr EM Muon System • カロリメータ • LAr EM液体アルゴンカロリメータ (Pb) • Tile HDシンチレータタイルカロリメータ • LAr HEC ハドロンエンドキャップ(Cu) • LAr FCal超前方カロリメータ (Pb) • Muon 検出器 • MDTドリフトチューブチェンバー • TGC,RPC ,CSCトリガー用チェンバー

  4. Combined TestBeam すべてのATLAS検出器の一部をビームライン上に設置してテストビームを行った。 • セットアップ • CTB の目的 • トリガ・データ収集システムを含む検出器の動作確認と、基本性能測定 • ATLAS Software (ATHENA)の開発 • 運動量やエネルギーの再構成アルゴリズムの開発 • MCシミュレーションとの比較 Beam

  5. Beamトリガー • すべてのランに共通するトリガーとして、   を用いた。ただし()は、20GeV/c以上のランのみ • ビームのサイズは、 3cm x 3cmのシンチレータ(S2/S3) によって決まる。 SCT検出器のHit

  6. 内部飛跡検出器 ly0 ly1 ly2 ly3 ly0 ly1 ly2 phi0 • 4層上下計8モジュールを設置 • Pixel検出器(3層)とSCT検出器に 1.4Tの磁場をかけることができる。 • TRT検出器は、磁場の外側に設置された。 link0 link1 phi0 phi1 phi1 前方SCTモジュール Magnet B field TRT pixel SCT ストリップ間隔 : 80 mm ステレオ角 : 40 mrad 位置分解能 : Rf 16 mm Z 580 mm

  7. CTB ly0 ly1 ly2 ly3 SCTモジュールの検出効率 I • SCTモジュールの位置補正 • 磁場のない、100GeV/c π+ビームを用いた。 • モジュール位置とオイラー角の計5個のパラメータを用いて直線フィットのχ2が最小になるように位置補正を行った。 • SCTモジュールの検出効率 • 磁場のない、100GeV/c π+ビームを用いた。 • ly0,ly2,ly3での3点ヒットを要求し、直線フィットを行う。 • ly1のDead ストリップの近くを飛跡が通った事象は除去した。 • モジュール検出効率を のように定義した。 k k SCTモジュールの検出効率は、Data:99.7±0.2%Simulation:99.4±0.1%である。       これは、十分な性能を示し、シミュレーションとも誤差の範囲で一致している。

  8. CTB ly0 ly1 ly2 ly3 SCTモジュールの検出効率 II • ly1のヒット数の分布 • ヒット数分布全体に関して、simulationは、Dataを再現している。

  9. CTB 内部飛跡検出器を用いた運動量分解能 • Event selection • 結果 Data 5GeV/c 9GeV/c 20GeV/c 100GeV/cの π+ビームランに対して以下のカットを要求した。 • トラック、クラスタがひとつずつ存在する。 • # of TRT Hits > 30 • 電子を除去するため、EME < 0.5 x Beam Pt Errorは、統計誤差のみ考慮した。 一般に運動量の分解能を表す式は、 曲率に比例する量: は二乗和の平方根を表す。 Simulation で表され、右辺第一項は運動量に比例する項 第二項は多重散乱による項である。 • データの方が劣る理由 • TRT検出器の位置補正が十分ではないこと。 • ビームの運動量の広がり(1%程度)が存在していること (第二項に影響)。 Errorは、統計誤差のみ考慮した。

  10. CTB 光子ビームを用いた物質量測定 I • Event selection • 電磁カロリメータにトリガー電子のクラスタとして100GeV<Eelec<160GeVを満たすクラスタが存在すること。 • トリガー電子以外に1または2個の電磁クラスタが存在し、全クラスタのエネルギー和が、   160GeV<ΣEcl<190GeVを満たすこと(N0=光子+光子 e+e-)。 • 光子e+e-に相当するTRT検出器に存在すること(Nconv=光子 e+e-)。 • 光子ビーム • 180GeV/c の電子ビームを用いた。 • 200μmの鉛を置き光子を放出させる。 • 光子を放出した電子(トリガー電子)を磁場によって曲げ、その軌道上に設置したシンチレータでトリガをかける。 • 物質量を本実験と同様にするため、Pixel検出器の上流にビームパイプ代わりの銅箔(37μm)を設置した。 対生成確率Pg≡N0/Nconv

  11. 光子ビームを用いた物質量測定 II CTB • シミュレーションとの比較(物質量) Data Simulation 対生成確率 物質量 ATLASのシミュレーション(TRT検出器の内側までの物質量0.2X0)は光子ビームの結果と矛盾しない。 • 対生成点の再構成 銅箔 Pixel SCT 曲率半径ρ=E1/0.3B E1 TRT E2 B field 曲率半径ρ=E2/0.3B

  12. まとめと今後の課題 • SCTモジュールの検出効率に関して、Data:99.7±0.2%  と、十分な検出効率が得られた。また、MC:99.4±0.1%とも、誤差の範囲で一致する。 • 内部飛跡検出器を用いた運動量分解能は、  となったが、シミュレーションより劣る。 今後TRT検出器の位置補正確認する。 • 光子ビームを用いた物質量測定において、TRT検出器より上流の約0.2X0の物質量を確認した。また、対生成点の再構成に関してもその位置分解能は不十分ではあるが、検出器位置と一致している。

  13. Backup

  14. ly0 ly1 ly2 ly3 • Efficiency – definition of reference tracks • Alignment • Select events with single space point in each layer, ly0-ly3. • Make straight track using ly0 and ly3. • Align ly1 and ly2 modules so that the mean values of distributions are zero . • Reference track Reduced Chi-square Y axis : ly1 c2 = 3 • Select events with single space point in each of ly0, ly2, ly3. • The above 3 space points were fitted to a straight track. • Select tracks with c2 less than 3. • Removing masked channels on ly1 Z axis : ly1 c2 = 3 Resolution (readout pitch / √24) : y axis 16 mm z axis 580 mm (stereo angle 40 mrad)

  15. Single module efficiency • ly1 residual distributions • Data • Simulation Y axis : ly1 Z axis : ly1 0 hit events ~0.2 % +-RO pitch(80um) +-RO pitch(2000um) Y axis : ly1 Z axis : ly1 0 hit events ~0.4 %

  16. CTB ly0 ly1 ly2 ly3 SCTモジュールの検出効率 II • ly1のヒット数の分布 • 0 hit eventは、 data : 0.18% simulation : 0.48% • ヒット数分布全体に関して、dataは、simulationを再現している。
