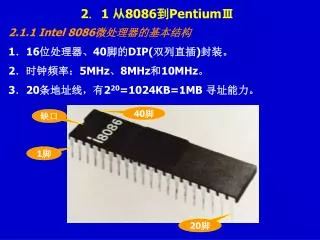

  1. 2.1 从8086到PentiumⅢ 40脚 缺口 1脚 20脚 2.1.1 Intel 8086微处理器的基本结构 1.16位处理器、40脚的DIP(双列直插)封装。 2.时钟频率:5MHz、8MHz和10MHz。 3.20条地址线,有220=1024KB=1MB 寻址能力。

  2. 2.1 从8086到PentiumⅢ AH AL BH BL CH CL DH DL CS SP DS BP SS SI AX ES DI BX 地址加法器 ∑ IP EU单元 BIU单元 CX DX 内存 接口 总线 控制 逻辑 1 2 3 4 5 6 指令队列 EU 控 制 ALU 标志寄存器 2.1.1 Intel 8086微处理器的基本结构 两个独立的功能部件:执行部件EU、总线接口部件BIU。

  3. CS 地址加法器 ∑ DS SS ES 总线 控制 逻辑 IP 指令队列 1 2 3 4 5 6 一、总线接口部件BIU(Bus Interface Unit) • 组成: • 段寄存器(CS、DS、ES、SS) • 指令指针(IP) • 地址加法器、总线控制 • 指令队列 • 功能: • 外部总线连接,完成EU所需的总线操作,计算形成20位的物理地址。 • 从内存储器中取出指令送指令队列排队。 • 按EU的要求读写内存、I/O中的操作数。

  4. AH AL BH BL AX CH CL BX CX DH DL DX SP BP SI DI EU 控 制 ALU 1 2 3 4 5 6 标志寄存器 指令队列 • 二、执行部件EU(Execution Unit) • 组成:通用寄存器、标志寄存器、ALU、EU控制。 • 功能:从指令队列获得指令,译码、执行指令操作。 • 译码指令、执行算术运算、逻辑运算。 • 向BIU提供操作数的内存或I/O端口的地址。 • 管理标志寄存器和指令操作数。 EU和BIU独立并行工作,比其前任8085提高了运行速度。

  5. 2.1.2 Intel 80286微处理器的基本结构 • 16位处理器,与8086兼容 • 时钟频率:最高25MHz, • 24条地址线,有224(16MB)寻址能力 • 集成存储管理和保护机构,四层特权支持操作系统和多任务管理 两种工作方式: 实方式(实地址方式)和保护方式(保护虚地址方式)。 实方式:兼容8086的全部功能,20条地址线,有220(1MB)寻址能力。 保护方式:虚拟存储器、地址空间的保护,可靠地支持多用户和多任务系统。有224字节(16MB)寻址能力,任务的230字节(1GB)的虚地址映射到224字节的物理地址中。

  6. 物理地址空间:CPU可直接访问存贮空间,其存贮空间范围由CPU的地址总线位数决定。物理地址空间:CPU可直接访问存贮空间,其存贮空间范围由CPU的地址总线位数决定。 任务1 任务2 物理 空间 RAM ROM 虚拟空间磁盘等外存支撑 存贮器管理部件 任务X 任务N-1 任务N 2.1.2 Intel 80286微处理器的基本结构 虚拟存贮空间:即程序占有的存贮空间,其存贮空间范围由CPU的体系结构确定。

  7. 地址加法器 ALU 地址部件 AU 总线部件 BU 控 制 器 6字节指令队列 寄存器 地址锁存 A0~A23 预取器 M/IO、BHE INTA、…… 协处理 器接口 段基地址 段容量 总线控制 D0~D15 段限检查 数据收发 已译码3字 节指令队列 指令译码器 ERROR BUSY NMI INTR 地址部件AU(Address Unit):从EU的寄存器中取出地址,形成物理地址BU,产生物理存储器地址或I/O端口地址。 总线部件BU(Bus Unit):读取指令代码和读写操作数据。

  8. 地址加法器 ALU 地址锁存 A0~A23 预取器 控 制 器 6字节指令队列 协处理 器接口 寄存器 总线控制 D0~D15 数据收发 段基地址 段容量 段限检查 已译码3字 节指令队列 指令译码器 NMI 指令部件 IU ERROR BUSY 执行部件 EU M/IO、BHE INTA、…… INTR 指令部件IU(Instruction Unit):从BU取出指令、译码、送入已被译码的指令队列,IU与EU的并行操作。 执行部件EU(Execution Unit):EU负责执行指令。 四个部件的并行操作,提高了信息吞吐率,加快了处理速度。 增加功能部件,各个部件并行操作,是提高CPU速度的主要方法。

  9. 2.1.3 Intel 80386微处理器的基本结构 • 32位处理器,与8086、80286相兼容 • 32位地址线,直接寻址4GB(1GB为230字节)的物理地址空间 • 虚拟存储空间为64TB(1TB为240字节) • 最高工作频率为40MHz • 多用户、多任务操作系统芯片。存储器管理部件和保护机构,数据线、寄存器、运算操作为32位。

  10. 2.1.3 Intel 80386微处理器的基本结构 组成部件:总线接口、指令预取、指令译码、执行、分段和分页

  11. 总线接口部件BIU(Bus Interface Unit):CPU与系统之间的接口。产生存储器、I/O端口地址、传送数据和命令。总线周期为2个时钟。 指令预取部件IPU(Instruction Prefect Unit):16个字节的预取队列寄存器,读取4字节指令流,存到指令预取队列寄存器中。可存放5条指令。

  12. 指令预译码部件IDU(Instruction Predecode Unit):指令预译码,完成指令到微指令的转换,存放在已译码的指令队列中,供EU执行。 执行部件EU(Execution Unit):8个32位通用寄存器,64位桶形移位寄存器和乘除法器。1个时钟周期内移动任意位、完成1位的乘除法。

  13. 分段部件SU(Segmentation Unit):有效地址的计算,从逻辑地址到线性地址。线性地址连同总线周期事务处理信息发送到分页部件PU。SU通过提供一个额外的寻址器件对逻辑地址空间进行管理。 实现任务之间的隔离,实现指令和数据区的再定位。 上述IPU、IDU和EU三部分又被合称为中央处理部件CPU(Center Processing Unit)。

  14. 分页部件PU(Paging Unit):PU把由SU或IPU产生的线性地址转换成物理地址,管理物理地址空间。一页为4KB,每一段可以是一页,也可以是若干页。PU是80386芯片新增的部件,又是个可选件,若不使用PU,80386的线性地址即是物理地址。 SU和PU两部分被称为存储器管理部件MMU(Memory Management Unit)

  15. 2.1.4 Intel80486微处理器的基本结构 • 32位处理器,最高工作频率120MHz • RISC (Reduced Instruction Set Computer,精简指令系统计算机)技术 • FPU(Floating Point Unit,浮点部件) • Cache(高速缓冲存储器)。

  16. 总线接口部件 指令预取部件 指令译码部件 浮点处理部件 执行部件 控制部件 存储器管理部件 超高速缓冲存储部件(Cache) 2.1.4 Intel80486微处理器的基本结构 8个基本部件组成:

  17. 2.1.4 Intel80486微处理器的基本结构 结构上具有如下特点: 1、增强型的80387协处理器,其处理速度比80387提高了3~5倍。 2、8KB的数据和指令Cache, 3、采用RISC技术,使芯片内的不规则控制部分减少,指令以较短的周期执行。 4、以布线逻辑直接控制代替微代码控制,缩短可变长指令的译码时间,基本的指令一个时钟周期完成。 5、采用单倍的时钟频率。 6、内部数据总线的宽度为64位,在其Cache与浮点部件之间采用了二条32位总线连线。 7、Cache与FPU浮点寄存器之间可直接进行数据交换,大大削弱了中间开销。这也是80486缩短指令周期的重要原因之一。

  18. 2.1.5 Intel Pentium微处理器的基本结构 Pentium中文译名为“奔腾”。Pentium的内部结构如P15图2—5所示。 同80486相比,Pentium在结构上有如下特点: • 超标量流水线: • 由“U”和“V”两条指令流水线构成超标量流水线结构 • 每条流水线都有自己的ALU、地址生成逻辑和Cache接口 • 在每个时钟周期内可执行两条整数指令 • 每条流水线分为指令预取、指令译码、地址生成、指令执行和回写5个步骤。

  19. 2.1.5 Intel Pentium微处理器的基本结构 同80486相比,Pentium在结构上有如下特点: • 重新设计的浮点部件:分为8级流水,使每个时钟周期能完成一个浮点操作。 • 独立的指令Cache和数据Cache:Pentium片内有两个8KB的Cache,双路Cache结构,一个是指令Cache,一个是数据Cache。 • 分支预测:BTB(Branch Target Buffer,分支目标缓冲器)的小Cache来动态地预测程序的分支操作。 • 采用64位外部数据总线:ALU和通用寄存器仍是32位,所以还是32位微处理器,同内存储器进行数据交换的外部数据总线采用64位总线,两者之间的数据传输速度可达528MB/s。

  20. 2.1.6 Pentium Pro微处理器 Pentium Pro中文名为“高能奔腾”。增加了如下新的内容。 • 1、一个封装内安装了两个芯片。 • CPU内核两个8KB的L1Cache(一级高速缓存),集成度为550万个晶体管。 • L2 Cache(二级高速缓存)容量为256KB,集成度为1550万个晶体管。这一L2 Cache由全速总线同CPU内核相连,从而提高了程序的运行速度。 • 2、指令分解为微操作。 • 3、乱序执行和推测执行。 • 4、超级流水线和超标量技术。

  21. 2.1.7 Pentium MMX微处理器 Pentium MMX,中文名为“多能奔腾”。处理多媒体和通信能力推出的新一代处理器技术,是对IA—32(Intel Architecture 32位Intel体系结构)指令系统的扩展,它是通过在奔腾处理器中增加4种新的数据类型、8个64位寄存器和57条新指令来实现的。 引入新的数据类型、采用SIMD技术(单指令流多数据流) 、采用饱和运算等新技术增强处理多媒体和通信能力。

  22. 2.1.8 PentiumⅡ微处理器 PentiumⅡ微处理器,简称PⅡ,中文名为“奔腾Ⅱ”。多媒体增强技术(MMX技术),使“奔腾Ⅱ”芯片既保持了“高能奔腾”原有的强大处理功能,又增强了PC机在三维图形、图像和多媒体方面的可视化计算功能和交互功能。 一、多媒体增强技术(MMX技术) 二、动态执行技术 为了帮助微处理器更有效地处理多重数据。提升软件的速度,“奔腾Ⅱ”采用了由三种创新处理技巧结合的动态执行技术。这三种技巧是: 1、多分支跳转预测 2、数据流分析 3、推测执行 三、双重独立总线结构(DIB,Dual Independent Bus)

  23. 2.1.9 Pentium III微处理器 Pentium Ⅲ微处理器,简称PⅢ,中文名为“奔腾Ⅲ”。 一、带SSE指令集的PentiumⅡ处理器 1.系统总线频率为100MHz。 2.一级缓冲存储器为16KB指令Cache和16KB数据Cache。 3.二级缓冲存储器为512KB,速度相当CPU核心速度的一半。 4.32位应用程序进行优化,采用双重独立总线,具有动态执行功能。 5.增加了70条SSE(Streaming SIMD Extensions,数据流单指令多数据扩展)指令集, “第二代多媒体扩展指令集”。 这些指令能增强音频、视频和3D图形处理能力。为配合SSE指令集,PentiumⅢ芯片增加了8个新的128位单精度寄存器(4*32位),能同时处理4个单精度浮点变量,可达到每秒20亿次的浮点运算速度。

  24. 提高CPU性能和运行速度的主要方法是: • 增加功能部件,使各个部件并行操作 • 扩展指令集,增强接令的功能 • 增加总线的宽度,提高处理速度 • 采用新技术提高其数据处理能力 • 增加主时钟工作频率加快运行速度

  25. 课后作业: P76 2.1
