Presentation Transcript


Toga clean system

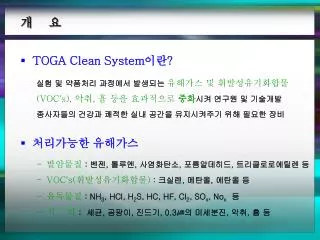

개 요

  • TOGA Clean System이란?

    • 실험 및 약품처리 과정에서 발생되는유해가스 및 휘발성유기화합물

    • (VOC’s), 악취, 흄 등을 효과적으로 중화시켜 연구원 및 기술개발

    • 종사자들의 건강과 쾌적한 실내 공간을 유지시켜주기 위해 필요한 장비

  • 처리가능한 유해가스

    • 발암물질: 벤젠, 톨루엔, 사염화탄소, 포름알데히드, 트리클로로에틸렌 등

    • VOC’s(휘발성유기화합물): 크실렌, 메탄올, 에탄올 등

    • 유독물질: NH3, HCl, H2S, HC, HF, Cl2, SOx, Nox등

    • 기 타: 세균, 곰팡이, 진드기, 0.3㎛의 미세분진, 악취, 흄 등


Toga clean system

장비구성

  • Pre-Filter ▪ HEPA-Filter

  • TOGA-Filter ▪ FN-Filter

  • Blower ▪ Motor


Toga clean system

필터구성

  • TOGA-Filter

    - 3가지 Type의 필터 : 각각의 고유 특성을 통해 유해가스를 제거

    - 화학반응 방식의 필터로 필터수명을 혁신적으로 연장

    - 실험실 환경에 따른 맞춤형 필터 장착 가능

  • Pre-Filter

    - 미세분진 제거

    - HEPA 필터의 수명 향상

  • HEPA Filter

    -0.3 ㎛ 미세분진, 진드기, 흄 등 제거

  • FN-Filter

    - 유해가스가 필터를 거쳐 중화되면서 탈착되는 소량의 CO2를 제거


Toga clean system

TOGA FILTER

  • TOGAFIL A Type

특 징

-VOC’s, 알코올, 탄화수소, 악취 제거에 탁월

-산화알루미나를 담체로 사용하여 직경3mm의 원통형 성상

으로 크기 조절 가능

-세공분포와 표면적이 발달되어 있어 면속도(선속도)가 큰

경우 저농도 에서도 99% 이상의 높은 제거 효율

-나노입자 크기의 금속산화물을 주 활성 성분으로 사용 활성

점의 수가 타 촉매에 비해 월등히 많음

-불연성이며 세균번식 불가능


Toga clean system

TOGA FILTER

  • TOGAFIL B Type

특 징

-일반적인 유기화합물, O₃,NH₃,악취 제거에 탁월

-활성탄을 담체로 사용하여 직경 4.5mm의 원통형 성상으로

크기조절 가능

-세공분포와 표면직이 발달되어 있어 면속도(선속도)가 큰

경우 저농도에서도 99.8% 이상의 높은 제거 효율

-세균 번식이 불가능 하고 고온(130℃)에서는 사용이

불가함


Toga clean system

TOGA FILTER

  • TOGAFIL C Type

특 징

-NOx, SOx, 산·염기 제거에 탁월

-금속산화물을 담체로 사용하여 직경 3mm 구형 성상으로

크기 조절 가능

-세공분포와 표면적이 발달되어 있어 면속도(선속도)가 큰

경우 저농도에서도 99.5% 이상의 높은 제거 효율

-불연성이며 세균 번식 억제 효과


Toga clean system

TOGA Filter의처리반응

  • VOC’s 처리반응

화학반응

흡 착

탈 착

C6H6

CO2

C6H6

CO

CO2+H2O

CO

Chemical resin

Chemical resin

화학반응식

C6H6 + 6MeO4 → CO2 + 6H2O + MeO2

CO + MeO2 → CO2 + MeO3 (Me : Metal)


Toga clean system

TOGA Filter의처리반응

  • Polypropylene 처리반응

화학반응

흡 착

탈 착

CO2

[C-C=C]n

[C-C=C]n

CO

CO2+H2O+Energy

Chemical resin

Chemical resin

화학반응식

[ C - C = C]n + MeO4(or Active Site) → CO2 + H2O + MeO2

CO + MeO4 → CO2 + MeO3 (Me : Metal)


Toga clean system

비교자료


Toga clean system

비교자료


Toga clean system

비교자료 - 필터모식도

TOGAClean System필터

일반공기청정기 필터

TOGA Clean System만의독자적인 기술로 만들어진TOGA Filter가 장착되어 VOC’s, 오존, 탄화수소 외에 일반공기청정기로는 처리할 수 없는 발암물질과

SOX,NOX, NH3, HCl, H2S, HC, HF, Cl2, Formaldehyde(HCHO) 및 세균, 곰팡이, 진드기,

악취, 흄 까지 완전제거한다.


Toga clean system

제품사양


Toga clean system

유해가스가 인체에 미치는 영향

  • VOC(휘발성유기화합물)

  • 1. 벤 젠

  • - 발암물질

  • - 일정 수준 이상의 벤젠에 노출될 경우 중추 신경계의 활동 저하

  • - 저농도만으로도 장기간 노출시 암 유발

  • 2. 사염화탄소

  • - 발암물질

  • - 저농도에서도 장기간 노출시 암 유발

  • 3. 트리클로로에틸렌

  • - 발암물질

  • - 저농도에서도 장기간 노출시 암 유발

  • 4. 톨루엔

  • - 흡입시 중추신경계 기능저하


Toga clean system

유해가스가 인체에 미치는 영향

  • HCHO(포름알데하이드)

  • - 발암물질

  • - 국제적인 규제 품목

  • - 목, 코, 눈에 자극을 주어 알레르기나 감기 같은 증상 유발

  • - 두통, 피로, 피부발진

  • - 기도, 중추신경계, 면역계, 자율신경계, 내분비계를 중심으로 이상반응

  • SO2 (아황산가스)

    - 비강, 인후에 흡착되어 염증 유발

  • - 폐기종, 기관지염, 폐렴, 천식 등의 호흡기 질환 일으킴

  • - 허용농도 : 2ppm


Toga clean system

유해가스가 인체에 미치는 영향

  • NO2 (이산화질소)

  • - SO2와 비슷한 호흡기 질환 유발

  • - 폐기종, 기관지염, 폐렴, 폐암 유발

  • - 허용농도 : 2ppm

  • NH3 (암모니아)

  • - 100ppm의 농도에서 강한 냄새, 즉 코에 자극을 일으킴

  • - 피해를 일으키는 한계농도 약 20ppm 정도

  • HCl (염화수소)

  • - 독성치 허용농도 5ppm(일본)

  • - 다량으로 흡입하면 폐수종을 일으켜 사망


Toga clean system

유해가스가 인체에 미치는 영향

  • H2S (황화수소)

  • - 독성치 허용농도 1mg/m3(일본)

  • - 고농도 가스 다량 흡입시 즉사

  • HF (플루오르화수소)

  • - 허용농도 : 3ppm, 2mg/m3(일본)

  • - 눈, 코, 목 강하게 자극

  • - 폐수종, 기관지염 원인

  • - 만성증상으로 기도에 염증, 뼈와 이에 변화를 일으킴
