Por un cable podemos transmitir una señal, a no ser que usemos la multiplexación. Multiplexación por división en el tiempo. Cadena 100. Los 40. M80. Potencia (dBm). Frecuencia (MHz). 89.5. 101.5. Multiplexación: compartir un medio de transmisión entre varias señales.

Download Presentation

Multiplexación por división en el tiempo.

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Multiplexaci n por divisi n en el tiempo

Por un cable podemos transmitir una señal, a no ser que usemos la multiplexación.

Multiplexación por división en el tiempo.

Cadena 100

Los 40

M80

Potencia

(dBm)

Frecuencia (MHz)

89.5

101.5

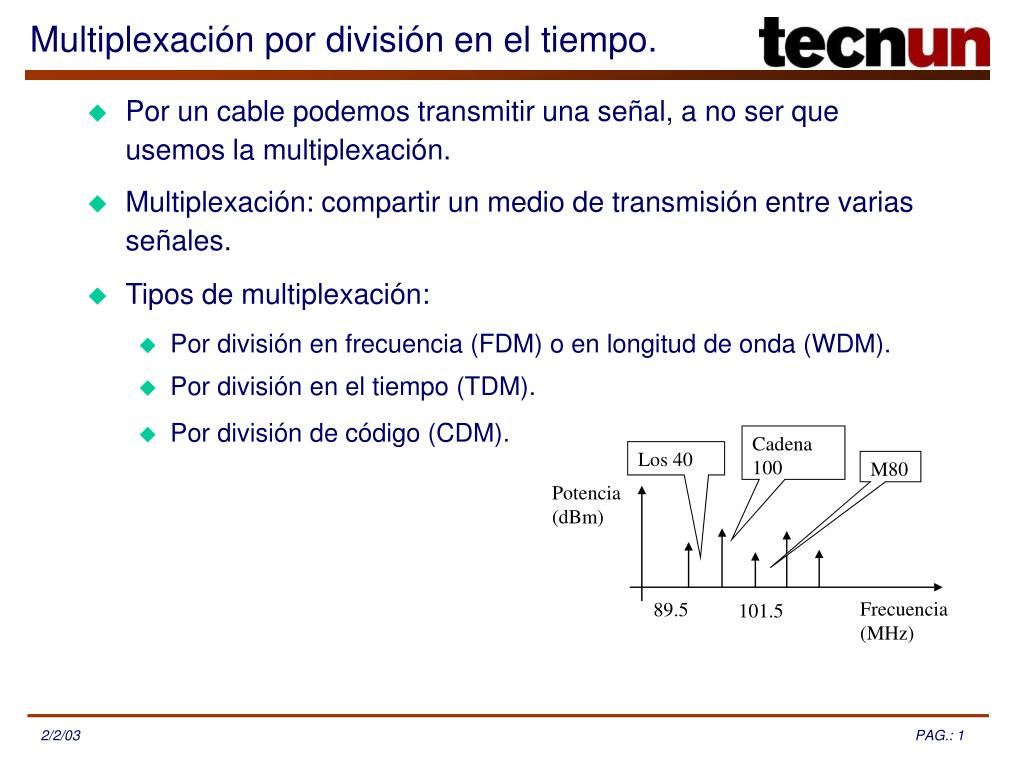

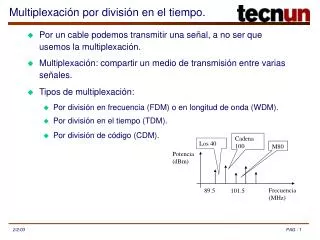

  • Multiplexación: compartir un medio de transmisión entre varias señales.

  • Tipos de multiplexación:

  • Por división en frecuencia (FDM) o en longitud de onda (WDM).

  • Por división en el tiempo (TDM).

  • Por división de código (CDM).


Multiplexaci n por divisi n en el tiempo1

Multiplexación de bytes y de bits.

Multiplexación por división en el tiempo.

A3

A2

A1

A3

A2

A1

A3

A2

A1

B3

B2

B1

B3

B2

B1

B3

B2

B1

C3

C2

C1

C3

C2

C1

C3

C2

C1

A3

A2

A1

B3

B2

B1

C3

C2

C1

C3

B3

A3

C2

B2

A2

C1

B1

A1

64 kbit/s

64 kbit/s

64 kbit/s

C3

B3

A3

C2

B2

A2

C1

B1

A1

3 x 64 kbit/s = 192 kbit/s

64 kbit/s

A3

A2

A1

B3

B2

B1

C3

C2

C1

3 x 64 kbit/s = 192 kbit/s

64 kbit/s


Tdm trama g 704

Estandar de TDM: ITU-T G.704.

TDM: trama G.704.

125 µs.

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

Palabra de alineación de trama.

Señalización.

0

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

  • Multiplexación de 32 señales de 64 kbit/s en una señal de 2.048 kbit/s (2M).

  • Trama de 2M: 32 time-slots o intervalos de tiempo. Cada intervalo de tiempo: 8 bits. Entrelazado de bytes.


Tdm trama g 7041

TDM: trama G.704.

X

0

0

1

1

0

1

1

X

1

A

S4

S5

S6

S7

S8

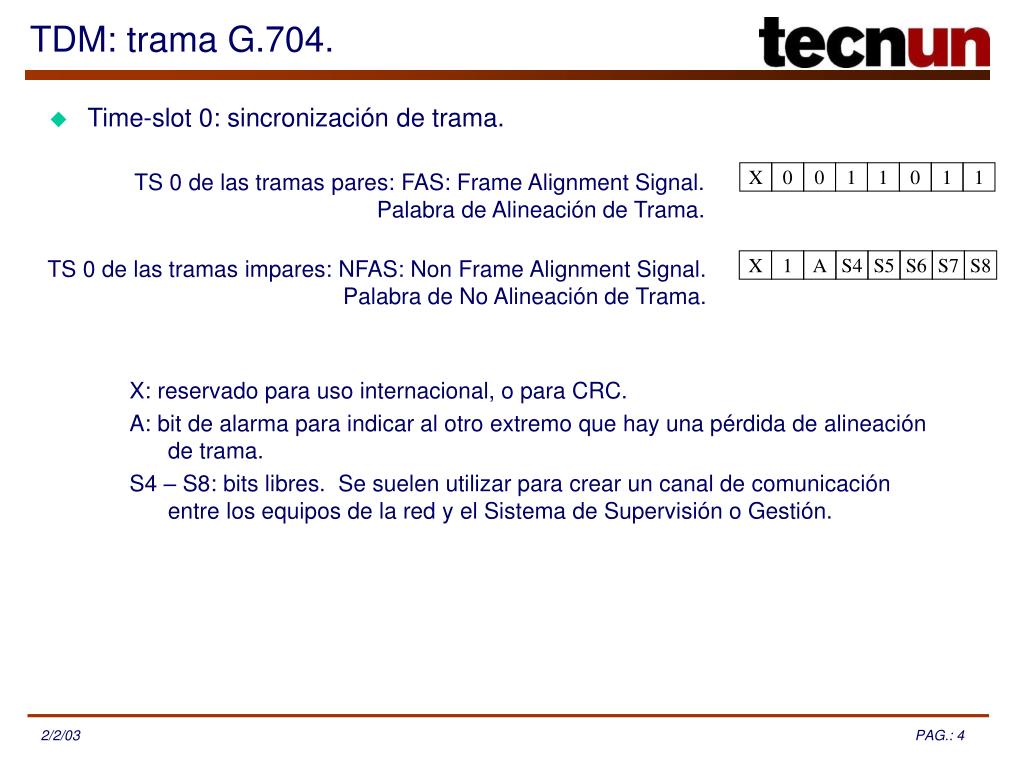

  • Time-slot 0: sincronización de trama.

TS 0 de las tramas pares: FAS: Frame Alignment Signal.

Palabra de Alineación de Trama.

TS 0 de las tramas impares: NFAS: Non Frame Alignment Signal.

Palabra de No Alineación de Trama.

X: reservado para uso internacional, o para CRC.

A: bit de alarma para indicar al otro extremo que hay una pérdida de alineación de trama.

S4 – S8: bits libres. Se suelen utilizar para crear un canal de comunicación entre los equipos de la red y el Sistema de Supervisión o Gestión.


Tdm trama g 7042

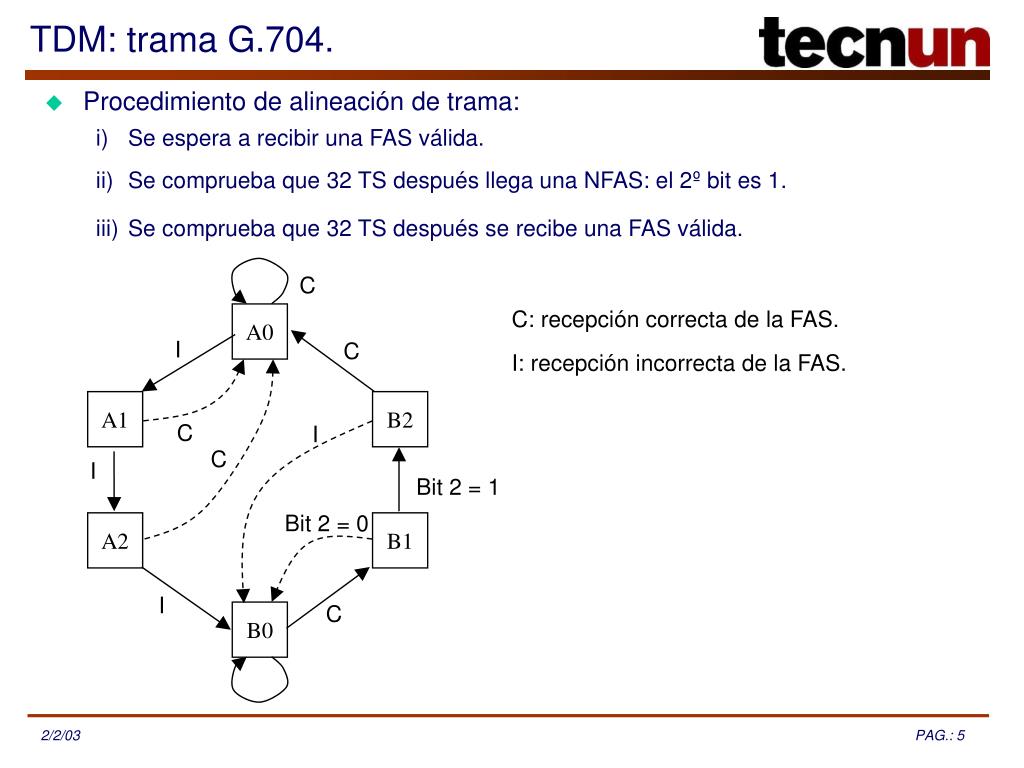

Procedimiento de alineación de trama:

TDM: trama G.704.

C

C: recepción correcta de la FAS.

A0

I

C

I: recepción incorrecta de la FAS.

A1

B2

C

I

C

I

Bit 2 = 1

Bit 2 = 0

A2

B1

I

C

B0

i)Se espera a recibir una FAS válida.

ii)Se comprueba que 32 TS después llega una NFAS: el 2º bit es 1.

iii) Se comprueba que 32 TS después se recibe una FAS válida.


Tdm trama g 7043

TDM: trama G.704.

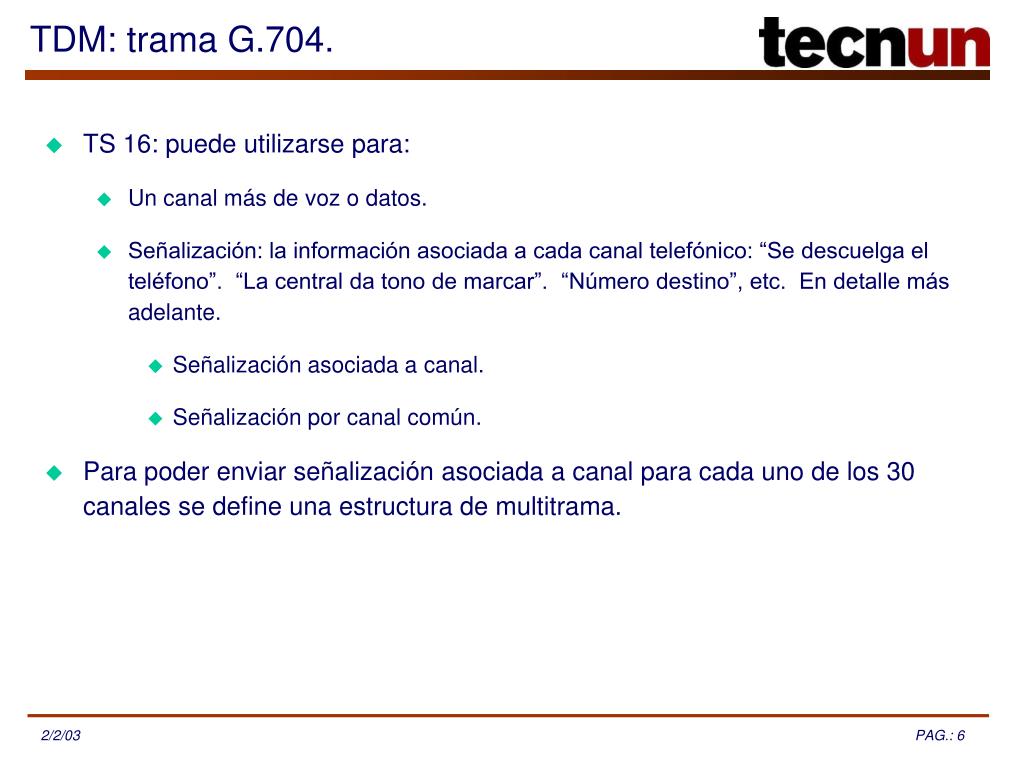

  • TS 16: puede utilizarse para:

  • Un canal más de voz o datos.

  • Señalización: la información asociada a cada canal telefónico: “Se descuelga el teléfono”. “La central da tono de marcar”. “Número destino”, etc. En detalle más adelante.

  • Señalización asociada a canal.

  • Señalización por canal común.

  • Para poder enviar señalización asociada a canal para cada uno de los 30 canales se define una estructura de multitrama.


Estructura de multitrama

Estructura de multitrama.

Multitrama 2 ms

Trama 0

Trama 8

Trama 15

0

1

16

31

0

1

16

31

0

1

16

31

0

0

0

0

X

A

X

X

a

0

a

8

b

b

1

9

2

c

10

c

3

d

11

d

a

a

12

4

b

5

13

b

c

14

c

6

7

d

15

d

Señal de alineación de multitrama

Señal de no alineación de multitrama

Señalización del TS 8

Señalización del TS 24

Señalización del TS 15

Señalización del TS 31

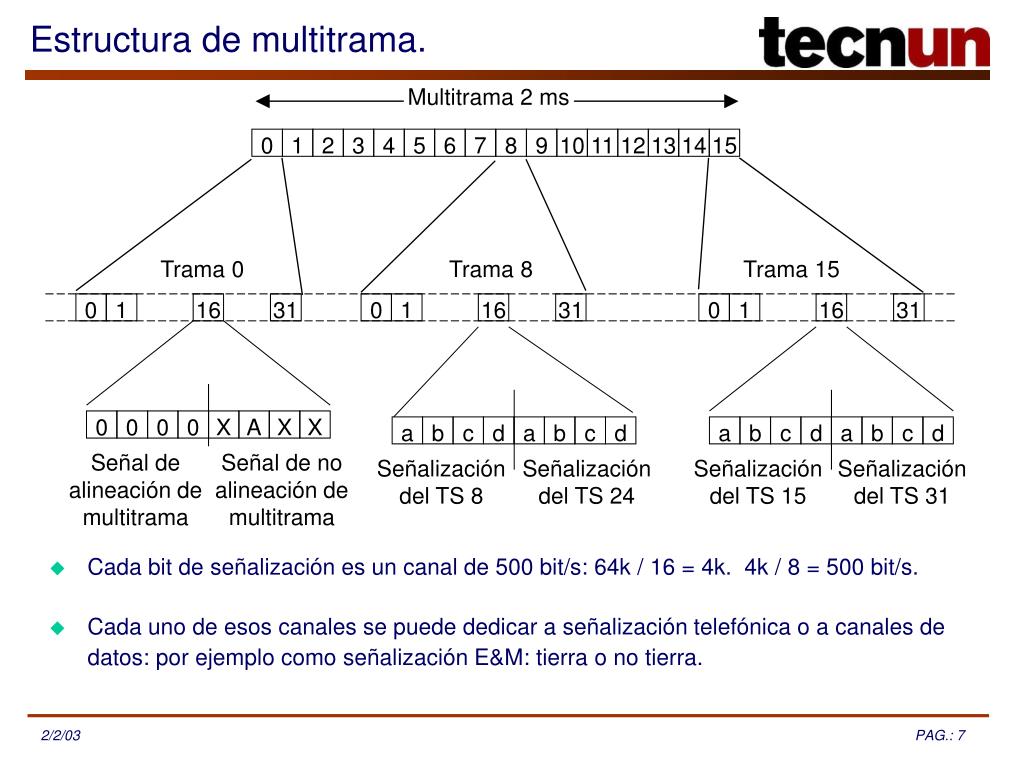

  • Cada bit de señalización es un canal de 500 bit/s: 64k / 16 = 4k. 4k / 8 = 500 bit/s.

  • Cada uno de esos canales se puede dedicar a señalización telefónica o a canales de datos: por ejemplo como señalización E&M: tierra o no tierra.


Estructura de multitrama1

Estructura de multitrama.

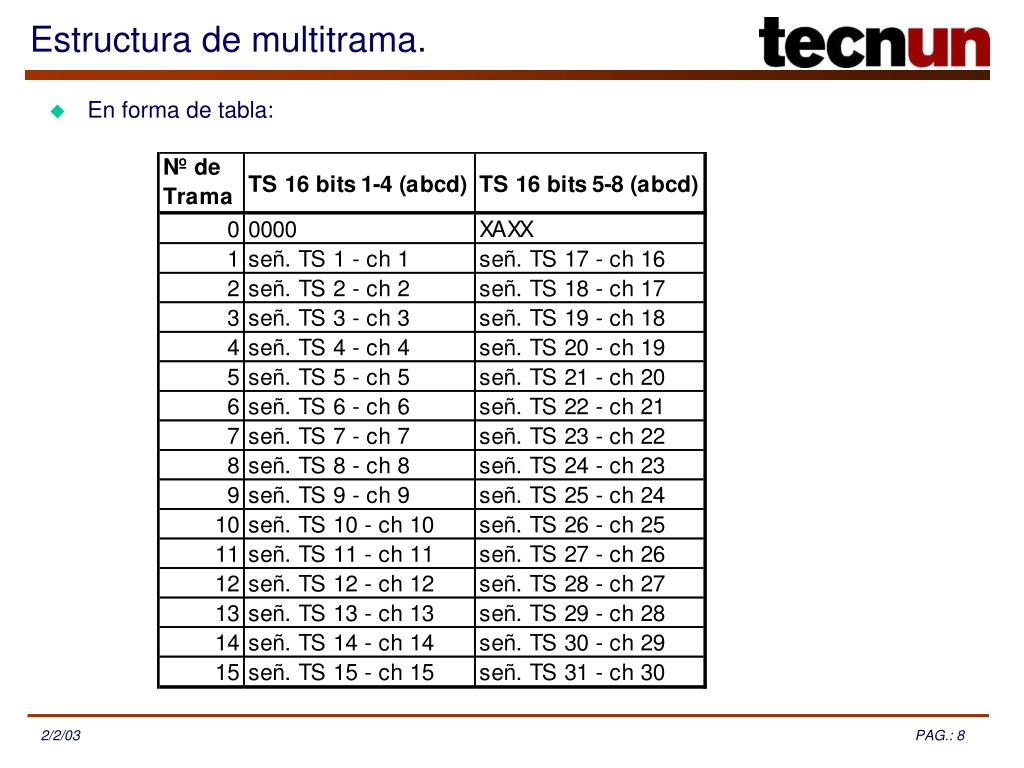

  • En forma de tabla:


Resumen estructura de trama

Resumen estructura de trama.

Trama de 2M sin CAS

Trama de 2M con CAS

32 Intervalos de tiempo

32 Intervalos de tiempo

0

Intervalos de tiempo 1 a 31

0

TS 1 a 15

16

TS 17 a 31

Canales 1 a 31

Canales 1 a 15

Canales 16 a 30

Sincronización de trama

Sincronización de trama

Señalización CAS o CCS


Multiplexaci n por divisi n en el tiempo

CRC.

FAS enviado

Falso FAS recibido

TS7

TS0

TS7

TS0

8

1

MUX

DEMUX

9

FAS’ FAS

FAS’ FAS

2M

30

7

  • Es posible que los bits de un canal simulen la palabra de alineación de trama (FAS). En ese caso, el receptor puede perder la alineación de trama, y todos los canales a la salida del receptor serían erróneos.

  • Para evitarlo se introduce el CRC: Check Redundancy Ciclic.

  • Es un método para comprobar la correcta transmisión de un número de bits. Se utiliza también para comprobar la alineación de trama.


Multiplexaci n por divisi n en el tiempo

CRC.

Se realiza una operación sobre los bits a transmitir y se obtiene el resultado: CRC-4

bits a transmitir

CRC-4

Se transmiten los bits a transmitir más el resultado de la operación

bits a transmitir

CRC-4

¿=?

En el receptor se vuelve a realizar la operación y se compara

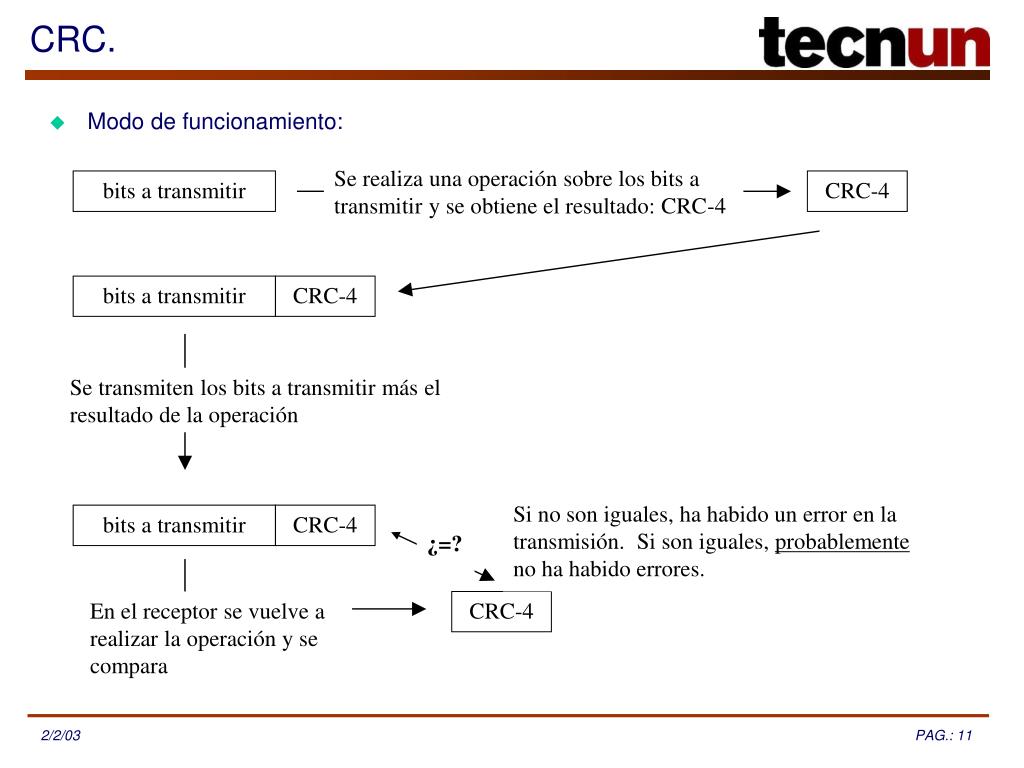

  • Modo de funcionamiento:

bits a transmitir

CRC-4

Si no son iguales, ha habido un error en la transmisión. Si son iguales, probablemente no ha habido errores.

CRC-4


Multiplexaci n por divisi n en el tiempo

CRC.

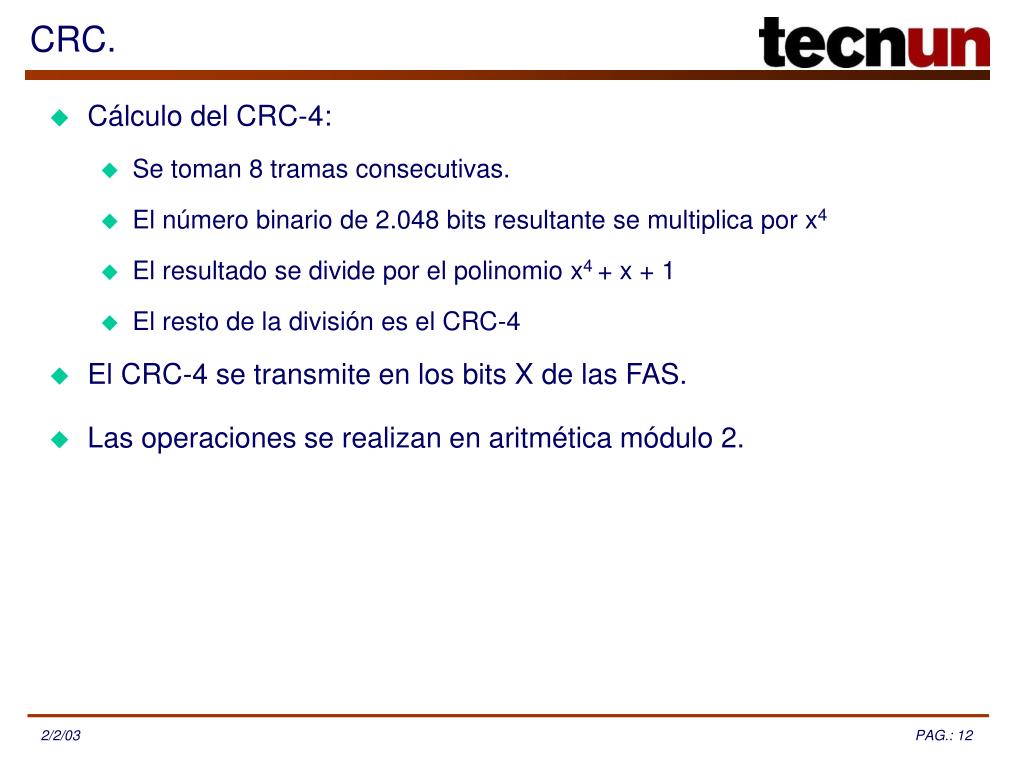

  • Cálculo del CRC-4:

  • Se toman 8 tramas consecutivas.

  • El número binario de 2.048 bits resultante se multiplica por x4

  • El resultado se divide por el polinomio x4 + x + 1

  • El resto de la división es el CRC-4

  • El CRC-4 se transmite en los bits X de las FAS.

  • Las operaciones se realizan en aritmética módulo 2.


Multiplexaci n por divisi n en el tiempo

CRC.

CRC

CRC

N

N

CRC

Bloque de datos N+1

CRC

Bloque de datos N+1

N

N

CRC

CRC

N+1

N+1

CRC

Bloque de datos N+2

CRC

Bloque de datos N+2

N+1

N+1

  • Funcionamiento real:

Bloque de datos N

Bloque de datos N

Calculo CRC

Calculo CRC

Comparación de CRCs.

Calculo CRC

Calculo CRC

Comparación de CRCs.


Palabras de alineaci n de trama con crc

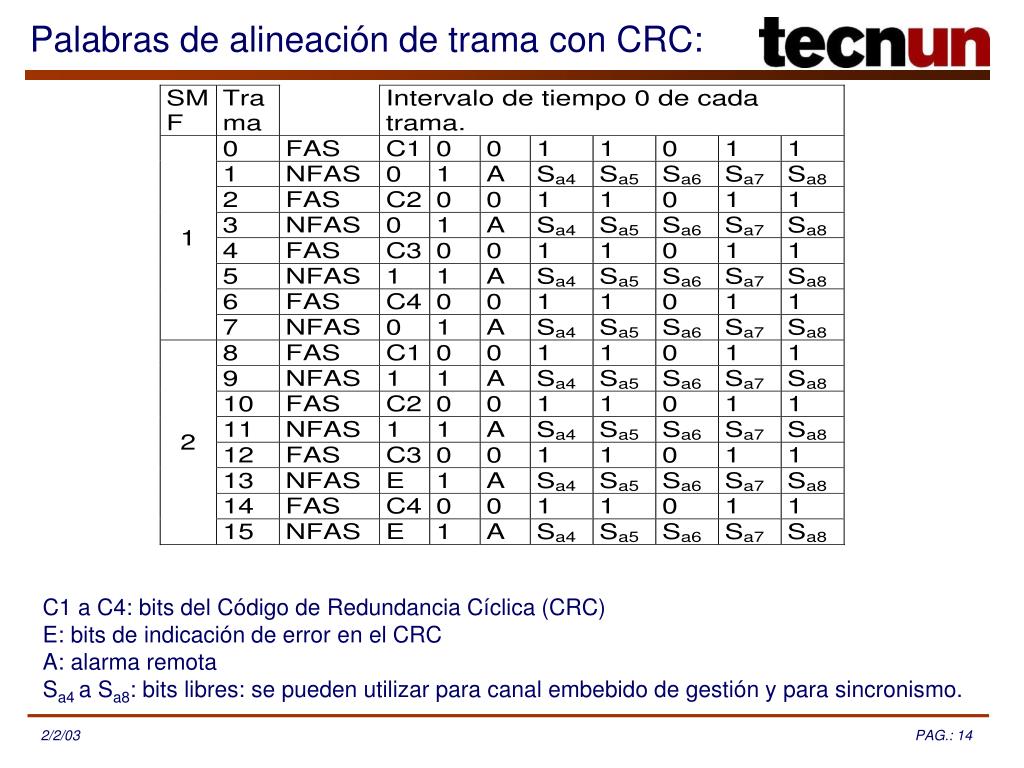

Palabras de alineación de trama con CRC:

C1 a C4: bits del Código de Redundancia Cíclica (CRC)

E: bits de indicación de error en el CRC

A: alarma remota

Sa4 a Sa8: bits libres: se pueden utilizar para canal embebido de gestión y para sincronismo.


Alarmas los y fea

Alarmas: LOS y FEA.

2M

MUX

MUX

NFAS

A = 0: no alarma.

A = 1: alarma de extremo remoto

X

1

A

Sa4

Sa5

Sa6

Sa7

Sa8

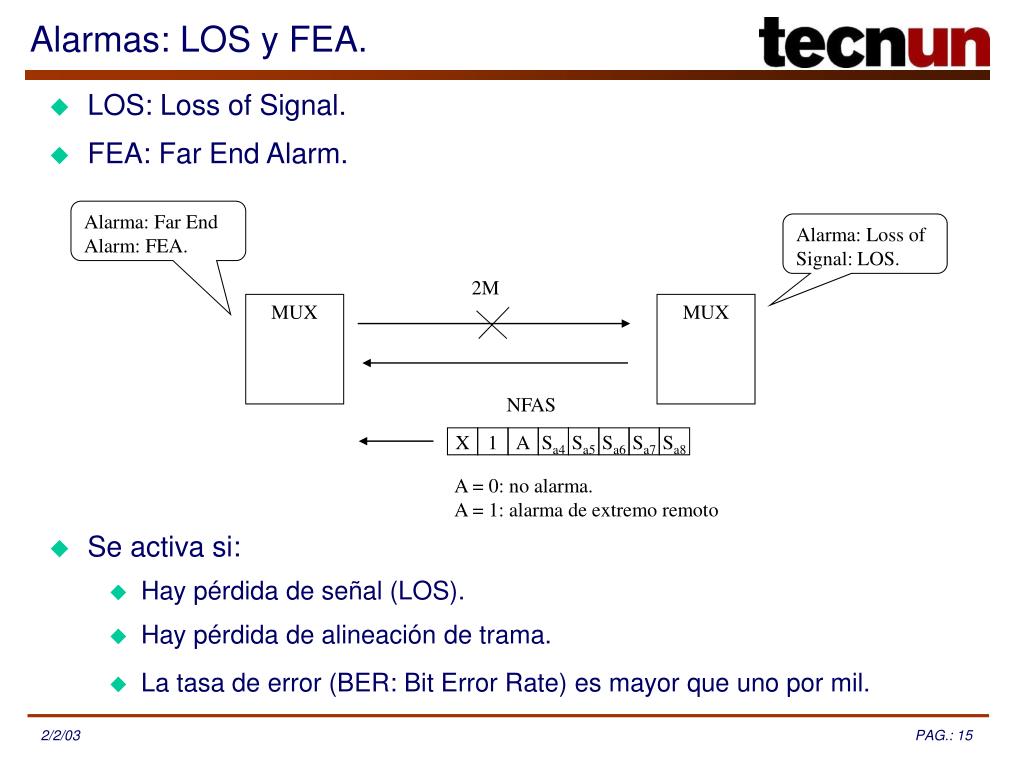

  • LOS: Loss of Signal.

  • FEA: Far End Alarm.

Alarma: Far End Alarm: FEA.

Alarma: Loss of Signal: LOS.

  • Se activa si:

  • Hay pérdida de señal (LOS).

  • Hay pérdida de alineación de trama.

  • La tasa de error (BER: Bit Error Rate) es mayor que uno por mil.


Alarmas sia

Alarmas: SIA.

Terminal óptico

MUX

SIA

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

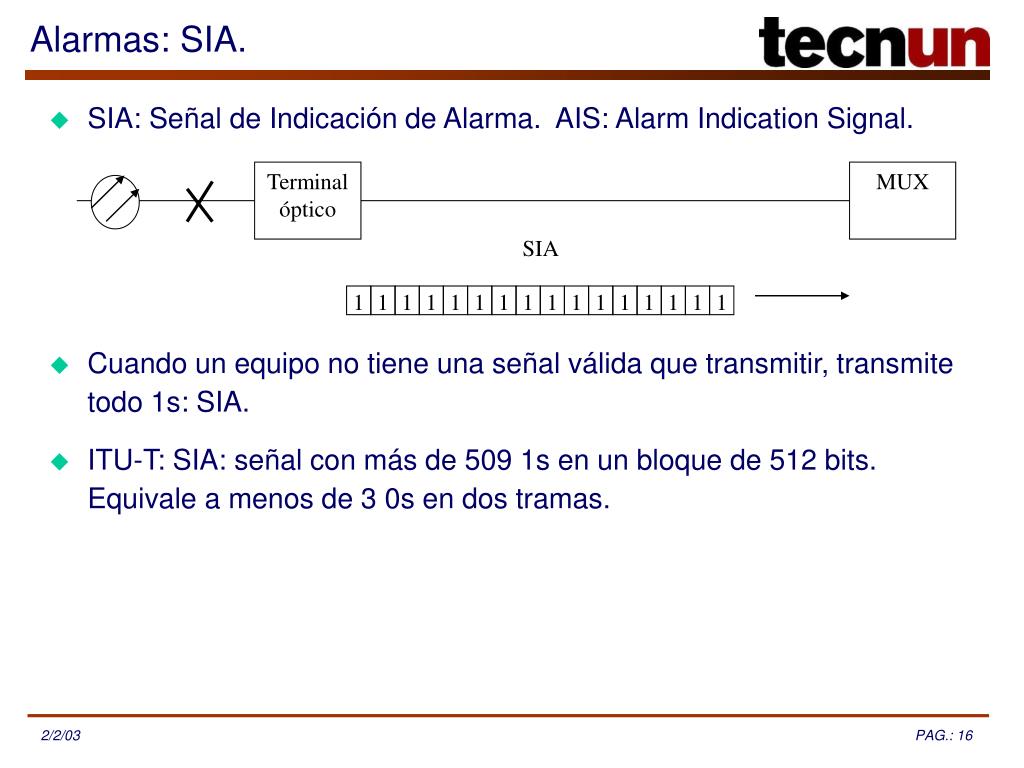

  • SIA: Señal de Indicación de Alarma. AIS: Alarm Indication Signal.

  • Cuando un equipo no tiene una señal válida que transmitir, transmite todo 1s: SIA.

  • ITU-T: SIA: señal con más de 509 1s en un bloque de 512 bits. Equivale a menos de 3 0s en dos tramas.


Alarmas mfea

Alarmas: MFEA.

MUX

MUX

X

Y

X

X

Señal de no alineación de multitrama

Y = 0: no alarma.

Y = 1: alarma de extremo remoto

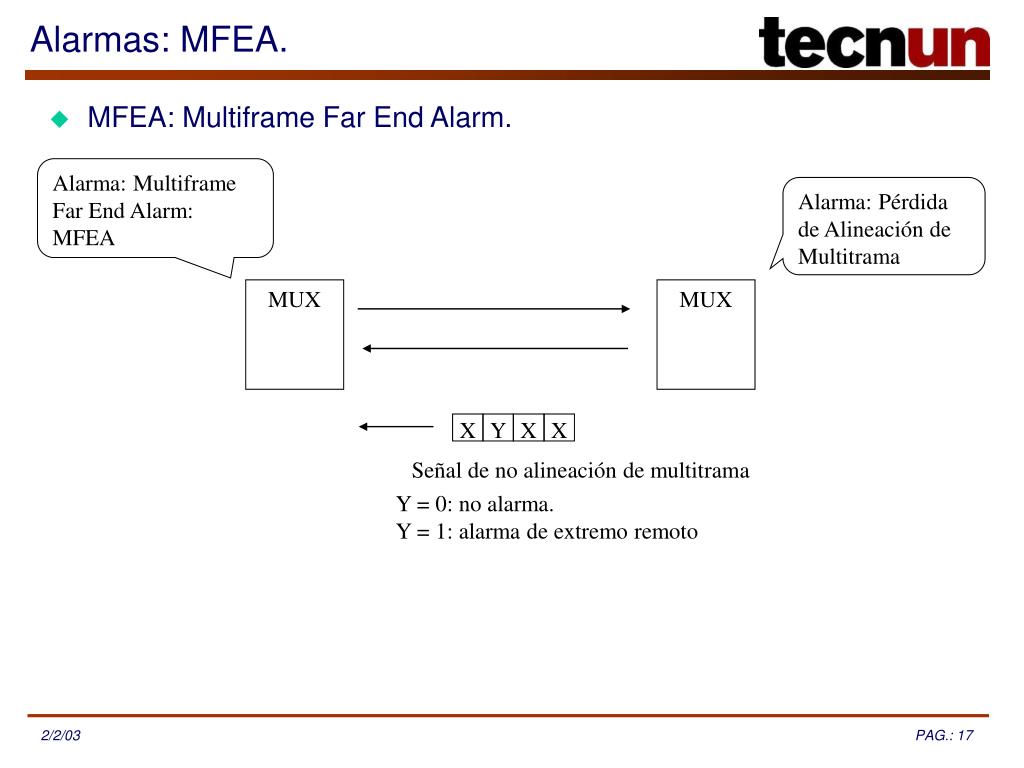

  • MFEA: Multiframe Far End Alarm.

Alarma: Multiframe Far End Alarm: MFEA

Alarma: Pérdida de Alineación de Multitrama


Itu t g 703 2 mbit s

ITU-T G.703 2 Mbit/s

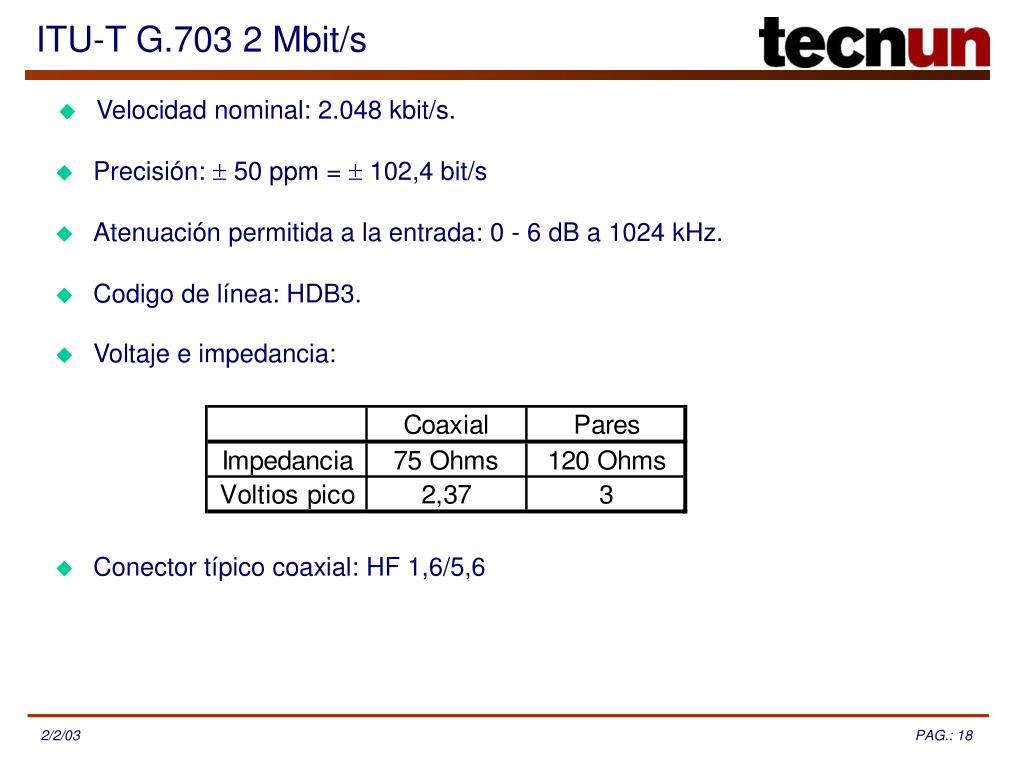

  • Velocidad nominal: 2.048 kbit/s.

  • Precisión:  50 ppm =  102,4 bit/s

  • Atenuación permitida a la entrada: 0 - 6 dB a 1024 kHz.

  • Codigo de línea: HDB3.

  • Voltaje e impedancia:

  • Conector típico coaxial: HF 1,6/5,6


Troubleshooting

Troubleshooting.

Alarma: Multiframe Far End Alarm: MFEA

MUX

MUX

X

Y

X

X

Señal de no alineación de multitrama

Y = 0: no alarma.

Y = 1: alarma de extremo remoto

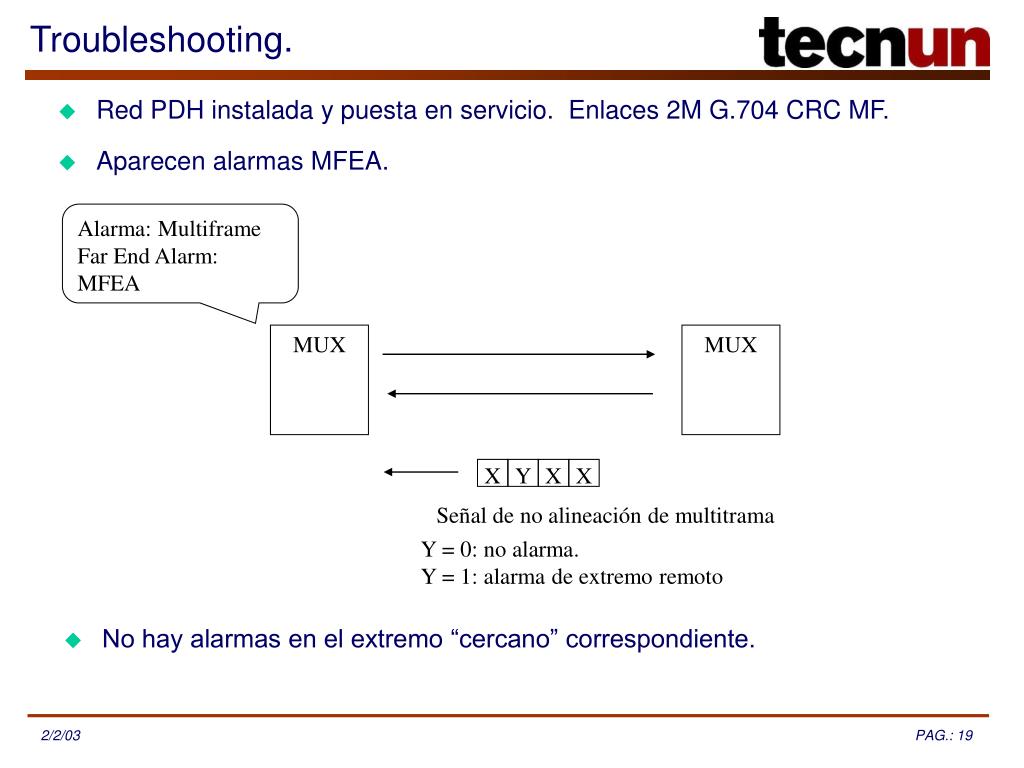

  • Red PDH instalada y puesta en servicio. Enlaces 2M G.704 CRC MF.

  • Aparecen alarmas MFEA.

  • No hay alarmas en el extremo “cercano” correspondiente.


Troubleshooting1

Troubleshooting.

  • Se resetea el puerto y la alarma MFEA desaparece.

  • Posteriormente la alarma reaparece.

  • Se resetea el el puerto varias veces y se compruebas que después del reset algunas veces aparece la alarma y a veces no, independientemente del estado anterior de alarma.

  • Se introduce un equipo de test que da los mismos resultados que el equipo.


Troubleshooting2

Troubleshooting.

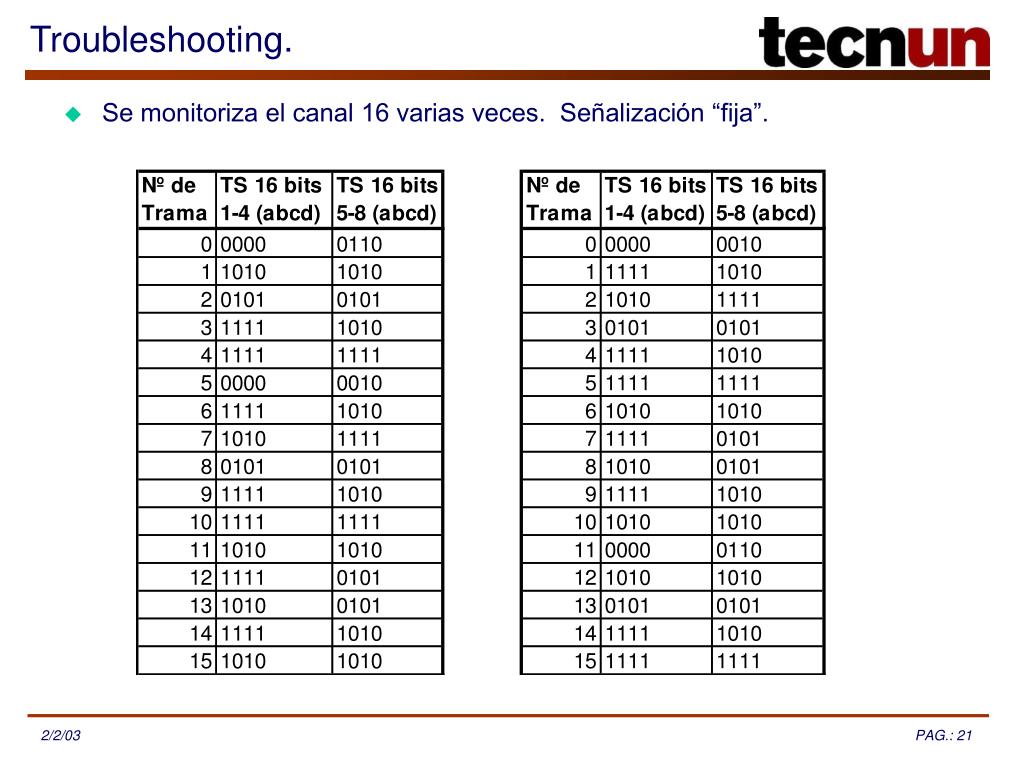

  • Se monitoriza el canal 16 varias veces. Señalización “fija”.
