Creaci n de im genes con windows vista

Creación de Imágenes con Windows Vista

José Parada Gimeno

IT Evangelist

[email protected]


Agenda

Agenda

  • Introducción a las imágenes de Vista

    • Beneficios

    • Interioridades del formato

  • Ingeniería de imágenes

    • Creación de Imágenes

    • Personalización y Mantenimiento de Imágenes

    • Despliegue de Imágenes


Im genes en windows vista

Imágenes en Windows Vista

  • La mejor manera de desplegar puestos clientes, es mediante imágenes

    • Se reduce el costo, la complejidad, el tiempo y se mejora la fiabilidad

  • En Microsoft hay cierta historia con los despliegues basados en imágenes

    • RIS, ADS, Windows XP Embedded, SMS OSD

    • Problemas: formatos y herramientas no eran compatibles

  • Introducción a “Windows Imaging”

    • Unificar e innovar en tecnologías de imágenes con Windows Vista


Objetivos del dise o del formato de imagenes de vista

Objetivos del diseño del formato de imagenes de Vista


Beneficios del formato wim

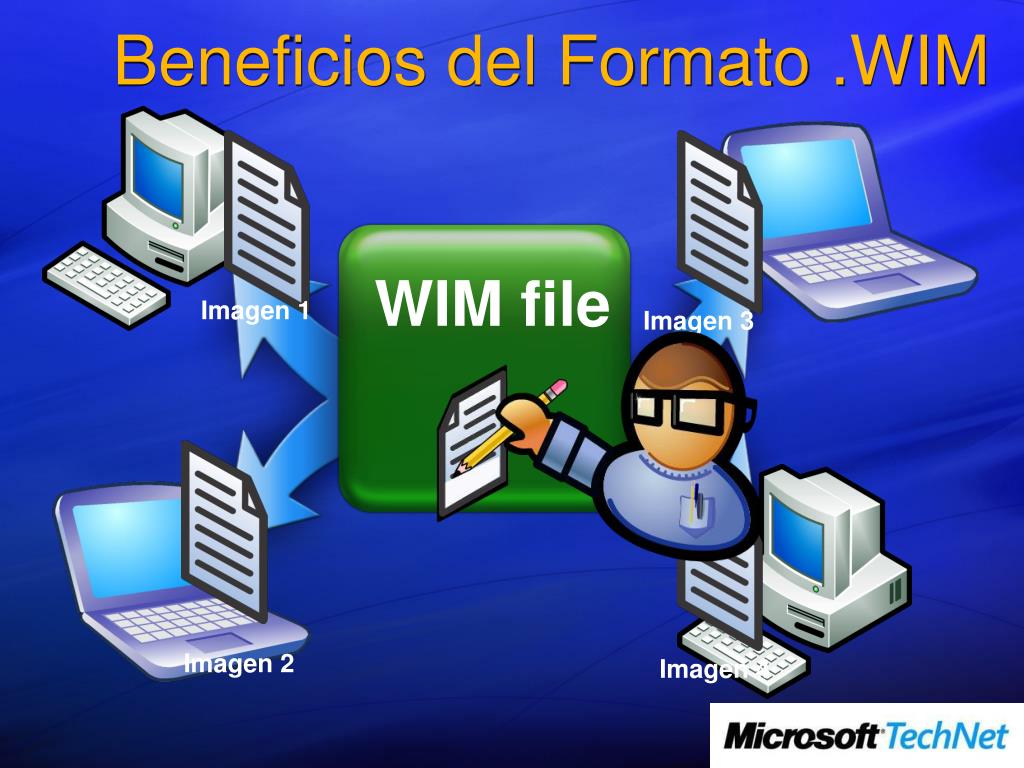

Beneficios del Formato .WIM

WIM file

Imagen 1

Imagen 3

Imagen 2

Imagen 4


Formato del fichero wim

Formato del fichero WIM

Cabecera

Recursos de Fichero

Fichero WIM

Metadatos

Tabla de Recursos

Datos XML


Filtro de imagenes

Tipo de Filtro

Usos del Filtro

Filtro para el sistema de ficheros

Editar la Imagén

Filtro de arranque WIM

Arranque desde una imagén WIM

Filtro de controladores para el sistema de Ficheros WIM

Montar y ver la imagen

Filtro de Imagenes


Imagex

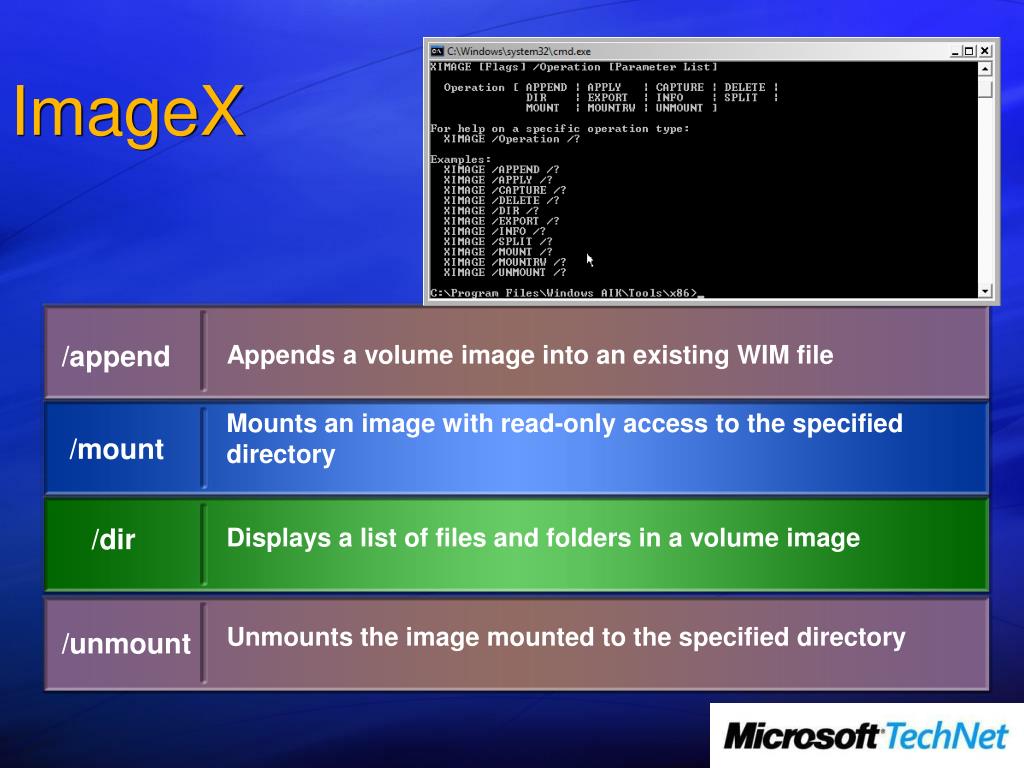

ImageX

/append

Appends a volume image into an existing WIM file

Mounts an image with read-only access to the specified directory

/mount

/dir

Displays a list of files and folders in a volume image

Unmounts the image mounted to the specified directory

/unmount


Creaci n de im genes con windows vista

  • DEMO: Trabajar con imágenes

    • Información

    • Montar

    • Modificar

    • Desmontar

    • Añadir

    • Borrar

Demo


Proceso de ingenier a de las im genes

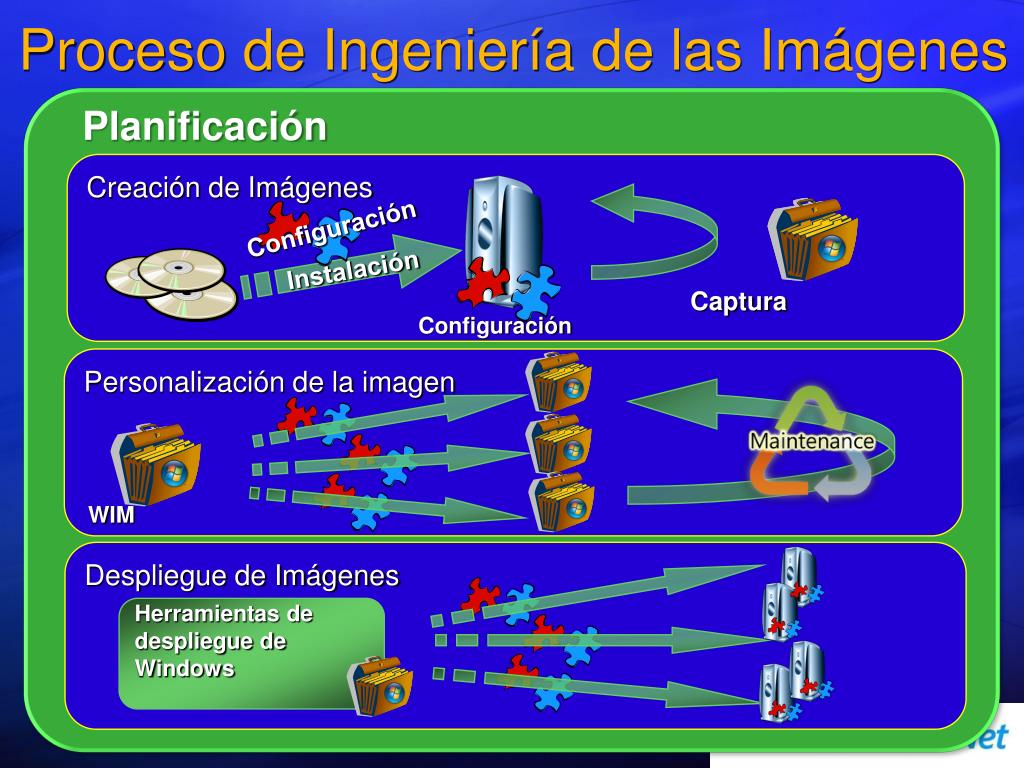

Proceso de Ingeniería de las Imágenes

Planificación

Creación de Imágenes

Configuración

Instalación

Captura

Configuración

Personalización de la imagen

WIM

Despliegue de Imágenes

Herramientas de despliegue de Windows


Planificaci n tama o

Planificación-Tamaño

Factores a considerar cuando se planifica el tamaño de la imagen

  • Flexibilidad

    • Como de estándar es tu imagen? Las personalizaciones necesitarán cambios?

    • Necesidad de que el despliegue cumpla “fabricado bajo demanda” – minimizar la personalización de las imágenes

  • Gestión y Mantenimiento

    • Las imágenes con mas personalización están mas especializadas y son mas costosas de mantener

  • Control y Predicción

    • Imágenes Pre-configuradas (mas gruesas) ofrecen menos alternativas y son mas predecibles

  • Velocidad

    • La personalización y la configuración durante el despliegue pueden ralentizar el proceso


Planifiaci n herramintas

Planifiación- Herramintas

unattend.xml

Herramientas de personalización y configuración

Herramientas para despliegue de Imagenes

WDS

WDS

System Image Manager

International

Config

(intlcfg.exe)

Setup

Setup

Package Manager

(pkgmgr.exe)

ImageX

ImageX

Windows Imaging APIs (WIMGAPI)

Windows Imaging APIs (WIMGAPI)

Fichero WIM

Vista Ultimate

Vista N

Vista Business

SysPrep

SysPrep

SysPrep


Planificaci n trucos

Planificación-Trucos

  • Las aplicaciones fijan el idioma de la imagen a menos que estas sean compatible con MUI

  • Los Drivers pueden ser gestionados fuera de la imagen

    • Elimina la necesidad de actualizar N imagens con cada N cambios de HW

    • Los driver no se pueden desinstalar “offline”

  • Los “Language packs” o paquetes de lenguaje pueden reducir el número de imágenes

  • Ficheros WIM y almacenamiento de Imágenes

    • Optimiza el espacio de almacenamiento de Imágenes almacenando varias en el mismo fichero WIM


Instalaci n de im genes

Fichero WIM

Instalación de Imágenes


Despliegue de im genes

Fichero WIM

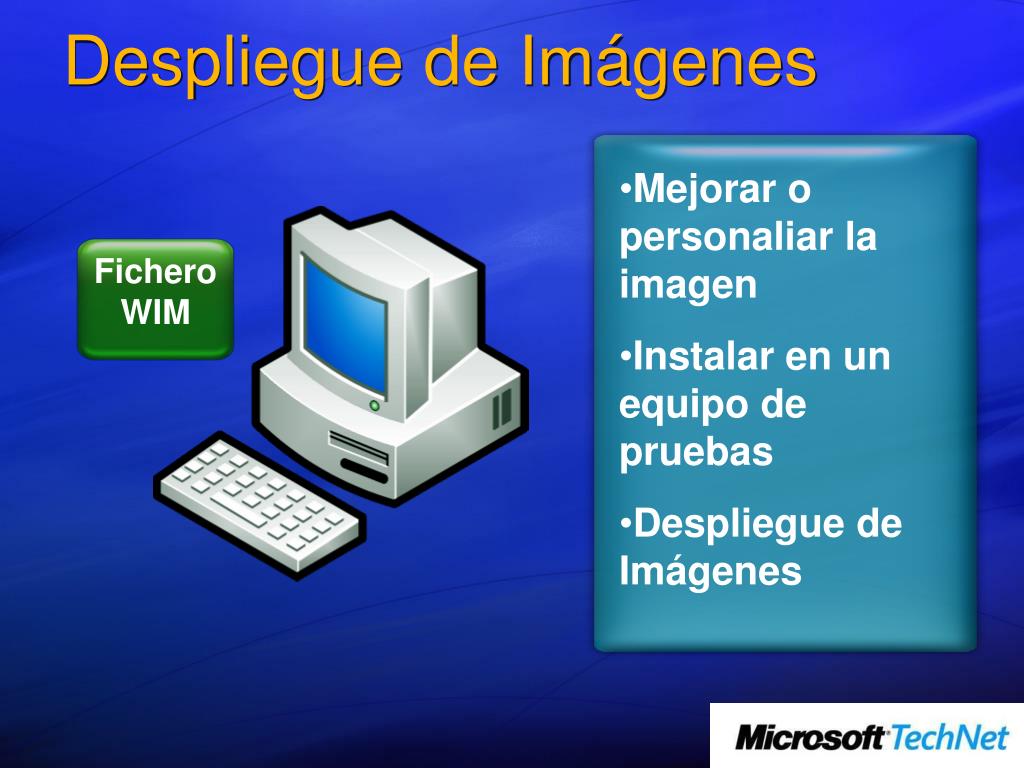

Despliegue de Imágenes

  • Mejorar o personaliar la imagen

  • Instalar en un equipo de pruebas

  • Despliegue de Imágenes


Creaci n de im genes instalaci n

Creación de Imágenes-Instalación

  • Instalación atendida (Setup)

    • Instalaición mas simple para Administradores de IT

  • Instalación desatendida

    • Las opciones de configuración por defecto del SO se pueden fijar con el fichero unattend.xml

    • La configuración del SO se puede reconfigurar “offline” o durante el despliegue

    • Automatizar las preinstalación de Aplicaciones , drivera e idiomas

    • Cración del fichero Unattend.xml mediante el System Image Manager

  • Windows Deployment Services

    • Ofrece opciones de despliegue remoto y soporte para la captura de imagenes


Creaci n de im genes con windows vista

  • DEMO: Capturar una Imagen

    • Crear una imagen con maxima compresion

    • Dividir una imagen

    • Crear una lista de exclusiones

Demo


Engineering capturing a base image

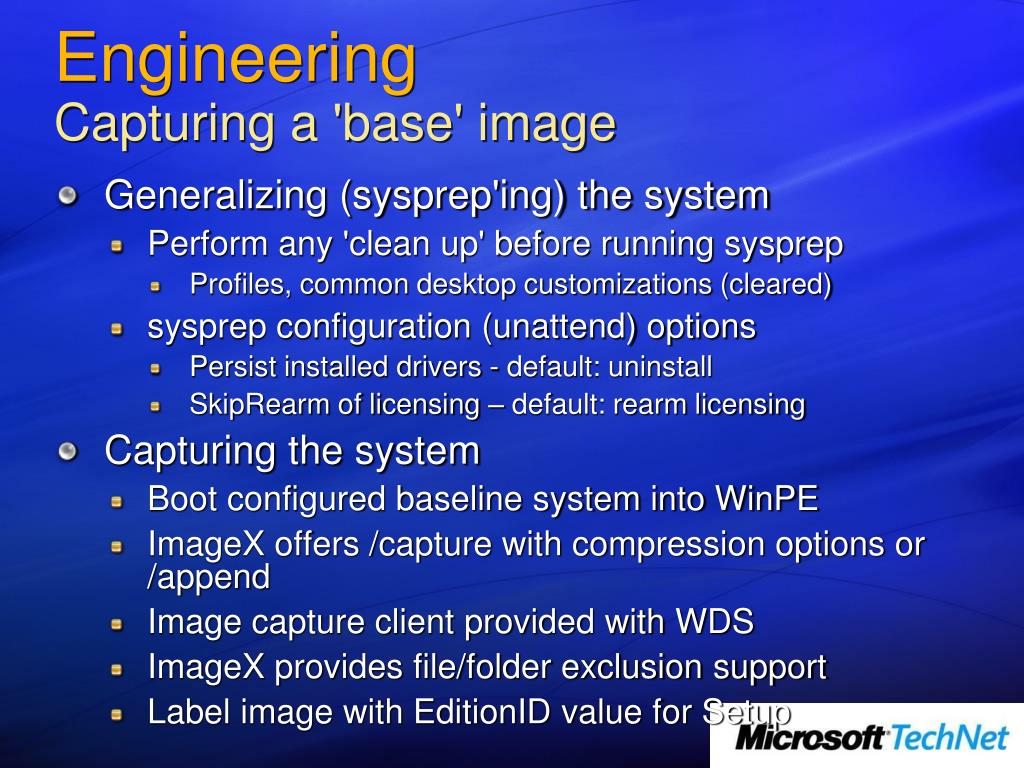

EngineeringCapturing a 'base' image

  • Generalizing (sysprep'ing) the system

    • Perform any 'clean up' before running sysprep

      • Profiles, common desktop customizations (cleared)

    • sysprep configuration (unattend) options

      • Persist installed drivers - default: uninstall

      • SkipRearm of licensing – default: rearm licensing

  • Capturing the system

    • Boot configured baseline system into WinPE

    • ImageX offers /capture with compression options or /append

    • Image capture client provided with WDS

    • ImageX provides file/folder exclusion support

    • Label image with EditionID value for Setup


Creaci n de imagenes captura

Creación de Imagenes -Captura

WIM file

WIM file

WIM file


Opciones en la captura de imagenes

Opciones en la Captura de Imagenes

Fichero WIM

WIMSCRIPT.INI


Mantenimiento actualizaci n offline

Mantenimiento- Actualización “Offline”

  • Reducir los ciclos de Reinstalación > actualiazación > Captura

  • Los ficheros WIMs se pueden actualizar con ImageX

    • Montar la imagen WIM como “ReadOnly” o “ReadWrite”

  • Revisión del SO

    • Instalar actualizaciones de seguridad y otras

  • Personalización del SO

    • Configurar un componente del sistema


Matenimiento herramientas

Matenimiento - Herramientas

  • Package Manager (PkgMgr.exe) instala y configura paquetes en una imágen “offline”

  • Una tecnología para todos los paquetes:

    • Paquetes de actualización, Funcionalidades de Windows, Language Packs, y Drivers

  • Drivers

    • “Staged” en el amacen de Drivers

    • Package Manager puede inyectar drivers de terceros en el almacen de Drivers


Editar las images

Fichero WIM

ImageX

Editar las Images

Mount Directory

/MOUNT

/MOUNTRW

/COMMIT

/UNMOUNT


Creaci n de im genes con windows vista

Demo

  • DEMO: Mantenimiento de Imágenes

    • Personalizar una imagen Offline

      • Personalizar Internet Explorer

      • Personalizar las particiones de Disco

      • Incluir Language Pack


Despliegue

Despliegue

  • Opciones del despliegue WIM

    • Setup / Windows Deployment Services

      • Soporta el despliegue de imagenes WIM

      • Verificación de la conformidad con el sistema

      • Preparación del Disco y la configuración de arranque

      • Aprovisionamiento de drivers de terceros (F6)

      • Configuración a traves del unattend.xml

    • ImageX

      • Aplicar las imagenes WIM a un disco preconfigurado

      • PkgMgr se puede usar para configuraciones “offline”

      • unattend.xml se puede “staged” para configuracines online

    • Soluciones personalizadas a traves de WIMGAPI


Arranque desde una imagen wim

Leer el fichero BCD (boot.wiw)

Montar boot.sdi

Acoplar el Boot WIM al boot.sdi

Continuar el proceso de arranque

Arranque desde una imagen WIM

Instalar el filtro del sistema de fichero del fichero WIM


Fases de la instalaci n basada en imagenes

Fases de la instalaciónbasada en imagenes

Down-level

Windows PE

Online

Configuration

Windows

Welcome

(OOBE)

Make installation “unique”:

Sysprep specialization

PnP / Hardware matching

User-specific configuration:

End-user License

Machine name

Regional Settings

Clean / Upgrade

Bare Metal

Install

  • Configure Components:

  • Boot to “basic” OS

  • Apply license files

  • Apply settings from Unattend.xml

    • Component settings

    • Windows features

Basic Setup GUI:

  • Data Entry

  • Disk Configuration

  • Apply Image

  • Prepare boot data

  • Offline configuration pass


Despliegue1

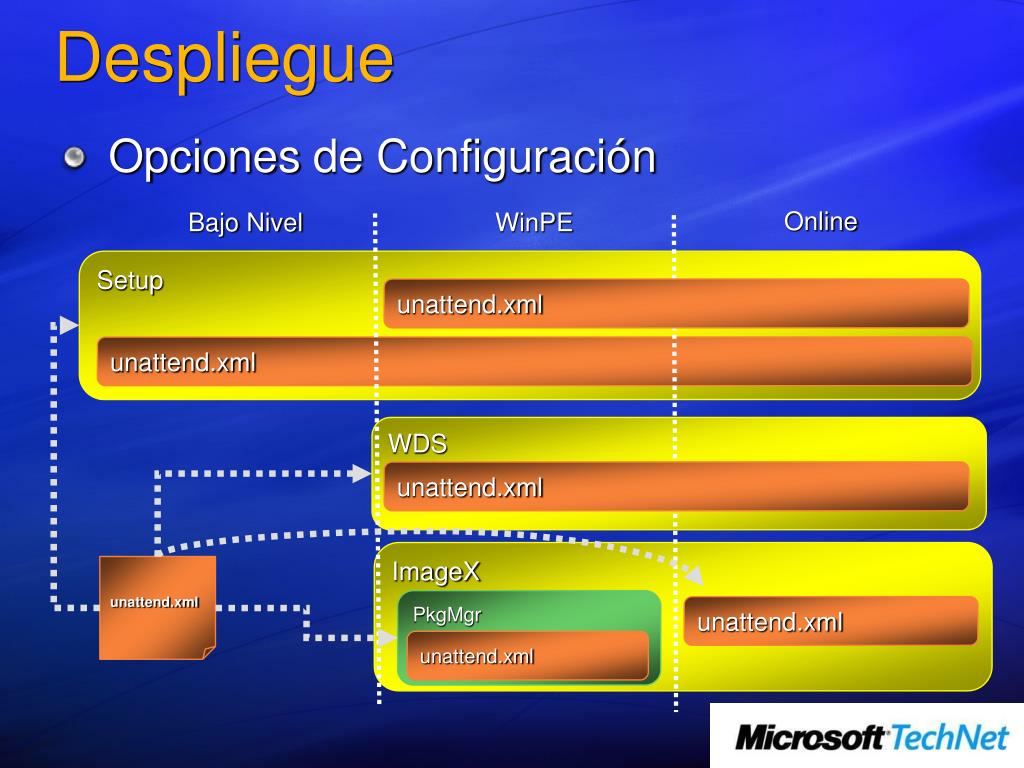

Despliegue

  • Opciones de Configuración

Online

BajoNivel

WinPE

Setup

unattend.xml

unattend.xml

WDS

unattend.xml

ImageX

unattend.xml

PkgMgr

unattend.xml

unattend.xml


Proximos webcast de vista

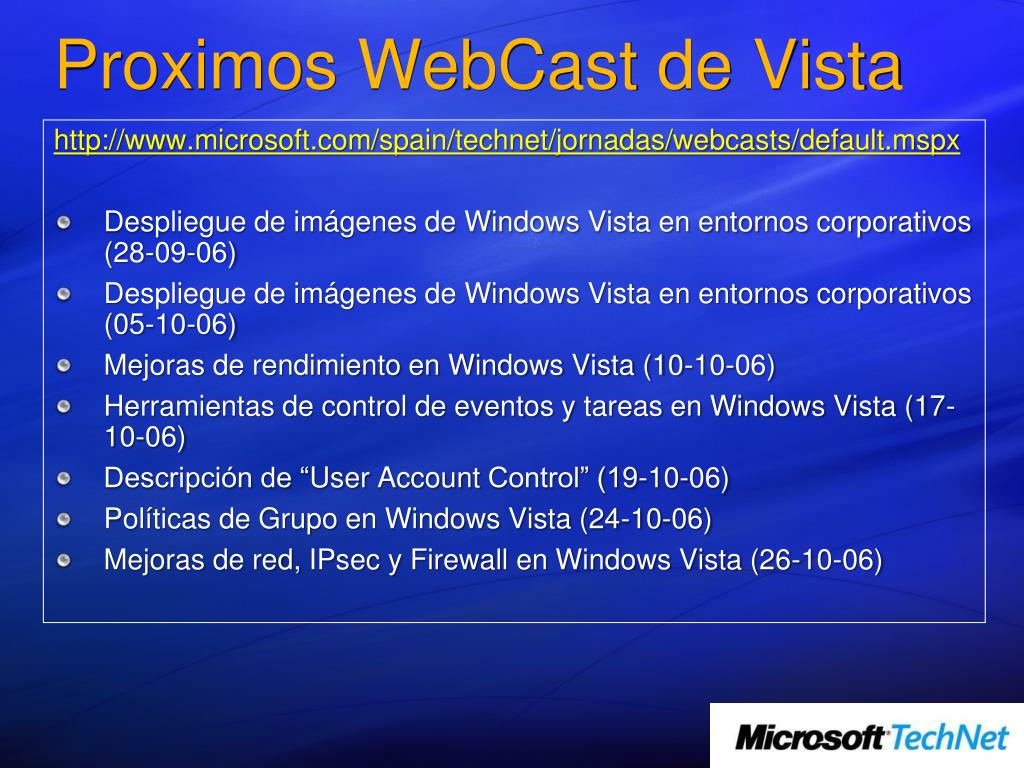

ProximosWebCast de Vista

http://www.microsoft.com/spain/technet/jornadas/webcasts/default.mspx

  • Despliegue de imágenes de Windows Vista en entornos corporativos (28-09-06)

  • Despliegue de imágenes de Windows Vista en entornos corporativos (05-10-06)

  • Mejoras de rendimiento en Windows Vista (10-10-06)

  • Herramientas de control de eventos y tareas en Windows Vista (17-10-06)

  • Descripción de “UserAccount Control” (19-10-06)

  • Políticas de Grupo en Windows Vista (24-10-06)

  • Mejoras de red, IPsec y Firewall en Windows Vista (26-10-06)
