Presentation Transcript
slide1

TOA UHF 无线话筒系统

高品质,超稳定之系统

(64个用户可选频道)

高成本效益之系统

(16个用户可选频道)

拥有无线系统的自由 保持有线系统的表现

slide2

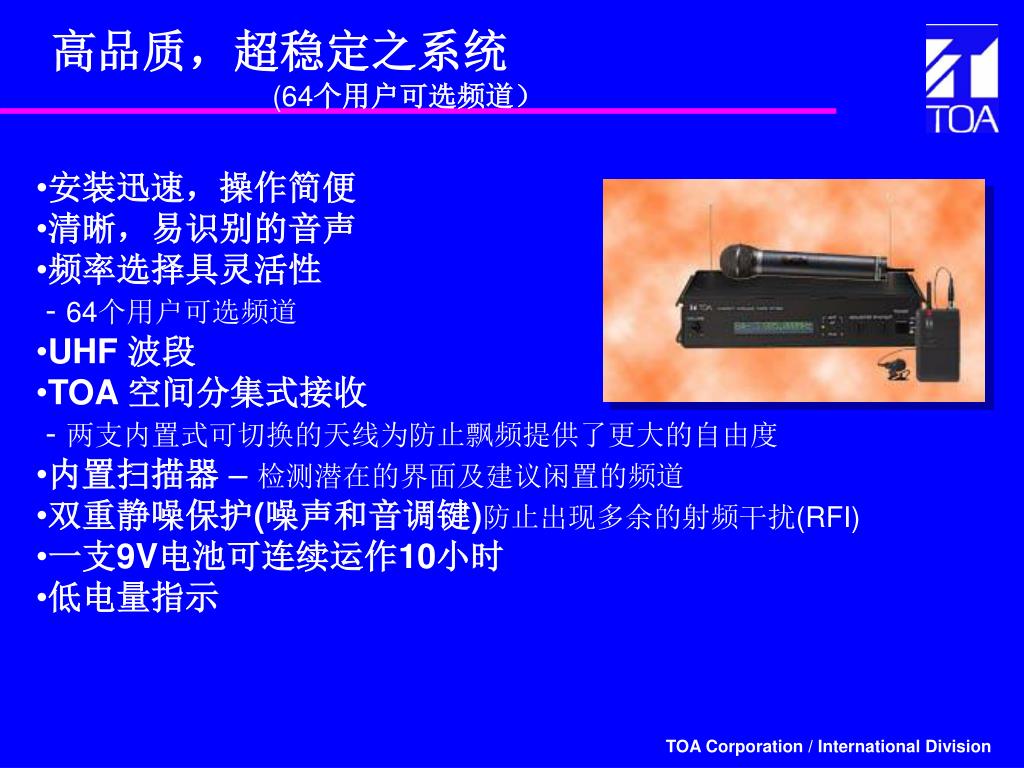

高品质,超稳定之系统

(64个用户可选频道)

  • 安装迅速,操作简便
  • 清晰,易识别的音声
  • 频率选择具灵活性
  • - 64个用户可选频道
  • UHF 波段
  • TOA 空间分集式接收
  • - 两支内置式可切换的天线为防止飘频提供了更大的自由度
  • 内置扫描器 –检测潜在的界面及建议闲置的频道
  • 双重静噪保护(噪声和音调键)防止出现多余的射频干扰(RFI)
  • 一支9V电池可连续运作10小时
  • 低电量指示
slide3

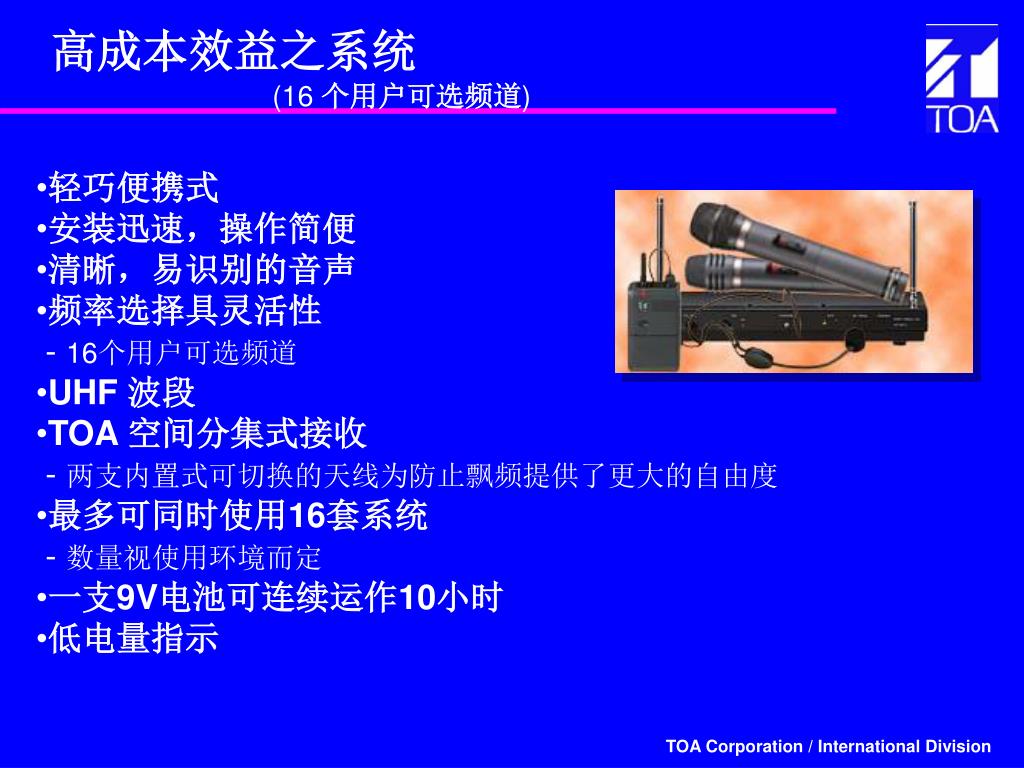

高成本效益之系统

(16 个用户可选频道)

  • 轻巧便携式
  • 安装迅速,操作简便
  • 清晰,易识别的音声
  • 频率选择具灵活性
  • - 16个用户可选频道
  • UHF 波段
  • TOA 空间分集式接收
  • - 两支内置式可切换的天线为防止飘频提供了更大的自由度
  • 最多可同时使用16套系统
  • - 数量视使用环境而定
  • 一支9V电池可连续运作10小时
  • 低电量指示
slide4

指示灯

灵敏度控制

开/关键

频道选择键

高品质,超稳定之系统

WM-4200 手持式(演唱用)无线话筒

  • 动态心形拾音话筒单元特为演唱使用而设计
  • 最大输入水平:145dB 声压级
  • 64个可选用的频率
  • 附有输入灵敏度控制
  • 橡胶涂层以减少手握时引起的噪音
  • 开/关掣经特别设计以防止意外启动
  • 闪动的低电量指示灯
slide5

TA-4微型卡农式

话筒插头

可转动

皮带夹

频道选择键

指示灯

灵敏度控制

高品质,超稳定之系统

WM-4300 领夹式无线话筒

  • 电容式心形拾音话筒单元
  • 最大输入水平:120dB 声压级
  • 64个可选用的频率
  • 附有输入灵敏度控制

话筒单元

  • 可作360°转动的皮带夹
  • 高可靠性的TA-4微型卡农式话筒插头
  • 闪动的低电量指示灯
slide6

音频输出

混音输入

天线输出

天线输入

高品质,超稳定之系统

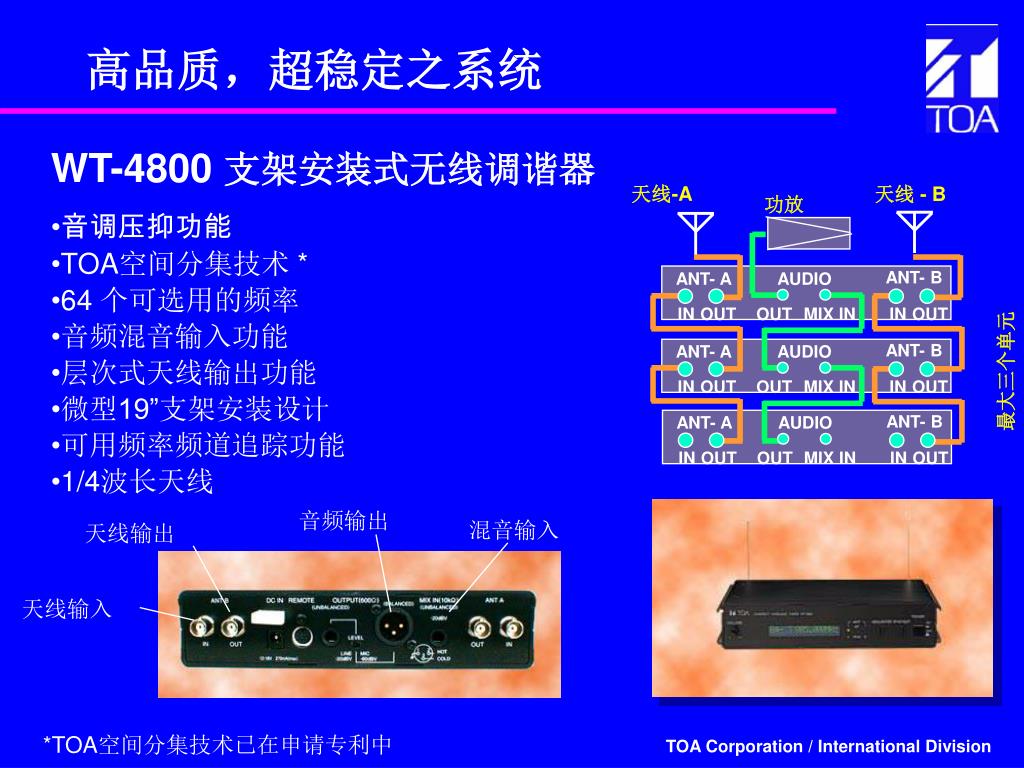

WT-4800 支架安装式无线调谐器

天线-A

天线- B

功放

  • 音调压抑功能
  • TOA空间分集技术 *

ANT- B

ANT- A

AUDIO

  • 64 个可选用的频率

IN

OUT

OUT

MIX IN

IN

OUT

  • 音频混音输入功能

ANT- B

ANT- A

AUDIO

  • 层次式天线输出功能

最大三个单元

IN

OUT

OUT

MIX IN

IN

OUT

  • 微型19”支架安装设计

ANT- B

ANT- A

AUDIO

  • 可用频率频道追踪功能

IN

OUT

OUT

MIX IN

IN

OUT

  • 1/4波长天线

*TOA空间分集技术已在申请专利中

slide7

高品质,超稳定之系统

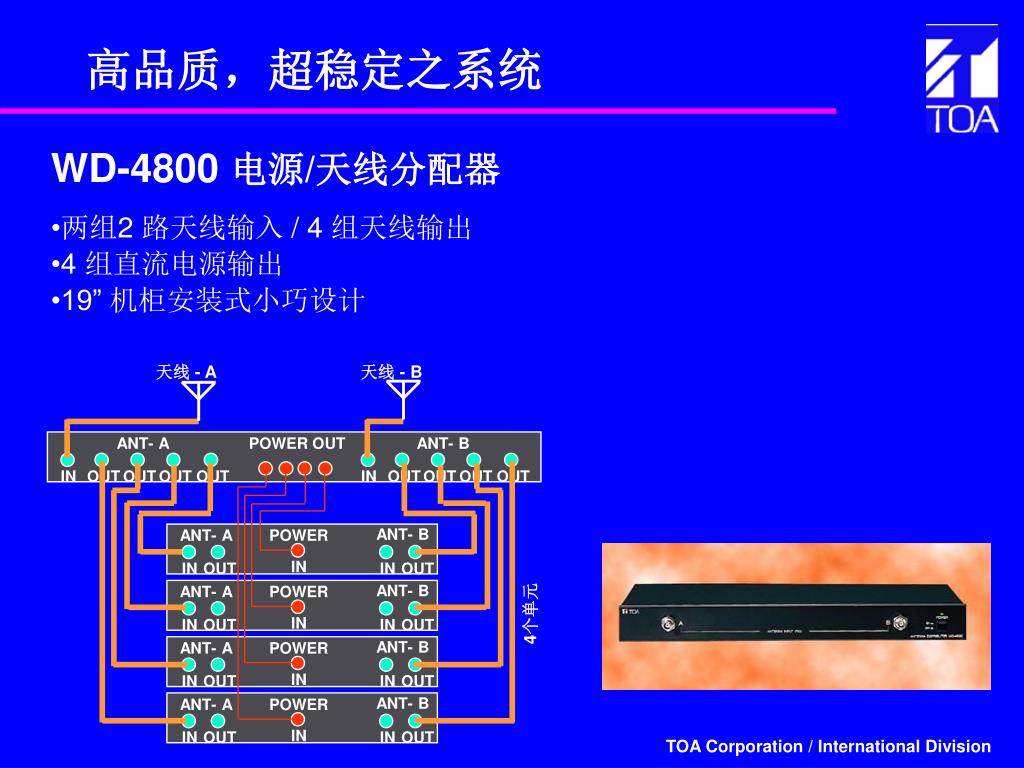

WD-4800 电源/天线分配器

  • 两组2 路天线输入 / 4 组天线输出
  • 4 组直流电源输出
  • 19” 机柜安装式小巧设计

天线- A

天线- B

ANT- A

POWER OUT

ANT- B

IN

OUT

OUT

OUT

OUT

IN

OUT

OUT

OUT

OUT

ANT- B

ANT- A

POWER

IN

IN

OUT

IN

OUT

ANT- B

ANT- A

POWER

4个单元

IN

IN

OUT

IN

OUT

ANT- B

ANT- A

POWER

IN

IN

OUT

IN

OUT

ANT- B

ANT- A

POWER

IN

IN

OUT

IN

OUT

slide8

射频

讯号

天线升压器

WT-4800 调谐器

WD-4800 天线分配器

遙控电源

高品质,超稳定之系统

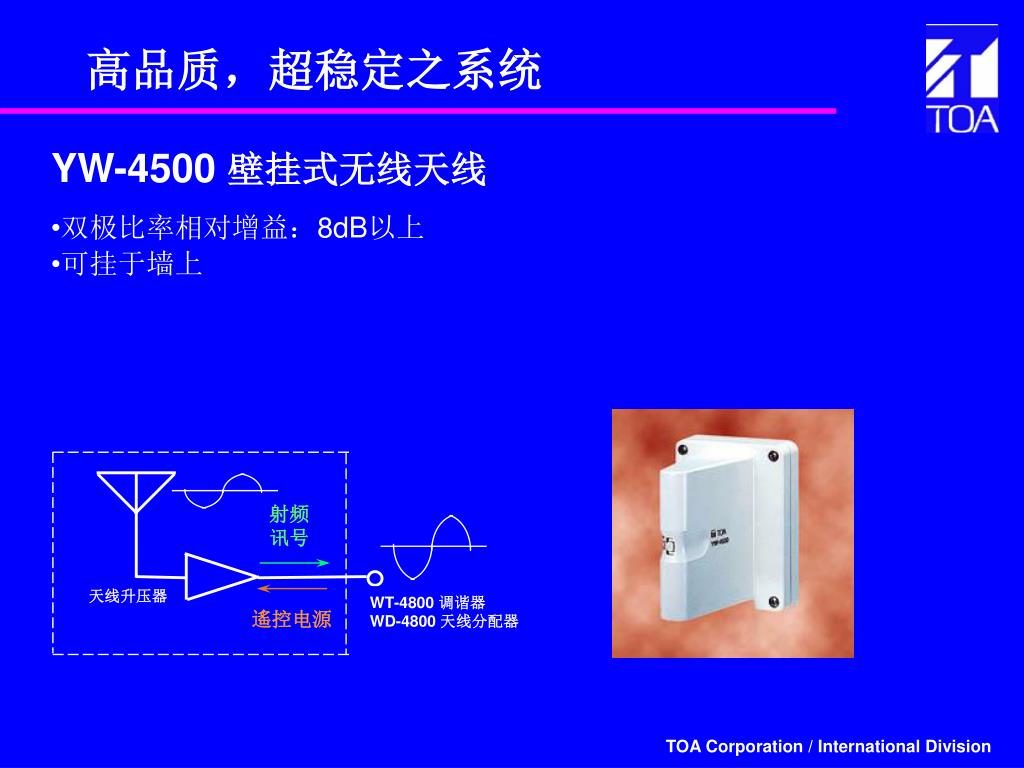

YW-4500 壁挂式无线天线

  • 双极比率相对增益:8dB以上
  • 可挂于墙上
slide9

WT-4800 调谐器

MB-WT1

支架

空盒

接驳器

WT-4800 调谐器

WT-4800 调谐器

MB-WT2

支架

接驳器

高品质,超稳定之系统

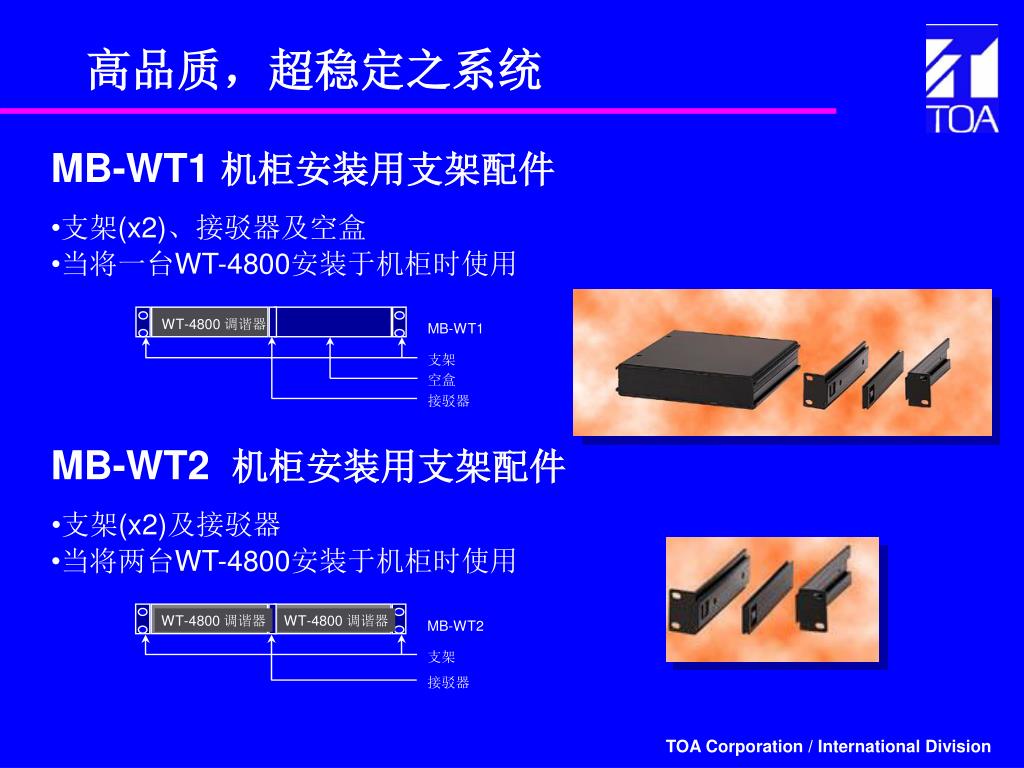

MB-WT1机柜安装用支架配件

  • 支架(x2)、接驳器及空盒
  • 当将一台WT-4800安装于机柜时使用

MB-WT2 机柜安装用支架配件

  • 支架(x2)及接驳器
  • 当将两台WT-4800安装于机柜时使用
slide10

滚动阀

指示灯

开/关键

频道选择键

高成本效益之系统

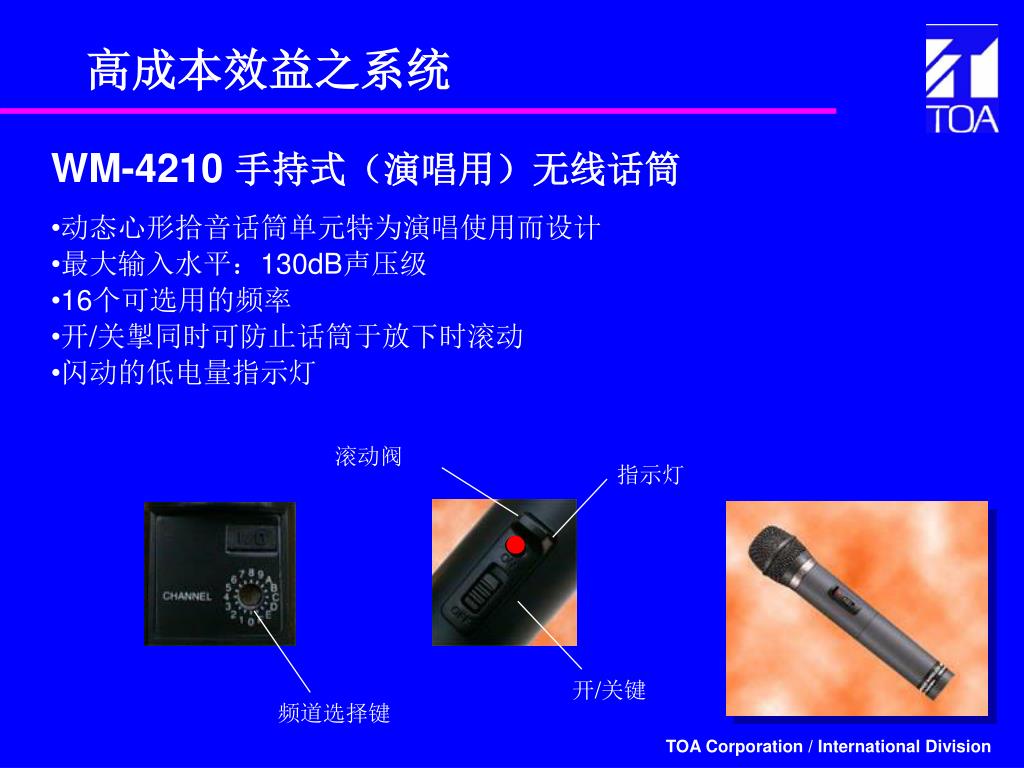

WM-4210 手持式(演唱用)无线话筒

  • 动态心形拾音话筒单元特为演唱使用而设计
  • 最大输入水平:130dB声压级
  • 16个可选用的频率
  • 开/关掣同时可防止话筒于放下时滚动
  • 闪动的低电量指示灯
slide11

滚动阀

指示灯

开/关键

频道选择键

高成本效益之系统

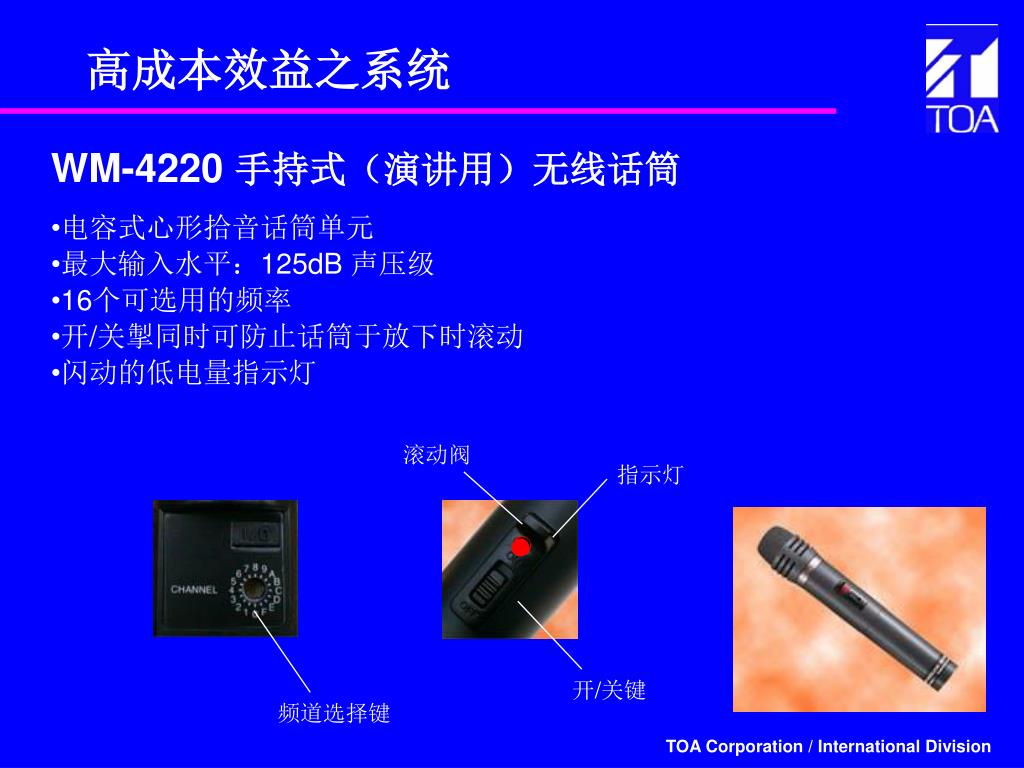

WM-4220 手持式(演讲用)无线话筒

  • 电容式心形拾音话筒单元
  • 最大输入水平:125dB 声压级
  • 16个可选用的频率
  • 开/关掣同时可防止话筒于放下时滚动
  • 闪动的低电量指示灯
slide12

频道选择键

灵敏度控制

可锁定式微型

话筒插头

可转动

皮带夹

指示灯

高成本效益之系统

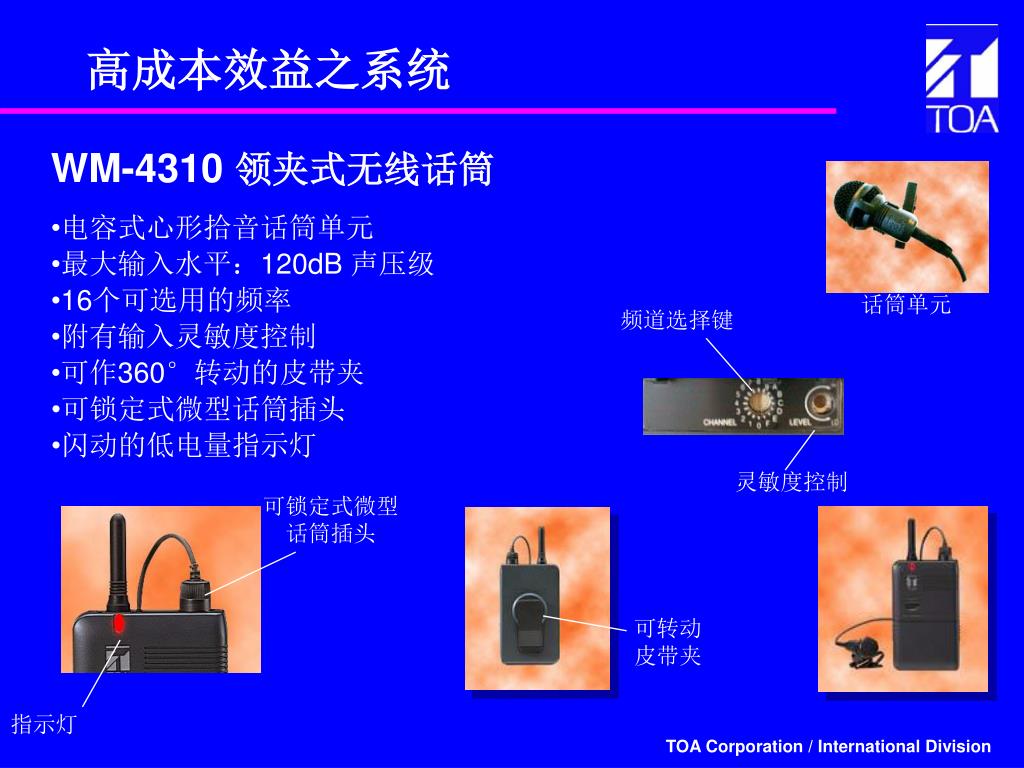

WM-4310 领夹式无线话筒

  • 电容式心形拾音话筒单元
  • 最大输入水平:120dB 声压级
  • 16个可选用的频率

话筒单元

  • 附有输入灵敏度控制
  • 可作360°转动的皮带夹
  • 可锁定式微型话筒插头
  • 闪动的低电量指示灯
slide13

频道选择键

灵敏度控制

可锁定式微型话筒插头

可转动

皮带夹

指示灯

高成本效益之系统

WM-4310H 头戴式无线话筒

  • 电容式心形拾音话筒单元
  • 最大输入水平:120dB 声压级
  • 16个可选用的频率
  • 附有输入灵敏度控制
  • 可作360°转动的皮带夹
  • 头戴装置可安全而舒适地戴于头上
  • 可锁定式微型话筒插头
  • 闪动的低电量指示灯
slide14

频道选择键

灵敏度控制

可锁定式微型

话筒插头

可转动

皮带夹

指示灯

高成本效益之系统

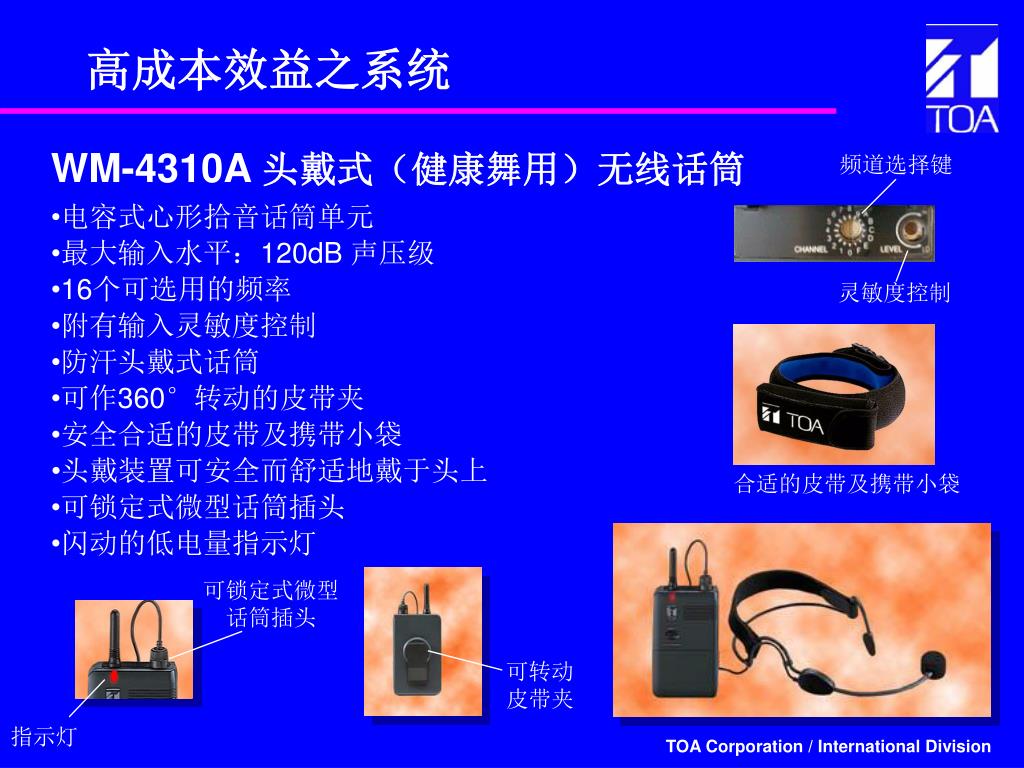

WM-4310A 头戴式(健康舞用)无线话筒

  • 电容式心形拾音话筒单元
  • 最大输入水平:120dB 声压级
  • 16个可选用的频率
  • 附有输入灵敏度控制
  • 防汗头戴式话筒
  • 可作360°转动的皮带夹
  • 安全合适的皮带及携带小袋
  • 头戴装置可安全而舒适地戴于头上

合适的皮带及携带小袋

  • 可锁定式微型话筒插头
  • 闪动的低电量指示灯
slide15

频道选择键

音频输出

高成本效益之系统

WT-4810便携式无线调谐器

  • 便携式调谐器
  • TOA空间分集技术 *
  • 16个可选用的频率
  • 简易的组装

*TOA空间分集技术已在申请专利中
