Presentation Transcript
slide2
1. Поразредни логически операции
  • Целите числа могат да се разглеждат като редица от битове.
  • В Паскал има 6 поразредни логически операции: not, and, or, xor, shl и shr.
  • Всеки един бит е достъпен и може да бъде прочетен или променен.
2 not
2. Операцията not
  • Нека имаме следните константи К=3 (K=00000011(2)); М=17 (M=00010001(2)); N=14 (N=00001110(2));
  • Операцията notе едноаргументна и инвертира битовете на аргумента.
  • Writeln(not M); (Резултат: 18 (11101110(2)))
  • Първият бит е знаков:
    • 1 е за знака “-”;
    • 0 е за знака “+”.
3 and
3. Операцията and
  • Нека имаме следните константи К=3 (K=00000011(2)); М=17 (M=00010001(2)); N=14 (N=00001110(2));
  • Операцията andе двуаргументна и представлява операцията конюнкция- побитово.
  • Writeln(Mand N); (Резултат: 0 (00000000(2))).
slide5
4. Операцията or
  • Нека имаме следните константи К=3 (K=00000011(2)); М=17 (M=00010001(2)); N=14 (N=00001110(2));
  • Операцията orе двуаргументна и представлява операцията дизюнкция- побитово.
  • Writeln(Mor N); (Резултат: 31 (00011111(2))).
5 xor
5. Операцията xor
  • Нека имаме следните константи К=3 (K=00000011(2)); М=17 (M=00010001(2)); N=14 (N=00001110(2));
  • Операцията xorе двуаргументна и представлява операцията дизюнкция- побитово.
  • Writeln(Mxor N); (Резултат: 31 (00011111(2))).
  • Writeln(Mxor K); (Резултат: 18 (00010010(2))).
6 shl
6. Операцията shl (изместване наляво)
  • Нека имаме следните константи К=3 (K=00000011(2)); М=17 (M=00010001(2)); N=14 (N=00001110(2));
  • Операцията shlе двуаргументна и представлява изместване на битовете наляво толкова позиции, колкото е стойността на втория аргумент.
  • Writeln(Mshl (K-1)); (Резултат: 68 (01000100(2))).
7 shr

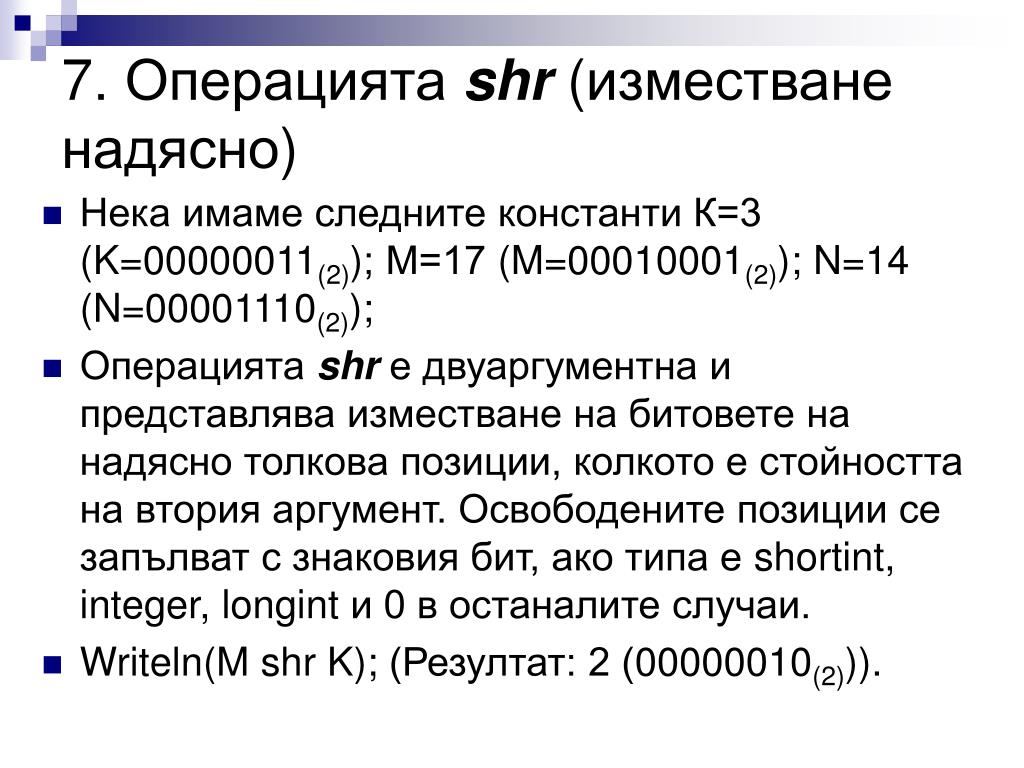

7. Операцията shr (изместване надясно)
  • Нека имаме следните константи К=3 (K=00000011(2)); М=17 (M=00010001(2)); N=14 (N=00001110(2));
  • Операцията shrе двуаргументна и представлява изместване на битовете на надясно толкова позиции, колкото е стойността на втория аргумент. Освободените позиции се запълват с знаковия бит, ако типа е shortint, integer, longint и 0 в останалите случаи.
  • Writeln(Mshr K); (Резултат: 2 (00000010(2))).
slide9

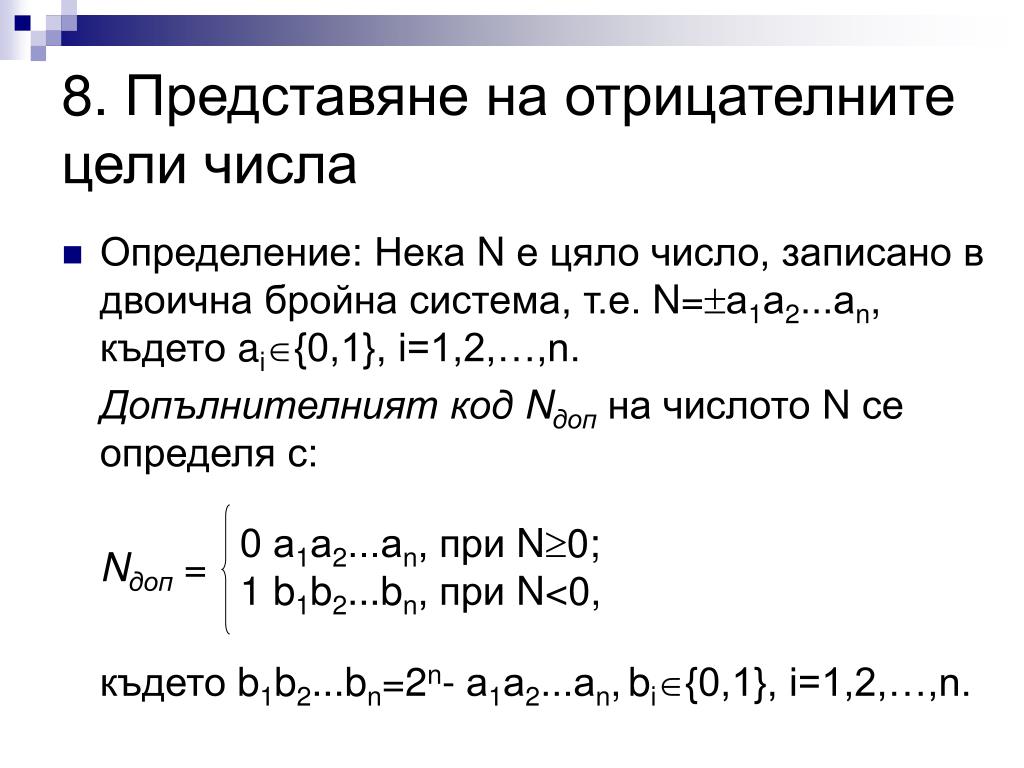

8. Представяне на отрицателните цели числа
  • Определение: Нека N е цяло число, записано в двоична бройна система, т.е. N=а1а2...аn, където ai{0,1}, i=1,2,…,n.

Допълнителният кодNдопна числото N се определя с:

Nдоп =

където b1b2...bn=2n- а1а2...аn,bi{0,1}, i=1,2,…,n.

0 а1а2...аn, при N0;

1b1b2...bn, при N<0,

slide10

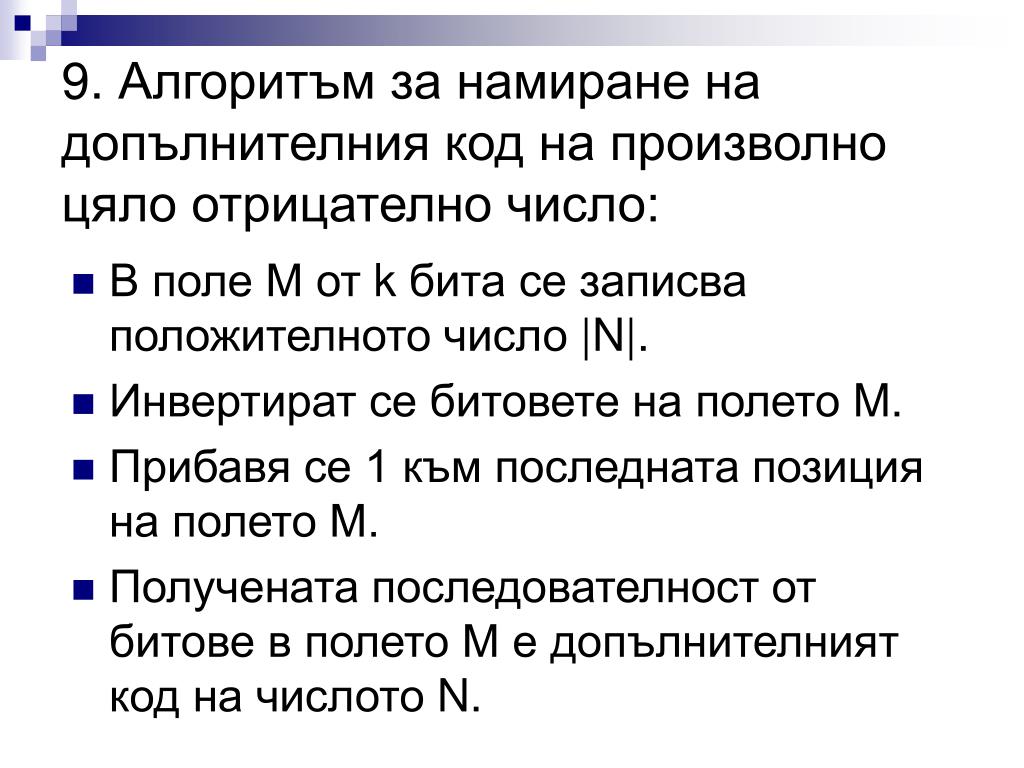

9. Алгоритъм за намиране на допълнителния код на произволно цяло отрицателно число:
  • В поле М от k бита се записва положителното число |N|.
  • Инвертират се битовете на полето M.
  • Прибавя се 1 към последната позиция на полето М.
  • Получената последователност от битове в полето М е допълнителният код на числото N.
slide11
10. Пример за намиране на допълнителния код на произволно цяло отрицателно число
  • Нека N=-18, k=8
  • |N|=00010010
  • Not(|N|)=11101101
  • Not(|N|)+1=11101110
slide12

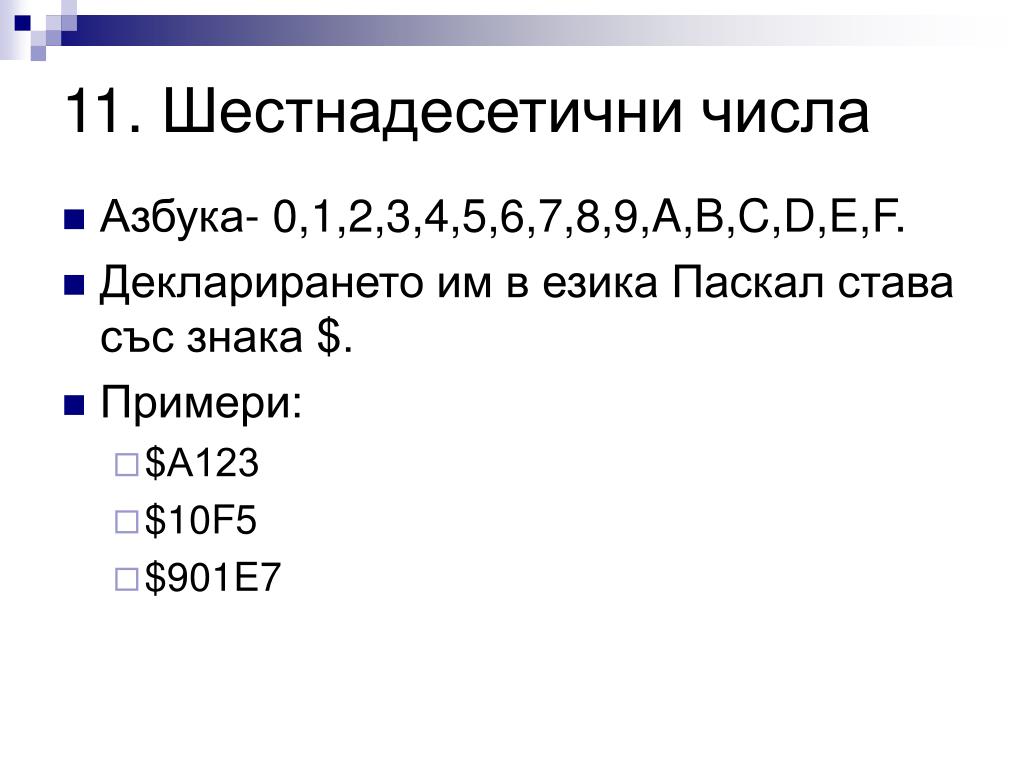

11. Шестнадесетични числа
  • Азбука- 0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F.
  • Декларирането имв езика Паскал става със знака $.
  • Примери:
    • $А123
    • $10F5
    • $901E7
