Sommaire

L’archivage pérenne du document numérique au CINES Mireille Gay(CINES)[email protected] STAR – 27 septembre 2013


Sommaire

Sommaire

  • Le CINES.

  • La problématique de l’archivage numérique pérenne

  • La plateforme d’archivage du CINES: PAC

    • La mission d’archivage au CINES

    • Architecture; Principe de fonctionnement

    • Implémentation des procédures d’assurance qualités (techniques et organisationnelles)

    • Les données archivées; Volumétrie

Formation STAR, Paris – 27/09/2013


Le cines

Le CINES

Centre Informatique National de l’Enseignement Supérieur

  • Basé à Montpellier (Hérault, France)

  • EPA créé en 1999, succédant au CNUSC (Centre National Universitaire Sud de Calcul) – créé en 1980

  • Placé sous la tutelle de la DGRI (Direction Générale de la Recherche et de l’Innovation) et de la DGESIP (Direction Générale pour l’Enseignement Supérieur et l’Insertion Professionnelle) du Ministère de l’Enseignement Supérieur et de la Recherche

  • Missions :

    • Calcul numérique intensif

    • Archivage pérenne de documents électroniques

    • Activité transversale : hébergement d'environnements informatiques

  • Plus d’information : http://www.cines.fr/

Formation STAR, Paris – 27/09/2013


La mission d archivage du cines

La mission d’archivage du CINES

Depuis 2004, le CINES a une mission nationale d’archivage du patrimoine scientifique.

  • Arrêté du 7 août 2006 relatif aux modalités de dépôt, de signalement, de reproduction, de diffusion et de conservation des thèses ou des travaux présentés en soutenance en vue d’un doctorat

  • Convention du 2 mai 2007 (faisant suite à celle du 15 octobre 2003) relative à la mise en ligne et l’archivage pérenne de données numérisées dans le cadre du programme Persée

  • Lettre de cadrage du 12 février 2008 recentrant les activités du CINES autour de deux missions stratégiques : le calcul intensif et l’archivage pérenne

    Pour la remplir, le CINES a mis en place le projet PAC, qui a doté le CINES d’une plate-forme et d’un service d’archivage numérique pérenne

    L’équipe : 1 chef de projet, 8 ingénieurs, 1 archiviste, 2 techniciens (11 ETP)

Formation STAR, Paris – 27/09/2013


Le service d archivage p renne du cines

Le service d’archivage pérenne du CINES

Objectifs : la mise en place d’une solution

Performante pour la conservation à moyen et long terme du patrimoine numérique des établissements

Economique et sécurisée

Contraintes

Besoin d’une solution générique, basée sur les normes du domaine ;

Adoption de standards → facilite la démarche qualité pour la conservation ;

Veille technologique et de migration.

Les données concernées sont :

Les données scientifiques – résultats d’observations ou de calcul

Les données patrimoniales – pédagogiques, publications, etc.

Les données administratives – archives intermédiaires

Dans le respect du contexte législatif archivistique français

Formation STAR, Paris – 27/09/2013


Pac les infrastructures supports et moyens de pac

PAC: Les infrastructures, supports et moyens de PAC

Tous les projets d’archives à long terme partagent la même plateforme

  • Mutualisation de l’infrastructure matérielle d’archivage ;

  • Protocole de versement générique ;

  • Diminution des coûts de mise en place et d’exploitation.

  • Le service d’archivage bénéficie des infrastructure et de l’équipe d’experts d’un Centre Informatique National

    • 4 salles machine (820 m2), 1 salle 500m2 en construction

    • Alimentation électrique (lignes 2,6 MW et 10MW) secourue (groupe électrogène 1,5MW)

    • Réseau RENATER (lien 10Gbits)

  • La Plateforme d’archivage pérenne au CINES – PAC v2.0

    • Capacité actuelle 40 To + 10 To en reserve

    • En exploitation depuis Mai 2008

    • Logiciel d’archivage (Arcsys (Infotel)+développements spécifiques CINES)

    • Serveurs applicatifs et baie de stockage SUN – Oracle

    • Librairie de bandes IBM (2 x 1Po)

    Formation STAR, Paris – 27/09/2013


    Le contexte la probl matique et les constats

    Le contexte, la problématique et les constats

    Qu’est-ce que l’archivage électronique pérenne ?

    L’archivage pérenne des documents électroniques consiste à conserver le document et l’information qu’il contient :

    • Dans son aspect physique comme dans son aspect intellectuel,

    • Sur le très long terme soit 30 ans et au-delà,

    • De manière à ce qu’il soit en permanence accessible et compréhensible.

    Formation STAR, Paris – 27/09/2013


    Le contexte la probl matique et les constats1

    Le contexte, la problématique et les constats

    4 risques inéluctables :

    • Connaissance perdue du contenu des fichiers ;

    • Format de fichier inconnu ;

    • Support physique détérioré ;

    • Logiciel ou matériel de lecture disparu.

    Temps

    Archivage pérenne = Mise en place de procédures d’assurance qualité pour atténuer l’impact des risques lorsqu’ils se réalisent

    Formation STAR, Paris – 27/09/2013


    Les d fis orientations et choix pour l archivage au cines

    Les défis, orientations et choix pour l’archivage au CINES

    De quoi s’agit-il déjà ? Est-ce bien ce qui est indiqué sur la disquette ?

    La disquette est-elle toujours en bon état ?

    Voici un document que j’ai créé en 1998…

    SUPPORT : VEILLE + MIGRATION PHYSIQUE

    METADONNEES DESCRIPTIVES + IDENTIFICATION UNIQUE et PERENNE

    Mon portable, acheté en 2006, n’a pas de lecteur de disquette…

    Ça marche ! Mais j’ai perdu toute ma mise en forme…

    ENVIRONNEMENT MATERIEL : VEILLE TECHNO et ANTICIPATION

    INTEGRITE AUTHENTICITE

    J’ai créé ce document avec Claris Works. Comment retrouver ce logiciel ? Quel est le format du document ?

    J’ai trouvé le logiciel, mais puis-je l’installer et l’utiliser sous Windows XP ?

    ENVIRONNEMENT LOGICIEL : privilégier les FORMATS DURABLES + MIGRATION LOGIQUE

    SYSTÈME D’EXPLOITATION


    Les normes et standards utilis s

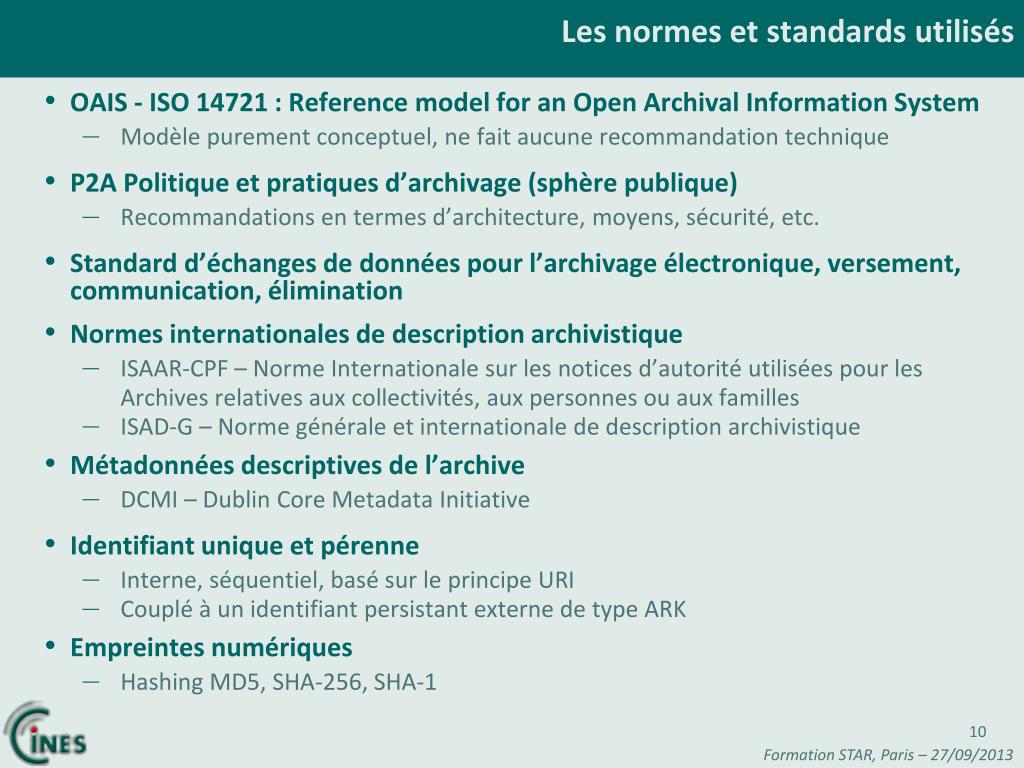

    Les normes et standards utilisés

    • OAIS - ISO 14721 : Reference model for an Open Archival Information System

      • Modèle purement conceptuel, ne fait aucune recommandation technique

    • P2A Politique et pratiques d’archivage (sphère publique)

      • Recommandations en termes d’architecture, moyens, sécurité, etc.

    • Standard d’échanges de données pour l’archivage électronique, versement, communication, élimination

    • Normes internationales de description archivistique

      • ISAAR-CPF – Norme Internationale sur les notices d’autorité utilisées pour les Archives relatives aux collectivités, aux personnes ou aux familles

      • ISAD-G – Norme générale et internationale de description archivistique

    • Métadonnées descriptives de l’archive

      • DCMI – Dublin Core Metadata Initiative

    • Identifiant unique et pérenne

      • Interne, séquentiel, basé sur le principe URI

      • Couplé à un identifiant persistant externe de type ARK

    • Empreintes numériques

      • Hashing MD5, SHA-256, SHA-1

    Formation STAR, Paris – 27/09/2013


    Qualit organisationnelle la certification

    Qualité organisationnelle: La certification

    • Plusieurs audits internes/externes depuis 2009 en collaboration avec le cabinet de consultants Ourouk

    • Agrément du SIAF pour la conservation d’archives publiques intermédiaires (Arrêté du 14 décembre 2010)

    • Accréditation Data Seal of Approval - attribuée aux centres de préservation numérique ayant mis en place des procédures d’assurance qualité afin de garantir l’accessibilité et l’intelligibilité des informations (15 Mars 2011) (16 critères)

    • Test audit ISO 16363 pour la certification de systèmes d’archivage électronique dans le cadre du projet européen APARSEN (7 Juin 2011) dont le CINES est partenaire (48 critères)

    • Objectif de certification du service à l’horizon 2014.

    Le CINES a une démarche de certification pour valider, mettre en avant les procédures d’assurance qualité mises en œuvre :

    Formation STAR, Paris – 27/09/2013


    Les types de documents archiver de fa on p renne

    Les types de documents à archiver de façon pérenne

    Format publié

    Format largement utilisé (ou promis à l’être)

    Format normalisé si possible

    Les formats doivent respecter les spécifications de leur format

    • Présentant une valeur patrimoniale scientifique ou technique

    • De préférence des objets dits « primaires »

      • Documents originaux,

      • Bruts de scan, etc.

    • Dans un format identifié et vérifiable :

    • Le système PAC est interfacé avec les outils Jhove, ImageMagick, DROID, ODF Validator, MPlayer pour

      • Identifier, Valider, Caractériser le format des fichiers transférés

    Formation STAR, Paris – 27/09/2013


    Un outil en ligne pour valider les formats de fichier

    Un outil en ligne pour valider les formats de fichier

    FACILE – validation du Format d’Archivage du CInes par anaLyse et Expertise

    • Outil en ligne permettant de valider les fichiers par rapport aux spécifications de leur format

    • Les contrôles effectués sont les mêmes que ceux effectués lors d’un dépôt de document

    • Intègre les mêmes outils (Jhove, Imagemagick, DROID, Mplayer) que la plateforme d’archivage PAC

    • Permet une validation des fichiers avant dépôt de la part du producteur

      http://facile.cines.fr/

    Formation STAR, Paris – 27/09/2013


    Sommaire

    PAC: Qualité des métadonnées : Les niveaux de MD dans PAC

    Fonds

    ou

    Projet d’archives

    PPDI.XML

    Document

    SIP.XML / AIP.XML

    formats

    Spécifications des formats des fichiers archivés. Les schémas xsd, dtd …

    BIR,Bibliothèque d’Informations de Représentation

    Métadonnees_métier.XML

    Projet

    PPDI , profil d‘archivage, convention, élimination …

    Spécifications

    doc techniques


    La structure du document archiver

    La structure du document à archiver

    Document à archiver composé de deux pièces :

    • La description de l’archive

      • Fichier sip.xml (schéma http://www.cines.fr/pac/sip.xsd)

      • 3 sections décrivant :

        • Le document dans son projet d’archives (DocDC)

        • Le document proprement dit (DocMeta)

        • Les fichiers du document (FichMeta)

    • Le dossier contenant les documents électroniques à archiver

      • Répertoire « DEPOT »

      • Sous-arborescence autorisée

      • Tout fichier présent doit être décrit dans le fichier sip.xml

    Formation STAR, Paris – 27/09/2013


    Les acteurs

    Les acteurs

    Le producteur

    • Personne physique ou morale, publique ou privée, qui a produit, reçu et conservé des archives dans l’exercice de son activité.

      Le service versant

    • Organisation qui transfère une archive à un service d’archives

      Le service de contrôle

    • Personne physique ou morale qui effectue le contrôle scientifique, juridique et technique des documents archivés, et éventuellement valide les demandes de communication d’archives

      Le service d’archives

    • Organisation recevant le document à archiver transféré et chargée de la conserver pour permettre à une communauté d’utilisateurs/un service demandeur d’y accéder et de l’utiliser

      L’utilisateur

    • Toute personne ou système client en relation avec le service d’archives pour trouver les informations archivées présentant un intérêt, et pour accéder au détail de ces informations, dans le respect de la législation applicable en matière de communication des archives.

    Formation STAR, Paris – 27/09/2013


    Les changes

    Les échanges

    Transfert d’archives

    • Transmission physique d’une archive ou d’un ensemble d’archives par un service versant à un service d’archives

      Modification d’archives

    • Modification des métadonnées et/ou du document pour en assurer la préservation

      Elimination d’archives

    • Elimination des métadonnées et/ou du document à la demande du services d’archives, du service versant ou du service de contrôle

      Restitution d’archives

    • Transmission de documents par le service d’archives au service versant ou au producteur afin de leur en restituer la garde

      Communication d’archives

    • Transmission de copie de document à un utilisateur ayant l’autorisation du service versant et /ou du service de contrôle

    Formation STAR, Paris – 27/09/2013


    Le mod le fonctionnel oais

    Le modèle fonctionnel OAIS

    Formation STAR, Paris – 27/09/2013


    L architecture logique de la plateforme pac

    L’architecture logique de la plateforme PAC

    Service de Contrôle

    PAC : Plateforme d’archivage du CINES

    Serveur

    de

    Transfert

    Serveur

    de

    Stockage

    Serveur

    d’Accès

    Utilisateur

    Producteur

    Service Versant

    Administrateur

    Formation STAR, Paris – 27/09/2013


    Les principes de fonctionnement

    Les principes de fonctionnement

    Formation STAR, Paris – 27/09/2013


    Les tapes du versement d archives

    Les étapes du versement d’archives

    Formation STAR, Paris – 27/09/2013


    Sommaire

    PAC: Qualité du stockage

    • La qualité du stockage garantit la conservation du train de bits composant les fichiers de données

      • Copies multiples:

      • 2 copies sur disques

      • 1 réplication sur un site distant CC-IN2P3

      • 2 copies sur bandes

      • Indépendance des supports de copies (mélange disques/bandes, localisation géographique)

    • Audit fréquent de l’intégrité des copies

  • Au niveau matériel : vérification des contrôleurs de disques, contrôleurs réseau etc.

    • Migration physique.

  • Au niveau logiciel : (Archeck module de supervision qui détecte les corruptions silencieuses,..)

    • Calcul des empreintes numériques par échantillonnage et comparaison avec l’empreinte initiale

    • Utilisation d’algorithme de hachage (MD5, SHA-256), etc.

  • 22

    Formation STAR, Paris – 27/09/2013


    La strat gie de pr servation des documents

    La stratégie de préservation des documents

    La stratégie de préservation des documents archivés repose sur la migration (pas d’émulation)

    Migration physique

    La technologie évolue: changement du support de stockage

    Effectuée en tâche de fond par l’application d’archivage, pas d’arrêt de service, le service versant est informé

    Migration logique

    Conversion de formats

    Expertise et veille technologique pour la détection de l’obsolescence d’un format de fichier pris en charge sur la plateforme

    Identification d’un format offrant de meilleures garanties de pérennité

    Migration après accord des services versants concernés

    Pas de modification pour le service versant de l’identifiant unique attribué lors de l’archivage

    Conservation des versions 1 (initiale), n-1 et n d’un document migré

    Formation STAR, Paris – 27/09/2013


    L archivage au cines en quelques dates

    L’archivage au CINES en quelques dates…

    2004

    2006

    2008

    2010

    2013

    • 1ères réflexions sur l’archivage numérique

    • Prestation de conseil en AE (2005)

    • Arrêté du 7 août 2006 (Thèses)

    • 1ères thèses versées dans PAC_V1, une plateforme d’archivage « maison » (arrêté du 07/08/2006)

    • Convention pour l’archivage du portail Persée (02/05/2007)

    • Recadrage des activités du CINES (lettre du 12/02/2008)

    • Mise en production de PAC_V2 (basée sur la solution Arcsys d’Infotel et un client spécifique)

    • « migration de plateforme »

    • Archivage de HAL(Hyper Articles en Ligne), des données orales du CRDO (TGE-Adonis), de livres numérisés (Cujas, BIUS, BUPMC,BSG…)

    • 2009 : 1er To archivé

    • Agrément du SIAF (14/12/2010)

    • Archivage Cour des comptes, Inserm

    • Accréditation DSA (2011)

    • Certification ISO 16363 (en cours)

    • 26 To archivés

    Formation STAR, Paris – 27/09/2013


    Les utilisateurs de pac

    Les utilisateurs de PAC


    Les th ses volum trie

    Les thèses : Volumétrie

    Début septembre 19873 thèses déposées

    Formation STAR, Paris – 27/09/2013


    Les th ses r partition des versions de formats

    Les thèses : Répartition des versions de formats

    Formation STAR, Paris – 27/09/2013


    Sommaire

    Questions & Réponses

    Plus d’information à l’adresse : http://www.cines.fr/spip.php?rubrique219

    [email protected]

    Formation STAR, Paris – 27/09/2013


  • Login
