  1. 任务三 设计制作双音门铃电路

  2. 【知识准备】 • 施密特触发器 • 施密特触发器是脉冲数字系统中常用的电路，电路的特点是具有两个稳态，而且电路从第一稳态翻到第二稳态，而后从第二稳态翻回到第一稳态，两次所需的触发电平存在回差。 • 定义：是一种靠输入触发信号维持的双稳态电路。 • 特点：电路具有两个稳态，当输入信号电压升高至上限触发电压VTH时，电路翻转到第二稳态；当输入触发信号降低至下限触发电压VTL时，电路就由第二稳态返回第一稳态。 • 类型：反相输出施密特触发器和同相输出施密特触发器。

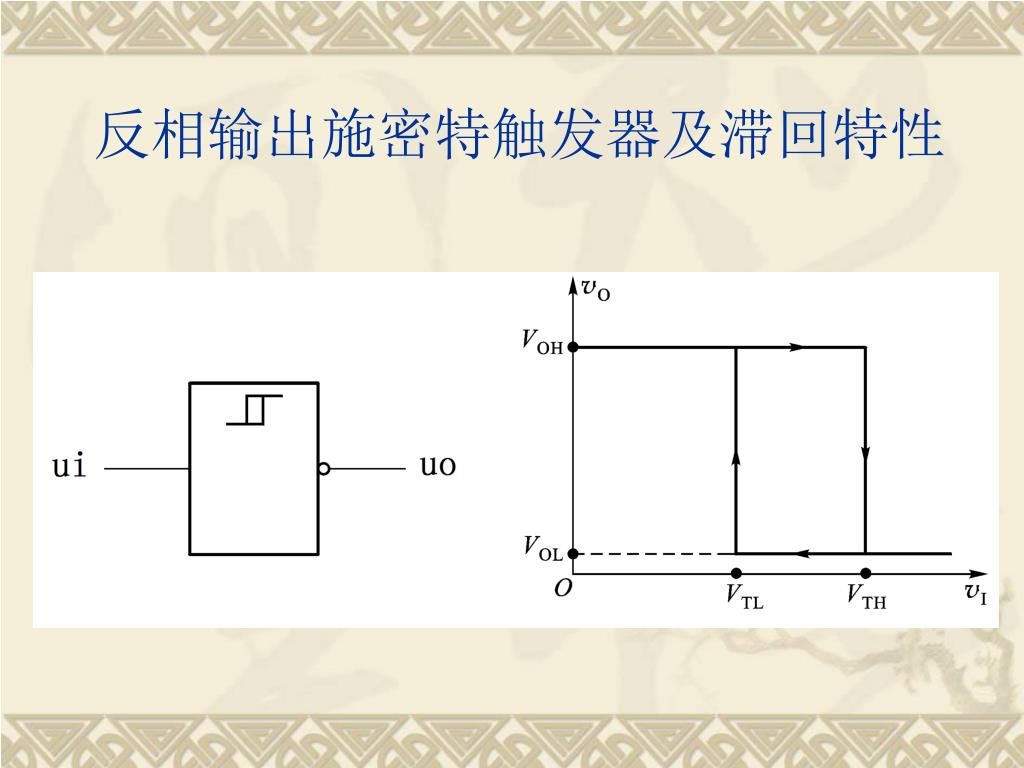

  3. 反相输出施密特触发器及滞回特性

  4. 同相输出施密特触发器及滞回特性

  5. 施密特触发器的主要参数与工作波形 • （1）主要参数 • 上限触发电压(正向阈值电压)VTH ；下限触发电压（负向阈值电压）VTL • 回差电压ΔVT= VTH－VTL。回差电压越大，施密特触发器的抗干扰性越强。施密特触发器的这种特性称为滞回特性. • （2）工作波形 • 如图所示，当输入三角波时，根据施密特触发器的电压传输特性，可得到对应的施密特触发器的输出波形。

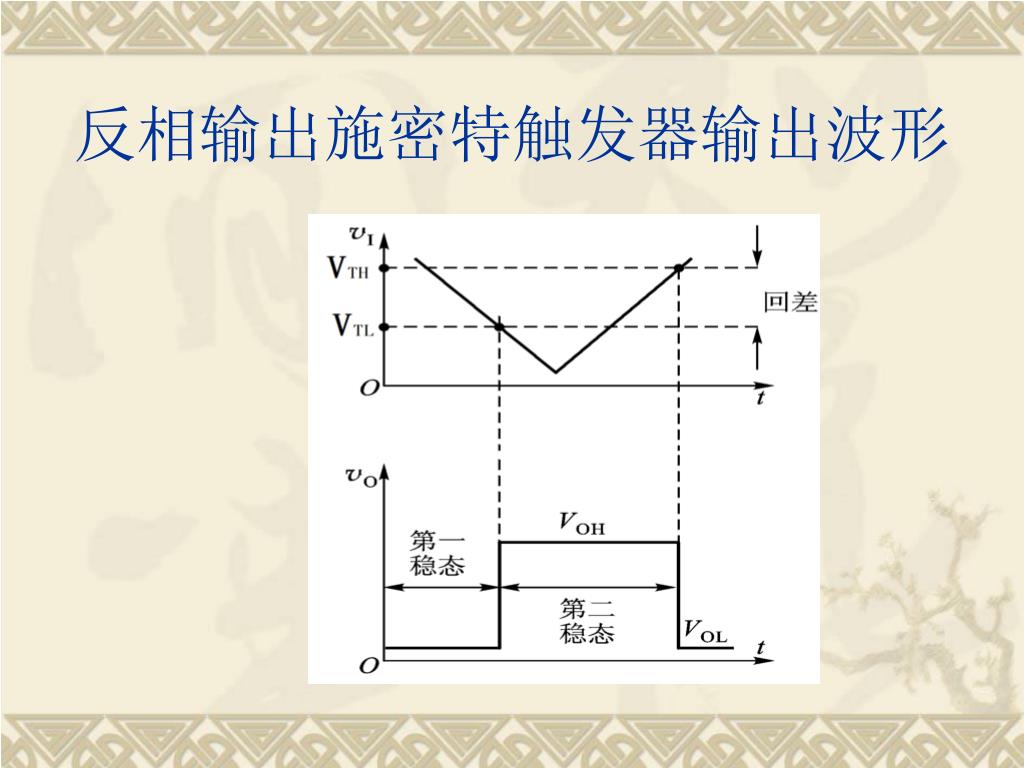

  6. 反相输出施密特触发器输出波形

  7. 同相输出施密特触发器输出波形

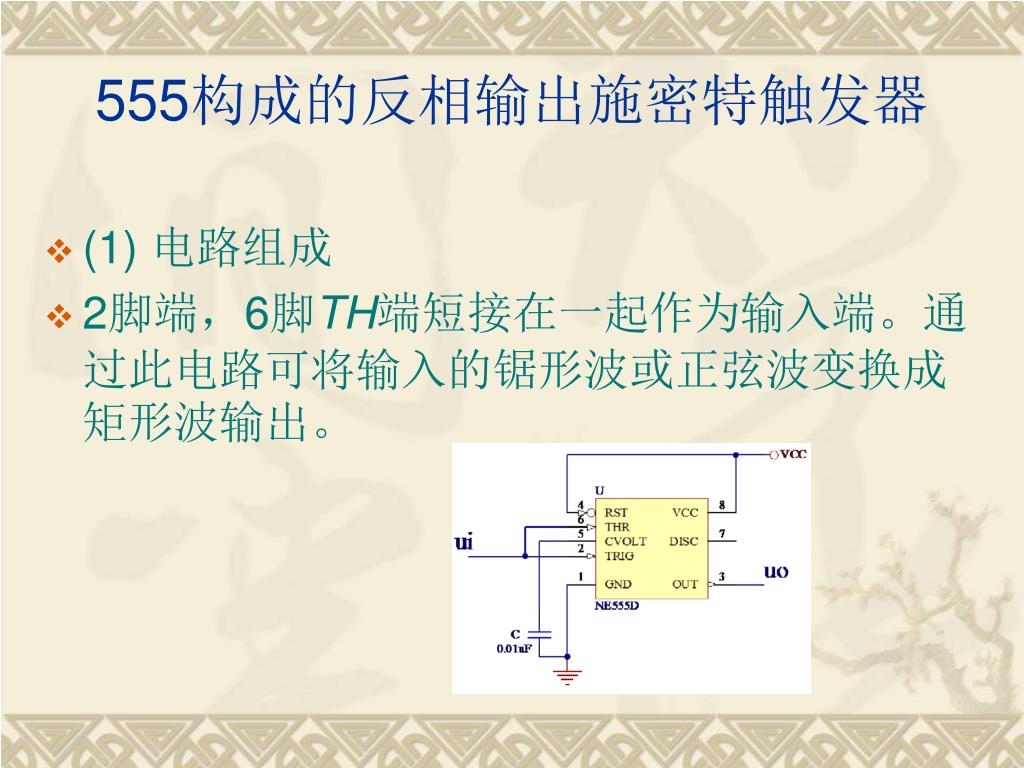

  8. 555构成的反相输出施密特触发器 • (1) 电路组成 • 2脚端，6脚TH端短接在一起作为输入端。通过此电路可将输入的锯形波或正弦波变换成矩形波输出。

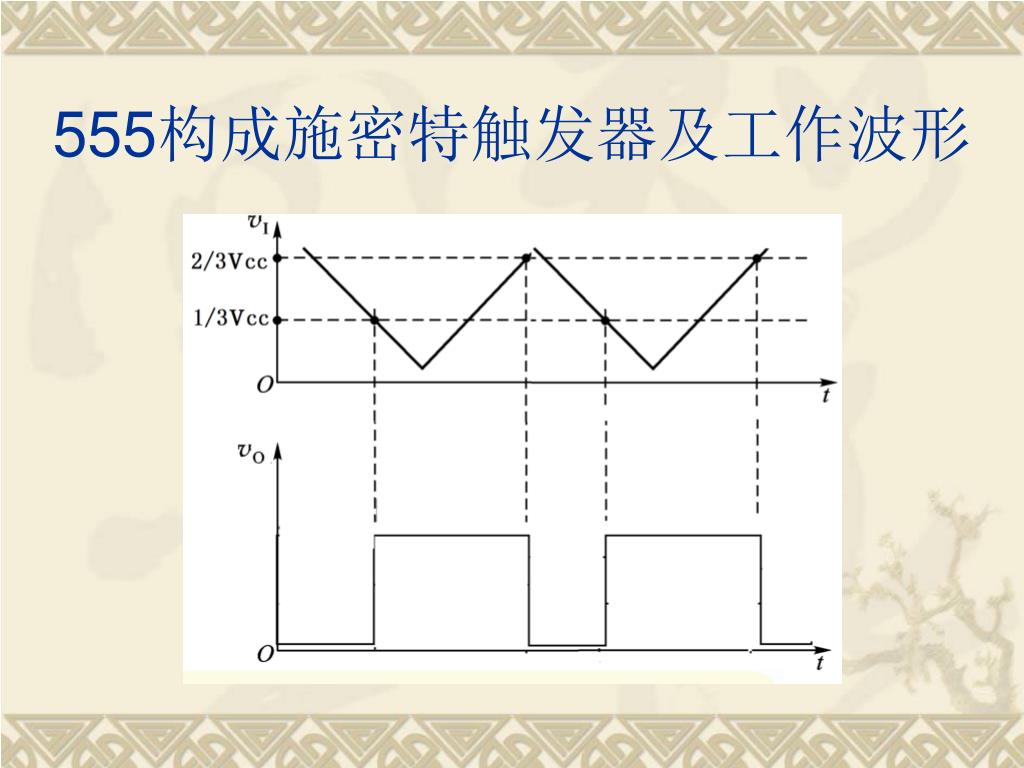

  9. 555构成施密特触发器及工作波形

  10. 工作波形 • 频率可调的基于集成555定时器 • （1）在上图中，若在5脚CO端加一控制电压，可改变电路的阈值电压，也就改变了回差电压ΔVT。如下图，在5脚加控制电压Vc，可改变输出波形的周期，这样就改变了输出信号的频率。若Vc是一控制脉冲信号，则可输出两种频率的信号。

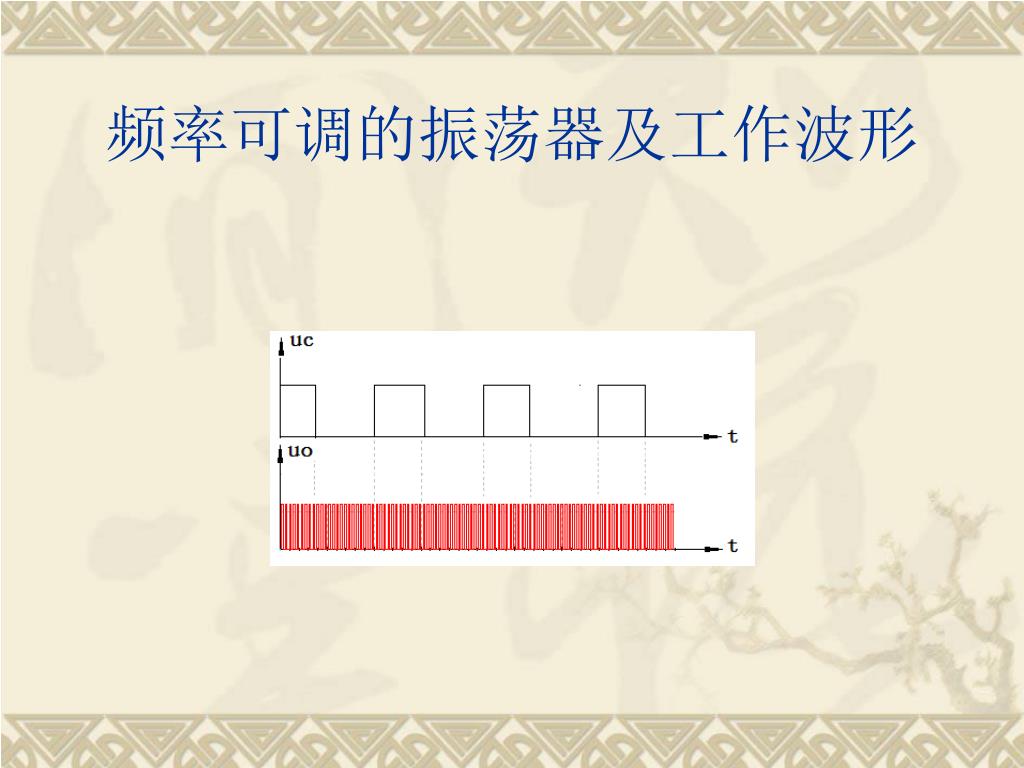

  11. 频率可调的振荡器及工作波形

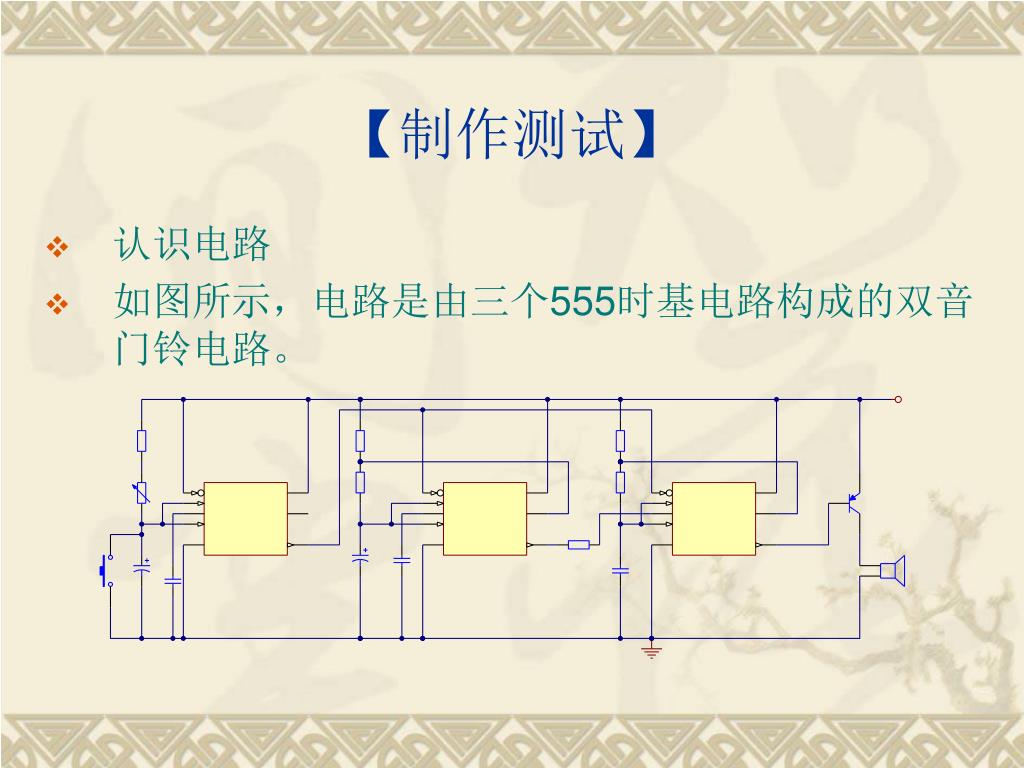

  12. 【制作测试】 • 认识电路 • 如图所示，电路是由三个555时基电路构成的双音门铃电路。

  13. 电路的核心器件是三个555时基电路，U1接成人工启动型单稳态电路，其输出端与U2 、U3的复位端相接，用来控制U2、U3的工作与否，即按钮SW未按下时，U1输出低电平，则U2、U3的4脚（复位端）为低电平，U2、U3 不工作；当按钮SW按下时，电容C1上的电荷很快放电到零，形成一负脉冲触发U1状态翻转，输出高电平，此高电平是一暂稳态，此时U2、U3的4脚（复位端）为高电平，U2、U3 开始工作。

  14. U1、U2、U3的工作波形如下

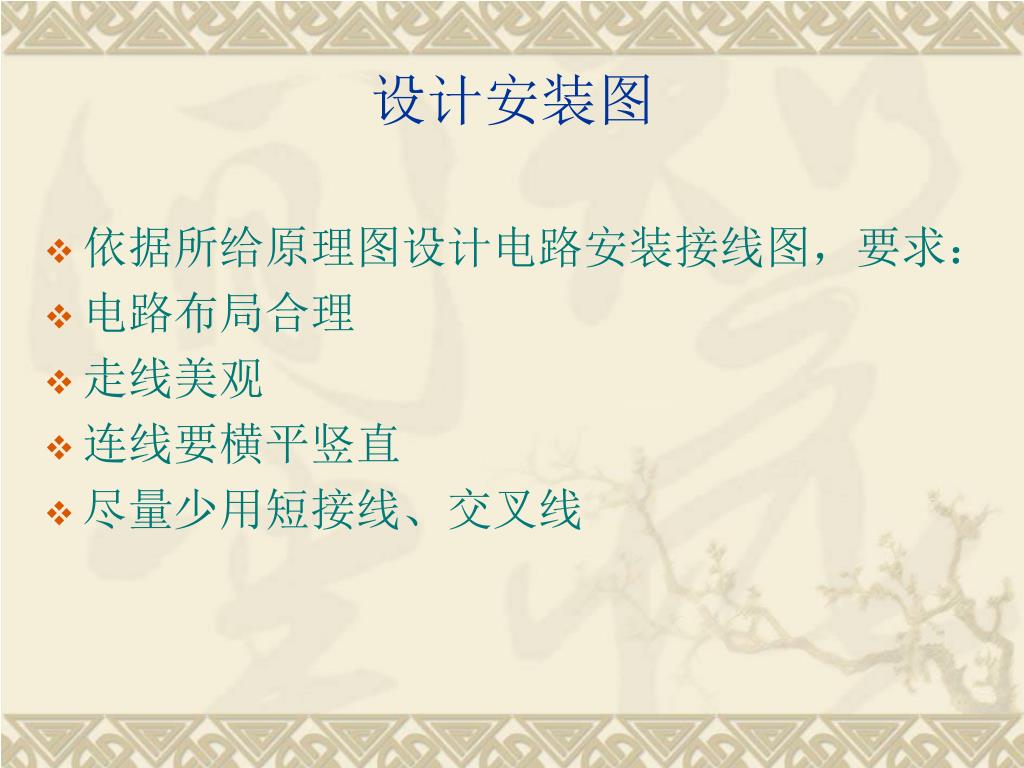

  15. 设计安装图 • 依据所给原理图设计电路安装接线图，要求： • 电路布局合理 • 走线美观 • 连线要横平竖直 • 尽量少用短接线、交叉线

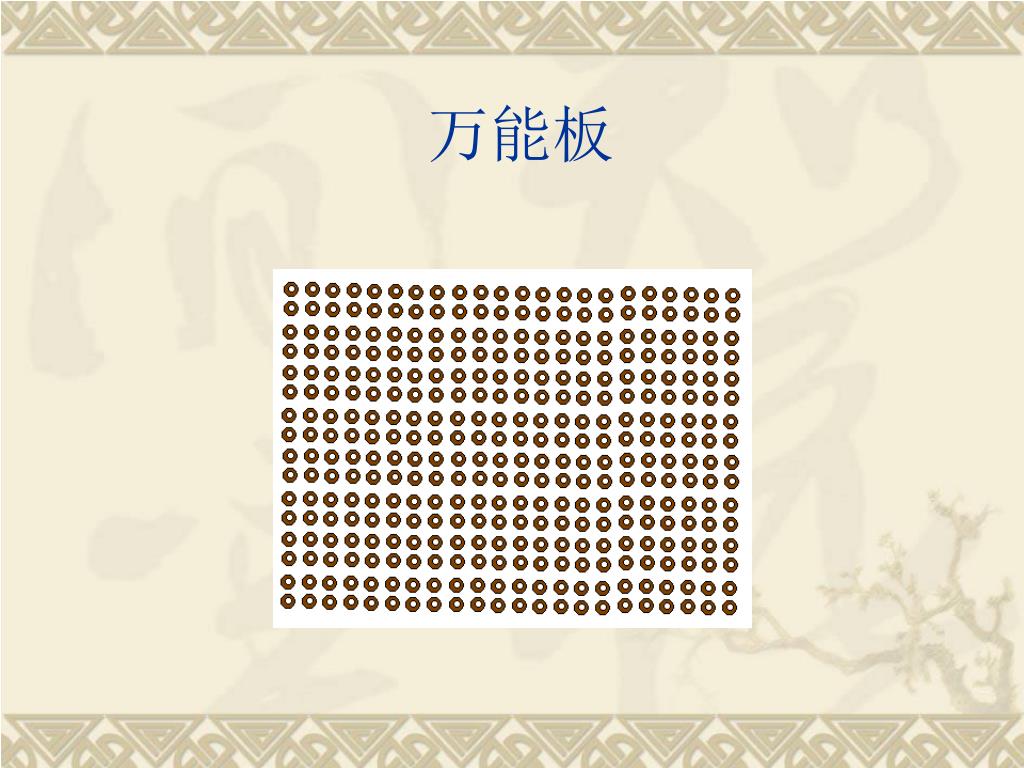

  16. 万能板

  17. 电路焊接 • 器件清单 • 元器件的检测 • 元器件的安装 • 功能调试

  18. （1）通电前检查 • 首先检查电路各部分接线是否正确，有无漏焊、虚焊，检查电源、地线、信号线、元器件引脚间有无开路、短路等现象，器件有无接错。

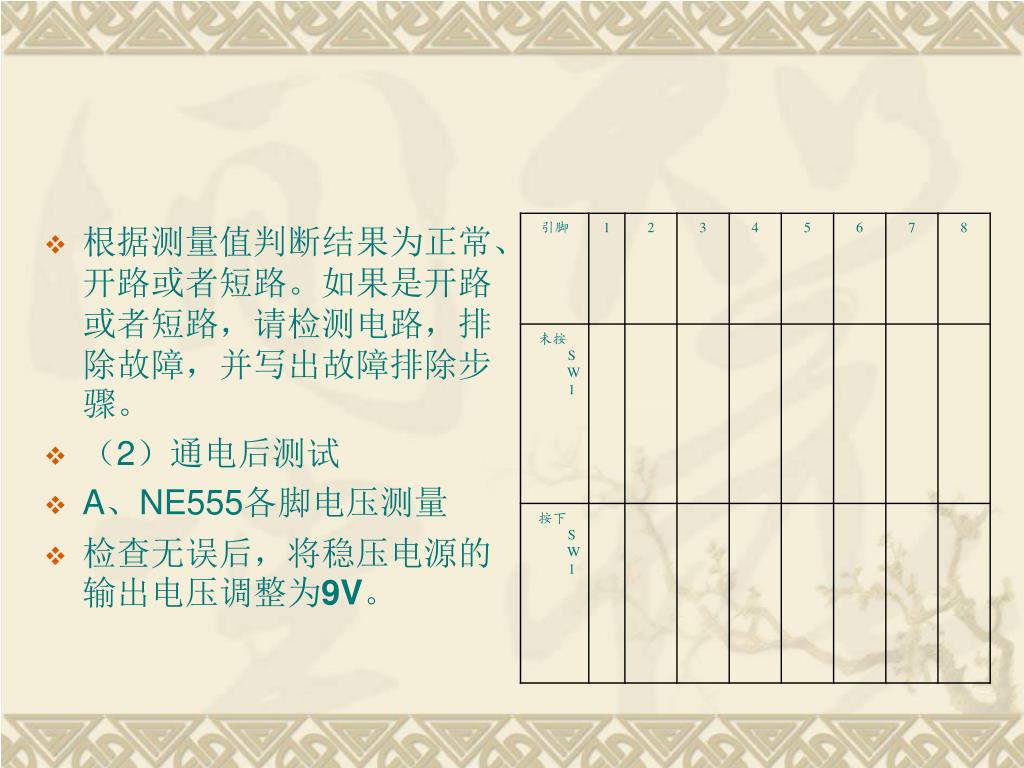

  19. 根据测量值判断结果为正常、开路或者短路。如果是开路或者短路，请检测电路，排除故障，并写出故障排除步骤。根据测量值判断结果为正常、开路或者短路。如果是开路或者短路，请检测电路，排除故障，并写出故障排除步骤。 • （2）通电后测试 • A、NE555各脚电压测量 • 检查无误后，将稳压电源的输出电压调整为9V。

  20. 用示波器观察555时基电路的第3脚的波形

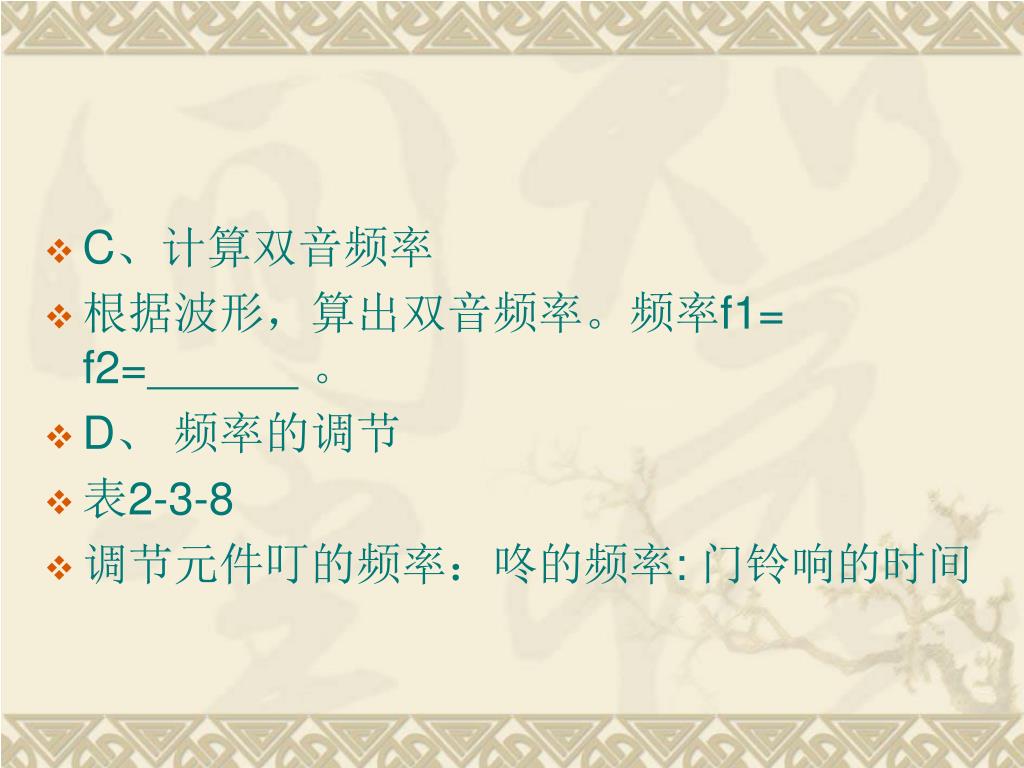

  21. C、计算双音频率 • 根据波形，算出双音频率。频率f1= f2=。 • D、 频率的调节 • 表2-3-8 • 调节元件叮的频率：咚的频率: 门铃响的时间

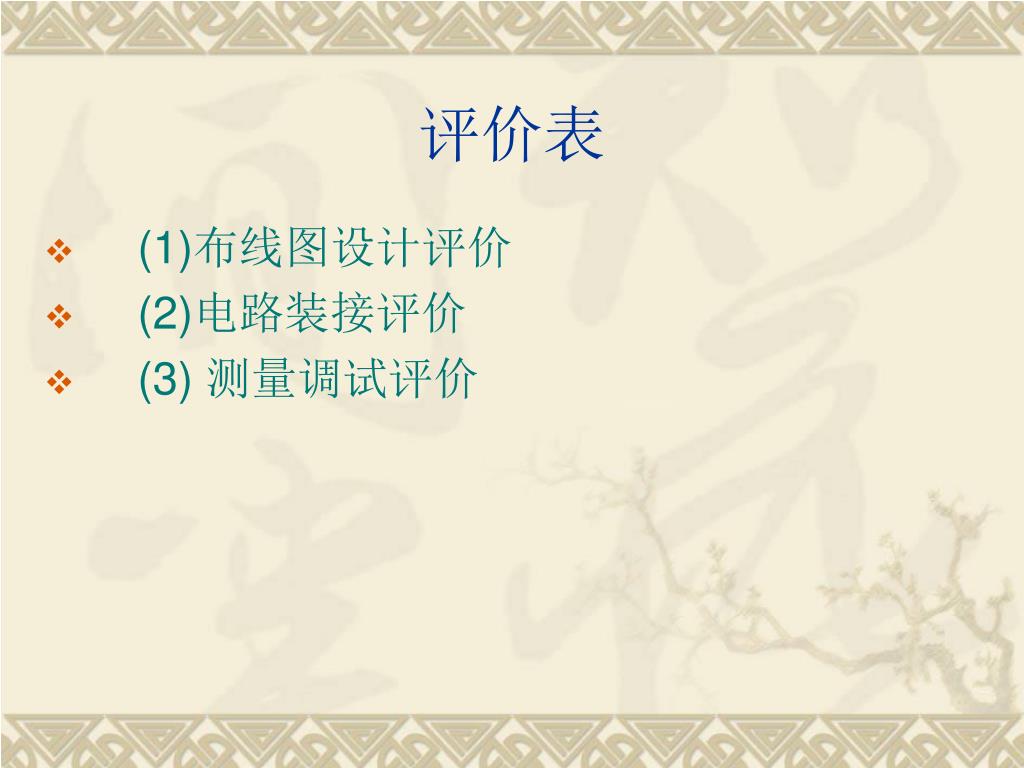

  22. 评价表 • (1)布线图设计评价 • (2)电路装接评价 • (3) 测量调试评价
