Terminologia - Network spesifistä. AIN (Ascotel IntelliGate Net) on valmistajakohtainen (proprietary) IP-pohjainen verkko. Kaikki AIN –verkon noodit ovat tyyppiä IntelliGate 20xx. Loppukäyttäjän kannalta AIN-verkko kuitenkin näyttää ja toimii kuin yksi PBX.

Download Presentation

Terminologia - Network spesifistä

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Terminologia network spesifist

Terminologia - Network spesifistä

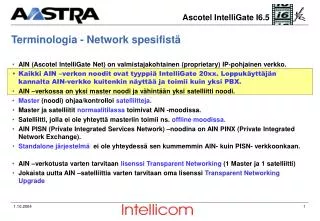

  • AIN (Ascotel IntelliGate Net) on valmistajakohtainen (proprietary) IP-pohjainen verkko.

  • Kaikki AIN –verkon noodit ovat tyyppiä IntelliGate 20xx. Loppukäyttäjän kannalta AIN-verkko kuitenkin näyttää ja toimii kuin yksi PBX.

  • AIN –verkossa on yksi master noodi ja vähintään yksi satelliitti noodi.

  • Master (noodi) ohjaa/kontrolloi satelliitteja.

  • Master ja satelliitit normaalitilassa toimivat AIN -moodissa.

  • Satelliitti, jolla ei ole yhteyttä masteriin toimii ns. offline moodissa.

  • AIN PISN (Private Integrated Services Network) –noodina on AIN PINX (Private Integrated Network Exchange).

  • Standalone järjestelmä ei ole yhteydessä sen kummemmin AIN- kuin PISN- verkkoonkaan.

  • AIN –verkotusta varten tarvitaan lisenssi Transparent Networking (1 Master ja 1 satelliitti)

  • Jokaista uutta AIN –satelliittia varten tarvitaan oma lisenssi Transparent Networking Upgrade


Terminologia network spesifist

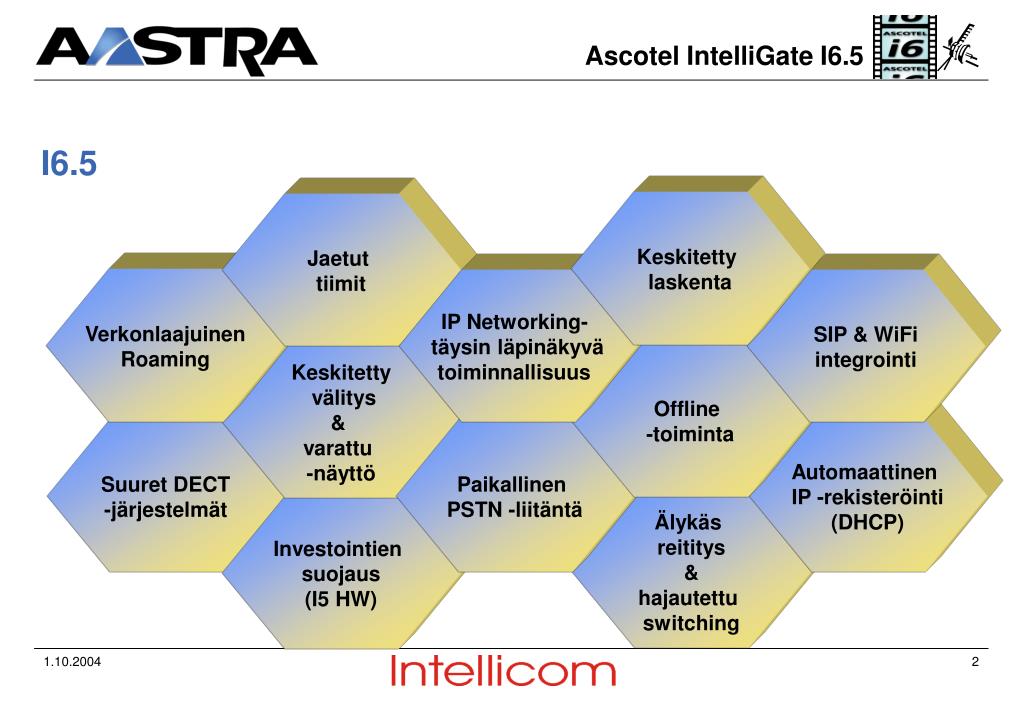

I6.5

Keskitetty

laskenta

Jaetut

tiimit

Verkonlaajuinen

Roaming

IP Networking-

täysin läpinäkyvä

toiminnallisuus

SIP & WiFi

integrointi

Offline

-toiminta

Keskitetty välitys

& varattu

-näyttö

Suuret DECT-järjestelmät

Paikallinen PSTN -liitäntä

Automaattinen

IP -rekisteröinti(DHCP)

Älykäs

reititys

&

hajautettu

switching

Investointien suojaus(I5 HW)


Yleinen toimintaperiaate

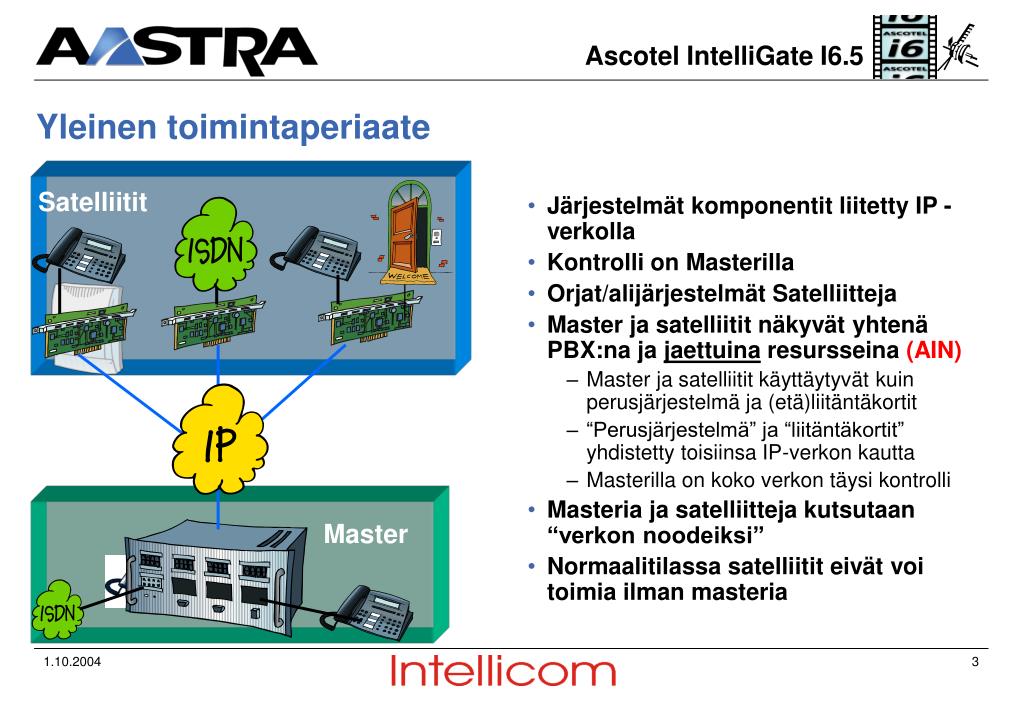

Yleinen toimintaperiaate

Satelliitit

  • Järjestelmät komponentit liitetty IP -verkolla

  • Kontrolli on Masterilla

  • Orjat/alijärjestelmät Satelliitteja

  • Master ja satelliitit näkyvät yhtenä PBX:na ja jaettuina resursseina (AIN)

    • Master ja satelliitit käyttäytyvät kuin perusjärjestelmä ja (etä)liitäntäkortit

    • “Perusjärjestelmä” ja “liitäntäkortit” yhdistetty toisiinsa IP-verkon kautta

    • Masterilla on koko verkon täysi kontrolli

  • Masteria ja satelliitteja kutsutaan “verkon noodeiksi”

  • Normaalitilassa satelliitit eivät voi toimia ilman masteria

Master


Kuinka se toimii 1

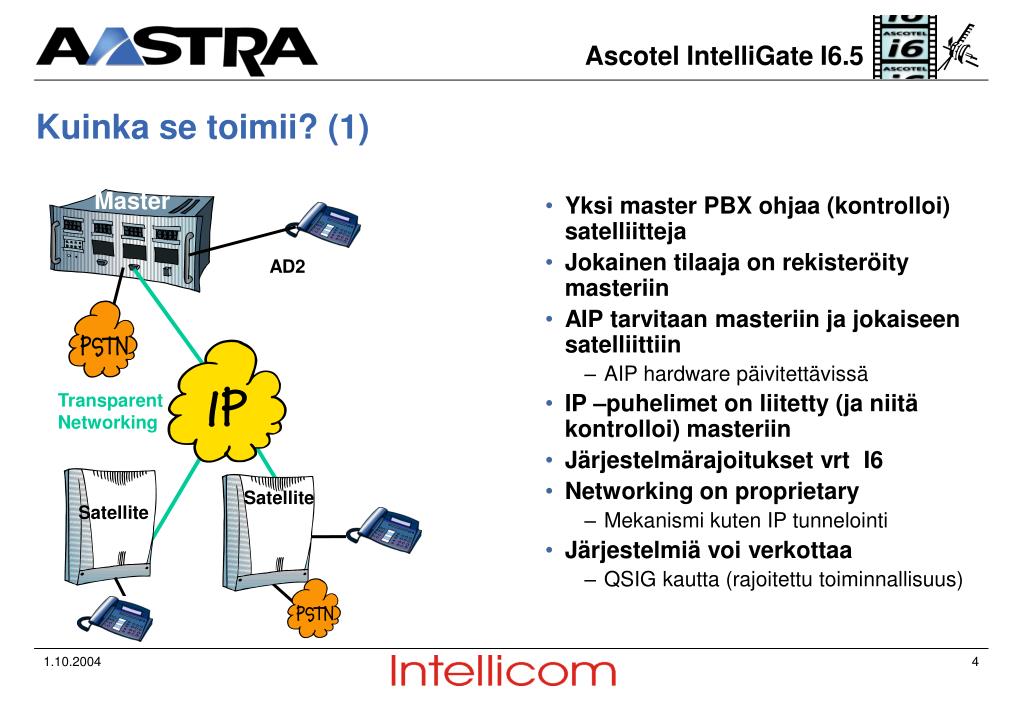

Yksi master PBX ohjaa (kontrolloi) satelliitteja

Jokainen tilaaja on rekisteröity masteriin

AIP tarvitaan masteriin ja jokaiseen satelliittiin

AIP hardware päivitettävissä

IP –puhelimet on liitetty (ja niitä kontrolloi) masteriin

Järjestelmärajoitukset vrt I6

Networking on proprietary

Mekanismi kuten IP tunnelointi

Järjestelmiä voi verkottaa

QSIG kautta (rajoitettu toiminnallisuus)

Master

AD2

Satellite

TransparentNetworking

Satellite

Kuinka se toimii? (1)


Kuinka se toimii 2

Satellite

Satellite

Kuinka se toimii? (2)

Master

  • Paikallinen liikenne kytketään paikallisesti

  • Yksittäiset tilaajat eivätr näe ovatko he IP-verkon takana vaiko samassa järjestelmässä

  • Paikallinen PSTN -liitäntä satelliiteille on OK

  • Jos Master taikka verkkoyhteys ei toimi, yheydet hoidetaan ja muodostetaan paikallisesti (offline scenario)

AD2

TransparentNetworking


Esimerkki

Esimerkki

AD2

AD2

Master

Headquarter

Satellite

Satellite

Office 1600IP

Branch offices

Home office

Satellite

Office 35IP


Toiminnallisuus

Toiminnallisuus

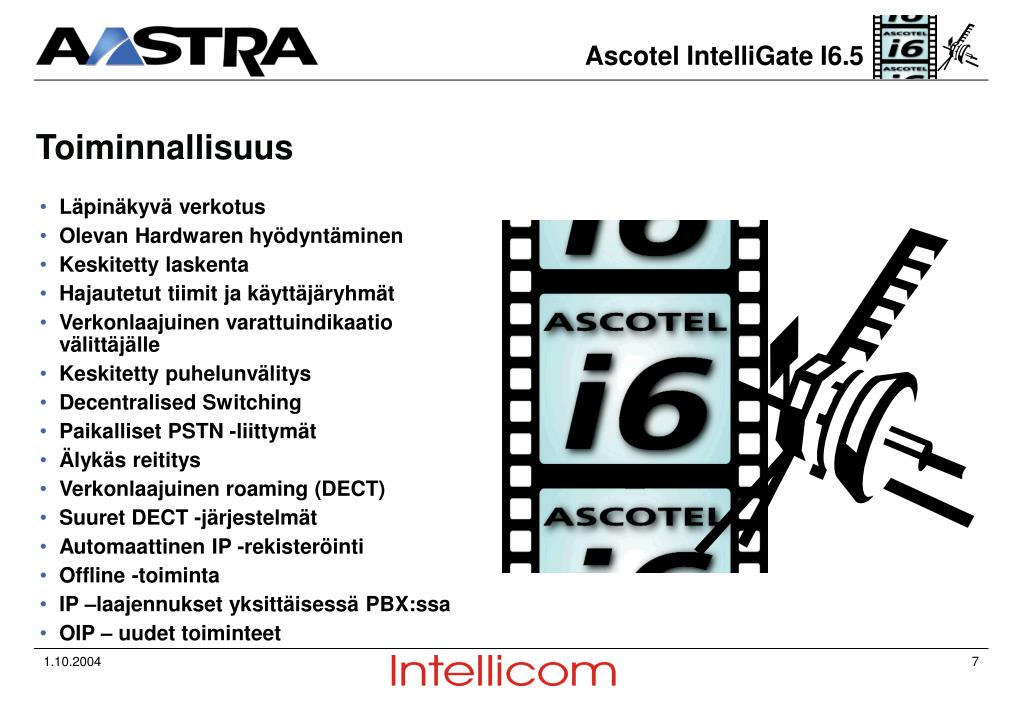

  • Läpinäkyvä verkotus

  • Olevan Hardwaren hyödyntäminen

  • Keskitetty laskenta

  • Hajautetut tiimit ja käyttäjäryhmät

  • Verkonlaajuinen varattuindikaatio välittäjälle

  • Keskitetty puhelunvälitys

  • Decentralised Switching

  • Paikalliset PSTN -liittymät

  • Älykäs reititys

  • Verkonlaajuinen roaming (DECT)

  • Suuret DECT -järjestelmät

  • Automaattinen IP -rekisteröinti

  • Offline -toiminta

  • IP –laajennukset yksittäisessä PBX:ssa

  • OIP – uudet toiminteet


L pin kyv toiminnallisuus

Satellite

Satellite

Läpinäkyvä toiminnallisuus

Master

  • Eri noodien tilaajat/alaliittymät toimivat kuten yhden PBX:n alaliittymät – täysin sama toiminnallisuus

  • Verkotus mahdollista myös käyttäen QSIG –signalointia (toiminnallisuus rajoitettu) IP-verkon tai PSTN kiinteillä yhteyksillä

  • Edut asiakkaalle

    • Ei rajoituksia toiminallisuuden suhteen verkossa

    • Helpompi ja joustavampi laajennettavuus lisäämällä – ei korvaamalla – HW komponentteja (esim. mahdollisuus laajentaa 2045 kapasiteettia lisäämällä 2025 sen sijaan, että laajennetaan 2065:ksi)

    • Investointien turvaaminen

    • Edellisen sukupolven Ascotel –järjestelmät (I3/I4) taikka 3rd party voidaan liittää verkoon QSIG -signaloinnilla

AD2

TransparentNetworking


Keskitetty laskenta

Keskitetty laskenta

Master

  • Master kerää kaiken laskentatiedon koko verkosta – mukaanlukien satelliitit ja IP –puhelimet

  • Edut asiakkaalle

    • Konsistentti laskutustieto tallennetaan keskitetysti

    • Helppo kustannusten allokointi myös etä-/kotityöntekijöille

    • Säästöä laskentajärjestelmässä (ei eri lisenssejä per satelliitti)

  • Edut partnerille

    • Helppo asennettavuus ja ylläpito

    • Koko verkon statistiikka yhdestä paikasta

    • Keskitetty hallinta ja ylläpito

Satellite

Satellite


Hajautetut ryhm t

Hajautetut ryhmät

Tiimin

jäsenet

Master

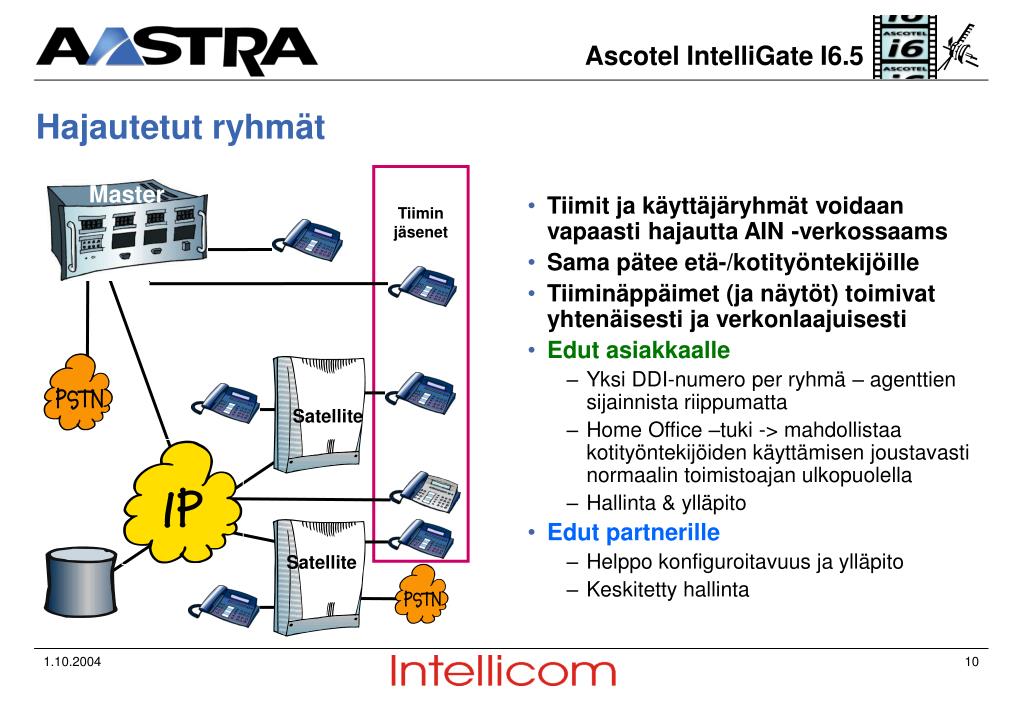

  • Tiimit ja käyttäjäryhmät voidaan vapaasti hajautta AIN -verkossaams

  • Sama pätee etä-/kotityöntekijöille

  • Tiiminäppäimet (ja näytöt) toimivat yhtenäisesti ja verkonlaajuisesti

  • Edut asiakkaalle

    • Yksi DDI-numero per ryhmä – agenttien sijainnista riippumatta

    • Home Office –tuki -> mahdollistaa kotityöntekijöiden käyttämisen joustavasti normaalin toimistoajan ulkopuolella

    • Hallinta & ylläpito

  • Edut partnerille

    • Helppo konfiguroitavuus ja ylläpito

    • Keskitetty hallinta

Satellite

Satellite


Hajautettu ryhm esimerkki

AIP

AD2

Standard

382

Hajautettu ryhmä (esimerkki)

Router

Router

AIP

AD2 over IP

AD2 Standard

371

372

Tiimi-näppäimet

367

368

369


Keskitetty puhelunv litys

Keskitetty puhelunvälitys

Master

  • Yksi välittäjä näkee koko verkon alaliittymien tilan

  • Useampia välittäjiä voidaan käyttää ja lisätä tarpeen mukaan

  • Välittäjä voi sijaita Masterissa tai satelliitissa

  • Välityspaikka voi “tuurata” toista joustavasti

  • Voidaan käyttää joko Office 1550 taikka Office 1560

  • Edut asiakkaalle

    • Yksi keskitetty välittäjä voi hoitaa koko verkon puhelunvälityksen

    • Joustavuus – sijainnista riippumaton

    • Load sharing: yksi yhteinen jono mikäli verkossa useita välittäjiä

Satellite

Satellite


Direct switching

Signalointi

Media stream

Direct Switching

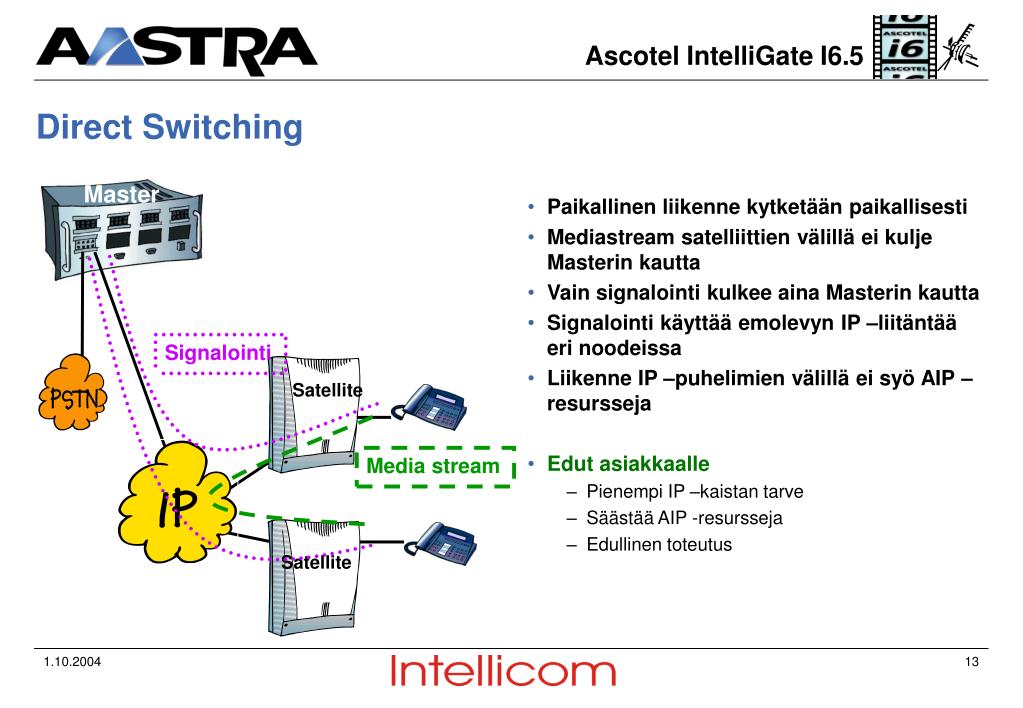

Master

  • Paikallinen liikenne kytketään paikallisesti

  • Mediastream satelliittien välillä ei kulje Masterin kautta

  • Vain signalointi kulkee aina Masterin kautta

  • Signalointi käyttää emolevyn IP –liitäntää eri noodeissa

  • Liikenne IP –puhelimien välillä ei syö AIP –resursseja

  • Edut asiakkaalle

    • Pienempi IP –kaistan tarve

    • Säästää AIP -resursseja

    • Edullinen toteutus

Satellite

Satellite


Direct switching skenaarioita

Direct Switching skenaarioita

Office 35IP

Office 35IP

  • Hajautettu switching eli

  • Media streamin kulku eri skenaarioissa

    • IP puhelin - IP puhelin

    • IP puhelin - Satelliitti

    • IP puhelin - Master

    • Satelliitti - Satelliitti

    • Master - Satelliitti

Sat

Master

Office 35IP

Office 35IP

Sat


Paikallinen pstn

Satellite

Paikallinen PSTN

Master

  • Paikalliset alaliittymät

  • Satellittien alaliittymät voivat käyttää oletusarvoisesti paikallista PSTN -liitäntää

    • IP puhelimille oletusreitti konfiguroitava

    • Jos ei paikallista PSTN -liittymää, oletusreititys voidaan vapaasti konfiguroida

    • Least cost routing konfiguroitavissa ja yhdistettävissä

  • Myös yksi keskitetty PSTN mahdollista

    • Kustannusoptimointi - keskitetty PRI vaiko muutama paikallinen BRI per satelliitti

  • Edut asiakkaalle

    • Pienempi kaistan tarve

    • Säästää AIP -resursseja

    • Älykäs reititys (paikallispuhelun hintaetu)

Satellite


Lyk s reititys

Älykäs reititys

  • Loop avoidance – ylimääräiset linkit katkaistaan kun puhelu siirtyy/siirretään useampaan kertaan

  • Jos puhelu päätyy useampien siirtojen jälkeen yhteen satelliittiin niin verkon eikä PBX:ien resursseja ei käytetä enempää kuin on välttämätöntä

  • Edut asiakkaalle

    • Minimoi AIP- ja verkon resurssien käytön

    • Säästää verkon investointeja ja käyttökuluja – vähemmän puhekanavia verkossa


Verkonlaajuinen roaming

456

456

456

Verkonlaajuinen roaming

Rajoitus: Ei tarkoita seamless handover noodien välillä

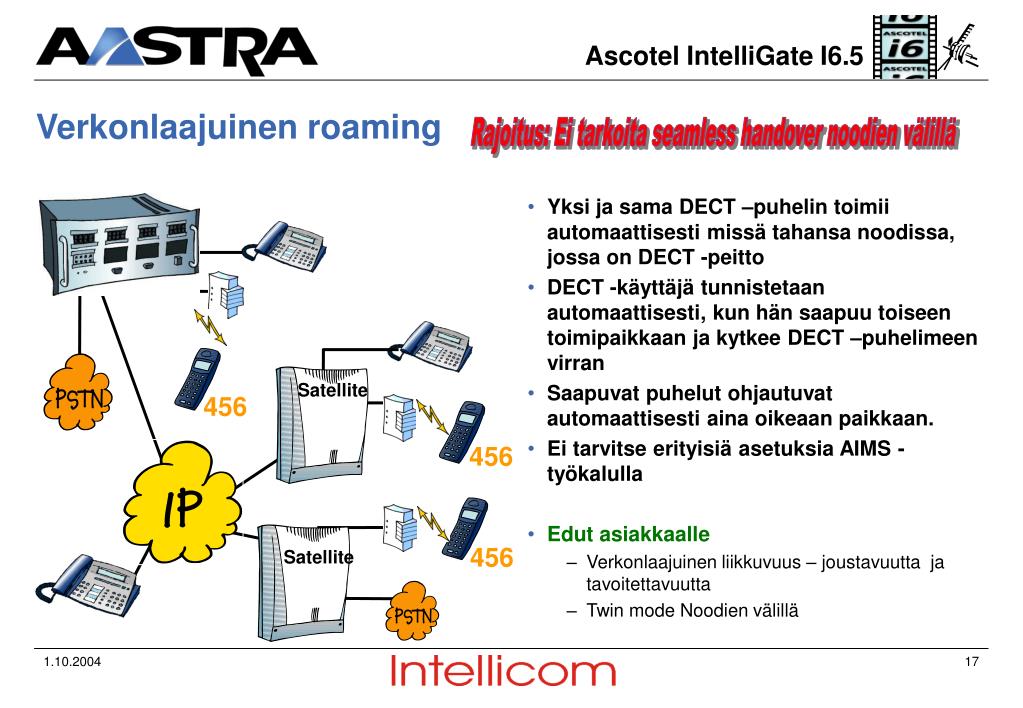

  • Yksi ja sama DECT –puhelin toimii automaattisesti missä tahansa noodissa, jossa on DECT -peitto

  • DECT -käyttäjä tunnistetaan automaattisesti, kun hän saapuu toiseen toimipaikkaan ja kytkee DECT –puhelimeen virran

  • Saapuvat puhelut ohjautuvat automaattisesti aina oikeaan paikkaan.

  • Ei tarvitse erityisiä asetuksia AIMS -työkalulla

  • Edut asiakkaalle

    • Verkonlaajuinen liikkuvuus – joustavuutta ja tavoitettavuutta

    • Twin mode Noodien välillä

Master

Satellite

Satellite


Suuret dect j rjestelm t

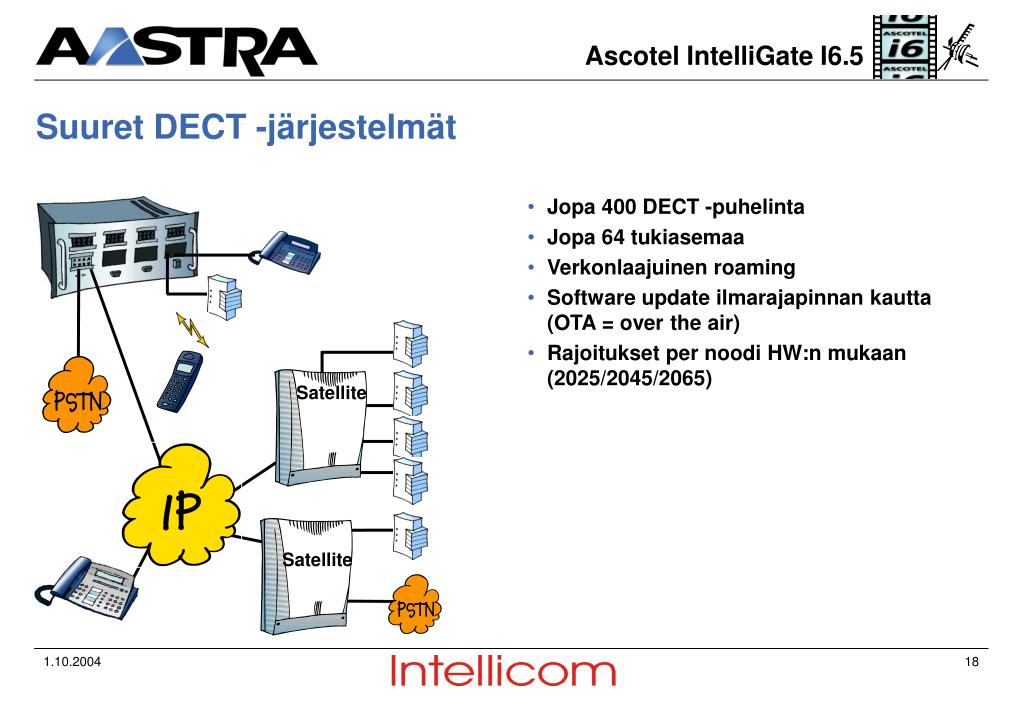

Suuret DECT -järjestelmät

  • Jopa 400 DECT -puhelinta

  • Jopa 64 tukiasemaa

  • Verkonlaajuinen roaming

  • Software update ilmarajapinnan kautta (OTA = over the air)

  • Rajoitukset per noodi HW:n mukaan (2025/2045/2065)

Satellite

Satellite


Automaattinen ip rekister inti dhcp dns

Satellite

Automaattinen IP -rekisteröinti (DHCP, DNS)

Master

  • Kun vain verkko tukee DHCP ja DNS....

  • ...Plug and play asennus IP -päätelaitteille

  • Automaattinen IP –osoitteen jako

    • Master PBX

    • Kaikki satelliitit

    • Kaikki IP -puhelimet

    • Kaikki AIP:t

  • Manuaalisia asetuksia voi toki myös käyttää

  • Edut asiakkaalle ja partnerille

    • Laajempien verkkojen helppo hallittavuus

    • Lisää joustavuutta

DHCP Server

Satellite


Offline moodi

Satellite

Satellite

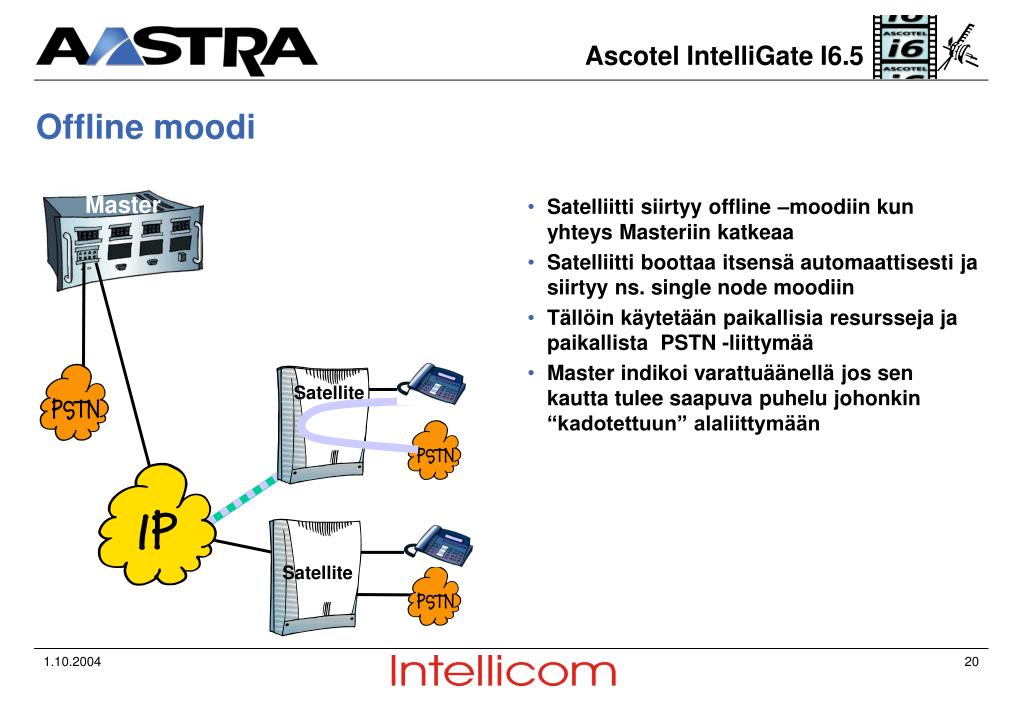

Offline moodi

Master

  • Satelliitti siirtyy offline –moodiin kun yhteys Masteriin katkeaa

  • Satelliitti boottaa itsensä automaattisesti ja siirtyy ns. single node moodiin

  • Tällöin käytetään paikallisia resursseja ja paikallista PSTN -liittymää

  • Master indikoi varattuäänellä jos sen kautta tulee saapuva puhelu johonkin “kadotettuun” alaliittymään

Satellite


Keskitetty hallinta ja yll pito

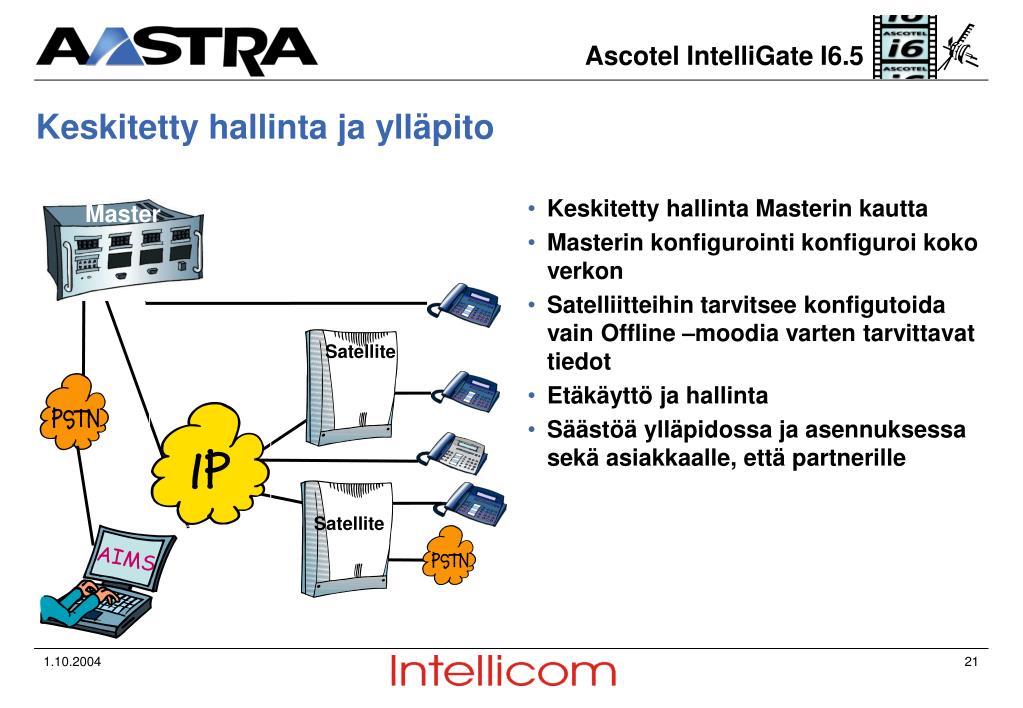

Keskitetty hallinta ja ylläpito

  • Keskitetty hallinta Masterin kautta

  • Masterin konfigurointi konfiguroi koko verkon

  • Satelliitteihin tarvitsee konfigutoida vain Offline –moodia varten tarvittavat tiedot

  • Etäkäyttö ja hallinta

  • Säästöä ylläpidossa ja asennuksessa sekä asiakkaalle, että partnerille

Master

Satellite

Satellite

AIMS


Smart resource reservation tiimeille

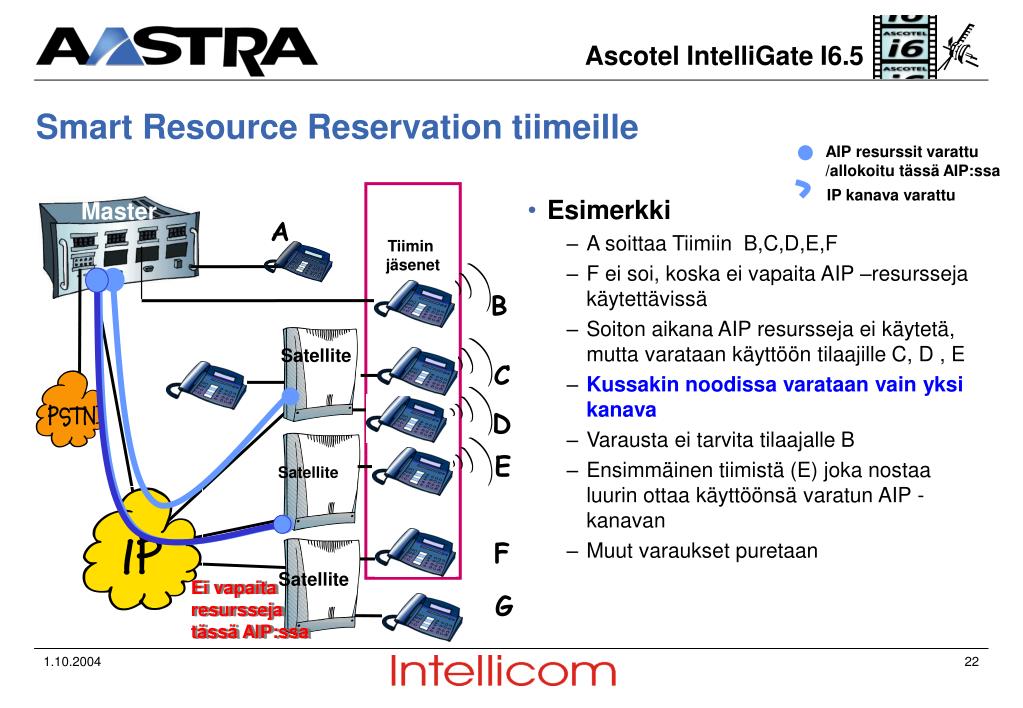

Smart Resource Reservation tiimeille

AIP resurssit varattu/allokoitu tässä AIP:ssa

IP kanava varattu

Tiimin

jäsenet

  • Esimerkki

    • A soittaa Tiimiin B,C,D,E,F

    • F ei soi, koska ei vapaita AIP –resursseja käytettävissä

    • Soiton aikana AIP resursseja ei käytetä, mutta varataan käyttöön tilaajille C, D , E

    • Kussakin noodissa varataan vain yksi kanava

    • Varausta ei tarvita tilaajalle B

    • Ensimmäinen tiimistä (E) joka nostaa luurin ottaa käyttöönsä varatun AIP -kanavan

    • Muut varaukset puretaan

Master

A

B

Satellite

C

D

E

Satellite

F

Satellite

Ei vapaita

resursseja

tässä AIP:ssa

G


Ip parannuksia standalone pbx

Signalling

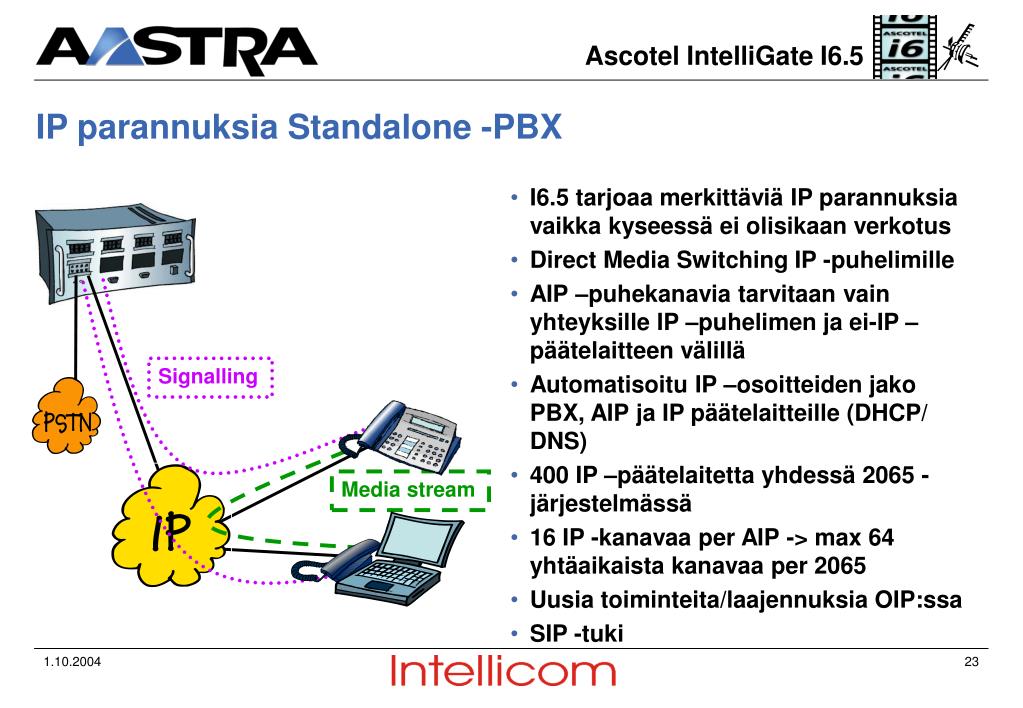

IP parannuksia Standalone -PBX

  • I6.5 tarjoaa merkittäviä IP parannuksia vaikka kyseessä ei olisikaan verkotus

  • Direct Media Switching IP -puhelimille

  • AIP –puhekanavia tarvitaan vain yhteyksille IP –puhelimen ja ei-IP –päätelaitteen välillä

  • Automatisoitu IP –osoitteiden jako PBX, AIP ja IP päätelaitteille (DHCP/ DNS)

  • 400 IP –päätelaitetta yhdessä 2065 -järjestelmässä

  • 16 IP -kanavaa per AIP -> max 64 yhtäaikaista kanavaa per 2065

  • Uusia toiminteita/laajennuksia OIP:ssa

  • SIP -tuki

Media stream


I6 5 rajoitukset keskitetyt resurssit

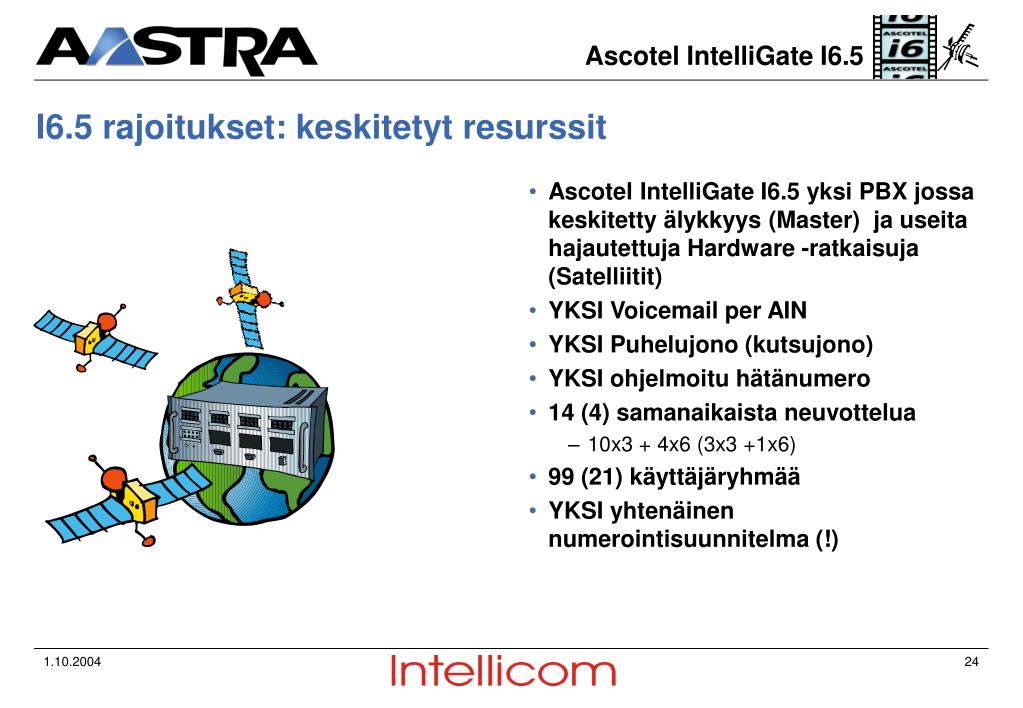

I6.5 rajoitukset: keskitetyt resurssit

  • Ascotel IntelliGate I6.5 yksi PBX jossa keskitetty älykkyys (Master) ja useita hajautettuja Hardware -ratkaisuja (Satelliitit)

  • YKSI Voicemail per AIN

  • YKSI Puhelujono (kutsujono)

  • YKSI ohjelmoitu hätänumero

  • 14 (4) samanaikaista neuvottelua

    • 10x3 + 4x6 (3x3 +1x6)

  • 99 (21) käyttäjäryhmää

  • YKSI yhtenäinen numerointisuunnitelma (!)


Office 1560 ja office 1560ip uusi pc pohjainen v lityspaikka ascotel intelligate j rjestelmiin

Office 1560 ja Office 1560IP

Uusi PC –pohjainen välityspaikka Ascotel IntelliGate -järjestelmiin


Office 1560 yhteenveto

Office 1560, yhteenveto

Office 1560...

  • korvaa nykyisen Office 1550 -ratkaisun

  • ei tarvitse S-bus adapteria

  • ei tarvitse paikallista tietokantaa

  • toimii joko AD2 –puhelimen kanssa tai puhtaana IP -päätelaitteena

  • pohjautuu Ascotel IntelliGate OIP:iin

  • tukee useamman välittäjän työryhmiä tehokkaasti

  • käyttöliittymä pitkälti sama kuin Office 1550

  • näyttää paikalla/poissaolotiedot

  • hinnoittelu muuttunut – hinta PBX:n mukaan

  • toteutettu uusia parannushedotuksia


K ytt liittym

Käyttöliittymä

  • Käyttö ja käyttöliittymä kuten Office 1550

  • Uusittu näppäimistö -kenttä

  • Poissaolotietojen synkronointi Microsoft Exchange:n kautta

  • Laajennetut hakumahdollisuudet


Liit nt k ytett ess office puhelinta

Liitäntä käytettäessä Office -puhelinta

Office 1560 kontrolli/ohjaus

OIP Server

ei-dedikoitu

yhteinen CTI

-sovellusten ja

Office 1600IP kanssa

Office 35/45 puhe

AD2

Ascotel IntelliGate


Voice over ip ratkaisu

Voice over IP -ratkaisu

Office 1560IP

kontrolli

OIP Server

ei-dedikoitu

USB sankaluuripuhe

AIP6350/AIP6500

Ascotel IntelliGate


  • Login
