Mobile IPv6 (RFC 3775) 20062981 윤창식 20041737 황동윤
순 서 • 개 요 • 필 요 성 • 특 징 • 추가된 메시지 특징 • 동작 순서 • 보 안 • 사 례
개 요 ◦ Mobile 장치들의 이동성 표준 (IETF) ◦ IPv6의 기능들을 그대로 이용 ◦ U-IT389 정책에 따른 정부의 지원
표준화 현황 • Mobile IPv6 표준 현황 자료출처 : 한국정보통신기술협회(TTA), http://www.tta.or.kr
표준화 현황 • mip6 WG 표준 현황 자료출처 : IETF Working Group, http://www.ietf.org
표준화 현황 - mip6 WG 표준화 작업 현황 자료출처 : IETF Working Group, http://www.ietf.org
필 요 성 Home Network Foreign Network 보안 / 안정적인 연결 유지
특 징 ◦ 128bit 주소 사용 ◦ 효과적인 이동성 ◦ MN이 CoA를 직접 생성 → FA(Foreign Agent) 불필요 ◦ Routing optimization를 통하여 이동노드와 대응노드 직접통신 가능 MN(이동노드), CoA(새로운 주소)

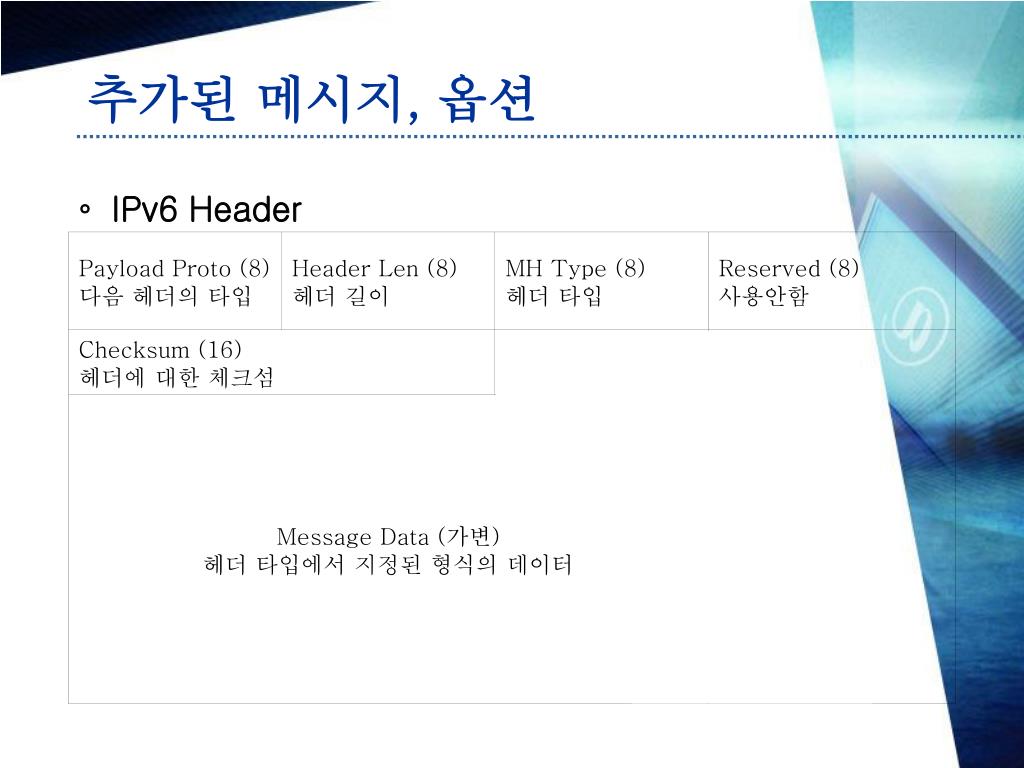

추가된 메시지, 옵션 ◦ IPv6 Header
추가된 메시지, 옵션 • ◦ 바인딩 관리 • Binding Update (BU) • 현재 바인딩을 HA및 CN에게 통보 • Binding Acknowledgement (BAck) • 바인딩 업데이트에 대한 응답 • Binding Refresh Request (BRR) • 바인딩을 요청하는 메시지 • Binding Error (BE) • 바인딩 오류 HA(홈에이전트), CN(대응노드)
추가된 메시지, 옵션 • ◦ 바인딩 승인 • Home Test Init (HoTI)이동노드에서의 홈 에이전트를 거쳐 대응노드까지 키를 얻기위해 보내는초기화 메시지 • Care-of Test Init (CoTI)이동노드에서 대응노드까지 보내는 키를 얻기위한 초기화 메시지 • Home Test (HoT)대응노드에서 홈에이전트를 거쳐 이동노드까지 보내는 HoTI에 대한 응답 • - Care-of Test (CoT)대응노드에서 이동노드까지 보내는 CoTI에 대한 응답 이동노드 홈에이전트 대응노드 HoTI HA CoTI HA HoT CoT
동작순서 1. 모바일 노드가 홈 네트워크에 체류 CN Internet Home N/W HA 모바일 노드는 홈 주소로 통신 HA(홈에이전트), CN(대응노드)
동작순서 2. 모바일 노드가 다른 네트워크로 이동 CN 3) 모바일 노드는 홈에이전트에게 바인딩 갱신 메시지를 보내 자신의 홈주소와 임시주소를 통지 Internet Home N/W Foreign N/W HA 4) 홈에이전트는 받은 홈 주소와 임시주소를 바인딩 캐쉬에 기록하여 바인딩 형성 5) 홈 에이전트와 모바일 노드 사이에 터널(tunnel)을 구축 1) 모바일 노드는 자신이 다른 네트워크에 이동하였으며 더 이상 홈 주소로 통신 할 수 없다는 것을 감지 2) 모바일 노드는 이동한 네트워크에서 사용 가능한 새로운 임시주소를 구성
동작순서 3. 대응노드가 모바일 노드에게 패킷 송신 (삼각 라우팅, Triangular Routing) CN Internet Home N/W Foreign N/W HA MN 1) 대응 노드는 모바일 노드의 홈 주소로 패킷 송신 2) 모바일 노드의 홈 네트워크로 전달된 패킷을 홈에이전트가 가로챔 3) 홈에이전트는 바인딩 캐쉬에 기록된 모바일 노드의 임시주소를 이용해 가로챈 패킷을 모바일 노드에게 전달
동작순서 4. 모바일 노드가 대응 노드에게 패킷 송신 (삼각 라우팅, Triangular Routing) CN 2) 홈 에이전트는 터널링(tunneling)과정에서 생긴 바깥 헤더를 벗기고 원래 패킷을 대응 노드에게 보냄 Internet Home N/W Foreign N/W HA MN 1) 모바일 노드는 홈 주소를 근원지 주소(source address)로기록하여 이전에 구축한 터널을 이용하여 홈 에이전트에게 패킷을 보냄
동작순서 5. 모바일 노드가 대응 노드에게 임시주소 통지 (Care of Registration) CN 3) 대응 노드는 받은 홈 주소와 임시주소를 바인딩 캐쉬에 기록하여 바인딩을 형성 2) 모바일 노드는 대응 노드에게 바인딩 갱신 메시지를 보내 자신의 홈 주소와 임시주소를 통지 Internet Home N/W Foreign N/W HA 1) 모바일 노드는 복귀 라우팅 가능 (Return Routability) 과정을 통해 대응 노드와 신뢰 관계를 형성 MN
동작순서 6. 대응 노드가 모바일 노드에게 패킷 송신 (Route Optimization) CN 1) 대응 노드는 바인딩 캐쉬에서 모바일 노드의 정보를 찾고 홈 주소 대신 임시 주소로 직접 패킷을 송신 2) 패킷은 홈 주소를 거치지 않고 모바일 노드에게 직접 전달 Internet Home N/W Foreign N/W HA MN
동작순서 7. 모바일 노드가 대응 노드에게 패킷 송신 (Triangular Routing) CN 모바일 노드는 임시주소를 근원지 주소 (source address)로 기록하여 홈 에이전트를 거치지 않고 대응 노드에게 직접 패킷을 보냄 Internet Home N/W Foreign N/W HA MN
동작순서 8. 바인딩 유효시간이 얼마 안남았을경우 • 대응노드에선 이동노드와의 연결이 끊길것으로 판단을 한다 • 대응노드는 이동노드에게 바인딩 갱신 요청메시지(BRR)를 전송한다. CN Internet Home N/W Foreign N/W HA 3) 이동노드는 바인딩 갱신 메시지(BU)를전송한다 4) 유효시간이 연장된다. MN
보 안 ◦ Return Routability (이동노드 ↔ 대응노드) 대응 노드와 이동 노드간의 불안전한 경로 Return Routability Procedure라는 인증절차를 수행 이동노드에서 키 생성 요청 -> 대응노드에서 키를 생성 -> 이동노드와 공유 이동노드 : 키를 이용하여 Binding Update 메시지, 대응 노드에게로 보냄 대응노드 : 키를 확인하여 Binding Update 메시지 인증 이동노드 : HoA와 CoA를 Binding Cache에 저장 대응노드, 이동 노드 간 HA를 경유하지 않고 직접 전달 ◦ IPSec (이동노드 ↔ 홈에이전트)
사 례 ◦ 미츠비시 종합연구소 - 아이피토크 (일본) IPv6에 기반한 Mobile IP폰을 개발(2007년 2월) 개개 단말마다 글로벌 주소가 부여-인터넷에 직접 접속 IPv6에 적합한 제품으로 인정하는 「IPv6 Ready Logo」를 취득
사 례 ◦ 3G-WLAN 로밍 3G와 무선 LAN 간의 IP 연결을 보장하는 기능을 수행 신호강도를 통해 이를 감지 새로운 주소(CoA)를 생성하고, 홈에이전트(HA)에 등록 무선 LAN 접속 불가능지역 이동시 3G 디바이스를 사용
