桃園縣市區道路再生瀝青混凝土 鋪面品質管制. 簡報人:周技正彥士 時 間: 99 年 5 月 18 日 地 點:國立中央大學 E-134 會議室. 簡報大綱. 一 。 前言 二 。 工程品質管理機制 三 。 工程品質管制及督導情形 四 。 創新作為及效益 五 。 結論與建議. 1/29. 一。前言. 政策目標: 桃園縣多年來持續將 「路平」 視為重要 施政目標。

Download Presentation

桃園縣市區道路再生瀝青混凝土 鋪面品質管制

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


6480134

桃園縣市區道路再生瀝青混凝土

鋪面品質管制

簡報人:周技正彥士

時 間:99年5月18日

地 點:國立中央大學E-134會議室


6480134

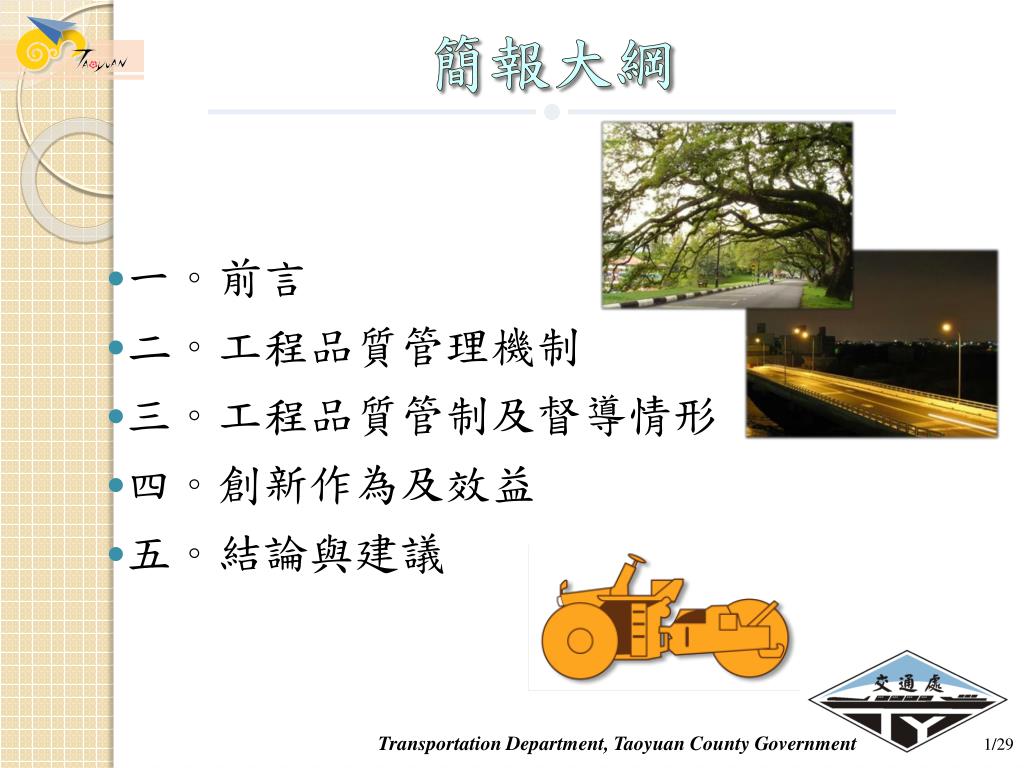

簡報大綱

  • 一。前言

  • 二。工程品質管理機制

  • 三。工程品質管制及督導情形

  • 四。創新作為及效益

  • 五。結論與建議

1/29


6480134

一。前言

  • 政策目標:桃園縣多年來持續將「路平」視為重要施政目標。

  • 道路養護策略及要素:『路平』是道路工程規劃、設計、施工、品質管制、驗收、管理維護策略的綜合成果展現,道路管理應導入ISO的觀念,以顧客需求為導向結合P、D、C、A的管理手法 。

  • 養護計畫-(方法、人力編制、經費)

2/29


6480134

一。前言

  • 養護計畫- 方法

分區分組管理

  • 桃園縣道路養護管理機關

縣道14條202,

鄉道127條621公里!!

3/29


6480134

一。前言

  • 養護計畫- 方法

D

P

A

C

4/29


6480134

一。前言

  • 養護計畫- 人力編制

科長

(一人)

  • 桃園縣總計13鄉鎮市

  • 面積:1,220KM2

  • 人口數:199萬人(全國第三)

  • 道路面積:876萬M2

  • 汽機車數:160萬輛

  • (機100、汽60)

技士

(三人)

技佐

(一人)

21人!!

書記

(一人)

約聘人員

(六人)

約僱人員

(八人)

僱工人員

(一人)

5/29


6480134

一。前言

  • 養護計畫- 經費

  • 年度自養工程

養護經費來源:由中央徵收的汽燃稅經交通部、財政部依所養護的縣、鄉道長度面積及重車比率做分配,從民國90年開始至今桃園縣政府每年縣鄉道養護工程經費約為2億8仟萬元整。

91~98年度養護之經費及道路資料統計表

6/29


6480134

一。前言

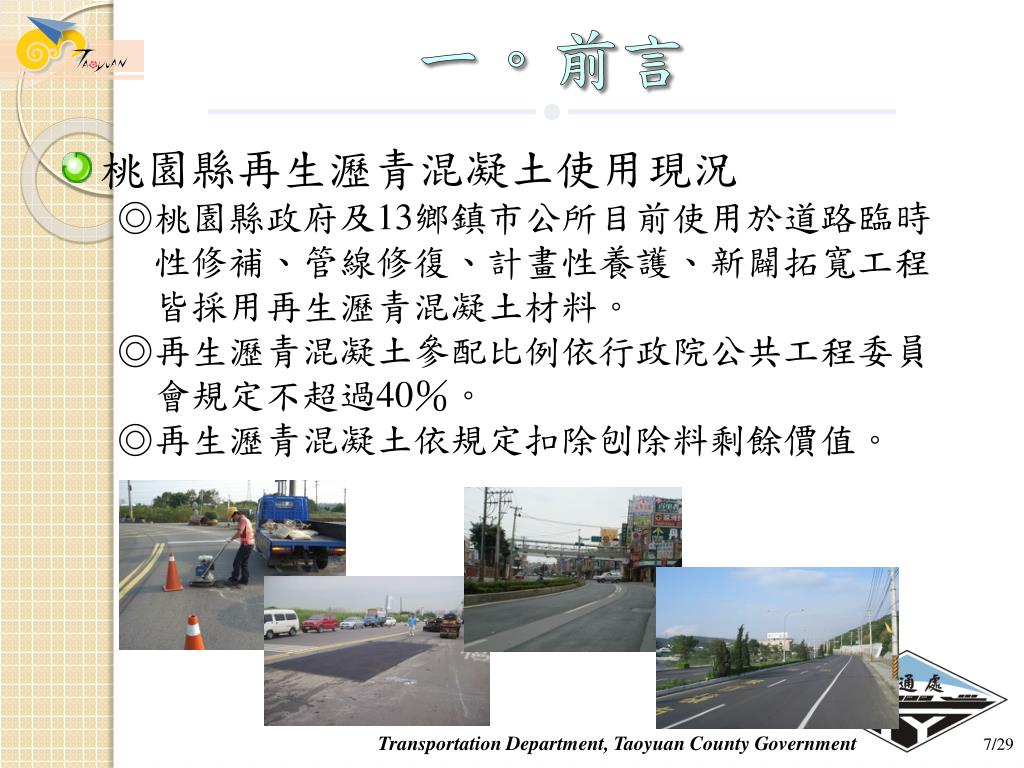

  • 桃園縣再生瀝青混凝土使用現況

  • ◎桃園縣政府及13鄉鎮市公所目前使用於道路臨時

  • 性修補、管線修復、計畫性養護、新闢拓寬工程

  • 皆採用再生瀝青混凝土材料。

  • ◎再生瀝青混凝土參配比例依行政院公共工程委員

  • 會規定不超過40%。

  • ◎再生瀝青混凝土依規定扣除刨除料剩餘價值。

7/29


6480134

二。工程品質管理機制

  • 落實品質管理制度

桃園縣政府品質管制

施工單位

監造單位

主辦單位

監造計畫審核

品管、施工計畫書

及配合設計審查

生產管制

品質管制

勞安計畫

環保計畫

交維計畫

施工品質督導

現場勘查

缺失改善追蹤

材料設備抽驗

不合格管制及矯正措施

施工品質查核

缺失改善追蹤

8/29


6480134

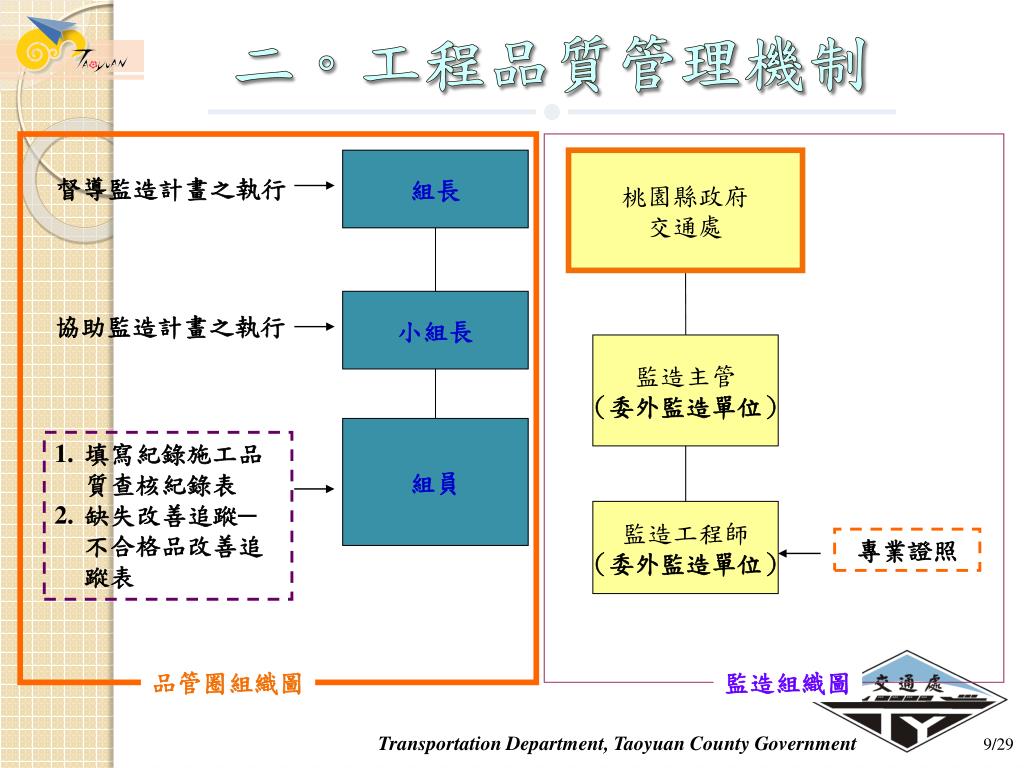

組長

督導監造計畫之執行

小組長

協助監造計畫之執行

組員

二。工程品質管理機制

桃園縣政府

交通處

監造主管

(委外監造單位)

  • 填寫紀錄施工品質查核紀錄表

  • 缺失改善追蹤─不合格品改善追蹤表

監造工程師

(委外監造單位)

專業證照

品管圈組織圖

監造組織圖

9/29


6480134

二。工程品質管理機制

  • 施工品質管理

96年度起實施試舖制度!!

(一)施工前說明會

(二)工程試鋪作業

(三)三級品管機制:

1.承包廠商施工自主檢查表

  • 2.工程監造單位施工查驗紀錄表

    3.工程主辦單位品質督導紀錄表

    (四)瀝青材料試驗報告

    (五)平坦度檢測

承辦人 王小明

科長 王中明

處長 王大明

10/29


6480134

二。工程品質管理機制

  • 施工品質管理

(一)施工前說明會

1.計畫性管線挖掘計畫確認。

2.人手孔減量數量及位置。

3.年度施工規範、材料檢驗事項

宣導。

4.施工相關疑慮釐清。

(二)工程試鋪作業

1.本府自96年度起工程長度超過

1KM須辦理試鋪作業,包含主

要施工流程、材料抽驗等,確

認無誤尚可進行後續施工。

11/29


6480134

二。工程品質管理機制

依抽驗紀錄表

逐項查驗

並填寫

1.施工情形.

3.施工有關紀錄.

2.工程材料.

4.材料測試之力學性.

退還並限期改善

1.不合格品之位置.

2.不合格品之數量.

3.不合格品影響程度.

決定檢驗標

的及數量

★依據監工日報表隨機系統抽樣.

不合格品管制

及追蹤

★規範辦理取樣TAF認可試驗室辦理測試.

材料設備

取樣暨試驗

YES

NO

1.依合約及相關規定 辦理複驗.

2.數據不足以判定合格與否,需額外取樣者.

3.程序所規定者.

試驗報告分析判定

複驗允

許與否

★依據:設計強度.

施工圖說.抽驗標準.

合格與否判定

NO

YES

材料及設備抽驗流程圖

准予備查

12/29


6480134

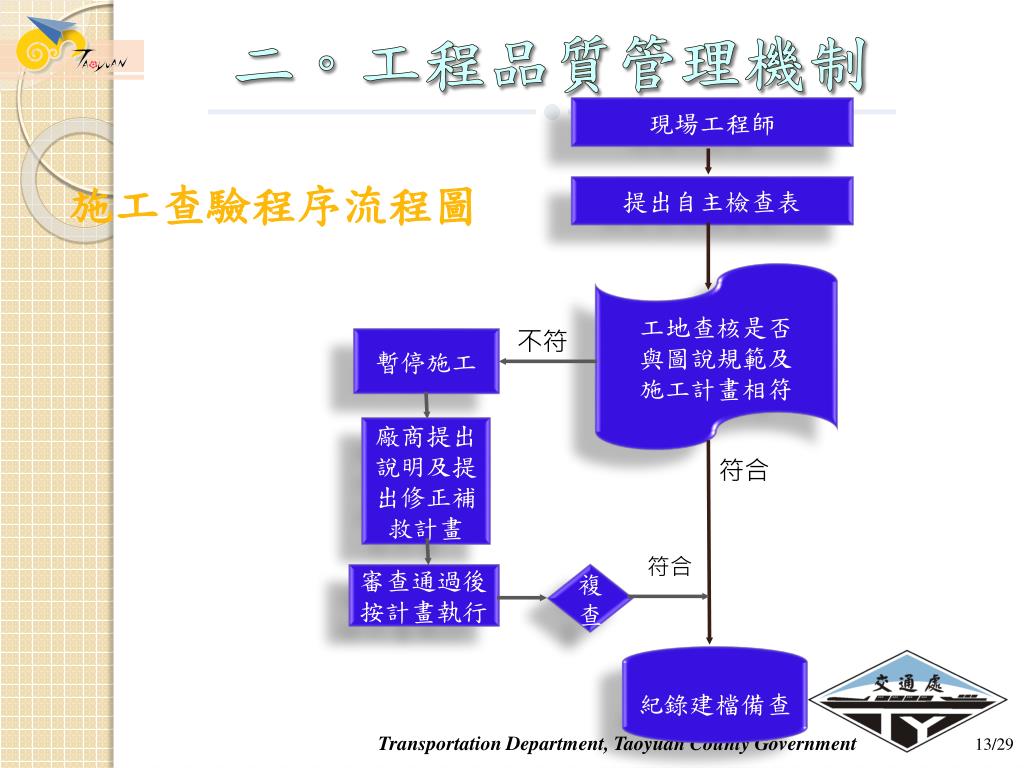

現場工程師

提出自主檢查表

工地查核是否

與圖說規範及

施工計畫相符

不符

暫停施工

廠商提出

說明及提

出修正補

救計畫

符合

符合

審查通過後

按計畫執行

複查

紀錄建檔備查

二。工程品質管理機制

施工查驗程序流程圖

13/29


6480134

二。工程品質管理機制

異常(不符合)狀況發生

填寫通知單暨改善表

  • 不合格品改善追蹤流程圖

不合格品改善追蹤流程圖

材料:不得使用

施工:修補.重做

現況接受

NG

矯正措施與預防措施

不接受

OK

審核

填寫異常矯正與預防措

施紀錄表報查証單位

評估結果

接受

同意結案

資料建檔

14/29


6480134

三。工程品質管制及督導情形

  • 瀝青混凝土路面工程施工抽查標準表(1/4)


6480134

三。工程品質管制及督導情形

  • 瀝青混凝土路面工程施工抽查標準表(2/4)


6480134

三。工程品質管制及督導情形

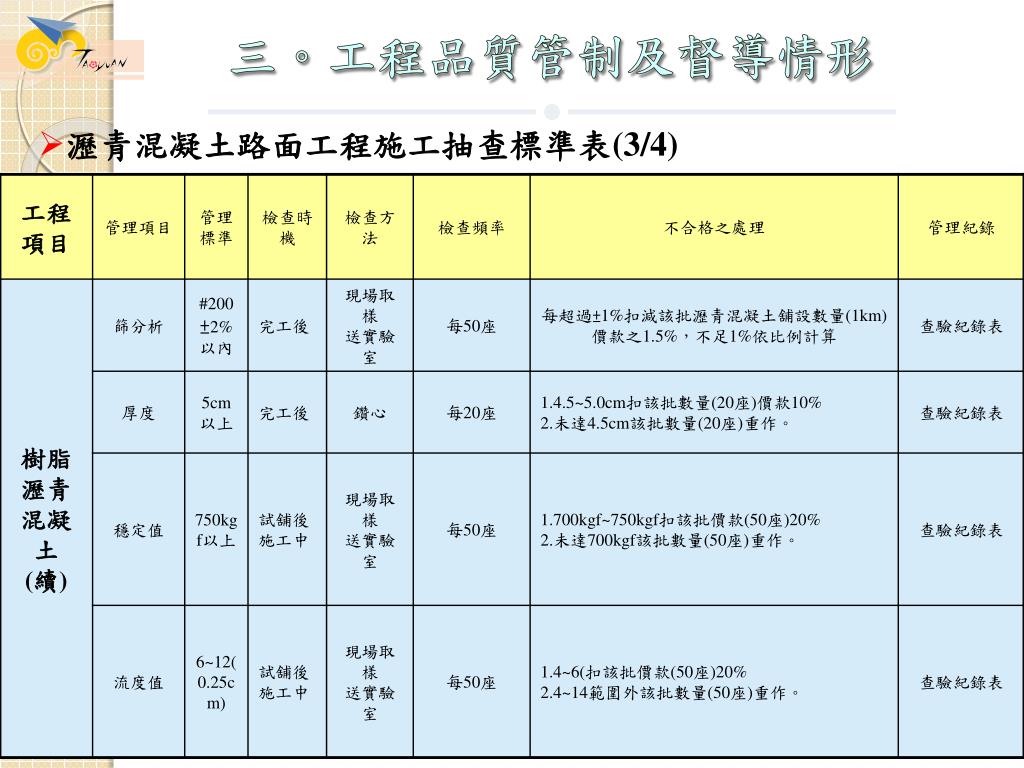

  • 瀝青混凝土路面工程施工抽查標準表(3/4)


6480134

三。工程品質管制及督導情形

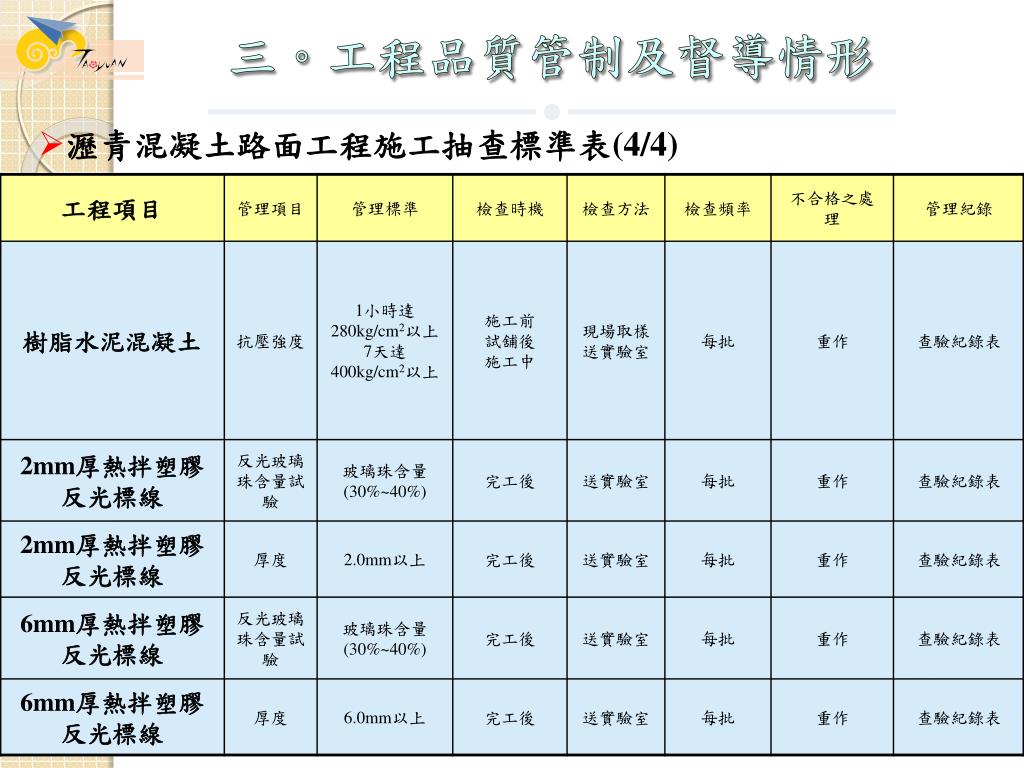

  • 瀝青混凝土路面工程施工抽查標準表(4/4)


6480134

三。工程品質管制及督導情形

樹脂水泥施工前查驗

安全衛生施工中查驗

刨除面施工中查驗

刨除面施工中查驗

19/29


6480134

三。工程品質管制及督導情形

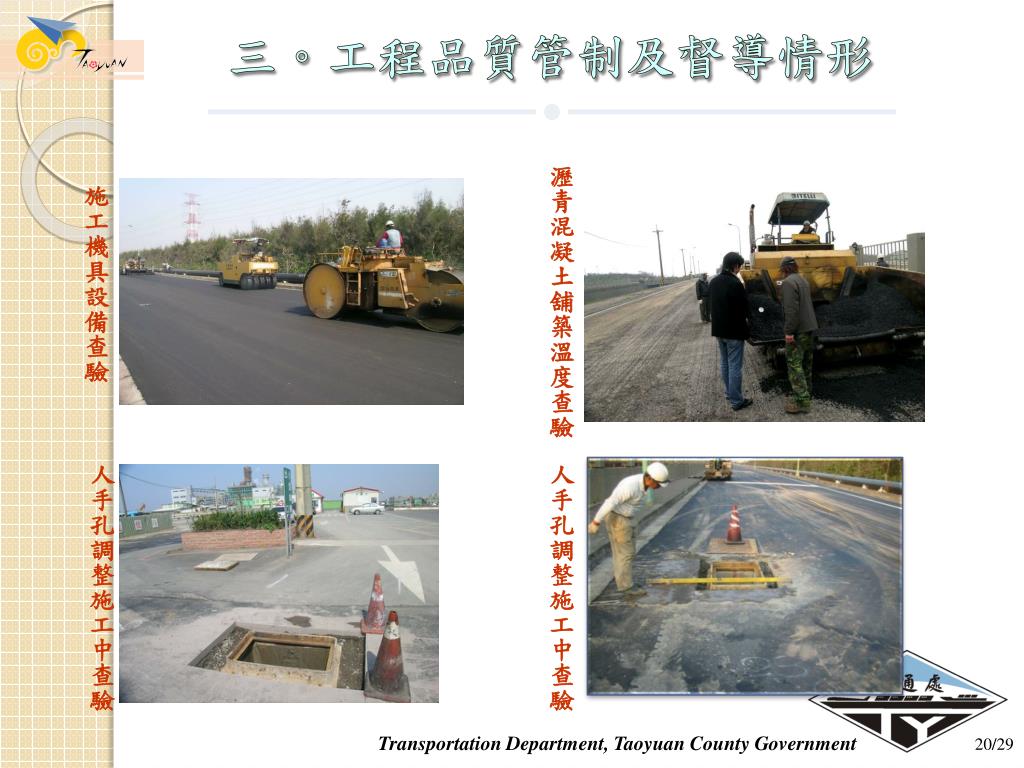

瀝青混凝土舖築溫度查驗

施工機具設備查驗

人手孔調整施工中查驗

人手孔調整施工中查驗

20/29


6480134

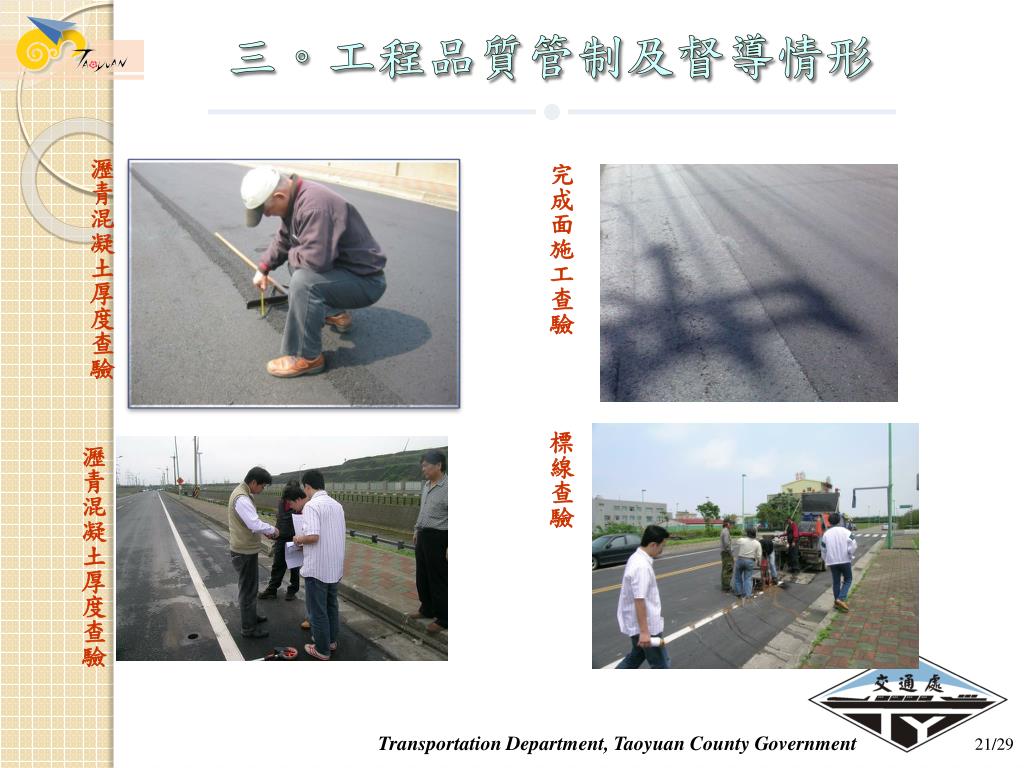

三。工程品質管制及督導情形

瀝青混凝土厚度查驗

完成面施工查驗

標線查驗

瀝青混凝土厚度查驗

21/29


6480134

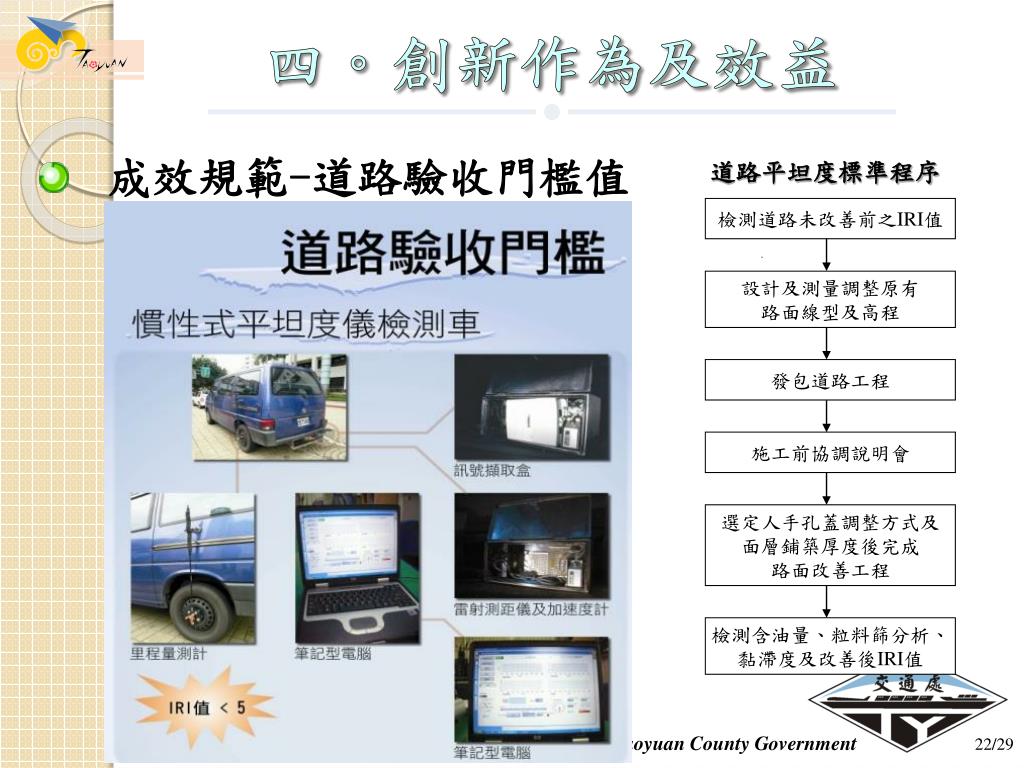

道路平坦度標準程序

檢測道路未改善前之IRI值

設計及測量調整原有

路面線型及高程

發包道路工程

施工前協調說明會

選定人手孔蓋調整方式及

面層鋪築厚度後完成

路面改善工程

檢測含油量、粒料篩分析、

黏滯度及改善後IRI值

四。創新作為及效益

  • 成效規範-道路驗收門檻值

22/29


6480134

檢測道路未改善前之IRI值

委外設計並測量,

調整原有路面線型及高程

發包養護工程

施工前協調

說明會

  • 1. 先調降人手孔至刨除面下,30%人手孔調降20cm。

    2. 面層鋪築5cm後再調升人手孔蓋

    高程與面層齊平

檢測含油量、粒料篩分析、黏滯度及改善後IRI值

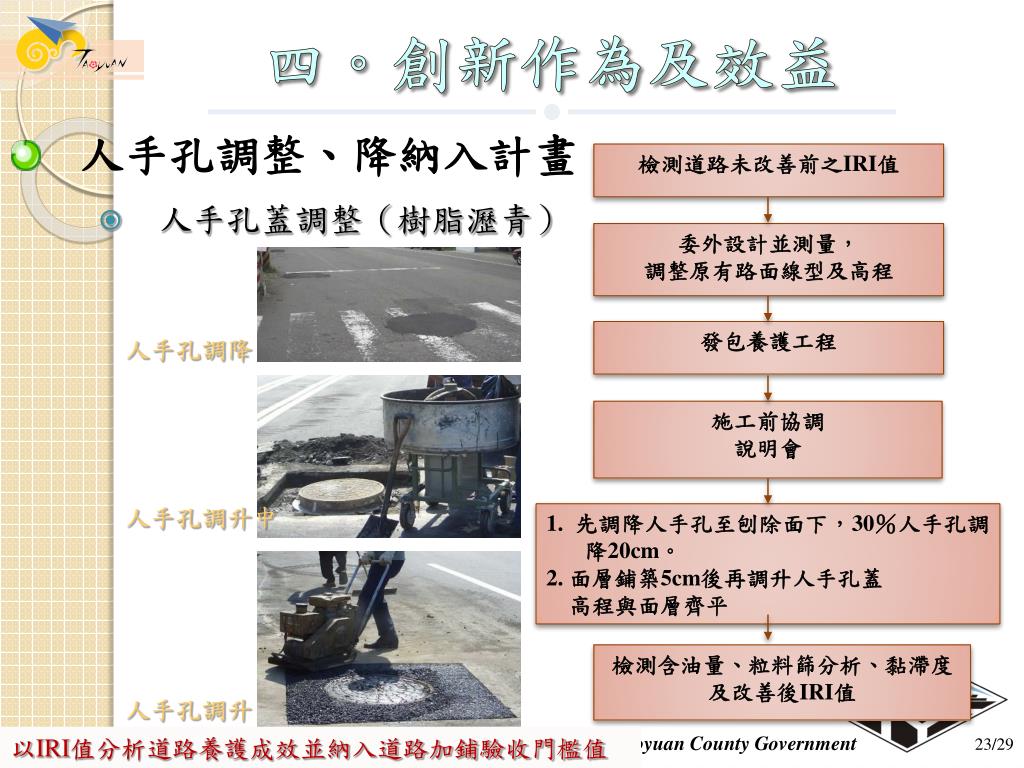

四。創新作為及效益

  • 人手孔調整、降納入計畫

  • 人手孔蓋調整(樹脂瀝青)

人手孔調降

人手孔調升中

人手孔調升

以IRI值分析道路養護成效並納入道路加鋪驗收門檻值

23/29

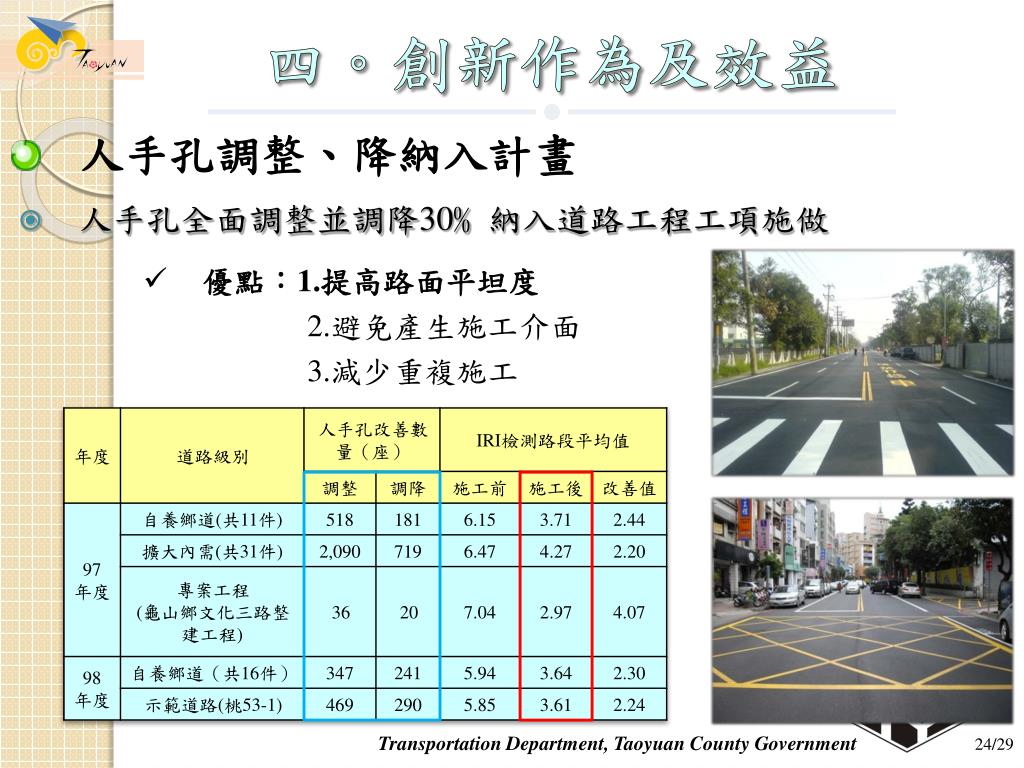

6480134

四。創新作為及效益

  • 人手孔調整、降納入計畫

  • 人手孔全面調整並調降30﹪納入道路工程工項施做

  • 優點:1.提高路面平坦度

    2.避免產生施工介面

    3.減少重複施工

24/29


6480134

四。創新作為及效益

  • 再生瀝青規範觀摩宣導

成果及制度說明

現場施工及檢測儀器展示

25/29


6480134

四。創新作為及效益

  • 道路工程施工、維護E化管理

路面維護管理系統

基本設施標案管考系統

依工程各案定期填報

95年建置完成,每兩年更新建置資料

橋梁管理系統

管線挖掘管理系統

96年10月1日起全縣上線

每兩年更新建置資料

26/29


6480134

四。創新作為及效益

以顧客需求為導向

94-98年度桃園縣政府交通處民意調查

  • 提供舒適道路景觀,建立優質交通環境。

  • 提供平坦舒適空間,建立優質行車動線。

  • 人手孔減量調整,使用路人減少旅途時間及增加安全性。

27/29


6480134

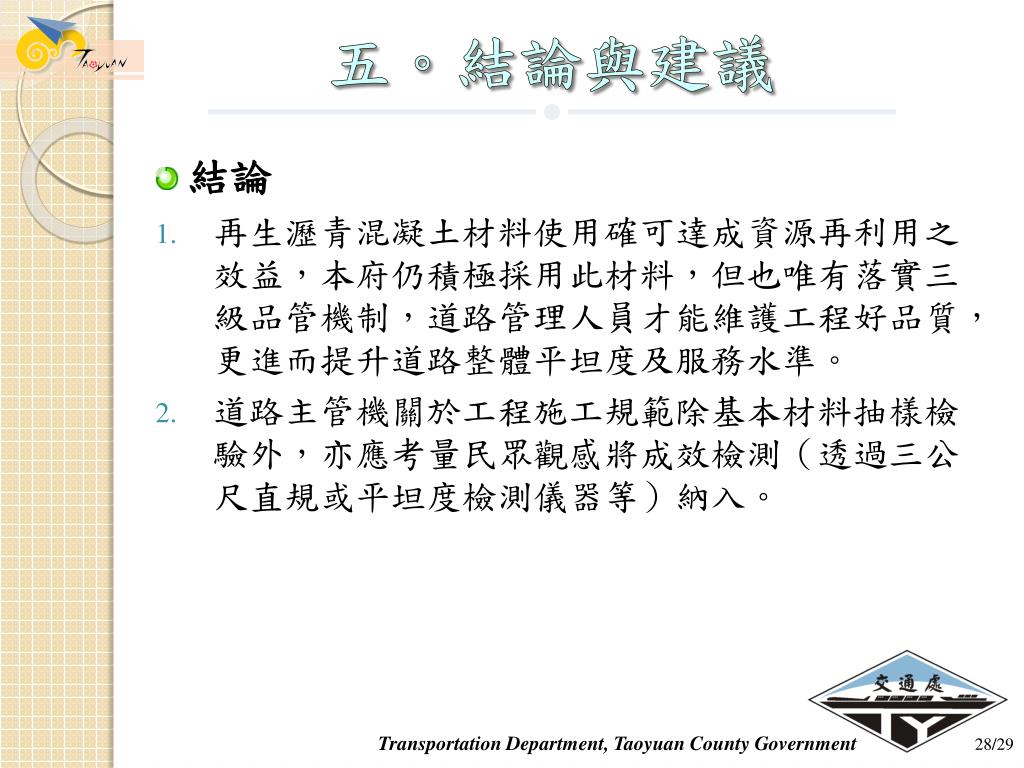

五。結論與建議

  • 結論

  • 再生瀝青混凝土材料使用確可達成資源再利用之效益,本府仍積極採用此材料,但也唯有落實三級品管機制,道路管理人員才能維護工程好品質,更進而提升道路整體平坦度及服務水準。

  • 道路主管機關於工程施工規範除基本材料抽樣檢驗外,亦應考量民眾觀感將成效檢測(透過三公尺直規或平坦度檢測儀器等)納入。

28/29


6480134

五。結論與建議

  • 建議

  • 道路管理單位建議應廣詢專家意見,彙整產、官、學一體三面之意見制訂合宜之管理機制,期能透過多方研究分析成果研擬提升道路品質之最佳方法。

  • 本府目前辦理道路養護工程之平坦度提升計畫(包含平坦度成效檢測、人手孔調整及減量等)頗具成效,值得推廣至全國各級政府機關參考。

  • 隨著再生瀝青混凝土使用比例增加,建議仍須透過專家學者分析其使用效能,俾利爾後道路主管機關使用。

  • 任何路面修復材料皆非萬能,道路工程仍須評估路基不良或整體交通環境因素進行設計,也才能將再生瀝青混凝土之使用達到最高效益。

29/29


6480134

桃園縣市區道路再生瀝青混凝土

鋪面品質管制

簡報結束

恭請指導
