單元 3 :軟體設計 3-1 實體關係圖. Entity-Relationship Model,( E/R Model). 實體關聯模型 (Entity-Relationship Model) 實體關聯模型主要可以用來協助系統建構者作資料的分析與規劃,其圖示化的表達 (Entity-Relationship Diagram) 更容易讓人理解。. Relationship. Entity. Attributes. ERD 基本元素. ERD 有三種基本元素如下:. 實體. 實體間關係. 屬性. 員工編號. 姓名. 性別. 地址. 薪水. 員工.
E N D

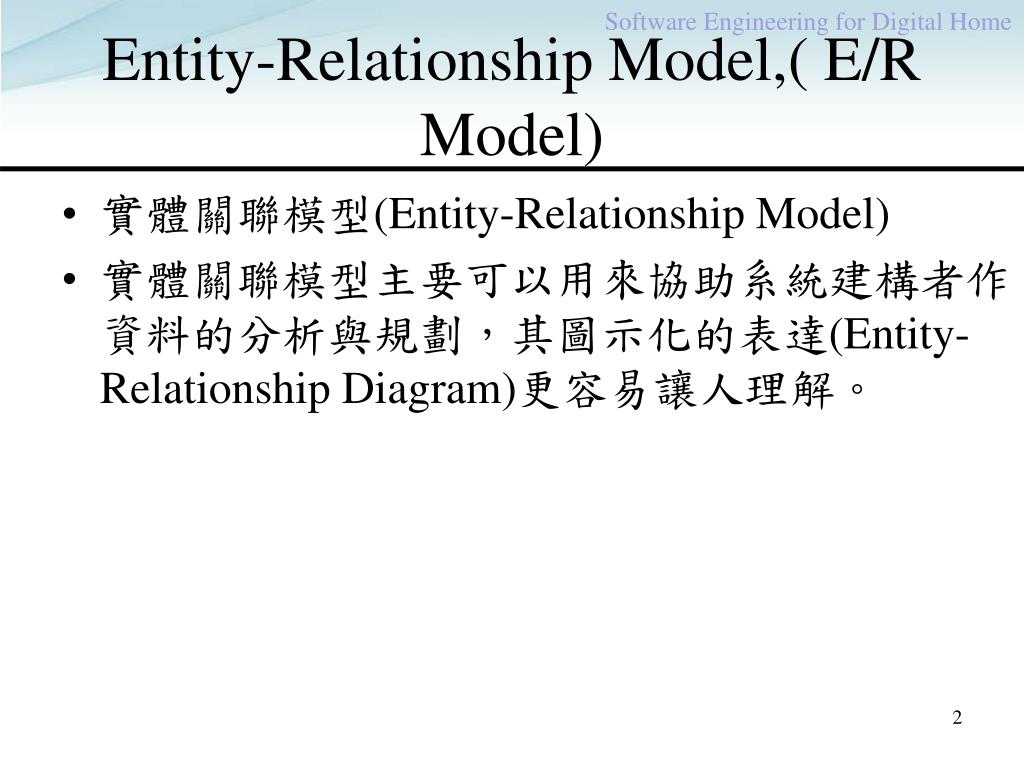

Entity-Relationship Model,( E/R Model) • 實體關聯模型(Entity-Relationship Model) • 實體關聯模型主要可以用來協助系統建構者作資料的分析與規劃,其圖示化的表達(Entity-Relationship Diagram)更容易讓人理解。

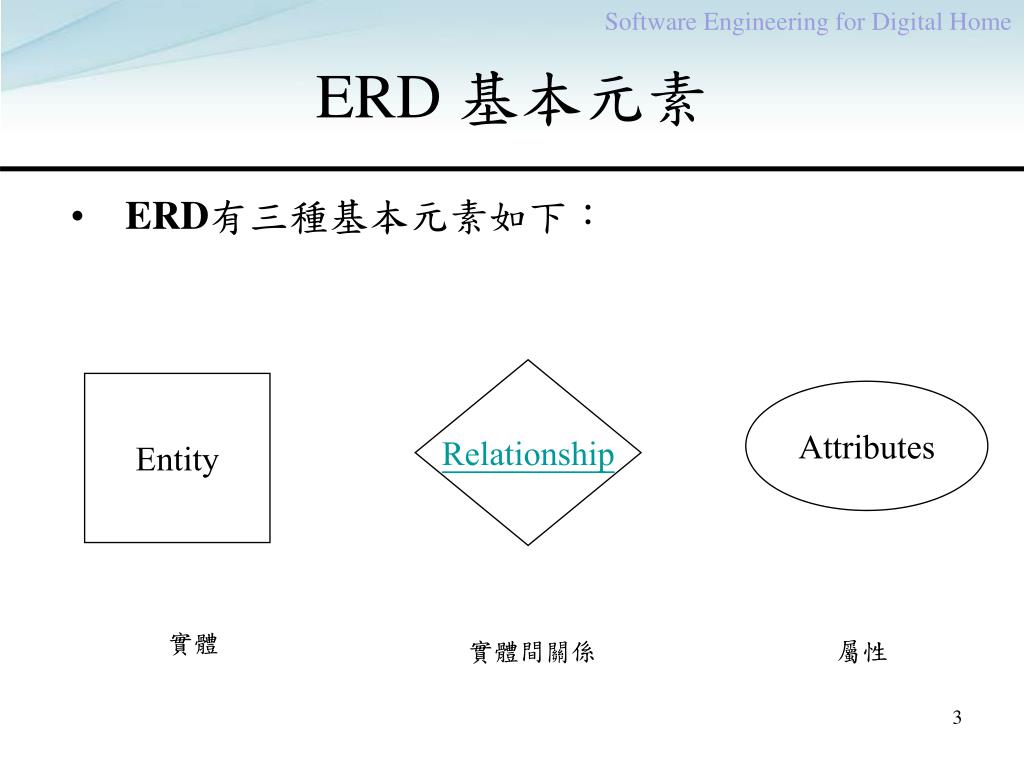

Relationship Entity Attributes ERD 基本元素 • ERD有三種基本元素如下: 實體 實體間關係 屬性
員工編號 姓名 性別 地址 薪水 員工 Entity and Attribute

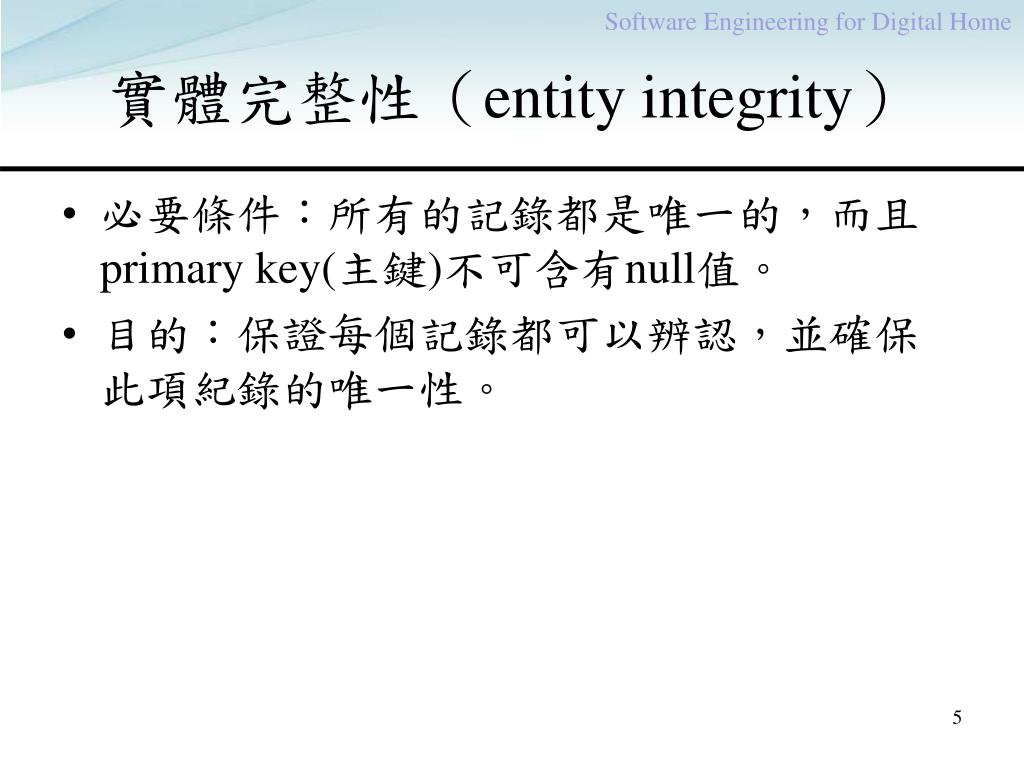

實體完整性(entity integrity) • 必要條件:所有的記錄都是唯一的,而且primary key(主鍵)不可含有null值。 • 目的:保證每個記錄都可以辨認,並確保此項紀錄的唯一性。

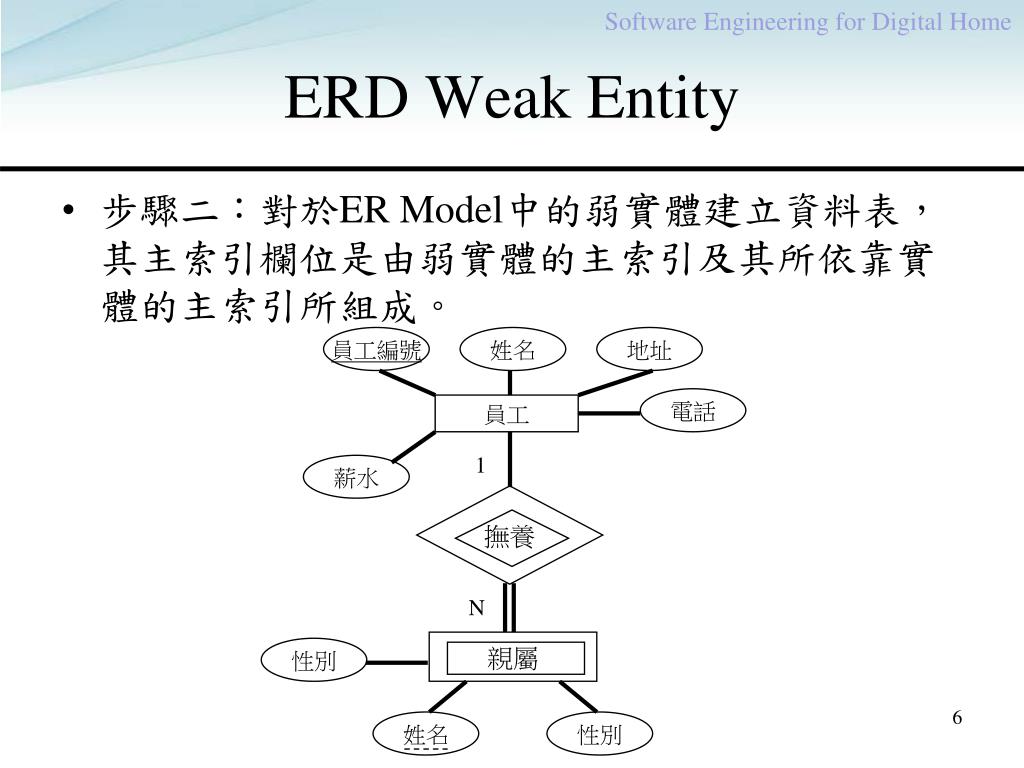

ERD Weak Entity • 步驟二:對於ER Model中的弱實體建立資料表,其主索引欄位是由弱實體的主索引及其所依靠實體的主索引所組成。 員工編號 姓名 地址 電話 員工 1 薪水 撫養 N 親屬 性別 姓名 性別

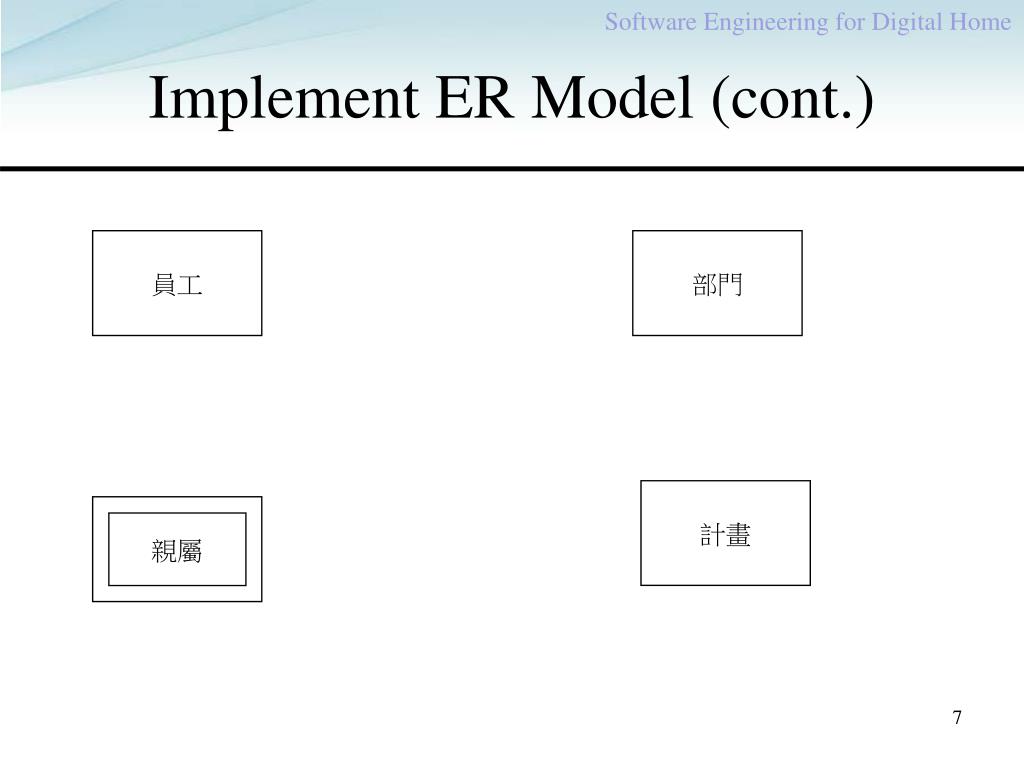

Implement ER Model (cont.) 員工 部門 計畫 親屬

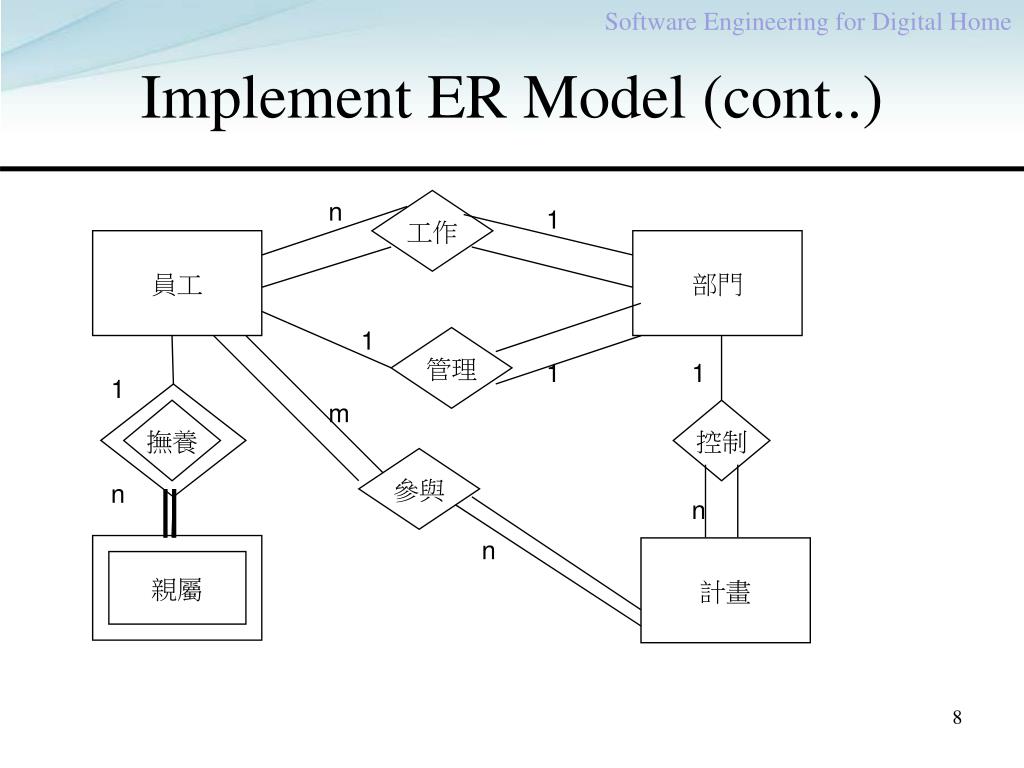

n 工作 1 員工 部門 1 管理 1 1 1 m 撫養 控制 參與 n n n 親屬 計畫 Implement ER Model (cont..)

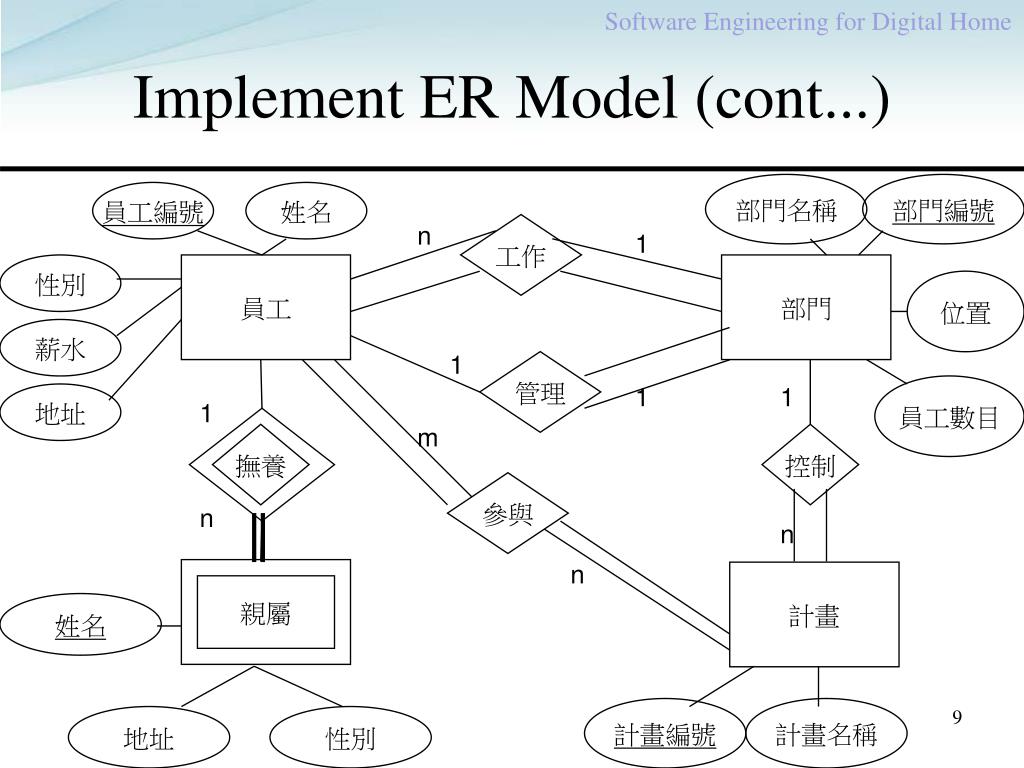

n 工作 1 員工 部門 1 管理 1 1 1 m 撫養 控制 參與 n n n 親屬 計畫 Implement ER Model (cont...) 部門名稱 部門編號 員工編號 姓名 性別 位置 薪水 員工數目 地址 姓名 計畫編號 計畫名稱 地址 性別
Relationship 1 1 n 1 n m
1 對 1 關係 員工 部門 管理 A B C D E . . . . D1 D2 D3 D4 D5 D6 D7 D8 D9 . . . R1 R2 R3 R4 R5 R6 R7 . . .

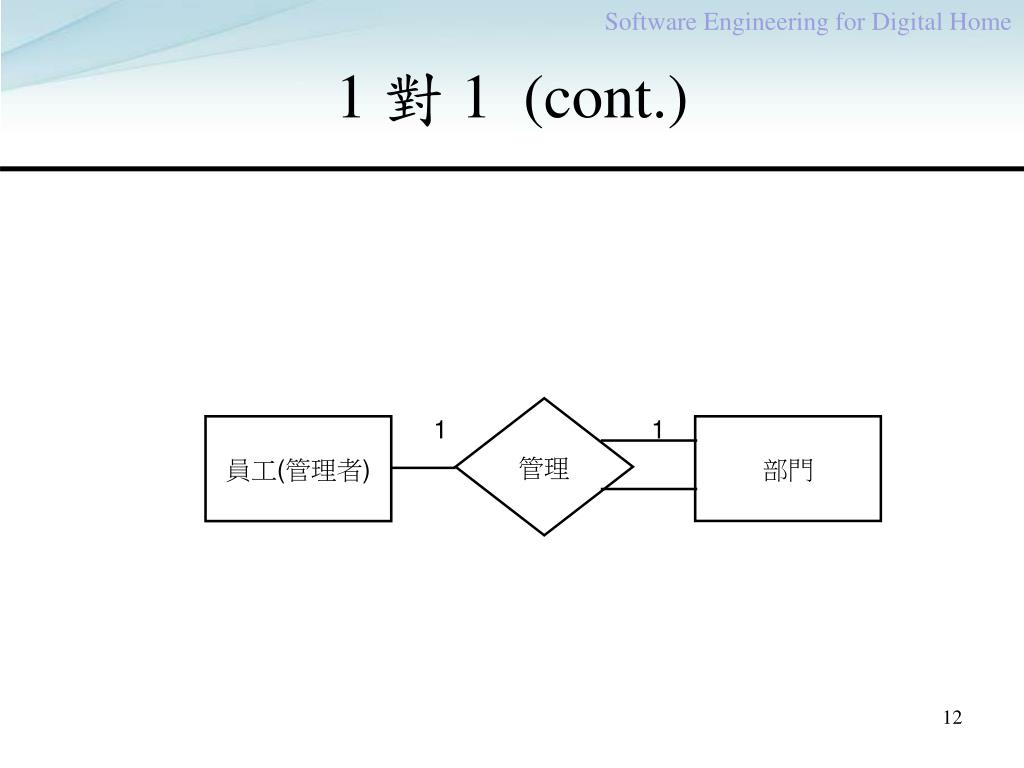

1 對 1 (cont.) 管理 1 1 員工(管理者) 部門

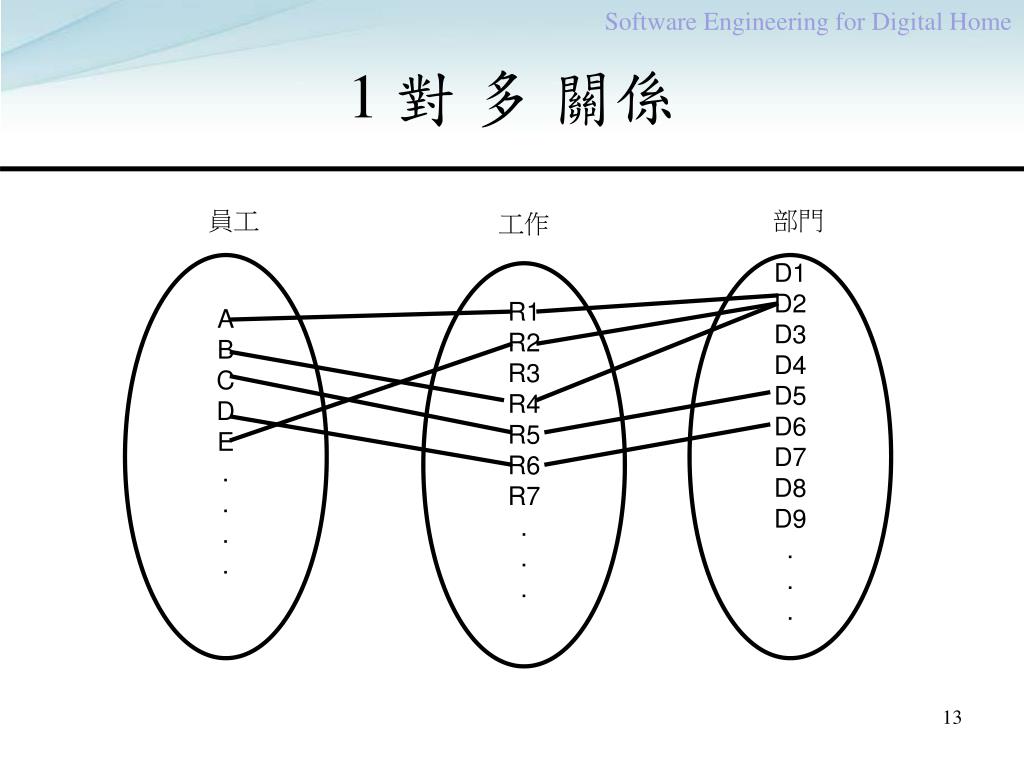

1 對 多 關係 員工 部門 工作 A B C D E . . . . D1 D2 D3 D4 D5 D6 D7 D8 D9 . . . R1 R2 R3 R4 R5 R6 R7 . . .

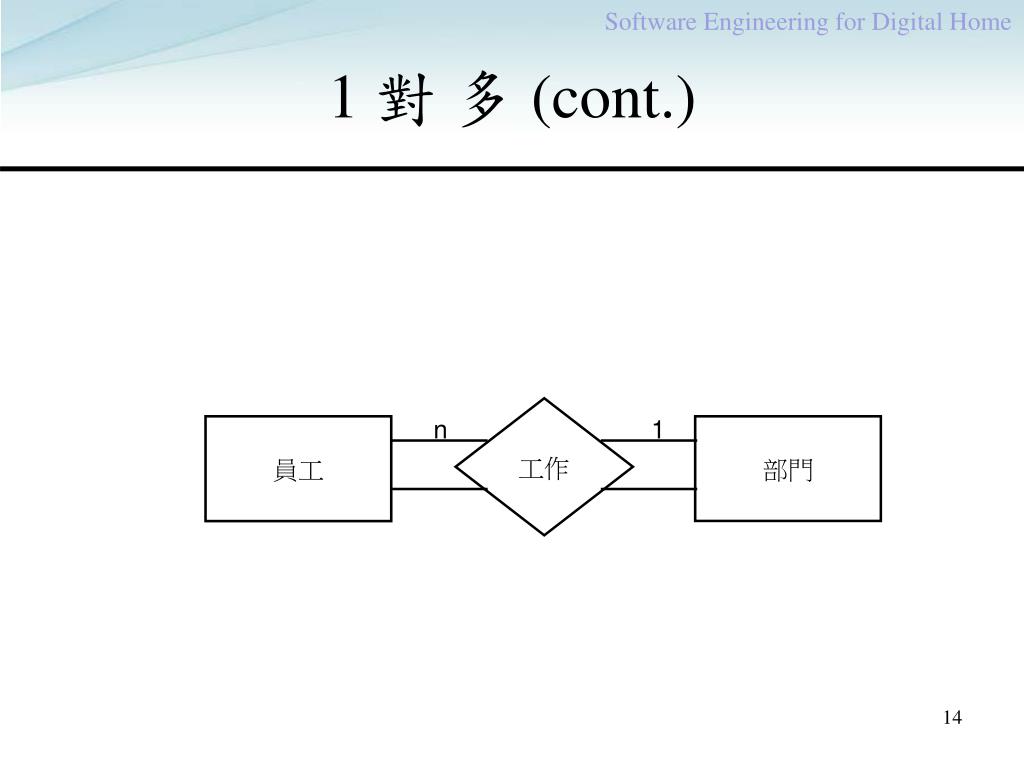

1 對 多 (cont.) 工作 n 1 員工 部門

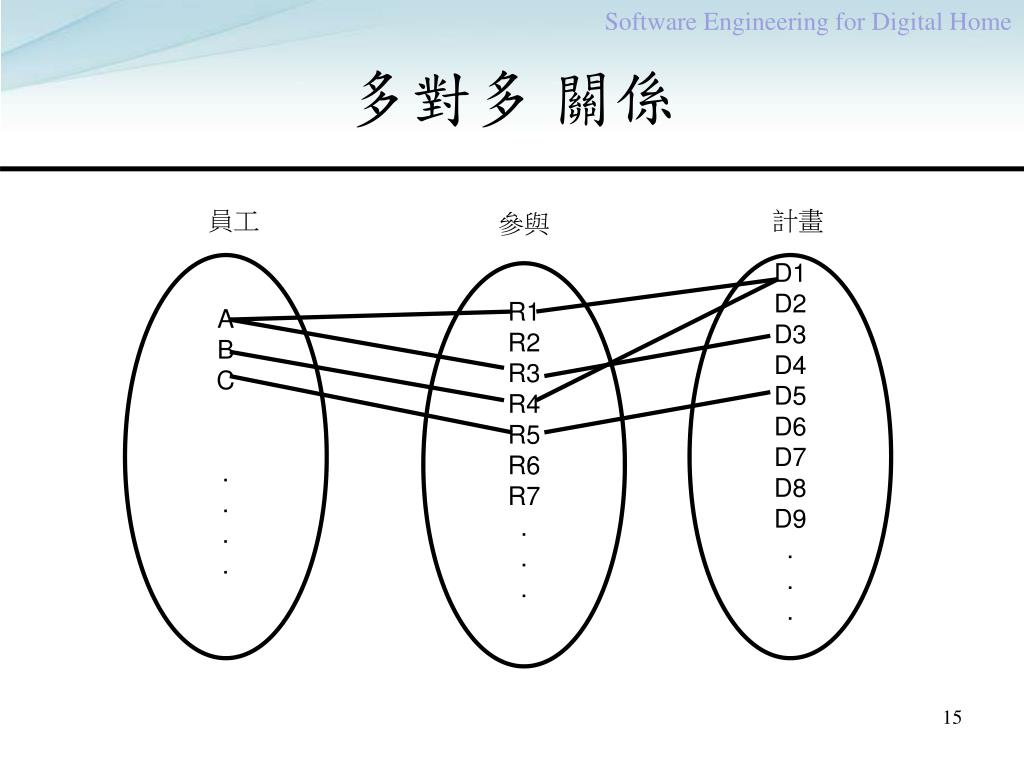

多對多 關係 員工 計畫 參與 A B C . . . . D1 D2 D3 D4 D5 D6 D7 D8 D9 . . . R1 R2 R3 R4 R5 R6 R7 . . .

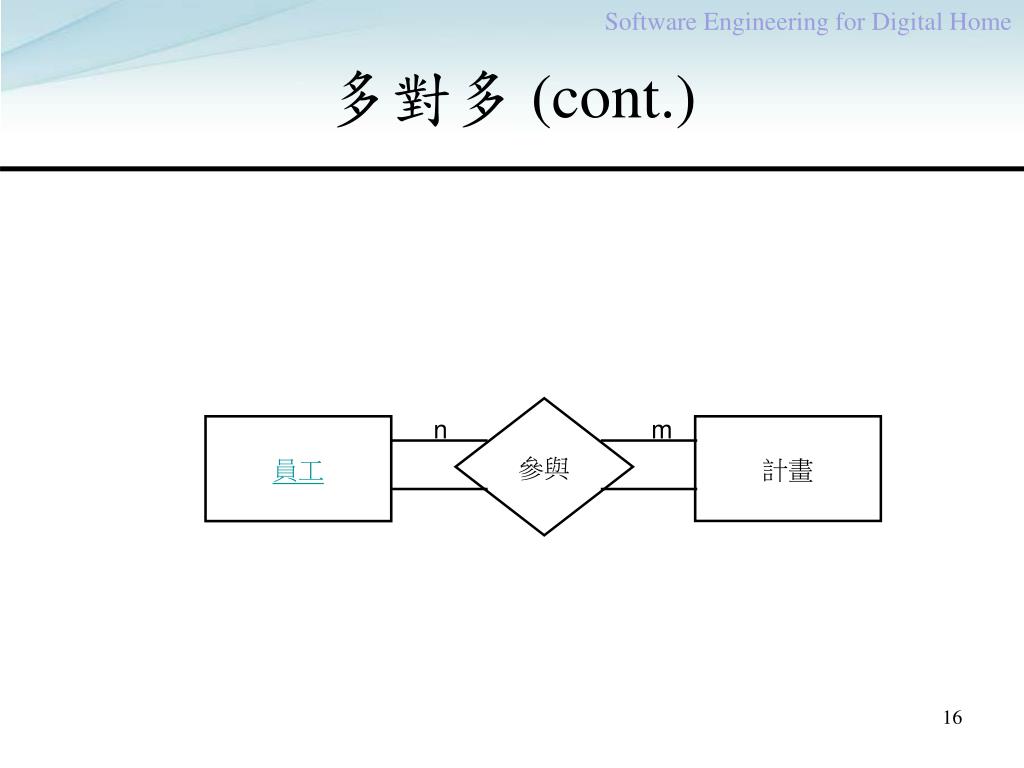

多對多 (cont.) 參與 n m 員工 計畫
Today’s Work • 教學網站: ERD
