Presentation Transcript


Ure aji za pohranu podataka i programa

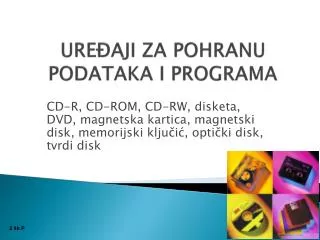

UREĐAJI ZA POHRANU PODATAKA I PROGRAMA

CD-R, CD-ROM, CD-RW, disketa, DVD, magnetska kartica, magnetski disk, memorijski ključić, optički disk, tvrdi disk

2 šk P


Ure aji za pohranu podataka i programa

  • Poluvodička radna memorija je preskupa za pohranu velike količine podataka, a osim toga i prestanom napajanja gubi svoj sadržaj

  • Teži se k tome da pohranjeni podaci što dulje ostanu nepromijenjeni i neoštećeni i da za njihovo održavanje nije potrebno trošiti energiju

  • Moraju biti jednostavni za rukovanje i što manjih dimenzija

  • Upis i čitanje podataka mora biti što brži, a priključak na računalo što jednostavniji

  • Osim toga cijena pogonskog mehanizma i medija za pohranu mora biti što niža

  • 2 osnovne vrste medija za pohranu velike količine podataka: MAGNETSKI i OPTIČKI


Magnetski disk

MAGNETSKI DISK

  • Djelovanje se temelji na fizikalnim svojstvima magnetskog polja – pri upisu se koristi svojstvo magnetskih tvari da pod djelovanjem magnetskog polja postaju magnetizirane, dok se pri čitanju podataka koristi svojstvo elektromagnetske indukcije

  • Princip rada: disk se okreće oko svojeg središta a iznad njega je magnetska glava koja se sastoji od zavojnice namotane na jezgru. Podaci su zapisani kao niz magnetiziranih čestica smještenih na koncentričnim krugovima u magnetskom sloju diska. Prilikom čitanja podataka magnetizirane čestice prolaze ispod glave i u njoj induciraju električnu struju, čiji smjer ovisi o orijentaciji magnetskih čestica pa se ovisno o tome mogu razlikovati logičke “0” i “1”.


Magnetski disk1

MAGNETSKI DISK

Magnetski disk

Magnetska glava

Magnetska glava


Ure aji za pohranu podataka i programa

Povećana slika magnetske glave


Ure aji za pohranu podataka i programa

S gledišta logičkog rasporeda pohranjenih podataka disk je podijeljen na tragove i sektore, koji su označeni brojevima


Ure aji za pohranu podataka i programa

Trag (kružnica) i sektor (kružni isječak) magnetskog diska


Disketa

DISKETA

Mjerne jedinice kapaciteta:

1 bajt (byte)

1 kilobajt (KB)

1 megabajt (MB)

1 gigabajt (GB)

1 terabajt (TB)

1 KB = 1024 byte

  • Magnetski disk koji se može izmjenjivati između pogonskih mehanizama

  • Oznaka HD, kapacitet 1,44 MB

  • Otvor za zaštitu upisa podataka

  • Prije 1. upotrebe na nju treba upisati stanovite podatke – taj postupak se naziva FORMATIRANJE

  • Formatiranjem se disketa prilagođava računalu na kojem će se rabiti, a ujedno se i s nje briše sav sadržaj (ukoliko na njoj več ima podataka)

  • Danas se rabe za prijenos manje količine podataka s računala na računalo, te za pohranu pogonskih programa uz različite računalne uređaje


Disketa1

DISKETA

Zaštitni metalni zasun

Disk promjera 3,5 palaca

Otvor za raspoznavanje vrste diskete

Otvor za zaštitu upisa i brisanja


Vrste disketa

VRSTE DISKETA

Disketa 8”, 5,25” i 3,5”


Tvrdi disk

TVRDI DISK

  • Za razliku od diskete on nije savitljiv i izrađen je od krutih materijala (aluminija presvučenog magnetskom tvari)

  • Sastoji se od nekoliko diskova smještenih jedan na drugi na istoj osovini. Za svaki disk postoje po 2 magnetske glave (za svaku stranu diska po jedna) koje su učvršćene u jedan sklop i zajedno i istodobno se pomiču. Sve toje je smješteno u zatvoreno kučište.

  • kapacitet: stotinjak GB


Tvrdi disk1

TVRDI DISK

Magnetski disk

Magnetske glave

Kućište


Tvrdi disk2

TVRDI DISK

Magnetski disk

Kućište

Tvrdi disk zatvoren je u tijesno (hermetično) kućište kako čestice onečišćenja ne bi oštetile disk

Magnetska glava


Tvrdi disk3

TVRDI DISK

Magnetska glava lebdi iznad površine diska

Magnetski disk je izrađen od krute nemagnetske tvari (npr. aluminij, staklo) i okreće se mnogo većom brzinom od diskete


Tvrdi disk4

TVRDI DISK

Čestice prljavštine na površini tvrdog magnetskog diska


Magnetska kartica

MAGNETSKA KARTICA

  • Medij za pohranu male količine podataka sa svojstvima: niska cijena, male dimenzije, pouzdanost i jednostavna uporaba

  • Kapacitet: nekoliko KB


Magnetska vrpca

MAGNETSKA VRPCA

Načelni prikaz magnetskog snimanja zvuka na magnetsku vrpcu


Opti ki disk

OPTIČKI DISK

Optički su mediji plastični diskovi presvučeni slojem reflektirajućeg aluminija. Sadrže spiralu od 630 staza (ukupne dužine 4.5 km) s minijaturnim udubljenima koja se interpretiraju kao podatkovni zapis. Upisivanje podataka vrši se "paljenjem" površine plastičnog medija pomoću laserske zrake, čime se ostvaruje efekt udubljenja.

  • Djelovanje se temelji na fizikalnim svojstvima svijetlosti

  • Kao izvor svijetla prin upisu i čitanju podataka koristi se laser jer ima mogučnost stvaranja vrlo uskog snopa svjetlosti.

  • Kod čitanja se rabi svojstvo odbijanja ili refleksije laserske zrake od površine pri čemu se različiti faktori odbijanja svijetla tumače kao različite informacije logičkih “0” i “1”


Opti ki disk1

OPTIČKI DISK

Uvećana površina optičkog medija za pohranu podataka


Cd rom

CD – ROM

  • Najraširenija vrsta optičkih diskova

  • Isporučuju se s upisanim podacima koje korisnik ne može ni mijenjati ni brisati

  • Uobičajeno je da se na njima isporučuju programi za računala

  • Proizvode se postupkom lijevanja polimera u velikim serijama

  • Kapacitet: 650MB ili 700MB, a promjer 120mm

  • Podaci su na njemu snimljeni samo s jedne strane u neprekidnoj spirali od središta prem rubu diska

  • Prednosti: niska cijena, veliki kapacitet, normirani format zapisa, te dugotrajnost upisanih podataka

  • Nedostaci: nemogućnost promjene tvornički upisanih podataka i nemogućnost upisa novih podataka, te znatno manja brzina čitanja od magnetskih diskova


Cd rom1

CD – ROM


Cd rom2

CD – ROM

Prikaz presjeka CD-ROM optičkog diska


Ure aji za pohranu podataka i programa

CD – R

  • Istih je dimenzija i slične građe kao CD – ROM ali se isporučuje prazan

  • Podaci se upisuju djelovanjem laserske zrake na površinu pri čemu se zagrijava i mijenja svojstvo refleksnog sloja

  • Jednom upisane podatke nije moguće naknadno mijenjati ni brisati.


Ure aji za pohranu podataka i programa

CD – R

Građa CD-R optičkog diska


Cd rw

CD – RW

  • Optički disk na koji je moguće podatke upisivati i brisati (mnogo puta)


Ure aji za pohranu podataka i programa

DVD

  • Posebna vrsta optičkog diska velikog kapaciteta

  • Vanjske dimenzije su jednake dimenzijama CD – ROM-a ali su smnajene dimenije površina za zapis logičkih “0” i “1” tako da ih stane više nego na CD – ROM. Osim toga DVD može imati i 2 sloja podataka i zapis sa obadvije strane diska

  • Max. Kapacitet je 17 GB (dvostrani disk sa dva sloja), a jednostavni DVD s jednim slojem ima kapacitet 4,7 GB

  • DVD – R i DVD + R - na njih je moguće podatke zapisivati samo jednom

  • DVD – RW i DVD +RW – podatke je moguće pisati i brisati više puta


Ure aji za pohranu podataka i programa

DVD

CD ROM

DVD

DVD ima veću gustoću zapisa od CD-ROM diskova


Memorijski klju i usb stick

MEMORIJSKI KLJUČIĆ (USB stick)

  • Vrsta poluvodičke memorije (flash memorije) koja ne gubi svoj sadržaj prekidom napajanja

  • Na kučištu se nalazi USB priključak kojim se spaja na računalo

  • Operacijski sustav “vidi” tako spojen memorijski ključić kao dodatni disk i s njime se može rukovati jednako kao i s bilo kojim drugim diskom računala

  • Kapacitet: od 64 MB do nekoliko GB

  • Služi za pohranu podataka i za prijenos podataka s računala na računalo
