7.3 Prinsip Mobile Terminating Call (MTC)

7.3 Prinsip Mobile Terminating Call (MTC). Jika dianggap pelanggan PSTN men-dial MS ISDN. Perubahan digit diPSTN menyebabkan hubungan kanal traffik terhubung antara orginating exchange dan MSC menggambarkan akses ke terminating PLMN. Type MSC ini disebut Gateway MSC.

alagan
Download Presentation

7.3 Prinsip Mobile Terminating Call (MTC)

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

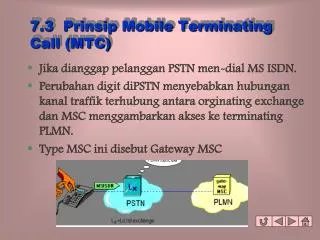

  1. 7.3 Prinsip Mobile Terminating Call (MTC) • Jika dianggap pelanggan PSTN men-dial MS ISDN. • Perubahan digit diPSTN menyebabkan hubungan kanal traffik terhubung antara orginating exchange dan MSC menggambarkan akses ke terminating PLMN. • Type MSC ini disebut Gateway MSC

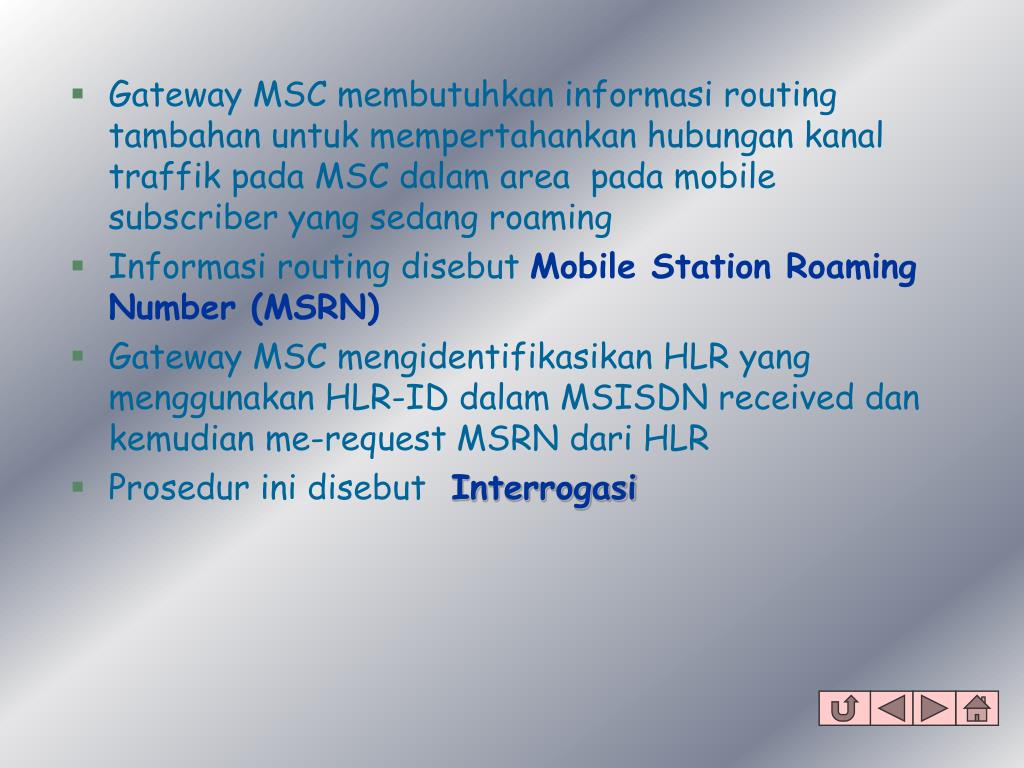

  2. Gateway MSC membutuhkan informasi routing tambahan untuk mempertahankan hubungan kanal traffik pada MSC dalam area pada mobile subscriber yang sedang roaming • Informasi routing disebut Mobile Station Roaming Number (MSRN) • Gateway MSC mengidentifikasikan HLR yang menggunakan HLR-ID dalam MSISDN received dan kemudian me-request MSRN dari HLR • Prosedur ini disebut Interrogasi

  3. HLR menentukan aliran VLR subscriber dan permintaan MSRN dari VLR dengan menggunakan IMSI. • VLR mengirim MSRN ke gateway MSC melalui HLR. • VLR merekam MSRN yang dihasilkan untuk mobile subscriber ini. • Gateway MSC mempertahankan hubungan kanal traffik dan mengirim kembali MSRN yang diterima. • MSC Berlin me-request VLR melalui MSRN untuk menghasilkan TMSI dan LAI. VLR men supply TMSI dan LAI disimpan selama update lokasi terakhir.

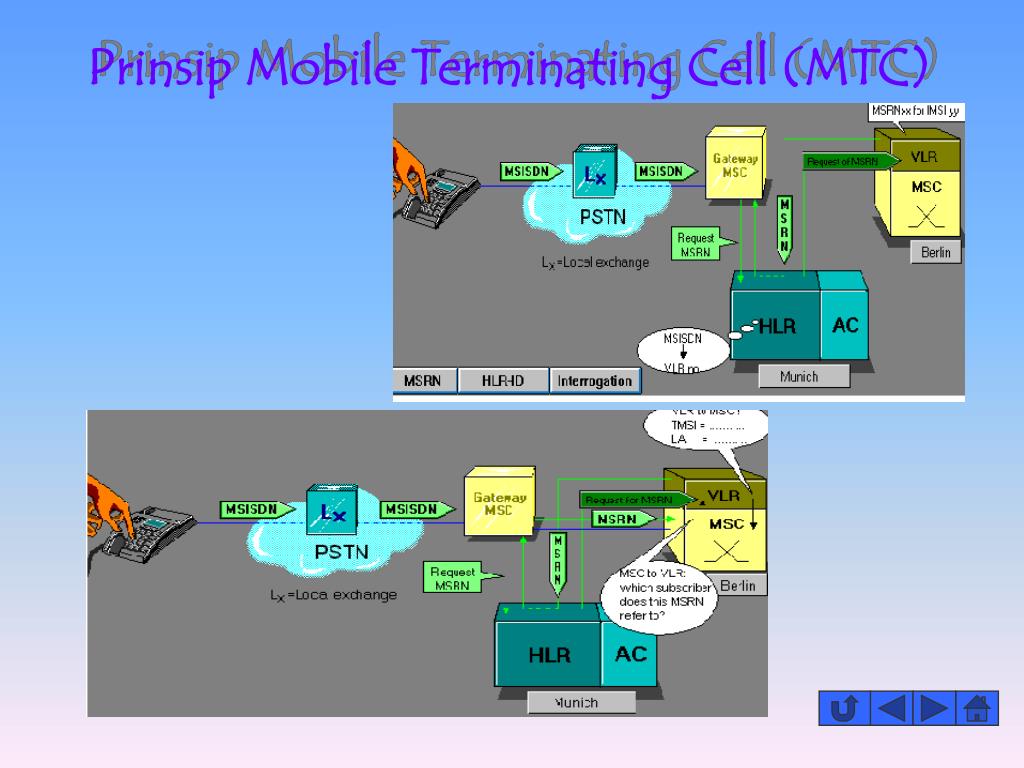

  4. Prinsip Mobile Terminating Cell (MTC)

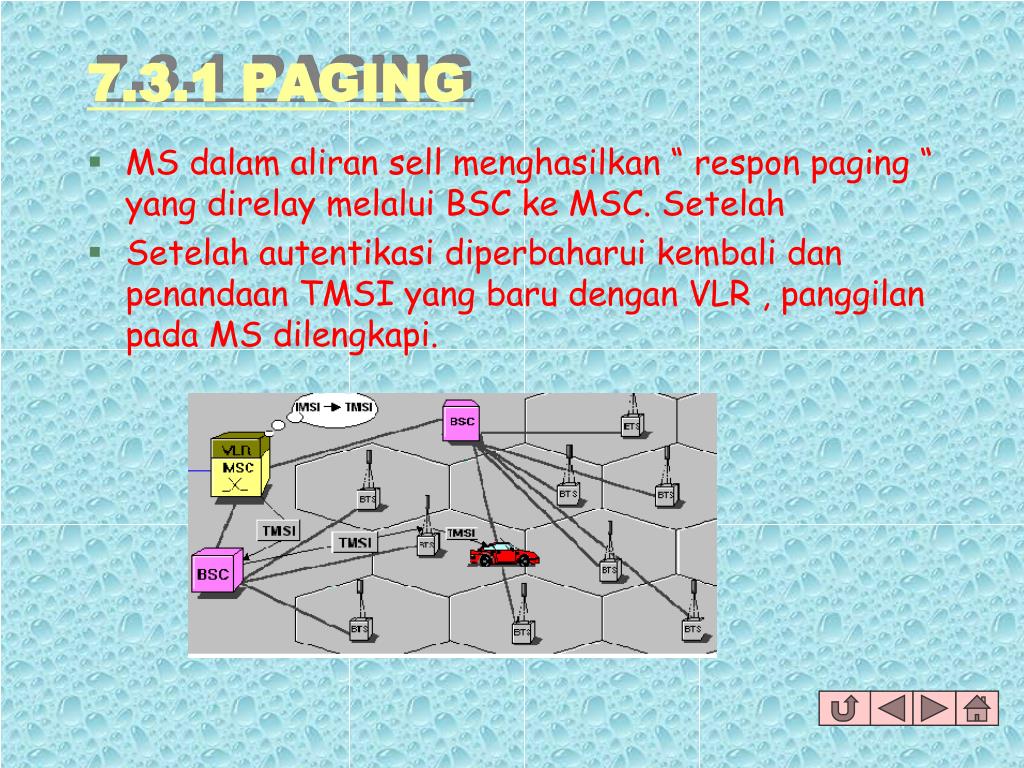

  5. 7.3.1 PAGING • MS dalam aliran sell menghasilkan “ respon paging “ yang direlay melalui BSC ke MSC. Setelah • Setelah autentikasi diperbaharui kembali dan penandaan TMSI yang baru dengan VLR , panggilan pada MS dilengkapi.

  6. Selama MSC hanya mengetahui area lokasi pada lokasi up date terakhir , aliran sell harus ditentukan pertama kali. • MSC menyebabkan seluruh BSC dapat melayani area lokasi tertentu untuk menangani paging message dalam seluruh sell pada area lokasi ini.

  7. 7.4 Prinsip MOC • Jika mobile subscriber mendial angka pada peralatan mobile nya , maka MS akan meminta hubungan kanal traffik. • VLR mempengaruhi authentikasi , menandai TSMI baru , dan mengecek apakan subscriber diizinkan untuk menggunakan layanan yang dimintanya ( subscription check)

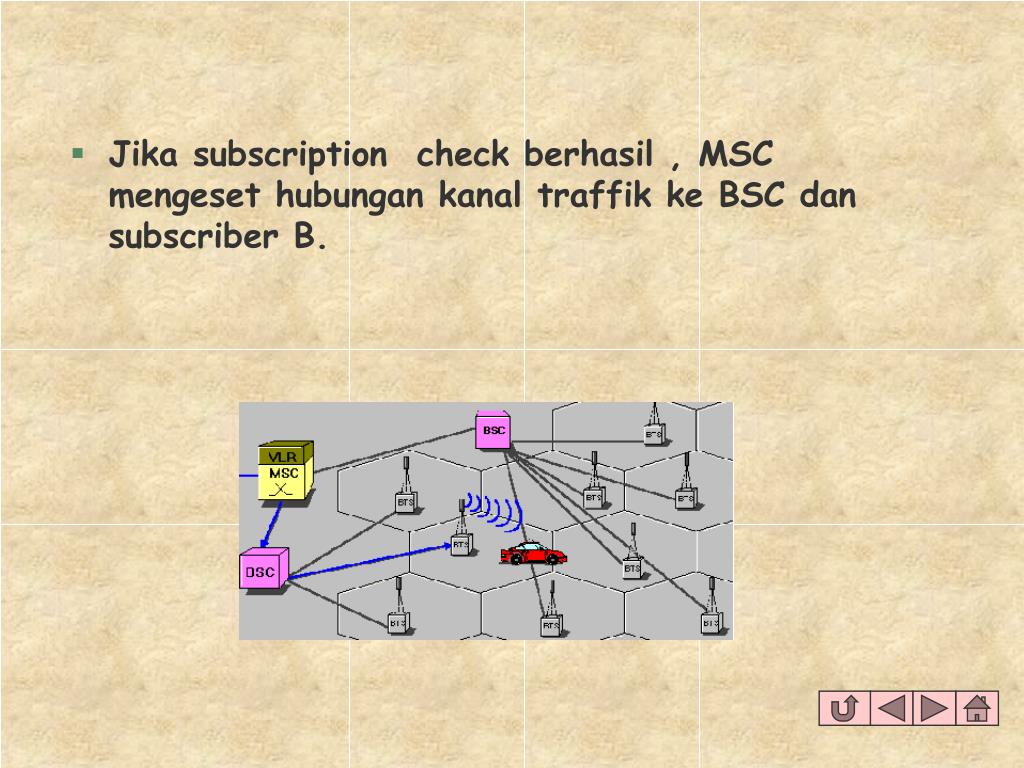

  8. Jika subscription check berhasil , MSC mengeset hubungan kanal traffik ke BSC dan subscriber B.

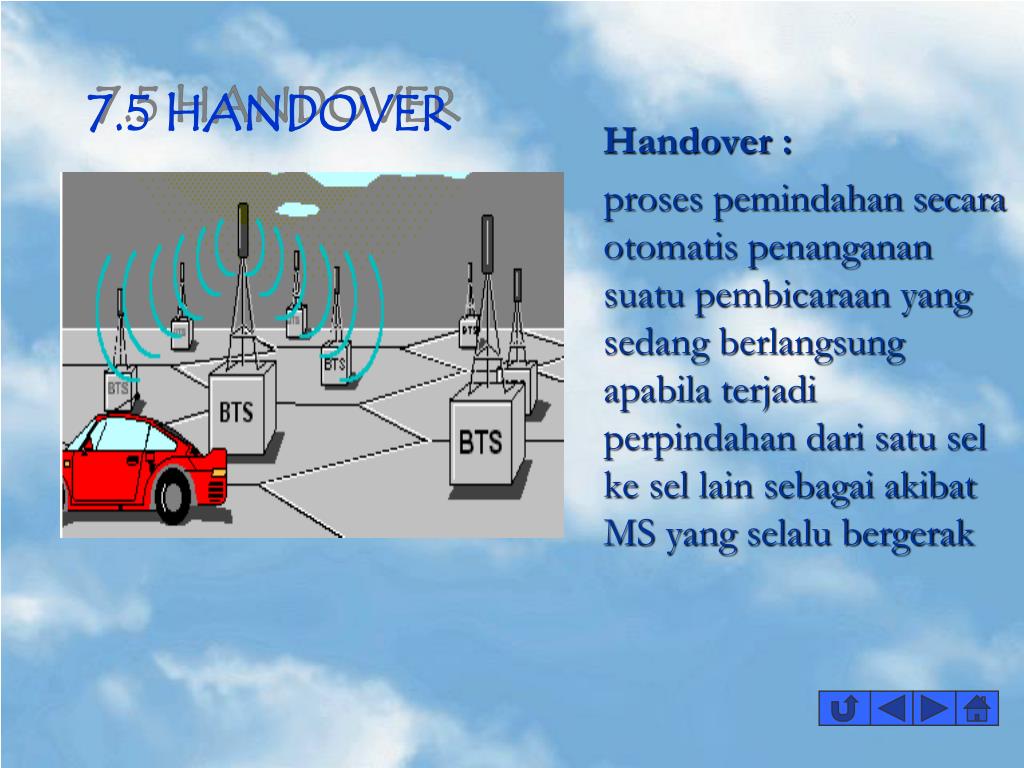

  9. 7.5 HANDOVER Handover : proses pemindahan secara otomatis penanganan suatu pembicaraan yang sedang berlangsung apabila terjadi perpindahan dari satu sel ke sel lain sebagai akibat MS yang selalu bergerak

  10. 1. Handover yang dikontrol oleh BSC : - intra cell handover - inter cell handover 2. Handover yang dikontrol oleh MSC : - intra MSC handover - Inter MSC handover 7.5.1 Tipe handover :
