Оборудование для систем оповещения и управления эвакуацией OMEGA SP4

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ

OMEGASP 40/2

ДАЛЕЕ


5591396

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ

OMEGA SP 40/2

Все необходимые функции СОУЭ

и

Public Address

в едином корпусе

НАЗАД

ДАЛЕЕ


5591396

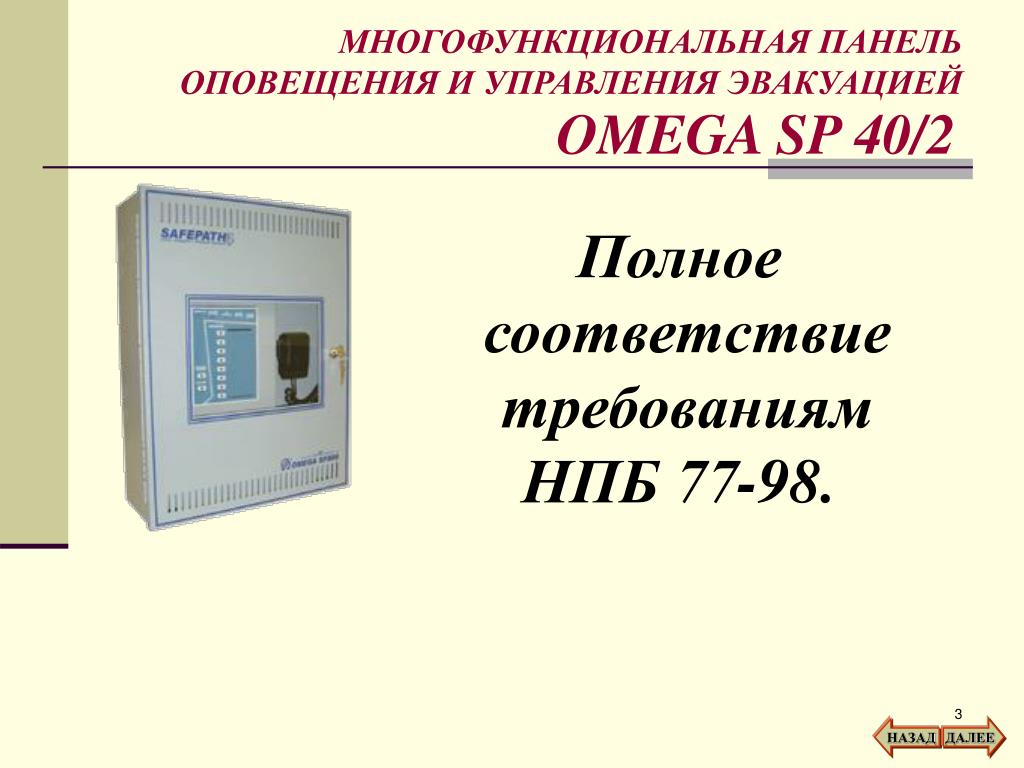

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ

OMEGA SP 40/2

Полное

соответствие

требованиям

НПБ 77-98.

НАЗАД

ДАЛЕЕ


5591396

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ

OMEGA SP 40/2

Готовая

объектовая

СОУЭ

III типа

НПБ 104-03.

НАЗАД

ДАЛЕЕ


5591396

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ

OMEGA SP 40/2

Интегрируется

в многозонную

СОУЭ

IV и V типа

НПБ 104-03.

НАЗАД

ДАЛЕЕ


Omega sp 40 2

мониторинг

активация

сообщений

Служба ГО,

Центральная

станция SP4-S

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Функциональная блок-схема.

Пожарная

сигнализация

Речевое

оповещение

Световое и/или звуковое

оповещение

Поисковая

связь

АТС

Микрофон

диктора

Микрофонные станции управления

эвакуацией

Фоновая

музыка

НАЗАД

ДАЛЕЕ


5591396

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ

OMEGA SP 40/2

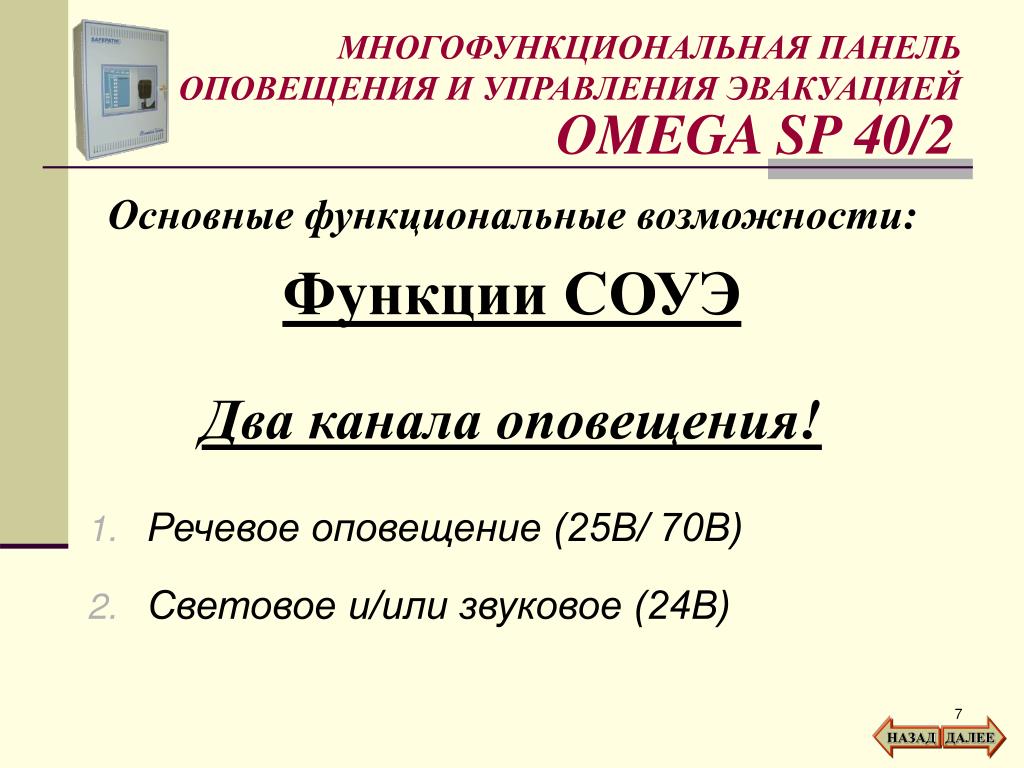

Основные функциональные возможности:

Функции СОУЭ

Два канала оповещения!

  • Речевое оповещение (25В/ 70В)

  • Световое и/или звуковое (24В)

НАЗАД

ДАЛЕЕ


5591396

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ

OMEGA SP 40/2

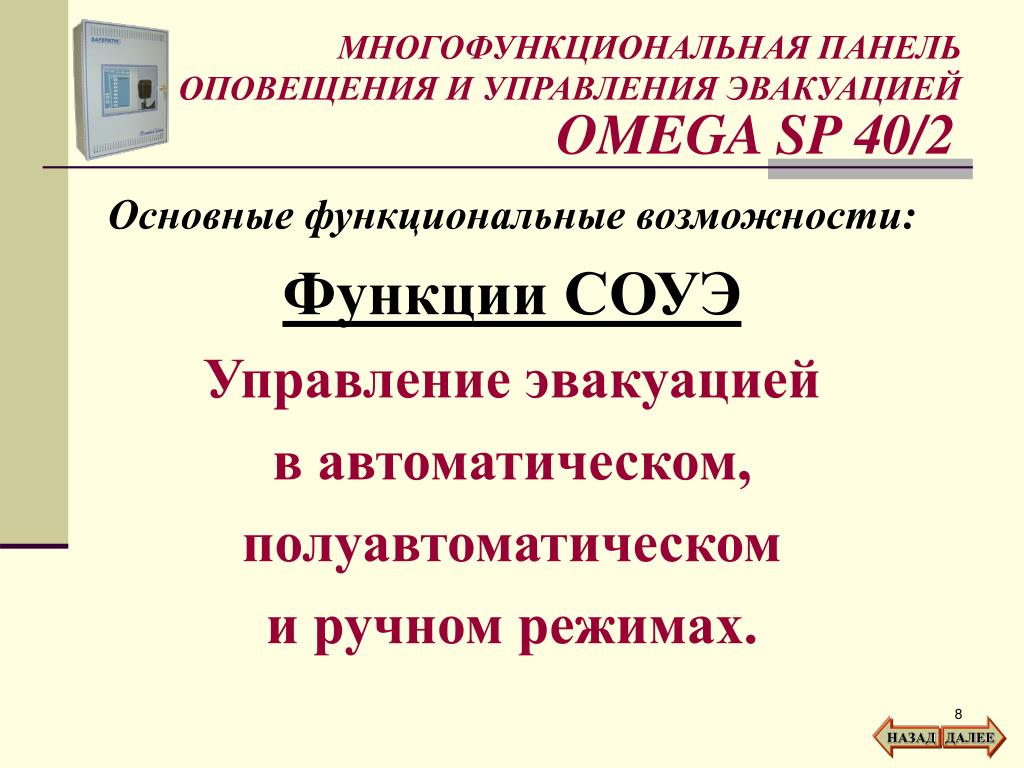

Основные функциональные возможности:

Функции СОУЭ

Управление эвакуацией

в автоматическом,

полуавтоматическом

и ручном режимах.

НАЗАД

ДАЛЕЕ


Omega sp 40 21

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные функциональные возможности:

Функции СОУЭ

  • Встроенный контролируемый ручной микрофон для подачи "живых" сообщений.

  • Встроенный контролируемый цифровой модуль записи, хранения и воспроизведения записанных сообщений.Восемь сообщений общей длительностью до 240 секунд.

  • Специализированный приоритетный управляемый вход для сопряжения панели с системой оповещения Гражданской обороны или с другими периферийными устройствами (центральным пультом управления SP4-S, выносными микрофонными станциями SPRM и т.д.)

НАЗАД

ДАЛЕЕ


Omega sp 40 22

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

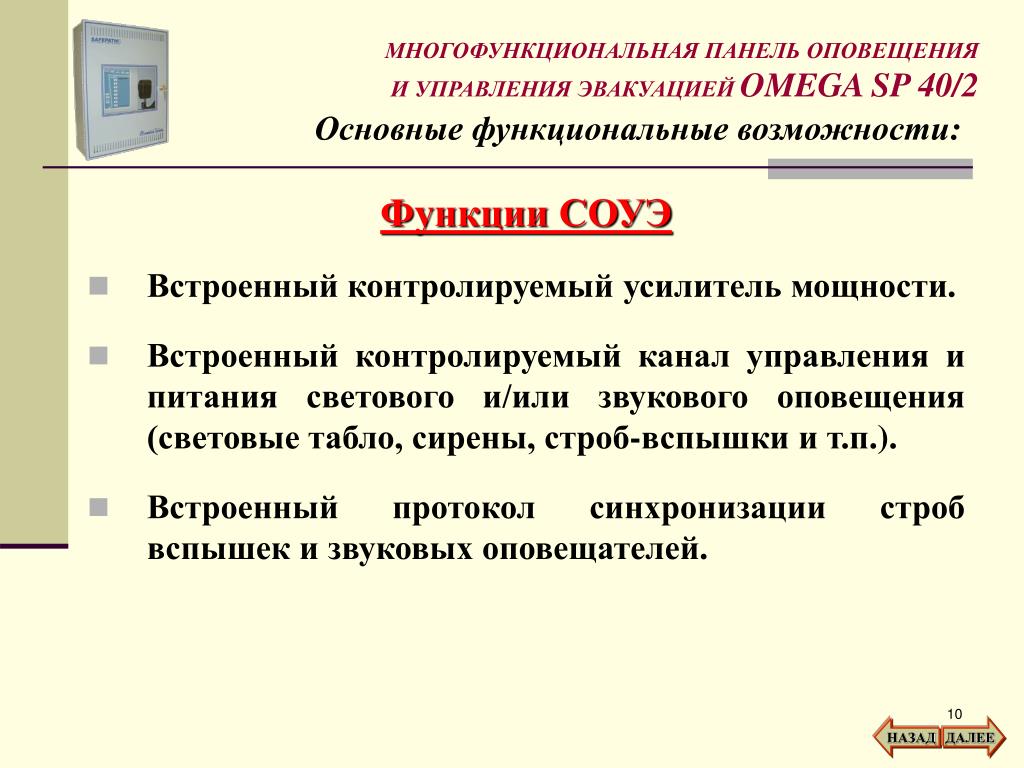

Основные функциональные возможности:

Функции СОУЭ

  • Встроенный контролируемый усилитель мощности.

  • Встроенный контролируемый канал управления и питания светового и/или звукового оповещения (световые табло, сирены, строб-вспышки и т.п.).

  • Встроенный протокол синхронизации строб вспышек и звуковых оповещателей.

НАЗАД

ДАЛЕЕ


Omega sp 40 23

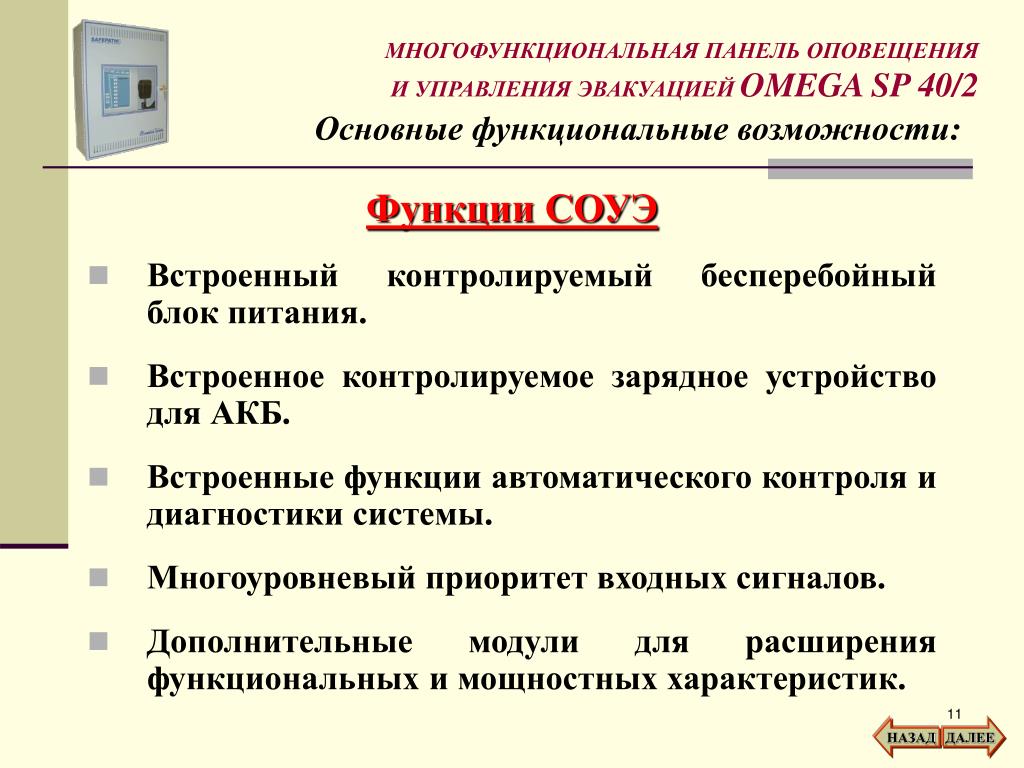

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные функциональные возможности:

Функции СОУЭ

  • Встроенный контролируемый бесперебойный блок питания.

  • Встроенное контролируемое зарядное устройство для АКБ.

  • Встроенные функции автоматического контроля и диагностики системы.

  • Многоуровневый приоритет входных сигналов.

  • Дополнительные модули для расширения функциональных и мощностных характеристик.

НАЗАД

ДАЛЕЕ


Omega sp 40 24

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные функциональные возможности:

Функции контроля и диагностики

  • Автоматический контроль линий связи с речевыми оповещателями.

  • Автоматический контроль линий связи со световыми и/или звуковыми оповещателями.

  • Автоматический контроль основного электропитания.

  • Автоматический контроль резервного электропитания (зарядное устройство, АКБ).

  • Автоматический контроль работоспособности цифрового модуля.

НАЗАД

ДАЛЕЕ


Omega sp 40 25

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные функциональные возможности:

Функции контроля и диагностики

  • Автоматический контроль целостности записанных сообщений.

  • Автоматический контроль работоспособности усилителя мощности.

  • Автоматический контроль встроенногоручного микрофона.

  • Автоматический контроль центрального процессора системы.

  • Множество светодиодов диагностики системы с указанием конкретной неисправности.

НАЗАД

ДАЛЕЕ


Omega sp 40 26

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные функциональные возможности:

Функции контроля и диагностики

  • Общее реле «неисправность в системе»

    с перекидными контактами.

  • Общее реле «активация системы»

    с перекидными контактами.

  • Общее реле «отсутствие сетевого питания»

    с перекидными контактами.

  • Встроенный зуммер «неисправность в системе» с функцией переустановки.

НАЗАД

ДАЛЕЕ


Omega sp 40 27

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные функциональные возможности:

Функции Public Address

  • Высококачественное воспроизведение фоновой музыки.

  • Вход для подключения музыкальных источников.

  • Вход для подключения телефонного аудио-пейдж порта или микрофона диктора.

  • Функция «Общий вызов»

НАЗАД

ДАЛЕЕ


Omega sp 40 28

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные функциональные возможности:

Функции Public Address

  • Регулировка уровней входных сигналов.

  • Регулировка низких и высоких частот выходного аудио сигнала.

НАЗАД

ДАЛЕЕ


Omega sp 40 29

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные технические характеристики:

Высокая надежность,

удобство монтажа и эксплуатации.

НАЗАД

ДАЛЕЕ


Omega sp 40 210

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные технические характеристики:

Все необходимые функции в едином корпусе.

НАЗАД

ДАЛЕЕ


Omega sp 40 211

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные технические характеристики:

Все необходимые функции в едином корпусе.

Материнская

плата

Металлический корпус для настенной установки.

Габариты, мм:

610х415х160

Контроль и диагностика

системы.

Звукоусилительный

тракт.

Тракт светового и/или звукового оповещения.

Цифровой модуль записанных сообщений.

Встроенный ручной микрофон.

Встроенный интерфейс пользователя.

Блок питания и зарядное

устройство.

Функциональные

узлы

входящие в

базовый комплект

панели

SP 40/2

Место для аккумуляторных

батарей.

2 шт.

12В, 17А/ч.

НАЗАД

ДАЛЕЕ


Omega sp 40 212

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные технические характеристики:

Все необходимые функции в едином корпусе.

Встроенный контролируемый

ручной микрофон с клавишей активации.

Обеспечивает управление эвакуацией в ручном режиме.

Приоритет № 1

Контроль и диагностика

системы.

Звукоусилительный

тракт.

Тракт светового и/или звукового оповещения.

Цифровой модуль записанных сообщений.

Встроенный ручной микрофон.

Блок питания и зарядное

устройство.

НАЗАД

ДАЛЕЕ


Omega sp 40 213

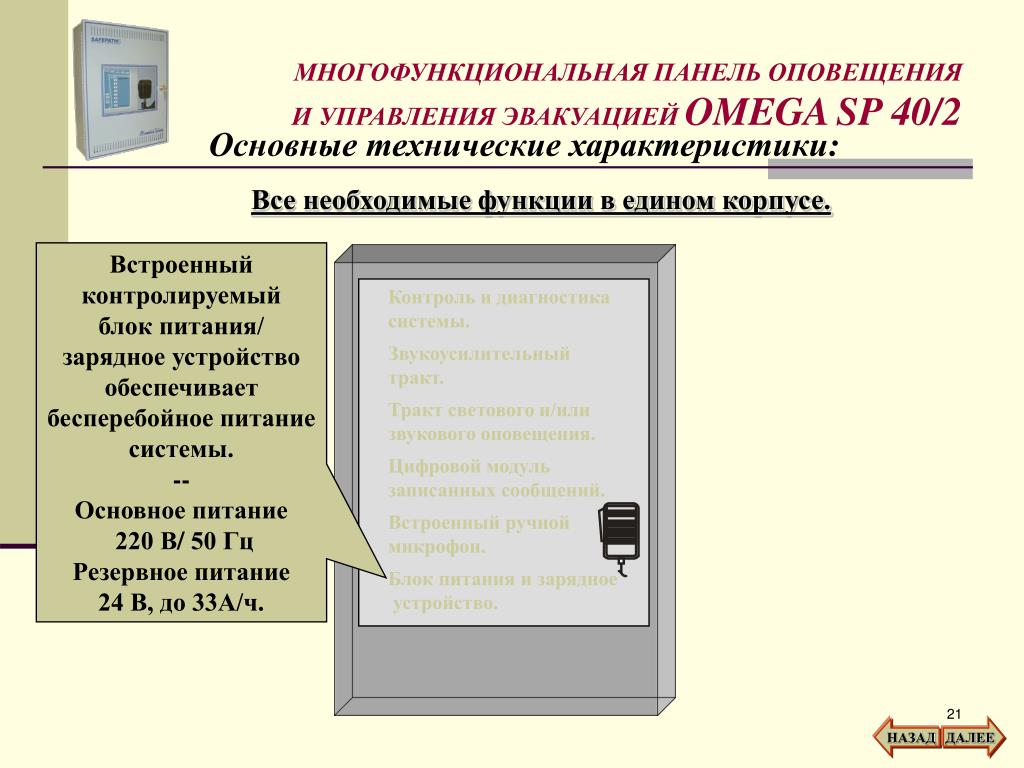

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные технические характеристики:

Все необходимые функции в едином корпусе.

Встроенный контролируемый

блок питания/ зарядное устройство обеспечивает бесперебойное питание системы.

--

Основное питание

220 В/ 50 Гц

Резервное питание

24 В, до 33А/ч.

Контроль и диагностика

системы.

Звукоусилительный

тракт.

Тракт светового и/или звукового оповещения.

Цифровой модуль записанных сообщений.

Встроенный ручной микрофон.

Блок питания и зарядное

устройство.

НАЗАД

ДАЛЕЕ


Omega sp 40 214

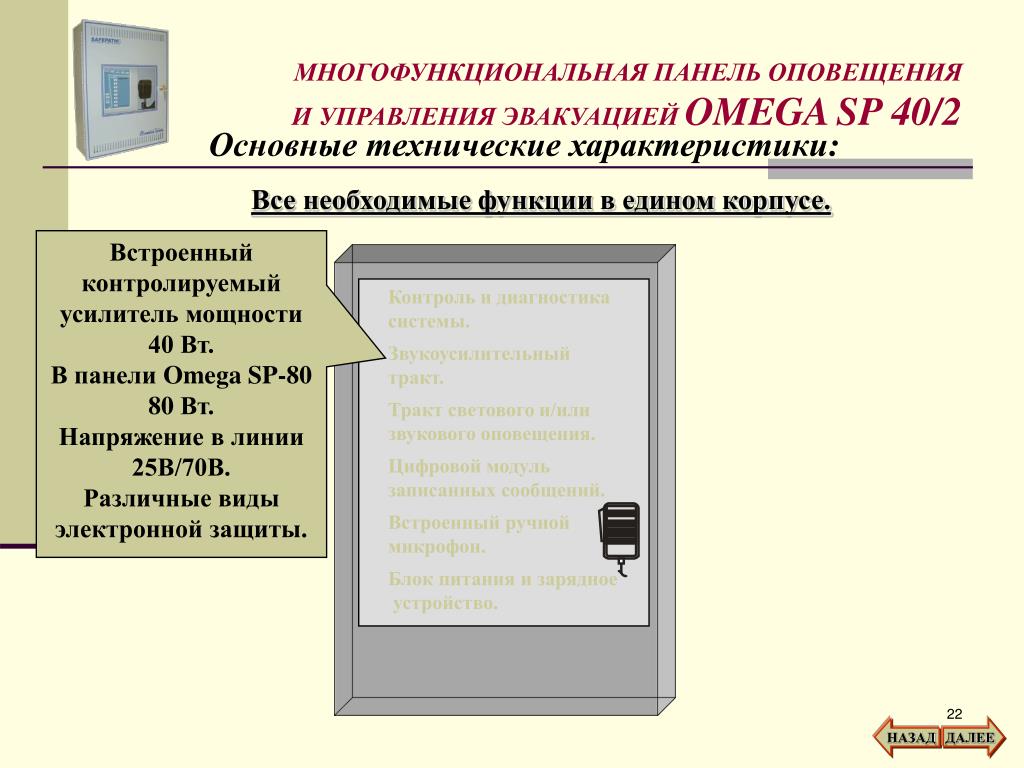

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные технические характеристики:

Все необходимые функции в едином корпусе.

Встроенный контролируемый

усилитель мощности

40 Вт.

В панели Omega SP-80

80 Вт.

Напряжение в линии

25В/70В.

Различные виды электронной защиты.

Контроль и диагностика

системы.

Звукоусилительный

тракт.

Тракт светового и/или звукового оповещения.

Цифровой модуль записанных сообщений.

Встроенный ручной микрофон.

Блок питания и зарядное

устройство.

НАЗАД

ДАЛЕЕ


Omega sp 40 215

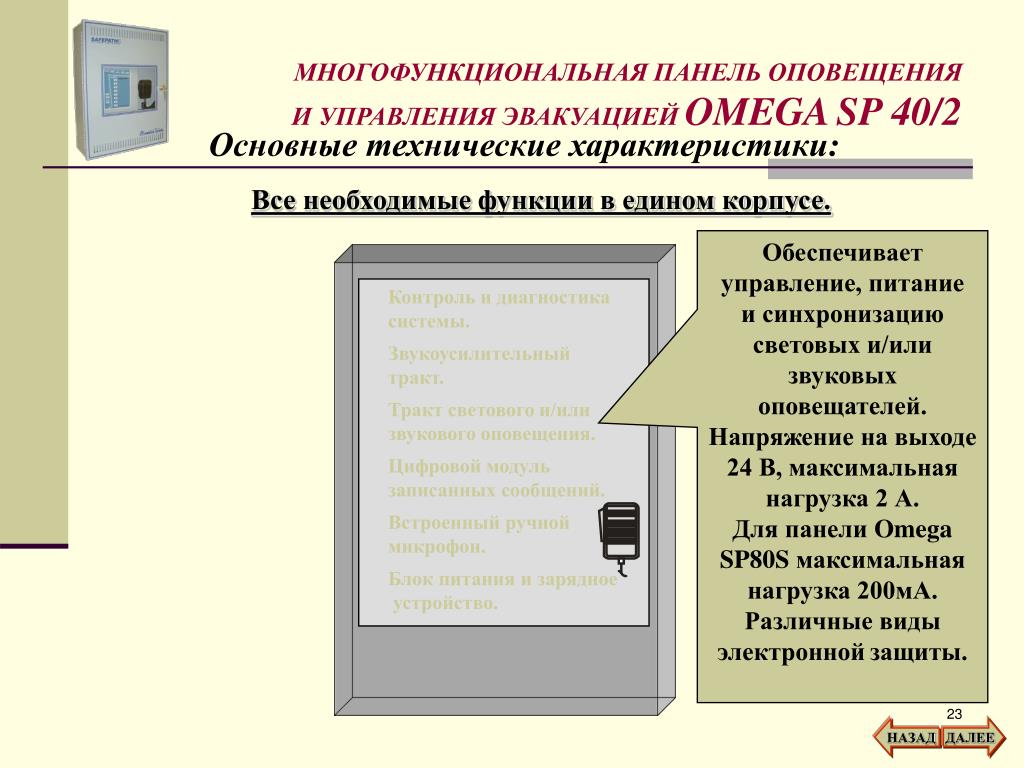

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные технические характеристики:

Все необходимые функции в едином корпусе.

Обеспечивает

управление, питание

и синхронизацию

световых и/или звуковых оповещателей.

Напряжение на выходе 24 В, максимальная нагрузка 2 А.

Для панели Omega SP80S максимальная нагрузка 200мА.

Различные виды электроннойзащиты.

Контроль и диагностика

системы.

Звукоусилительный

тракт.

Тракт светового и/или звукового оповещения.

Цифровой модуль записанных сообщений.

Встроенный ручной микрофон.

Блок питания и зарядное

устройство.

НАЗАД

ДАЛЕЕ


Omega sp 40 216

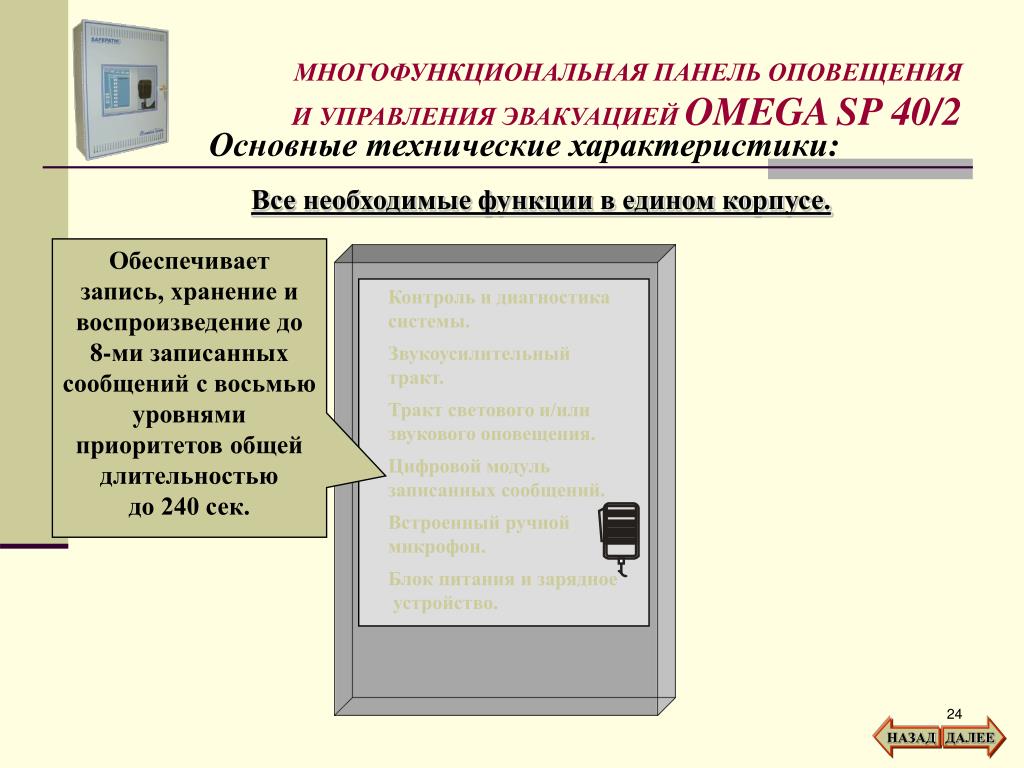

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные технические характеристики:

Все необходимые функции в едином корпусе.

Обеспечивает

запись, хранение и воспроизведение до 8-ми записанных сообщений с восьмью уровнями приоритетов общей длительностью

до 240 сек.

Контроль и диагностика

системы.

Звукоусилительный

тракт.

Тракт светового и/или звукового оповещения.

Цифровой модуль записанных сообщений.

Встроенный ручной микрофон.

Блок питания и зарядное

устройство.

НАЗАД

ДАЛЕЕ


Omega sp 40 217

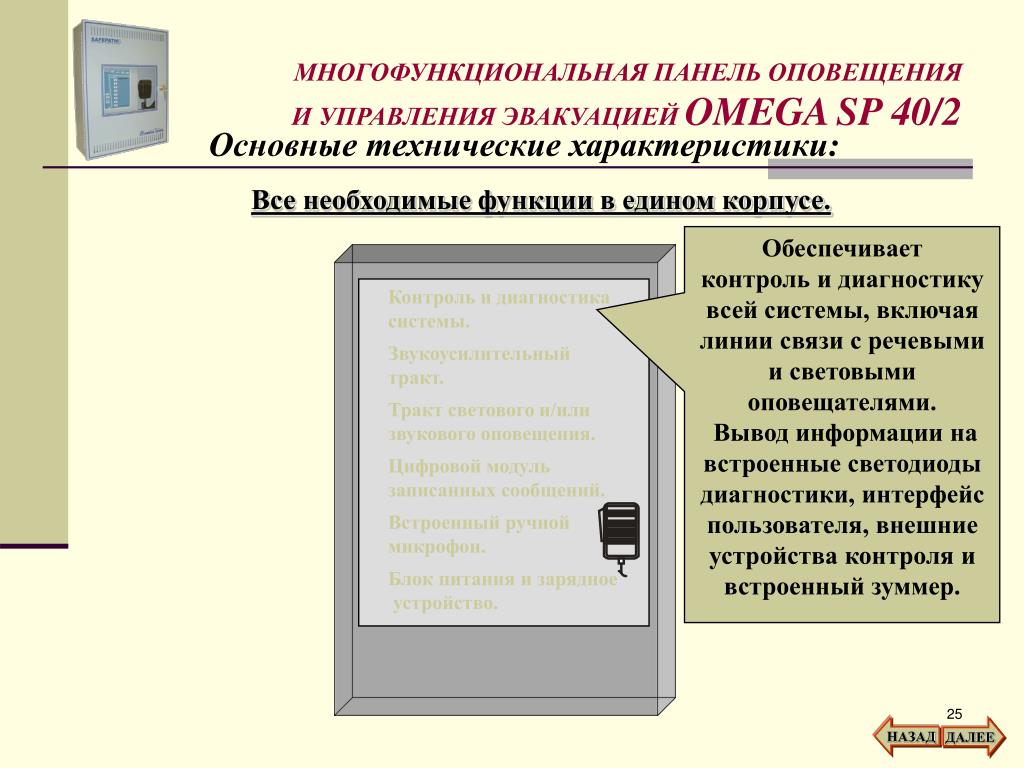

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные технические характеристики:

Все необходимые функции в едином корпусе.

Обеспечивает

контроль и диагностику всей системы, включая линии связи с речевыми и световыми оповещателями.

Вывод информации на встроенные светодиоды диагностики, интерфейспользователя, внешние устройства контроля и встроенный зуммер.

Контроль и диагностика

системы.

Звукоусилительный

тракт.

Тракт светового и/или звукового оповещения.

Цифровой модуль записанных сообщений.

Встроенный ручной микрофон.

Блок питания и зарядное

устройство.

НАЗАД

ДАЛЕЕ


Omega sp 40 218

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Основные технические характеристики:

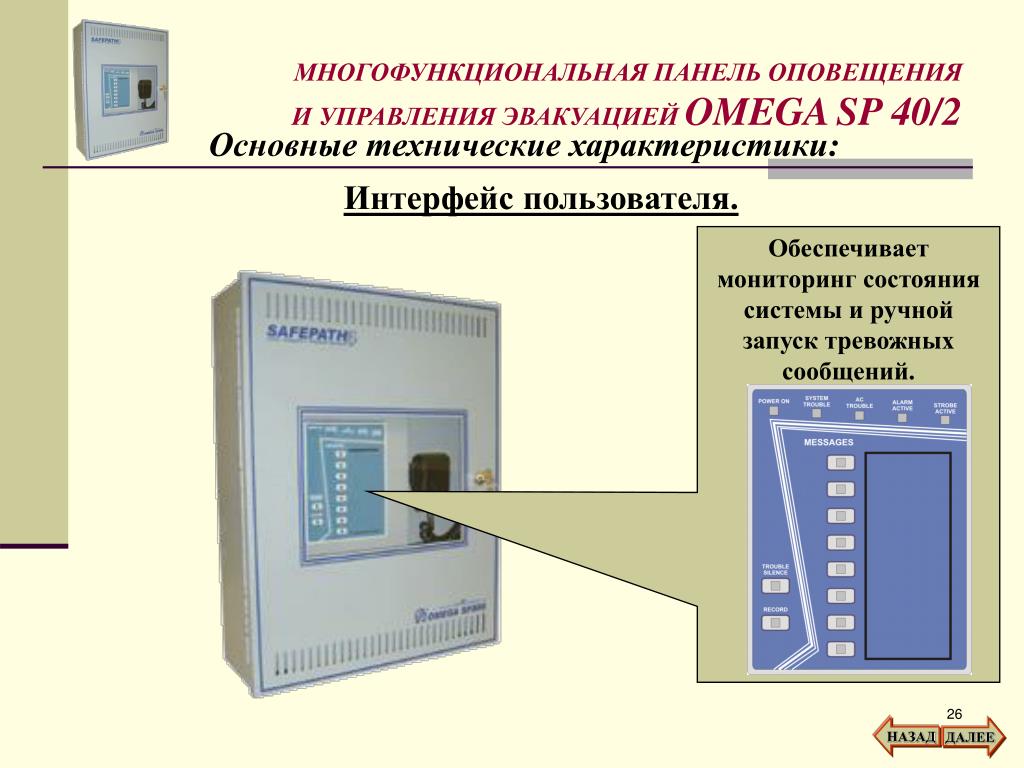

Интерфейс пользователя.

Обеспечивает

мониторинг состояния системы и ручной запуск тревожных сообщений.

НАЗАД

ДАЛЕЕ


Omega sp 40 219

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

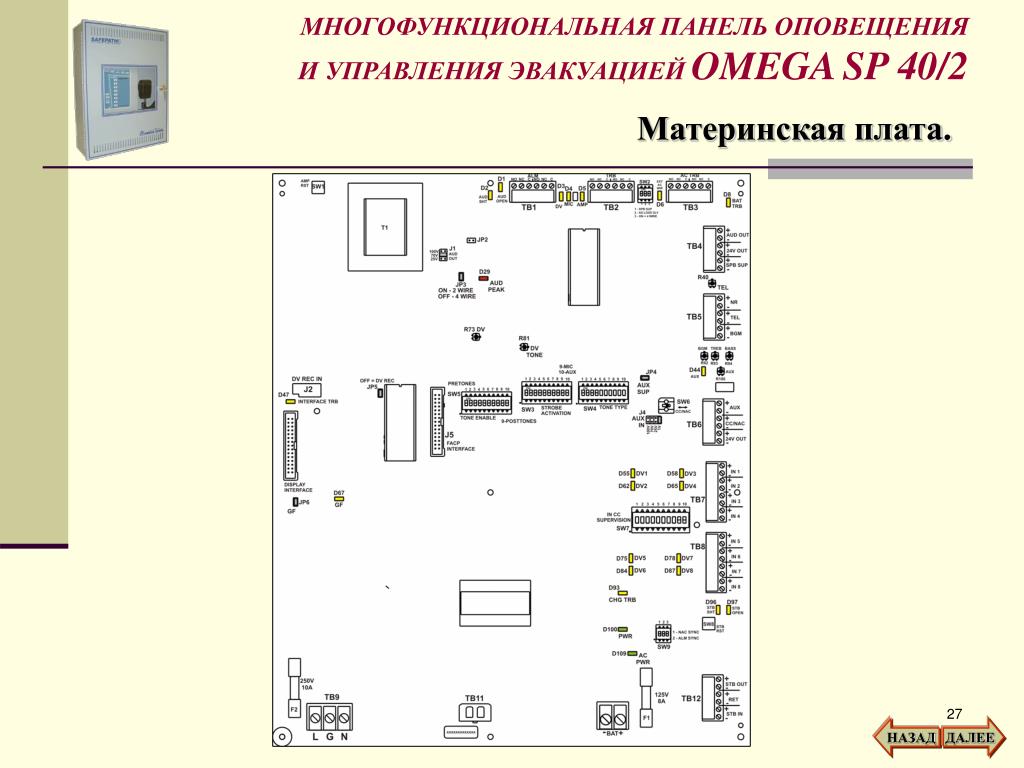

Материнская плата.

НАЗАД

ДАЛЕЕ


Omega sp 40 220

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

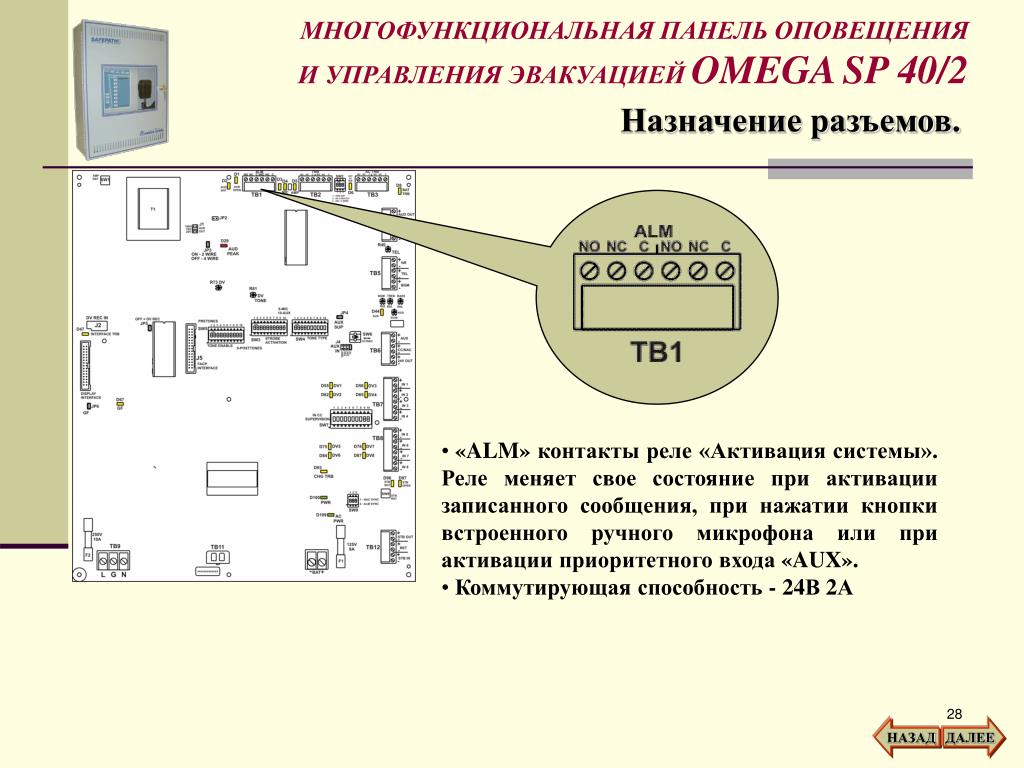

Назначение разъемов.

  • «ALM» контакты реле «Активация системы». Реле меняет свое состояние при активации записанного сообщения, при нажатии кнопки встроенного ручного микрофона или при активации приоритетного входа «AUX».

  • Коммутирующая способность - 24В 2А

НАЗАД

ДАЛЕЕ


Omega sp 40 221

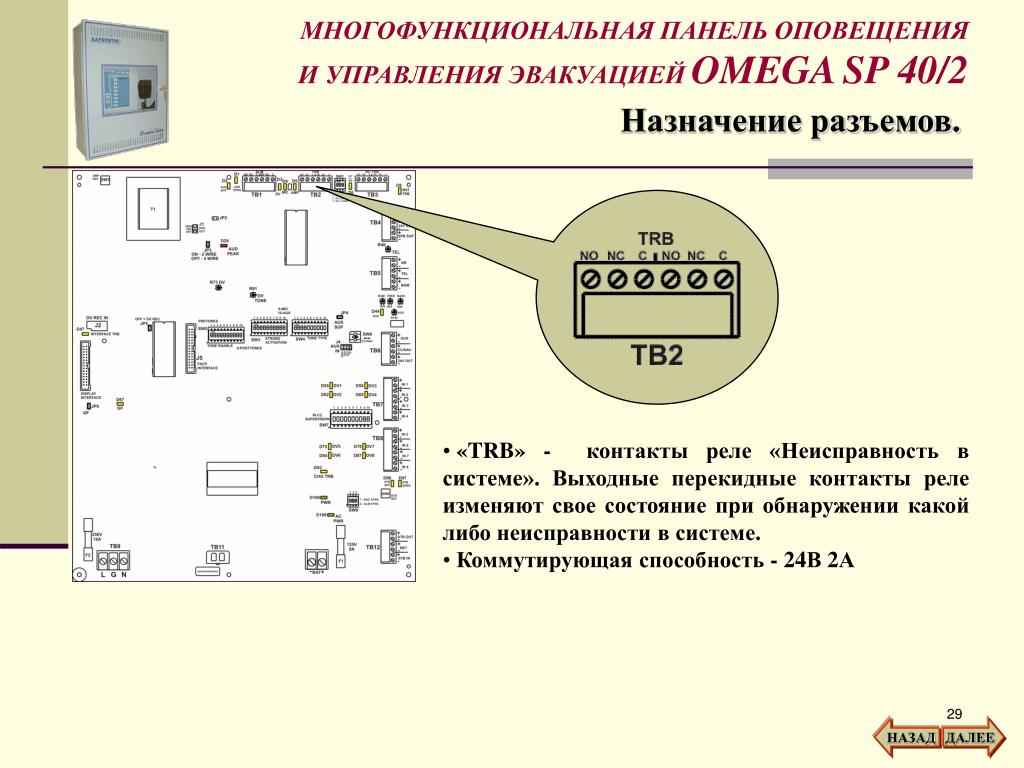

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Назначение разъемов.

  • «TRB» - контакты реле «Неисправность в системе». Выходные перекидные контакты реле изменяют свое состояние при обнаружении какой либо неисправности в системе.

  • Коммутирующая способность - 24В 2А

НАЗАД

ДАЛЕЕ


Omega sp 40 222

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Назначение разъемов.

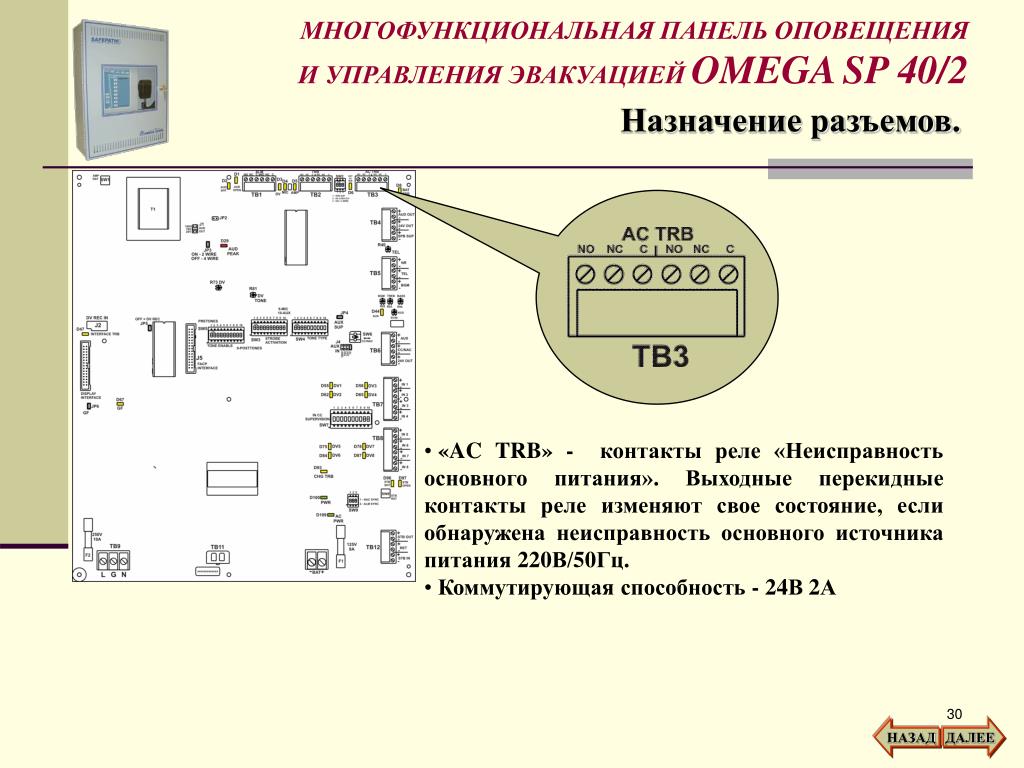

  • «AC TRB» - контакты реле «Неисправность основного питания». Выходные перекидные контакты реле изменяют свое состояние, если обнаружена неисправность основного источника питания 220В/50Гц.

  • Коммутирующая способность - 24В 2А

НАЗАД

ДАЛЕЕ


Omega sp 40 223

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Назначение разъемов.

  • «AUD OUT» - контролируемый аудио выход на линию речевого оповещения 25В или 70В. Звуковая мощность RMS в панели Omega SP40/2до 40Вт, в панели Omega SP-80 до 80 Вт. При необходимости, мощность увеличивается при помощи усилителей Omega SPB-160.

  • «24V OUT» - выход с блока питания 24В/0,5А предназначен для питания дополнительных устройств входящих в состав системы.

  • «SPB SUP»- контролируемый выход. Предназначен для мониторинга состояния контакта внешнего реле.

НАЗАД

ДАЛЕЕ

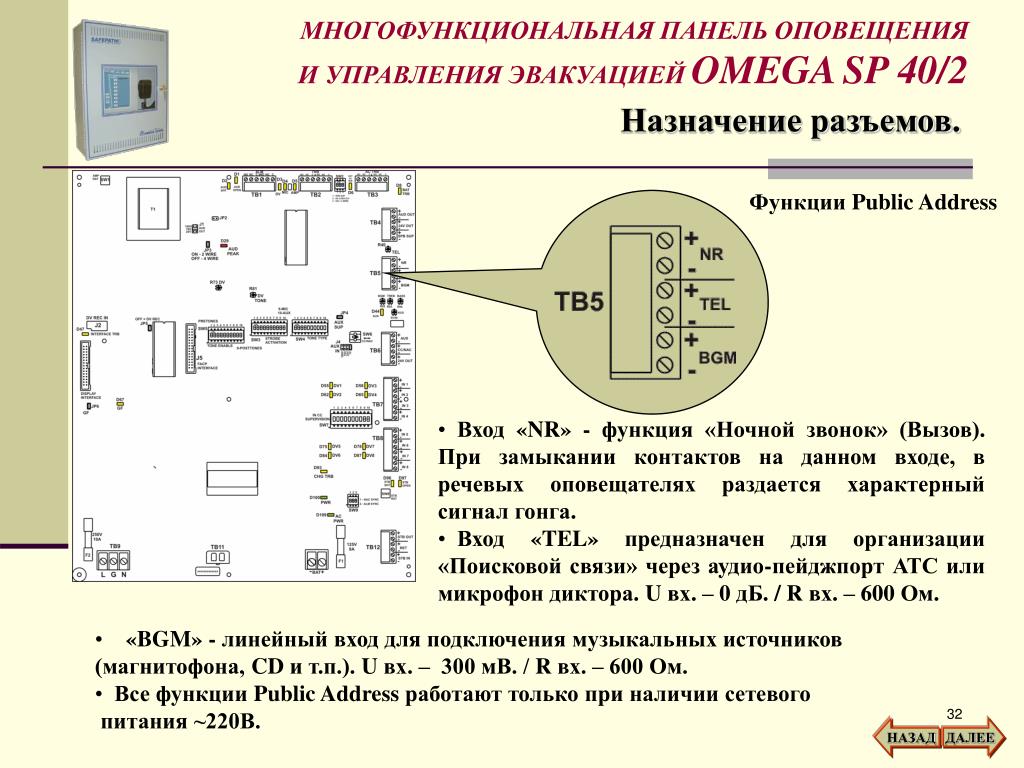

Omega sp 40 224

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Назначение разъемов.

Функции Public Address

  • Вход «NR» - функция «Ночной звонок» (Вызов). При замыкании контактов на данном входе, в речевых оповещателях раздается характерный сигнал гонга.

  • Вход «TEL» предназначен для организации «Поисковой связи» через аудио-пейджпорт АТС или микрофон диктора. U вх. – 0 дБ. / R вх. – 600 Ом.

  • «BGM» - линейный вход для подключения музыкальных источников (магнитофона, CD и т.п.). U вх. – 300 мВ. / R вх. – 600 Ом.

  • Все функции Public Address работают только при наличии сетевого

  • питания ~220В.

НАЗАД

ДАЛЕЕ


Omega sp 40 225

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Назначение разъемов.

  • Вход «AUX» - предназначен для подключения различных аудио устройств с высоким уровнем приоритета (служба Гражданской обороны, микрофонные станции и т.п.). Для активации этого входа требуется команда подтверждения на вход «CC/NAC» .

  • Вход «CC/NAC» - предназначен для активации входа «AUX IN». Активация происходит

  • путем подачи напряжения = 9-31В (режим «NAC») или посредством замыкания контактов

  • данного входа (режим «СC»).

  • «24V OUT» - выход с блока питания 24В/0,5А предназначен для питания дополнительных устройств входящих в состав системы.

НАЗАД

ДАЛЕЕ


Omega sp 40 226

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Назначение разъемов.

  • «IN 1» - вход активации записанного сообщения № 1

  • «IN 2» - вход активации записанного сообщения № 2

  • «IN 3» - вход активации записанного сообщения № 3

  • «IN 4» - вход активации записанного сообщения № 4

  • «IN 5» - вход активации записанного сообщения № 5

  • «IN 6» - вход активации записанного сообщения № 6

  • «IN 7» - вход активации записанного сообщения № 7

  • «IN 8» - вход активации записанного сообщения № 8

  • Активация (запуск) необходимого сообщения производится посредством замыкания контактов на соответствующем входе.

  • Линия связи входа с запускающим устройством контролируется.

НАЗАД

ДАЛЕЕ

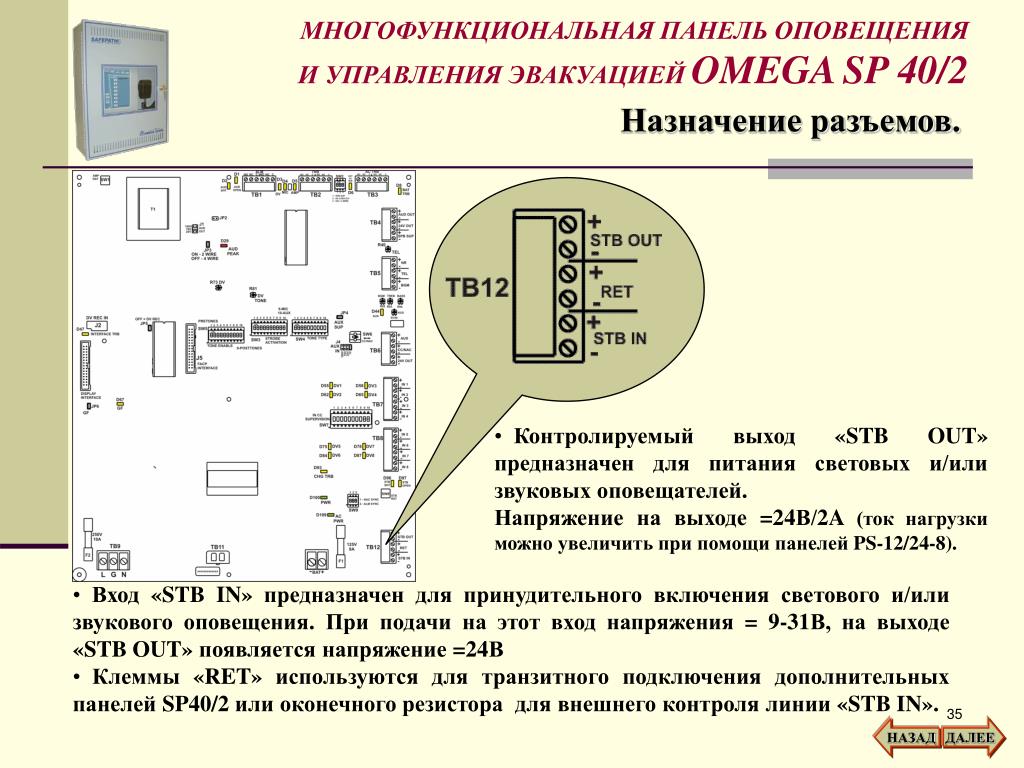

Omega sp 40 227

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Назначение разъемов.

  • Контролируемый выход «STB OUT» предназначен для питания световых и/или звуковых оповещателей.

  • Напряжение на выходе =24В/2A (ток нагрузки можно увеличить при помощи панелей PS-12/24-8).

  • Вход «STB IN» предназначен для принудительного включения светового и/или звукового оповещения. При подачи на этот вход напряжения = 9-31В, на выходе «STB OUT» появляется напряжение =24В

  • Клеммы «RET» используются для транзитного подключения дополнительных панелей SP40/2 или оконечного резистора для внешнего контроля линии «STB IN».

НАЗАД

ДАЛЕЕ

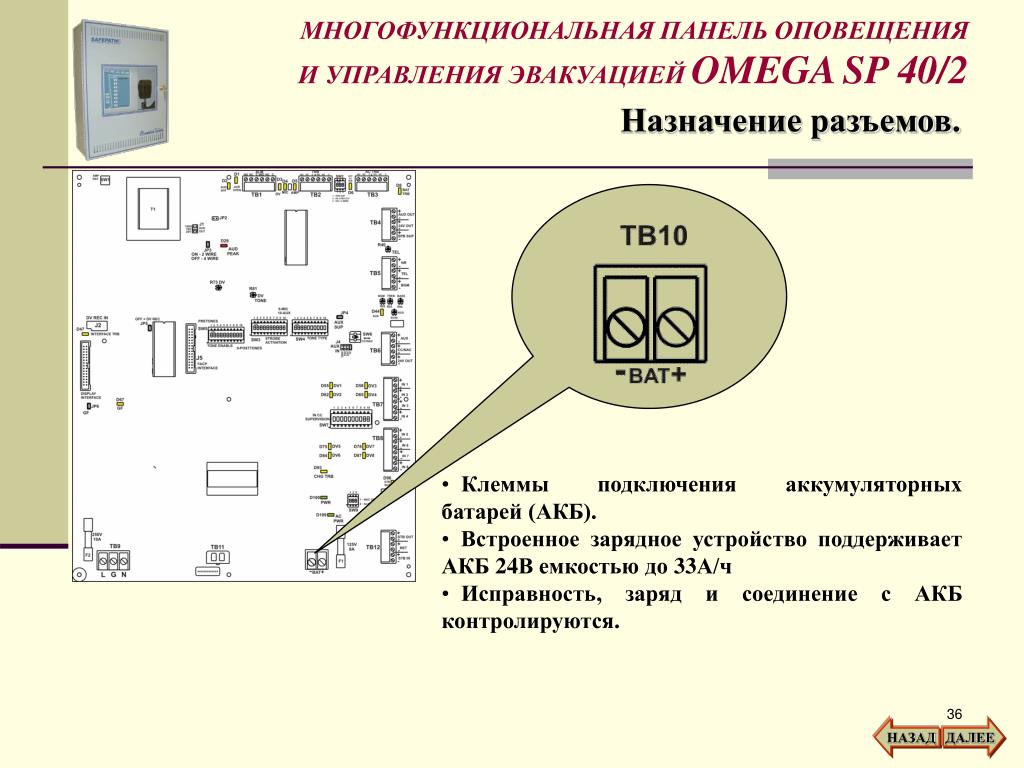

Omega sp 40 228

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Назначение разъемов.

  • Клеммы подключения аккумуляторных батарей (АКБ).

  • Встроенное зарядное устройство поддерживает АКБ 24В емкостью до 33А/ч

  • Исправность, заряд и соединение с АКБ контролируются.

НАЗАД

ДАЛЕЕ

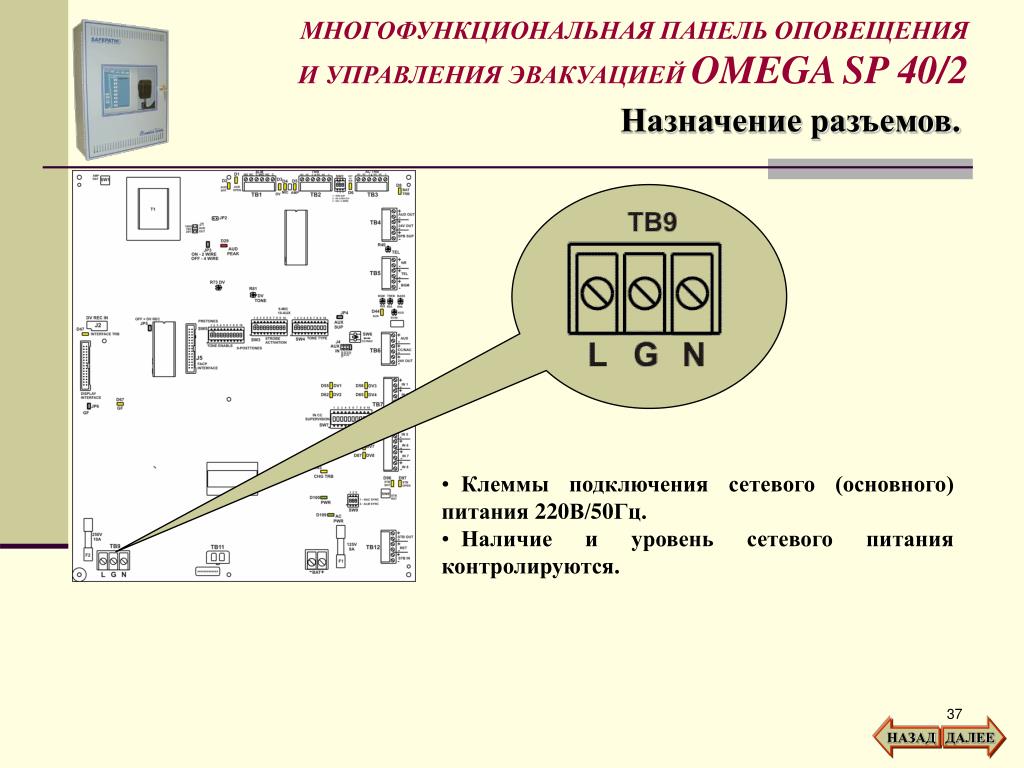

Omega sp 40 229

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Назначение разъемов.

  • Клеммы подключения сетевого (основного) питания 220В/50Гц.

  • Наличие и уровень сетевого питания контролируются.

НАЗАД

ДАЛЕЕ

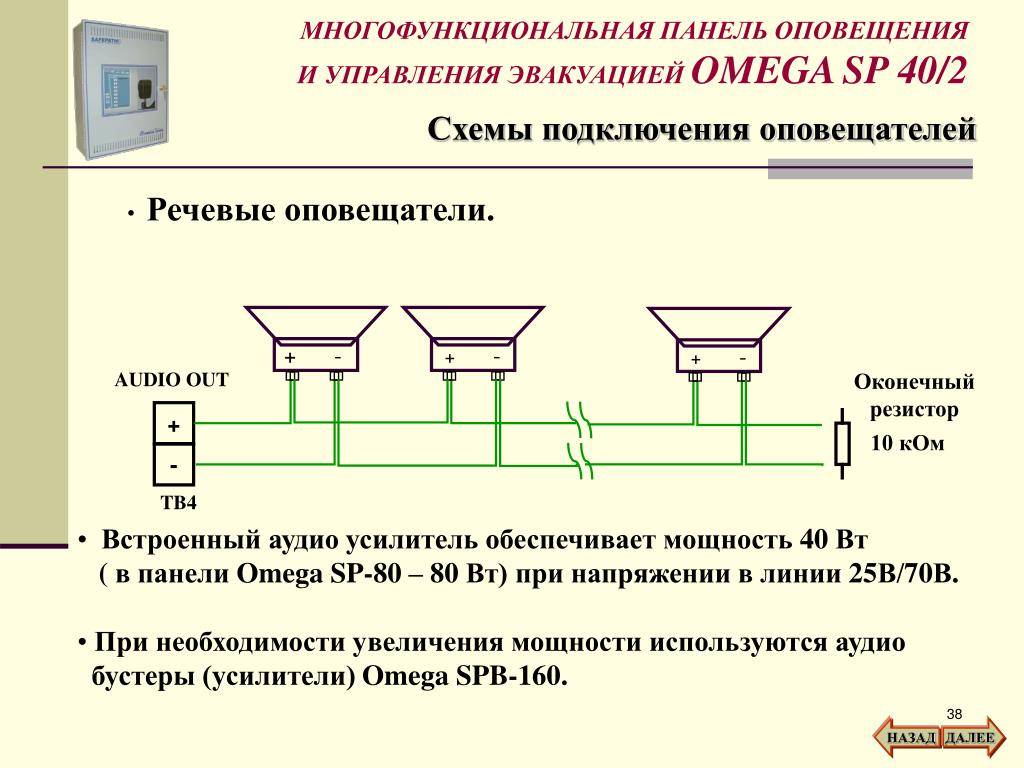

Omega sp 40 230

+-

+-

+-

AUDIO OUT

Оконечный резистор

+

10 кОм

-

TB4

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙOMEGASP 40/2

Схемы подключения оповещателей

  • Речевые оповещатели.

  • Встроенный аудио усилитель обеспечивает мощность40 Вт

  • ( в панели Omega SP-80 – 80 Вт)при напряжении в линии 25В/70В.

  • При необходимости увеличения мощности используются аудио

  • бустеры (усилители) Omega SPB-160.

НАЗАД

ДАЛЕЕ


Omega sp 40 231

+-

+-

STB OUT

Оконечный резистор

+

10 кОм

-

TB12

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙOMEGASP 40/2

Схемы подключения оповещателей

  • Световые и/или звуковые оповещатели.

  • Встроенный канал светового/звукового оповещения обеспечивает питание и управление оповещателей с напряжением питания 24 В,

  • с суммарной нагрузкой не более 2А (в Omega SP-80 – 200мА.).

  • При необходимости увеличения тока нагрузки используются приборы управления PS-12/24-8 (PS-6E/8E).

НАЗАД

ДАЛЕЕ

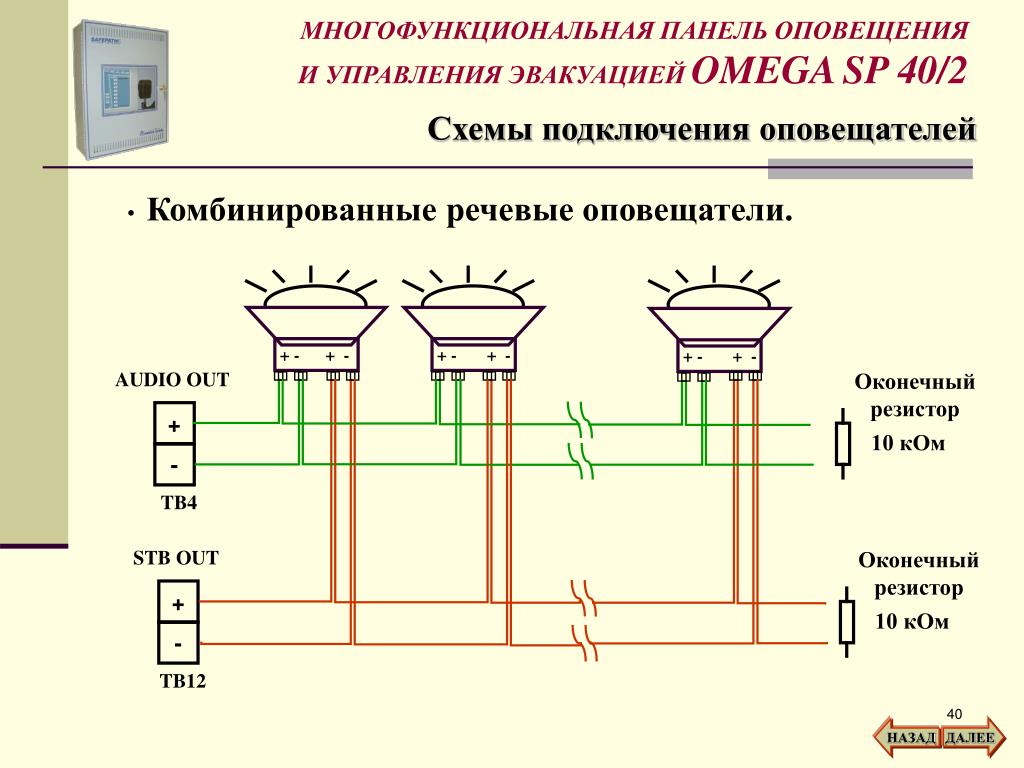

Omega sp 40 232

+ - + -

+ - + -

+ - + -

AUDIO OUT

Оконечный резистор

+

10 кОм

-

TB4

STB OUT

Оконечный резистор

+

10 кОм

-

TB12

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Схемы подключения оповещателей

  • Комбинированные речевые оповещатели.

НАЗАД

ДАЛЕЕ


Omega sp 40 233

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Дополнительные функциональные

модули.

НАЗАД

ДАЛЕЕ

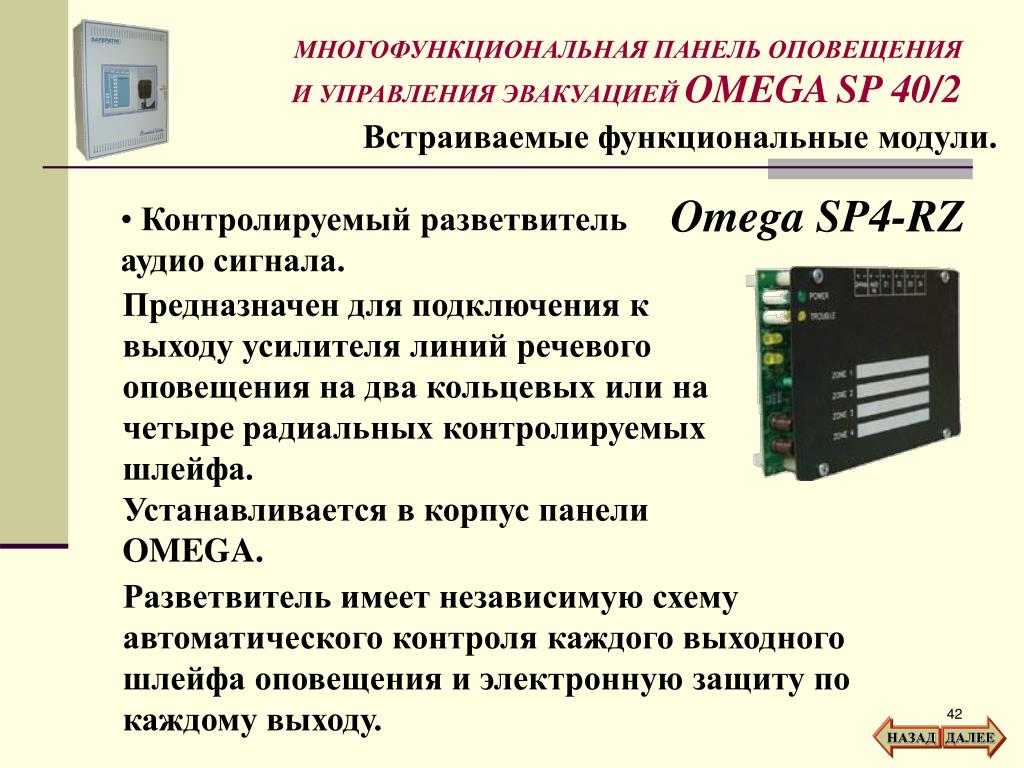

Omega sp 40 234

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Встраиваемые функциональные модули.

Omega SP4-RZ

  • Контролируемый разветвитель

  • аудио сигнала.

  • Предназначен для подключения к выходу усилителя линий речевого оповещения на два кольцевых или на четыре радиальных контролируемых шлейфа.

  • Устанавливается в корпус панели OMEGA.

  • Разветвитель имеет независимую схему автоматического контроля каждого выходного шлейфа оповещения и электронную защиту по каждому выходу.

НАЗАД

ДАЛЕЕ


Omega sp 40 235

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Встраиваемые функциональные модули.

SP4-APS

  • Контролируемый управляемый разветвитель аудио сигнала.

  • Предназначен для разветвления линии речевого

  • оповещения на два кольцевых или на четыре радиальных контролируемых шлейфа.

  • В дежурном режиме разветвитель обеспечивает распределение входного аудио сигнала (фоновая музыка или объявления) по подключенным к нему линиям оповещения, в соответствии с командами управления, поступающими от внешнего контроллера SP4-TZC.В режиме тревоги разветвитель осуществляет передачу тревожных сообщений одновременно на все аудио выходыУстанавливается в корпус панели OMEGA.

  • Разветвитель имеет независимую схему автоматического контроля каждого выходного шлейфа оповещения и электронную защиту по каждому выходу.

НАЗАД

ДАЛЕЕ


Omega sp 40 236

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Встраиваемые функциональные модули.

Omega SP4-RU

  • Контролируемый управляемый разветвитель аудио сигнала.

  • Предназначен для разветвления линии речевого

  • оповещения на четыре радиальных контролируемых шлейфа.

  • Разветвитель обеспечивает распределение аудио сигнала по подключенным к нему линиям оповещения, в соответствии с командами управления, поступающими от внешнего контроллера Omega SP4-INT.

  • Устанавливается в корпус панели OMEGA.

  • Разветвитель имеет независимую схему автоматического контроля каждого выходного шлейфа оповещения и электронную защиту по каждому выходу.

НАЗАД

ДАЛЕЕ


Omega sp 40 237

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Встраиваемые функциональные модули.

Omega SP4-МС

Omega SP4-МС4

  • Модули контроля постоянно горящих табло «ВЫХОД».

  • Предназначены для контроля исправности линий питания постоянно горящих табло «ВЫХОД».

  • Модули контролируют линию (линии) на наличие постоянного напряжения 24В в цепи питания этих световых табло.

  • Могут использоваться для централизованного мониторинга (контроля) системой оповещения Omega любой линии с постоянным напряжением 24В.

  • Устанавливаются в корпус панели OMEGA.

НАЗАД

ДАЛЕЕ


Omega sp 40 238

ЗОНА 1

+ -

+ -

+ -

+ -

+ -

+ -

+ -

+ -

+ -

+ -

+ -

+ -

ЗОНА2

ЗОНА3

+

AUD IN

-

Omega SP4-RZ

ЗОНА4

Omega

SP40/2

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Встраиваемые функциональные модули.

Разветвление линии речевого оповещенияна два кольцевых контролируемых шлейфа.

НАЗАД

ДАЛЕЕ


Omega sp 40 239

ЗОНА 1

+ -

+ -

+ -

+ -

+ -

+ -

+ -

+ -

10 кОм

+ -

+ -

+ -

+ -

ЗОНА2

10 кОм

ЗОНА3

10 кОм

+

AUD IN

-

Omega SP4-RZ

ЗОНА4

10 кОм

Omega

SP40/2

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Встраиваемые функциональные модули.

Разветвление линии речевого оповещенияна четыре радиальных контролируемых шлейфа.

НАЗАД

ДАЛЕЕ

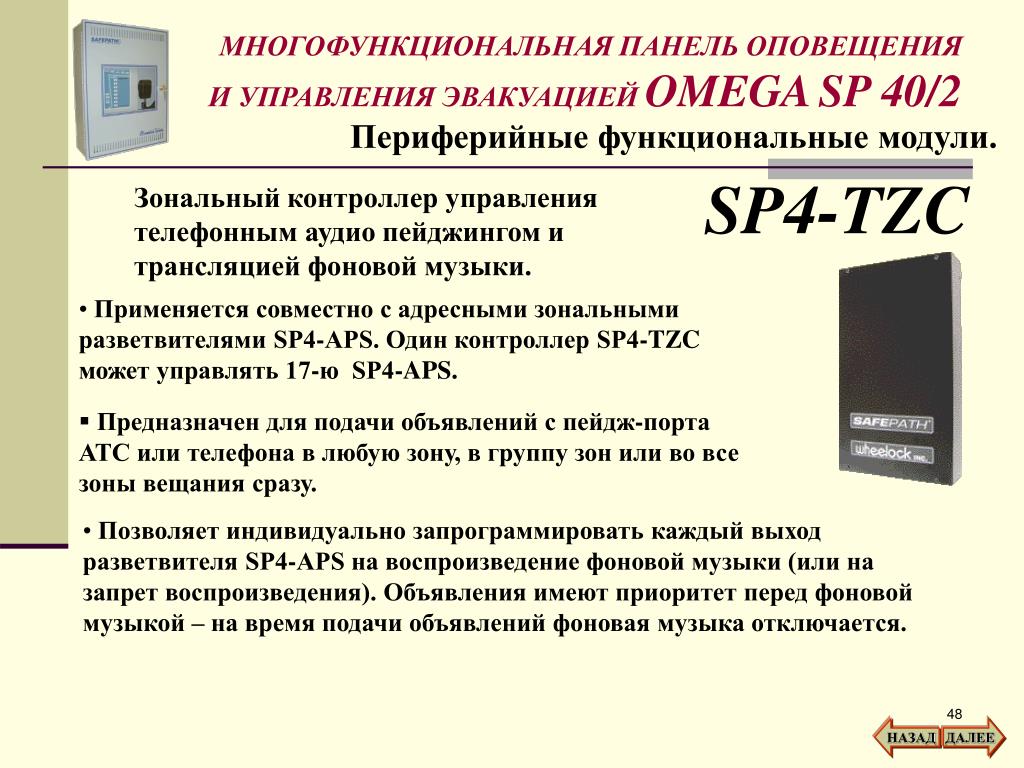

Omega sp 40 240

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Периферийные функциональные модули.

SP4-TZC

  • Зональный контроллер управления

  • телефонным аудио пейджингом и

  • трансляцией фоновой музыки.

  • Применяется совместно с адресными зональными разветвителями SP4-APS. Один контроллер SP4-TZC может управлять 17-ю SP4-APS.

  • Предназначен для подачи объявлений с пейдж-порта АТС или телефона в любую зону, в группу зон или во все зоны вещания сразу.

  • Позволяет индивидуально запрограммировать каждый выход разветвителя SP4-APS на воспроизведение фоновой музыки (или на запрет воспроизведения). Объявления имеют приоритет перед фоновой музыкой – на время подачи объявлений фоновая музыка отключается.

НАЗАД

ДАЛЕЕ


Omega sp 40 241

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Периферийные функциональные модули.

Omega SP4-INT

  • Контроллер управления многозонной СОУЭ.

  • Применяется совместно с управляемыми разветвителями Omega SP4-RU.

  • Используется для управления системой оповещения как в режиме аварийного оповещения (оповещение о пожаре и других чрезвычайных ситуациях), так и в режиме неаварийного оповещения (трансляция фоновой музыки, трансляция рекламных и информационных объявлений).

  • Процессорный модуль SP4-INT обеспечивает хранение запрограммированных сценариев оповещения, прием управляющих сигналов на запуск того или иного сценария, формирование и передачу управляющих команд на панель Omega SP40/2 (SP-80) и разветвители Omega SP4-RU, прием информации о состоянии системы оповещения и световую индикацию оперативному персоналу.

НАЗАД

ДАЛЕЕ

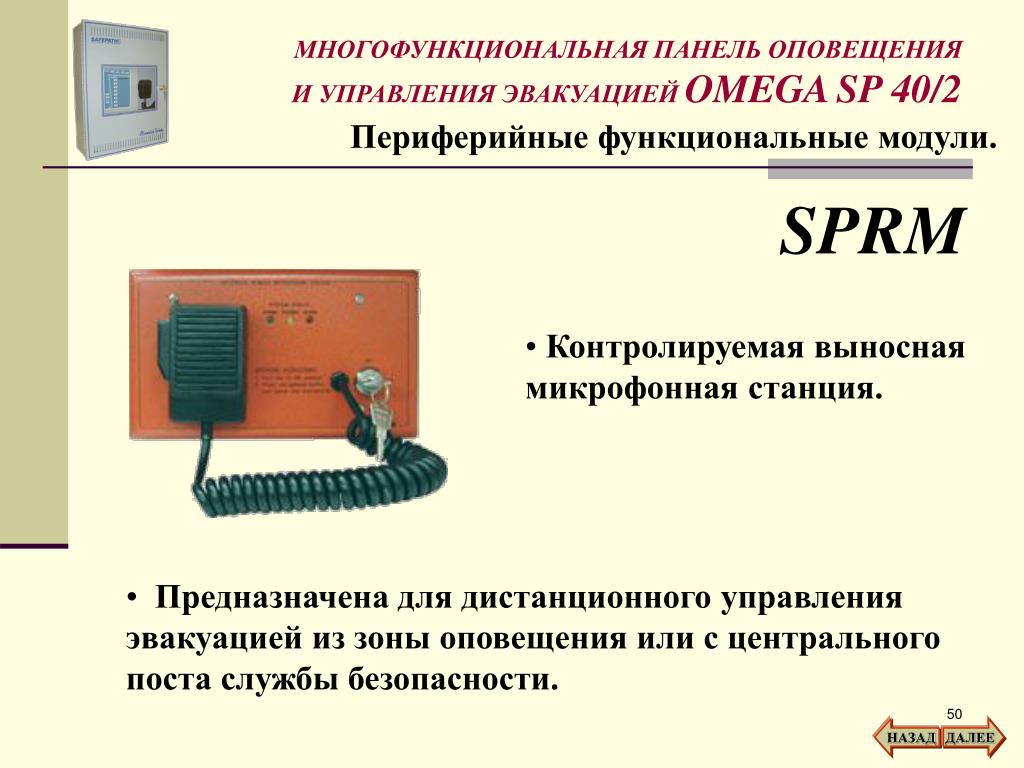

Omega sp 40 242

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Периферийные функциональные модули.

SPRM

  • Контролируемая выносная микрофонная станция.

  • Предназначена для дистанционного управления эвакуацией из зоны оповещения или с центрального поста службы безопасности.

НАЗАД

ДАЛЕЕ


Omega sp 40 243

Omega

SP40/2

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Периферийные функциональные модули.

Схема подключения SPRM

  • Для соединения требуются три пары проводов в экране. Максимальная длина кабеля 600 метров.

НАЗАД

ДАЛЕЕ


Omega sp 40 244

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Периферийные функциональные модули.

SP4-RMX

  • Контролируемый микрофонный интерфейс.

  • Обеспечивает подключение до трех микрофонных станций SPRM (Omega SP4-S).

  • Имеет дополнительный вход.

НАЗАД

ДАЛЕЕ


Omega sp 40 245

Omega

SP40/2

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Периферийные функциональные модули.

Схема подключения SP4-RMX

При помощи двух модулей SP4-RMX возможно подключение до 7-ми различных аудио устройств.

НАЗАД

ДАЛЕЕ


Omega sp 40 246

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Встраиваемые функциональные модули.

SP-COA

  • Телефонный адаптер.

  • Предназначен для подключения к панели SP 40/2 (вход «TEL») CO-порта автоматической телефонной станции (АТС) для осуществления функции поисковой связи.

НАЗАД

ДАЛЕЕ


Omega sp 40 247

24 В

Tel Out

Tel In

SP-COA

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Периферийные функциональные модули.

Схема подключения SP-COA

  • Для соединения SP-COA и SP 40/2 требуется экранированный провод.

  • АТС подключается двухпроводной линией связи.

АТС

Свободный

СО-порт

ИЛИ

НАЗАД

ДАЛЕЕ


Omega sp 40 248

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Периферийные функциональные модули.

  • Цифровой модуль сообщений

OMEGA SP4-DV8

Предназначен для записи, хранения и воспроизведения речевых сообщений.

  • Количество сообщений – до 8-ми штук.

  • Общее время записи сообщений – 8-мь минут (480 секунд).

  • Имеет 8-мь входов активации сообщений (9В-31В)

  • Имеет возможность установки времени задержки запуска сообщения.

  • Два входа для записи сообщений – Mic и Line.

  • Имеет дополнительный приоритетный аудио вход.

  • Встроенная схема контроля работоспособности модуля и выходной аудио цепи.

НАЗАД

ДАЛЕЕ


Omega sp 40 249

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Периферийные функциональные модули.

SP-SVC

  • Контролируемый регуляторгромкости

  • Представляет собой 35Вт аттенюатор.

  • Предназначен для совместной работы с панелями OMEGA и используется для регулировки уровня громкости фоновой музыки в контролируемых шлейфах (линиях) оповещения. Поддерживает работу и контроль как в радиальных (CLASS B), так и в кольцевых (CLASS A) линиях оповещения.

  • Регулятор SP-SVC содержит обходное реле, которое шунтирует аттенюатор при аварийном режиме оповещения, благодаря этому сигналы аварийного оповещения передаются с максимальным уровнем громкости.

НАЗАД

ДАЛЕЕ


Omega sp 40 250

+ -

+ -

+ -

+ -

+ -

+ -

+ -

+ -

+ -

80 ВТ

25В/70В

AUDIO OUT25В/70В

80 ВТ

25В/70В

40 ВТ

25В/70В

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Увеличение мощности аудио тракта.

  • Мощность аудио тракта увеличивается при помощи аудио бустеров Omega SPB-160.

НАЗАД

ДАЛЕЕ


Omega sp 40 251

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Увеличение мощности аудио тракта.

  • Аудио сигнал на вход аудио бустера Omega SPB-160

  • подается непосредственно с трансляционной линии 25В или 70В. При этом качество сигнала остается неизменным.

  • К одной панели оповещения SP40/2 можно подключить до 33-х аудио бустеров. Тем самым увеличив мощность аудио тракта до 5280 Вт.

НАЗАД

ДАЛЕЕ


Omega sp 40 252

+ -

+ -

+ -

+ -

+ -

+ -

+ -

+ -

2,2 кОм

2,2 кОм

2,2 кОм

2,2 кОм

12В/24В

12В/24В

STB OUT

12В/24В

12В/24В

24В/2А

+ -

+ -

10 кОм

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Увеличение мощности светового/звукового оповещения.

  • Мощность тракта светового/звукового оповещенияувеличивается при помощи панелей PS-6E(8E).

К одной панели оповещения SP40/2 можно подключить практически неограниченное количество панелей

PS-6E(8E).

НАЗАД

ДАЛЕЕ


Omega sp 40 253

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Приоритеты входов.

Приоритеты входов в порядке убывания.

  • Встроенный ручной микрофон панели SP40/2.

  • Вход «AUX IN»(Служба ГО, SPRM и т.п.).

  • Вход «IN1» на материнской плате панели SP40/2.

  • Вход «IN2» на материнской плате панели SP40/2.

  • Вход «IN3» на материнской плате панели SP40/2.

  • Вход «IN4» на материнской плате панели SP40/2.

  • Вход «IN5» на материнской плате панели SP40/2.

  • Вход «IN6» на материнской плате панели SP40/2.

  • Вход «IN7» на материнской плате панели SP40/2.

  • Вход «IN8» на материнской плате панели SP40/2.

  • «NR» (Ночной звонок), вход типа «сухой контакт».

  • «ТЕL», линейный аудио вход для телефонного пейджинга.

  • «BGM», линейный аудио вход для фоновой музыки.

НАЗАД

ДАЛЕЕ


Omega sp 40 254

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Omega SP40/2

Готовая СОУЭ

III типа!!!

НАЗАД

ДАЛЕЕ


Omega sp 40 255

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Omega SP40/2

Идеальный выбор

для малобюджетных

объектов!!!

НАЗАД

ДАЛЕЕ


Omega sp 40 256

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Все просто!

Устанавливаете панель Omega, подключаете к ней оповещатели, линии запуска тревожных сообщений и СОУЭ готова к надёжной многолетней работе.

При необходимости, к панели можно подключить источник фоновой музыки, телефонию или пульт диктора. Так же легко система может быть расширена как по мощности, так и зонально.

НАЗАД

ДАЛЕЕ


Omega sp 40 257

мониторинг

активация

сообщений

Служба ГО,

Центральная

станция SP4-S

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Функциональная блок-схема.

Пожарная

сигнализация

Речевое

оповещение

Световое и/или звуковое

оповещение

Поисковая

связь

АТС

Микрофон

диктора

Микрофонные станции управления

эвакуацией

Фоновая

музыка

НАЗАД

ДАЛЕЕ


Omega sp 40 258

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Пример построения СОУЭ.

  • Объект: Школа

  • Этажность – 4 этажа

  • Тип СОУЭ – 3 тип согласно НПБ 104-03

  • Способы оповещения: Речевой, световой и звуковой.

  • Очередность оповещения: Сначала персонал, затем учащиеся.

  • Управление: для персонала (служебная зона) – автоматическое, для учащихся (общая зона) – полуавтоматическое (от кнопки запуска сообщений).

  • Особые условия: подача объявлений с микрофона и трансляция фоновой музыки.

  • Контроль состояния СОУЭ: постоянный, автоматический.

НАЗАД

ДАЛЕЕ


Omega sp 40 259

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Пример построения СОУЭ.

  • Способы оповещения:

  • Для общей зоны оповещения – речевой

  • Для персонала (служебная зона) - звуковой (согласно п.2 Примечания к НПБ 104-03).

  • Световые табло «Пожар», указатели направления эвакуации,

  • строб-вспышки и т.п. могут включаться сразу же при поступлении сигнала о возгорании.

  • 2. Очередность оповещения:

  • При поступлении управляющего сигнала от системы пожарной сигнализации автоматически запускается канал звукового оповещения в зоне служебного персонала и световое оповещение по всей школе.

  • При подтверждении факта возгорания, ответственным персоналом осуществляется запуск речевого сообщения с информацией о необходимости эвакуации из здания.

НАЗАД

ДАЛЕЕ


Omega sp 40 260

4 этаж

3 этаж

Учительская

Полуавтоматический режим

2 этаж

Директор

Пост охраны

SP40/2

Радиоузел

1 этаж

Автоматический режим

Ручной режим

Фоновая музыка

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Пример построения СОУЭ.

Панель

ОПС

НАЗАД

ДАЛЕЕ


Omega sp 40 261

При срабатывании пожарной сигнализации автоматически включается канал звукового и светового оповещения.

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Автоматический режим (оповещение персонала).

4 этаж

3 этаж

Учительская

2 этаж

Директор

SP40/2

Радиоузел

Панель

ОПС

1 этаж

Пост охраны

НАЗАД

ДАЛЕЕ


Omega sp 40 262

При нажатии любой из кнопок активации автоматически запускается речевое сообщение о эвакуации из здания.

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Полуавтоматический режим (общая эвакуация).

4 этаж

3 этаж

Учительская

2 этаж

Директор

SP40/2

Радиоузел

Панель

ОПС

1 этаж

Пост охраны

НАЗАД

ДАЛЕЕ


Omega sp 40 263

Трансляция фоновой музыки имеет самый низкий приоритет.

При использовании встроенного ручного микрофона трансляция записанных сообщений прекращается.

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯИ УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGASP 40/2

Ручной режим («живые» объявления).

4 этаж

3 этаж

Учительская

2 этаж

Директор

SP40/2

Радиоузел

Панель

ОПС

1 этаж

Пост охраны

НАЗАД

ДАЛЕЕ


5591396

Оборудование для систем оповещения и управления эвакуацией OMEGA SP4

СОУЭ OMEGA

Многозонная СОУЭ

IV и V типа

для высотных и

многофункциональных зданий!!!

НАЗАД

ДАЛЕЕ


5591396

Оборудование для систем оповещения и управления эвакуацией OMEGA SP4

Два концептуальных принципа

построения СОУЭ.

Аппаратура “Omega” позволяет строить принципиальноразличные

по структуре системы оповещения.

Главным различием является то,сколько в системе присутствует отдельных аудио каналов оповещения.

Т.е. система оповещения «Омега» может быть

одноканальной или многоканальной.

НАЗАД

ДАЛЕЕ


5591396

Оборудование для систем оповещения и управления эвакуацией OMEGA SP4

Характеристики СОУЭ «Omega SP4»

с использованием дополнительных модулей

Omega SP4-INT и Omega SP4-RU:

  • до 24-хпрограммируемых алгоритмов оповещения

  • до 8-ми тревожных сообщений (без расширения) –по 30 сек. каждое.

  • до 5-тиэтапов развития процесса эвакуации в рамках одного алгоритма

  • до 48-мизон пожарного оповещения

  • до 48-ми зон трансляции фоновой музыки

  • до 12-ти зон или групп зон трансляции объявлений с пульта диктора

  • до 48-мизон трансляции объявлений через телефонию

НАЗАД

ДАЛЕЕ


5591396

Оборудование для систем оповещения и управления эвакуацией OMEGA SP4

OMEGA SP40/2

Интегрируется

в многозонную

многоканальную СОУЭ

IV и V типа!!!

Под единым управлением

и мониторингом!!!

НАЗАД

ДАЛЕЕ


5591396

Оборудование для систем оповещения и управления эвакуацией OMEGA SP4

Omega SP4

Многофункциональный комплекс

управления оповещением,

многозонной трансляцией

и поисковой связью.

НАЗАД

ДАЛЕЕ


5591396

Ручной и

полуавтоматический

режим.

МОНИТОРИНГ

УПРАВЛЕНИЕ

ЗАПУСК СООБЩЕНИЙ

ПОИСКОВАЯ СВЯЗЬ

ИЛИ

ФОНОВАЯ МУЗЫКА

ИЛИ

ЗОНА № 1

МОНИТОРИНГ

Автоматический

режим.

УПРАВЛЕНИЕ

ЗАПУСК СООБЩЕНИЙ

ЗАПУСК СООБЩЕНИЙ

ОБЪЯВЛЕНИЯ

ФОНОВАЯ МУЗЫКА

ИЛИ

ЗОНА № 2

МОНИТОРИНГ

УПРАВЛЕНИЕ

ЗАПУСК СООБЩЕНИЙ

ПОИСКОВАЯ СВЯЗЬ

ИЛИ

ОБЪЯВЛЕНИЯ

ИЛИ

ЗОНА № 80

Многоканальная,многозонная СОУЭIV – V типа.

Оборудование для систем оповещения и управления эвакуацией OMEGA SP4

Служба Гражданской

обороны

МОНИТОРИНГ

УПРАВЛЕНИЕ

ЗАПУСК СООБЩЕНИЙ

МОНИТОРИНГ

Система

сигнализации

или пожаротушения

Функции СОУЭ

АТС

ПОИСКОВАЯ СВЯЗЬ

ОБЪЯВЛЕНИЯ ДИКТОРА

Функции Public Address

ФОНОВАЯ МУЗЫКА

НАЗАД

ДАЛЕЕ


5591396

Оборудование для систем оповещения и управления эвакуацией OMEGA SP4

Более

подробная

информация

на

www.wheelock.ru

www.omegasound.ru

НАЗАД

ДАЛЕЕ


  • Login
