Apostila EdgeCAM

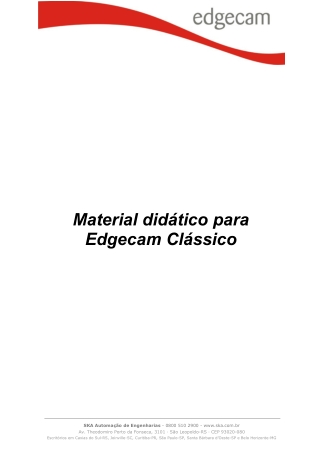

1. Material didático para Edgecam Clássico SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

2. INTRODUÇÃO: Sobre o Treinamento e Material: Neste treinamento assim como o material, você vai trabalhar com uma série de exercícios que lhe ensinaram alguns princípios básicos de uso do Edgecam. Este material tem a funcionalidade de guiar o aluno durante o treinamento e também como uma ajuda para esclarecer possíveis dúvidas posteriores ao treinamento. Os exercícios são para esclarecer a utilização das ferramentas do Edgecam, você poderá utilizar outros exemplos para praticar em casa. Este treinamento assim como o material, é a parte inicial do Edgecam, conforme você for adquirindo conhecimento na ferramenta vai executar peças mais complexas e utilizar mais recursos do Edgecam. Este treinamento assim como o material, supõe que você está familiarizado com computador e Microsoft Windows. Experiências com CAD/CAM, métodos e terminologias ajudam mas não são obrigatórios. Sobre o Edgecam: Edgecam é um programa de computador do estilo CAM (Computer Aided Manufacture), que auxilia na manufatura, permite criar estratégias de usinagem para máquinas do tipo CNC e possibilita a geração de códigos CN a partir de modelos CAD. Sobre a SKA: A SKA comercializa software para projetos mecânicos e elétricos, geração de programas CN para manufatura e gerenciamento de dados de produtos, líderes mundiais em seus segmentos, como SolidWorks, Edgecam e Lantek. Reconhecida por sua solidez e pelo crescimento constante, desde 1989 realiza implantações de sucesso em indústrias dos mais diversos portes e segmentos. Formada por um time de mais de 90 profissionais experientes e com sede localizada em São Leopoldo, RS, possui escritórios em Caxias do Sul, Santa Catarina, Paraná, São Paulo e Minas Gerais e mantém parcerias com empresas do setor metalmecânico, como Romi, White Martins, Grupo Megga, Sandvik e Flow Latino, assim como instituições educacionais de todo o Brasil. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

3. Requisitos de sistema: Processador Pentium4, Athlon, Centrino, DuoalCore, Core2Duo e semelhantes. 512 Mb RAM no mínimo. 10 Gb de espaço livre em disco. Placa de vídeo compatível ou semelhante. Monitor colorido (resolução de 1280x1024). Drive de DVD-ROM. Mouse com Scroll Porta serial e USB Internet Explorer 6 ou superior Sistema Operacional mínimo Windows XP ou Vista (32 ou 64 bits)           Placas de Vídeo Recomendadas: Placas Suportadas  ATI nVIDIA  Radeon 9xxx series GeForce4 Ti series  Radeon X series GeForce FX series  Fire GL X series GeForce 6 series  Fire GL Z series GeForce 7 series  Fire GL V series Quadro 4 series  Quadro FX series Placas para Notebooks  ATI nVIDIA  Radeon X series GeForce FX series  Fire GL T series Quadro 4 series  Fire GL V series Quadro FX series Sua placa de vídeo não tem a necessidade de ser uma da lista mas ela deve ser ao menos semelhante. *Havendo dúvidas, acesse o System Requirements no What's New do Edgecam. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

4. INSTALAÇÃO Instalando o Edgecam: Agora que já foi verificado os requisitos de sistema é possível instalar o Edgecam. Para o treinamento na SKA não é necessário instalar o Edgecam, esta etapa é para ser executada em casa ou em um computador de estudo. Insira o DVD do Edgecam no computador e esta tela deverá aparecer: Clique em Install Edgecam e em seguida clique em Start Instalation para iniciar a instalação. Para uma instalação rápida basta aceitar todas as configurações padrões e em “Select Components” escolha a opção Typical. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

5. Instalando a tradução do Edgecam: Depois de instalar o Edgecam temos que fazer a tradução do mesmo caso o usuário queira utilizar o Edgecam em Português. Primeiramente deve ficar claro que ao fazer esta tradução não será afetado em nada o idioma inglês do Edgecam e suas configurações. Ou seja, poderá ser usado tanto o idioma português como o Inglês do Edgecam, assim como o usuário preferir. Para isso realize os seguintes passos: Feche o CLS como mostra a figura. Extraia os arquivos do zip “Edgecam 2009 R1 Brasil - Traducao.zip” para a pasta de istalação do Edgecam “C:\Arquivos de programas\EdgeCAM\” substituindo todos os arquivos existentes. Agora vá até o menu Iniciar->Programas->Edgecam->Utilities, e selecione a opção Global. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

6. Selecione a opção Português e clique em OK Para concluir a Tradução Reinicie o computador. Instalando a versão de Estudo: A versão de Estudo é a mesma versão profissional do Edgecam, somente é necessário alterar o Status do CLS do Edgecam conforme procedimento abaixo. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

7. INICIANDO O EDGECAM Abertura: Para abrir o Edgecam em uma instalação padrão pode-se clicar duas vezes no ícone do Edgecam localizado na Área de Trabalho (Desktop). Outra opção de abertura é clicando em Iniciar, depois em Programas ou Todos os Programas, em seguida em Edgecam e por último em Edgecam novamente. Ao abrir o Edgecam pela primeira vez deve aparecer uma caixa de Registro, não é necessário se registrar e para que a mensagem não apareça novamente clique na opção de não se registrar. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

8. Iniciando o Edgecam em Versão de Estudo: O procedimento de abertura do Edgecam é o mesmo, o único diferencial é o descrito asseguir. Ao iniciar o Edgecam em Versão de Estudo a caixa de diálogo a seguir sempre vai aparecer, ela informa que o usuário está em Versão de Estudo. Clique em sim para confirmar que você quer trabalhar nesta Versão. Nesta versão você terá todas as funcionalidades do Edgecam como abertura de Sólidos, geração de processos de ferramenta tanto para Fresamento quanto Torneamento e Eletroerosão à Fio, das máquinas mais simples até as mais complexas como 5 eixos simultâneos entre outros recursos. Os itens que não contempla essa versão são: 1- Gerar caminho de Ferramenta; 2- Gerar folha de Processo; 3- Comunicar com a máquina; 4- Criar ou editar pósprocessadores; 5- Desenhar ferramentas especiais. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

9. INTERFACE Configurando a interface: Iniciantemente vamos configurar o perfil do Edgecam em Português conforme imagem abaixo. Reparem que o perfil selecionado é o de Fresamento (Mill) pois foi o perfil instalado por padrão. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

10. Entendendo a Interface: Abaixo temos o layout da interface selecionada. Menus Barra de Visualizações Barra Padrão Barra de Sólidos Barra de Desenho Janela de Camadas Área Gráfica Janela de Características Janela de Informações Barra de Edição Barra de Inserção Janela de Coordenadas Seletor de Vistas Barra de Status Abaixo explicaremos algumas barras e janelas mais utilizadas. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

11. Menus: A interface do Edgecam é extremamente fácil de trabalho pois se assemelha em muito com softwares de uso comum como Microsoft Word, Excel entre outros. Exemplo disto é a barra de menus onde podemos encontrar todos os comandos do Edgecam, já as barras de trabalho vão ser configuradas e visualizadas somente do que mais é utilizado dentro do Edgecam pelo usuário, que pode personalizar da melhor forma possível. Então se você não encontrar um comando nas barras ele com certeza vai estar nos menus. A barra de menus do Edgecam possui uma peculiaridade que retrata o fluxo da forma de trabalho do mesmo. Veja abaixo: O processo que vamos ver é o apresentado abaixo, Desenhar/Abrir; Passar para manufatura; Simular o processo; Gerar o Código CNC (se estiver em versão profissional). CAD CAM SIMULATE GENERATE Criar Modelar ou importar peças Gerar código CNC Simular a usinagem seqüência de usinagem Use o modo de desenho do Edgecam para desenhar 2D Use o Edgecam Manufacture Mode Use o comando Generate Code Use o simulador do Edgecam Importar sólidos ou desenhos de sistemas CAD SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

12. Barra de Visualizações: A barra de visualizações pode ser substituída pelo “mouse” se o usuário preferir, facilitando o uso do Edgecam. Item Nome No Mouse 1 Zoom Total Duplo Clique no Scroll 2 Zoom Janela Scroll (frente/trás) 3 Rotacionar Visualização Clique segura e arrasta o Botão da Direita 4 Pan (Mover Visualização) Clique segura e arrasta o Scroll 5 Renderizar - 6 Toggle Bruto - 7 Toggle Características - 8 Mostrar Máquina - 9 Grade - 1 2 3 4 5 6 7 8 9 Barra Padrão: Na barra de tarefas padrão temos os comandos clássicos da maioria dos Softwares como Novo, Abrir, Salvar, Undo, Redo. Existem também comandos gerais de desenho nesta barra, como cor da camada (Layer), nome da camada ativa, borracha. Esta barra de tarefas é principalmente utilizada para selecionar o plano de trabalho explicado abaixo. Seleção dos planos de Trabalho de acordo com o tipo de máquina e posição de desenho ou usinagem. Os Planos podem ser: Superior; Frontal; Direita; Esquerda; Inferior; Traseira e Desenho. Esse campo indica o valor de Z quando esta coordenada não é especificada pelo usuário em uma inserção de dados para um perfil. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

13. Seletor de Vistas: No Edgecam temos a opção de selecionar os planos de trabalho conforme explicação acima e também de selecionar a visualização de uma determinada vista. Como a nomenclatura dos comando é semelhante pode ocorrer do usuário confundir o que é plano de trabalho com o que é vista, uma dica interessante é que não existe plano de trabalho Isométrico então a seleção de vista sempre vai ter este item em suas opções e os planos não. Veja abaixo: Clique Planos de Trabalho e eixos de coordenadas: O Edgecam possui um indicador de qual o plano que estamos utilizando e seus eixos, ele tem o nome de CPL (Coordinate Plane). Ele pode ser visualizado no centro da área gráfica e também logo acima do Seletor de Planos. Eixo de Coordenadas Y (Verde) Eixo de Coordenadas X (Vermelho) Indicação de Plano de desenho Eixo de Coordenadas Z (Azul) SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

14. Janela de Camadas: Essa janela é uma das muitas que o Edgecam possui, vamos iniciar a ver alguns comandos junto com esta janela e conforme outros comandos vão aparecendo explicaremos as outras janelas pertinentes. Nessa janela podemos ver as camadas ativas e visíveis que o Edgecam possui, ele sempre é inicializado com a camada “Geometria” para podermos começar a trabalhar, a qualquer momento podem ser adicionadas novas camadas conforme procedimento abaixo. Clicando com o botão da direita na área branca temos uma opção chamada nova, selecione ela e então basta colocar um nome qualquer como “linhas”. Após podemos verificar que uma nova camada com o nome linha é criada e que um quadrado em vermelho fica ativo nesta nova camada indicando que esta será utilizada na construção dos próximos objetos. Também temos um “Sim” que indica que esta camada é visível e clicando duas vezes no sim passamos para “Não” e assim deixamos de visualizar os objetos pertencentes a esta camada. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

15. Barra de Desenho: Abaixo vamos listar, explicar e fazer alguns exercícios com os comandos mais utilizados para construção de entidades 2D. Comando Retângulo, Polígino, Perfil Torneável, Offset e Contínuo Comando Ponto Comando para criar Bruto e Fixações Comando Linha Comando Arco O comando Linha e todos os outros que possuem uma seta ao lado do Ícone possuem mais do que um único comando em seu Ícone, vamos exemplificar no Linha e em seguida criaremos algumas linhas. clique Linha Múltlipa Linha Simples Linha Horizontal Linha Vertical SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

16. DESENHO Desenhando entidade Linha: Inicialmente podemos desenhar linhas múltiplas (entidades), livres na tela do Edgecam, clicando em 2 pontos aleatórios com o botão da esquerda do mouse e depois clique com o botão da direita do mouse para confirmar o comando. Posteriormente vamos apagar a linha e verificar a estrutura de cursores de mouse que o Edgecam possui. Clique no ícone correspondente a borracha localizado na barra Padrão e selecione a linha clicando com o botão da esquerda e em seguida com o botão da direita do mouse para confirmar o comando. Repare que ao parar o cursor sobre a linha a mesma muda de cor e que ao clicar ela fica com uma outra cor e mais espessa. Dica: O Edgecam possui uma facilidade para que o usuário saiba qual entidade ou o que podemos fazer com cada comando através do cursor do mouse, que pode ser de 3 formas. Seta: Que indica que o usuário não esta com nenhum comando ativo e só pode selecionar itens sólido, etc) Cruz: Indica que o usuário deve selecionar uma coordenada ou um objeto snap Quadrado e ponto: Indica que o usuário deve selecionar um objeto (linha, arco, SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

17. Desenhando geometrias específicas: Até o momento desenhamos somente linhas sem uma geometria específica, neste exercício vamos aprender a desenhar respeitando medidas dentro do Edgecam. O Edgecam possui o sistema de coordenadas como o de uma máquina CNC e a inserção de coordenadas é semelhante também. Para iniciar selecionaremos o comando “Linha Múltipla” clicar no comando a Barra de Status pede o ponto de início da linha. Repare que ao Em seguida desenharemos um quadrado com as dimensões de 100X100, iniciando o mesmo no ponto zero do Edgecam que é identificado pelo CPL onde ficam os eixos conforme já foi visto. Para iniciar a inserção de coordenadas podemos selecionar o comando “Inserir Coordenadas” Localizado na barra de tarefas Inserir. Ao clicar neste icone deve aparecer esta caixa de diálogo. Clique em <<Mais para reduzir a caixa conforme figura abaixo. Digite as seguintes coordenadas e clique em OK para iniciar a construção do quadrado no zero. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

18. Para completar o quadrado temos que inserir as outras coordenadas, para isso podemos utilizar um atalho para chamar o comando inserir coordenadas, basta clicar em qualquer letra do teclado válida para o Edgecam que a caixa de diálogo aparece. Essas teclas podem ser X, Y, Z, I, A, B, C, R, P, W. De agora em diante podemos completar o quadrado sem precisar do mouse somente com coordenadas digitadas no teclado. Como o Edgecam trabalha com coordenadas semelhantes a da máquina, ele também entende coordenadas modais, então não é necessário repetir todas as coordenadas sempre. Por padrão o sistema de coordenadas do Edgecam é absoluto, então para terminar o desenho estas são as coordenadas a inserir. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

19. Exercício: Execute este desenho dentro do Edgecam utilizando os comandos já mencionados, Linha Múltipla e Inserir Coordenadas. Para melhor execução do desenho podemos utilizar coordenadas calculadas dentro da caixa de diálogo inserir coordenadas. Ou então utilizar coordenadas incrementais do ponto que estamos, para isso basta colocar a letra “I” antes da letra do eixo correspondente. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

20. Salvando: Esta é a lição mais importante deste treinamento/material, SALVAR, mesmo o Edgecam tendo um auto-salvamento é extremamente importante salvar seus trabalhos para evitar perda de tempo. Para salvar é extremamente fácil e rápido, então, execute quantas vezes forem necessárias e toda conclusão de comando. Clique no Ícone do disquete na barra padrão uma caixa de diálogo para você escolher o melhor local para salvar seu trabalho. Crie uma pasta no Desktop do computador com seu nome e salve a arquivo como Exercício1.ppf conforme figura. neste momento vai abrir Pronto, já está salvo, a partir de agora é só clicar no Ícone do Disquete para salvar com o mesmo nome, sempre que possível salve seu trabalho. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

21. Desenhando entidade Arco: Antes de encerrar o exercício anterior vamos adicionar alguns arcos com o comando “Arco”. Clique no ícone acima que se encontra na barra de desenho para abrir a seguinte caixa de diálogo. Este comando tem um recurso no raio que se chama <Inserir>, ele pode ser utilizado em outros comandos do Edgecam e possibilita o usuário selecionar um ponto na área gráfica do Edgecam para, neste caso, o raio do arco que estamos fazendo. Nesta situação sabemos o valor do Raio que é 20mm, arredondaremos as 4 extremidades da peça com a linha de 40mm. Para 2 extremidades utilizaremos estes parâmetros: SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

22. Clique nos pontos do meio de cada linha e confirme com o botão da direita. Segundo Clique Primeiro Clique Execute o mesmo procedimento para as 2 extremidades restantes mas com estes parâmetros: O resultado final deve ser o abaixo, para finalizar apague as 4 linhas que estão sobrando. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

23. Salve novamente seu trabalho e inicie um arquivo novo. A parte de desenho do Edgecam possui outros comandos e ferramentas, porém não vamos abordar todos pois o foco deste treinamento assim como o foco do Edgecam é trabalhar com arquivos sólidos desenhados em algum CAD 3D e abertos dentro do Edgecam. Então daqui para frente só trabalharemos com arquivos sólidos, aprendendo toda a forma de trabalho com esses arquivos. SÓLIDOS: Abertura: Para abrir um sólido dentro do Edgecam existem várias formas mas a mais comum e tradicional é selecionar o comando “Abrir”, pois o Edgecam não faz importação desses arquivos e sim a abertura do mesmo. Com isso podemos afirmar o seguinte: “O Edgecam vai abrir um sólido corretamente errado” se o arquivo sólido estiver desenhado errado o Edgecam vai abrir esse de forma correta. Para que isso funcione dessa forma cada cliente compra um opcional do Edgecam chamado “Solid Machinist”, que na verdade é uma parte de um programa CAD específico, a parte da abertura. A versão de Estudo possibilita abrir todas as extensões de CAD 3D. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

24. Trabalhando: Vamos abrir o arquivo “Arquivo1.SLDPRT”, que se encontra na pasta sólidos que acompanha este treinamento/material. Para abrir basta executar os procedimentos acima e o resultado deve ser este: Clique no “seletor de vistas”, e selecione a vista isometric. Utilize o mouse para melhor entender a peça verificando todos os seus lados. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

25. Encontrando Características Para iniciarmos o trabalho em um arquivo sólido é necessário mas não obrigatório fazer o “Reconhecimento de Características”, com o comando “Encontrar Características”, na barra de Sólidos. Este comando tem a funcionalidade de dividir as características do sólido que foram criadas dentro do modelador CAD 3D, traduzindo as informações para a linguagem e utilização no Edgecam. De acordo com cada modelo teremos um determinado tipo de característica para reconhecer e assim usinar. Não é necessário executar o reconhecimento de todos os tipos de características pois isso pode prejudicar o entendimento do modelo e do que deve ser usinado. Por isso vamos trabalhar bastante com o “Encontrar Características”, sabendo o que queremos encontrar no modelo já podemos antecipar o processo facilitando a usinagem. Notas: SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

26. Tabe Geral: Na tabe Geral podemos configurar os planos de análise do sólido, isso é, escolher em qual eixo o Z (eixo da ferramenta), vai estar alinhado e assim reconhecer as características para a usinagem em cada plano da peça Caixa de diálogo A Apartir do CAD: Utiliza planos que foram construidos no CAD 3D (necessário CADLink); Selecionar Face(S): Possibilita a escolha de determinadas faces no sólido onde não existem planos; Selecionar CPL: Possibilita a escolha de planos pré criados na área gráfica do Edgecam; CPLs Padrões: Utiliza somente os planos padrões do Edgecam; CPL: Possibilita escolher planos pré criados na caixa de diálogo A. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

27. Anotações: Apartir do CAD: Selecionar Face(S): Selecionar CPL: CPLs Padrões: CPL: SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

28. Tabe Fresa: Na Tabe Fresa, podemos configurar quais características são necessárias para a usinagem e de que forma será usinada. Características no plano mais elevado: Possibilita o reconhecimento de características conforme figuras abaixo. (Marcar sempre) SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

29. Característica de Cobertor: Ativa o reconhecimento de capas para furos ou cavidades encontradas, para uma possível “não” usinagem destes furos ou cavidades, tampando-as se necessário. Furos: Encontrar Vertical: Opção necessária para encontrar características de furos verticais ao CPL selecionado. Encontrar Radial: Opção necessária para encontrar características de furos radiais a um eixo, este eixo pode ser selecionado pela caixa Eixo. Diâmetro Máximo: Determina qual é o maior diâmetro de furo a ser reconhecido como tal. Exemplo, acima de 25mm de diâmetro o Edgecam deixa de encontrar furos e encontra como cavidade circular se a opção cavidade estiver selecionada. Informações do CAD Link: Traz as informações que os softwares de CAD que tem esse comando integrado fornece. Agrupar furos similares: Agrupa furos de diâmetro e profundidade igual, facilitando a seleção na usinagem. Característica no plano mais elevado: Se desmarcado teremos furos diferentes com mesma concentricidade e se marcado teremos só um furo. Ver exemplo abaixo: SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

30. Fresa: Cavidade 2D: Reconhece cavidades com geometrias prismáticas que possam ser usinadas em 21/2 eixos; Contorno de Cavidade: Reconhece cavidades com geometrias prismáticas que possam ser usinadas em 21/2 eixos mas possuam inclinação de parede; Cavidade 3D: Reconhece cavidades com geometrias onde são necessários 3 eixos simultâneos para atingir o acabamento necessário; Cavidade Aberta: Cavidades com uma ou mais paredes abertas; Perfil 2D: Reconhece perfil externo com geometrias prismáticas que possam ser usinadas em 21/2 eixos; Perfil de Cavidade: Reconhece perfil externo com geometrias prismáticas que possam ser usinadas em 21/2 eixos mas possuam inclinação de parede; Perfil 3D: Reconhece perfil externo com geometrias onde são necessários 3 eixos simultâneos para atingir o acabamento necessário; Identifique cada uma das figuras com uma característica reconhecida. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

31. Ajustes: Simples: Comando para cavidades que possuem ilhas, nesta opção temos as cavidades separadas das ilhas, estas são encontradas como perfil externo; Unidos: Comando para cavidades que possuem ilhas, nesta opção temos as cavidades unidas com as ilhas, estas são encontradas como parte da cavidade; Ambos: Comando para cavidades que possuem ilhas, nesta opção temos as cavidades separadas das ilhas, estas são encontradas como perfil externo e temos também as cavidades unidas com as ilhas, estas são encontradas como parte da cavidade; Notas: Características no plano mais elevado: Característica de Cobertor: Encontrar Vertical: Encontrar Radial: Diâmetro Máximo: Informações do CAD Link: SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

32. Agrupar furos similares: Característica no plano mais elevado: Cavidade 2D: Contorno de Cavidade: Cavidade 3D: Cavidade Aberta: Perfil 2D: Perfil de Cavidade: Perfil 3D: Simples: Unidos: Ambos: SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

33. Após Selecionar o desejado o resultado final deve ser igual a este: Para uma melhor visualização das características encontradas podemos utilizar o comando “Toggle Features” na barra de visualização Salvando: Uma dica importante é salvar seu trabalho toda vez que um comando for finalizado com sucesso, então assim que encontrarmos as características podemos salvar o arquivo. Para salvar clique no Ícone do disquete na barra padrão neste momento vai abrir uma caixa de diálogo para você escolher o melhor local para salvar seu trabalho. Crie uma pasta no Desktop do computador com seu nome e salve a arquivo com o nome escolhido pelo Edgecam, que é o nome do arquivo sólido, Arquivo1.ppf será o seu arquivo salvo. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

34. Cirando uma matéria prima: Para criarmos uma matéria prima (Bruto) devemos executar o comando “Bruto/ Fixação” que se encontra na barra de desenho ou então via o menu Geometria>Bruto/ Fixação. Clique para abrir a caixa abaixo e especificarmos os parâmetros. Configure a caixa conforme imagem onde: Bruto automático: Define que vamos analisar o sólido que esta no Edgecam e em função deste vamos definir o tamanho do Bruto; Forma: Como o nome já diz este define a forma do Bruto que com a opção automático libera somente Bloco e Cilindro; Cor/Camada/Estilo: Estas opções são para definir a cor, o estilo e o nome da camada que serão criadas as linhas deste bruto; Aumentar o Bloco: Cada campo desta opção é destinado a quantidade de material que teremos à mais em relação ao tamanho da peça. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

35. Notas: Bruto automático: Forma: Cor: Camada: Estilo: X mínimo: Y mínimo: Z mínimo: X máximo: Y máximo: Z máximo: SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

36. O resultado final deve ser este: Salvando: Uma dica importante é salvar seu trabalho toda vez que um comando for finalizado com sucesso, então assim que encontrarmos as características podemos salvar o arquivo. Para salvar clique no Ícone do disquete na barra padrão e pronto. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

37. Praticando: Agora para praticar podemos executar estes comando em alguns outros sólidos e salvar para posteriores aplicações. Vamos abrir o arquivo “Arquivo2.SLDPRT”, que se encontra na pasta sólidos que acompanha este treinamento/material. Este deve ser o resultado final. Salve o Trabalho! Notas: SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

38. Vamos abrir o arquivo “Arquivo3.SLDPRT”, que se encontra na pasta sólidos que acompanha este treinamento/material. Este deve ser o resultado final. Salve o Trabalho! Notas: SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

39. Vamos abrir o arquivo “Arquivo4.SLDPRT”, que se encontra na pasta sólidos que acompanha este treinamento/material. Este deve ser o resultado final. Salve o Trabalho! Notas: SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

40. Vamos abrir o arquivo “Arquivo5.SLDPRT”, que se encontra na pasta sólidos que acompanha este treinamento/material. Este deve ser o resultado final. Salve o Trabalho! Notas: SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

41. Vamos abrir o arquivo “Arquivo6.SLDPRT”, que se encontra na pasta sólidos que acompanha este treinamento/material. Este deve ser o resultado final. Salve o Trabalho! Notas: SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

42. Vamos abrir o arquivo “Arquivo7.SLDPRT”, que se encontra na pasta sólidos que acompanha este treinamento/material. Este deve ser o resultado final. Salve o Trabalho! Notas: SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

43. Vamos abrir o arquivo “Arquivo8.SLDPRT”, que se encontra na pasta sólidos que acompanha este treinamento/material. Este deve ser o resultado final. Salve o Trabalho! Notas: SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

44. Vamos abrir o arquivo “Arquivo9.SLDPRT”, que se encontra na pasta sólidos que acompanha este treinamento/material. Este deve ser o resultado final. Salve o Trabalho! Notas: SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

45. Matéria prima não automática: Podemos também criar uma matéria prima (Bruto), de forna não automática, utilizando um perfil pré definido ou desenhado dentro do próprio Edgecam. Neste próximo exercício vamos aproveitar o perfil da peça para gerar um Bruto do tipo Fundido. Iniciamos abrindo o arquivo “Arquivo10.SLDPRT”, que se encontra na pasta sólidos que acompanha este treinamento/material. Podemos ver que este sólido tem um perfil bem definido, e podemos aproveitar este perfil, só que para o nosso bruto teremos 4mm à mais de parede e 1mm para cada lado na espessura. Para aproveitarmos o perfil do sólido podemos utilizar o comando “Geometria”, que pode ser selecionado pelo ícone na barra de sólidos ou então pelo menu Sólidos>Geometria. Neste comando o ícone já é um atalho e o menu nos permite visualizar todo o comando, por isso vamos selecionar pelo menu, abrindo a caixa de diálogo abaixo. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

46. Copiar de: Bordas: Copia a aresta do sólido de forma individual; Contornos: Copia a aresta do sólido de forma única, encadeando todas as arestas tangentes; Vértice: Copia um canto, o resultado é um ponto desenhado no Edgecam; Face Torneada: Copia uma face de um cilindro, resultando em uma linha. Criar: Curvas individuais: Cada aresta sera colocada em uma linha separada; Contínuas: Cada aresta sera unida em um único objeto; Ambas: Criar os dois tipos anteriores. Configure a caixa conforme a imagem acima e selecione a borda do sólido como mostra a figura abaixo. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

47. Temos a borda copiada e como linhas editáveis, então agora aumentaremos este perfil 4mm com o comando “Offset”, que esta no menu Geometria>Offset. Configure a caixa conforme figura e clique em OK. Em seguida clique no perfil que geramos anteriormente e confirme com o botão da direita do mouse. Aparecendo a seta, clique no lado de fora e confirme com o botão da direita. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

48. Este deve ser o resultado final. Agora temos a geometria 4mm maior nas laterais, temos que aumentar na espessura. Para o valor positivo em Z iremos mover o perfil criado 1mm e para o valor negativo vamos criar o bruto com 2mm a mais que a espessura. Para mover o perfil ou qualquer outra entidade dentro do Edgecam podemos utilizar o comando “Mover”, na barra de tarefes Editar. Configure a caixa de diálogo conforme figura. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

49. Em seguida selecione o perfil e confirme com o botão da direita. Pronto o perfil já está 1mm maior em Z. Agora vamos criar o bruto. Esta sera a configuração do comando Bruto/Fixação, agora não será mais automático e a Forma vamos selecionar Perfil, já que temos um perfil de bruto para utilizar. A profundidade sera de -27 pois a peça tem 25mm de espessura e o nosso perfil esta 1mm acima do zero logo, vamos ter 1mm para cada lado em Z. Selecione todas as linhas do perfil e confirme com o botão da direita. O resultando deve ser o da imagem a seguir. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG

50. FRESAMENTO Manufatura Podemos começar a parte de Manufatura do Edgecam, outros recursos de desenho podem ser verificados com a versão de estudo em outra ocasião. Para iniciarmos a manufatura vamos abrir a primeira peça sólida que fizemos o arquivo “Arquivo1.ppf”. Após a abertura vamos passar para o ambiente de manufatura do Edgecam, o ícone para isso se encontra bem a esquerda e acima na tela como mostra a figura. Clicando pela primeira vez neste ícone dentro de um arquivo do Edgecam vamos ser encaminhados a uma caixa de diálogo que permite criar a seqüência de trabalho, nela selecionaremos alguns itens importantes para a usinagem conforme explicação abaixo. SKA Automação de Engenharias - 0800 510 2900 - www.ska.com.br Av. Theodomiro Porto da Fonseca, 3101 · São Leopoldo-RS · CEP 93020-080 Escritórios em Caxias do Sul-RS, Joinville-SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG
