采用数字校准的图像传感器列级Cyclic ADC

姜兆瑞


一、应用背景

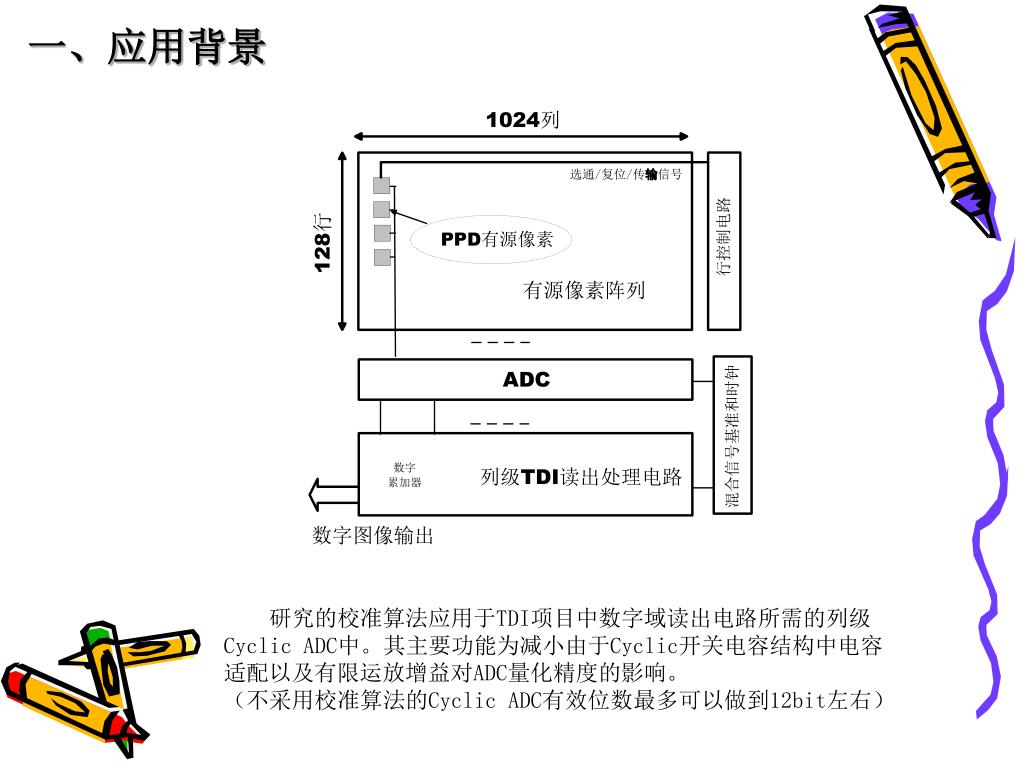

研究的校准算法应用于TDI项目中数字域读出电路所需的列级Cyclic ADC中。其主要功能为减小由于Cyclic开关电容结构中电容适配以及有限运放增益对ADC量化精度的影响。

(不采用校准算法的Cyclic ADC有效位数最多可以做到12bit左右)


二、理论分析

状态b

状态a

状态c

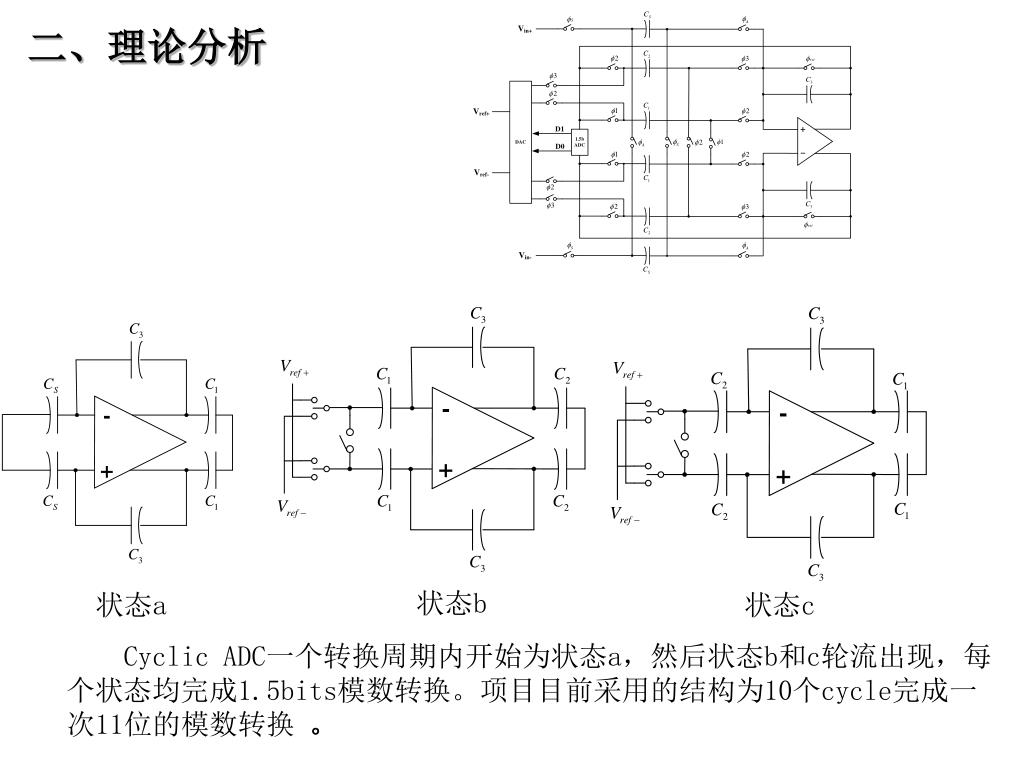

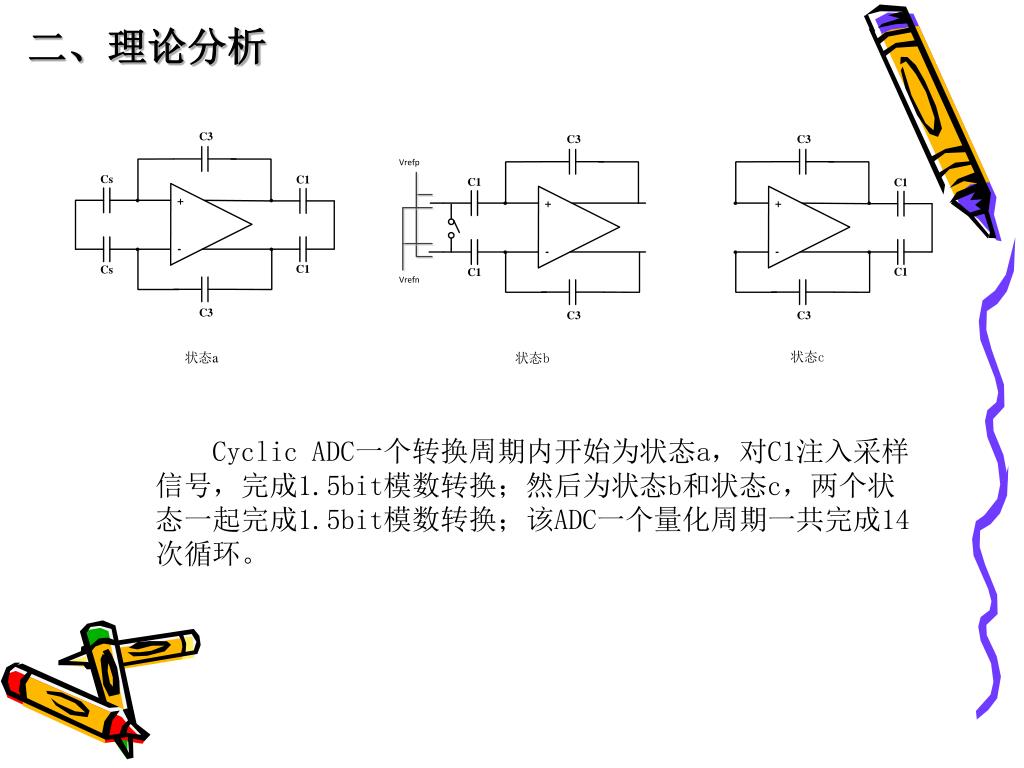

Cyclic ADC一个转换周期内开始为状态a,然后状态b和c轮流出现,每个状态均完成1.5bits模数转换。项目目前采用的结构为10个cycle完成一次11位的模数转换 。


二、理论分析

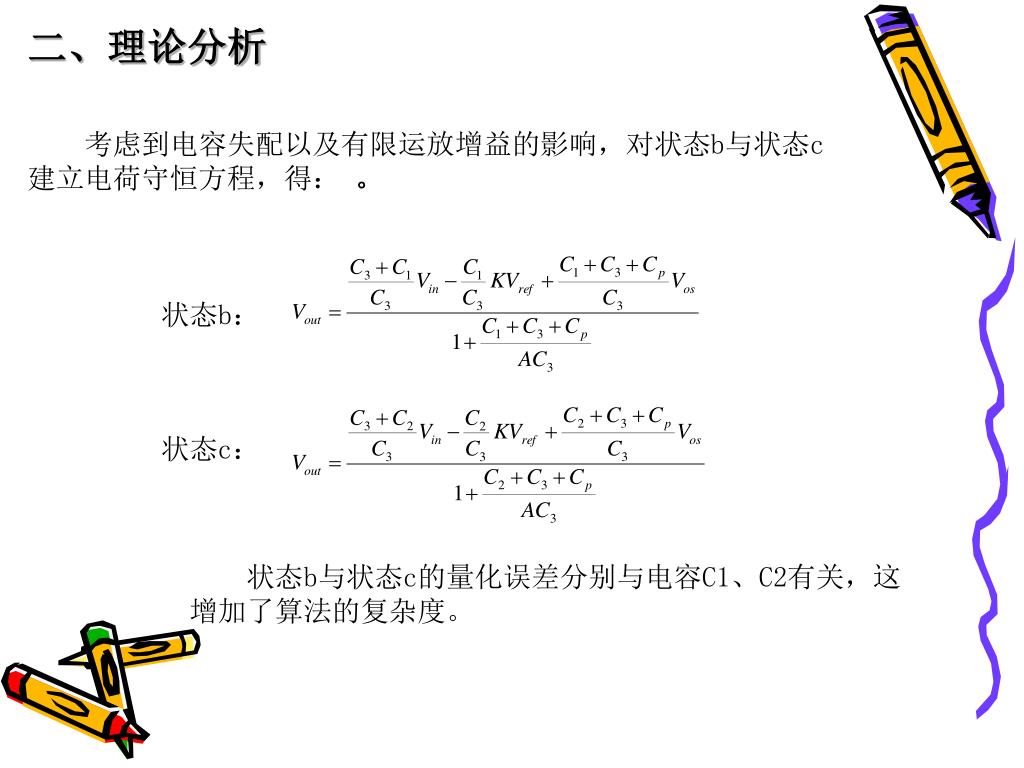

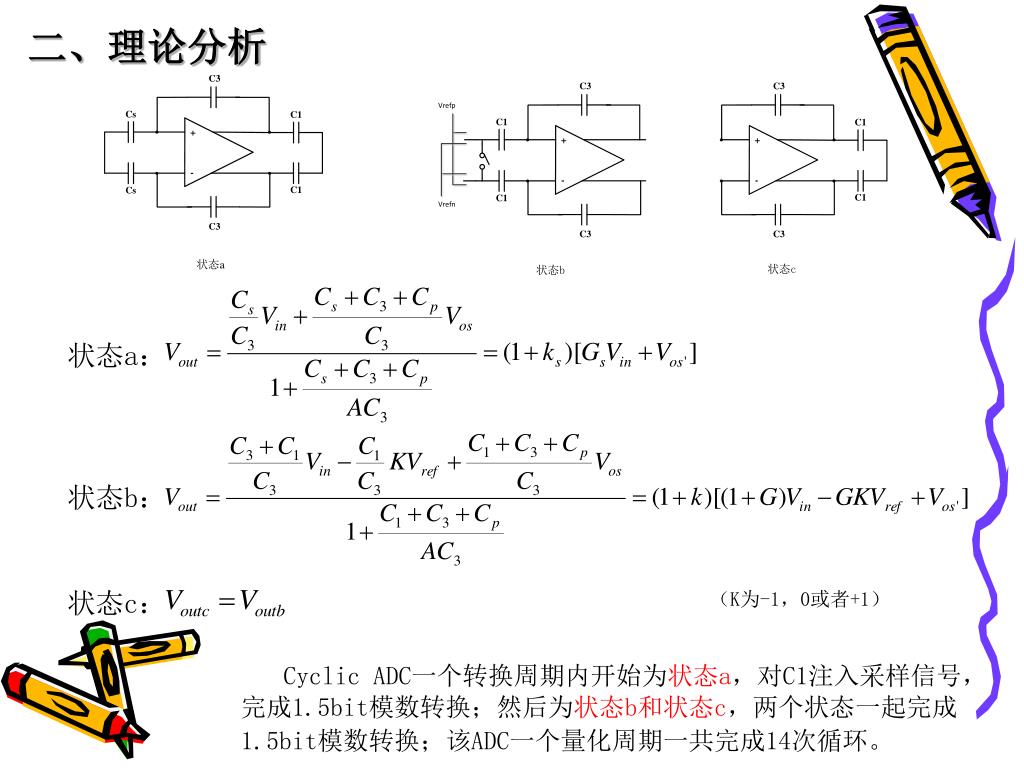

考虑到电容失配以及有限运放增益的影响,对状态b与状态c建立电荷守恒方程,得: 。

状态b:

状态c:

状态b与状态c的量化误差分别与电容C1、C2有关,这增加了算法的复杂度。


二、理论分析

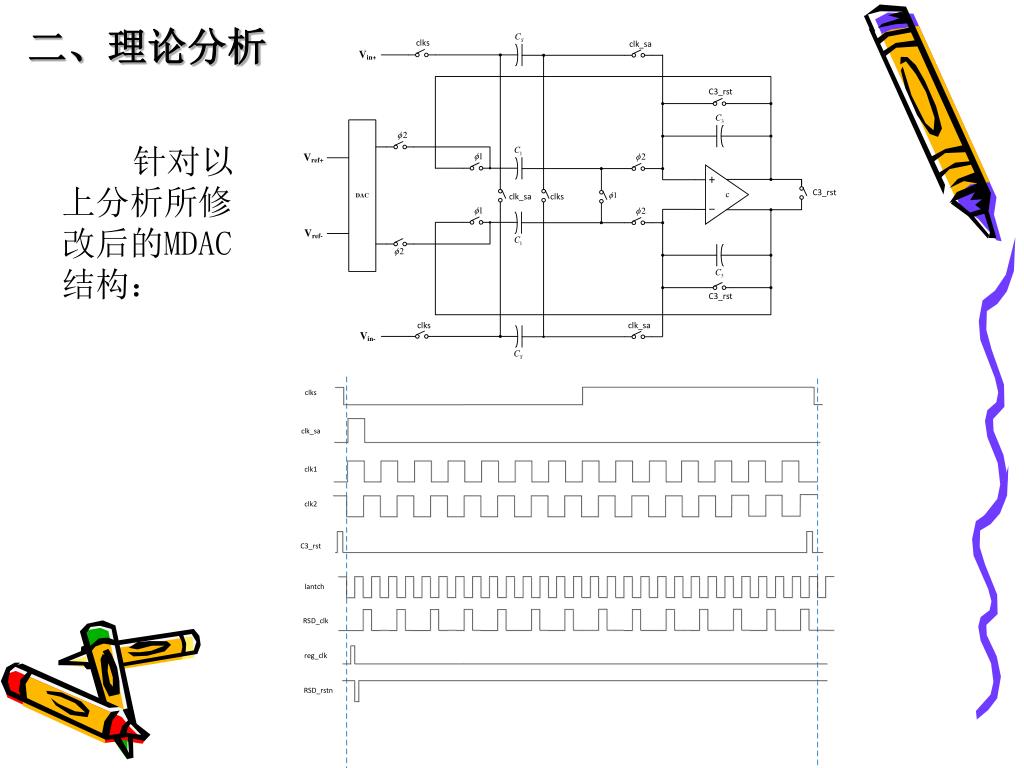

针对以上分析所修改后的MDAC结构:


二、理论分析

Cyclic ADC一个转换周期内开始为状态a,对C1注入采样信号,完成1.5bit模数转换;然后为状态b和状态c,两个状态一起完成1.5bit模数转换;该ADC一个量化周期一共完成14次循环。


二、理论分析

状态a:

状态b:

状态c:

(K为-1,0或者+1)

Cyclic ADC一个转换周期内开始为状态a,对C1注入采样信号,完成1.5bit模数转换;然后为状态b和状态c,两个状态一起完成1.5bit模数转换;该ADC一个量化周期一共完成14次循环。


二、理论分析

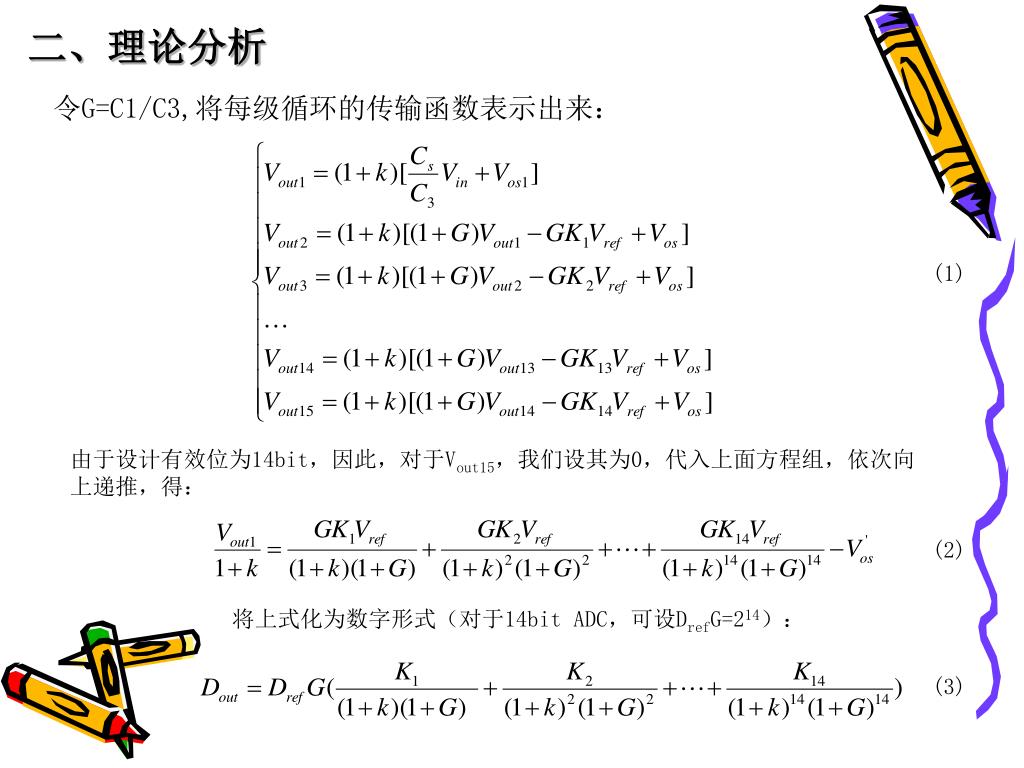

令G=C1/C3,将每级循环的传输函数表示出来:

(1)

由于设计有效位为14bit,因此,对于Vout15,我们设其为0,代入上面方程组,依次向上递推,得:

(2)

将上式化为数字形式(对于14bit ADC,可设DrefG=214):

(3)


二、理论分析

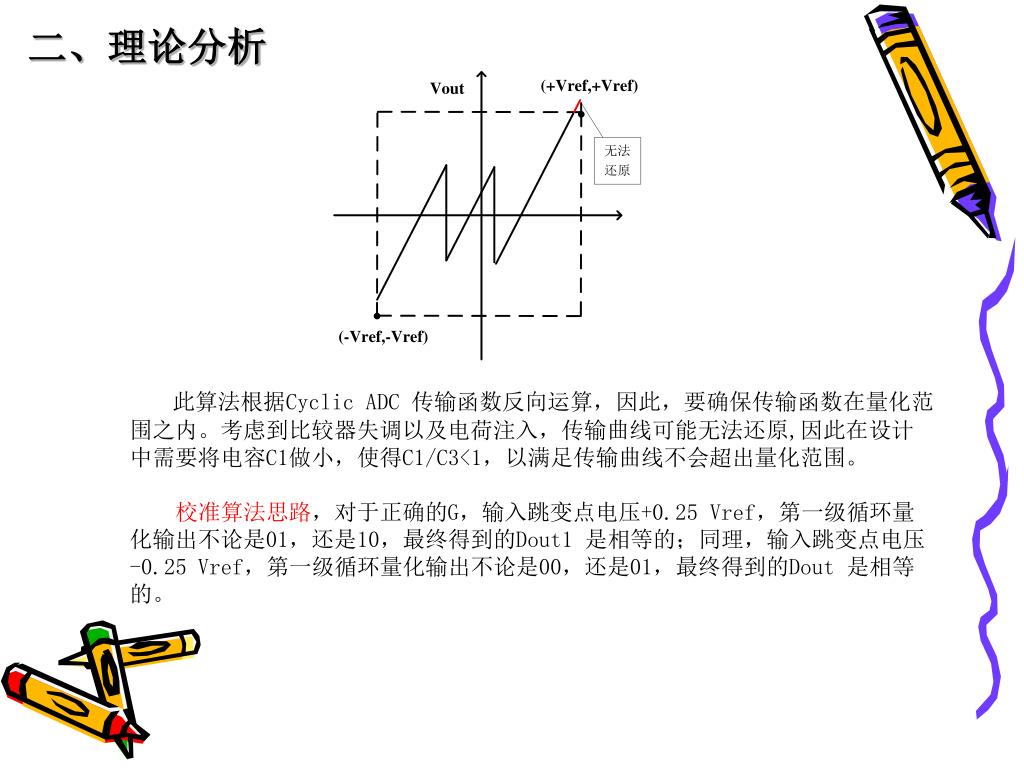

此算法根据Cyclic ADC 传输函数反向运算,因此,要确保传输函数在量化范围之内。考虑到比较器失调以及电荷注入,传输曲线可能无法还原,因此在设计中需要将电容C1做小,使得C1/C3<1,以满足传输曲线不会超出量化范围。

校准算法思路,对于正确的G,输入跳变点电压+0.25 Vref,第一级循环量化输出不论是01,还是10,最终得到的Dout1 是相等的;同理,输入跳变点电压-0.25 Vref,第一级循环量化输出不论是00,还是01,最终得到的Dout 是相等的。


二、理论分析

校准算法过程如下:

(1)输入比较器阈值电压0.25Vref,强迫第一级循环数字输出

为01,得Dout01,对其累加1024次后取均值得S01;

(2)输入比较器阈值电压0.25Vref,强迫第一级循环数字输出

为11,得Dout11,对其累加1024次后取均值得S11;

(3)对于14bit ADC,比较S11与S01前14位的差是否不大于1,

若是,满足精度要求,存储变量M,校准结束,进入正常工

作状态,若不是,迭代M,重复过程(1)(2)(3);

(4)若对于可变范围内所有M值均无法满足(3)要求,即将(3)

中条件改为比较位数减1,若收敛,则ADC实际有效位为

(14-n)bit;

(5)若对于前10位进行比较仍不满足精度要求,则跳出校准,校

准失败。


三、优越性

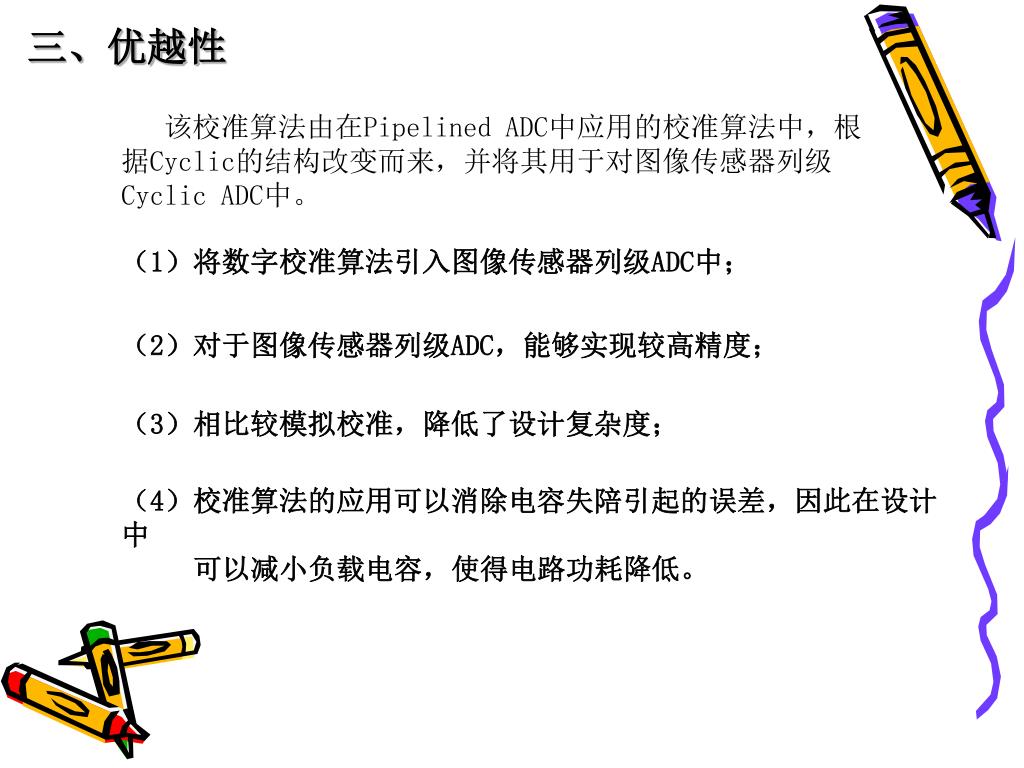

该校准算法由在Pipelined ADC中应用的校准算法中,根据Cyclic的结构改变而来,并将其用于对图像传感器列级Cyclic ADC中。

(1)将数字校准算法引入图像传感器列级ADC中;

(2)对于图像传感器列级ADC,能够实现较高精度;

(3)相比较模拟校准,降低了设计复杂度;

(4)校准算法的应用可以消除电容失陪引起的误差,因此在设计中

可以减小负载电容,使得电路功耗降低。


四、目前进展

1、建模分析:

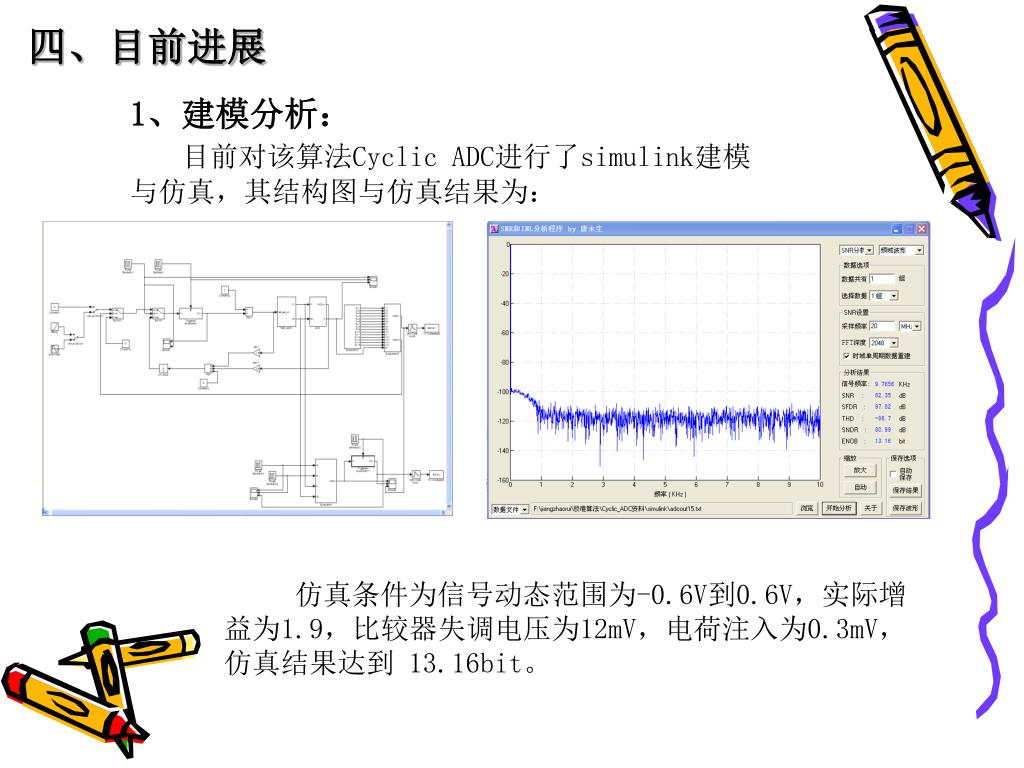

目前对该算法Cyclic ADC进行了simulink建模与仿真,其结构图与仿真结果为:

仿真条件为信号动态范围为-0.6V到0.6V,实际增益为1.9,比较器失调电压为12mV,电荷注入为0.3mV,仿真结果达到 13.16bit。


四、目前进展

2、电路设计:

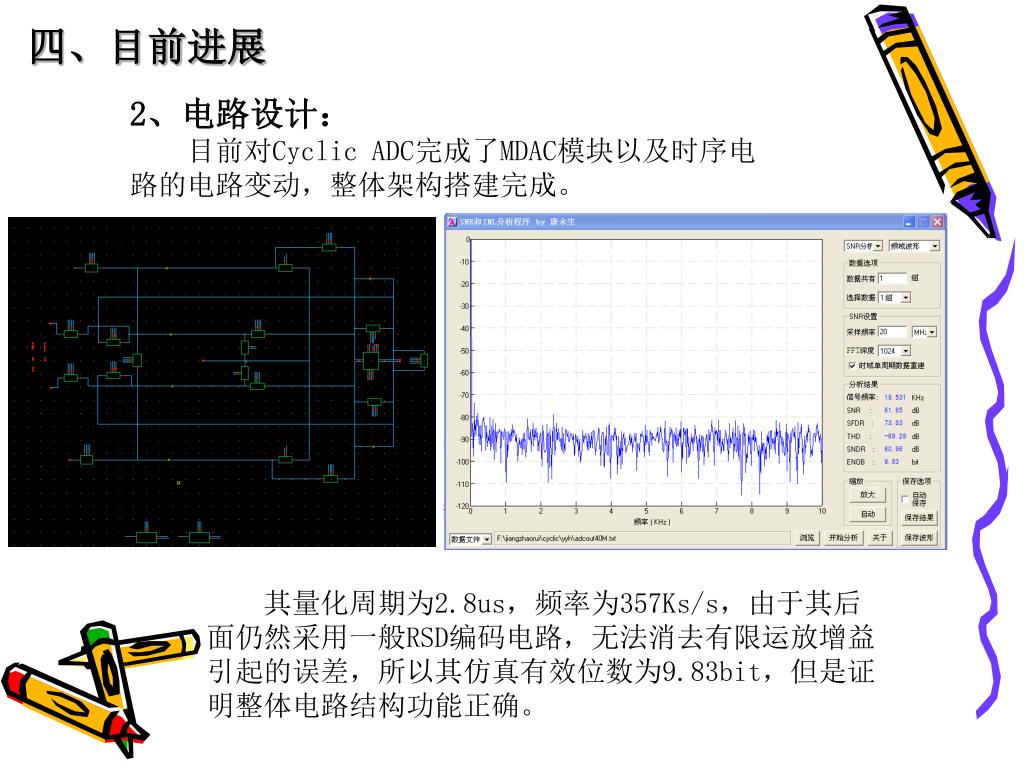

目前对Cyclic ADC完成了MDAC模块以及时序电路的电路变动,整体架构搭建完成。

其量化周期为2.8us,频率为357Ks/s,由于其后面仍然采用一般RSD编码电路,无法消去有限运放增益引起的误差,所以其仿真有效位数为9.83bit,但是证明整体电路结构功能正确。


四、目前进展

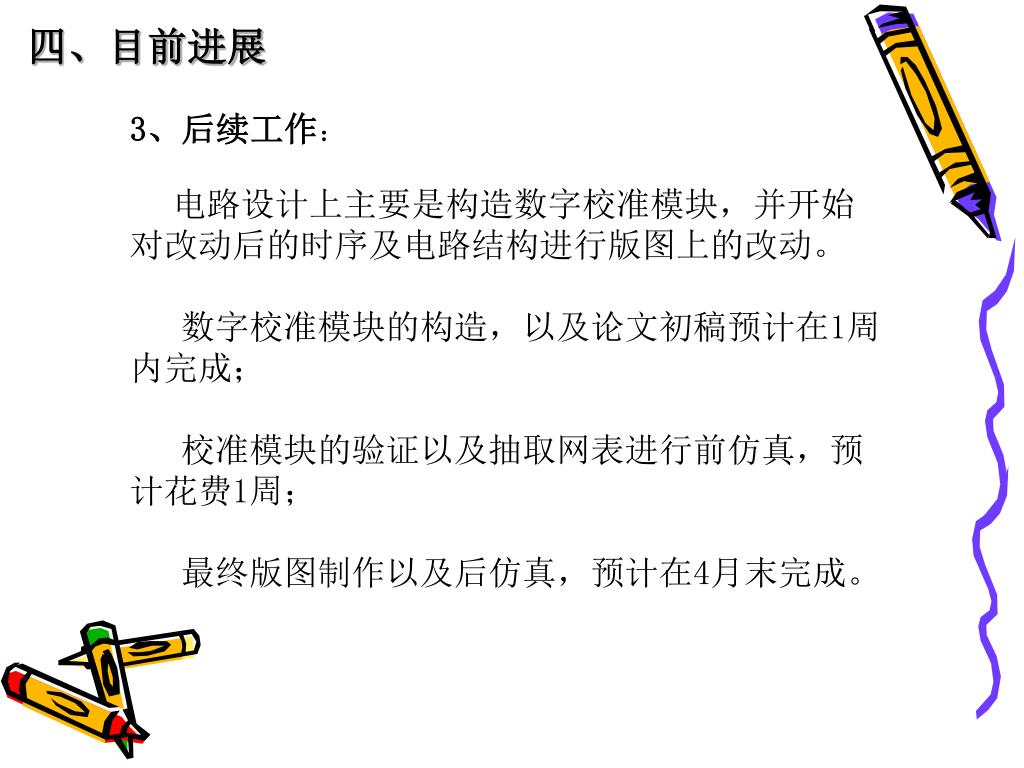

3、后续工作:

电路设计上主要是构造数字校准模块,并开始对改动后的时序及电路结构进行版图上的改动。

数字校准模块的构造,以及论文初稿预计在1周内完成;

校准模块的验证以及抽取网表进行前仿真,预计花费1周;

最终版图制作以及后仿真,预计在4月末完成。
