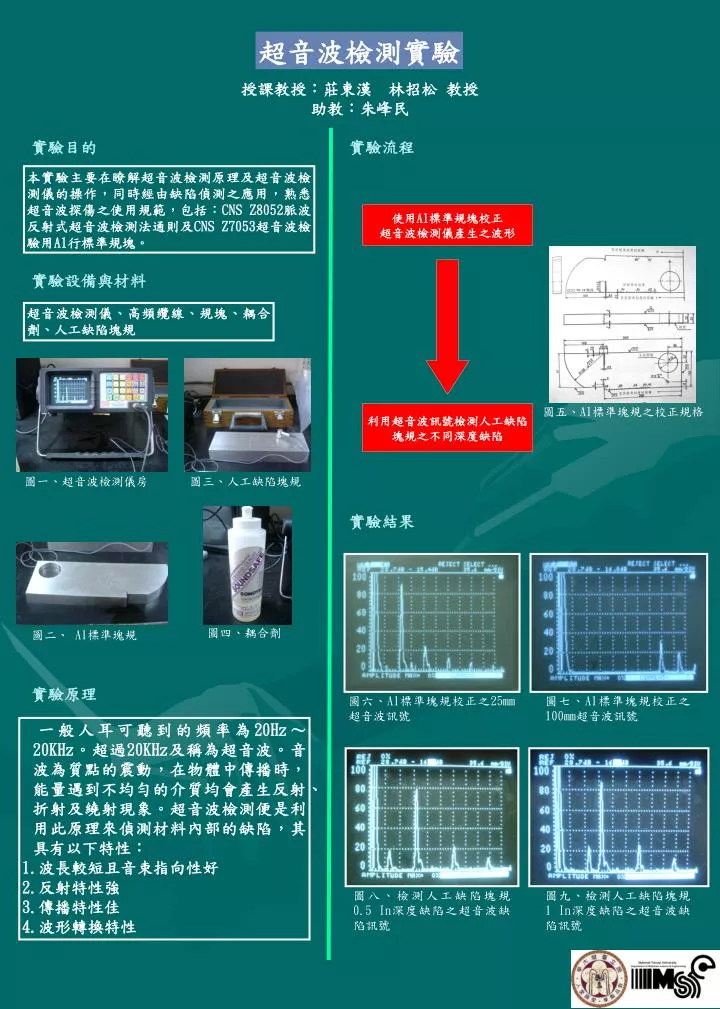

  1. 超音波檢測實驗 授課教授：莊東漢 林招松 教授 助教：朱峰民 實驗目的 實驗流程 本實驗主要在瞭解超音波檢測原理及超音波檢測儀的操作，同時經由缺陷偵測之應用，熟悉超音波探傷之使用規範，包括：CNS Z8052脈波反射式超音波檢測法通則及CNS Z7053超音波檢驗用A1行標準規塊。 使用A1標準規塊校正超音波檢測儀產生之波形 實驗設備與材料 超音波檢測儀、高頻纜線、規塊、耦合劑、人工缺陷塊規 圖五、A1標準塊規之校正規格 利用超音波訊號檢測人工缺陷 塊規之不同深度缺陷 圖一、超音波檢測儀房 圖三、人工缺陷塊規 實驗結果 圖四、耦合劑 圖二、 A1標準塊規 實驗原理 圖六、A1標準塊規校正之25mm超音波訊號 圖七、A1標準塊規校正之100mm超音波訊號 • 一般人耳可聽到的頻率為20Hz～20KHz。超過20KHz及稱為超音波。音波為質點的震動，在物體中傳播時，能量遇到不均勻的介質均會產生反射、折射及繞射現象。超音波檢測便是利用此原理來偵測材料內部的缺陷，其具有以下特性： • 波長較短且音束指向性好 • 反射特性強 • 傳播特性佳 • 波形轉換特性 圖八、檢測人工缺陷塊規 0.5 In深度缺陷之超音波缺陷訊號 圖九、檢測人工缺陷塊規 1 In深度缺陷之超音波缺陷訊號
