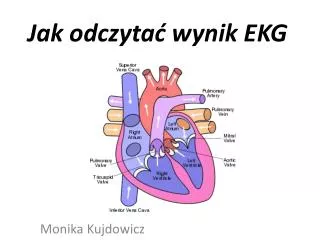

  1. Jak odczytać wynik EKG Monika Kujdowicz

  2. Odprowadzenia • V1 – IV przestrzeń międzyżebrowa, P, czerwone, przymostkowo • V2 – IV, L, żółte • V3 – pomiędzy V2 a V4,zielona • V4 – V, L, brązowe, linia śródobojczykowa • V5 – na poziomie V4, czarne, linia pachowa przednia • V6 – na poziomie V4, fioletowe, linia pachowa środkowa • aVR, aVL, aVF – wyimaginowane wektory ze środka serca do górnej kończyny górnej prawej, lewej i do lewej nogi

  3. Oś serca Poniżej 30 sinistrogram • Oś elektryczna serca – rzut wektora siły elektromotorycznej serca w płaszczyźnie przedniej klatki piersiowej • Metoda graficzna suma wektorów wyznaczone z QRS z odprowadzeń Einthovena • Metoda przybliżenia – odchylenia w aVR, aVL i aVF • dextrogram: otyli,przerost LK, serce leżące • sinistrogram: szczupli, przerost PK, serce wiszące Powyżej 110 dextrogram

  4. Prawidłowe EKG • CAŁOŚĆ 800ms • Odstęp P(200ms)= załamek P (80ms, 0,2mV)+odcinak PQ(80-120ms) • Załamki: - Q – 5ms, 0,2mV • R – 40ms,1-2mV • S – 35ms, 0,4mV • Odstęp QT 400ms w tym 160ms załamka T(0,6mV) P – depolaryzacja przedsionków Q – depolaryzacja przegrody (głęboki Q – ślad po zawale) R – depolaryzacja ścian komór (zniekształcony – blok, zespół preekscytacji) S – depolaryzacja tylno-przypodstawnej części lewej komory)

  5. Cykl pracy serca http://pl.wikipedia.org/w/index.php?title=Plik:ECG_Principle_fast.gif&filetimestamp=20051130211928
