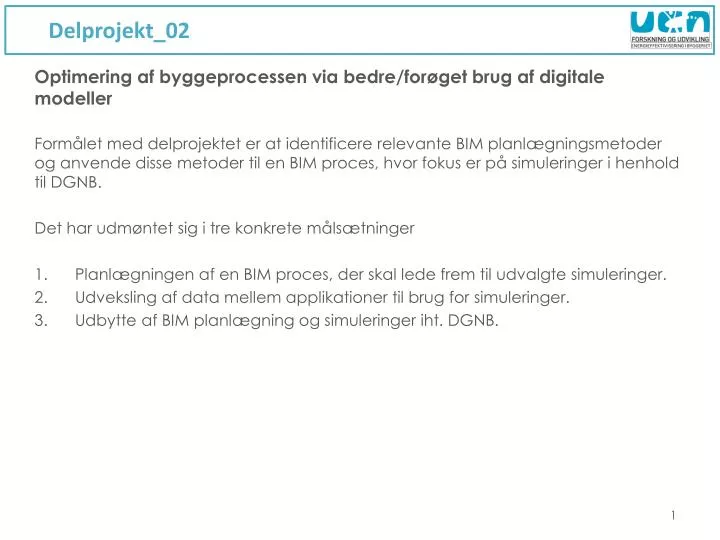

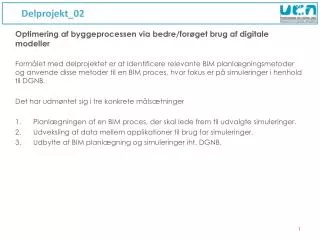

1. Delprojekt_02 Optimering af byggeprocessen via bedre/forøget brug af digitale modeller Formålet med delprojektet er at identificere relevante BIM planlægningsmetoder og anvende disse metoder til en BIM proces, hvor fokus er på simuleringer i henhold til DGNB. Det har udmøntet sig i tre konkrete målsætninger • Planlægningen af en BIM proces, der skal lede frem til udvalgte simuleringer. • Udveksling af data mellem applikationer til brug for simuleringer. • Udbytte af BIM planlægning og simuleringer iht. DGNB.

2. Delprojekt_02 Deltagere – interne og eksterne Projektleder: Mads Carlsen Projektdeltager - interne: Nevo Alon BIM applikationer Dorthe Holberg Christensen BIM applikationer og design processer Dorte Grøn DGNB og LCA Finn Nordbjerg Datamodellering Nadeem Iftikhar Data og applikationskodning Projektdeltager – eksternt: Kasper Jacobsen, MOE A/S

3. Delprojekt_02 State-of- the-art Status i branchen • Der anvendes i stigende grad digitale modeller i både projekteringen, udførelsen og driften af bygninger. De digitale modeller indeholder en lang række informationer, der kan anvendes i forbindelse med fx energioptimering af bygninger. • Udfordringen er at drage fuld udnyttelse af disse modelinformationer i fx simuleringer, så manuelt arbejde med at føde simuleringsprogrammer med informationer kan reduceres. • Der er i branchen stort fokus på, hvordan brugen af BIM kan medvirke til at skabe bedre indtjening på projekterne for alle parter.

4. Delprojekt_02 Delprojektets gennemførelse Metode for delprojektet • Litteraturstudie: Gennemlæst en mængde litteratur for at skabe indsigt i dels planlægningsmetoder for BIM samt relation mellem BIM og bæredygtighedscertificeringer. • Empiri: Foretaget interview med branchefolk – hvor trykker skoen? • På baggrund af empiri er der induceret nogle almen gyldige træk for problemstillingen – omsat til pragmatiske problemstilling med praktiske løsningsmodeller.

5. Delprojekt_02 Målgruppe og anvendelse af resultater Målgruppen for projektet • Resultaterne af dette projekt vil kunne bidrage til en effektivisering af byggeriets tilblivelse og drift, og udfylde nogle af de huller der i dag eksisterer i BIM anvendelsen. Både på det planlægningen samt på den tekniske anvendelse. • Derudover vil der blive sat fokus på interaktionen mellem BIM og bæredygtighedscertificering – et område, der kun i mindre grad er afdækket i dag, men som mange ser store potentialer i. • Den skitserede løsning for data- og informationsudveksling vil reducere omkostninger på et projekt og dermed forøge indtjeningen.

6. Delprojekt_02 Målsætning 1:Planlægning af BIM processen At undersøge modeller for en struktureret planlægning af en BIM proces med fokus på udbyttet iht. simuleringer. Herunder tilpasning af model til dansk projekteringspraksis. • Hvilke modeller for planlægning eksisterer. Nationalt og internationalt. • Værdien for dansk projekteringspraksis. • Case med Danish Active House in Vietnam.

7. Delprojekt_02 Resultat. Mål 1:Planlægning af BIM processen Statsbygg BIM Manual RIBA Plan of Work COBIM 2012 CIC/BIM Protocol bS BIM PEPG Singapore BIM Guide Bips F102 VA BIM Guide

8. Delprojekt_02 Resultat Mål 1:Planlægning af BIM processen • De identificerede manualer kan opdeles i to grupperinger • Manualer fra bygherreorganisationer omkring deres specifikke behov • Metodemanualer for generering af projektspecifikke BIM manualer. Mindre grad af BIM fokus Stort BIM fokus

9. Delprojekt_02 Resultat Mål 1:Planlægning af BIM processen buildingSMART BIM Project Execution Planning Guide

10. Delprojekt_02 Resultat Mål 1:Planlægning af BIM processen Gevinsterne ved BIM PUPG • Alle parter forstår og kommunikerer strategiske mål for implementering af BIM. • Organisationer forstår deres rolle og ansvar i forbindelse med implementeringen. • Planen vil skitsere ressourcer, træning eller andre kompetencer nødvendige for implementering. • Teamet får en plan for udførelsesprocessen som er tilpasset hvert parts praksis og typiske workflow. • Planen fungerer som udgangspunkt for fremtidige samarbejdspartnere i projektet.

11. Delprojekt_02 Resultat Mål 1:Planlægning af BIM processen En case afprøvning på Danish Active House in Vietnam En for-danskning og tilpasning til danske forhold. Projektudførelses- og planlægningsguide (PUPG)

12. Delprojekt_02 Målsætning 2: Udveksling af data mellem applikationer At undersøge teknologiske muligheder for udveksling af data mellem applikationer til brug for energisimulering. • Snitflader mellem parter og faser ift. et projekteringsforløb. • Muligheder i eksisterende tilgængelig software. • Standardiseringer for udveksling af modeldata. • Hvilke data fødes hvornår og af hvem?

13. Delprojekt_02 Resultat Mål 2: Udveksling af data mellem applikationer • Tænk nu hvis man kunne: • Få det store overblik over kravene til DGNB dokumentationen. • Bruge DGNB-kravene som retningsgivere for design- og udførelsesprocesserne. • Hurtigt og enkelt få overblik over designvalgs konsekvenser iht. DGNB. • Samle hele DGNB dokumentationen et sted.

14. Delprojekt_02 Resultat Mål 2: Udveksling af data mellem applikationer • Gennemgået og kortlagt DGNB krav for identificering af beregningstunge områder. • LCA (kriterium 1 - 5 + 10, 11, 42) • LCC (kriterium 16) • Termisk komfort (kriterium 18+19) • Analyseret LCA beregningsværktøj (Excel-ark) • Enormt meget manuelt indtastningsarbejde og copy / paste • Stor risiko for fejlindtastninger og sletning af referencer • Gennemgået EPD’er fra Ökobau • Veldefineret struktur (XML og XSD) • Ingen relation til klassifikationssystemer for materialer

15. Mappingaf klassifikation og EPD klassifikation Delprojekt_02 Resultat Mål 2: Udveksling af data mellem applikationer Materialers egenskabsdata • Opstillet case: • Fælles beregningsværktøj for alle DGNB-krav i en Kravapplikation. • Afgrænsning til LCA. • Udnyttelse af EPD data fra Ökobau. • Automatiseret beregning af LCA parametre. • Potentielle gevinster: • Automatisk beregning af LCA. • Tydeliggørelse af ændringer i materialevalg. • Mulighed for mere dynamisk og iterativ design proces. BIM model EPD Kravdatabase GWPC værdi for komponenter

16. Delprojekt_02 Målsætning 3: BIM planlægning og energisimuleringer iht. DGNB. At understøtte DGNB-kravene om termisk indeklimasimulering og dagslyssimulering • Udnyttelse af resultater fra mål 1 og 2 i DGNB dokumentationen. • Samspillet med andre krav i DGNB, hvor udnyttelse af BIM kan være en fordel.

17. Delprojekt_02 Resultat Mål 3: BIM Planlægning og udveksling af data iht. DGNB • Opbygget test BIM model i Revit • Kodet materiale database med UUID fra ÖkobauEPD’er • Opstillet skema til udtræk af: • Materialetype • EPD UUIS • Mængder (m2 og m3) • Densiteter

18. New SQL DB New application Delprojekt_02 Resultat Mål 3: BIM Planlægning og udveksling af data iht. DGNB Revit - BIM DB LINK XML Parser • Udvikling af domænemodel og systemarkitektur for den konceptuelle model. • Identificerede udfordringer: • Klassifikation af EPD’ere er ikke tilstede – manuel parring af materialer og EPD. • Link mellem Revit og Kravdatabse skabes unik (ikke IFC) XML files RevitDB SQL DB

19. New SQL DB New application Delprojekt_02 Resultat Mål 3: BIM Planlægning og udveksling af data iht. DGNB Revit - BIM DB LINK XML Parser • Videreudvikling af domænemodel og systemarkitektur. • Identificering af ønsket output fra kravapplikation. • Udvikling af databasemodel og implementering. • Udvikling af demonstrator for kravapplikation. XML files RevitDB SQL DB

20. Delprojekt_02 Spørgsmål Hvordan tænker I om vores model? Forslag til ændringer og forbedringer?
