7059902

校園專利申請實務-

從圖式繪製到電子送件

元培科技大學資管系助理教授

何天華


7059902

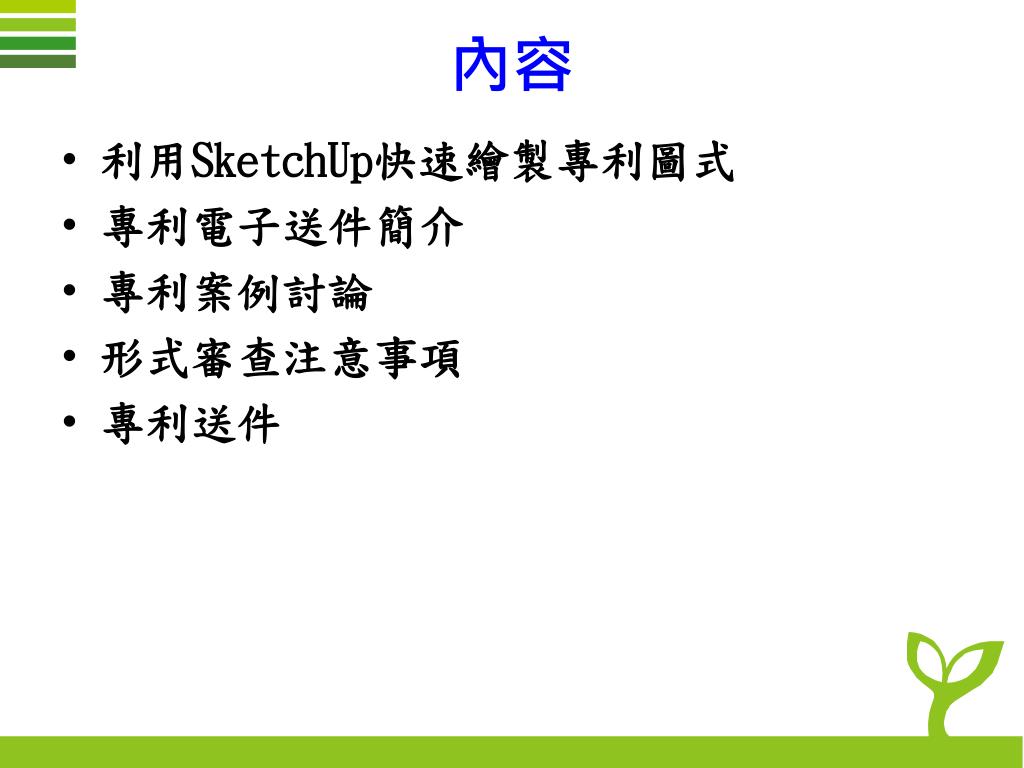

內容

  • 利用SketchUp快速繪製專利圖式

  • 專利電子送件簡介

  • 專利案例討論

  • 形式審查注意事項

  • 專利送件


7059902

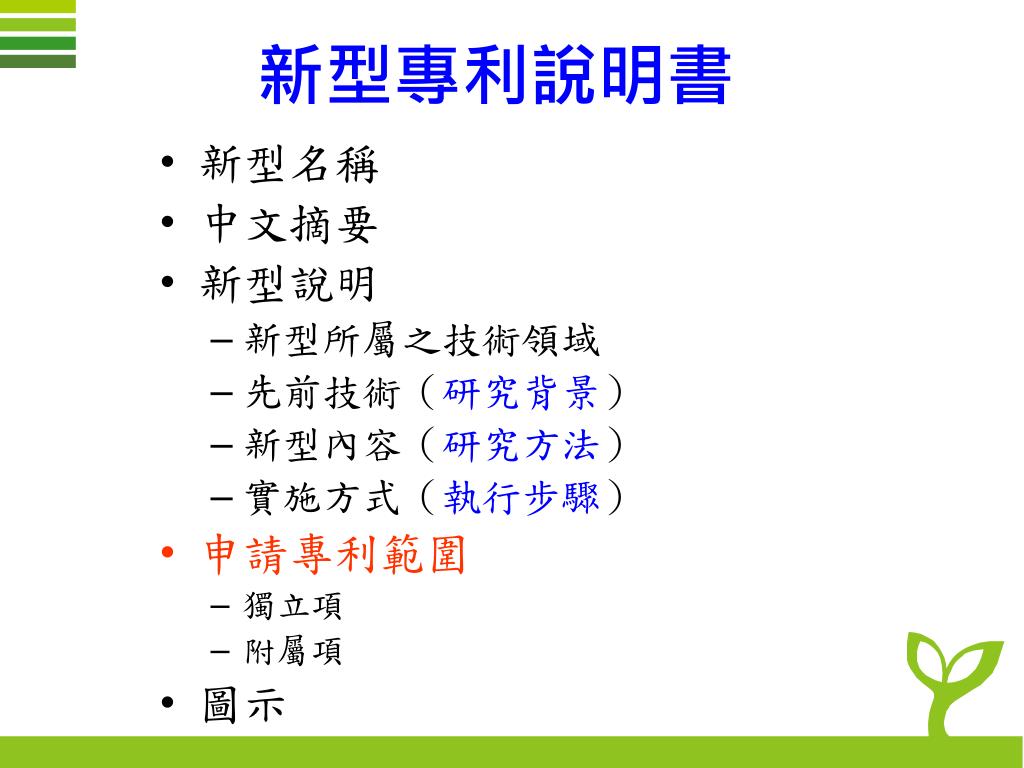

新型專利說明書

  • 新型名稱

  • 中文摘要

  • 新型說明

    • 新型所屬之技術領域

    • 先前技術(研究背景)

    • 新型內容(研究方法)

    • 實施方式(執行步驟)

  • 申請專利範圍

    • 獨立項

    • 附屬項

  • 圖示


7059902

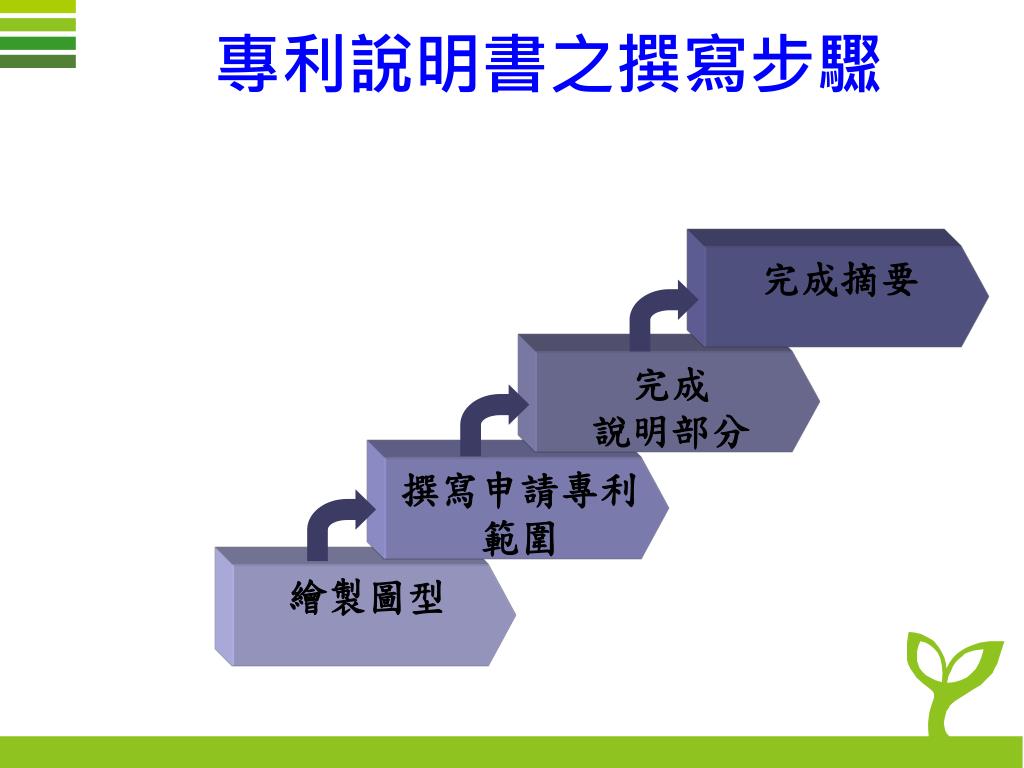

專利說明書之撰寫步驟

完成摘要

完成

說明部分

撰寫申請專利範圍

繪製圖型


7059902

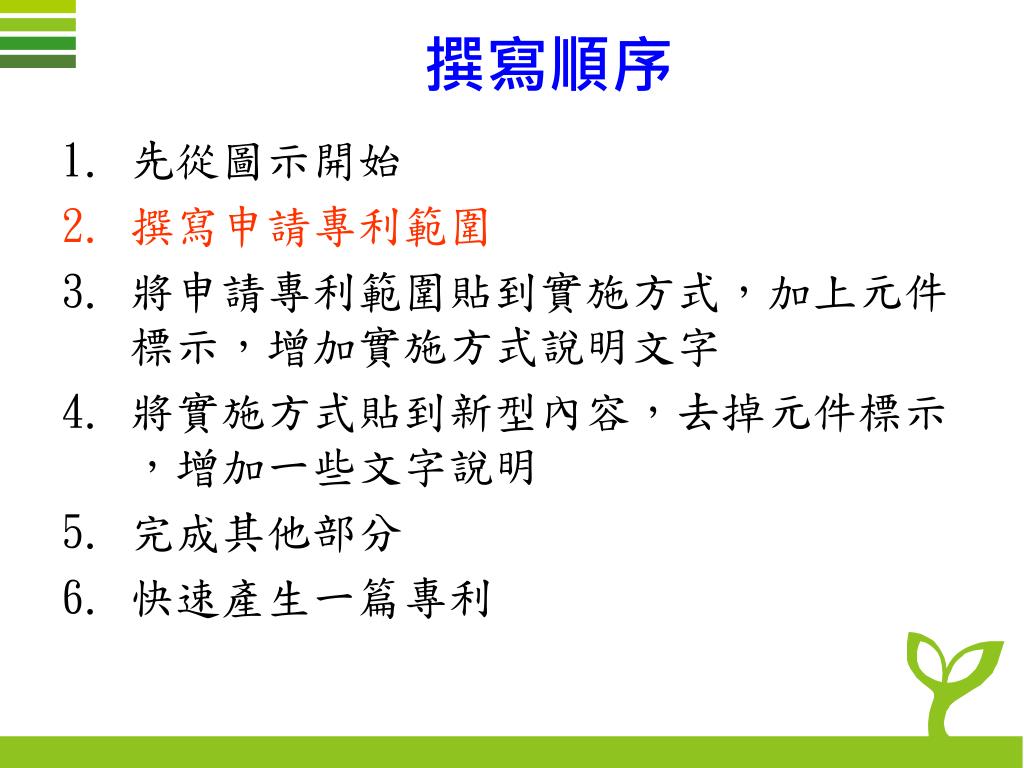

撰寫順序

  • 先從圖示開始

  • 撰寫申請專利範圍

  • 將申請專利範圍貼到實施方式,加上元件標示,增加實施方式說明文字

  • 將實施方式貼到新型內容,去掉元件標示,增加一些文字說明

  • 完成其他部分

  • 快速產生一篇專利


Sketchup

利用SketchUp快速繪製

專利圖式

超簡單!


7059902

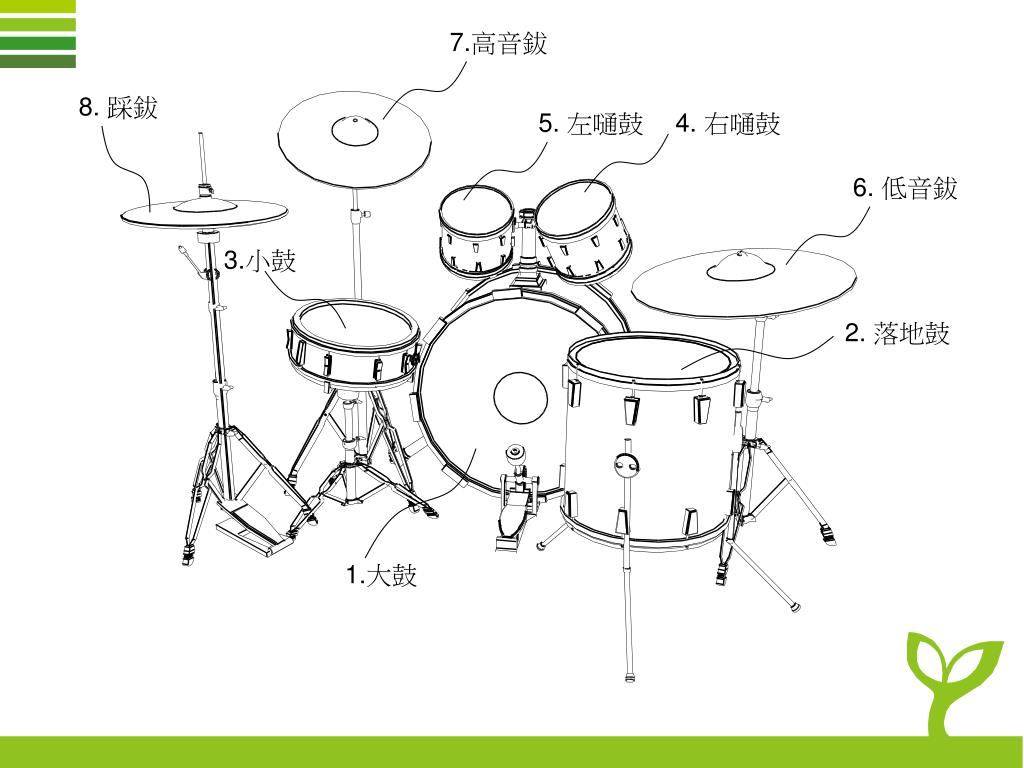

7.高音鈸

8. 踩鈸

5. 左嗵鼓

4. 右嗵鼓

6. 低音鈸

3.小鼓

2. 落地鼓

1.大鼓


7059902

107

108

105

104

106

103

102

101

108a

101a

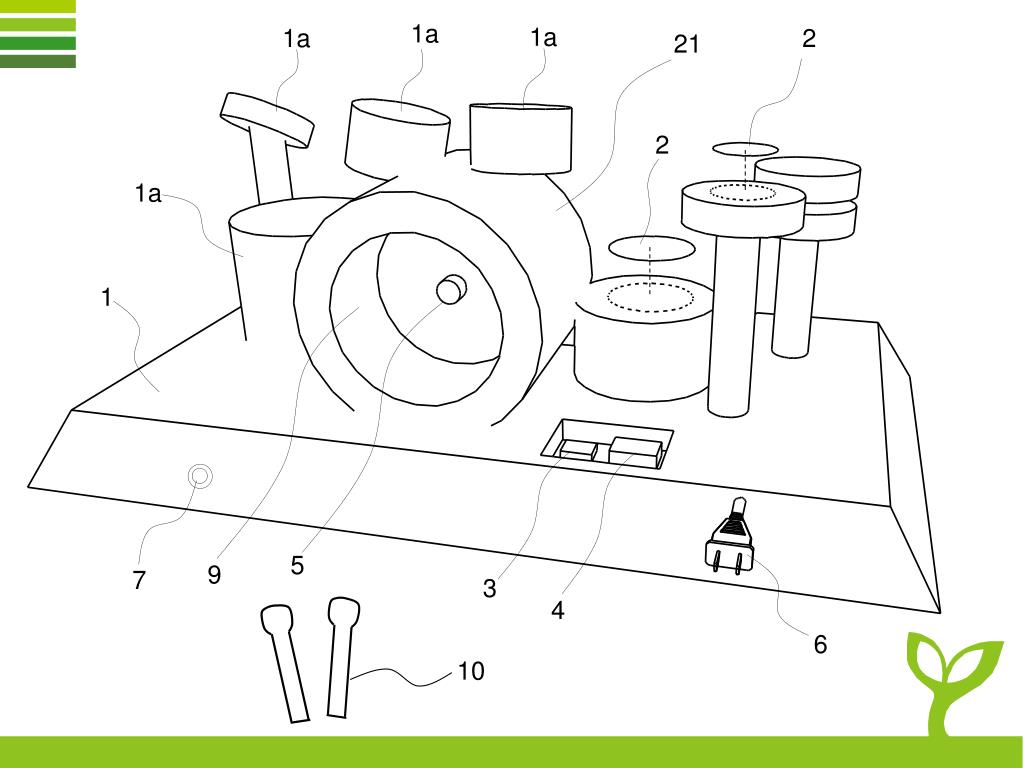

7059902

1a

1a

2

1a

21

2

1a

1

5

9

7

3

4

6

10

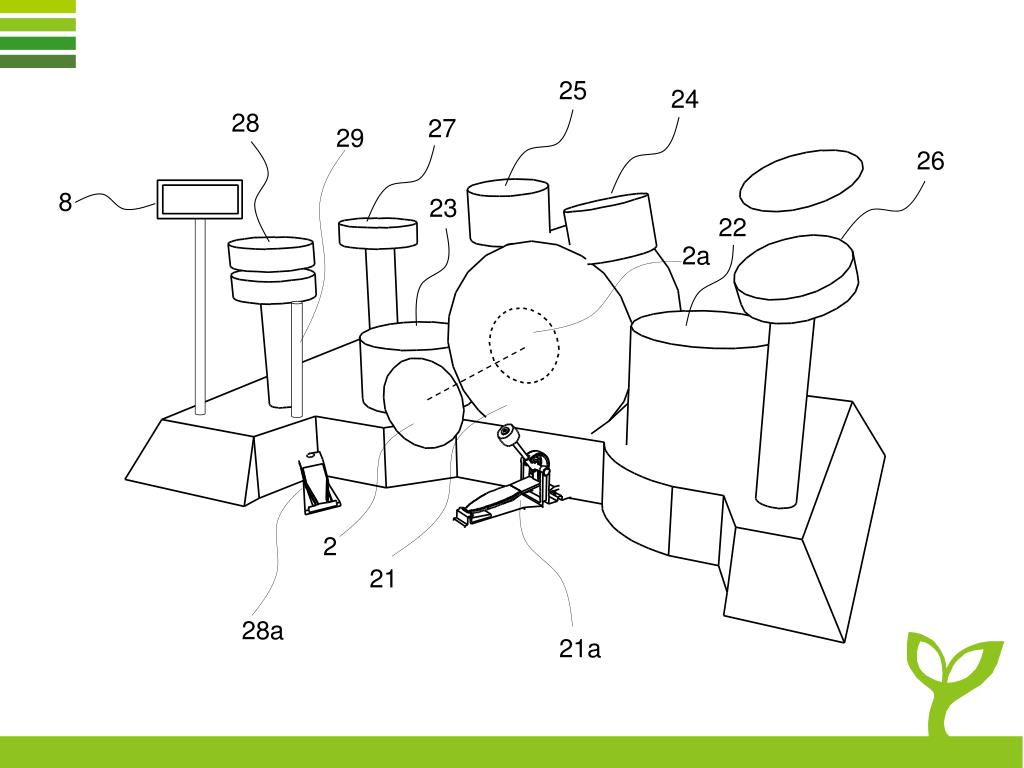

7059902

25

24

28

27

29

26

8

23

22

2a

2

21

28a

21a


7059902

204

208

205

數位行動裝置

手機

觸控模組

8

206

2

感測模組

顯示裝置

電子琴

3

201

5

控制模組

按鍵開關

揚聲器

203

207

4

燈光組

無線模組

電源

209

6

202

攝影鏡頭

外部電源

音效模組


7059902

專利圖式

  • 應於實施方式處,標示可參考之圖示,並說明圖示符號的鏈結關係:


7059902

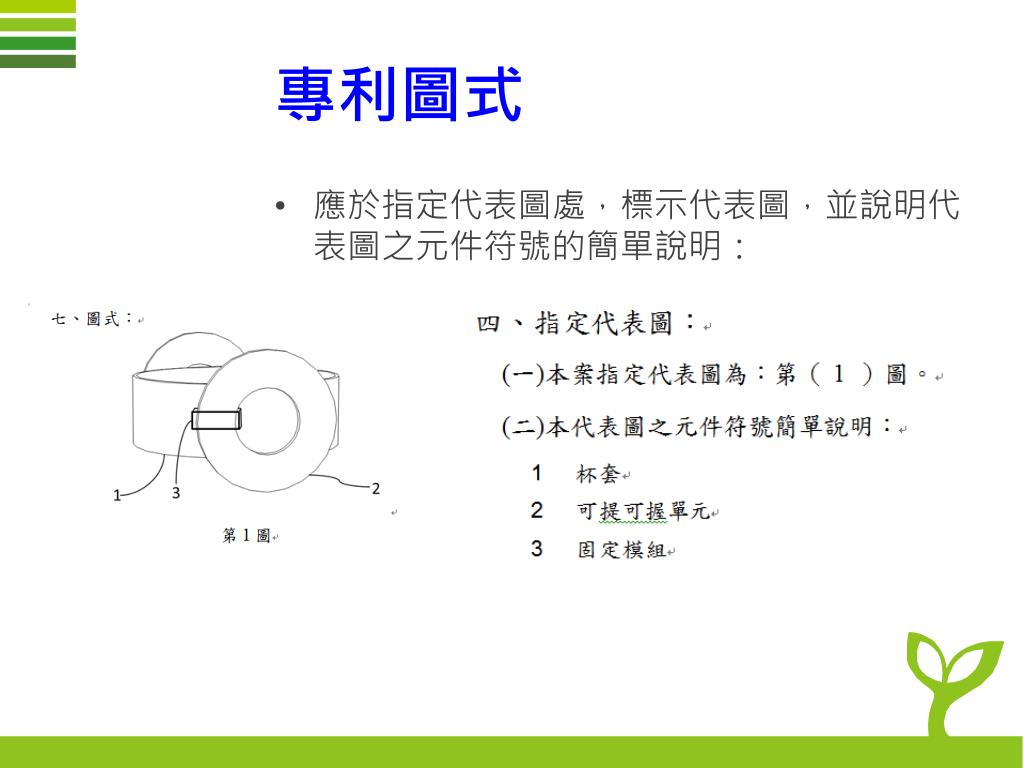

專利圖式

  • 應於指定代表圖處,標示代表圖,並說明代表圖之元件符號的簡單說明:


7059902

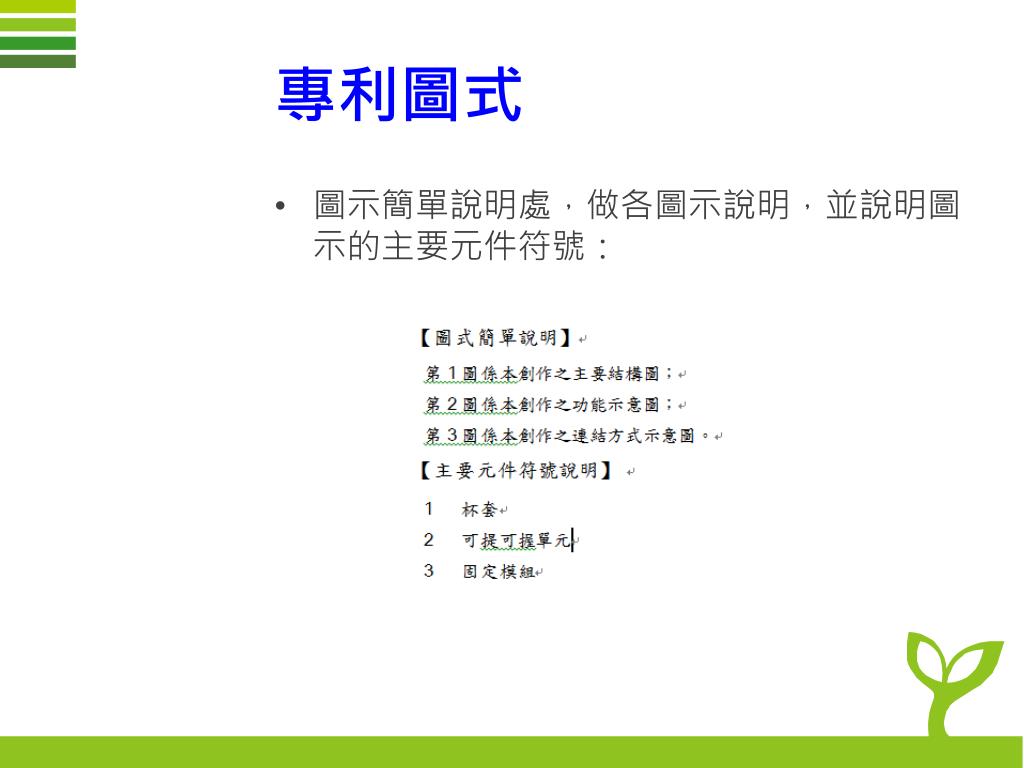

專利圖式

  • 圖示簡單說明處,做各圖示說明,並說明圖示的主要元件符號:


7059902

專利圖式

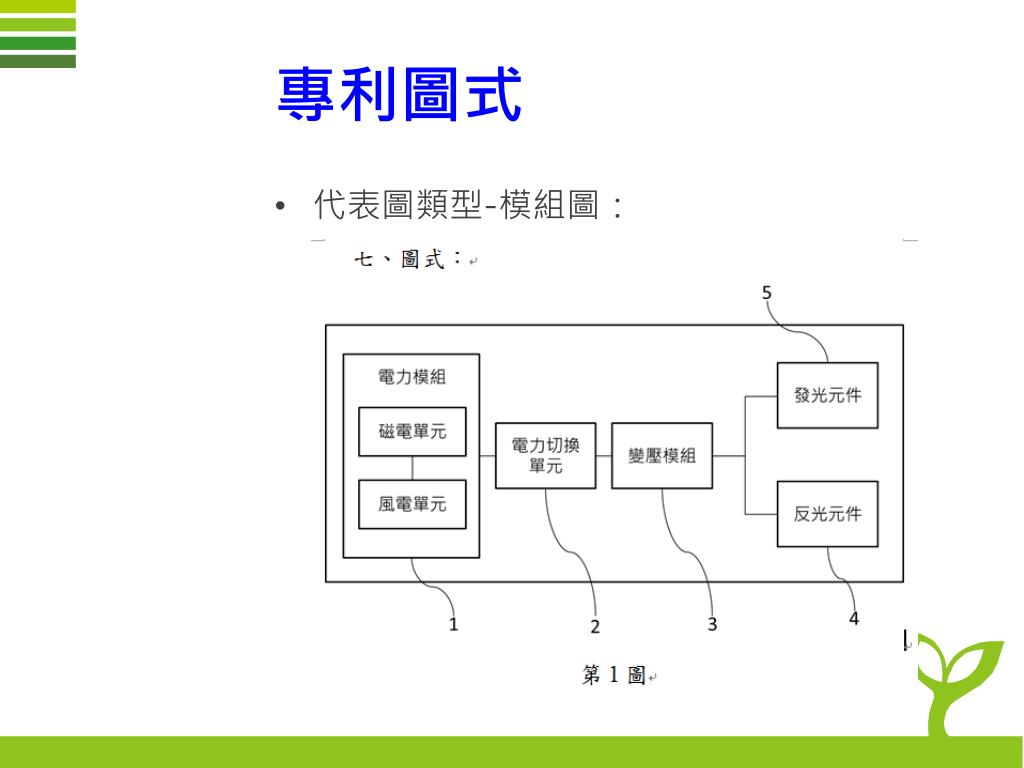

  • 代表圖類型-模組圖:


7059902

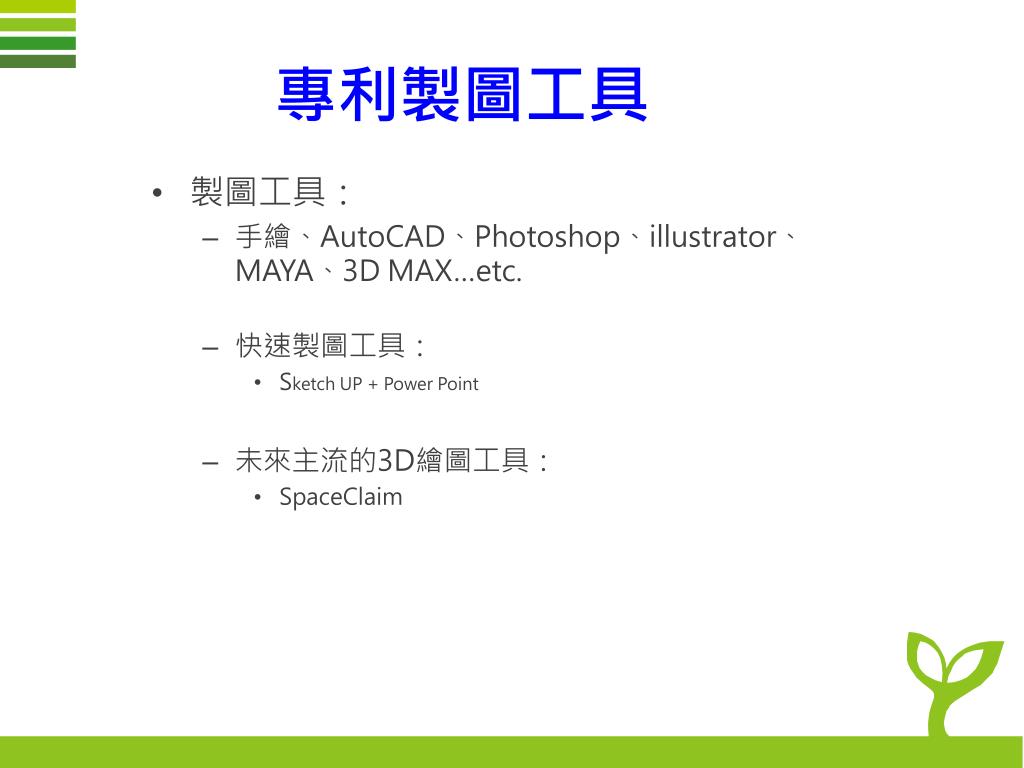

專利製圖工具

  • 製圖工具:

    • 手繪、AutoCAD、Photoshop、illustrator、MAYA、3D MAX…etc.

    • 快速製圖工具:

      • Sketch UP + Power Point

    • 未來主流的3D繪圖工具:

      • SpaceClaim


Sketchup1

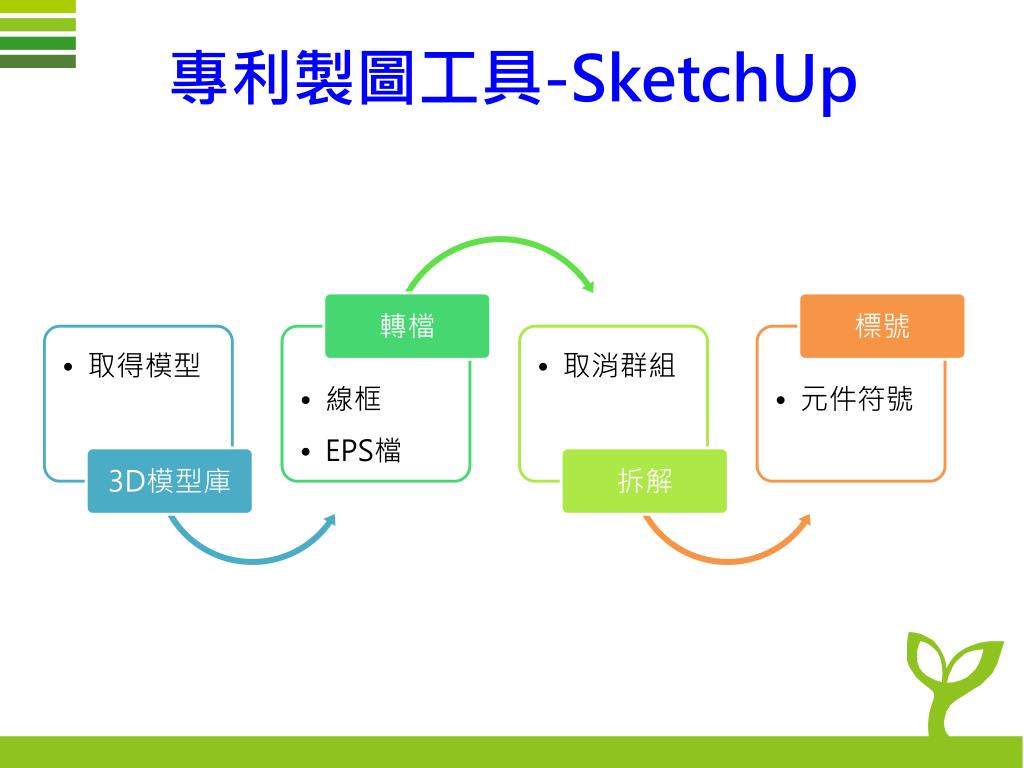

專利製圖工具-SketchUp


7059902

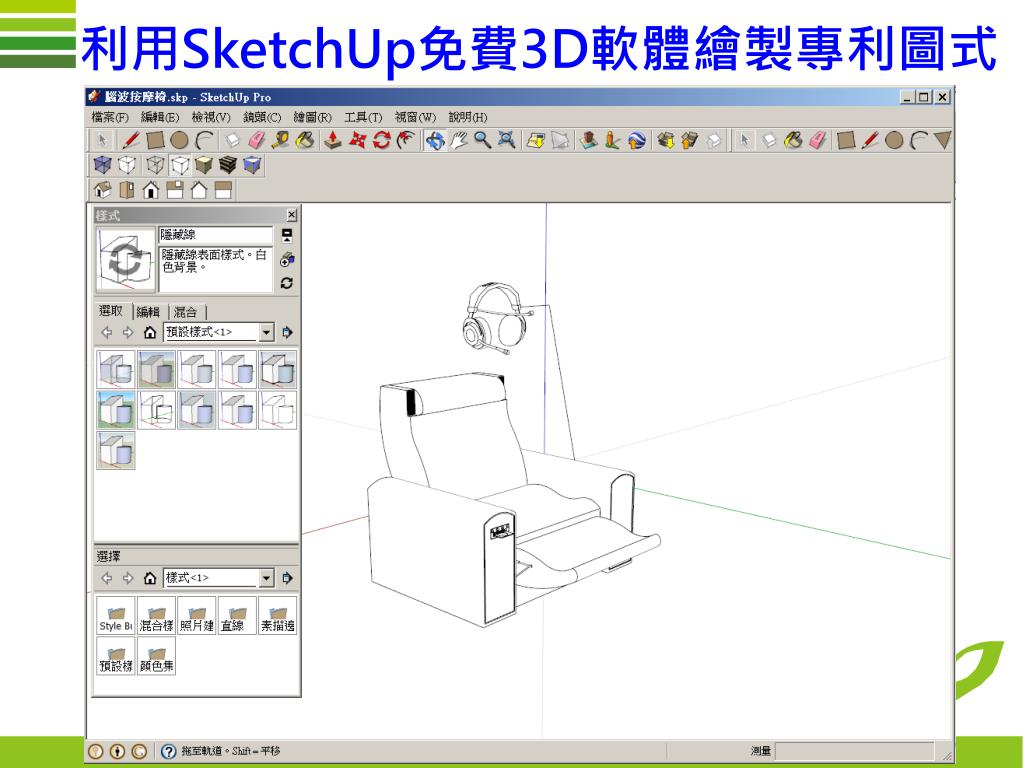

利用SketchUp免費3D軟體繪製專利圖式


7059902

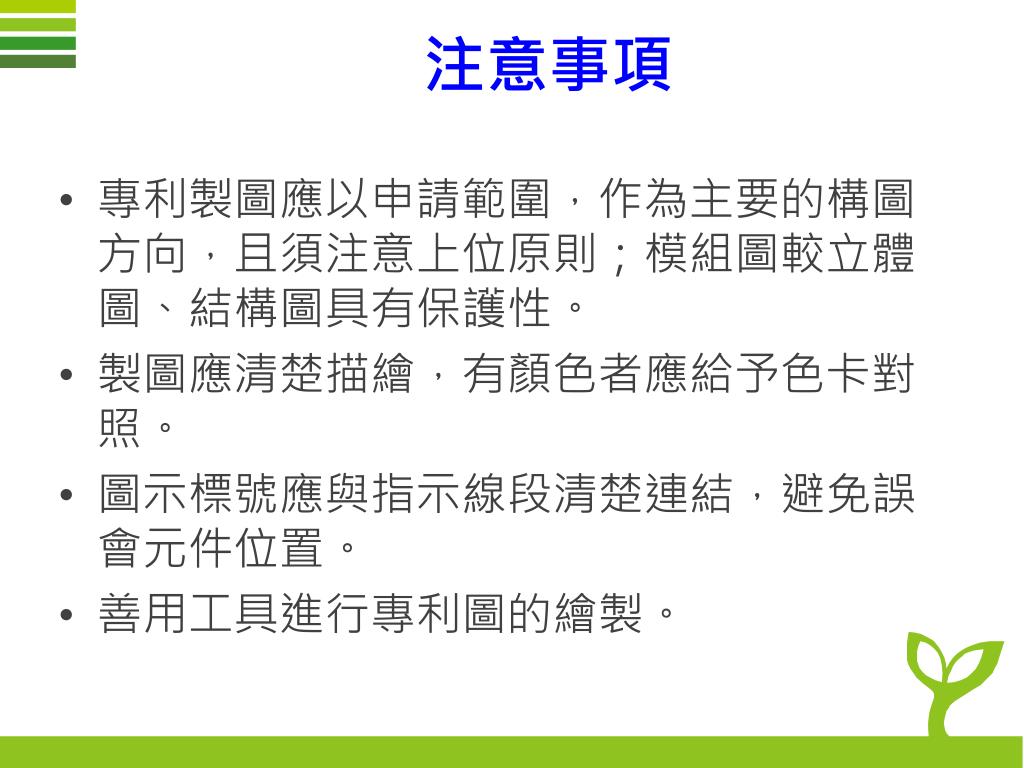

注意事項

  • 專利製圖應以申請範圍,作為主要的構圖方向,且須注意上位原則;模組圖較立體圖、結構圖具有保護性。

  • 製圖應清楚描繪,有顏色者應給予色卡對照。

  • 圖示標號應與指示線段清楚連結,避免誤會元件位置。

  • 善用工具進行專利圖的繪製。


7059902

專利電子送件簡介


7059902

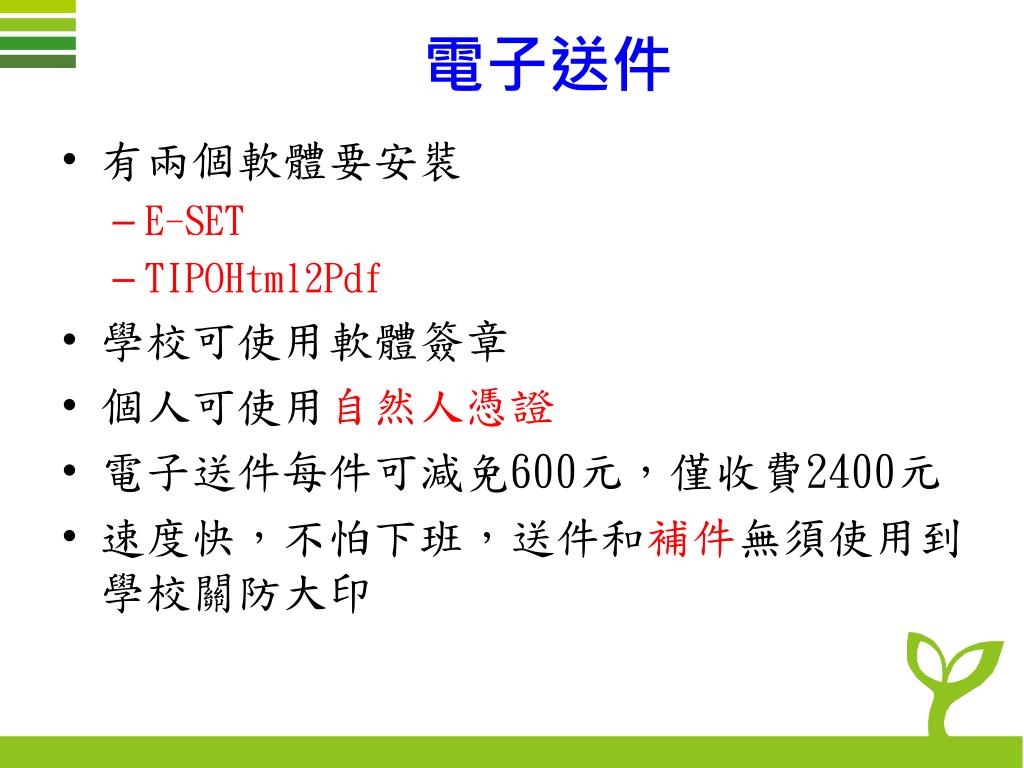

電子送件

  • 有兩個軟體要安裝

    • E-SET

    • TIPOHtml2Pdf

  • 學校可使用軟體簽章

  • 個人可使用自然人憑證

  • 電子送件每件可減免600元,僅收費2400元

  • 速度快,不怕下班,送件和補件無須使用到學校關防大印


7059902

專利撰寫


7059902

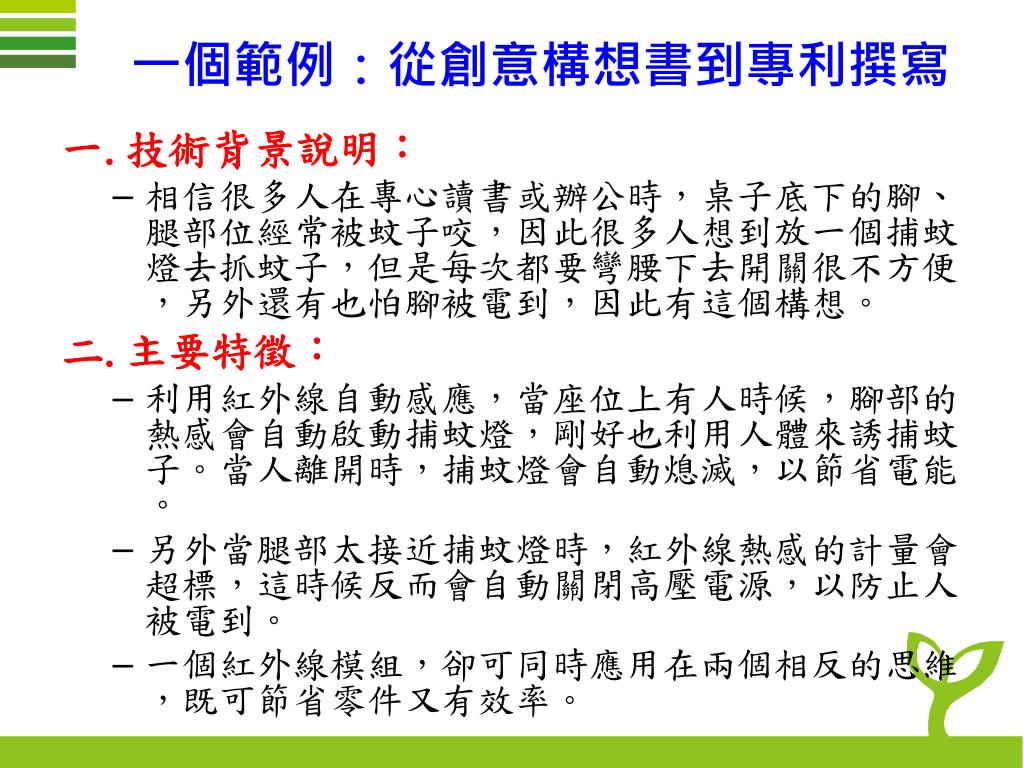

一個範例:從創意構想書到專利撰寫

  • 技術背景說明:

    • 相信很多人在專心讀書或辦公時,桌子底下的腳、腿部位經常被蚊子咬,因此很多人想到放一個捕蚊燈去抓蚊子,但是每次都要彎腰下去開關很不方便,另外還有也怕腳被電到,因此有這個構想。

  • 主要特徵:

    • 利用紅外線自動感應,當座位上有人時候,腳部的熱感會自動啟動捕蚊燈,剛好也利用人體來誘捕蚊子。當人離開時,捕蚊燈會自動熄滅,以節省電能。

    • 另外當腿部太接近捕蚊燈時,紅外線熱感的計量會超標,這時候反而會自動關閉高壓電源,以防止人被電到。

    • 一個紅外線模組,卻可同時應用在兩個相反的思維,既可節省零件又有效率。


7059902

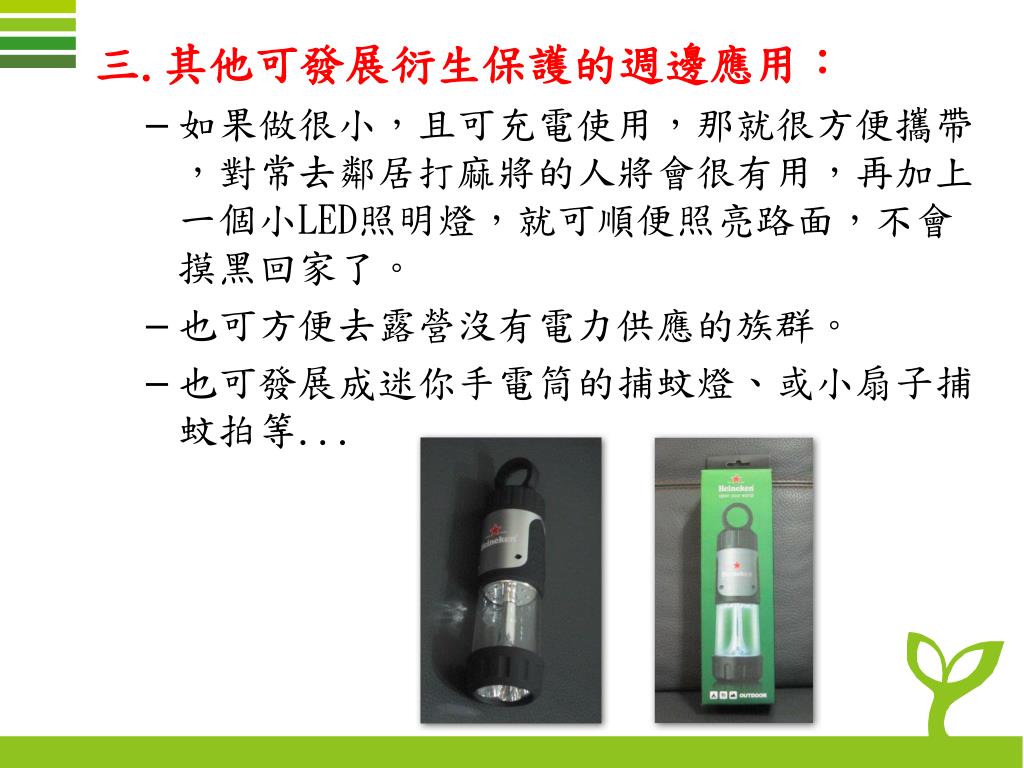

  • 其他可發展衍生保護的週邊應用:

    • 如果做很小,且可充電使用,那就很方便攜帶,對常去鄰居打麻將的人將會很有用,再加上一個小LED照明燈,就可順便照亮路面,不會摸黑回家了。

    • 也可方便去露營沒有電力供應的族群。

    • 也可發展成迷你手電筒的捕蚊燈、或小扇子捕蚊拍等...


7059902

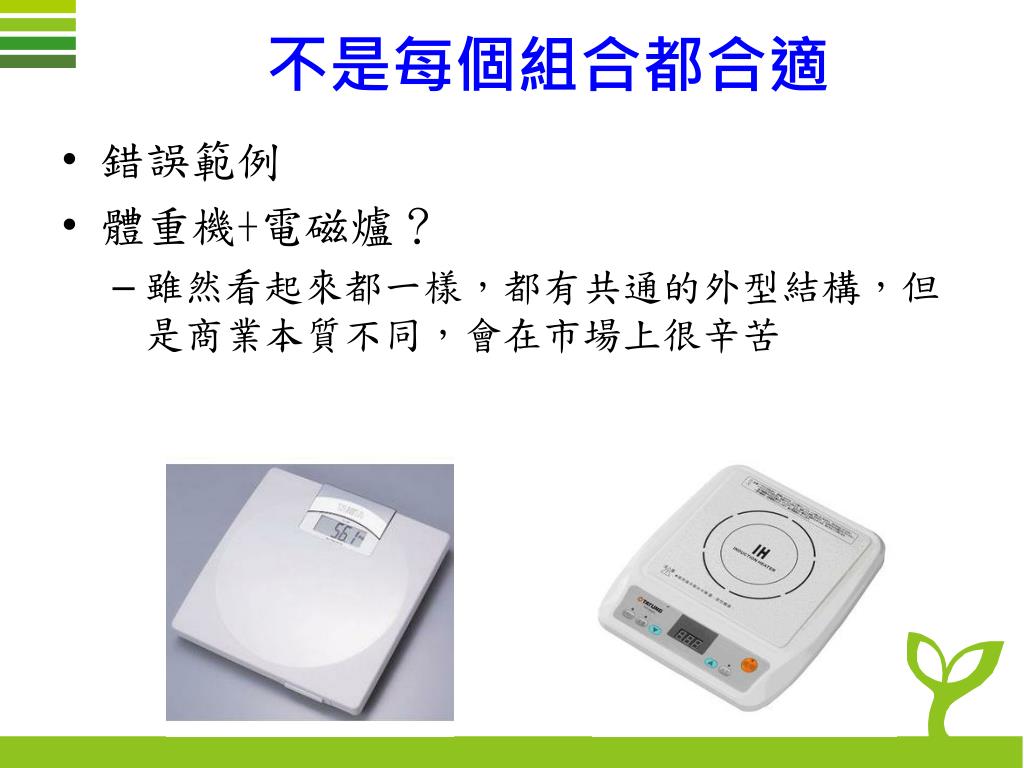

不是每個組合都合適

  • 錯誤範例

  • 體重機+電磁爐?

    • 雖然看起來都一樣,都有共通的外型結構,但是商業本質不同,會在市場上很辛苦


7059902

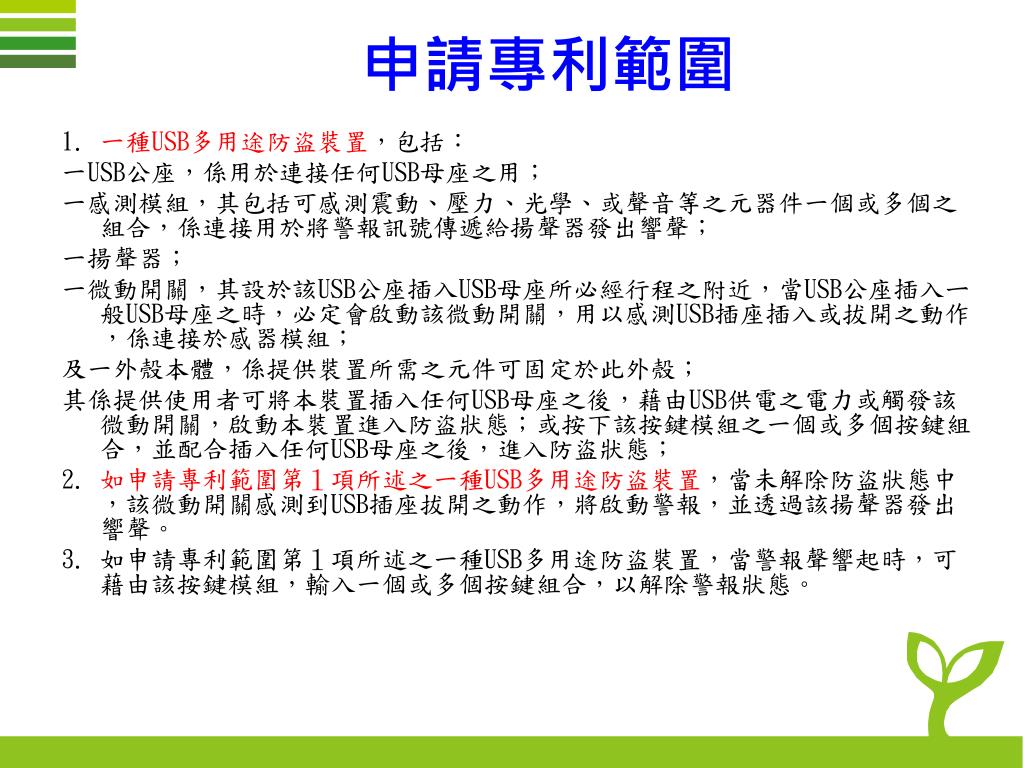

申請專利範圍

1.一種USB多用途防盜裝置,包括:

一USB公座,係用於連接任何USB母座之用;

一感測模組,其包括可感測震動、壓力、光學、或聲音等之元器件一個或多個之組合,係連接用於將警報訊號傳遞給揚聲器發出響聲;

一揚聲器;

一微動開關,其設於該USB公座插入USB母座所必經行程之附近,當USB公座插入ㄧ般USB母座之時,必定會啟動該微動開關,用以感測USB插座插入或拔開之動作,係連接於感器模組;

及一外殼本體,係提供裝置所需之元件可固定於此外殼;

其係提供使用者可將本裝置插入任何USB母座之後,藉由USB供電之電力或觸發該微動開關,啟動本裝置進入防盜狀態;或按下該按鍵模組之一個或多個按鍵組合,並配合插入任何USB母座之後,進入防盜狀態;

2.如申請專利範圍第1項所述之一種USB多用途防盜裝置,當未解除防盜狀態中,該微動開關感測到USB插座拔開之動作,將啟動警報,並透過該揚聲器發出響聲。

3.如申請專利範圍第1項所述之一種USB多用途防盜裝置,當警報聲響起時,可藉由該按鍵模組,輸入一個或多個按鍵組合,以解除警報狀態。


Combination type claim

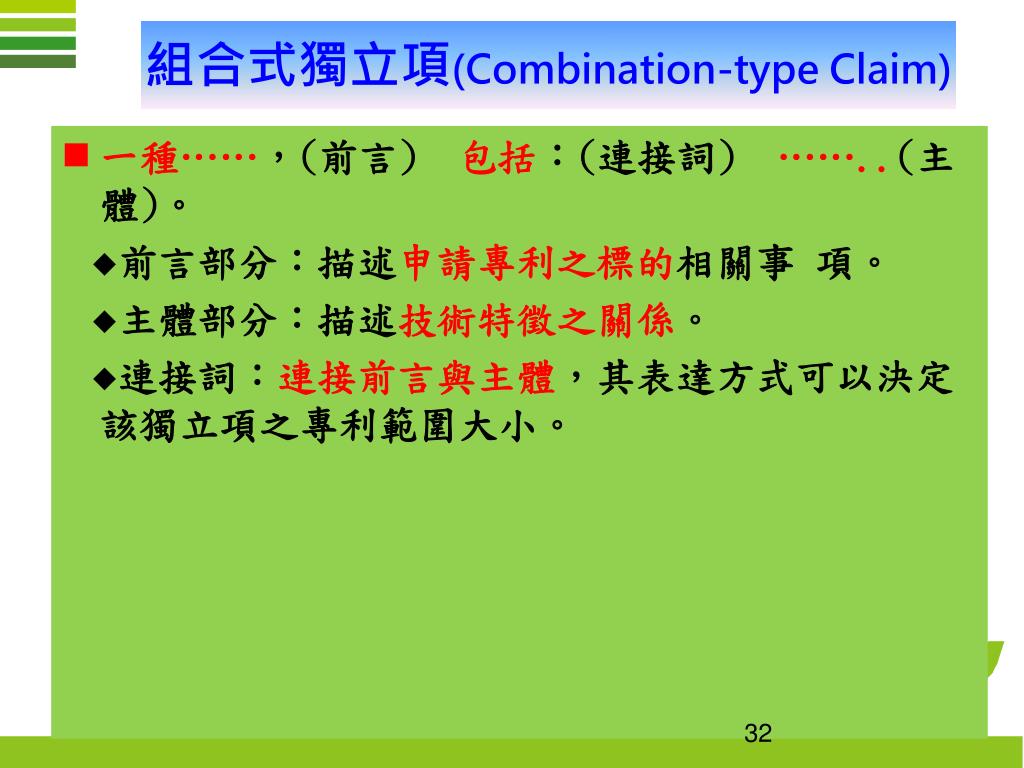

組合式獨立項(Combination-type Claim)

  • 一種……,(前言) 包括:(連接詞)……..(主體)。

  • 前言部分:描述申請專利之標的相關事 項。

  • 主體部分:描述技術特徵之關係。

  • 連接詞:連接前言與主體,其表達方式可以決定該獨立項之專利範圍大小。


7059902

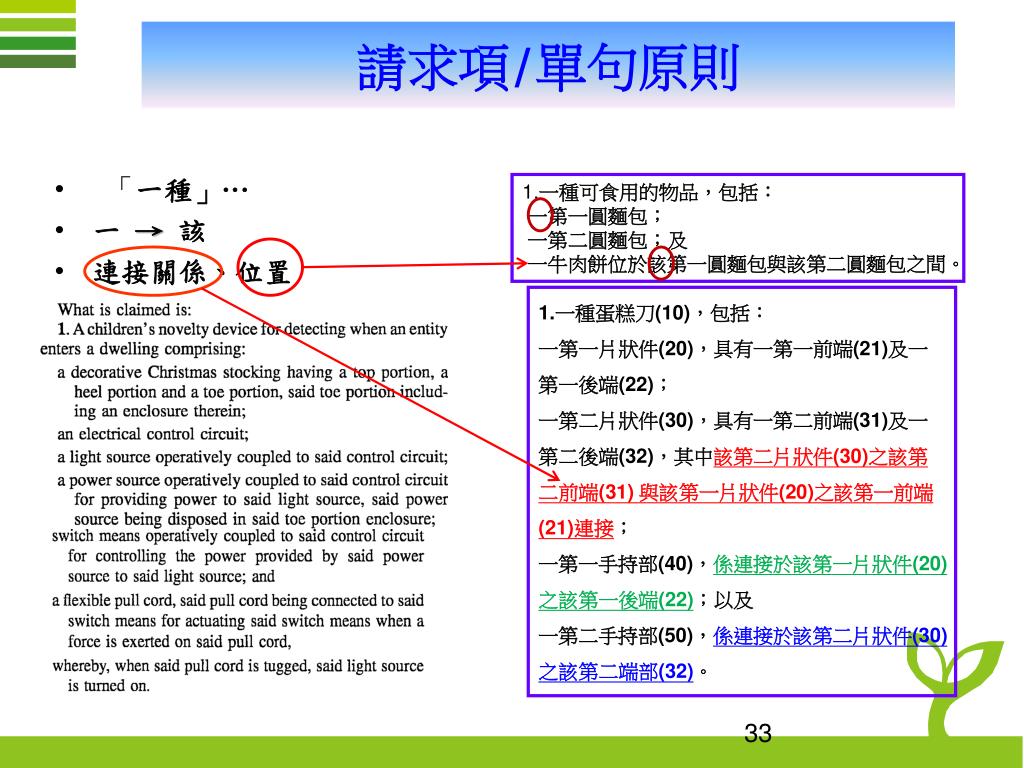

請求項/單句原則

  • 「一種」…

  • 一 →該

  • 連接關係、位置

1.一種可食用的物品,包括:

一第一圓麵包;

一第二圓麵包;及

一牛肉餅位於該第一圓麵包與該第二圓麵包之間。

1.一種蛋糕刀(10),包括:

一第一片狀件(20),具有一第一前端(21)及一第一後端(22);

一第二片狀件(30),具有一第二前端(31)及一第二後端(32),其中該第二片狀件(30)之該第二前端(31) 與該第一片狀件(20)之該第一前端(21)連接;

一第一手持部(40),係連接於該第一片狀件(20)之該第一後端(22);以及

一第二手持部(50),係連接於該第二片狀件(30)之該第二端部(32)。


Combination type claim1

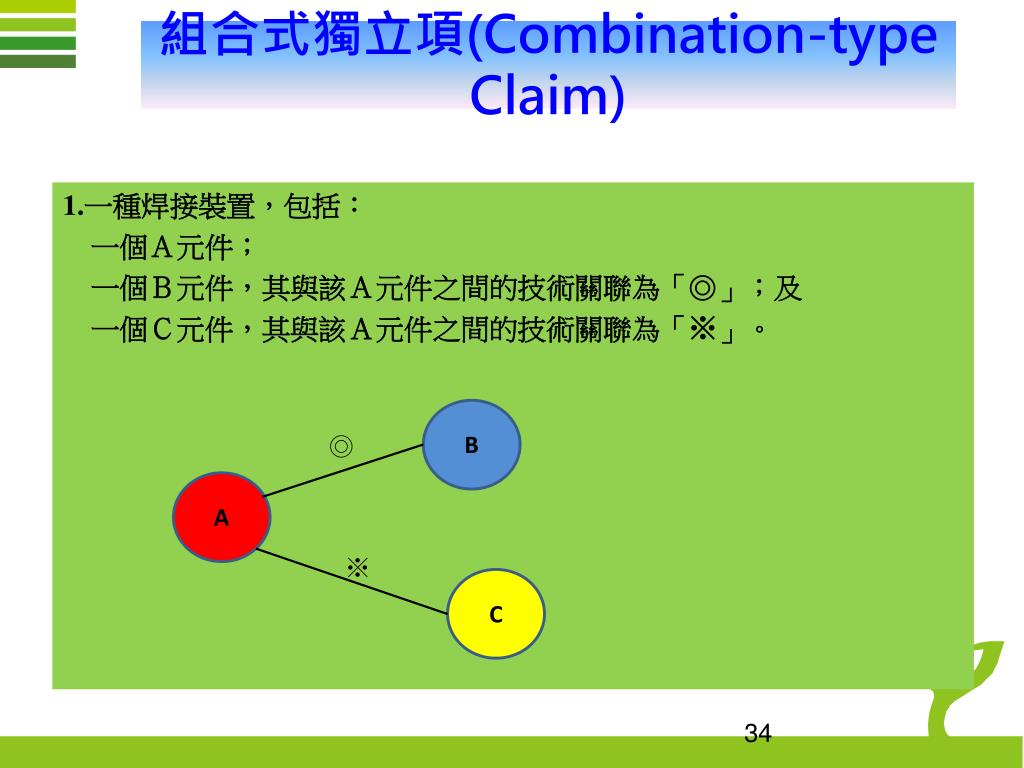

組合式獨立項(Combination-type Claim)

1.一種焊接裝置,包括:

 一個A元件;

 一個B元件,其與該A元件之間的技術關聯為「◎」;及

 一個C元件,其與該A元件之間的技術關聯為「※」。

B

A

C


Jepson type claim

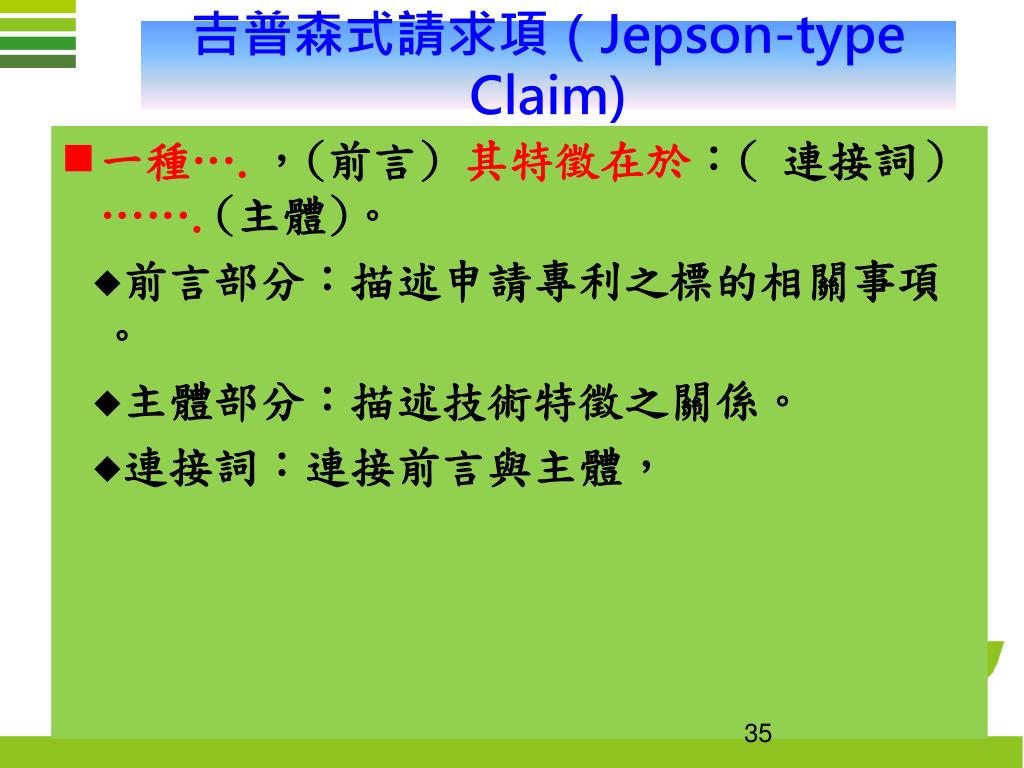

吉普森式請求項(Jepson-type Claim)

  • 一種….,(前言) 其特徵在於:( 連接詞)…….(主體)。

  • 前言部分:描述申請專利之標的相關事項。

  • 主體部分:描述技術特徵之關係。

  • 連接詞:連接前言與主體,


Jepson type claim1

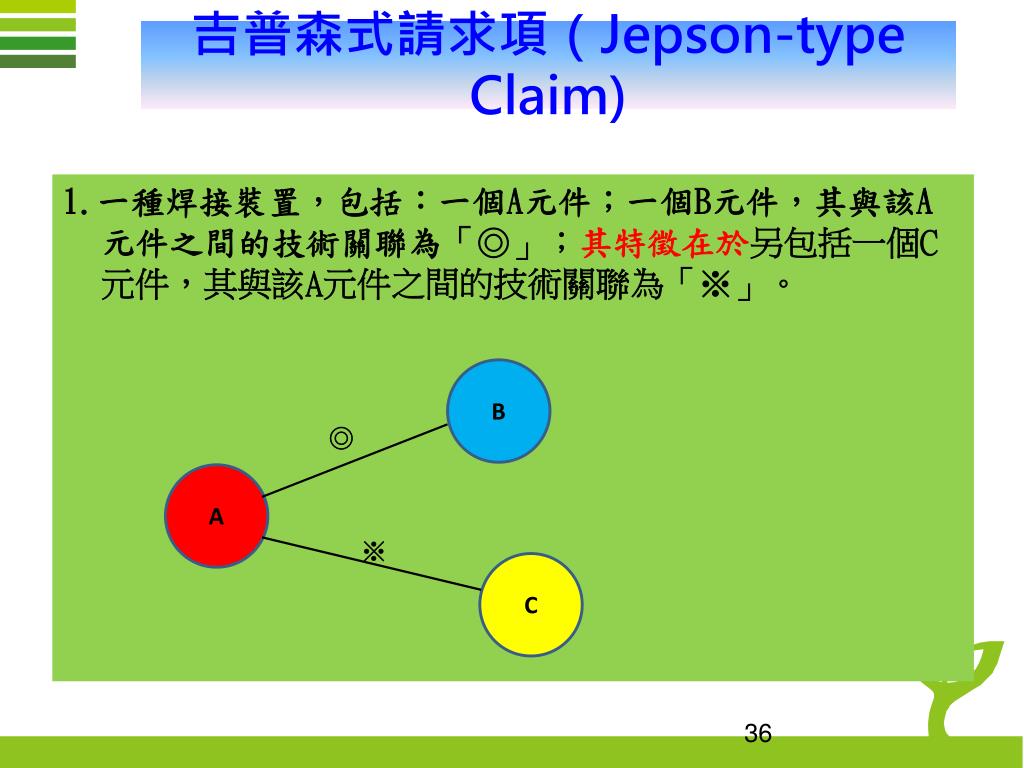

吉普森式請求項(Jepson-type Claim)

1.一種焊接裝置,包括:一個A元件;一個B元件,其與該A元件之間的技術關聯為「◎」;其特徵在於另包括一個C元件,其與該A元件之間的技術關聯為「※」。

B

A

C


7059902

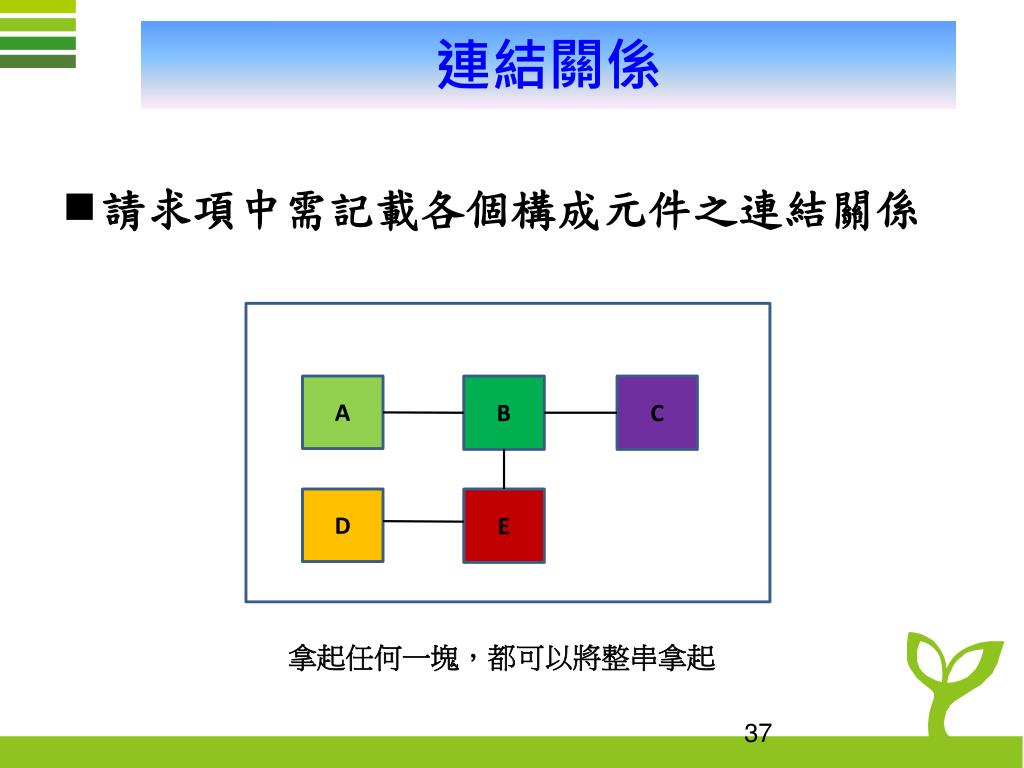

連結關係

  • 請求項中需記載各個構成元件之連結關係

A

B

C

D

E

拿起任何一塊,都可以將整串拿起


7059902

附屬項之依附性

2.一種如申請專利範圍第1項之焊接裝置,其中該B 元件是由b1與b2組合而成。

b1

B

b2

A

C


7059902

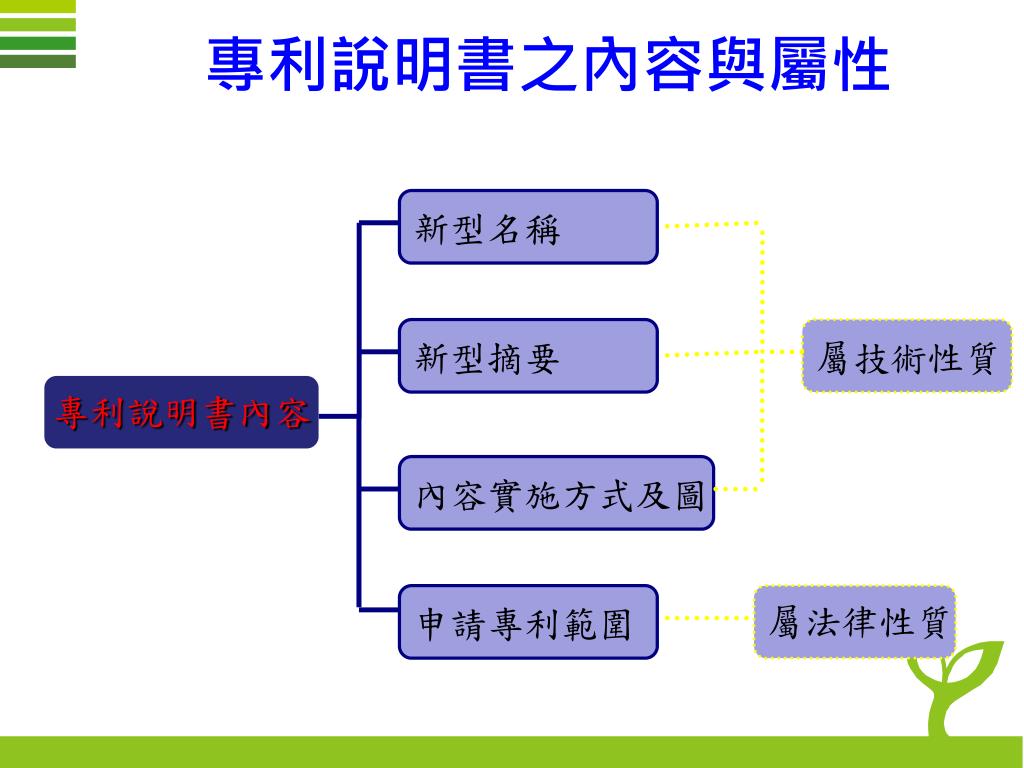

專利說明書之內容與屬性

新型名稱

新型摘要

屬技術性質

專利說明書內容

內容實施方式及圖

申請專利範圍

屬法律性質


7059902

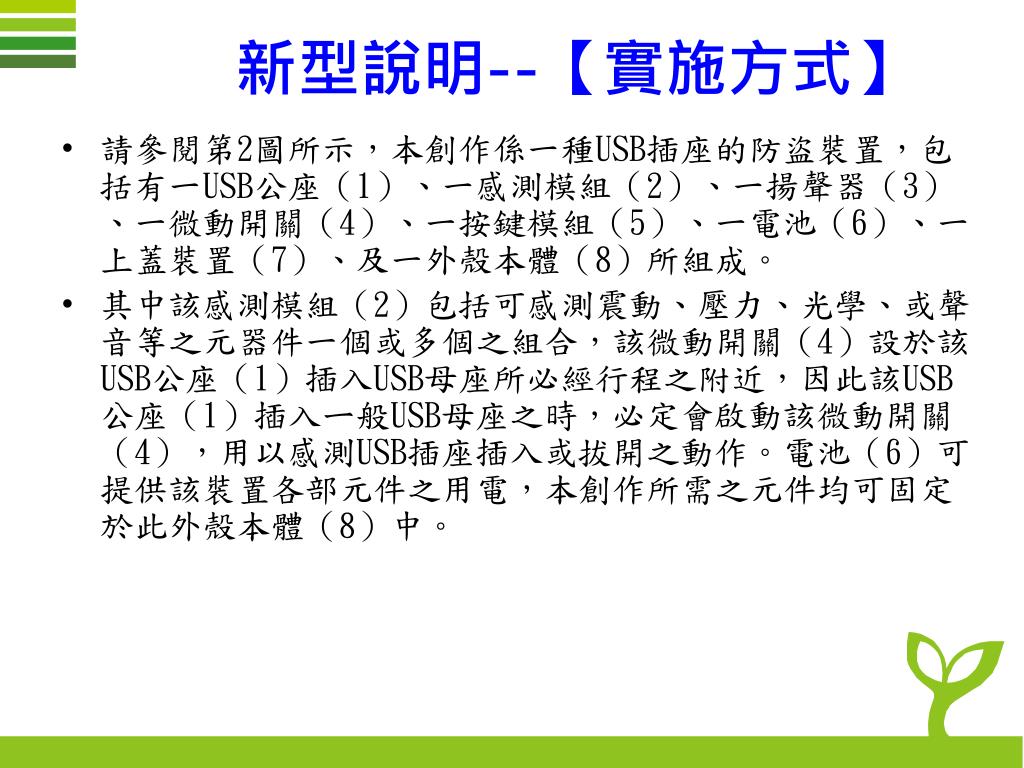

新型說明--【實施方式】

  • 請參閱第2圖所示,本創作係一種USB插座的防盜裝置,包括有一USB公座(1)、一感測模組(2)、一揚聲器(3)、一微動開關(4)、一按鍵模組(5)、一電池(6)、一上蓋裝置(7)、及一外殼本體(8)所組成。

  • 其中該感測模組(2)包括可感測震動、壓力、光學、或聲音等之元器件一個或多個之組合,該微動開關(4)設於該USB公座(1)插入USB母座所必經行程之附近,因此該USB公座(1)插入ㄧ般USB母座之時,必定會啟動該微動開關(4),用以感測USB插座插入或拔開之動作。電池(6)可提供該裝置各部元件之用電,本創作所需之元件均可固定於此外殼本體(8)中。


7059902

新型說明--【實施方式】

  • 一種折疊式手機係由手機本體110、主機板120、樞軸座130、螢幕140與振動器150所組成。其中,主機板120係安裝於手機本體110中。

  • 樞軸座130係安裝於手機本體110之一端,而螢幕140係安裝於樞軸座130上。藉由樞軸座130使螢幕140可相對於手機本體110旋轉。振動器150係安裝於樞軸座130內,且電性連接主機板120,用以提供折疊式手機一振動功能。


7059902

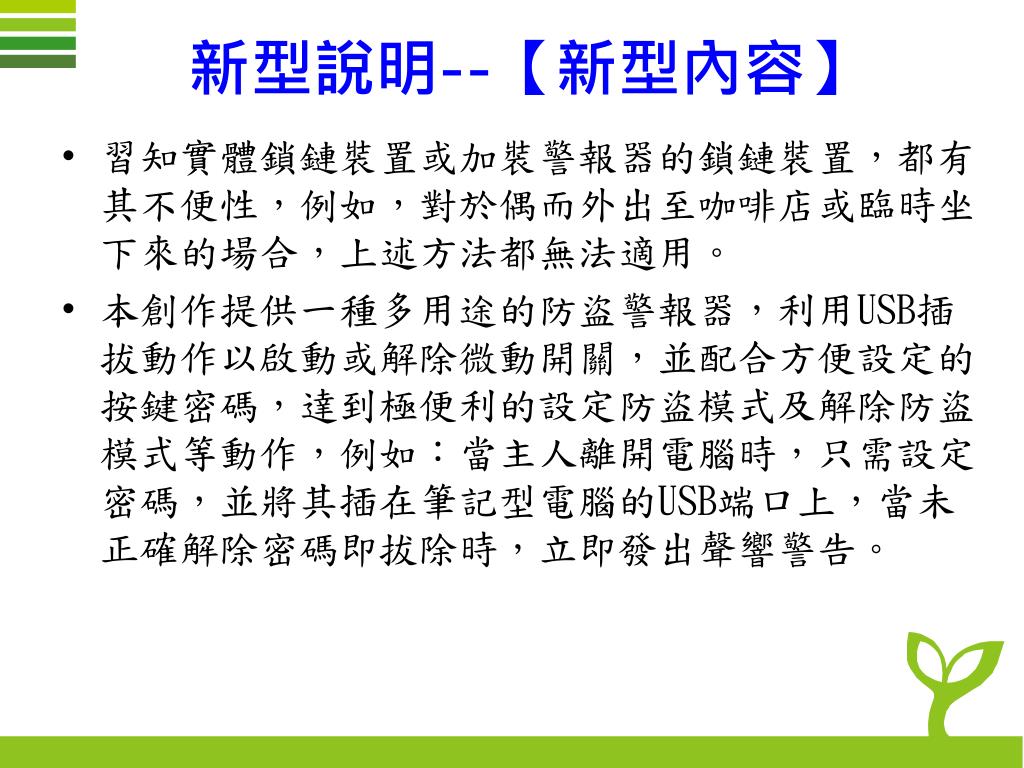

新型說明--【新型內容】

  • 習知實體鎖鏈裝置或加裝警報器的鎖鏈裝置,都有其不便性,例如,對於偶而外出至咖啡店或臨時坐下來的場合,上述方法都無法適用。

  • 本創作提供一種多用途的防盜警報器,利用USB插拔動作以啟動或解除微動開關,並配合方便設定的按鍵密碼,達到極便利的設定防盜模式及解除防盜模式等動作,例如:當主人離開電腦時,只需設定密碼,並將其插在筆記型電腦的USB端口上,當未正確解除密碼即拔除時,立即發出聲響警告。


7059902

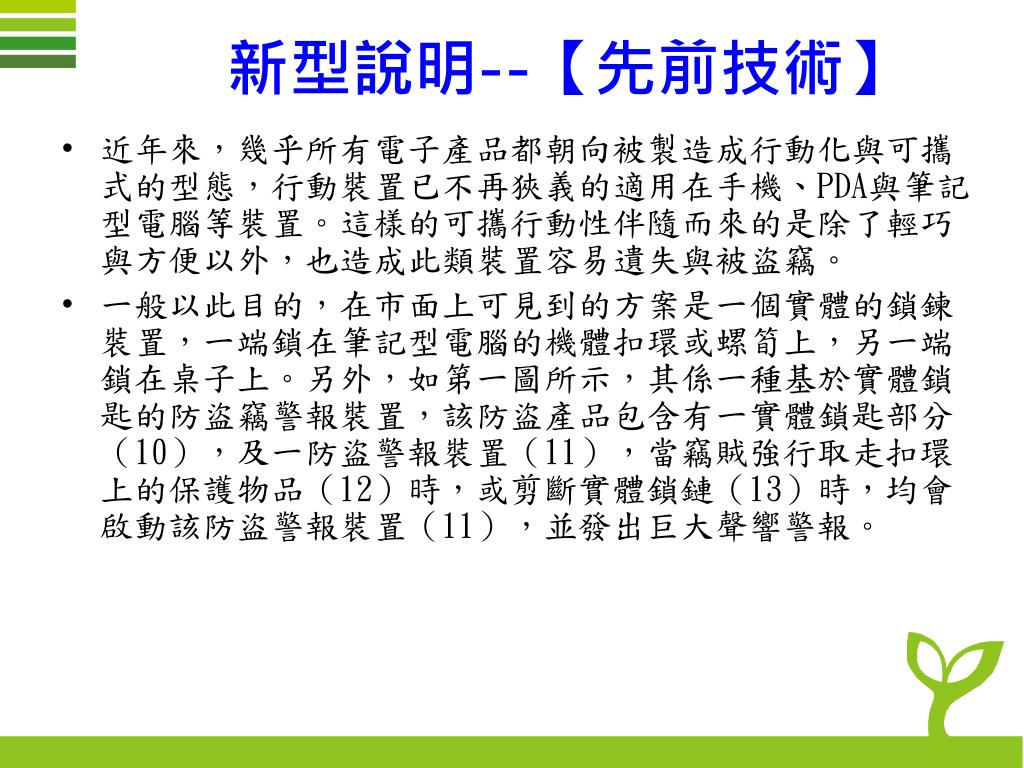

新型說明--【先前技術】

  • 近年來,幾乎所有電子產品都朝向被製造成行動化與可攜式的型態,行動裝置已不再狹義的適用在手機、PDA與筆記型電腦等裝置。這樣的可攜行動性伴隨而來的是除了輕巧與方便以外,也造成此類裝置容易遺失與被盜竊。

  • 一般以此目的,在市面上可見到的方案是一個實體的鎖鍊裝置,一端鎖在筆記型電腦的機體扣環或螺筍上,另一端鎖在桌子上。另外,如第一圖所示,其係一種基於實體鎖匙的防盜竊警報裝置,該防盜產品包含有一實體鎖匙部分(10),及一防盜警報裝置(11),當竊賊強行取走扣環上的保護物品(12)時,或剪斷實體鎖鏈(13)時,均會啟動該防盜警報裝置(11),並發出巨大聲響警報。


7059902

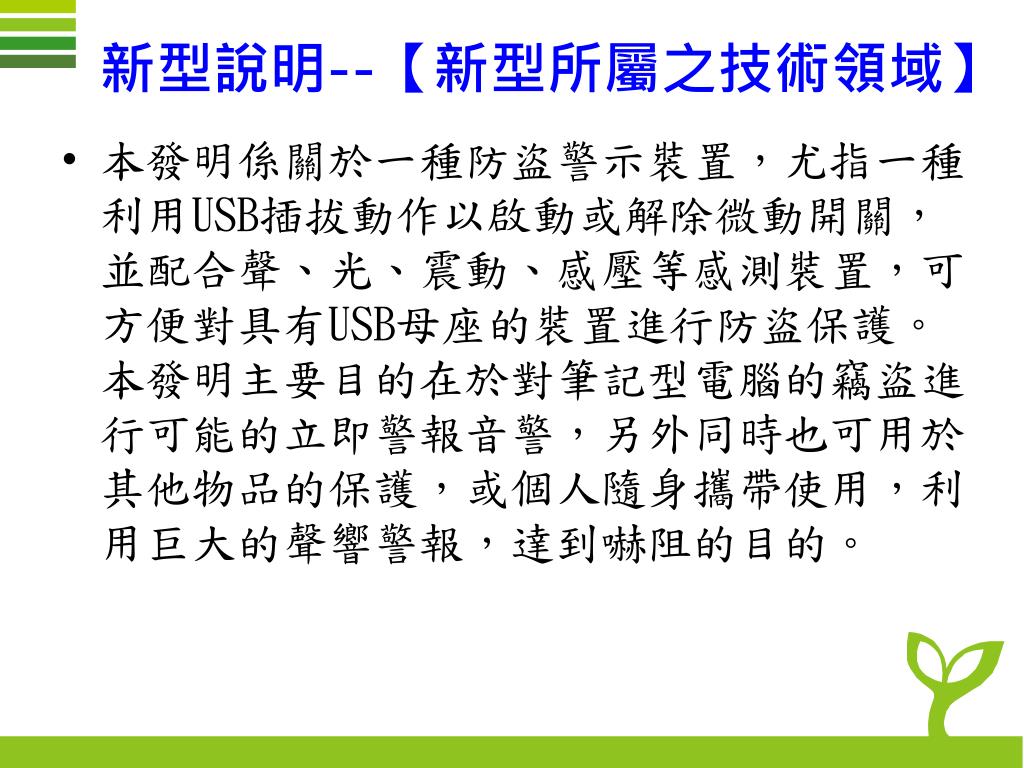

新型說明--【新型所屬之技術領域】

  • 本發明係關於一種防盜警示裝置,尤指一種利用USB插拔動作以啟動或解除微動開關,並配合聲、光、震動、感壓等感測裝置,可方便對具有USB母座的裝置進行防盜保護。本發明主要目的在於對筆記型電腦的竊盜進行可能的立即警報音警,另外同時也可用於其他物品的保護,或個人隨身攜帶使用,利用巨大的聲響警報,達到嚇阻的目的。


7059902

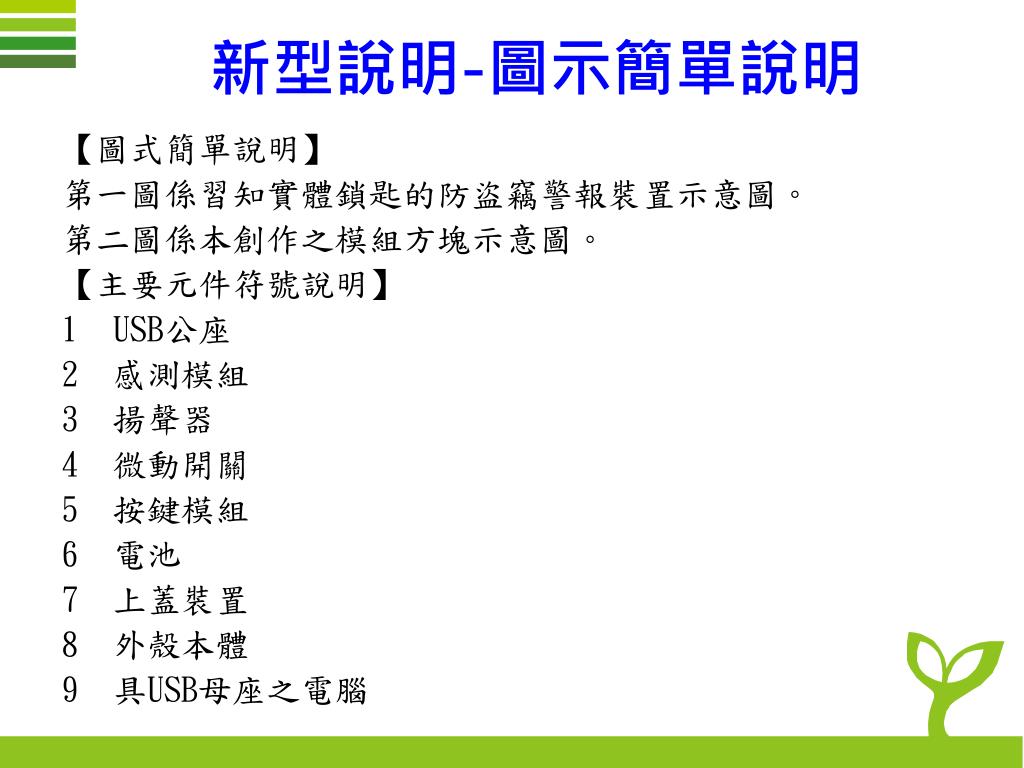

新型說明-圖示簡單說明

【圖式簡單說明】

第一圖係習知實體鎖匙的防盜竊警報裝置示意圖。

第二圖係本創作之模組方塊示意圖。

【主要元件符號說明】

1 USB公座

2 感測模組

3 揚聲器

4 微動開關

5 按鍵模組

6 電池

7 上蓋裝置

8 外殼本體

9 具USB母座之電腦


7059902

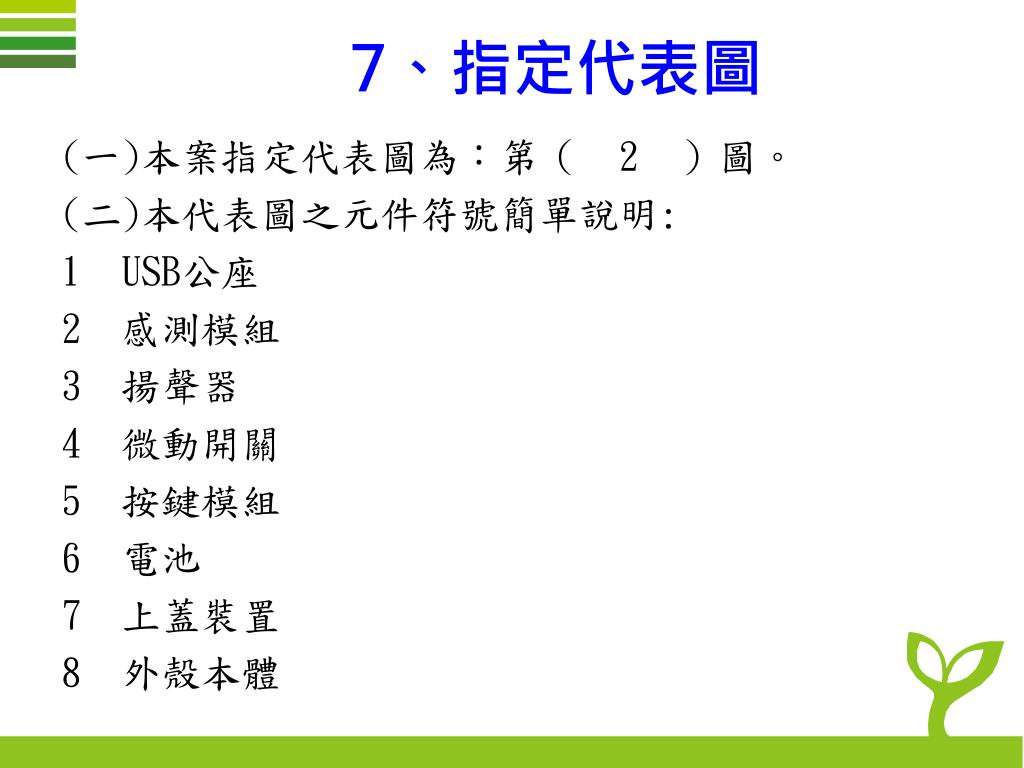

7、指定代表圖

(一)本案指定代表圖為:第( 2 )圖。

(二)本代表圖之元件符號簡單說明:

1 USB公座

2 感測模組

3 揚聲器

4 微動開關

5 按鍵模組

6 電池

7 上蓋裝置

8 外殼本體


7059902

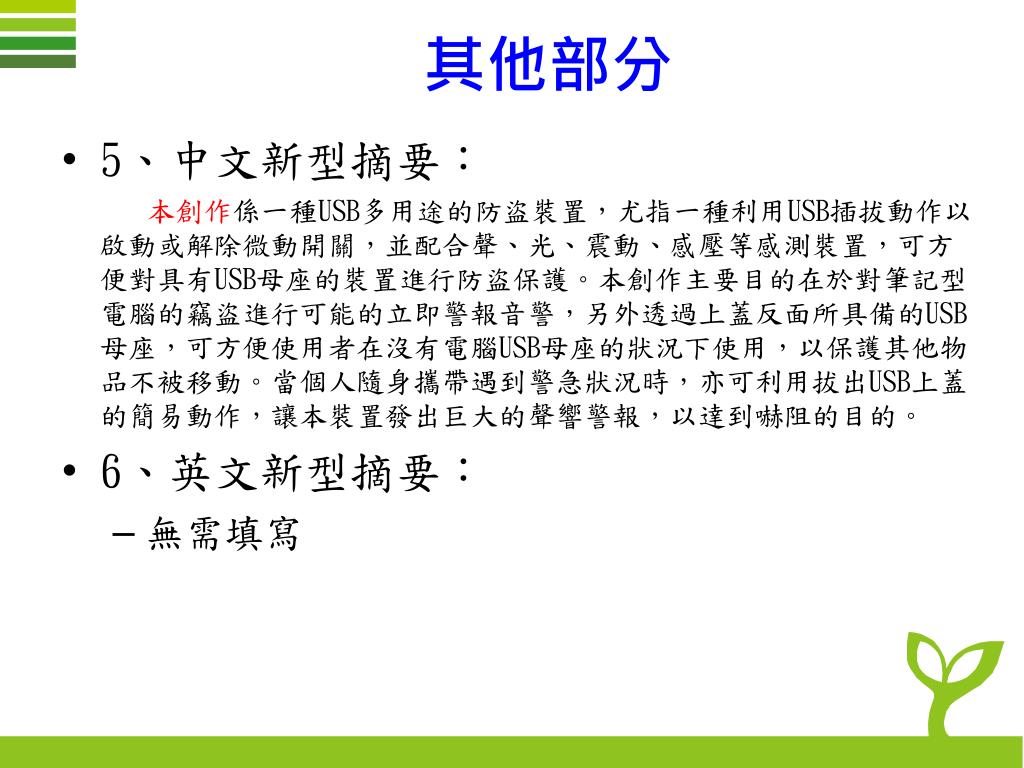

其他部分

  • 5、中文新型摘要:

    本創作係一種USB多用途的防盜裝置,尤指一種利用USB插拔動作以啟動或解除微動開關,並配合聲、光、震動、感壓等感測裝置,可方便對具有USB母座的裝置進行防盜保護。本創作主要目的在於對筆記型電腦的竊盜進行可能的立即警報音警,另外透過上蓋反面所具備的USB母座,可方便使用者在沒有電腦USB母座的狀況下使用,以保護其他物品不被移動。當個人隨身攜帶遇到警急狀況時,亦可利用拔出USB上蓋的簡易動作,讓本裝置發出巨大的聲響警報,以達到嚇阻的目的。

  • 6、英文新型摘要:

    • 無需填寫


7059902

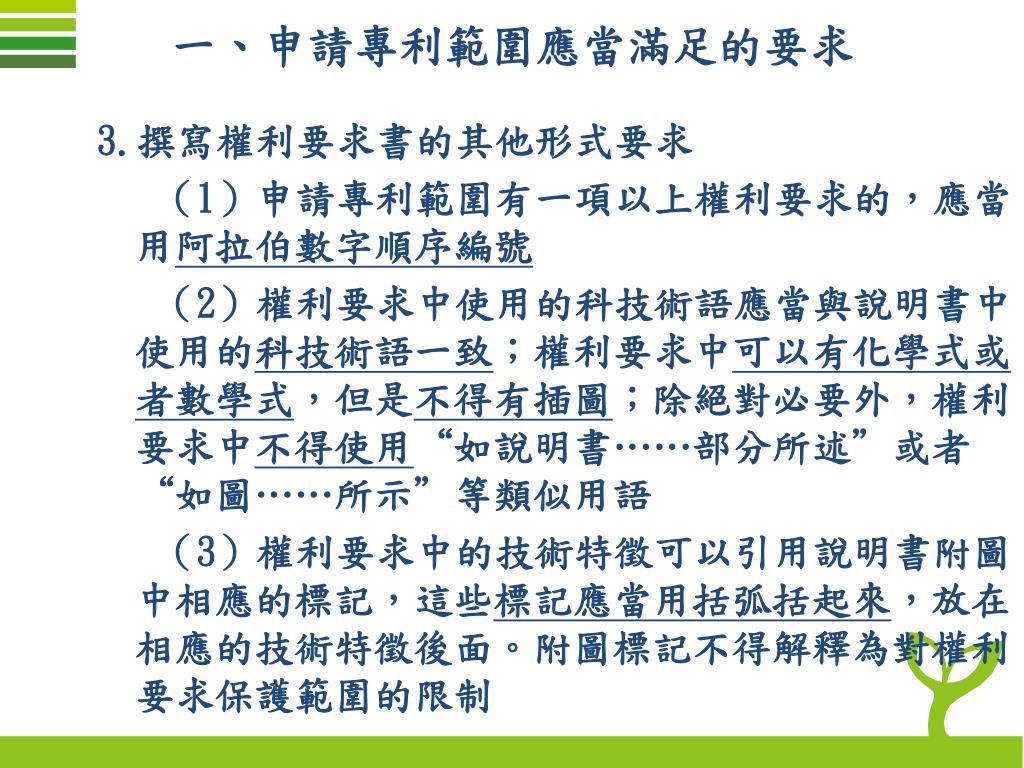

一、申請專利範圍應當滿足的要求

3.撰寫權利要求書的其他形式要求

(1)申請專利範圍有一項以上權利要求的,應當用阿拉伯數字順序編號

(2)權利要求中使用的科技術語應當與說明書中使用的科技術語一致;權利要求中可以有化學式或者數學式,但是不得有插圖;除絕對必要外,權利要求中不得使用“如說明書……部分所述”或者“如圖……所示”等類似用語

(3)權利要求中的技術特徵可以引用說明書附圖中相應的標記,這些標記應當用括弧括起來,放在相應的技術特徵後面。附圖標記不得解釋為對權利要求保護範圍的限制


7059902

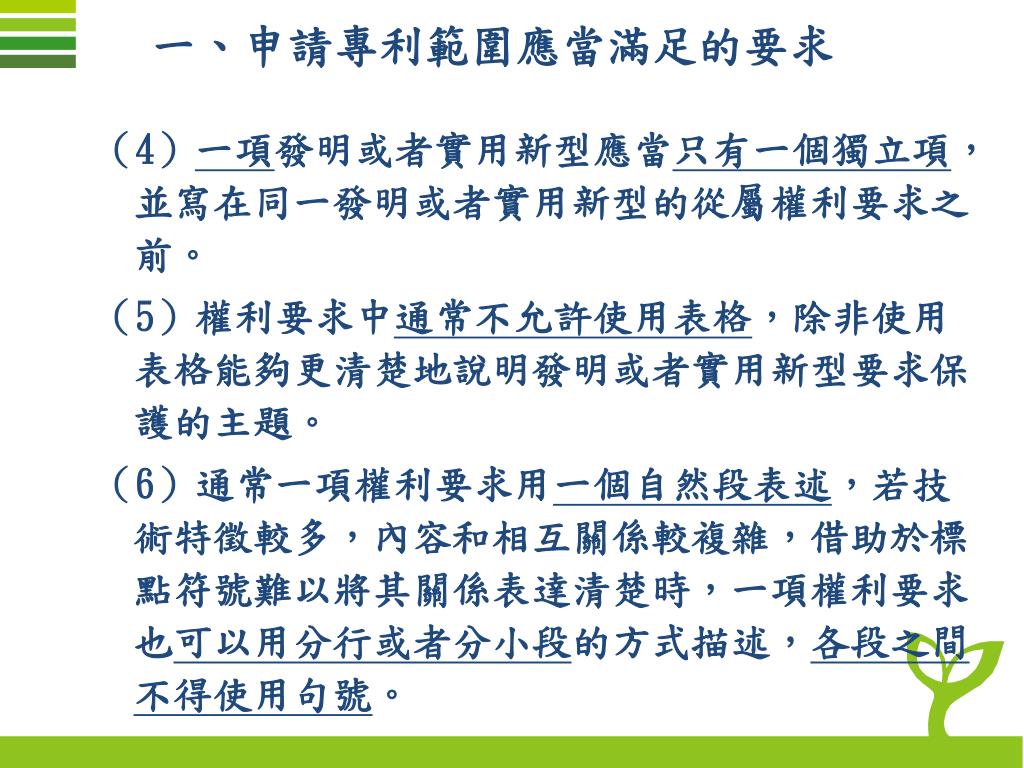

一、申請專利範圍應當滿足的要求

(4)一項發明或者實用新型應當只有一個獨立項,並寫在同一發明或者實用新型的從屬權利要求之前。

(5)權利要求中通常不允許使用表格,除非使用表格能夠更清楚地說明發明或者實用新型要求保護的主題。

(6)通常一項權利要求用一個自然段表述,若技術特徵較多,內容和相互關係較複雜,借助於標點符號難以將其關係表達清楚時,一項權利要求也可以用分行或者分小段的方式描述,各段之間不得使用句號。


7059902

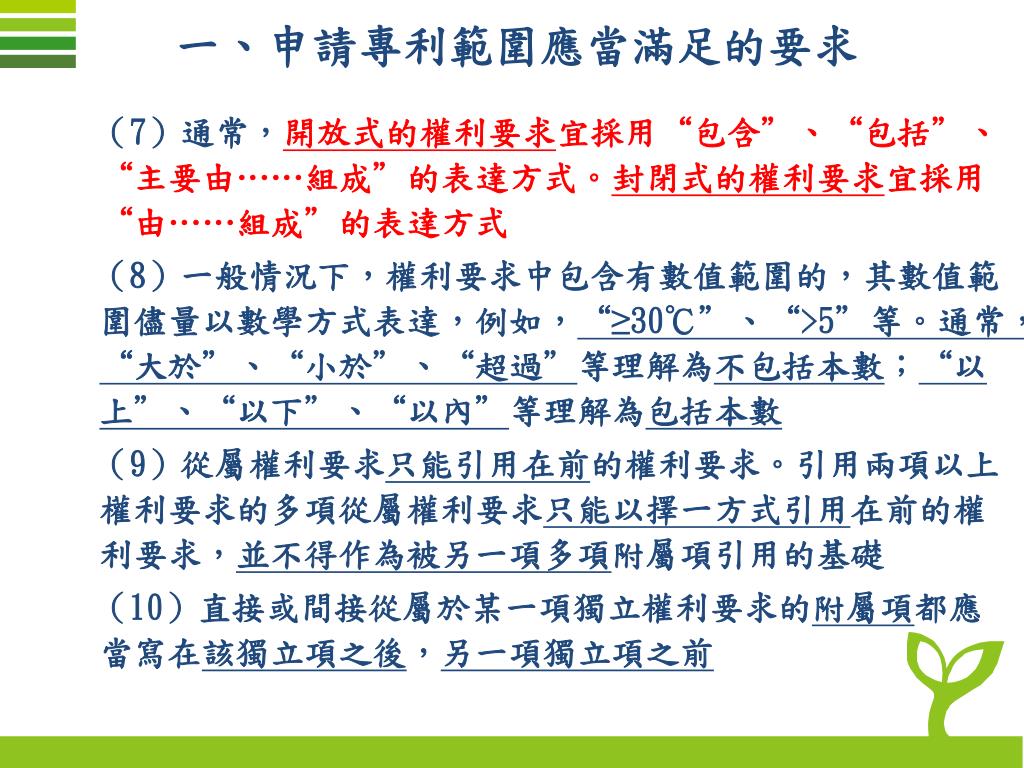

一、申請專利範圍應當滿足的要求

(7)通常,開放式的權利要求宜採用“包含”、“包括”、“主要由……組成”的表達方式。封閉式的權利要求宜採用“由……組成”的表達方式

(8)一般情況下,權利要求中包含有數值範圍的,其數值範圍儘量以數學方式表達,例如,“≥30℃”、“>5”等。通常,“大於”、“小於”、“超過”等理解為不包括本數;“以上”、“以下”、“以內”等理解為包括本數

(9)從屬權利要求只能引用在前的權利要求。引用兩項以上權利要求的多項從屬權利要求只能以擇一方式引用在前的權利要求,並不得作為被另一項多項附屬項引用的基礎

(10)直接或間接從屬於某一項獨立權利要求的附屬項都應當寫在該獨立項之後,另一項獨立項之前


7059902

二、申請專利範圍撰寫的主要思路

根據之前重新確定的技術問題及必要技術特徵:

  • 多個技術問題:

  • 擇一作為獨立,其他從屬;

  • 提出分案建議

  • 並列方案:

  • (1)概括上位型獨立權利要求,並列方案作為並列從屬

  • (2)並列型獨立權利要求(具備相同或相應特定技術特徵),每個並 列方案的進一步優選特徵作為從屬

  • 非並列方案:基本方案做獨立,其他方案做從屬


7059902

形式審查注意事項

-針對新型專利申請


7059902

人體感應鬧鐘

  • 主旨:第097213608號「人體感應鬧鐘」新型專利申請案,請於文到次日起1個月內,依說明補充、修正或申復至局憑辦,逾限或未補送者,本局將依現有資料逕予審查,請查照。

  •  說明:

    一、本案經形式審查後,認有:(一)申請專利範圍第1項,未記載元件間之連結關係,應予修正。 (二)申請專利範圍第1項至第2項之標的「人體感應鬧鐘的置」與新型名稱之標的「人體感應鬧鐘」不一致,應予修正。查違反專利法第97條第1項第5款。

    二、如有補充、修正說明書或圖式者,應備具補充、修正申請書1份,並檢送補充、修正部分劃之說明書修正頁1份及補充、修正後無劃之說明書或圖式替換頁一式2份;如補充、修正後致原說明書或圖式頁數不連續者,應檢附補充、修正後之全份說明書或圖式一式2份。


7059902

可變式頭燈系統

  • 主旨:第097213610號「可變式頭燈系統」新型專利申請案,請於文到次日起1個月內,依說明補充、修正或申復至局憑辦,逾限或未補送者,本局將依現有資料逕予審查,請查照。

  • 說明:

    一、本案經形式審查後,認有:(一)申請專利範圍第1項之標的「具光學投角度以避免對向來車炫光」、申請專利範圍第2項之標的「具光學投影之角度控制器」與新型名稱之標的「可變式頭燈系統」不一致,應予修正。查違反專利法第97條第1項第3款。

    二、如有補充、修正說明書或圖式者,應備具補充、修正申請書1份,並檢送補充、修正部分劃之說明書修正頁1份及補充、修正後無劃之說明書或圖式替換頁一式2份;如補充、修正後致原說明書或圖式頁數不連續者,應檢附補充、修正後之全份說明書或圖式一式2份。


7059902

空氣緩衝顆粒式OK蹦

  • 主旨:第097213649號「空氣緩衝顆粒式OK蹦」新型專利申請案,請於文到次日起1個月內,依說明補充、修正或申復至局憑辦,逾限或未補送者,本局將依現有資料逕予審查,請查照。

  • 說明:

    一、本案經形式審查後,認有:(一)申請專利範圍第1項所記載之內容未敘明元件間之連結關係,應予修正。查違反專利法第97條第1項第5款。

    二、如有補充、修正說明書或圖式者,應備具補充、修正申請書1份,並檢送補充、修正部分劃之說明書修正頁1份及補充、修正後無劃之說明書或圖式替換頁一式2份;如補充、修正後致原說明書或圖式頁數不連續者,應檢附補充、修正後之全份說明書或圖式一式2份。


7059902

電子測重湯匙

  • 主旨:第097213632號「電子測重湯匙」新型專利申請案,請於文到次日起1個月內,依說明補充、修正或申復至局憑辦,逾限或未補送者。本局將依現有資料逕予審查,請查照。

  • 說明:

    一、本案經形式審查後,認有:(一)申請專利範圍第1項所記載之內容,未揭露元件與元件間之連結關係,應予修正。   (二)申請專利範圍第2項(附屬項),其所敘明依附請求項之項數,未以阿拉伯數字「1」編號為之,應予修正。查違反專利法第97條第1項第3款及第5款。

    二、如有補充、修正說明書或圖式者,應備具補充、修正申請書1份,並檢送補充、修正部分劃之說明書修正頁1份及補充、修正後無劃之說明書或圖式替換頁一式2份;如補充、修正後致原說明書或圖式頁數不連續者,應檢附補充、修正後之全份說明書或圖式一式2份。


7059902

新型專利申請常見疏失(1)

  • 名稱不一致

    • 標題、內容、申請專利範圍

  • 發明、新型用語錯誤

    • 新型需用「本創作」

  • 元件與元件間之連結關係需說明

  • 標點符號

    • 一句話原則,亦即使用句點要小心。

    • 編號、圖示裡的符號

      • 指定代表圖之元件符號簡單說明與所附圖式註記之元件符號不符

  • 申請人、創作人ID問題

    • 申請書才要ID,說明書的申請人及創作人皆不需ID

      • 例:新型專利說明書首頁一式2份(缺代表人姓名,應將創作ID碼刪除)。

  • 申請人數、創作人數、頁數、圖示幾頁、頁碼


7059902

新型專利申請常見疏失

  • 缺【圖式簡單說明】

  • 修正部分請補送劃線本

  • 圖式一式2份、頁碼重複

  • 送至智財局之補件函請申請人蓋學校大小章

  • 新型說明應敘明新型所屬之技術領域、先前技術、新型內容、實施方式及圖式簡單說明等事項,且應依前項順序及方式撰寫並附加標題。

  • 申請權證明文件 (首行少列某創作人名稱)

  • 工程製圖方法以墨線清晰繪製

  • 圖式上不得有文字,需將說明文字刪除

    • 例:實施方式請詳細繕寫;圖式簡單說明請繕寫圖一係....圖,主要元件符號說明應逐一說明各元件符號)

    • 圖式一式2份(圖式上不得有文字,有關說明請另紙書寫,請將說明文字刪除,僅呈現圖及元件符號)。


7059902

專利送件


7059902

考慮因素

  • 技術特徵及將來可能的應用

  • 儘可能地將發明的上位概念撰寫成獨立項,以取得保護範圍較廣的專利權。

  • 相對於各實施例而言,各實施例共同的發明概念就是上位概念,各實施例就是該共同發明概念的下位概念。

  • 思考並找出哪些是能夠達到發明目的之一的最少構成元件,以及這些構成元件之間的技術關聯。

  • 適當地以結構或功能連結元件,每一元件應該以清楚及個別的結構在說明書中及圖式中找到支持。

  • 以足夠的請求項項數去請求所有發明特徵的重要細節,須避免不當地重複。

  • 將各個元件及彼此之間的技術關聯,用圖式描繪出來,檢視是否合邏輯。


7059902

送件之後?

  • 準備修改各種小問題

    • 不用花錢

    • 通常一個月內要完成

    • 有範例格式可供使用

    • 傳統送件又要再蓋一次關防,因此推薦使用電子送件、專人負責

  • 新型技術報告

    • 專利一核准,就可準備申請技術報告

    • 費用5000元

    • 可用做技術升等的重要參考
