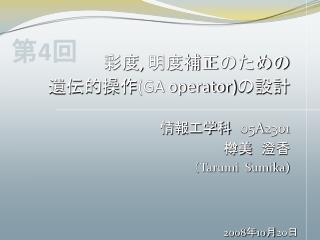

  1. 第4回 彩度, 明度補正のための遺伝的操作(GA operator)の設計 情報工学科05A2301 樽美　澄香 （Tarumi Sumika) 2008年10月20日

  2. 本日の発表内容 前回までの内容 遺伝的操作（GA operator）とは 遺伝子コーディング 選択－Selection－ 交叉－Crossover－ 突然変異－Mutation－ デモンストレーション 今後の予定 と 進捗状況 000101101101

  3. 色補正手順の提案 一般的な色弱者向け基本補正（全般） 進化的計算を用いた「明度・彩度」補正（個人） GA ･･･ ランダムサーチの性質をもった解探索（最適化）手法 IGA ･･･ 人間が対話しながら評価するGA 自動補正を行うための配色最適化のルール生成 　　 今発表では、2.「進化計算」であるIGA内部処理を設計 前回までの内容

  4. 遺伝的操作（GA operator）とは GAでの解探索を行う処理 選択適合度を基に親となる個体を選択する 交叉2つの親個体の染色体を組み換えて, 新しい個体を生成する 突然変異新しい染色体の遺伝子をある一定確率で他のものに変える GA ランダム数値生成 遺伝的操作 GA operator 母集団の生成 ユーザー評価 適応度の評価 Yes 終了条件 END No 選択 交叉 突然変異

  5. 遺伝子コーディング 遺伝子の表現法 バイナリコーティング： 0, 1, X 実数値GA（BLX-α）： 1, 2.5, ･･･ , 1000 etc. IGAでは実数値GAの探索効率が高い [参考文献3] 3色配色補正の遺伝子コーディング 44 23 78 36 5 17 S44% L23% S78% L36% S5% L17% 1st color 2nd color 3rd color ? 3rd 2nd 彩度S: 0~100% 明度L: 0~100% ×9個体 ( 1st )

  6. 選択－Selection－(1) 一般的な選択手法 ルーレット選択 毎世代、針を回す １回だけ、針を回す トーナメント選択 ランク戦略 エリート保存戦略 ルーレット選択 適応度に比例した割合で各個体を選択する手法。 確率的なので、非常に良い個体が消える可能性あり。 エリート保存戦略 最も適応度の高い個体を無条件でそのまま次世代に残す手法。 個体群の中の適応度の最大値は単調増加する 。 ※ 本研究では、実数値GA＋処理が単純で効率的なSimpleGAの操作を用いる。

  7. 選択－Selection－(2) 配色補正9個体 エリート戦略 適応度(ユーザー評価)が高い3個体は次世代へ ｢交叉｣｢突然変異｣しない ルーレット選択 毎世代、ルーレットの針を回して６本の個体を選択 適応度が高いものほど、面積が広く選ばれやすい 　　　　　⇒「交叉」に続く 0 1 2 3 4 5 6 7 8 評価

  8. 交叉－Crossover－ 一点交叉 交叉位置をランダムに1ヶ所選ぶ その位置から相互に入れ替え、６個体の子を生成 A0 B0 B1 A1 A2 B2 B3 A3 A4 B4 A5 B5 ルーレット選択で選ばれた６個体を親として、３ペアで交叉する ? random

  9. 突然変異－Mutation－ ｢交叉｣（初期母集団に依存）だけでは生成できない子を生成し個体群の多様性を維持する働きをする。 ※　バイナリコーディングでは、ランダムに0,1を反転させる操作 非一様突然変異（実数値） ある座標値だけをランダムな値に変更する。 変化させる値の幅を次第に狭くし、安定した結果を得る。 【1世代目】0~100で突然変異（彩度･明度の最小値～最大値） 【2世代目以降】[ 元の値 ] ± Xの範囲で突然変異 Xは世代ごとに減少していく。 　⇒ 世代を重ねるごとに、突然変異後の数値幅が狭くなり、元の値から極端に遠のくことはない。

  10. デモンストレーション 開発はできましたが、パラメータの調整（検討）はできていません... 突然変異確率と交叉確率は、世代を重ねるごとに減少する 今回はともに0.7 １世代ごとに確率*0.5 世代を重ねるごとに安定する 適応度（ユーザー評価） △ 実行中の画面

  11. # 今後の予定 # 研究状況（完了） GAでの遺伝的操作 調査→設計→開発（パラメータ以外） RGBtoHSL, HSLtoRGBの色空間相互変換 次のステップ 配色提案・補正処理の実装 補正値が小さい配色案の決定法を検討 GAパラメータの調整（調査＆実験） GA処理からの補正値の適用→配色提案 配色最適化 Webページの 見づらい箇所を選択 第２回 選択箇所の配色取得 ✔ RGB to HSL 今回 配色補正処理 ✔ HSL to RGB 第２回 指定箇所の配色変更 END

  12. # 進捗状況 # 7月 11月 ＜GA調査＞ ＜外部設計＞ ＜開発＞ ＜テスト＞ 今現在

  13. 参考文献 森直樹『Javaで学ぶ遺伝的アルゴリズム』, 共立出版, 2007 千田 智治, 廣安 知之, 三木 光範,“遺伝的アルゴリズムにおけるオペレータ ”, <http://mikilab.doshisha.ac.jp/dia/research/report/2007/1014/002/report20071014002.html>, 2007 吉田昌太,“対話型遺伝的アルゴリズムにおける新しい配色支援問題の提案と交叉法についての検討”, <http://mikilab.doshisha.ac.jp/dia/monthly/monthly02/20020422/intelligent/02_yoshida.pdf>, 2002

  14. ＊ご清聴ありがとうございました＊ 樽美　澄香
