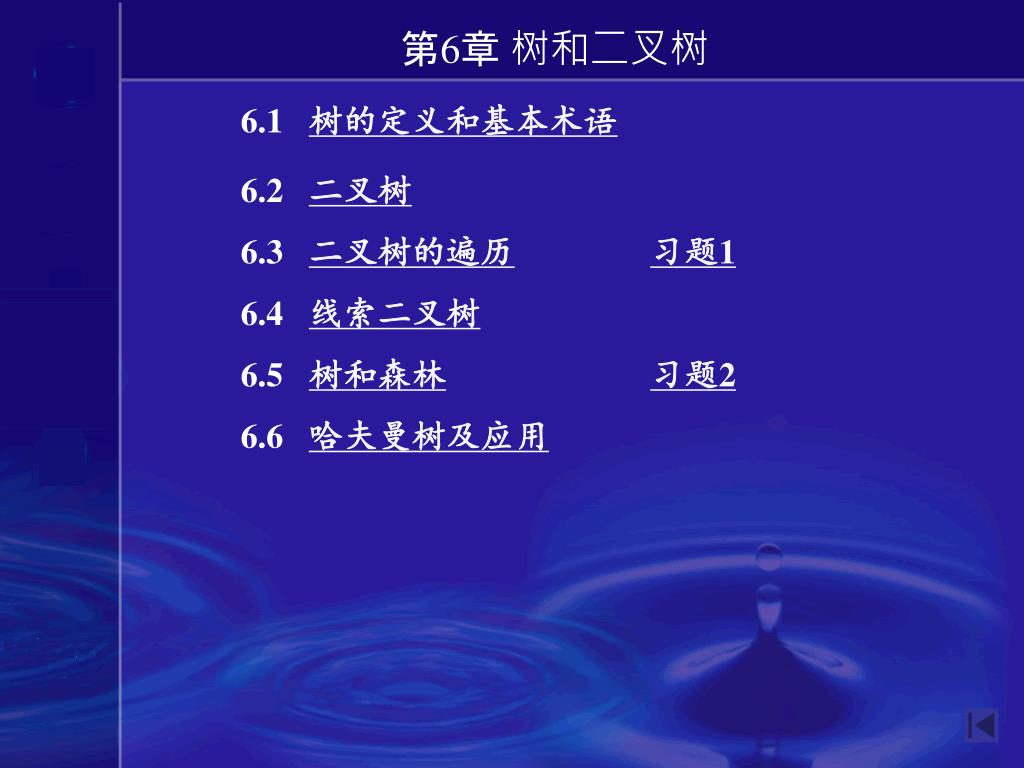

第6章 树和二叉树

6.1 树的定义和基本术语

6.2 二叉树

6.3 二叉树的遍历习题1

6.4 线索二叉树

6.5 树和森林习题2

6.6 哈夫曼树及应用


6.1 树的定义和基本术语

J

I

A

C

B

D

H

G

F

E

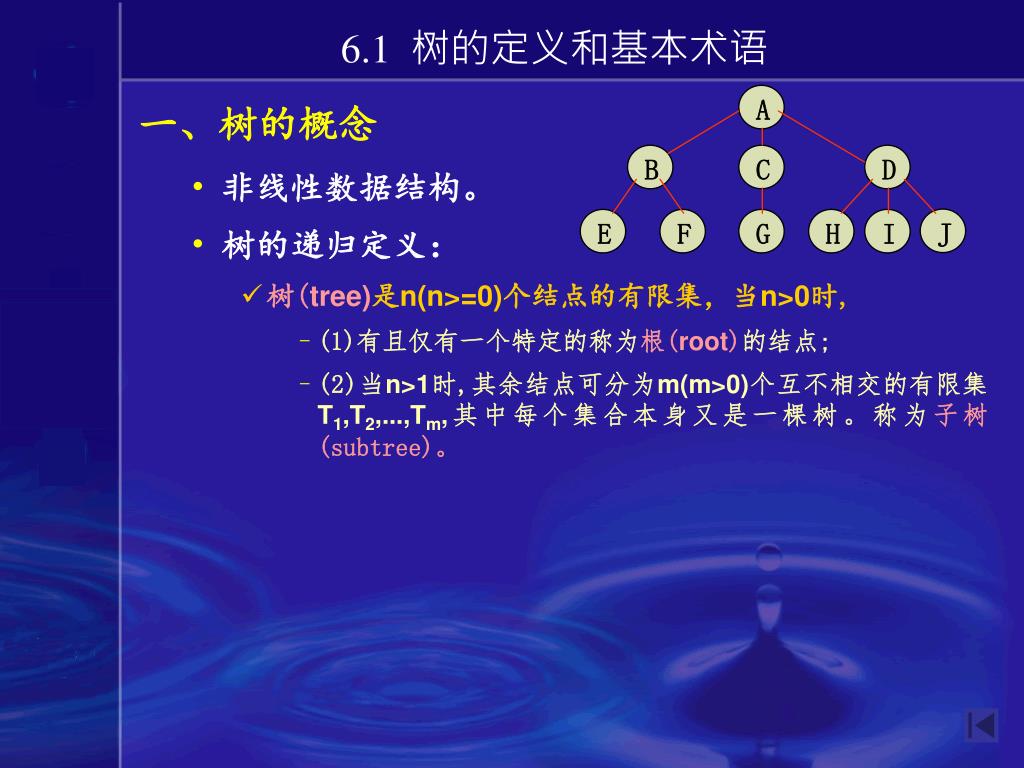

一、树的概念

  • 非线性数据结构。

  • 树的递归定义:

    • 树(tree)是n(n>=0)个结点的有限集,当n>0时,

      • (1)有且仅有一个特定的称为根(root)的结点;

      • (2)当n>1时,其余结点可分为m(m>0)个互不相交的有限集T1,T2,...,Tm,其中每个集合本身又是一棵树。称为子树(subtree)。


J

I

A

C

B

D

H

G

F

E

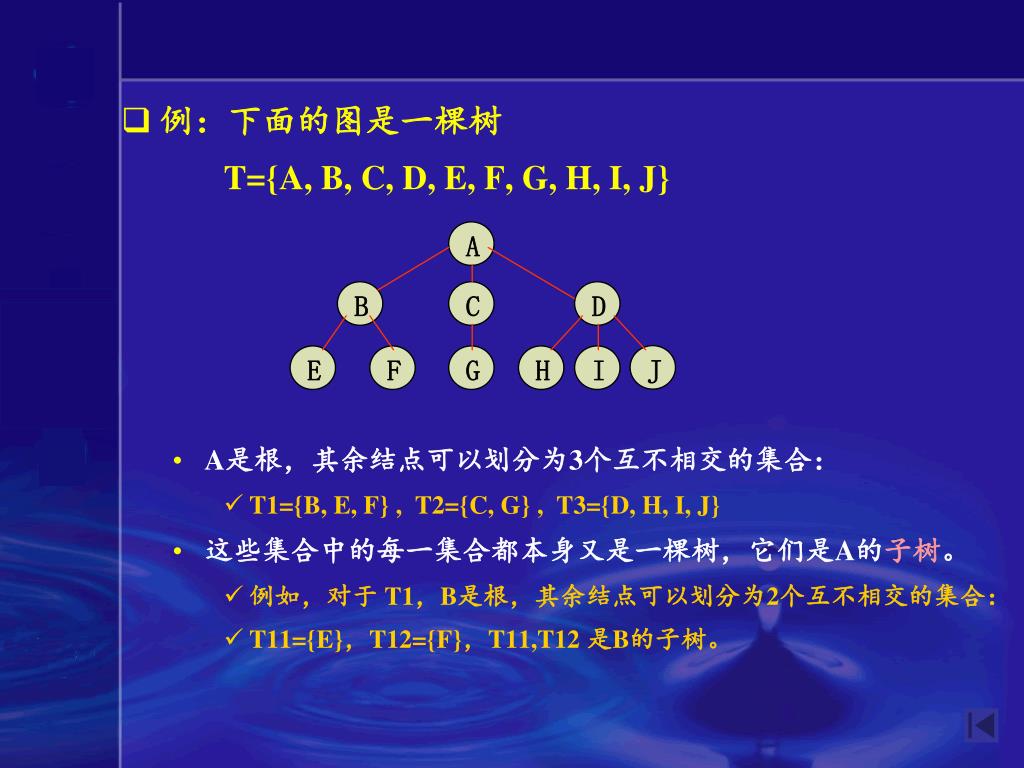

  • 例:下面的图是一棵树

    T={A, B, C, D, E, F, G, H, I, J}

    • A是根,其余结点可以划分为3个互不相交的集合:

      • T1={B, E, F} , T2={C, G} , T3={D, H, I, J}

    • 这些集合中的每一集合都本身又是一棵树,它们是A的子树。

      • 例如,对于 T1,B是根,其余结点可以划分为2个互不相交的集合:

      • T11={E},T12={F},T11,T12 是B的子树。


J

I

A

C

B

D

H

G

F

E

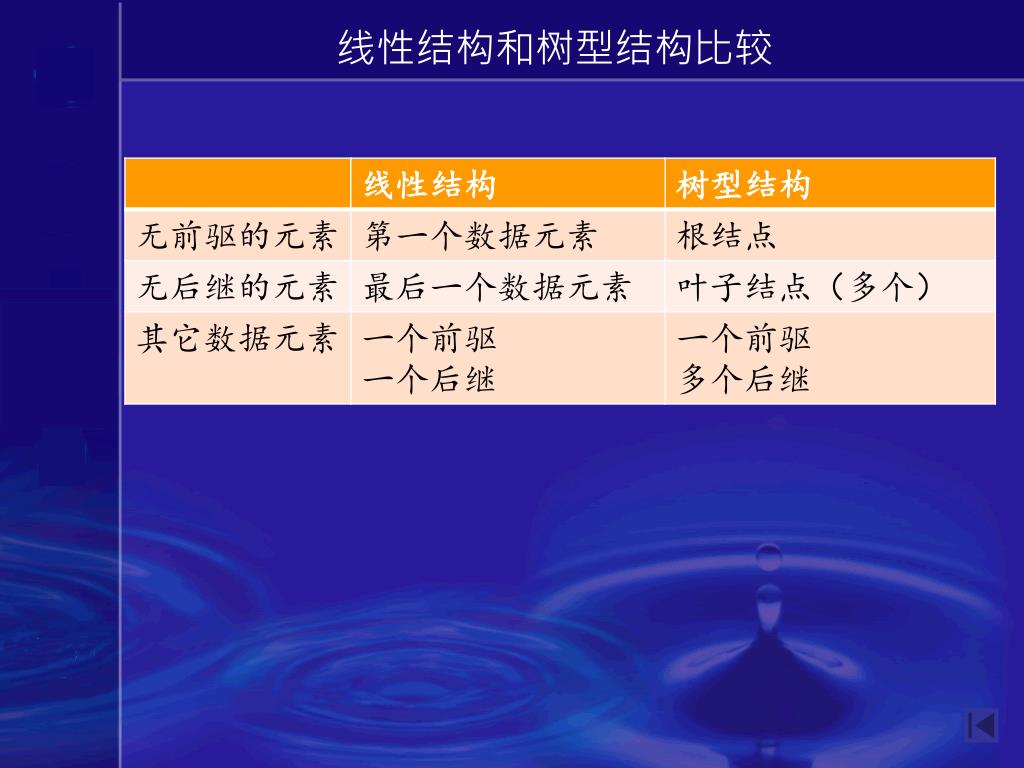

  • 树的逻辑结构特征:

    • 1)树中只有根结点没有前趋;其余结点都有且仅一个前趋;

    • 3)每个结点,可以有零个或多个后继;

    • 4)除根外的其他结点,都存在唯一条从根到该结点的路径;

    • 5)树是一种分支结构。



二、树的应用

  • 1)树可表示具有分支结构关系的对象

    • 例1.家族族谱

荣国公

贾 赦 贾政

贾珠 贾元春 贾宝玉 贾探春 贾环

贾琏 贾迎春

贾兰

巧姐



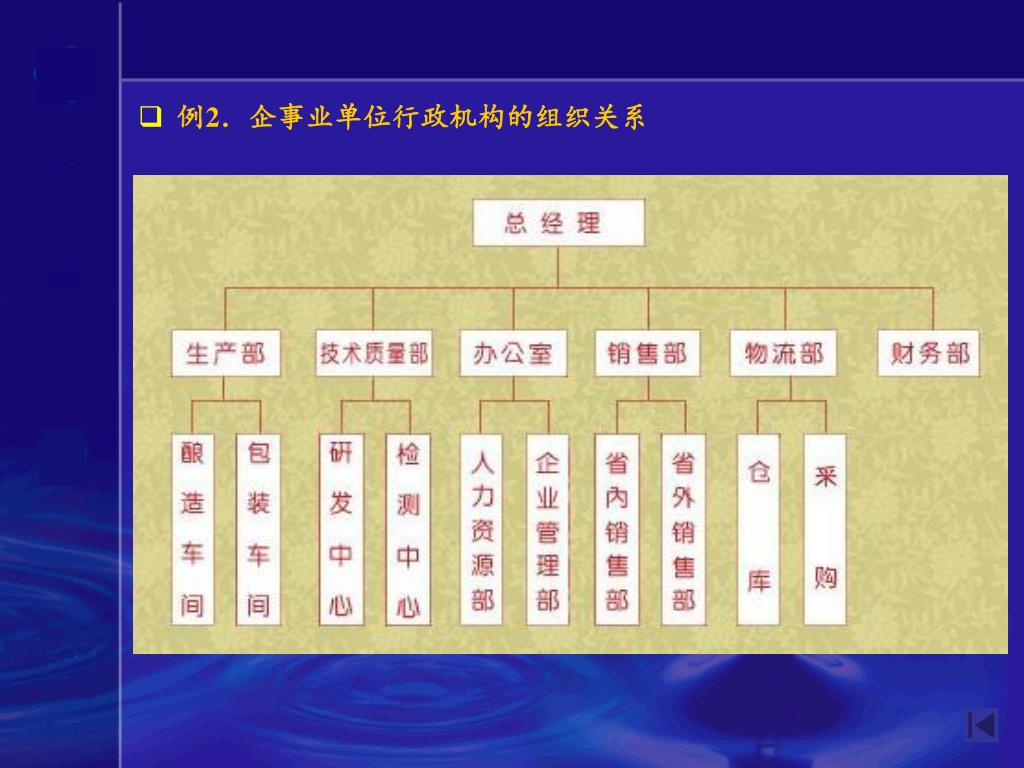

C:

文件夹1 文件夹n 文件1 文件2

文件夹11 文件夹12 文件11 文件12


  • 3)一些应用问题的求解过程可用树结构的来描述,以帮助程序员写出求解问题的程序或算法。

    • 例4. 求集合的幂集——求集合A={ 1,2,3} 的幂集

      • 集合中每个元素对于子集来说,要么属于该子集,要么不属于该子集。

考虑元素 1

{ }

考虑元素 2

{1} { }

考虑元素 3

{1,2} {1} {2} { }

{1,2,3} {1,2} {1,3} {1} {2,3} {2} {3} { }

显然集合A中所有即为该树的所有叶子,求集合A所有子集即为求该树的所有叶子。


三、树的表示

  • 1)图示表示

  • 2)二元组表示

  • 3)嵌套集合表示(图a)

  • 4)广义表表示(图b)

  • 5)凹入表示法(类似书的目录,图c)


J

I

A

C

B

D

H

G

F

E

L

K

M

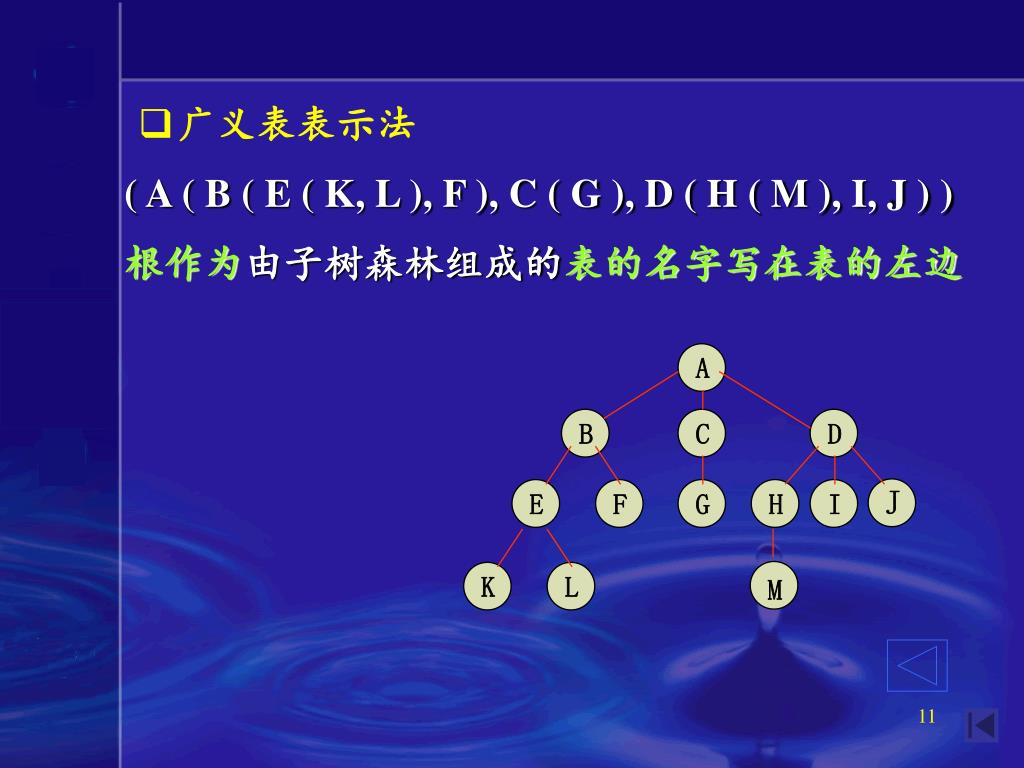

  • 广义表表示法

( A ( B ( E ( K, L ), F ), C ( G ), D ( H ( M ), I, J ) )

根作为由子树森林组成的表的名字写在表的左边


6.1 树的有关概念

J

I

A

C

B

D

H

G

F

E

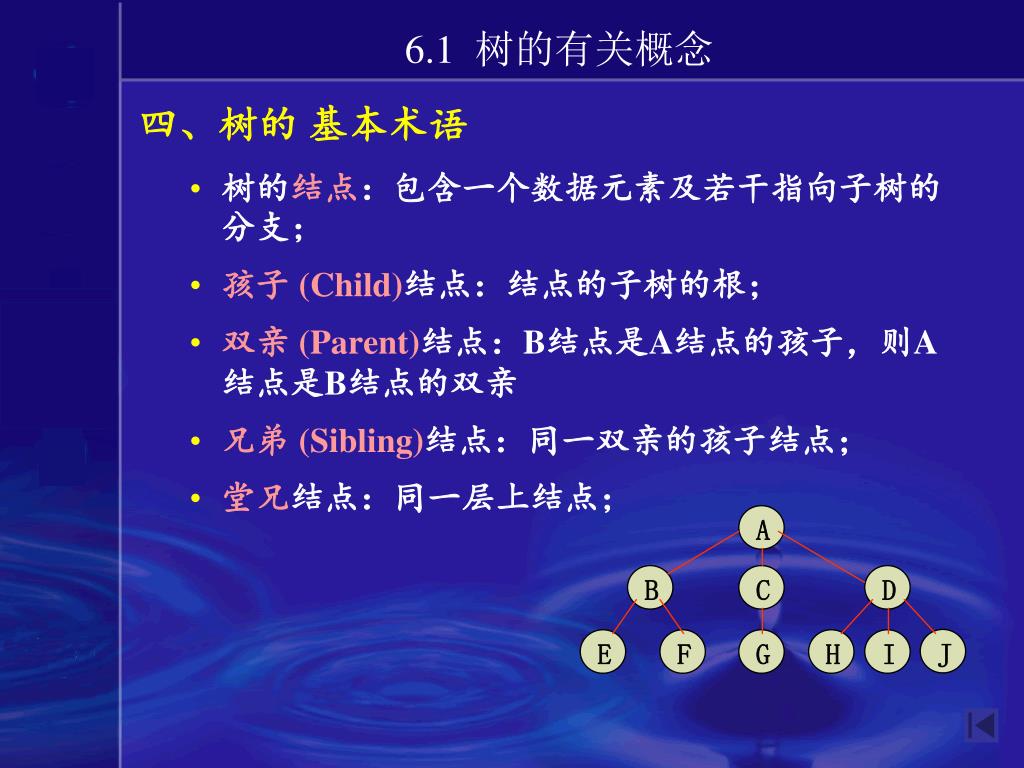

四、树的 基本术语

  • 树的结点:包含一个数据元素及若干指向子树的分支;

  • 孩子(Child)结点:结点的子树的根;

  • 双亲 (Parent)结点:B结点是A结点的孩子,则A结点是B结点的双亲

  • 兄弟(Sibling)结点:同一双亲的孩子结点;

  • 堂兄结点:同一层上结点;


J

I

A

C

B

D

H

G

F

E

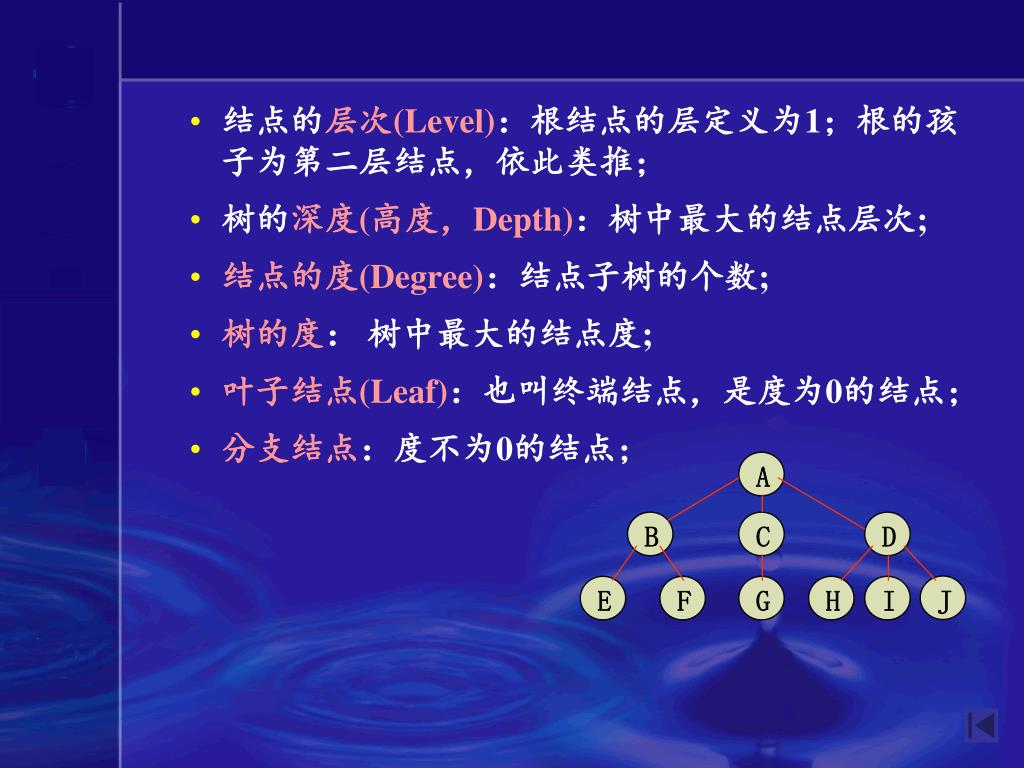

  • 结点的层次(Level):根结点的层定义为1;根的孩子为第二层结点,依此类推;

  • 树的深度(高度,Depth):树中最大的结点层次;

  • 结点的度(Degree):结点子树的个数;

  • 树的度: 树中最大的结点度;

  • 叶子结点(Leaf):也叫终端结点,是度为0的结点;

  • 分支结点:度不为0的结点;


J

I

A

C

B

D

H

G

F

E

  • 有序树:子树从左至右有序的树;

  • 无序树:不考虑子树的顺序;

  • 森林:m (m≥0)棵互不相交的树集合。

    树:Tree=(root, F), 其中

    • 根:root

    • 森林:F={T1, T2, ……,Tm},

    • 子树:Ti={ri, Fi}

    • 当m>0时,树根与子树森林的关系:

      RF={<root, ri>| i=1,2,…m, m>0}

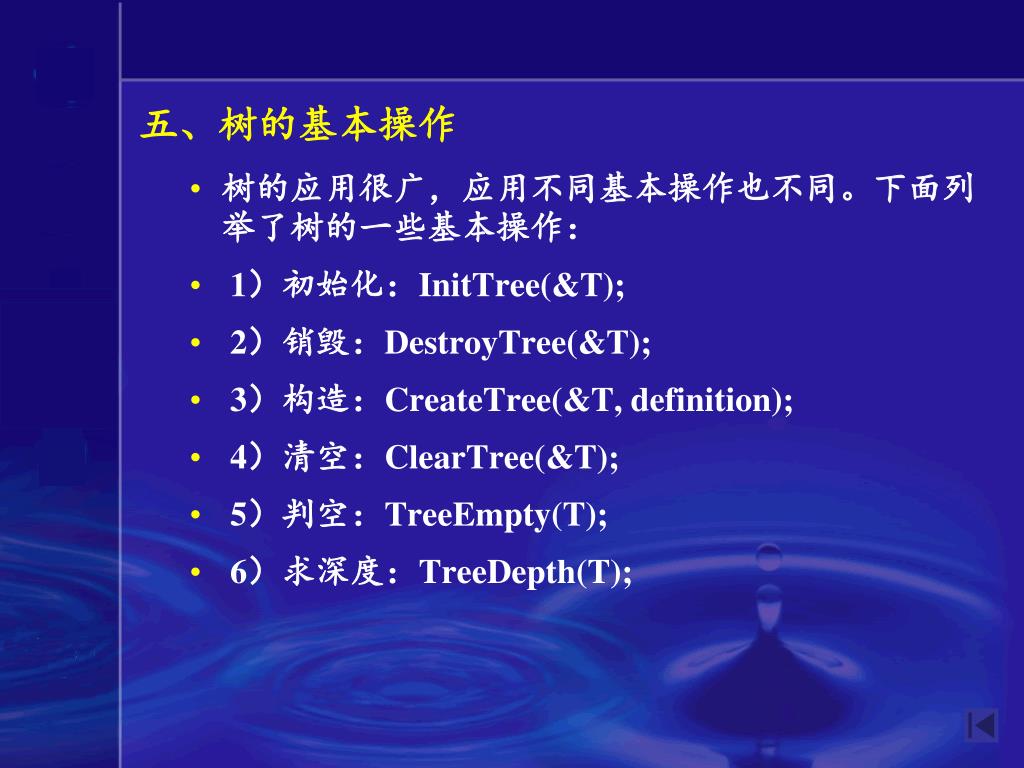

五、树的基本操作

  • 树的应用很广,应用不同基本操作也不同。下面列举了树的一些基本操作:

  • 1)初始化:InitTree(&T);

  • 2)销毁:DestroyTree(&T);

  • 3)构造:CreateTree(&T, definition);

  • 4)清空:ClearTree(&T);

  • 5)判空:TreeEmpty(T);

  • 6)求深度:TreeDepth(T);


  • 7) 求根结点:Root(T);

  • 8)求当前结点的值:Value(T, cur_e);

  • 9) 给当前结点赋值:Assign(T, cur_e, value);

  • 10)求当前结点的双亲:Parent(T, cur_e);

  • 11)求当前结点的左孩子:LeftChild(T, cur_e);

  • 12)求当前结点的右兄弟:RightSibling(T, cur_e);

  • 13)插入子树:InsertChild(&T, &p, i, c);

  • 14)删除子树:DeleteChild(&T,&p, i);

  • 15)遍历:TraverseTree(T, Visit( ));


  • 问题1:树是非线性结构,该怎样存储?

    • 顺序结构,链式结构

  • 问题2:树的顺序存储方案如何设计?

  • 问题3:树的链式存储方案如何设计?

  • 解决思路:先研究最简单、最有规律的树,然后设法把一般的树转化为简单树。


    6.2 二 叉 树树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    • 本章我们主要讨论一种最简单的树——二叉树。

      • 6.2.1 二叉树的定义

      • 6.2.2 二叉树的性质

      • 6.2.3 二叉树的存储结构


    6 2 1
    6.2.1 二叉树的定义树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    E

    D

    C

    A

    B

    G

    F

    一、二叉树的定义

    • 二叉树:度不超过2的有序树。

    • 说明

      • 1)度不超过2

        • 二叉树中每个结点最多有两颗子树

      • 2)有序树

        • 左、右子树次序不能颠例;

      • 3)二叉树的递归定义:

        • 二叉树或为空树,或由根结点及两棵不相交的左子树、右子树构成,且左、右子树本身也是二叉树。


    E树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    D

    E

    D

    C

    C

    B

    A

    A

    B

    G

    G

    F

    F

    (a)

    (b)

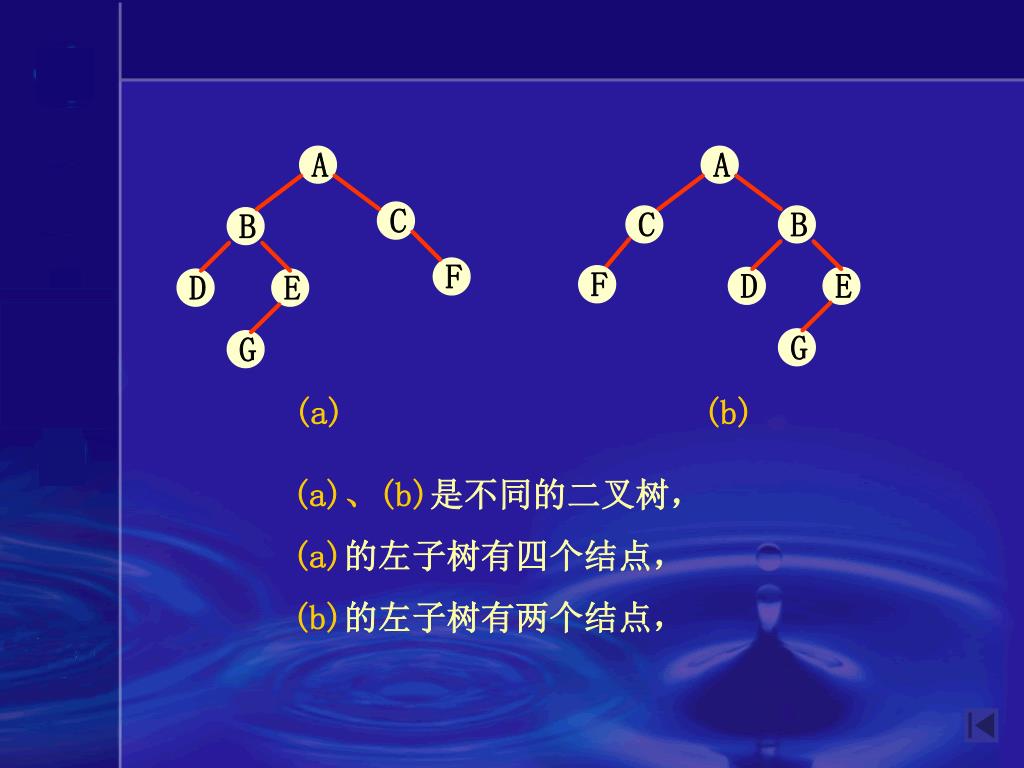

    (a)、(b)是不同的二叉树,

    (a)的左子树有四个结点,

    (b)的左子树有两个结点,

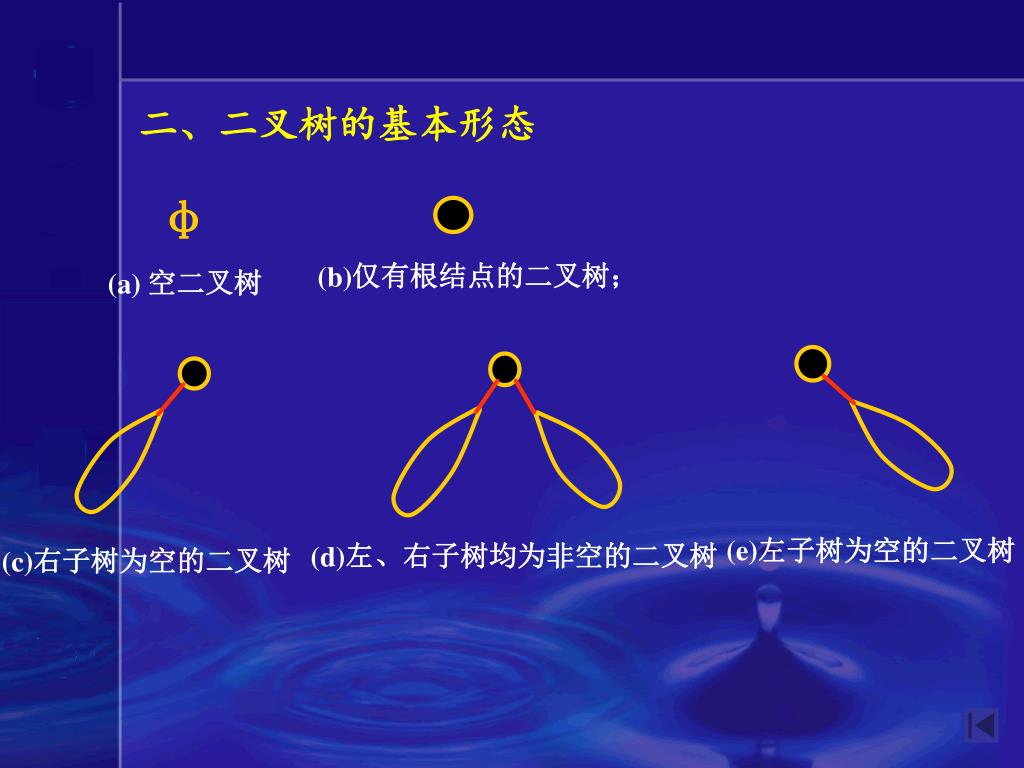

    二、二叉树的基本形态树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    φ

    (b)仅有根结点的二叉树;

    (a) 空二叉树

    (e)左子树为空的二叉树

    (d)左、右子树均为非空的二叉树

    (c)右子树为空的二叉树


    三、应用举例树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    c

    e

    a

    d

    b

    f

    +

    /

    -

    -

    *

    • 例1.树能用二叉树表示

    • 例2. 用二叉树表示表达式(P129)

      • 若表达式为数或简单变量,则二叉树仅有一个根结点;

      • 若表达式=(左操作数)(运算符)(右操作数),则

        • 运算符为根结点

        • 左操作数为左子树

        • 右操作数为右子树

    a+b*(c-d)-e/f


    甲 乙树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    开始

    甲 乙 甲 乙

    甲 乙 甲 乙

    甲 乙 甲 乙 甲 乙 甲 乙

    甲 乙甲 乙 甲 乙甲 乙

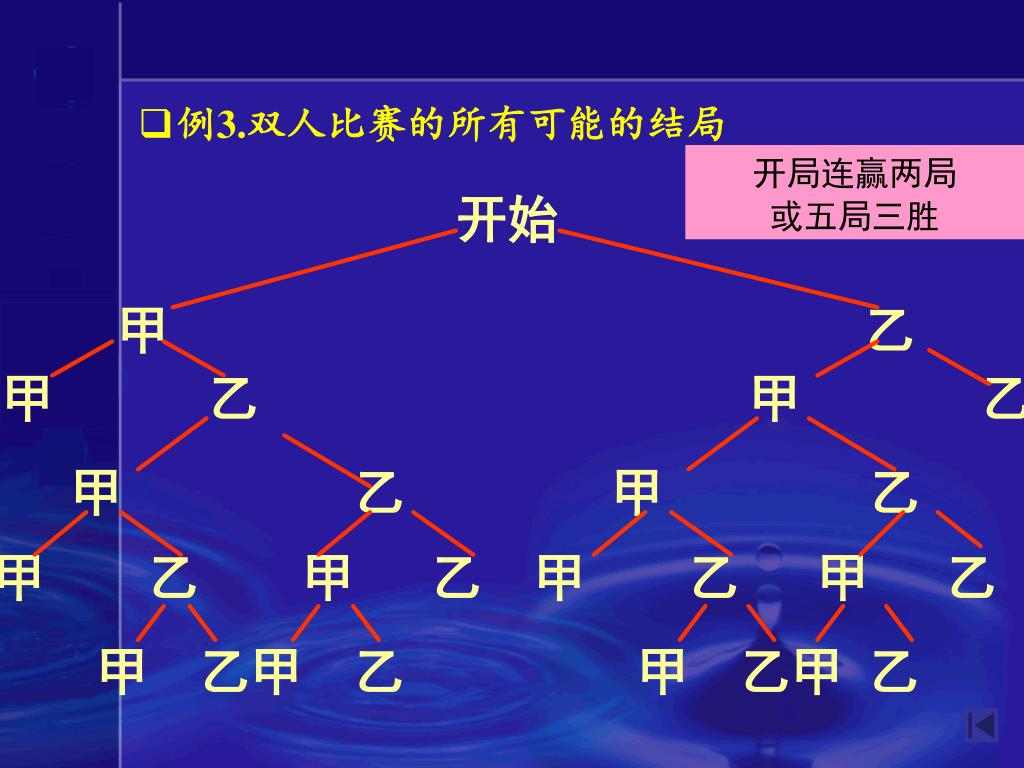

    • 例3.双人比赛的所有可能的结局

    开局连赢两局

    或五局三胜


    6 2 2
    6.2.2 二叉树的性质树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    E

    D

    C

    A

    B

    G

    F

    • 性质1

      • 在二叉树的第i 层上最多有2i-1个结点(i≥1)。

    • 性质2

      • 深度为k的二叉树最多有 2k-1 个结点(k≥1)。

    • 性质3

      • 设:

        • 二叉树叶子结点数为n0,

        • 度为2的结点数n2,

      • 则n0 = n2 +1。


    • 两种特殊的二叉树树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

      • 满二叉树

      • 完全二叉树


    1树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    2

    3

    4

    5

    6

    7

    E

    B

    A

    D

    A

    C

    C

    B

    F

    G

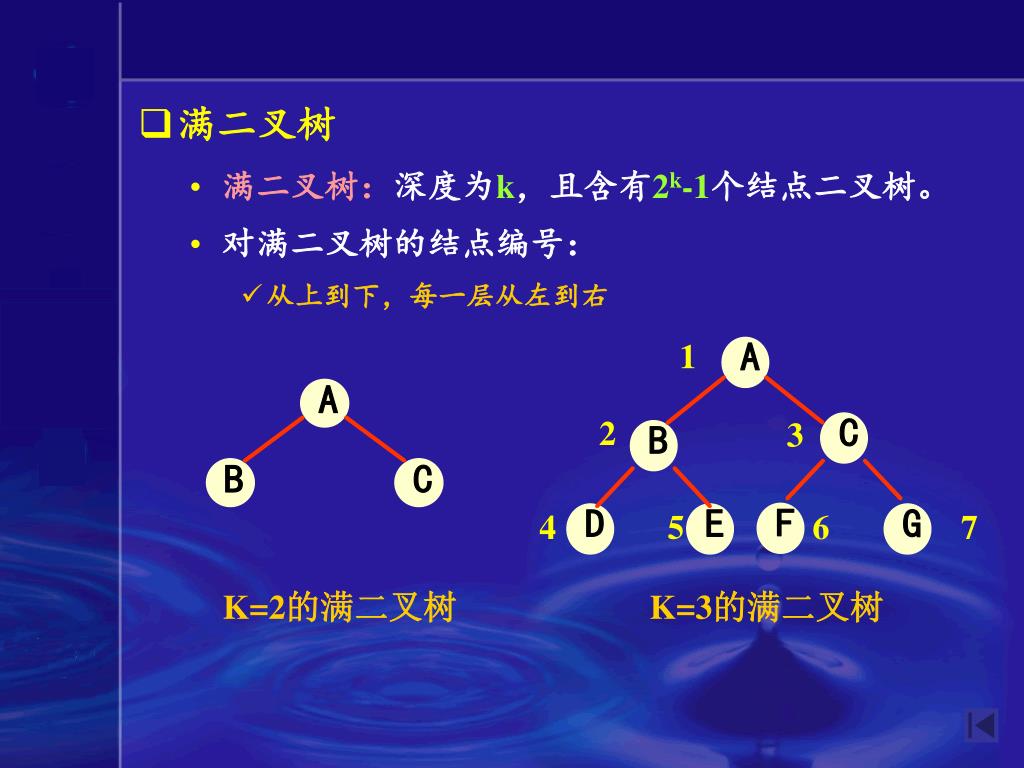

    • 满二叉树

      • 满二叉树:深度为k,且含有2k-1个结点二叉树。

      • 对满二叉树的结点编号:

        • 从上到下,每一层从左到右

    K=2的满二叉树

    K=3的满二叉树


    1树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    F

    E

    C

    A

    E

    D

    C

    B

    D

    A

    B

    F

    G

    2

    3

    4

    5

    6

    • 完全二叉树

      • 完全二叉树:树中所含的n个结点和满二叉树中编号从1至n的结点一一对应的二叉树。

    1

    2

    3

    4

    5

    6

    7

    满二叉树

    完全二叉树


    B树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    A

    E

    C

    A

    D

    C

    B

    D

    A

    F

    C

    E

    E

    B

    D

    G

    G

    • 即:一棵二叉树只有最下一层结点数可能未达到最大,且最下层结点都集中在该层的最左端。

    (a)

    (b)

    (c)

    • 、(b)完全二叉树,(c) 不是完全二叉树


    两个关于完全二叉树的性质树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    1

    F

    A

    E

    D

    C

    B

    2

    3

    4

    5

    6

    • 性质4

      • 具有n个结点的完全二叉树的深度为k=[log2n]+1

    • 性质5:

      • 在完全二叉树中编号为i的结点,

        1)若有左孩子,则左孩子结点编号为2i;

        2)若有右孩子,则右孩子结点编号为2i+1;

        3)若有双亲,则双亲结点编号为[i/2]。

        注:其中[ ]表示取下整。


    6 2 3
    6.2.3树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。二叉树的存储结构

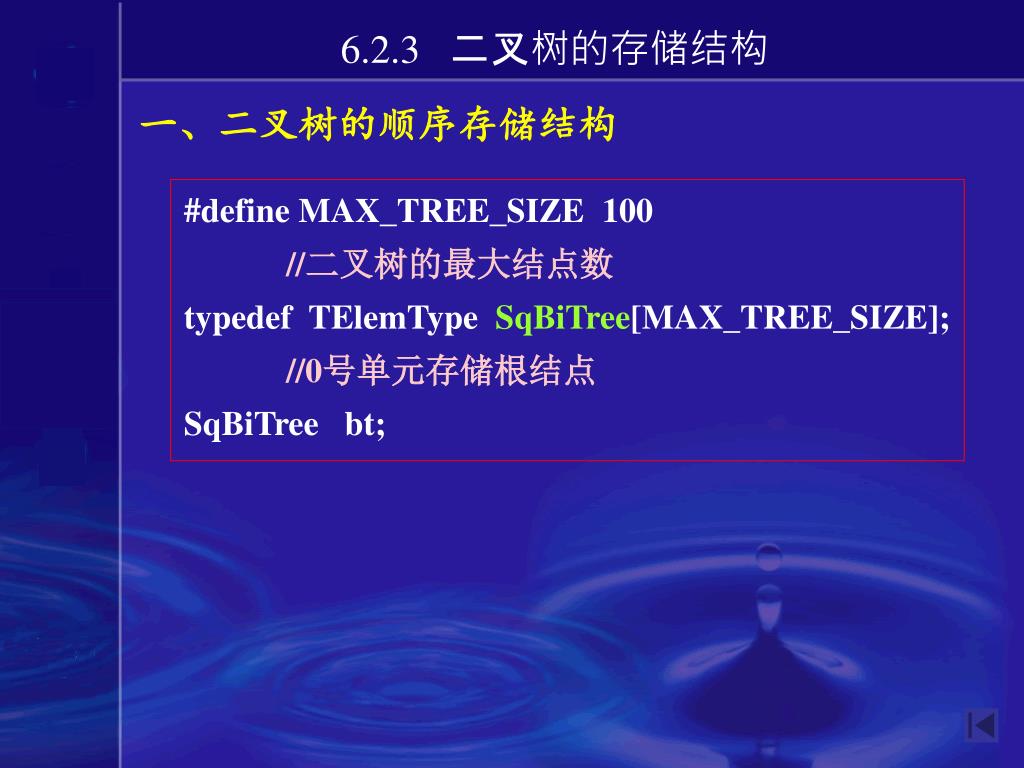

    一、二叉树的顺序存储结构

    #define MAX_TREE_SIZE 100

    //二叉树的最大结点数

    typedef TElemType SqBiTree[MAX_TREE_SIZE];

    //0号单元存储根结点

    SqBiTree bt;


    1树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    F

    A

    E

    D

    B

    C

    2

    3

    4

    5

    6

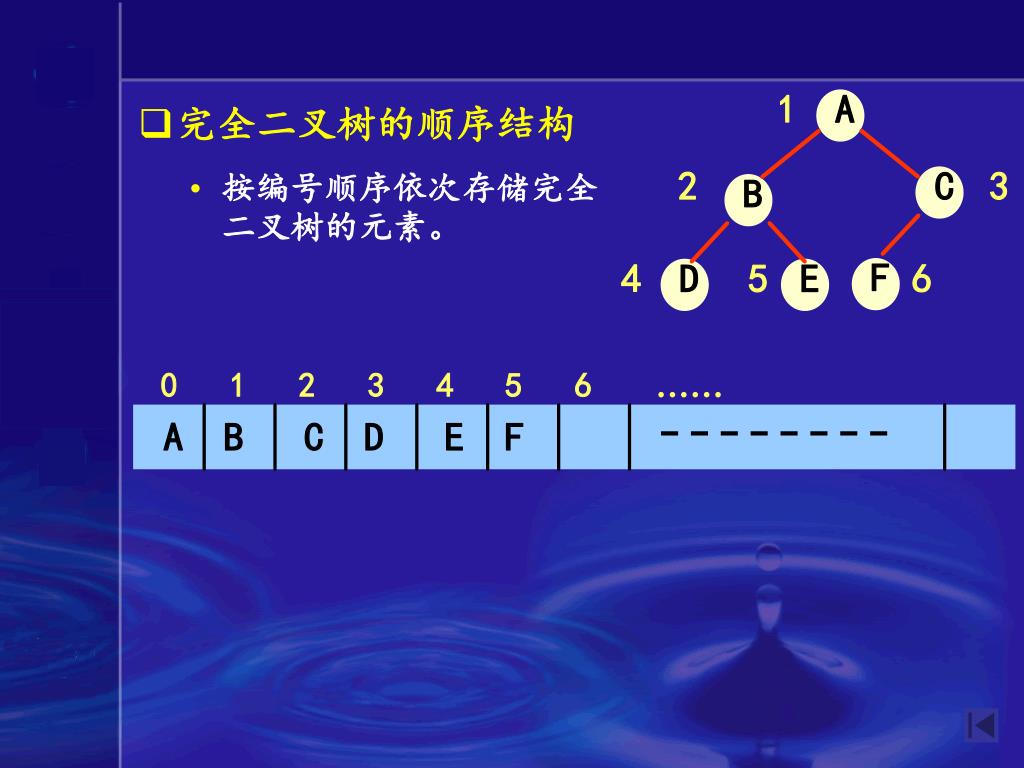

    • 完全二叉树的顺序结构

      • 按编号顺序依次存储完全二叉树的元素。

    0 1 2 3 4 5 6 ……

    A B C D E F


    A树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    A

    E

    E

    D

    B

    D

    C

    B

    C

    G

    G

    F

    F

    0 1 2 3 4 5 6 7 8 9 ……

    A B C D E F G

    • 一般二叉树的顺序结构

      • 补齐二叉树所缺少的那些结点,对二叉树结点编号。

      • 将二叉树原有结点按编号存储到 “相应”位置上

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10


    [1]树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    [2]

    [3]

    [4]

    [5]

    [6]

    [7]

    [8]

    [9]

    .

    [16]

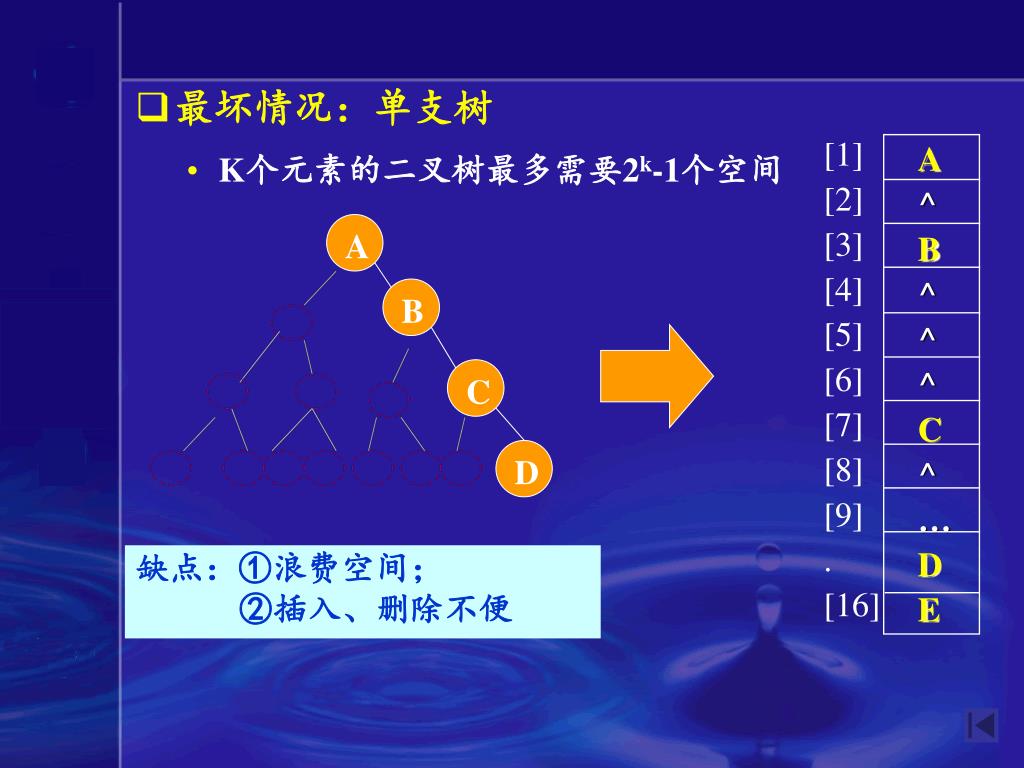

    • 最坏情况:单支树

      • K个元素的二叉树最多需要2k-1个空间

    A

    ^

    B

    ^

    ^

    ^

    C

    ^

    D

    E

    A

    B

    C

    D

    缺点:①浪费空间;

    ②插入、删除不便


    E树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    F

    D

    B

    A

    C

    A

    B∧

    C∧

    ∧E∧

    ∧D

    ∧F∧

    二、二叉树的链式存储结构

    • 1. 二叉链表

      • 每个结点至少包含三个域:数据域、左指针域、右指针域

    T


    lchild树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    data

    rchild

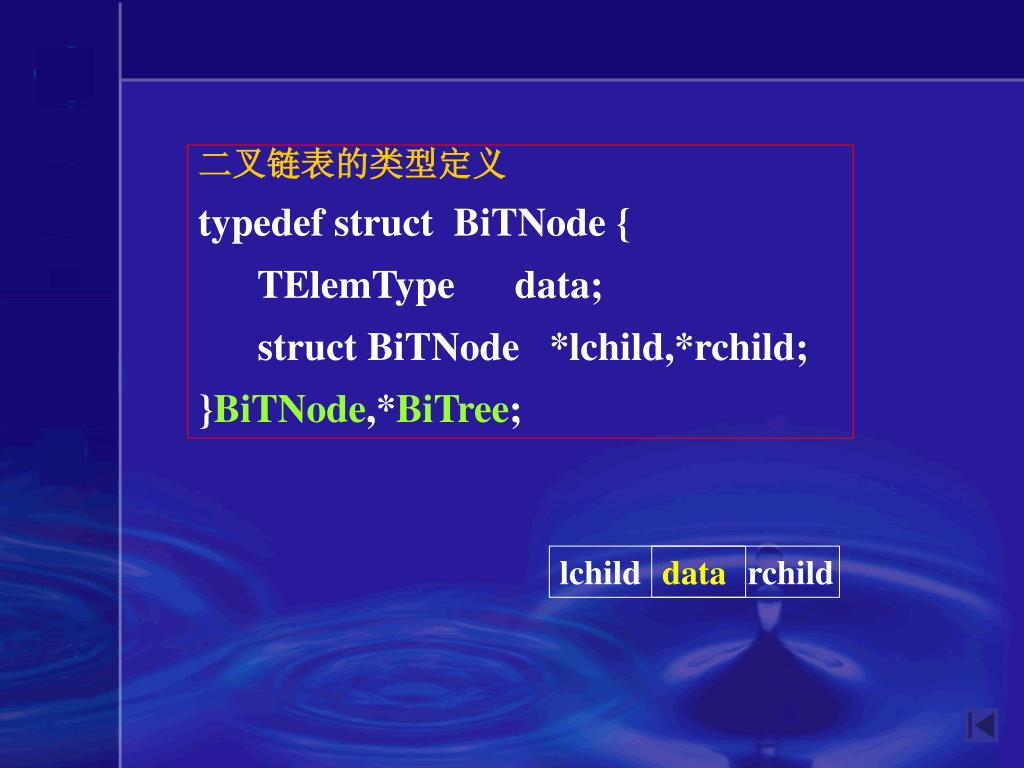

    二叉链表的类型定义

    typedef struct BiTNode {

    TElemType data;

    struct BiTNode *lchild,*rchild;

    }BiTNode,*BiTree;


    lchild树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    data

    parent

    rchild

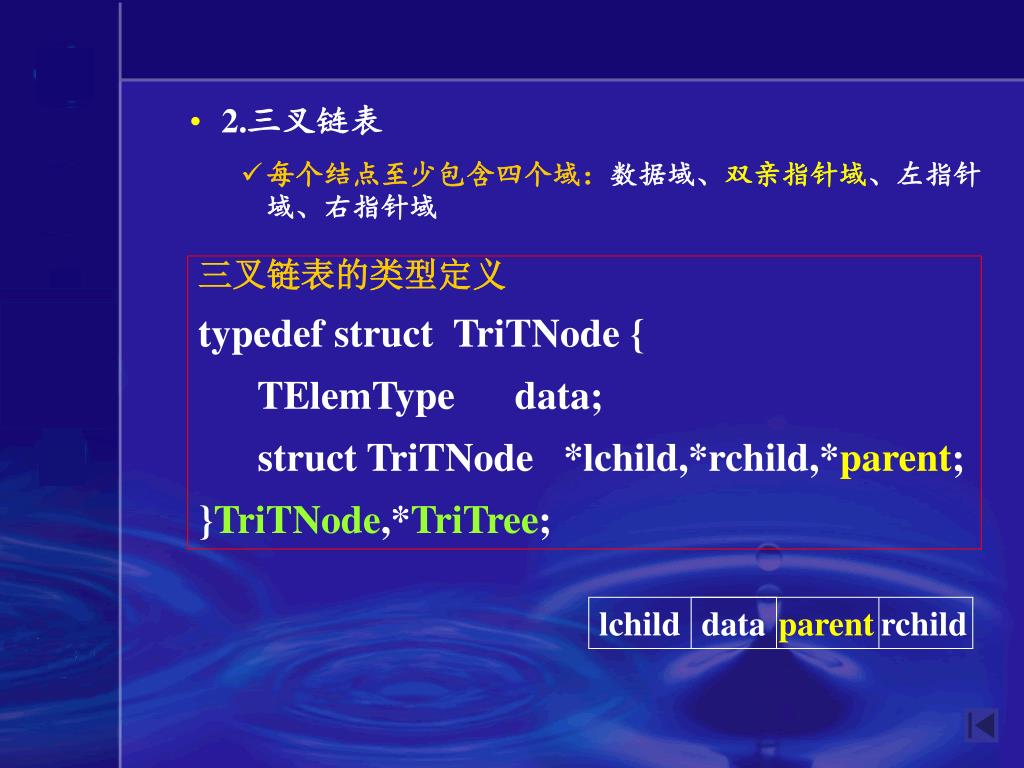

    • 2.三叉链表

      • 每个结点至少包含四个域:数据域、双亲指针域、左指针域、右指针域

    三叉链表的类型定义

    typedef struct TriTNode {

    TElemType data;

    struct TriTNode *lchild,*rchild,*parent;

    }TriTNode,*TriTree;


    6.3 二叉树的遍历树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    • 遍历

      • 按某种搜索路径访问二叉树的每个结点,而且每个结点仅被访问一次。

    • 访问

      • 含义很广,可以是对结点作各种处理,如:修改结点数据、输出结点数据。

    • 遍历是各种数据结构最基本的操作。

      • 对于线性结构遍历是很容易的事。

      • 二叉树是非线性结构,每个结点可能有两个后继,如何访问二叉树的每个结点?


    D树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    E

    C

    G

    B

    A

    F

    一、二叉树的遍历方法

    • 二叉树由根、左子树、右子树三部分组成

    • 二叉树的遍历可以分解为:

      • 访问根

      • 遍历左子树

      • 遍历右子树


    D树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    E

    C

    G

    B

    A

    F

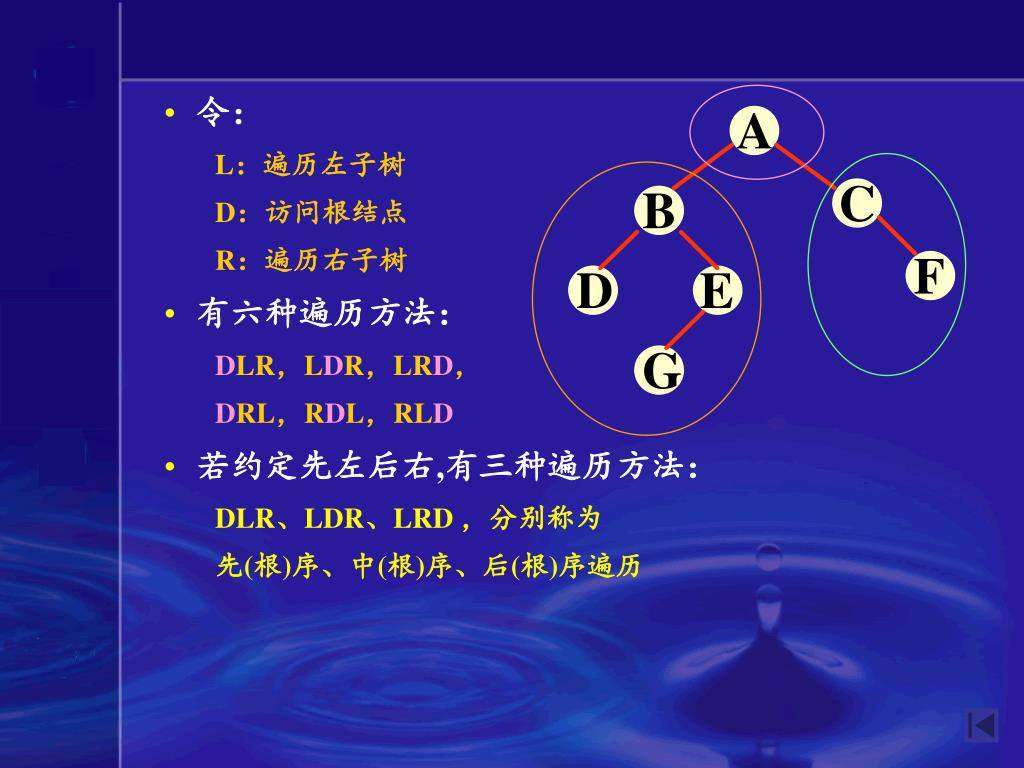

    • 令:

      L:遍历左子树

      D:访问根结点

      R:遍历右子树

    • 有六种遍历方法:

      DLR,LDR,LRD,

      DRL,RDL,RLD

    • 若约定先左后右,有三种遍历方法:

      DLR、LDR、LRD,分别称为

      先(根)序、中(根)序、后(根)序遍历


    D树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    E

    C

    G

    B

    A

    F

    • 1.先序遍历(DLR)

      若二叉树非空

      (1)访问根结点;

      (2)先序遍历左子树;

      (3)先序遍历右子树。

      例:先序遍历右图所示的二叉树

      (1)访问根结点A

      (2)先序遍历左子树:即按DLR的顺序遍历左子树

      (3)先序遍历右子树:即按DLR的顺序遍历右子树

    先序遍历序列:A,B,D,E,G,C,F


    D树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    E

    C

    G

    B

    A

    F

    • 2.中序遍历(LDR)

      若二叉树非空

      (1)中序遍历左子树

      (2)访问根结点

      (3)中序遍历右子树

      例:中序遍历右图所示的二叉树

      (1)中序遍历左子树:即按LDR的顺序遍历左子树

      (2)访问根结点A

      (3)中序遍历右子树:即按LDR的顺序遍历右子树

    中序遍历序列: D,B,G,E,A,C,F


    D树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    E

    C

    G

    B

    A

    F

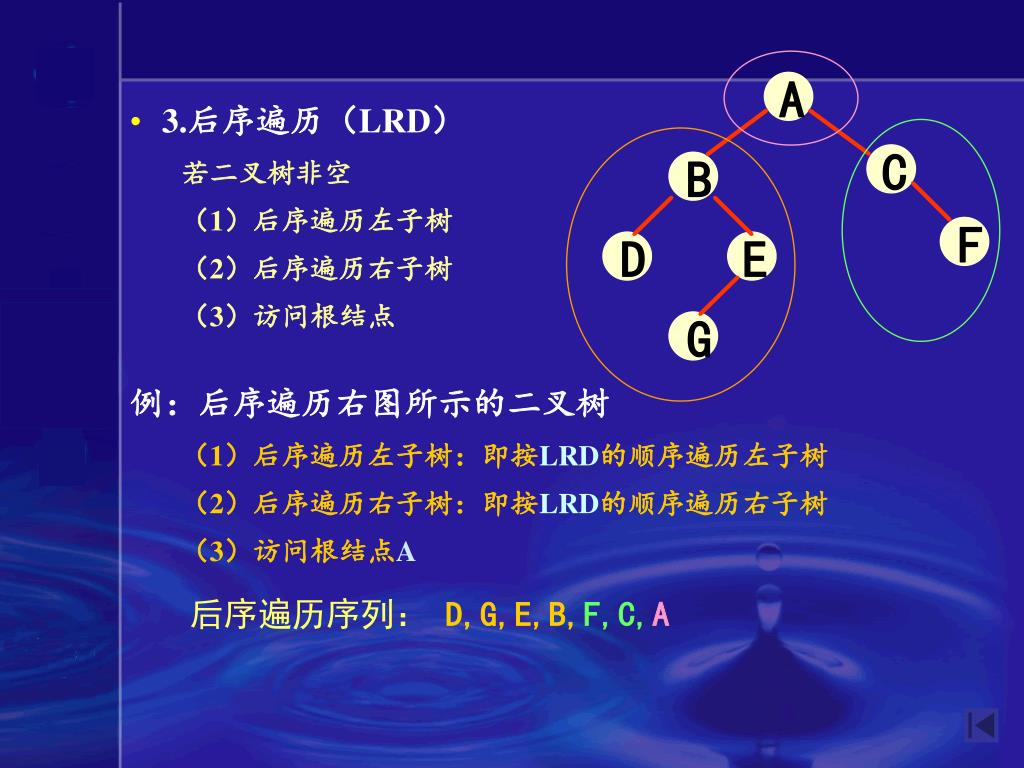

    • 3.后序遍历(LRD)

      若二叉树非空

      (1)后序遍历左子树

      (2)后序遍历右子树

      (3)访问根结点

      例:后序遍历右图所示的二叉树

      (1)后序遍历左子树:即按LRD的顺序遍历左子树

      (2)后序遍历右子树:即按LRD的顺序遍历右子树

      (3)访问根结点A

    后序遍历序列: D,G,E,B,F,C,A


    c树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    a

    e

    d

    f

    b

    +

    -

    *

    /

    -

    • 例:下图所示的二叉树表示表达式

      a+b*(c-d)-e/f

      先序、中序、后序遍历此二叉树


    c树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    a

    e

    d

    f

    b

    +

    -

    *

    /

    -

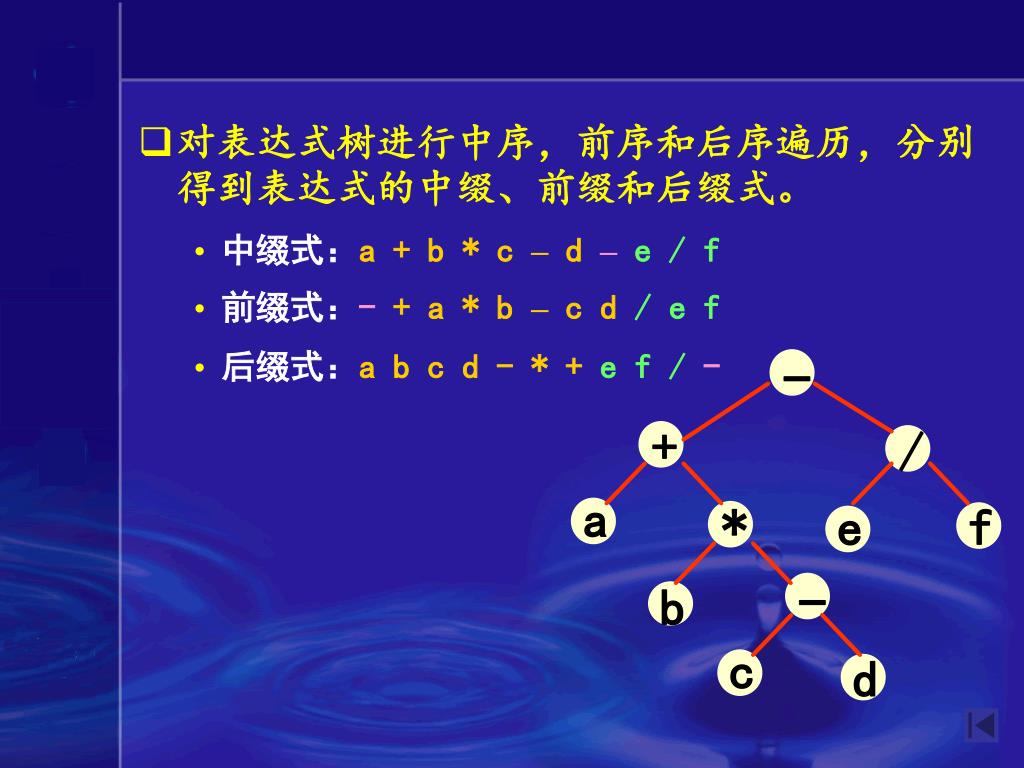

    • 对表达式树进行中序,前序和后序遍历,分别得到表达式的中缀、前缀和后缀式。

      • 中缀式:a + b * c – d –e / f

      • 前缀式:- + a * b – c d / e f

      • 后缀式:a b c d - * + e f /-


    c树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    a

    e

    d

    f

    b

    +

    -

    *

    /

    -

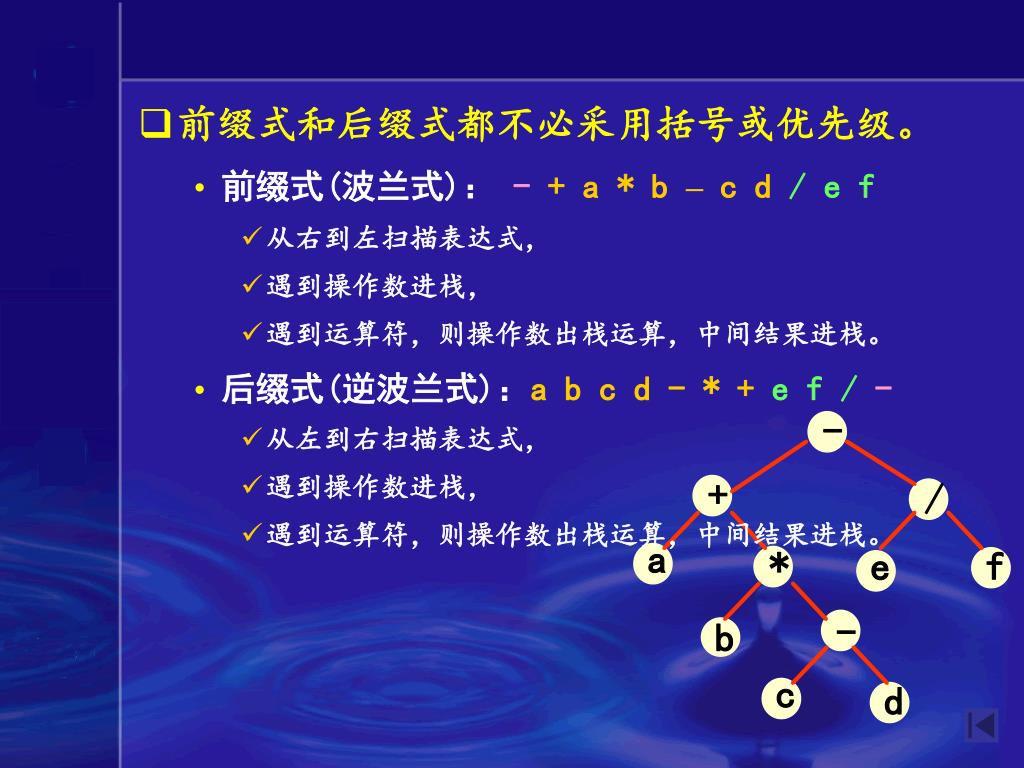

    • 前缀式和后缀式都不必采用括号或优先级。

      • 前缀式(波兰式): - + a * b – c d / e f

        • 从右到左扫描表达式,

        • 遇到操作数进栈,

        • 遇到运算符,则操作数出栈运算,中间结果进栈。

      • 后缀式(逆波兰式):a b c d - * + e f /-

        • 从左到右扫描表达式,

        • 遇到操作数进栈,

        • 遇到运算符,则操作数出栈运算,中间结果进栈。

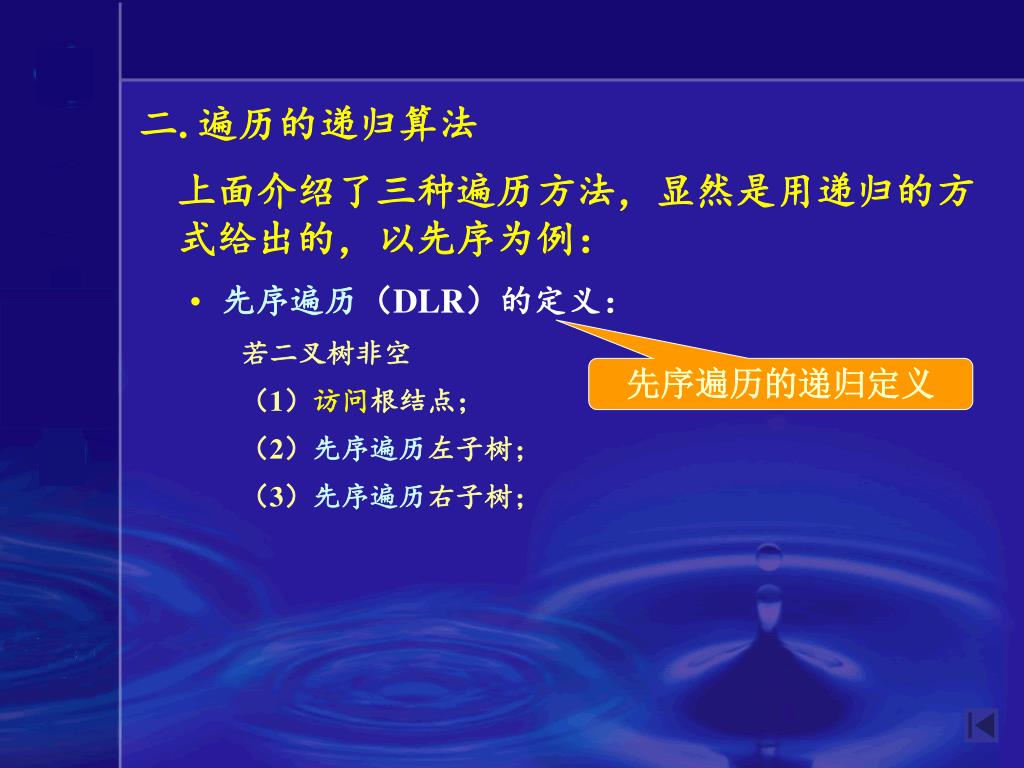

    二. 遍历的递归算法树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    上面介绍了三种遍历方法,显然是用递归的方式给出的,以先序为例:

    • 先序遍历(DLR)的定义:

      若二叉树非空

      (1)访问根结点;

      (2)先序遍历左子树;

      (3)先序遍历右子树;

    先序遍历的递归定义


    • 上面先序遍历的定义等价于:树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

      • 若二叉树为空,结束 ——基本项(也叫终止项)

      • 若二叉树非空 ——递归项

        • (1)访问根结点;

        • (2)先序遍历左子树

        • (3)先序遍历右子树;


    • 下面给出先序、中序、后序遍历递归算法树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    • 为了增加算法的可读性,这里对书上算法作了简化。

      • 没有考虑访问结点出错的情况

        • 我们假设调用函数visit( )访问结点总是成功的。


    T树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    A

    B∧

    C∧

    ∧E∧

    ∧D

    ∧F∧

    1.先序遍历递归算法

    void PreOrderTraverse(BiTree T, Status (*Visit)(TElemType e)) { //本算法先序遍历以T为根结点指针的二叉树

    //对每个数据元素调用函数Visit( ) if (T) { //若二叉树为空,结束返回 // 若二叉树不为空,访问根结点,遍历左子树,遍历右子树

    Visit(T->data);

    PreOrderTraverse(T->lchild, Visit);

    PreOrderTraverse(T->rchild, Visit); }

    }//PreOrderTraverse


    • 最简单的树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。Visit函数是:

      Status PrintElement(TElemType e)

      { //输出元素e的值

      printf(e);

      return OK;

      }

    • 调用实例:

      PreOrderTraverse(T, PrintElement)


    2.中序遍历递归算法树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    void InOrderTraverse(BiTree T, Status(*Visit)(TElemType e))

    { //本算法中序遍历以T为根结点指针的二叉树

    //对每个数据元素调用函数Visit( )

    if (T) { //若二叉树为空,结束返回//若二叉树不为空,遍历左子树,访问根结点,遍历右子树InOrderTraverse(T->lchild, Visit);

    Visit(T->data); InOrderTraverse(T->rchild, Visit);

    }

    }// InOrderTraverse

    时间效率: O(n) //每个结点只访问一次

    空间效率: O(n)//栈占用的最大辅助空间


    3.树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。后序遍历递归算法

    void PostOrderTraverse(BiTree T, Status(* Visit)(TElemType e))

    { //本算法中序遍历以T为根结点指针的二叉树//对每个数据元素调用函数Visit( ) if (T) { //若二叉树为空,结束返回//若二叉树不为空,遍历左子树,遍历右子树,访问根结点 PostOrderTraverse(T->lchild, Visit); PostOrderTraverse(T->rchild, Visit);

    Visit(T->data);

    }

    }//PostOrderTraverse


    • 4.树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。中序遍历的非递归算法

      算法步骤:

      • 1. 根结点进栈,沿左指针查找左子树。

      • 2. 若有左子树,返回第1步。

      • 3. 若无左子树,判栈空?

        • 空则结束。

        • 非空,则栈顶结点出栈访问。转向右子树,返回1。


    • 中序遍历的非递归算法树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

      void InOrderTraverse(BiTree T, Status(*Visit)(TElemType e))

      {InitStack(S); Push(S, T); // T是根结点

      while (!StackEmpty(S))

      { while (Gettop(S, p)) && p ) Push(S, p->lchild); //向左走到尽头

      Pop (S, p); // 空指针退栈

      if (!StackEmpty(S)) // 访问结点,向右一步

      { Pop(S, p);

      Visit( p->data);

      Push(S, p->rchild);

      }//if

      }//while

      }//InOrderTraverse


    • 算法改进树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

      void InOrderTraverse(BiTree T, Status(*Visit)(TElemType e))

      {InitStack(S); p=T; // T是根结点

      while ( p || !StackEmpty(S))

      { if (p) { Push(S, p); p=p->lchild } ; //根结点进栈,遍历左子树 else { // 访问根结点,向右一步

      Pop(S, p);

      Visit( p->data);

      p=p->rchild;

      }//else

      }//while

      }//InOrderTraverse


    三、遍历的应用举例树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    • 例1. 求二叉树的叶子结点个数

    • 例2. 已知先序序列建立二叉链表(空格代表空树)

    • 例3. 已知结点的先序序列和中序序列,建立二叉链表。


    • 例1. 编写求二叉树的叶子结点个数的算法树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

      • 输入:二叉树的二叉链表

      • 结果:二叉树的叶子结点个数(n)

      • 两种情况:

        • 若二叉树为空,结束 ——终止项

        • 若二叉树非空 ——递归项

          • 如果根的左、右子树空,则是叶子结点,n=1;

          • 如果根的左、右子树非空,则n=左、右子树的叶子结点个数之和。


    T树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    A

    B∧

    C∧

    ∧E∧

    ∧D

    ∧F∧

    void leaf(BiTree T) {

    //采用二叉链表存储二叉树

    //n为全局变量,用于累加二叉树的叶子结点的个数。

    //本算法在先序遍历二叉树的过程中,统计叶子结点的个数

    //第一 次被调用时,n=0

    if(T) { //若二叉树为空,结束返回 if(T->lchild==null && T->rchild==null) n++;

    leaf(T->lchild);

    leaf(T->rchild);

    }//if

    }//leaf


    • 例2. 为二叉树建立二叉链表树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

      • 输入:二叉树的先序序列

      • 结果:二叉树的二叉链表

      • 基本思想:

        输入(在空子树处添加*的二叉树的)先序序列,按先序遍历的顺序,建立二叉链表的所有结点并完成相应结点的链接。


    E树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    E

    B

    D

    F

    D

    B

    F

    A

    A

    C

    C

    *

    *

    *

    *

    *

    *

    *

    先序序列:A B D F C E

    在空子树处添加*的二叉树的先序序列:

    A B D * F * * * C E * * *


    Status 树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。CreateBiTree(BiTree &T) {

    //输入先序序列,按先序遍历的顺序,建立二叉链表

    scanf (&ch);

    if (ch= = ‘* ’)T=NULL; // 若ch= = ‘*’ 则T=NULL返回

    else { //若ch! = ‘*’

    if (! (T=(BiTNode * )malloc(sizeof(BiTNode))))

    exit(OVERFLOW);

    T->data = ch; // 建立(根)结点

    CreateBiTree(T->lchild); //构造左子树链表

    CreateBiTree(T->rchild); //构造右子树链表

    }

    return OK;

    }//CreateBiTree


    A树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    A

    A

    B

    F

    B

    F

    G

    F

    G

    CBED

    G

    C

    D

    C

    D

    E

    E

    • 例3: 已知结点的先序序列和中序序列,求整棵二叉树。

      • 先序序列:A B C D E F G

      • 中序序列:C B E D A F G


    • 例:先序序列:树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。A B C D E F G

      中序序列:C B D A E G F

    A

    B

    E

    ^

    C

    D

    F

    ^

    ^

    ^

    ^

    ^

    G

    ^

    ^


    void 树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。CrtBT(BiTree& T, char pre[], char in[], int ps, int is, int n )

    { // pre[ps..ps+n-1]为二叉树的先序序列,

    // in[is..is+n-1]为二叉树的中序序列,构造二叉链表

    if (n==0) T=NULL;

    else {

    k=Search(in, pre[ps]); // 在中序序列中查询

    if (k== -1) T=NULL;

    else { …… }

    } //else

    } // CrtBT


    if (!(T= new BiTNode)) exit(OVERFLOW);树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    T->data = pre[ps]; //建立根结点

    if (k==is) T->Lchild = NULL; //左子树为空

    else //构造左子树

    CrtBT(T->Lchild, pre[], ino[], ps+1, is, k-is );

    if (k=is+n-1) T->Rchild = NULL; //右子树为空

    else //构造右子树

    CrtBT(T->Rchild, pre[], ino[], ps+1+(k-is), k+1, n-(k-is)-1 );


    • 二叉树的常用操作均可通过遍历来完成。树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

      • 确定其高度。

      • 确定其元素数目。

      • 显示二叉树。

      • 确定两棵二叉树是否一样。

      • 删除整棵树。

      • 若为数学表达式树,计算该数学表达式。

      • 若为数学表达式树,给出对应的带括号的表达式。


    习题(树一)树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    • 6.1

    • 写出6.15给出的二叉树的先序、中序、后序遍历序列。

    • 写一算法,求二叉树的深度。


    6.4 线索二叉树树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    • 遍历是二叉树最基本最常用的操作。

      • 1)对二叉树所有结点做各种处理可在遍历过程中实现;

      • 2)查找二叉树某个结点,可通过遍历实现;

    • 与线性表相比,对二叉树的遍历算法要复杂费时。

    • 如果能将二叉树线性化,就可以减化遍历算法,提高遍历速度。


    • 如何将二叉树线性化?树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

      以中序遍历为例

      • 我们看到通过遍历可以得到二叉树结点的中序序列。

      • 若能将中序序列中每个结点前驱、后继信息保存起来,以后再遍历二叉树时就可以根据所保存的结点前驱、后继信息对二叉树进行遍历。


    G树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    C

    E

    A

    H

    D

    B

    F

    1. 线索二叉树

    • 线索:指向结点前驱、后继的指针。

    • 线索二叉树:加上线索的二叉树。

    孩子指针

    前趋指针

    后继指针

    中序遍历序列:D,B,H,E,A,F,C,G

    中序线索二叉树


    2. 线索链表树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    • 线索二叉树的存储方法:

      • 1)为每个结点增加二个指针域。

        • 缺点:要用较多的内存空间。

      • 2)利用二叉链表( 含n个结点)的n+1个空指针域

        • 以这种结点结构构成的二叉链表称为线索链表


    线索链表的类型说明树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    typedef enum{link,thread}PointerTag; //link=0, thread=1

    typedef struct BiThrNode{

    TElemType data;

    Struct BiThrNode *lchild, *rchild; //左右指针域

    PointerTag LTag, RTag; //左右标志域

    } BiThrNode,*BiThrTree

    lchild LTag data RTag lchild

    • Ltag, Rtag:左右标志域

      • 标志域为0,表示左右指针域存储的是左右孩子的指针

      • 标志域为1,表示左右指针域存储的是线索的指针


    G树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    1

    0

    1

    0

    0

    0

    1

    0

    C

    D

    H

    E

    B

    F

    G

    A

    0

    0

    0

    1

    1

    1

    0

    1

    中序线索二叉树

    C

    E

    D

    H

    A

    B

    F

    中序线索链表

    孩子指针

    前趋指针

    后继指针

    中序遍历序列:D,B,H,E,A,F,C,G


    • 如何在中序线索二叉树中找结点的后继:树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

      • Rtag = 1时,rchild所指的结点即为后继;

      • Rtag = 0时,其后继为遍历其右子树时的第一个结点(右子树中最左下结点)。

    • 如何在中序线索二叉树中找结点的前驱:

      • Ltag = 1时,lchild所指的结点即为前驱;

      • Ltag = 0时,其前驱为遍历其左子树时的最后一个结点(左子树中最右下结点)。


    • 为方便起见树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。,仿照线性链表,为线索链表加上一头结点。

    • 约定:

      • 头结点的lchild域:存放线索链表的根结点指针;

      • 头结点的rchild域: 中序序列最后一个结点的指针;

      • 中序序列第一结点lchild域指向头结点;

      • 中序序列最后一个结点的rchild域指向头结点。


    0树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    0

    1

    1

    0

    1

    0

    1

    0

    E

    H

    F

    A

    G

    B

    C

    D

    1

    0

    1

    1

    1

    0

    0

    1

    1

    T

    头结点

    中序遍历序列:D,B,H,E,A,F,C,G

    1)第一结点:最左下结点;

    2)后继结点:

    右标志域为线索:右孩子结点

    右标志域为指针:右子树的最左下结点


    3.线索二叉树的遍历树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    基本步骤:

    • p指向线索链表的根结点(p=T->lchild);

    • 若线索链表非空或未遍历结束,循环:

      • 顺着p左孩子指针找到最左下结点,访问之;

      • 若p所指结点的右孩子域为线索, p的右孩子结点即为后继结点,访问p所指结点;(顺着后继线索访问二叉树中的结点)

      • 一旦线索“中断”,p所指结点的右孩子域为右孩子指针,p=p->rchild,使 p指向右孩子结点;

    • 遍历完,结束。


    线索链表的遍历算法树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    Void InOrderTraverse_Thr(BiThrTree T, Status (* Visit) (TE1emType e)) {

    // T指向头结点,头结点的左链lchild指向根结点,

    // 中序遍历二叉线索树T算法,对每个数据元素调用函数Visit

    p=T->lchild; //p指向根结点

    while(p!=T) { // 空树或遍历结束

    while(p->Ltag= =Link) p= p->lchild; //找到最左下结点

    Visit(p->data); //访问之

    while (p->Rtag= =Thread && p->rchild!=T)

    {// 若p所指结点的右孩子域为线索,且不是最后一个结点

    p=p->rchild; Visit(p->data); //访问后继结点

    }

    p=p->rchild; //右孩子域为指针,在其右子树中找后继

    }

    return OK;

    }//InOrderTraverse_Thr


    • 中序遍历进行中序线索化树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

      void InThreading(BiThrTree p){

      // 指针 pre为全局变量,指向p的前驱

      if (p){InThreading(p->lchild); //左子树线索化if (!p->lchild){

      p->LTag=Thread; p->lchild=pre;} //前驱线索if (!pre->rchild){

      pre->RTag=Thread; pre->rchild=p;} //后继线索pre=p; //保持pre指向p的前驱InThreading(p->rchild); //右子树线索化}}//InThreading


    Status 树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。InOrderThreading(BiThrTree &Thrt, BiThrTree T)

    { // Thrt指向头结点。if (!(Thrt=(BiThrTree)malloc(sizeof(BiThrNode))))

    exit (OVERFLOW); Thrt->LTag=Link; Thrt->RTag=Thread; //建头结点Thrt->rchild=Thrt; //右指针回指if (!T)Thrt->lchild=Thrt; //若二叉树空,则左指针回指else{ Thrt->lchild=T; pre=Thrt; InThreading(T); //中序遍历进行中序线索化pre->rchild=Thrt;

    pre->RTag=Thread; //最后一个结点线索化Thrt->rchild=pre; } return OK;}//InOrderThreading


    6.5 树和森林树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    6.5.1 树

    6.5.2 森林


    6 5 1
    6.5.1 树树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    一.树的存储结构

    • 双亲表示法:保存每个结点的双亲结点位置;

    • 孩子表示法:保存每个结点的孩子结点位置;

    • 孩子兄弟表示法:用二叉链表保存树


    树的存储结构树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    1.双亲表示法

    • 双亲表示法:通过保存每个结点的双亲结点的位置,表示树中结点之间的结构关系。

    • 用一组连续的内存单元存储树的结点,每个结点包含两个域:

      • 数据域

      • “指针域”:用于指示其双亲结点在数组中的位置

    • 双亲表示法适合实现涉及双亲的操作。


    data parent 树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    0

    1

    2

    3

    4

    5

    6

    7

    8

    A -1

    B 0

    C 0

    D 0

    E 1

    F 1

    G 2

    H 3

    I 3

    F

    G

    D

    B

    H

    A

    I

    E

    C

    9

    0

    双亲表示类型定义

    #define MAX_TREEE_SIZE 100

    typedef struct PTNode{

    TelemType data;

    int parent; //双亲位置域

    }PTNode;

    typedef struct{

    PTNode nodes[MAX_TREE_SIZE];

    int r,n; //根的位置和结点数

    }Ptree;

    T.nodes

    T.r

    T.n

    双亲表示图示


    树的存储结构树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    2.孩子表示法

    • 孩子表示法:通过保存每个结点的孩子结点的位置,表示树中结点之间的结构关系。

    • 与双亲表示法相反,孩子表示法适合实现涉及孩子的操作。

  • 还可以将双亲表示与孩子表示法结合:带双亲的孩子链表。


    • 方法1 树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。 :多重链表(类似二叉链表)

      • 两种方式:定长结点,不定长结点

      • 定长结点

        • 优点:结点结构一致,便于实现树的操作。

        • 缺点:浪费一些内存。

      • 不定长结点

        • 优点:节省内存

        • 缺点:不定长会使一些操作实现复杂一些


    • 方式树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。2:孩子链表

      • 孩子链表:对树的每个结点用线性链表存储它的孩子结点。

    树的孩子链表类型定义

    typedef struct CTNode{ //孩子结点

    int child;

    struct CTNode * next;

    }* ChildPtr;

    typedef struct{

    TElemType data;

    ChildPtr firstchild; //孩子链表头指针

    }CTBox;

    typedef struct{

    CTBox nodes[MAX_TREE_SIZE];

    Int n, r;

    }CTree; //孩子链表


    data firstchild树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    T.nodes

    3 ∧

    7

    6 ∧

    4

    2

    1

    5 ∧

    8 ∧

    G

    I

    A

    C

    E

    D

    H

    F

    B

    T.n

    T.r

    9

    0

    0 1 2 3 4 5 6 7 8 …99

    树的孩子链表图示


    树的存储结构树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    3.孩子兄弟表示法

    • 孩子兄弟表示法:用二叉链表作为树的存储结构

      • firstchild:指向第一个孩子

      • nextsibling:指向下一个兄弟

    孩子兄弟表示法类型定义

    typedef struct CSNode{

    TElemType data;

    struct CSNode *firstchild, *nextsibling;

    }CSNode, *CSTree;


    I树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    F

    G

    E

    D

    B

    C

    A

    E

    H

    F

    I

    A

    B

    D

    H

    G

    C

    A

    I

    D

    G

    H

    C

    B

    E

    F

    (a)树

    (b)二叉树

    由此可将

    树与二叉树

    对应起来

    此二叉链表

    既是树的孩子兄弟表示

    又是二叉树的二叉链表示


    树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    结点X的第一个孩子

    结点X紧邻的右兄弟

    二叉树

    结点X的左孩子

    结点X的右孩子

    二、树和二叉树的转换

    • 二叉树与树都可用二叉链表存储,以二叉链表作中介,可导出树与二叉树之间的转换。

    • 树与二叉树转换方法


    I树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    A

    C

    B

    D

    H

    G

    F

    E

    F

    I

    A

    B

    D

    H

    G

    C

    E

    结点X的第一个孩子

    结点X紧邻的右兄弟

    二叉树

    结点X的左孩子

    结点X的右孩子


    F树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    E

    F

    I

    A

    C

    B

    D

    G

    H

    C

    I

    A

    B

    D

    H

    G

    E

    对应二叉树的先序遍历

    三、树的遍历

    • 1)先根遍历:先访问根,然后依次先根遍历根每一棵子树。

      • 例:先根遍历序列——AB E F C G D H I

    • 2)后根遍历:依次后根遍历根的每一颗子树,然后访问根。

      • 例:后根遍历序列——E F BG C H I D A

    对应二叉树的中序遍历


    I树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    A

    C

    B

    D

    H

    G

    F

    E

    • 先根遍历和后根遍历都是对树按深度方向的遍历

    • 也可按宽度方向(按层次)遍历树。

    • 3)层次遍历:自上而下自左至右访问树中每个结点

      • 例:层次遍历序列———ABCDEFGHI


    6 5 2
    6.5.2 森林 树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    D

    B

    A

    I

    H

    F

    E

    C

    G

    N

    M

    L

    J

    K

    P

    O

    • 森林:树的集合

      • 将森林中树的根看成兄弟,可用树孩子兄弟表示法存储森林;

      • 用树与二叉树的转换方法,进行森林与二叉树转换;

      • 可用树的遍历方法对森林进行遍历。

    包含两棵树的森林


    T树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。1 T2 T3

    E

    G

    A

    A

    F

    H

    I

    B

    C

    D

    B

    C

    J

    E

    D

    3棵树的森林

    G

    F

    T1 T2 T3

    H

    E

    G

    A

    I

    F

    H

    B

    J

    C

    I

    D

    森林的二叉树表示

    J

    各棵树的二叉树表示


    一、森林与二叉树的转换树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    • 设森林 F = ( T1, T2, …, Tn );

      T1 = (root,t11, t12, …, t1m);

    • 二叉树 B =( LB, Node(root), RB );

  • 森林→二叉树的转换规则为:

    • 若 F = Φ,则 B = Φ;

    • 否则,

      • 由 ROOT( T1 ) 对应得到 Node(root);

      • 由 (t11, t12, …, t1m ) 对应得到 LB;

      • 由 (T2, T3,…, Tn ) 对应得到 RB.


    • 设森林 树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。F = ( T1, T2, …, Tn );

      T1 = (root,t11, t12, …, t1m);

    • 二叉树 B =( LB, Node(root), RB );

  • 二叉树→森林的转换规则为:

    • 若 B = Φ, 则 F = Φ;

    • 否则,

      • 由 Node(root) 对应得到 ROOT( T1 );

      • 由LB 对应得到 ( t11, t12, …,t1m);

      • 由RB 对应得到 (T2, T3, …, Tn)


  • 二、森林的遍历树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    • 1)先序遍历:从左到右对森林中的每一棵树进行先根遍历

      若森林不空,则

      • 访问森林中第一棵树的根结点;

      • 先序遍历森林中第一棵树的子树森林;

      • 先序遍历森林中(除第一棵树之外)其余树构成的森林。

    对应二叉树的先序遍历


    • 2)树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。中序遍历:从左到右对森林中的每一棵树进行后根遍历

      若森林不空,则

      • 中序遍历森林中第一棵树的子树森林;

      • 访问森林中第一棵树的根结点;

      • 中序遍历森林中(除第一棵树之外)其余树构成的森林。

    对应二叉树的中序遍历


    A树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    T1 T2 T3

    E

    G

    A

    B

    C

    F

    H

    I

    B

    C

    D

    E

    D

    G

    F

    J

    H

    3棵树的森林

    I

    先序遍历序列:ABCDEFGHIJ

    中序遍历序列:BCDAFEHJIG

    J

    森林的二叉树表示


    习题树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    • 6.20(2)

    • 6.67


    6.7 哈夫曼树及应用树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    • 6.7.1 哈夫曼树

    • 6.7.1 哈夫曼编码


    6 7 1
    6.7.1 哈夫曼树树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    N

    M

    L

    J

    K

    P

    O

    一、哈夫曼树的概念

    • 结点的路径长度:从根到该结点的路径长度;

    • 树的路径长度:树中每个结点的路径长度之和。

    • 路径:从一个祖先结点到子孙结点之间的分支

    • 路径长度:路径上的分支数目称为路径长度;


    • 结点的权树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。:根据应用的需要可以给树的结点赋权值;

    • 结点的带权路径长度:从根到该结点的路径长度与该结点权的乘积;

    • 树的带权路径长度:树中所有叶子结点的带权路径之和,通常记作:

      WPL=  wi  li

    • 哈夫曼树(最优二叉树):假设有n个权值{w1 , w2 , … , wn},构造有n个叶子结点的二叉树,每个叶子结点有一个 wi 作为它的权值。则:

      带权路径长度WPL最小的二叉树称为哈夫曼树。


    2树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    7

    c

    a

    4

    5

    2

    7

    4

    5

    a

    b

    c

    d

    b

    d

    4

    5

    7

    2

    a

    b

    c

    d

    • 例:下面三棵二叉树的四个叶子结点a,b,c,d的权值为7、5、2、4

    (a)WPL=7*2+5*2+2*2+4*2 = 36

    (b)WPL=7*3+5*3+2*1+4*2 = 46

    (c)WPL=7*1+5*2+2*3+4*3 = 35


    <60树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    Y

    Y

    N

    5

    e

    <70

    Y

    N

    15

    d

    <80

    Y

    N

    40

    c

    <90

    N

    Y

    30

    10

    b

    a

    二、应用举例

    • 在解某些判定问题时,利用哈夫曼树获得最佳判定算法。

  • 例:编制一个将百分制转换成五级分制的程序。

    • 最直观的方法是利用if语句来的实现,可用二叉树描述判定过程。


  • <60树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    Y

    Y

    N

    5

    e

    <70

    Y

    N

    15

    d

    <80

    Y

    N

    40

    c

    <90

    分数 0-59 60-69 70-79 80-89 90-100

    比例数 0.05 0.15 0.40 0.30 0.10

    N

    Y

    30

    10

    b

    a

    • 设有10000个百分制分数要转换,设学生成绩在5个等级以上的分布如下:

    • 转换10000个分数所需的总比较次数

      = 10000(0.051+0.152+0.43+

      0.3  4+0.1  4)

      =31500


    • 若将分数分布比例看作二叉树叶子结点权值,树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。(0.05  1+0.15  2 +0.4  3+0.3  4+0.1  4)正是该二叉树的带权路径长度。

    • 可见,要想获得效率较高的转换程序,可构造以分数的分布比例为权值的哈夫曼树。


    三、哈夫曼树的构造算法树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    • 1.根据给定的n个权值 ,构造n棵只有一个根结点的二叉树, n个权值分别是这些二叉树根结点的权。设F是由这n棵二叉树构成的集合;

    • 2.在F中选取两棵根结点权值最小的树作为左、右子树,构造一颗新的二叉树,且置新二叉树根的权值=左、右子树根结点权值之和;

    • 3.从F中删除这两颗树,并将新树加入F;

    • 4.重复 2、3,直到F中只含一颗树为止;


    100树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    40

    30

    15

    10

    30

    40

    40

    30

    15

    15

    10

    10

    15

    30

    10

    30

    40

    10

    40

    15

    60

    15

    30

    60

    15

    30

    15

    30

    15

    5

    5

    5

    5

    5

    例:构造以W=(5,15,40,30,10)为权的哈夫曼树。


    <80树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    Y

    N

    <70

    <90

    N

    N

    Y

    Y

    100

    40

    30

    10

    <60

    b

    a

    c

    15

    30

    40

    10

    Y

    Y

    N

    5

    15

    e

    d

    分数 0-59 60-69 70-79 80-89 90-100

    比例数 0.05 0.15 0.40 0.30 0.10

    30

    60

    15

    5

    • 转换10000个分数所需的总比较次数

      WPL= 0.05  4+0.15  3+0.4  1+0.3  2+0.1  4 =2.05

      总比较次数=2.05*10000*2=20500*2

    WPL=5*3+15*3+40*2+30*2+10*2=220


    6 7 2
    6.7.2 哈夫曼编码树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    • 这里介绍用哈夫曼树求解数据的二进制编码。

      • 在进行数据通讯时,涉及数据编码问题。

      • 数据编码:数据与二进制字符串的转换。

        • 例如:邮局发电报,发送方将原文转换成二进制字符串,接收方将二进制字符串还原成原文。

          • 原文 电文(二进制字符串) 原文

    • 数据编码的分类:

      • 等长

      • 不等长


    • 例. 要传输的原文为树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。ABACCDA

      • 设ABCD的编码为

        A:00,B:01,C:10,D:11

      • 发送方:将ABACCDA 转换成 00010010101100

      • 接收方:将 00010010101100 还原为 ABACCDA

    • 在数据输传时,为省节费用总希望传输的二进制串尽可能短。

      • 可利用二叉树设计不等长编码


    • 不等长编码要解决的两个问题树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

      • 如何使二进制串总长最短?

        • 应用中每个字符的使用频率是不一样的。

        • 可让使用频率高的字符用较短编码,使用频率低的字符用较长编码。

      • 克服编码的二义性

        • 如: A:0,B:00,C:1,D:01

        • 发送方:将ABACCDA 转换成 000011010

        • 接收方:?


    一、哈夫曼编码树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    上述问题可通过构造哈夫曼树解决。

    • 前缀编码:任何一个字符的编码都不是另一个字符的编码的前缀。

    • 哈夫曼编码:最优前缀编码。


    100树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    0

    1

    0

    0

    1

    1

    8

    29

    14

    11

    23

    0

    1

    0

    15

    29

    42

    58

    19

    1

    0

    1

    0

    1

    8

    5

    3

    7

    • 例. 某通讯系统使用8种字符,其使用频率分别为

      构造以字符使用频率作为权值的哈夫曼树。

      • 将权值取为整数w=(5,29,7,8,14,23,3,11),按哈夫曼算法构造的一棵哈夫曼树如下:

    对应字符的编码

    a: 0110

    b: 10

    c: 1110

    d: 1111

    e: 110

    f: 00

    g: 0111

    h: 010


    二、构造哈夫曼树的算法树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    • 输入:n个权值

    • 结果:哈夫曼树


    weight树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。 parent lchild rchild

    • 设用一维数组W存储n个权值,用静态三叉链表HT存储哈夫曼树

    存储哈夫曼树的静态三叉链表类型定义

    typedef struct {

    unsigned int weight;

    unsigned int parent, lchild, rchild;

    }HTNode, *HuffmanTree;

    HTNode类型的结构变量


    0树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    13

    14

    15

    100

    8

    23

    11

    14

    29

    29

    42

    15

    19

    58

    7

    3

    5

    8

    w p lch rch

    5 9 0 0

    29 14 0 0

    7 10 0 0

    8 10 0 0

    14 12 0 0

    23 13 0 0

    3 9 0 0

    11 11 0 0

    8 11 1 7

    15 12 3 4

    19 13 8 9

    29 14 5 10

    42 15 6 11

    58 15 2 12

    100 0 13 14

    w,p,lch,rch 是weight,parent,lchild,rchild

    的缩写

    哈夫曼树

    哈夫曼树对应的静态三叉链表


    哈夫曼算法树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    void HuffmanTree(HuffmanTree &HT, int * w, int n){

    //w 存放n个字符的权值(均>0),构造赫夫曼树HT

    if (n<=1) return;

    m=2* n-1;

    HT=(HuffmanTree)malloc((m+1)*sizeof(HTNode));

    //为哈夫曼树分配存储空间

    for (p=HT, i=1; i<=n; ++i, ++p, ++w)

    * p={ * w, 0, 0, 0};

    //用给定的n个权值,

    //构造n棵只有一个根结点的二叉树


    for (; i<m; ++i, ++p) * p={ 0, 0, 0, 0}; 树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    for (i=n+1; i<=m; ++i){

    //按构造哈夫曼树的步骤2、3、4,建哈夫曼树

    Select(HT, i-1, s1, s2);

    //在HT[1..i-1] 选择parent为0且weight最小的两个结点

    //其序号分别为s1和s2。

    HT[s1]. parent =i; HT[s2].parent=i;

    HT[i].lchild=s1; HT[i].rchild=s2;

    HT[i].weight=HT[s1].weight+HT[s2].weight;

    //HT[i]存放新子树的根结点

    }

    ……


    W 5 29 7 8 14 23 3 11
    例:用哈夫曼算法构造以树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。w=(5,29,7,8,14,23,3,11)为权值的哈夫曼树

    0

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    13

    14

    15

    W

    HT

    0

    1

    2

    3

    4

    5

    6

    7

    8

    5

    29

    7

    8

    14

    23

    3

    11

    w p lch rch

    5 9 0 0

    29 14 0 0

    7 10 0 0

    8 10 0 0

    14 12 0 0

    23 13 0 0

    3 9 0 0

    11 11 0 0

    8 11 1 7

    15 12 3 4

    19 13 8 9

    29 14 5 10

    42 15 6 11

    58 15 2 12

    100 0 13 14

    算法原始数据

    算法结果数据

    权值数组W

    哈夫曼树对应的静态三叉链表HT


    w p lch rch树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    0

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    13

    14

    15

    HT

    哈夫曼算法主要步骤图示

    为哈夫曼树

    分配存储空间


    w p lch rch树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    0

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    13

    14

    15

    HT

    • 5 0 0 0

    • 29 0 0 0

    • 7 0 0 0

    • 8 0 0 0

    • 14 0 0 0

    • 23 0 0 0

    • 3 0 0 0

    • 0 0 0

    11

    23

    14

    29

    5

    3

    7

    8

    算法的第一个FOR循环的执行结果

    8棵只有一个结点的二叉树


    0树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    13

    14

    15

    HT

    100

    8

    29

    14

    23

    11

    15

    42

    58

    19

    29

    3

    5

    7

    8

    5 9 0 0

    29 14 0 0

    7 10 0 0

    8 10 0 0

    14 12 0 0

    23 13 0 0

    3 9 0 0

    11 11 0 0

    8 11 1 7

    15 12 3 4

    19 13 8 9

    29 14 5 10

    42 15 6 11

    58 15 2 12

    100 0 13 14

    静态三叉链表HT对应的哈夫曼树

    构造哈夫曼树的过程中,新生成的结点。

    完整的哈夫曼树


    HC树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    100

    0 1 1 0

    1

    2

    3

    4

    5

    6

    7

    8

    1 0

    1 1 1 0

    1 1 1 1

    1 1 0

    8

    11

    14

    29

    23

    0 0

    15

    19

    58

    29

    42

    0 1 1 1

    0 1 0

    8

    7

    3

    5

    //从叶子到根逆向求每个字符的赫夫曼编码

    HC=(HffmanCode)malloc((n+1*sizeof(char *)); //分配n个字符编码的头指针向量

    cd=(char *)malloc(n*sizeof(char));

    //分配求编码的工作空间

    cd[n-1]="/0"; //编码结束符


    for(i=1;i<=n;++i){ 树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。//逐个字符求赫夫曼编码

    start=n-1; //编码结束符位置

    //从叶子至根逆向求编码

    for(c=i, f=HT[i].parent; f!=0; c=f, f=Ht[f].parent)

    if(HT[f].lchild==c)

    cd[--start]="0";

    else cd[--start]="1";

    //为第i个字符编码分配空间

    HC[i]=(char *)malloc((n-start)*sizeof(char));

    strcpy(HC[i], &cd[start]); //从cd复制编码(串)到HC

    }

    free(cd); //释放工作空间

    }//HuffanCoding


    小结树是一种分支结构的对象,在树的概念中,对每一个结点孩子的个数没有限制,因此树的形态多种多样。

    1)二叉树的结构特性、各种存储结构的特点及适用范围

    3)遍历二叉树的递归算法

    4)二叉树线索化

    5)树的存储结构,树和森林与二叉树的转换

    6)哈夫曼树


    ad
