  1. MUSE BT - Client MusicEverywhereBlueTooth progetto Client Reti di Calcolatori LS AA 2007-2008 Acquaviva Luca - 231767

  2. Music Everywhere Bluetooth MUSE BT in 3 Parole: Bluetooth Mobilità Continuità Specifiche: • Erogare un servizio di audio streaming; • Utilizzo della tecnologia Wireless Bluetooth; • Mobilità attraverso le reti Bluetooth; Obiettivo: • Continuità del servizio a fronte di handoff orizzontali , rappresentati dallo spostamento del dispositivo da una cella ad un’altra. MUSE BT - Client –Acquaviva Luca

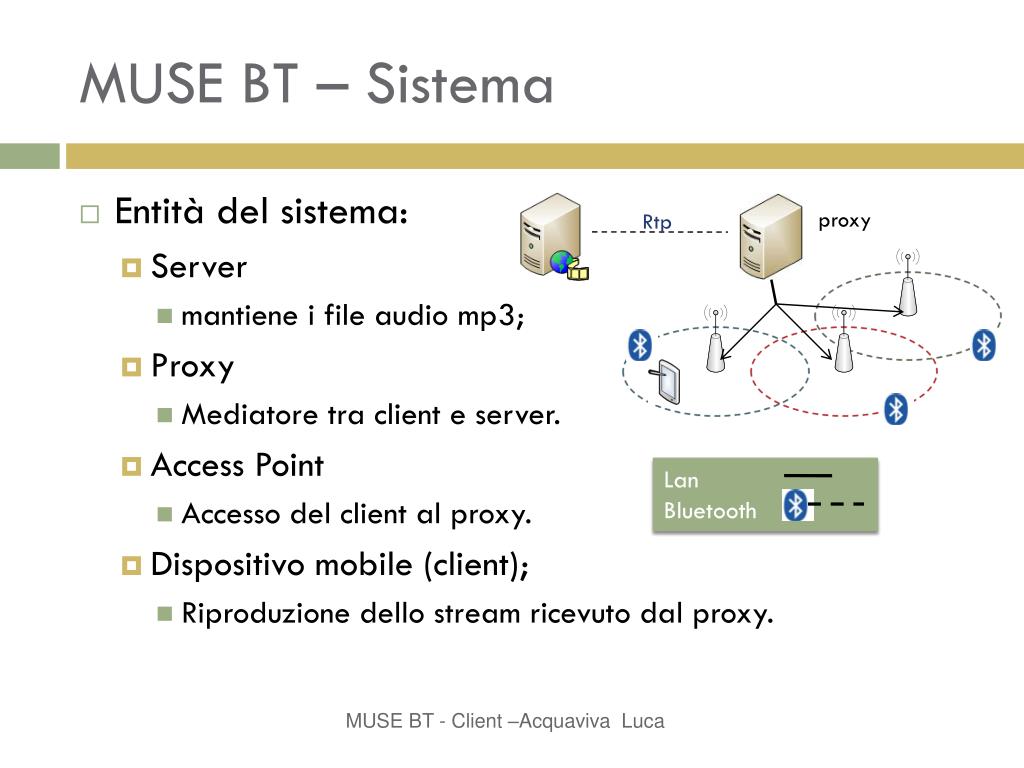

  3. MUSE BT – Sistema • Entità del sistema: • Server • mantiene i file audio mp3; • Proxy • Mediatore tra client e server. • Access Point • Accesso del client al proxy. • Dispositivo mobile (client); • Riproduzione dello stream ricevuto dal proxy. proxy Rtp Lan Bluetooth MUSE BT - Client –Acquaviva Luca

  4. MUSE BT – Infrastruttura di Rete Rtp AP Responsabilità dell’infrastruttura di rete : Trasparenza a livello di rete ; la comunicazione avviene sempre tra client e proxy indipendentemente dall’ap che fornisce copertura. AP AP handoff trasparente Soluzione: uso di bridge sugli AP per uniformare La rete tra proxy e client. MUSE BT - Client –Acquaviva Luca

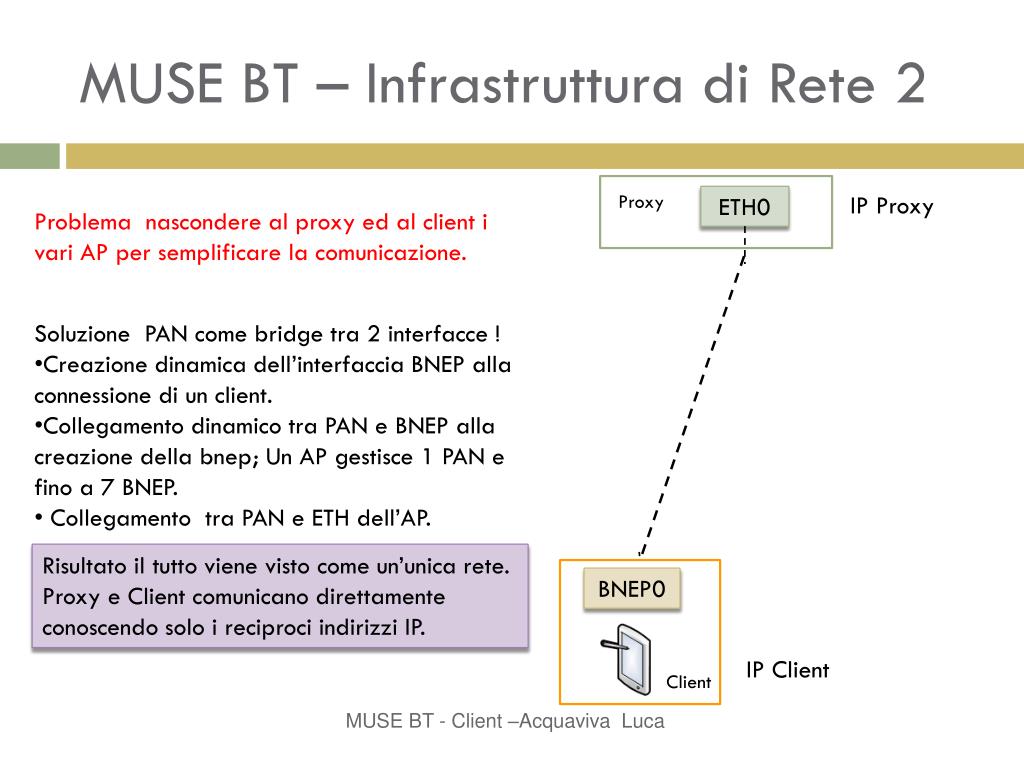

  5. MUSE BT – Infrastruttura di Rete 2 Proxy IP Proxy ETH0 Problema nascondere al proxy ed al client i vari AP per semplificare la comunicazione. AP ETH0 • Soluzione PAN come bridge tra 2 interfacce ! • Creazione dinamica dell’interfaccia BNEP alla connessione di un client. • Collegamento dinamico tra PAN e BNEP alla creazione della bnep; Un AP gestisce 1 PAN e fino a 7 BNEP. • Collegamento tra PAN e ETH dell’AP. PAN0 BNEP0 Risultato il tutto viene visto come un’unica rete. Proxy e Client comunicano direttamente conoscendo solo i reciproci indirizzi IP. BNEP0 IP Client Client MUSE BT - Client –Acquaviva Luca

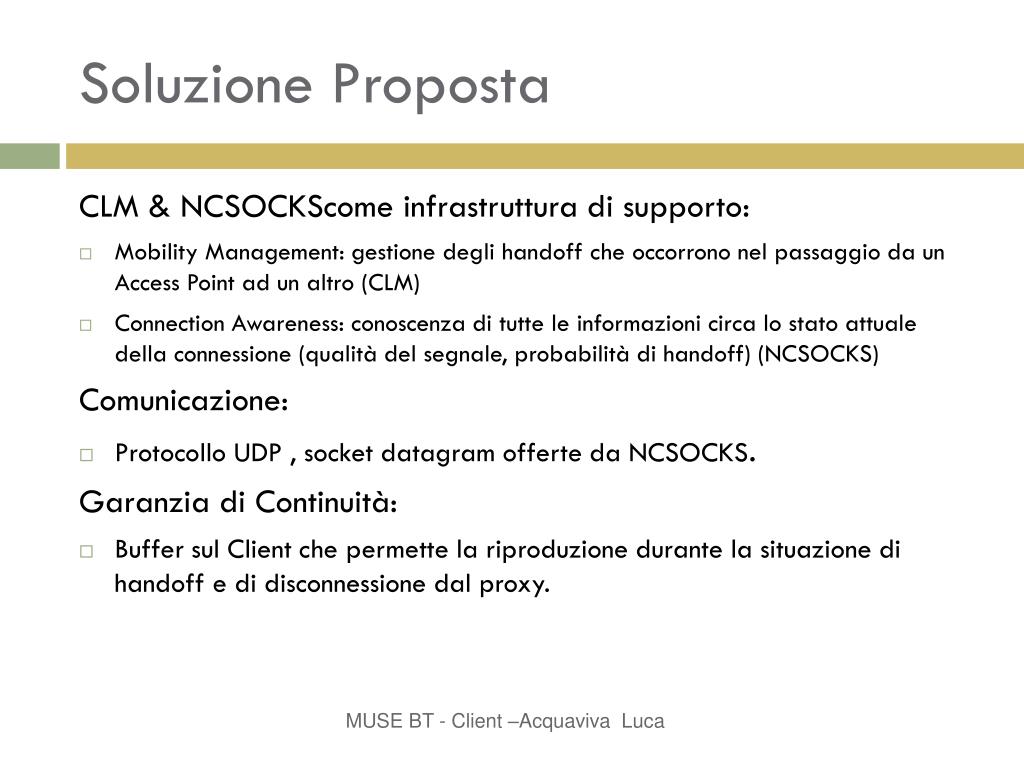

  6. Soluzione Proposta CLM & NCSOCKScome infrastruttura di supporto: • Mobility Management: gestione degli handoff che occorrono nel passaggio da un Access Point ad un altro (CLM) • Connection Awareness: conoscenza di tutte le informazioni circa lo stato attuale della connessione (qualità del segnale, probabilità di handoff) (NCSOCKS) Comunicazione: • Protocollo UDP , socket datagram offerte da NCSOCKS. Garanzia di Continuità: • Buffer sul Client che permette la riproduzione durante la situazione di handoff e di disconnessione dal proxy. MUSE BT - Client –Acquaviva Luca

  7. CLM • Mobility Management: Demone lato mobile che monitora costantemente l’area di copertura del device in cerca di AP, e che decide a quale connettersi in base: • Potenza del Segnale. • Banda disponibile. • Risultato: handoff trasparenti al client, eseguiti interamente dal CLM. MUSE BT - Client –Acquaviva Luca

  8. NCSOKCS Supporto per l’Applicazione Client che Offre: Connection Awareness: conoscenza delle informazioni relative allo stato della connessione. • primitive di comunicazione che considerano lo stato della comunicazione (estensione socket datagram) UDP. • funzionalità di notifica delle informazioni di stato della connessione e della probabilità di handoff (Connection Monitor) rilevate dal CLM. MUSE BT - Client –Acquaviva Luca

  9. Client - Buffer Circolare Buffer Circolare Client • Permette la riproduzione durante i vari handoff : continuità del servizio. Oltre la continuità • Riduzione Problemi dovuti al Jitter : sfruttando il ritardo di esecuzione introdotto dal buffer. • Ordinamento frame oltre UDP:I frame ricevuti dal client vengono memorizzati in un buffer circolare ordinandoli in base al loro numero di sequenza, risolvendo la limitazione di UDP. MUSE BT - Client – Acquaviva Luca

  10. Client - Responsabilità • Responsabilità Client: • Attivare la sessione di comunicazione con il Proxy. • Inviare le richieste delle traccie. • Concorrentemente • Ricevere e riprodurre lo stream audio , utilizzando un buffer circolare per garantire la continuità del servizio durante gli handoff . • Monitorare lo stato della connessione gestendo e notificando eventuali handoff. MUSE BT - Client –Acquaviva Luca

  11. Client - Handoff Management Problema : Il proxy non è supportato da NCSOCKS e non ha alcuna informazione sullo stato della connessione del client. Soluzione: monitorare la connessione lato cliente per fare notificare il proprio stato al proxy. • Notifica Probabile handoff (incremento buffer proxy). • Notifica inizio handoff (Sospensione Trasmissione) • Notifica Riconnessione , fine handoff. (Ripresa Trasmissione). APPL. CLIENT Proxy NCSOCKS Sharedmemory CLM MUSE BT - Client – Acquaviva Luca

  12. Client - Interazione Client/Proxy • Dopo una fase iniziale di inizializzazione della sessione. • Stream emesso dal server verso il proxy via rtp. • Proxy inoltra frame per frame tutto lo stream direttamente al client. • Client bufferizza i dati in arrivo e riproduce lo stream Buffer Circolare per Continuità del Servizio e Riduzione del Jitter. Rtp AP AP Variante cosa succede se durante la trasmissione avviene un handoff !? MUSE BT - Client – Acquaviva Luca

  13. Client - handoff !! Durante la normale erogazione del servizio il client si sposta. • Client : Richiesta di Riconnessione il sequencenumber dell’ultimo frame correttamente salvato. • Proxy: Preparazione alla trasmissione a partire dall’ultimo frame ricevuto dal Cliente. • Proxy: Invio di un ack al client. • Client: invio di un ack al proxy. • Proxy: Ripristino trasmissione. Durante la normale erogazione del servizio il client si sposta. • Client : rileva alta probabilità di handoff e la notifica al Proxy. • Proxy: aumento dinamico del buffer. • Client: Inizio handoff notifica al proxy. • Proxy: interruzzione della trasmissione ed attesa di Riconnessione. Rtp AP AP MUSE BT - Client – Acquaviva Luca

  14. Client – Test Andamento del Buffer Fase 1 Precaricamento Buffer. Fase 2 Inizio Riproduzione . Fase 3 handoff e riconnessione al nuovo AP. Inizio handoff : Sconnessione temporanea dal proxy. Fine handoff: Riconnessione al proxy. Andamento del Buffer del Client durante una prova. Prova : erogazione di uno stream audio con handoff ripetuti. Risultato: Continuità del servizio ed evidenza di qualche problema di incertezza di NCSOCKS. MUSE BT - Client – Acquaviva Luca

  15. Conclusioni • Pro • Semplificazione dello sviluppo dell’applicazione. • Handoff trasparenti allo strato applicativo. • Handoff eseguti in tempi limitati , Risparmio di risorse per la bufferizzazione. • Contro • Riscontro di problemi di incertezza nell’inizio di un handoff. • Distribuzione limitata vincolata a sistemi linux. • Difficilmente installabile su dispositivi mobili pda e smartphone. Obiettivo parallelo valutazione di ncsocks. MUSE BT - Client – Acquaviva Luca

  16. Client - Sviluppi Futuri • Estensione ed Inserimento di controlli per il flusso audio; • Adattamento del servizio in base al device; MUSE BT - Client –Acquaviva Luca

  17. Client Fine MUSE BT - Client – Acquaviva Luca
