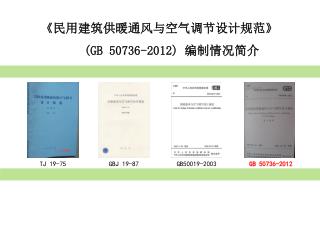

  1. 《民用建筑供暖通风与空气调节设计规范》 (GB 50736-2012) 编制情况简介 TJ 19-75 GBJ 19-87 GB50019-2003 GB 50736-2012

  2. 编 制 背 景 在暖通空调行业中,我国历史上共发布过三本规范 • 1976年发行的《工业企业采暖通风和空气调节设计规范》(TJ 19-75); • 1989年发行的《采暖通风和空气调节设计规范》(GBJ 19-87); • 2003年发布的《采暖通风和空气调节设计规范》(GB50019-2003)。 TJ 19-75 GBJ 19-87 GB50019-2003

  3. 编 制 背 景 国家工程标准化体系改革,工业与民用建筑标准体系逐步分开 民用建筑标准体系 工业建筑标准体系 民用建筑供暖通风与空气调节领域新技术、新工艺、新方法的不断出现 现 实 的需 要 住建部于2008年立项本《规范》 急需一本适合我国目前国情与对外开放需要的国家标准 暖通空调设计领域尚未解决的基础性问题较多 气候变化与人民生活水平提高导致的室内外设计计算参数的改变 2012/10/01实施 《民用建筑供暖通风与空气调节设计规范》GB 50736 — 2012 《采暖通风与空气调节设计规范》GB 50019 —2003 2012/10/01废止

  4. 编 制 背 景 中国建筑科学研究院 主编 参 编 参 编 参 编 16家科研设计单位 4所高等院校 18家生产制造和工程应用企业

  5. 适 用 范 围 • 民用建筑空调系统包括舒适性空调系统和工艺性空调系统两种。 • 舒适性空调系统指以室内人员为服务对象,目的是创造一个舒适的工作或生活环境,以利于提高工作效率或维持良好的健康水平的空调系统。 • 工艺性空调系统指以满足工艺要求为主,室内人员舒适感为辅的空调系统。 GB 50736-2012 居住建筑 办公建筑 科教建筑 医疗卫生建筑 交通邮电建筑 文体集会建筑 其他公共建筑 对于新建、改建和扩建的民用建筑,其供暖、通 风与空调设计,均应符合本规范各相关规定!

  6. 主 要 内 容 正文 十一章

  7. 主 要 内 容 附录十项

  8. 主要内容

  9. 主要内容 共计36条强制性条文

  10. 标 准 特 点 • 1.吸收了先进国家设计标准的方法与规定,借鉴了已有国家标准的有益经验,适应当前行业发展要求。 • 2.对设计提出原则要求 • 强调“节能、安全、环保、健康”的关系,为设计人员的创新实践留出空间; • 兼顾具体措施规定,提高《规范》的可操作性。 • 3.与现行建筑节能设计、供热计量规范协调统一。 • 4.较好地处理了节能与健康的关系,寻求舒适与节能的平衡。

  11. 标 准 特 点 • 5.突出解决了当前暖通空调设计中的基础和共性问题 • 气象参数更新、室内设计参数、空调负荷计算方法、供暖系统供回水参数以及间歇运行负荷附加等。 • 6.在满足室内温湿度前提下,更加突出了节能设计和质量要求。 • 7.强调新技术应用 • 对变风量、低温送风、温湿度独立控制、蒸发冷却、区域供冷、燃气三联供等新技术进行了规定,体现了标准的先进性。

  12. 主 要 难 点 1.更新了室外气象参数,扩大了气象台站的统计数量,明确了冬季通风室外计算参数的统计计算方法。 2.明确了夏季、冬季室内温湿度及新风量设计参数的确定原则及方法。 3.重新确定了供暖系统供回水设计参数,增加了毛细管网系统、户式供暖系统等新型供暖形式的有关规定。 4.提出了自然通风、复合通风的应用条件及设计原则。 5.梳理了空调冷负荷计算方法,明确了空调冷负荷简化计算方法,对行业主要负荷计算软件进行了协调。

  13. 主 要 难 点 6.开展间歇冷负荷、间歇供暖负荷计算方法研究,给出了间歇冷负荷、间歇供暖负荷的附加方法与数值。 7.对变风量、低温送风、温湿度独立控制、蒸发冷却、置换通风、空调净化等新型空调系统形式与新技术的应用条件与设计原则做出了明确的规定。 8.梳理冷水系统分类、变水量系统要求;制定了空调冷热水系统循环水泵输送能效比(ER)值;明确了区域供冷、冷热电三联供的设计要求。 9.分类分地区给出设备与管道最小保温、保冷厚度及冷凝水管道防凝露厚度选用表(附录K).

  14. 重点解析 室外空气计算参数 • 室外空气计算参数对于负荷计算而言是非常重要的基础数据 • 由于环境温度的变化,上世纪八十年代的计算参数已不适用于当前的负荷计算 • 本次规范编制所使用的原始数据来自国家气象信息中心气象资料室。 • 1981年~2010年的冬季各项温度上升较明显,以北京为例,供暖计算温度为-6.9℃,已经突破了-7℃,考虑到近两年来冬季气温较往年同期有所下降,编制组选用1971年~2000年的数据整理计算形成了附录A 环境温度变化 准确性差 GBJ 19-87 室外计算参数 GB 50736-2012 原数据 2009年 1971~2000年 数据连贯性好 国家气象信息中心气象数据 比较 原数据 1981~2010年 温度跨度较大 2010年 比较

  15. 重点解析 舒适与节能的室内设计参数 • 在满足舒适的条件下尽量考虑节能,因此选择偏冷(-1≤PMV≤0)的环境,将冬季供暖设计温度范围定在18℃~24℃。 • 不同功能房间对室内热舒适要求不同,分级给出室内设计参数 • 热舒适度等级由业主在确定建筑方案时选择。 负荷计算 设备选型 节能 舒适性 分级给出室内参数 18 - 20℃ 18 - 24℃

  16. 重点解析 民用建筑室内设计新风量 Yaglou、Fanger、Jokl M.V. GB 50736-2012 公共建筑主要房间每人所需最小新风量 关于“每人所需最小新风量”的讨论涉及两类主要观点: 1. 消除异味和污染物,保证人的健康舒适; 2. 尽可能减少疾病传播

  17. 重点解析 散热器供暖供回水温度 • 合理降低建筑物供暖系统的热媒参数,利于提高散热器供暖的舒适程度和节能。 • 近年来,国内已开始提倡低温连续供热,出现了降低热媒温度的趋势。 • 国外集中供热系统的二次网供回水设计参数存在向低温供热发展的趋势 • 丹麦、芬兰、德国、波兰和韩国等国家其纬度与中国北方供暖城市的纬度相近。 95℃/70℃ 70/40℃、70/50℃ 80/60℃、75/65℃ 国外二次网供回水温度 散热器采暖 75℃/50℃ (85℃/60℃) 舒适性好 节能降耗

  18. 重点解析 复合通风 定义:复合通风系统是指自然通风和机械通风在一天的不同时刻或一年的不同季节里,在满足热舒适和室内空气质量的前提下交替或联合运行的通风系统。 自然通风 机械 通风 提高机械通风系统的节能率 增加自然通风系统的可靠运行和保险系数 适用于净高大于5m且体积大于1万m3的大空间建筑及住宅、办公室、教室等易于在外墙上开窗并通过室内人员自行调节实现自然通风的房间。 节约风机和制冷能耗约10% - 50%

  19. 重点解析 空调冷负荷计算 国内商业负荷计算软件 两家美国主流商业软件 • 空调冷负荷的计算是暖通空调设备选型的基础,其准确性对整个建筑的节能情况、运行效果都影响很大; • 一种准确、有效、合理的空调冷负荷计算方法对于暖通空调行业至关重要; 对比处理43个算例及近千组数据 计算软件 统一改进 计算方法 传递函数法 完善 谐波反应法 两种方法可以互相验证、共同存在 提高了负荷计算的准确性

  20. 重点解析 空气调节系统 规范分别对全空气定风量空调系统、全空气变风量空调系统、风机盘管加新风空调系统、多联机空调系统、低温送风空调系统、温湿度独立控制空调系统、蒸发冷却空调系统、直流式(全新风)空调系统的选择原则及设计进行了规定。 技术经济比较 空调 系统 全年能耗分析

  21. 重点解析 冷源与热源 客观全面地对冷热源方案进行技术经济比较分析,以可持续发展的思路确定 合理的冷热源方案。 定/变流量一级泵水系统 可持续发展 GB 50736-2012 规定 水系统参数制定 水泵耗电输热比 方案比较 方案确定 规定 规定 蓄冷空调系统 温湿度独立控制空调系统 蒸发冷却或天然冷源制取空调冷 水 采用辐射供冷末端设备 采用市政热力或锅炉供应的一次热源通过换热器加热的二次空调热水 采用直燃式冷/ 温水机组 空气源热泵 地源热泵 区域供冷系统

  22. 重点解析 检测与监控 9、检测与监控 比 较 检测与监控系统 计算机远程控制 就地仪表自动控制 就地仪表手动控制

  23. 重点解析 消声与隔振、绝热与防腐

  24. 欢迎质疑 谢谢!
