  1. Démarrage Max100D/200

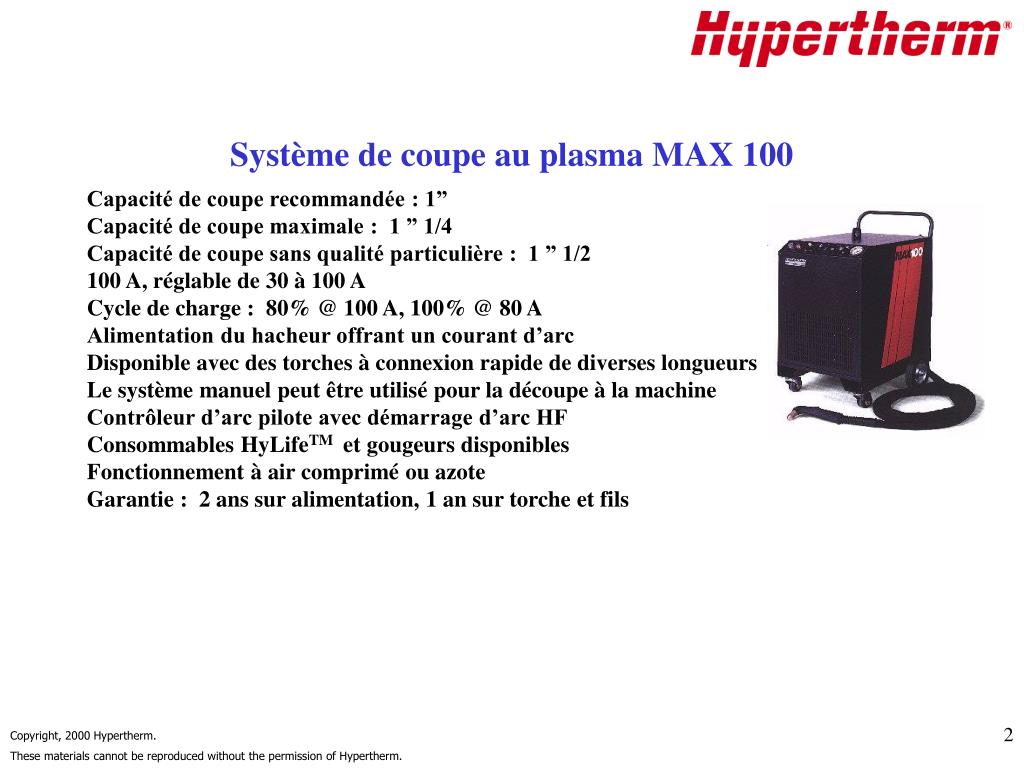

  2. Système de coupe au plasma MAX 100 Capacité de coupe recommandée : 1” Capacité de coupe maximale : 1 ” 1/4 Capacité de coupe sans qualité particulière : 1 ” 1/2 100 A, réglable de 30 à 100 A Cycle de charge : 80% @ 100 A, 100% @ 80 A Alimentation du hacheur offrant un courant d’arc Disponible avec des torches à connexion rapide de diverses longueurs Le système manuel peut être utilisé pour la découpe à la machine Contrôleur d’arc pilote avec démarrage d’arc HF Consommables HyLifeTM et gougeurs disponibles Fonctionnement à air comprimé ou azote Garantie : 2 ans sur alimentation, 1 an sur torche et fils

  3. Jeu de consommables de torche MAX100PAC130

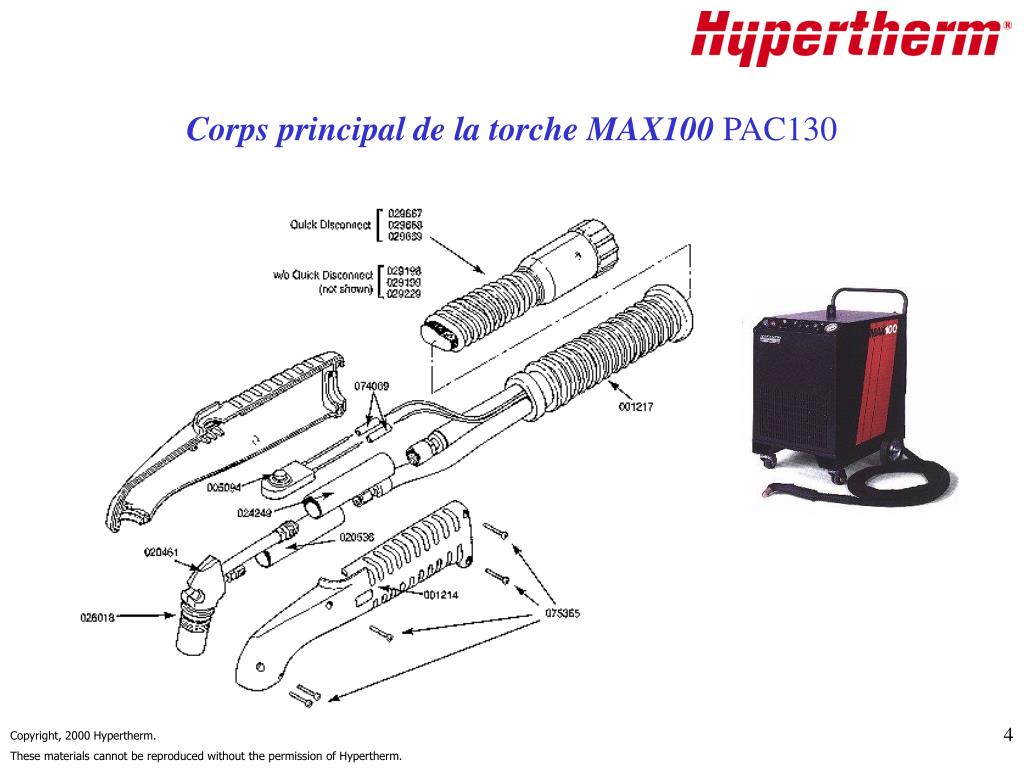

  4. Corps principal de la torche MAX100PAC130

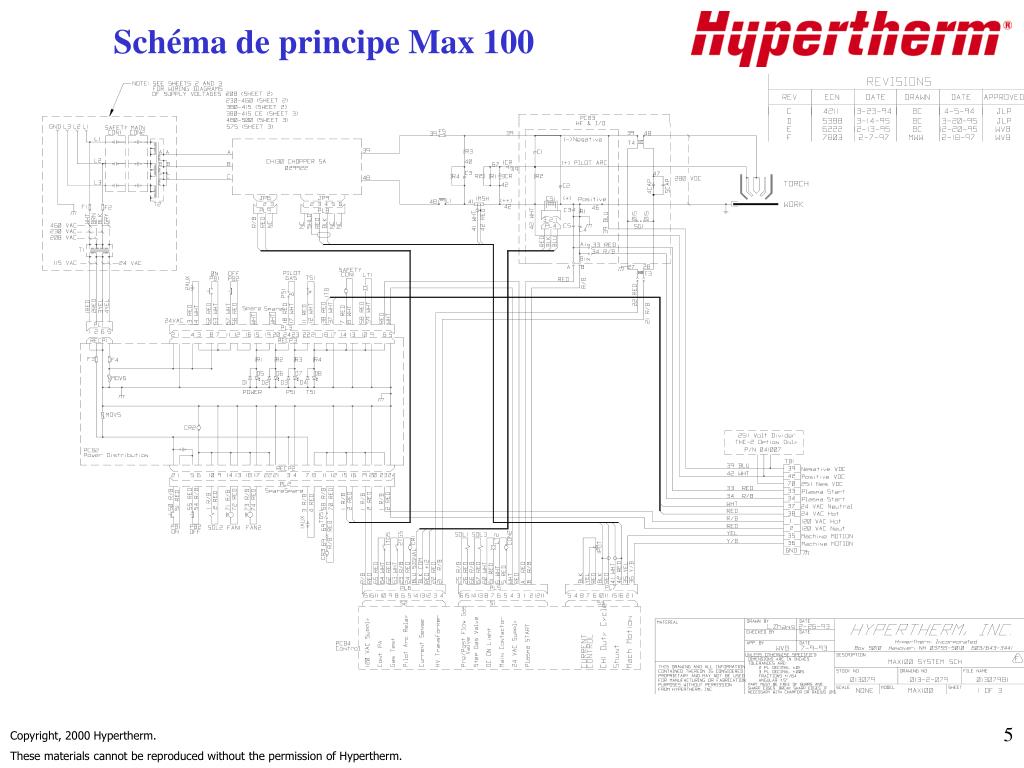

  5. Schéma de principe Max 100

  6. Max 100 - Schéma de principe gaz

  7. Système de coupe au plasma MAX100D Capacité de coupe recommandée : 1” Capacité de coupe maximale : 1 ” 1/4 Capacité de coupe sans qualité particulière : 1 ” 1/2 100 A, réglable de 30 à 100 A Cycle de charge : 80% @ 100 A, 100% @ 80 A Alimentation du hacheur offrant un courant d’arc régulier Disponible avec des torches à connexion rapide de diverses longueurs Le système machine peut être utilisé pour la découpe à la main Contrôleur d’arc pilote avec démarrage d’arc HF Fonctionnement avec double gaz : air comprimé, azote, mélange argon/hydrogène et CO2 Consommables HyLifeTM et gougeurs disponibles Système supérieur pour découpe d’acier inoxydable et rainurage Garantie : 2 ans sur alimentation, 1 an sur torche et fils

  8. Jeu consommables de torche MAX100DPAC160

  9. Corps principal de la torche MAX100DPAC160

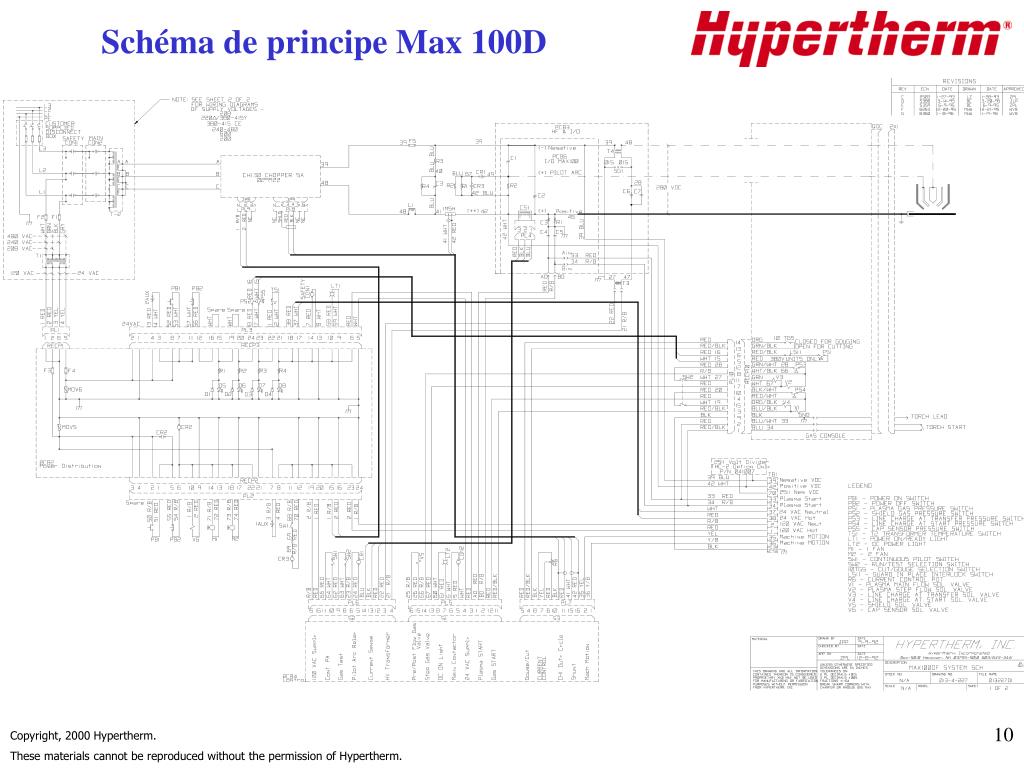

  10. Schéma de principe Max 100D

  11. Max 100D - Schéma de principe gaz (1/2)

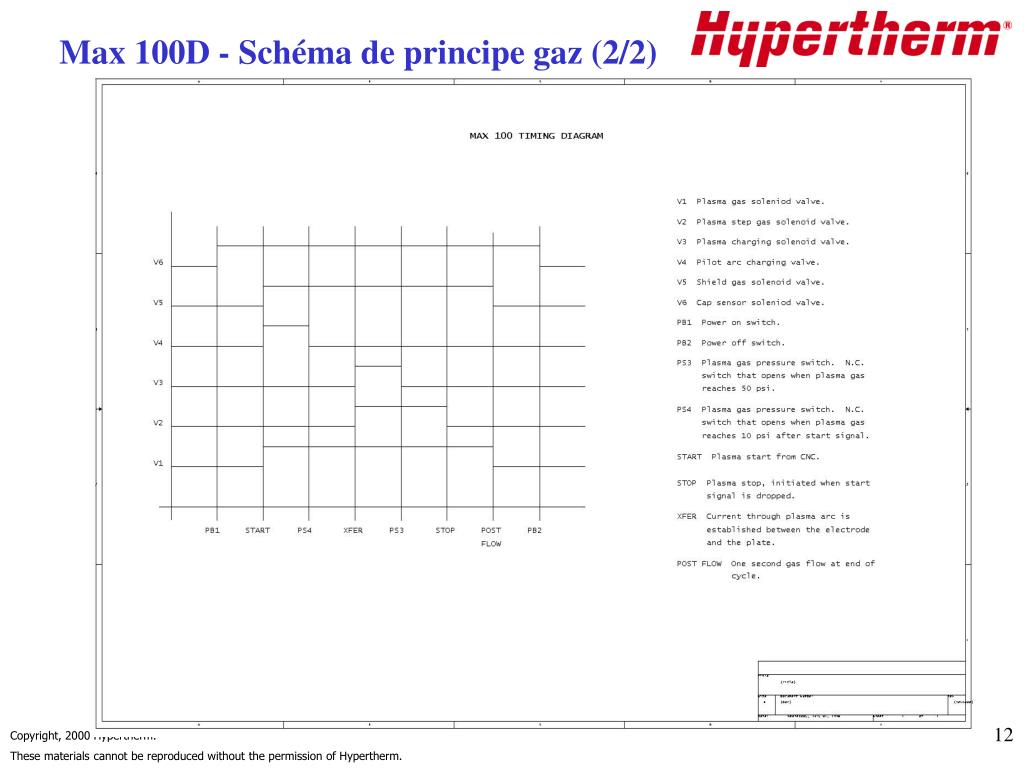

  12. Max 100D - Schéma de principe gaz (2/2)

  13. Système de coupe au plasma MAX200 Capacité de coupe recommandée : 1- 1/2” Capacité de coupe maximale : 2 ” Capacité de coupe sans qualité particulière : 2” 1/2 200 A, réglable de 40 à 200 A Cycle de charge : 100% @ 200 A Alimentation du hacheur offrant un courant d’arc régulier Le système manuel peut être utilisé pour la découpe à la machine Démarrage d’arc HF Consommables HyLifeTM et gougeurs disponibles Fonctionnement avec double gaz : oxygène, air comprimé, azote, mélange argon/hydrogène et CO2 Torche refroidie à l’eau Garantie : 2 ans sur alimentation, 1 an sur torche et fils

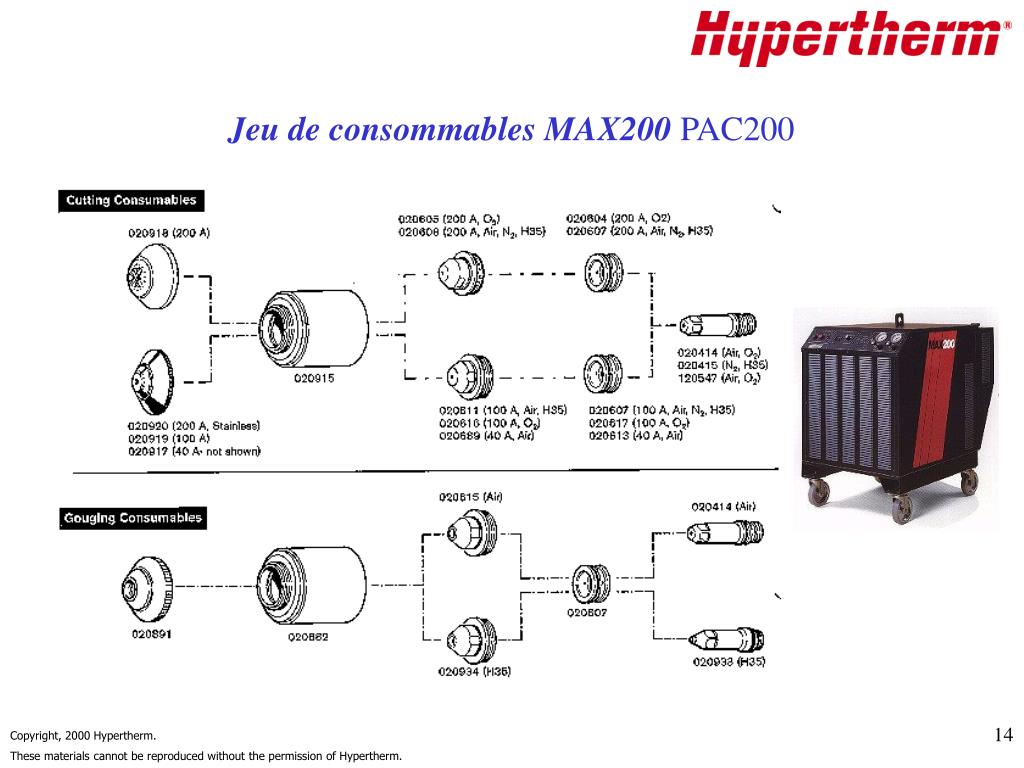

  14. Jeu de consommables MAX200PAC200

  15. Corps principal de la torche MAX200PAC200

  16. Max 200 - Schéma de principe système (1/6)

  17. Max 200 - Schéma de principe système (2/6)

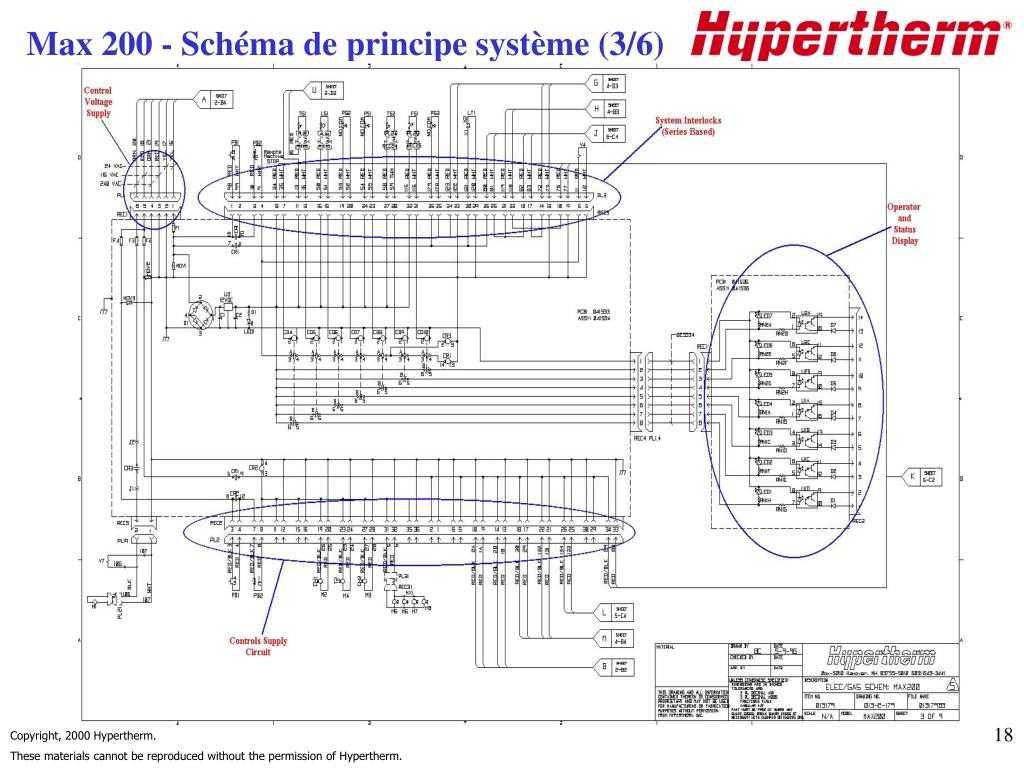

  18. Max 200 - Schéma de principe système (3/6)

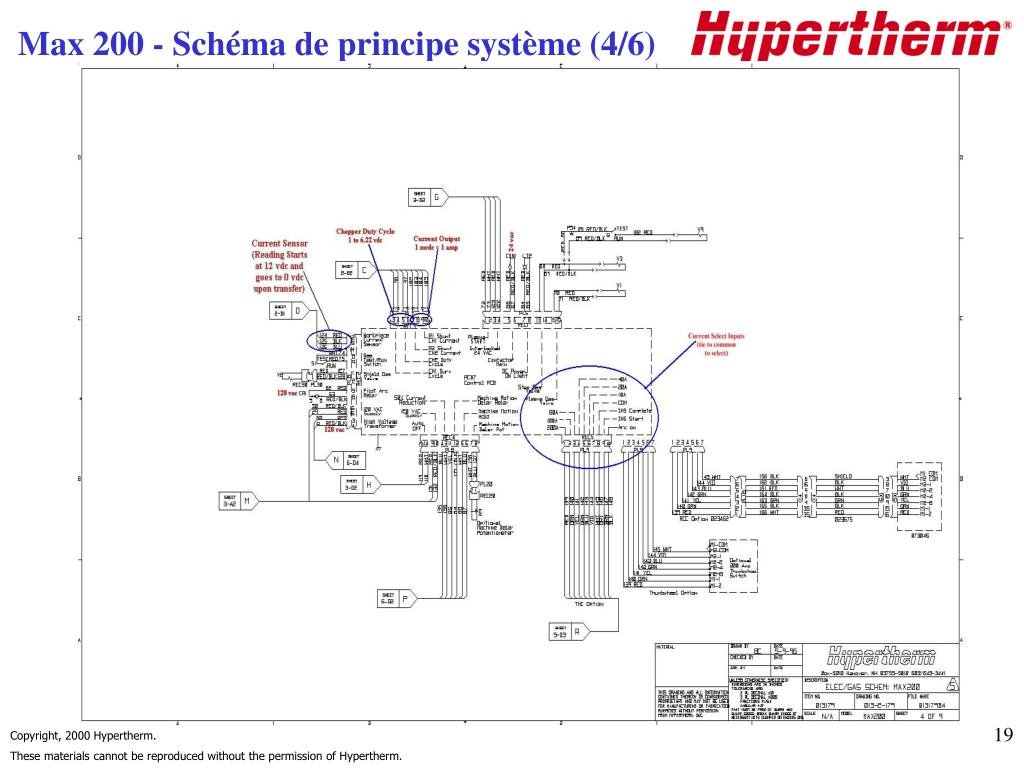

  19. Max 200 - Schéma de principe système (4/6)

  20. Max 200 - Schéma de principe système (5/6)

  21. Max 200 - Schéma de principe système (6/6)

  22. Max 200 - Schéma de principe gaz

  23. Fin Max100D/200
