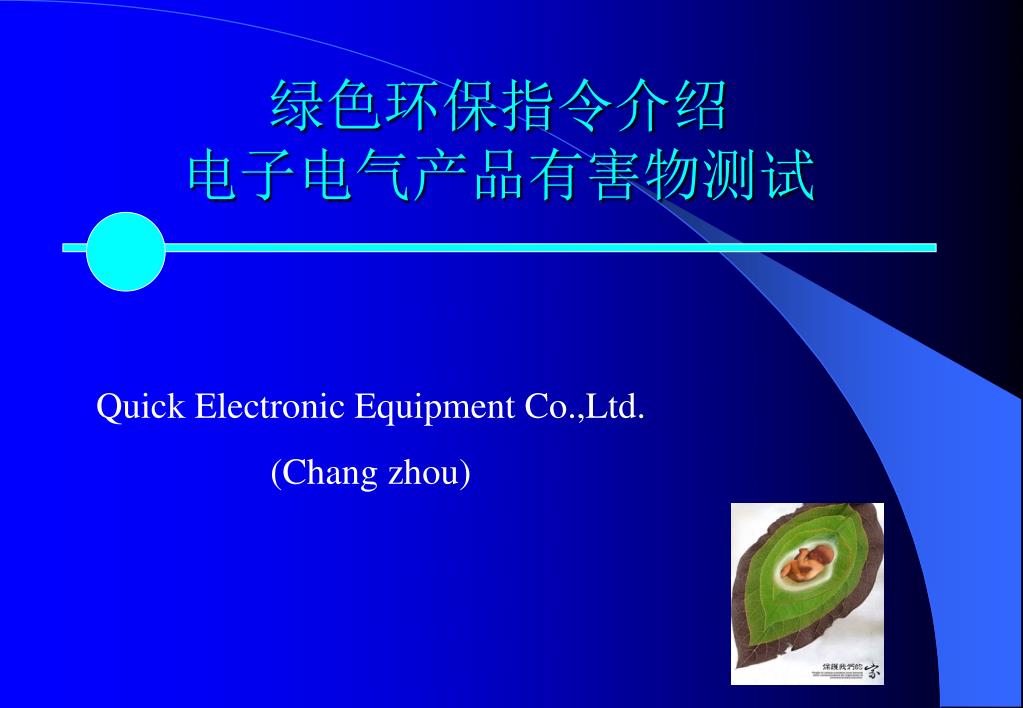

  1. 绿色环保指令介绍电子电气产品有害物测试 Quick Electronic Equipment Co.,Ltd. (Chang zhou)

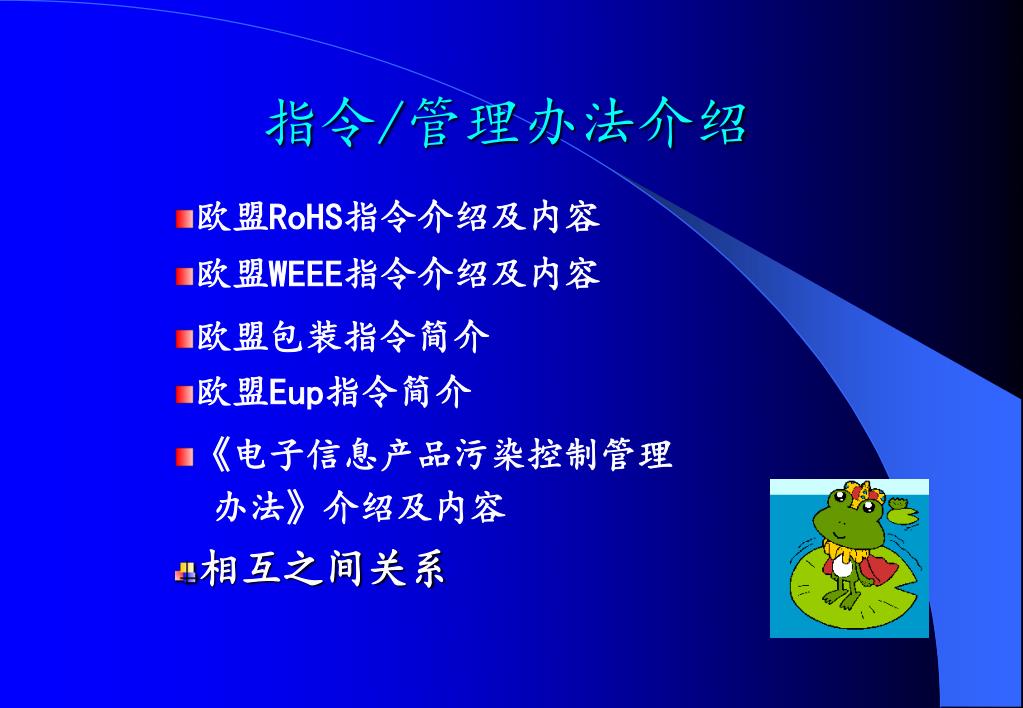

  2. 指令/管理办法介绍 欧盟RoHS指令介绍及内容 欧盟WEEE指令介绍及内容 欧盟包装指令简介 欧盟Eup指令简介 《电子信息产品污染控制管理 办法》介绍及内容 相互之间关系

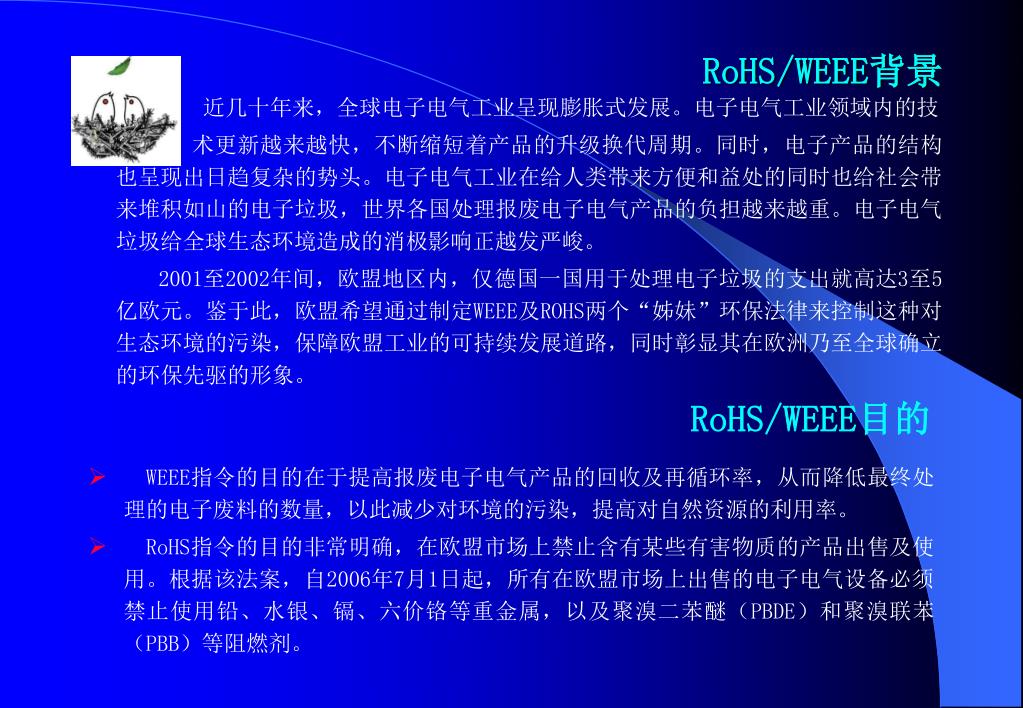

  3. RoHS/WEEE背景 近几十年来,全球电子电气工业呈现膨胀式发展。电子电气工业领域内的技 术更新越来越快,不断缩短着产品的升级换代周期。同时,电子产品的结构也呈现出日趋复杂的势头。电子电气工业在给人类带来方便和益处的同时也给社会带来堆积如山的电子垃圾,世界各国处理报废电子电气产品的负担越来越重。电子电气垃圾给全球生态环境造成的消极影响正越发严峻。 2001至2002年间,欧盟地区内,仅德国一国用于处理电子垃圾的支出就高达3至5亿欧元。鉴于此,欧盟希望通过制定WEEE及ROHS两个“姊妹”环保法律来控制这种对生态环境的污染,保障欧盟工业的可持续发展道路,同时彰显其在欧洲乃至全球确立的环保先驱的形象。 RoHS/WEEE目的 • WEEE指令的目的在于提高报废电子电气产品的回收及再循环率,从而降低最终处理的电子废料的数量,以此减少对环境的污染,提高对自然资源的利用率。 • RoHS指令的目的非常明确,在欧盟市场上禁止含有某些有害物质的产品出售及使用。根据该法案,自2006年7月1日起,所有在欧盟市场上出售的电子电气设备必须禁止使用铅、水银、镉、六价铬等重金属,以及聚溴二苯醚(PBDE)和聚溴联苯(PBB)等阻燃剂。

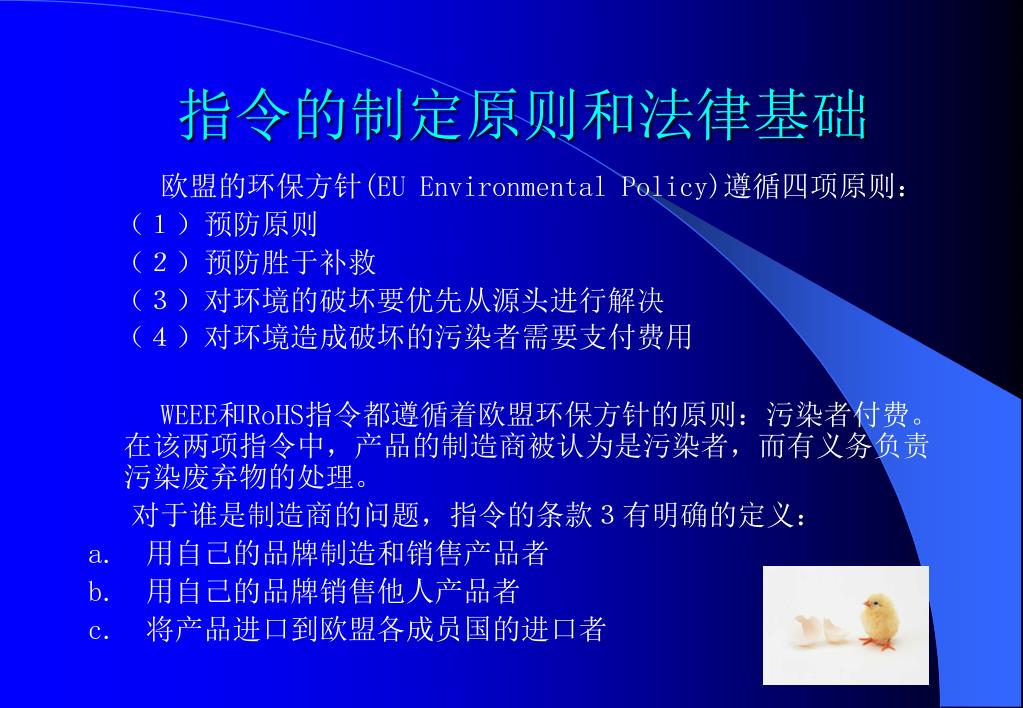

  4. 指令的制定原则和法律基础 欧盟的环保方针(EU Environmental Policy)遵循四项原则:  (1)预防原则  (2)预防胜于补救  (3)对环境的破坏要优先从源头进行解决  (4)对环境造成破坏的污染者需要支付费用 WEEE和RoHS指令都遵循着欧盟环保方针的原则:污染者付费。在该两项指令中,产品的制造商被认为是污染者,而有义务负责污染废弃物的处理。   对于谁是制造商的问题,指令的条款3有明确的定义: a. 用自己的品牌制造和销售产品者 b. 用自己的品牌销售他人产品者 c. 将产品进口到欧盟各成员国的进口者

  5. ROHS内容及对象 • 《RoHS》指令的基本内容是从2006年7月1日起,在新投放市场的电气电子设备产品中,禁止或限制使用铅、汞、镉、六价铬、多溴二苯醚(PBDE)和多溴联苯(PBB)等六种有害物质。 • 含量限制量:各均匀材质部分中含有的铅、六价铬、汞、PBB与PBDE含量低于1000ppm,镉的含量低于100ppm。 • 对象:正常运行而依赖于电流或电磁场工作的设备和指令2002/96/EC(WEEE)附件ⅠA中列出的能产生、传输和测量电流和电磁场的设备,且这些设备的设计电压是交流电不超过1000伏特,直流电不超过1500伏特;

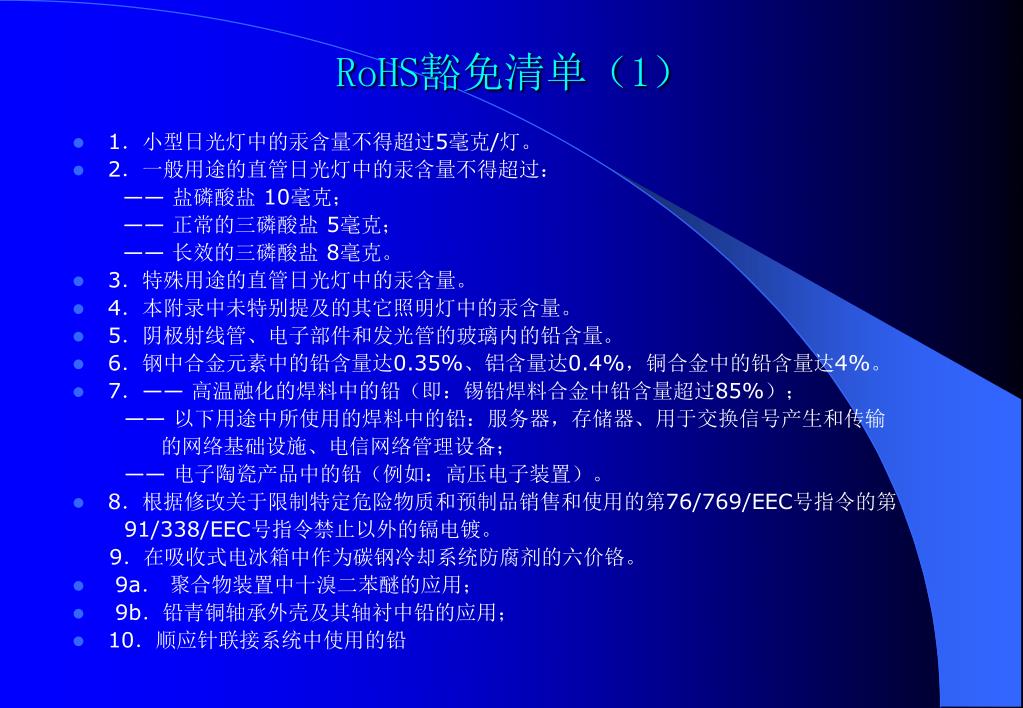

  6. RoHS豁免清单(1) • 1.小型日光灯中的汞含量不得超过5毫克/灯。 • 2.一般用途的直管日光灯中的汞含量不得超过: —— 盐磷酸盐 10毫克; —— 正常的三磷酸盐 5毫克; —— 长效的三磷酸盐 8毫克。 • 3.特殊用途的直管日光灯中的汞含量。 • 4.本附录中未特别提及的其它照明灯中的汞含量。 • 5.阴极射线管、电子部件和发光管的玻璃内的铅含量。 • 6.钢中合金元素中的铅含量达0.35%、铝含量达0.4%,铜合金中的铅含量达4%。 • 7.—— 高温融化的焊料中的铅(即:锡铅焊料合金中铅含量超过85%); —— 以下用途中所使用的焊料中的铅:服务器,存储器、用于交换信号产生和传输 的网络基础设施、电信网络管理设备; —— 电子陶瓷产品中的铅(例如:高压电子装置)。 • 8.根据修改关于限制特定危险物质和预制品销售和使用的第76/769/EEC号指令的第 91/338/EEC号指令禁止以外的镉电镀。 9.在吸收式电冰箱中作为碳钢冷却系统防腐剂的六价铬。 • 9a. 聚合物装置中十溴二苯醚的应用; • 9b.铅青铜轴承外壳及其轴衬中铅的应用; • 10.顺应针联接系统中使用的铅

  7. RoHS豁免清单(2) • 11.根据在第7(2)条中提及的程序,欧盟委员会应评价以下方面的应用 -----特殊用途的直管日光灯中的汞; -----灯泡。 • 12.热导枪钉模组涂层中所用的铅 • 13.光学玻璃及滤光玻璃中所用的铅及镉。 • 14. 微处理器针脚及封装联接所使用的含两种以上组分的焊料中的铅(铅含量在80%与 85%之间)。 • 15. 集成电路倒装芯片封装中半导体芯片及载体之间形成可靠联接所用焊料中的铅。 • 16. 线形白炽灯硅酸盐灯管中的铅; • 17. 用于专业复印设备的高强度放电灯(HID)中用作激发的卤素铅; • 18. 当放电灯被用作含磷的仿日晒灯(sun tanning lamps),比如含有 BSP(BaSi2O5:Pb),以及用于重氮复印、平版印刷、捕虫器、光化学和食物加工 过程的特种灯,.含有磷时,比如SMS ((Sr,Ba)2MgSi2O7:Pb),放电灯中的荧光 粉触媒剂的铅含量在其重量的1%或以下; • 19. 紧凑型节能灯(ESL)中作为主要汞齐合金的特定成分(PbBiSn-Hg和PbinSg-Hg)中 的铅以及作为辅助汞合金PbSn-Hg中的铅; • 20. 液晶显示器(LCD)用于连接平面荧光灯前后基片用的玻璃中的氧化铅。 * 本清单截止日期为2006年5月!

  8. WEEE内容 2005年8月13起欧盟所有成员国及其公民都有回收和处理废旧家用电器和电子产品的义务。 • 生产商(包括进口商和经销商)必须在法律意义上承担支付自己报废产品回收费用的责任。 • 消费者自此日期之后也不能简单地把报废电器电子产品当作未分类的废弃物一扔了事。当购买一件新产品时,他们可以在一对一的基础上把旧的电器电子产品送回商店以及其他收集点免费进行处理。 *标识 欧盟市场销售的所有需要回收和处理的家电和电子产品将必须贴有打叉的垃圾桶图案的特殊标签,以提醒消费者该产品不能随便弃置!

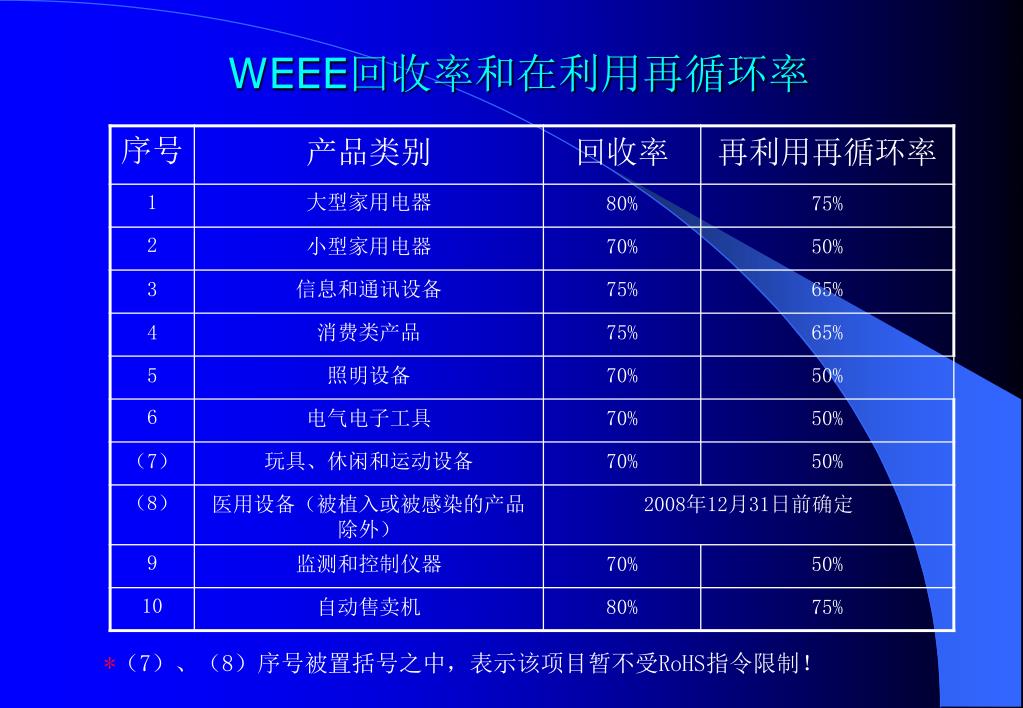

  9. WEEE回收率和在利用再循环率 *(7)、(8)序号被置括号之中,表示该项目暂不受RoHS指令限制!

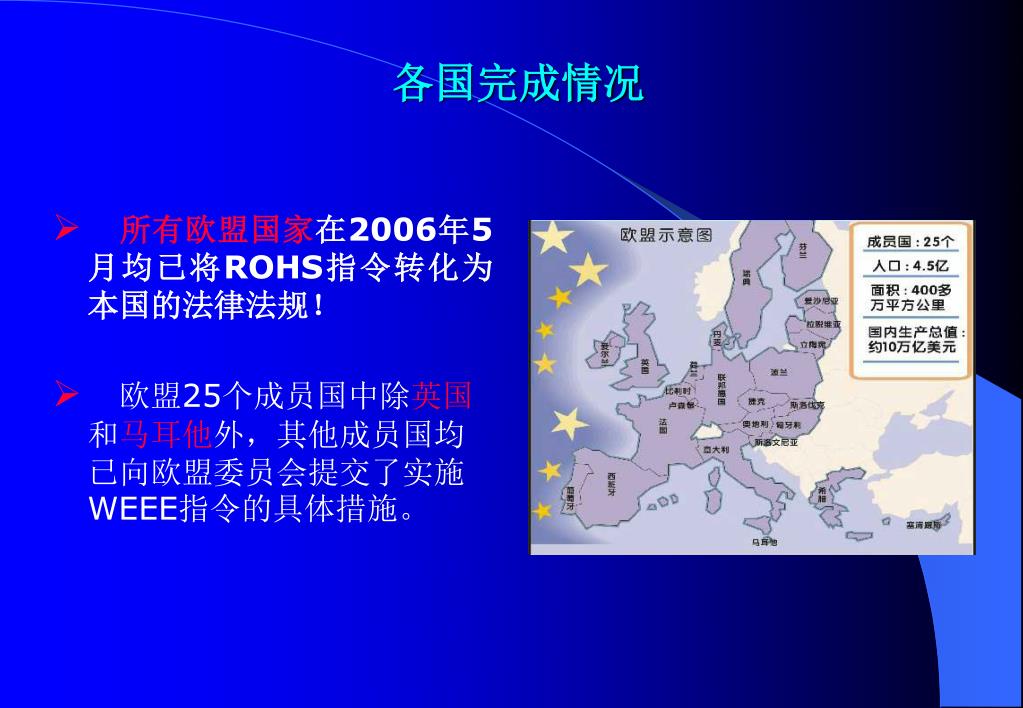

  10. 各国完成情况 • 所有欧盟国家在2006年5月均已将ROHS指令转化为本国的法律法规! • 欧盟25个成员国中除英国和马耳他外,其他成员国均已向欧盟委员会提交了实施WEEE指令的具体措施。

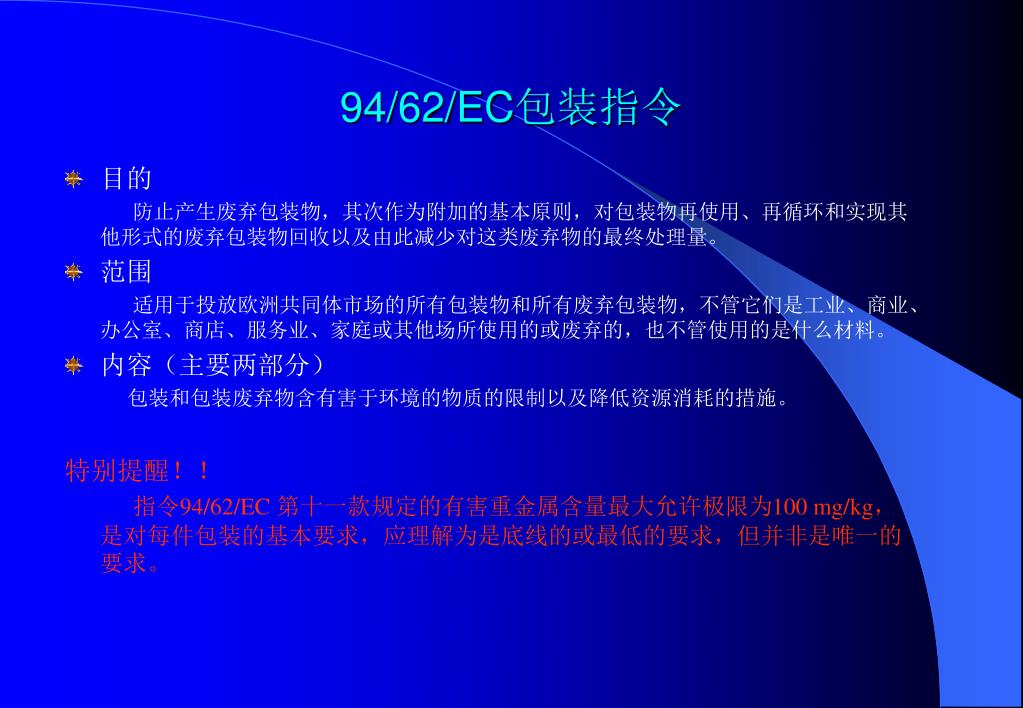

  11. 94/62/EC包装指令 • 目的 防止产生废弃包装物,其次作为附加的基本原则,对包装物再使用、再循环和实现其他形式的废弃包装物回收以及由此减少对这类废弃物的最终处理量。 • 范围 适用于投放欧洲共同体市场的所有包装物和所有废弃包装物,不管它们是工业、商业、办公室、商店、服务业、家庭或其他场所使用的或废弃的,也不管使用的是什么材料。 • 内容(主要两部分) 包装和包装废弃物含有害于环境的物质的限制以及降低资源消耗的措施。 特别提醒!! 指令94/62/EC 第十一款规定的有害重金属含量最大允许极限为100 mg/kg,是对每件包装的基本要求,应理解为是底线的或最低的要求,但并非是唯一的要求。

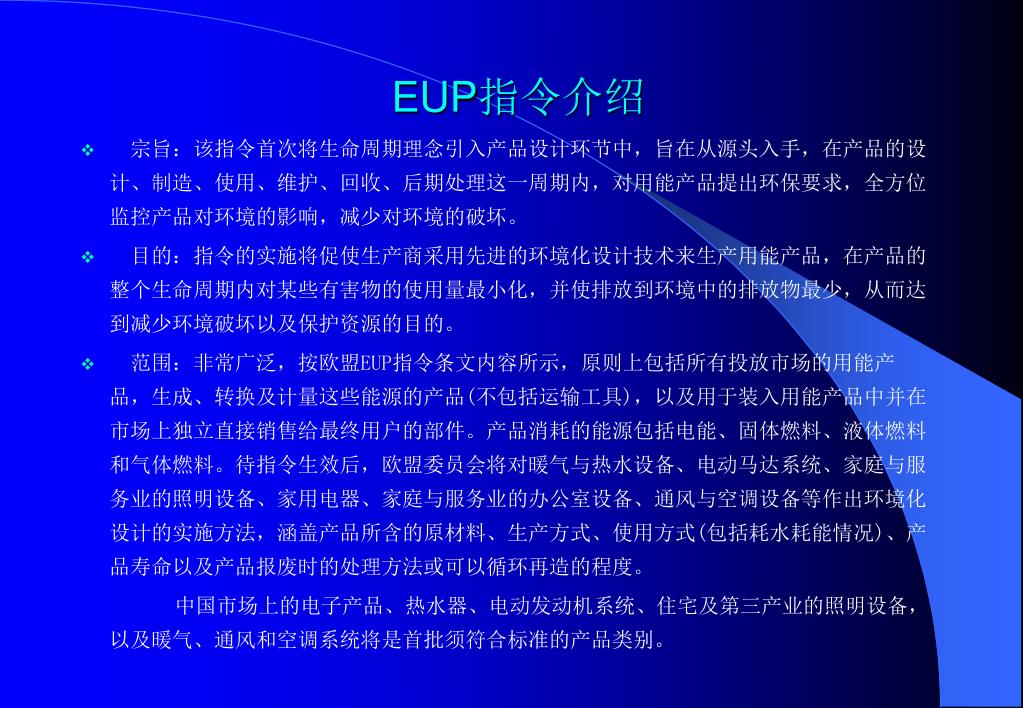

  12. EUP指令介绍 • 宗旨:该指令首次将生命周期理念引入产品设计环节中,旨在从源头入手,在产品的设计、制造、使用、维护、回收、后期处理这一周期内,对用能产品提出环保要求,全方位监控产品对环境的影响,减少对环境的破坏。 • 目的:指令的实施将促使生产商采用先进的环境化设计技术来生产用能产品,在产品的整个生命周期内对某些有害物的使用量最小化,并使排放到环境中的排放物最少,从而达到减少环境破坏以及保护资源的目的。 •  范围:非常广泛,按欧盟EUP指令条文内容所示,原则上包括所有投放市场的用能产品,生成、转换及计量这些能源的产品(不包括运输工具),以及用于装入用能产品中并在市场上独立直接销售给最终用户的部件。产品消耗的能源包括电能、固体燃料、液体燃料和气体燃料。待指令生效后,欧盟委员会将对暖气与热水设备、电动马达系统、家庭与服务业的照明设备、家用电器、家庭与服务业的办公室设备、通风与空调设备等作出环境化设计的实施方法,涵盖产品所含的原材料、生产方式、使用方式(包括耗水耗能情况)、产品寿命以及产品报废时的处理方法或可以循环再造的程度。    中国市场上的电子产品、热水器、电动发动机系统、住宅及第三产业的照明设备,以及暖气、通风和空调系统将是首批须符合标准的产品类别。

  13. ROHS/WEEE/EUP关系 EuP指令 (Aug 2007) RoHS指令 (July 2006) WEEE指令 (Aug 2005) 产品设计 生产 周期完结 应用 物料采购 回收、减少 再用、循环 循环使用

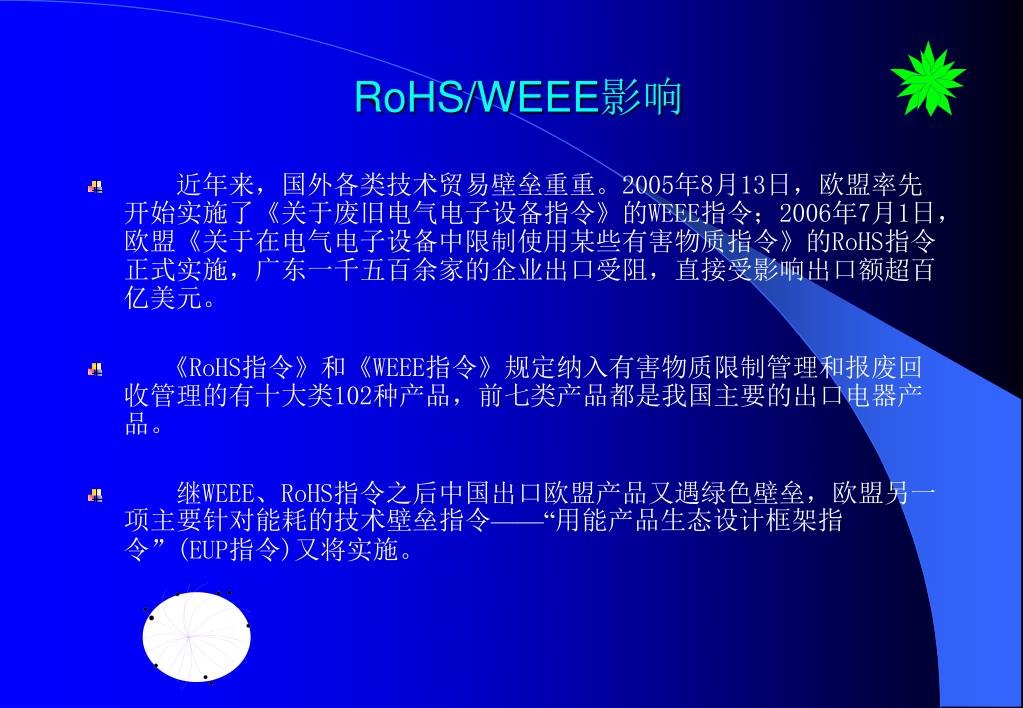

  14. RoHS/WEEE影响 • 近年来,国外各类技术贸易壁垒重重。2005年8月13日,欧盟率先开始实施了《关于废旧电气电子设备指令》的WEEE指令;2006年7月1日,欧盟《关于在电气电子设备中限制使用某些有害物质指令》的RoHS指令正式实施,广东一千五百余家的企业出口受阻,直接受影响出口额超百亿美元。 • 《RoHS指令》和《WEEE指令》规定纳入有害物质限制管理和报废回收管理的有十大类102种产品,前七类产品都是我国主要的出口电器产品。 • 继WEEE、RoHS指令之后中国出口欧盟产品又遇绿色壁垒,欧盟另一项主要针对能耗的技术壁垒指令——“用能产品生态设计框架指令”(EUP指令)又将实施。

  15. 电子信息产品污染控制管理办法 目的和意义 (一)将电子信息产品污染防治作为废旧电子信息产品回收处理再利用工作的基础性工作,体现“污染防治,预防在先”环境保护原则,落实“从源头抓起”的工作思路; (二)将电子信息产品污染防治纳入行业管理,法制化; (三)实现有毒有害物质在电子信息产品中的替代或减量化,保护环境,节约资源; (四)实现电子信息产业结构调整,产品升级换代,确保电子信息产业可持续发展 (五)积极应对欧盟两指令。

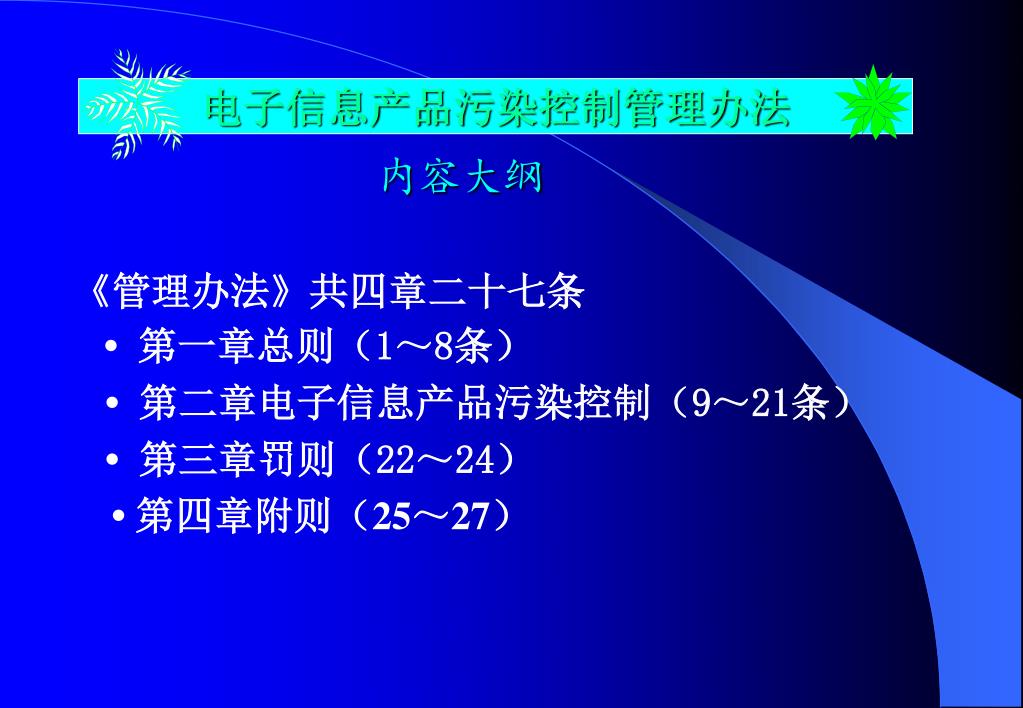

  16. 电子信息产品污染控制管理办法 内容大纲 《管理办法》共四章二十七条 •第一章总则(1~8条) •第二章电子信息产品污染控制(9~21条) •第三章罚则(22~24) •第四章附则(25~27)

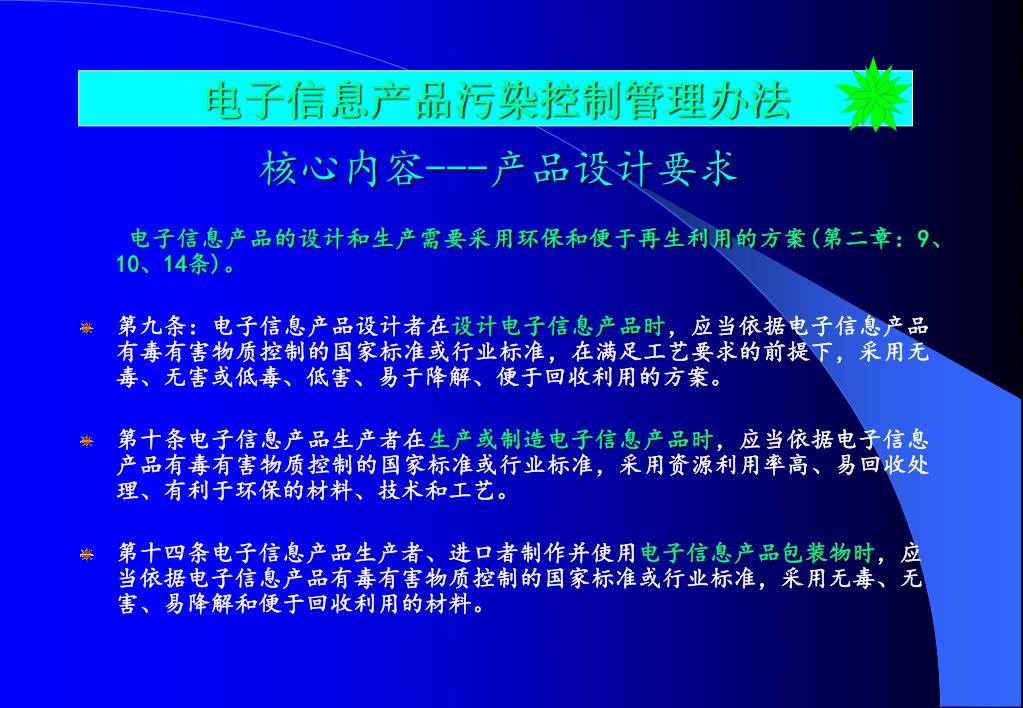

  17. 核心内容---产品设计要求 电子信息产品污染控制管理办法 电子信息产品的设计和生产需要采用环保和便于再生利用的方案(第二章:9、10、14条)。 • 第九条:电子信息产品设计者在设计电子信息产品时,应当依据电子信息产品有毒有害物质控制的国家标准或行业标准,在满足工艺要求的前提下,采用无毒、无害或低毒、低害、易于降解、便于回收利用的方案。 • 第十条电子信息产品生产者在生产或制造电子信息产品时,应当依据电子信息产品有毒有害物质控制的国家标准或行业标准,采用资源利用率高、易回收处理、有利于环保的材料、技术和工艺。 • 第十四条电子信息产品生产者、进口者制作并使用电子信息产品包装物时,应当依据电子信息产品有毒有害物质控制的国家标准或行业标准,采用无毒、无害、易降解和便于回收利用的材料。

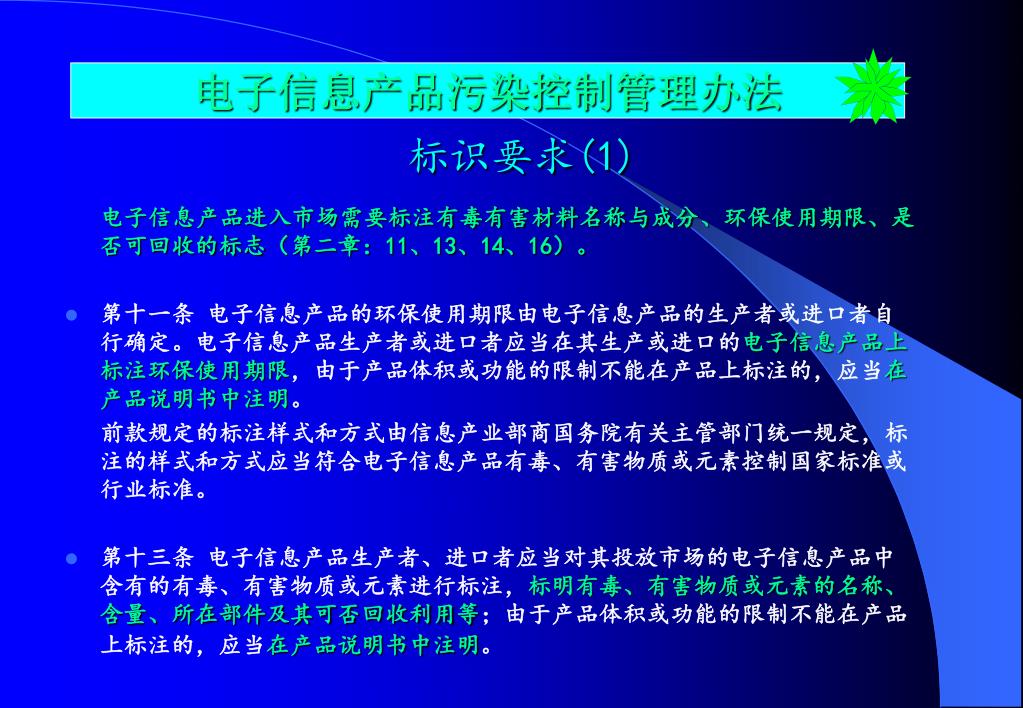

  18. 电子信息产品污染控制管理办法 标识要求(1) 电子信息产品进入市场需要标注有毒有害材料名称与成分、环保使用期限、是否可回收的标志(第二章:11、13、14、16)。 • 第十一条 电子信息产品的环保使用期限由电子信息产品的生产者或进口者自行确定。电子信息产品生产者或进口者应当在其生产或进口的电子信息产品上标注环保使用期限,由于产品体积或功能的限制不能在产品上标注的,应当在产品说明书中注明。 前款规定的标注样式和方式由信息产业部商国务院有关主管部门统一规定,标注的样式和方式应当符合电子信息产品有毒、有害物质或元素控制国家标准或行业标准。 • 第十三条 电子信息产品生产者、进口者应当对其投放市场的电子信息产品中含有的有毒、有害物质或元素进行标注,标明有毒、有害物质或元素的名称、含量、所在部件及其可否回收利用等;由于产品体积或功能的限制不能在产品上标注的,应当在产品说明书中注明。

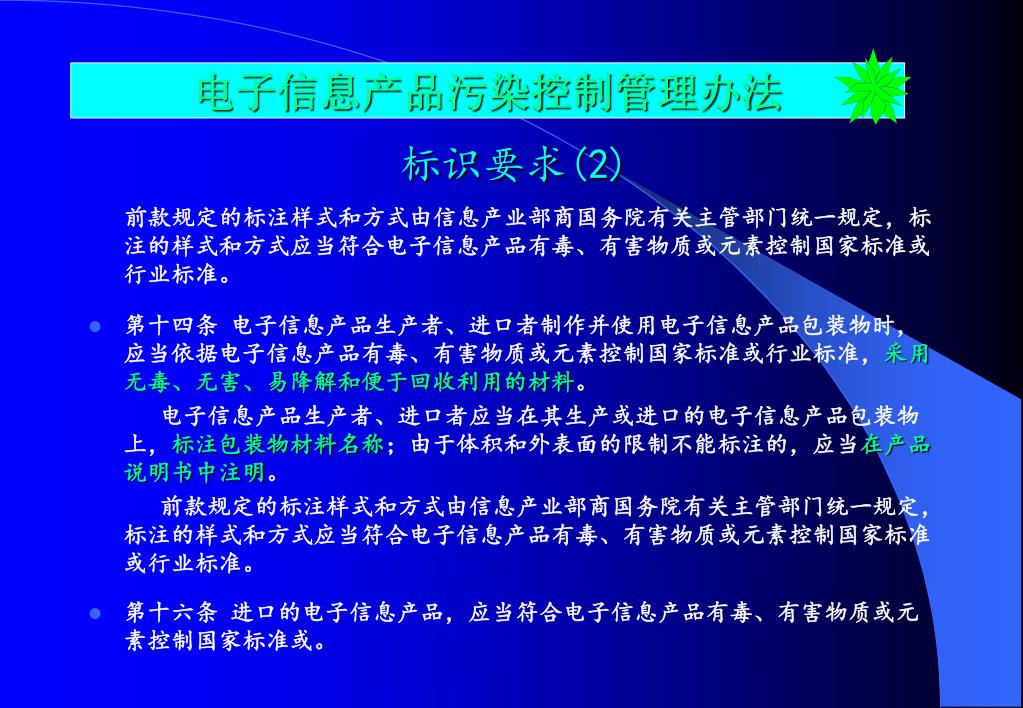

  19. 电子信息产品污染控制管理办法 标识要求(2) 前款规定的标注样式和方式由信息产业部商国务院有关主管部门统一规定,标注的样式和方式应当符合电子信息产品有毒、有害物质或元素控制国家标准或行业标准。 • 第十四条 电子信息产品生产者、进口者制作并使用电子信息产品包装物时,应当依据电子信息产品有毒、有害物质或元素控制国家标准或行业标准,采用无毒、无害、易降解和便于回收利用的材料。 电子信息产品生产者、进口者应当在其生产或进口的电子信息产品包装物上,标注包装物材料名称;由于体积和外表面的限制不能标注的,应当在产品说明书中注明。 前款规定的标注样式和方式由信息产业部商国务院有关主管部门统一规定,标注的样式和方式应当符合电子信息产品有毒、有害物质或元素控制国家标准或行业标准。 • 第十六条 进口的电子信息产品,应当符合电子信息产品有毒、有害物质或元素控制国家标准或。

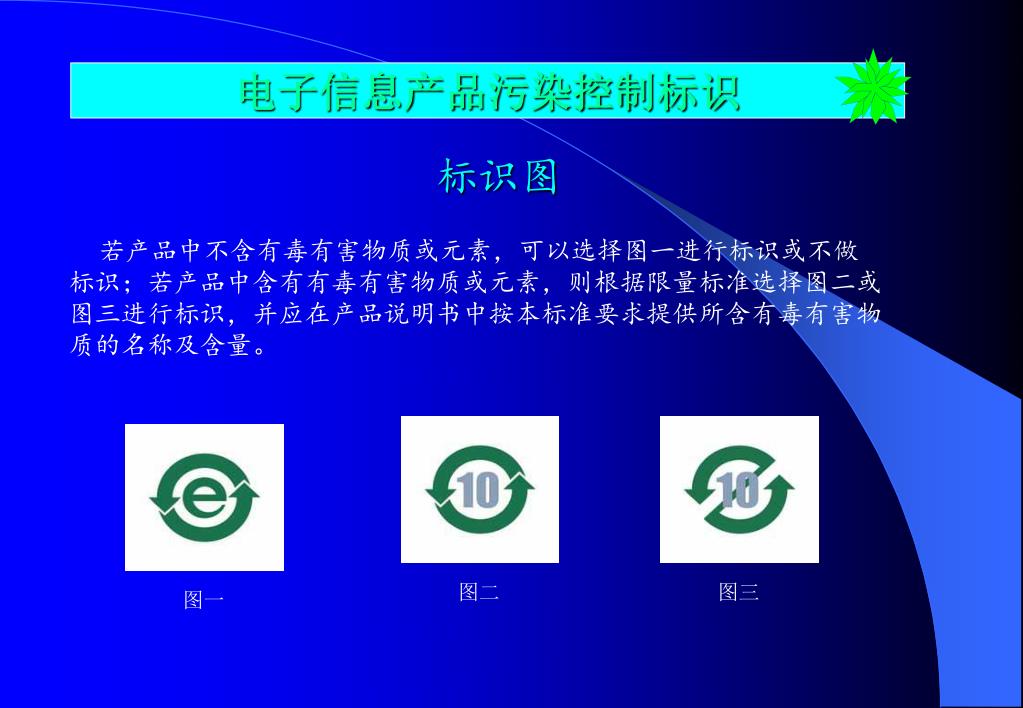

  20. 电子信息产品污染控制标识 标识图 若产品中不含有毒有害物质或元素,可以选择图一进行标识或不做标识;若产品中含有有毒有害物质或元素,则根据限量标准选择图二或图三进行标识,并应在产品说明书中按本标准要求提供所含有毒有害物质的名称及含量。 图二 图三 图一

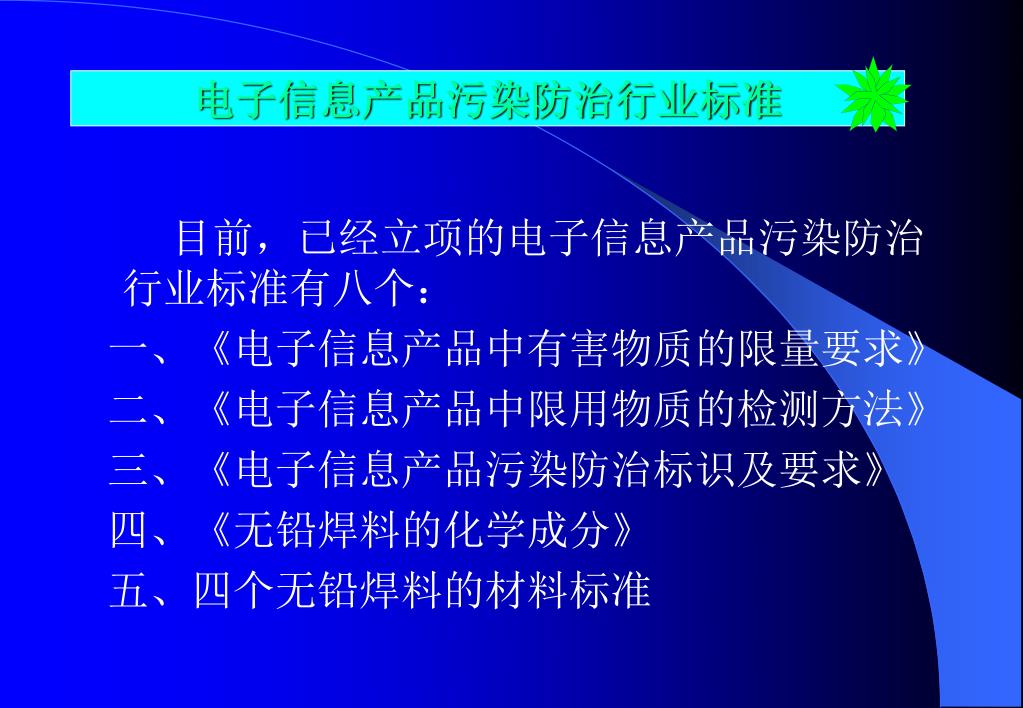

  21. 电子信息产品污染防治行业标准 目前,已经立项的电子信息产品污染防治行业标准有八个: 一、《电子信息产品中有害物质的限量要求》 二、《电子信息产品中限用物质的检测方法》 三、《电子信息产品污染防治标识及要求》 四、《无铅焊料的化学成分》 五、四个无铅焊料的材料标准

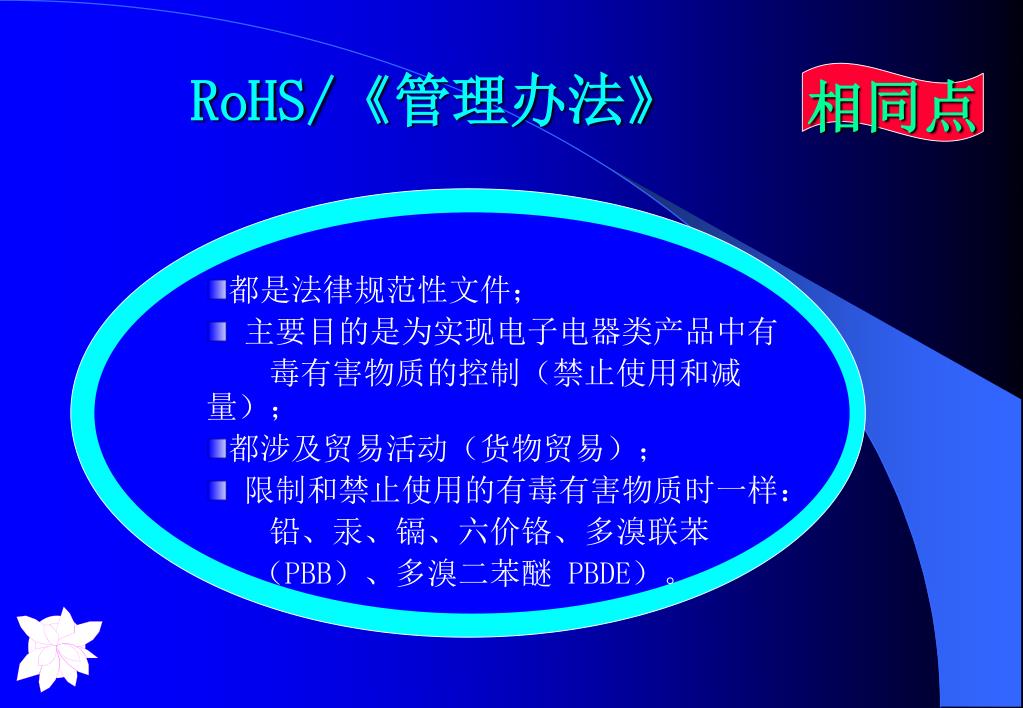

  22. RoHS/《管理办法》 相同点 • 都是法律规范性文件; • 主要目的是为实现电子电器类产品中有 毒有害物质的控制(禁止使用和减量); • 都涉及贸易活动(货物贸易); • 限制和禁止使用的有毒有害物质时一样: 铅、汞、镉、六价铬、多溴联苯 (PBB)、多溴二苯醚 PBDE)。

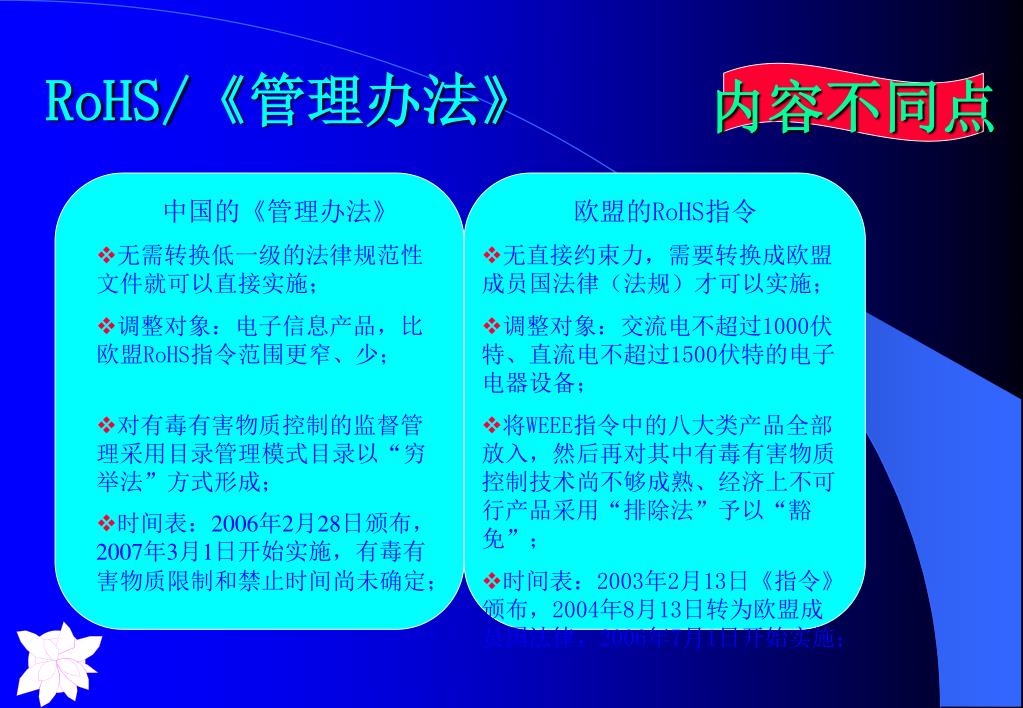

  23. RoHS/《管理办法》 内容不同点 中国的《管理办法》 • 无需转换低一级的法律规范性文件就可以直接实施; • 调整对象:电子信息产品,比欧盟RoHS指令范围更窄、少; • 对有毒有害物质控制的监督管理采用目录管理模式目录以“穷举法”方式形成; • 时间表:2006年2月28日颁布,2007年3月1日开始实施,有毒有害物质限制和禁止时间尚未确定; 欧盟的RoHS指令 • 无直接约束力,需要转换成欧盟成员国法律(法规)才可以实施; • 调整对象:交流电不超过1000伏特、直流电不超过1500伏特的电子电器设备; • 将WEEE指令中的八大类产品全部放入,然后再对其中有毒有害物质控制技术尚不够成熟、经济上不可行产品采用“排除法”予以“豁免”; • 时间表:2003年2月13日《指令》颁布,2004年8月13日转为欧盟成员国法律,2006年7月1日开始实施;

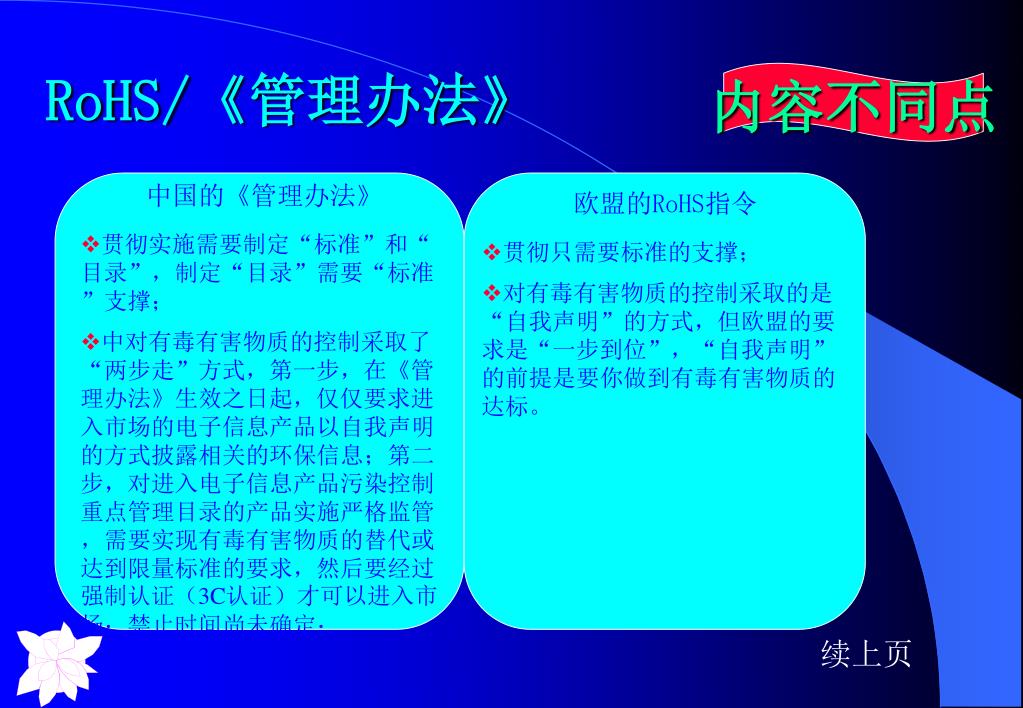

  24. RoHS/《管理办法》 内容不同点 中国的《管理办法》 • 贯彻实施需要制定“标准”和“目录”,制定“目录”需要“标准”支撑; • 中对有毒有害物质的控制采取了“两步走”方式,第一步,在《管理办法》生效之日起,仅仅要求进入市场的电子信息产品以自我声明的方式披露相关的环保信息;第二步,对进入电子信息产品污染控制重点管理目录的产品实施严格监管,需要实现有毒有害物质的替代或达到限量标准的要求,然后要经过强制认证(3C认证)才可以进入市场;禁止时间尚未确定; 欧盟的RoHS指令 • 贯彻只需要标准的支撑; • 对有毒有害物质的控制采取的是“自我声明”的方式,但欧盟的要求是“一步到位”,“自我声明”的前提是要你做到有毒有害物质的达标。 续上页

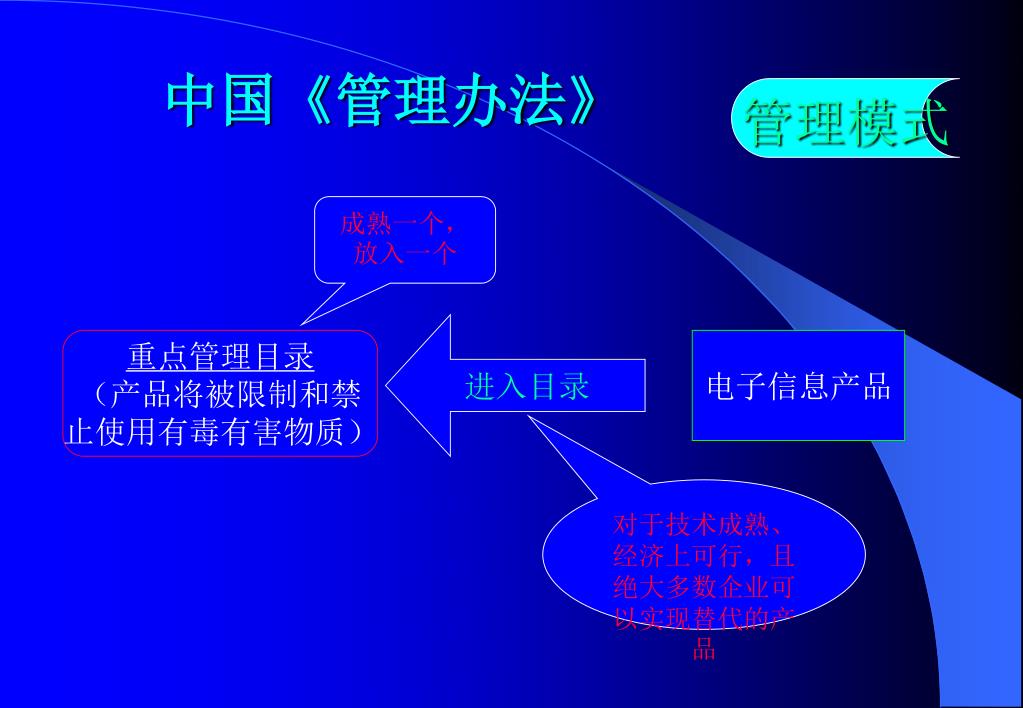

  25. 中国《管理办法》 管理模式 成熟一个,放入一个 进入目录 重点管理目录 (产品将被限制和禁 止使用有毒有害物质) 电子信息产品 对于技术成熟、经济上可行,且绝大多数企业可以实现替代的产品

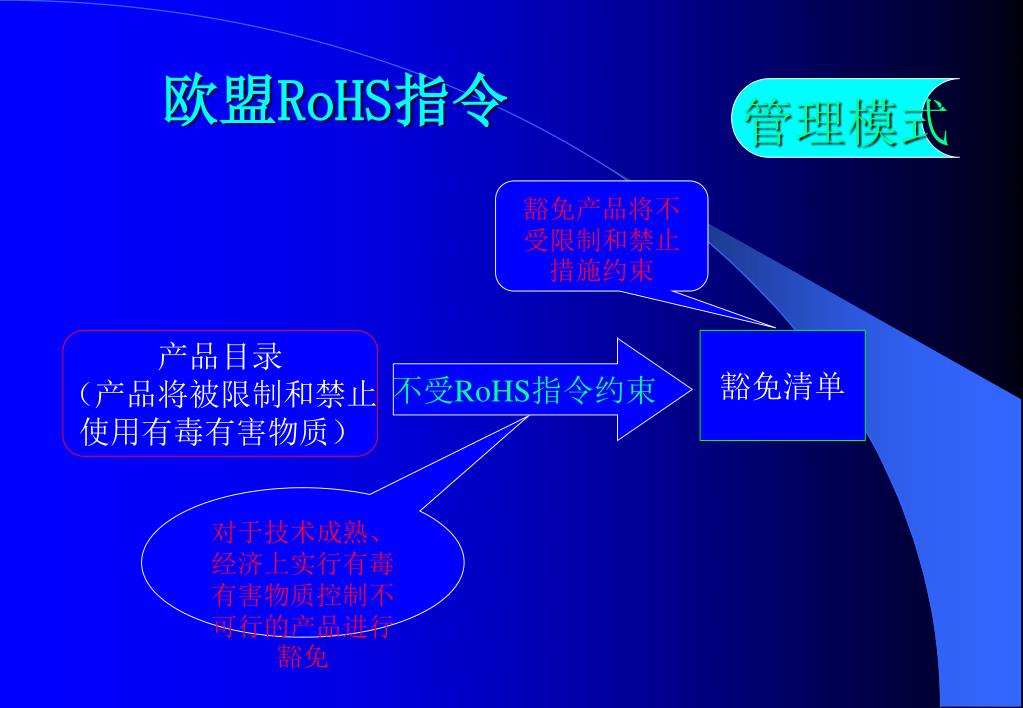

  26. 欧盟RoHS指令 管理模式 豁免产品将不受限制和禁止措施约束 产品目录 (产品将被限制和禁止 使用有毒有害物质) 豁免清单 不受RoHS指令约束 对于技术成熟、经济上实行有毒有害物质控制不可行的产品进行豁免

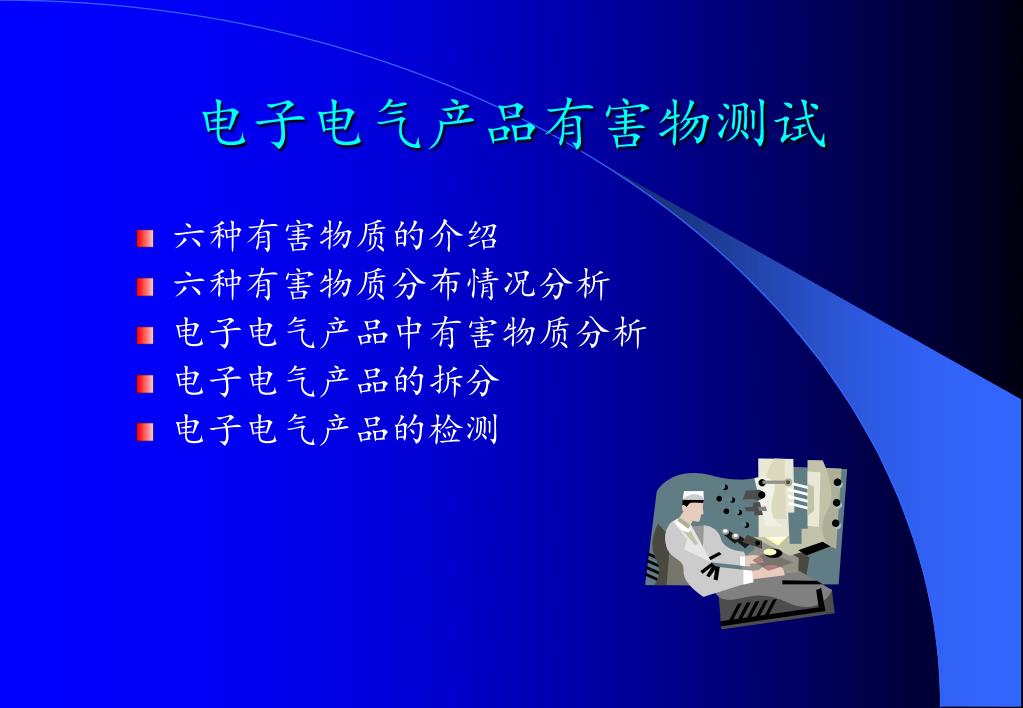

  27. 电子电气产品有害物测试 • 六种有害物质的介绍 • 六种有害物质分布情况分析 • 电子电气产品中有害物质分析 • 电子电气产品的拆分 • 电子电气产品的检测

  28. 六种有害物质的介绍 重金属——镉(Cadmium-cd) 镉是1817年被发现,镉是一种柔软,蓝白色的天然金属,容易被刀切开,跟锌的特性相似。 • 危害:镉是一种毒性很大的重金属,其化合物也大都是属毒性物质。主要体现在对肾脏的损害,它会成肾结石及骨质疏松。而且,镉中毒的潜伏期很长,临床的证据显示,镉造成的肾病变约在暴露十年左右发生。由于镉对肾脏的损害会造成钙和磷酸的流失,并抑制维生素D生成,造成骨质疏松及软化。所以镉中毒的很容易出现压力性骨折,日本曾发生过骇人听闻的“骨痛病”就是镉中毒的结果。此外,镉还对呼吸系统有害,急性中毒会引起化学性肺炎和熏烟热,不管急性或慢性的呼吸系统毒性目前都少见。镉中毒最可怕的地方于它的潜伏期,中毒者一旦病发就没有特效疗法治疗,病痛甚至将影响中毒者终生。 • 用途:很广,镉盐、镉蒸灯、颜料、烟雾弹、合金电镀、焊药、标准电池、冶金去氧剂、原子反应堆的中子收捧,都要用到镉,镉在自然界中相当稀少。

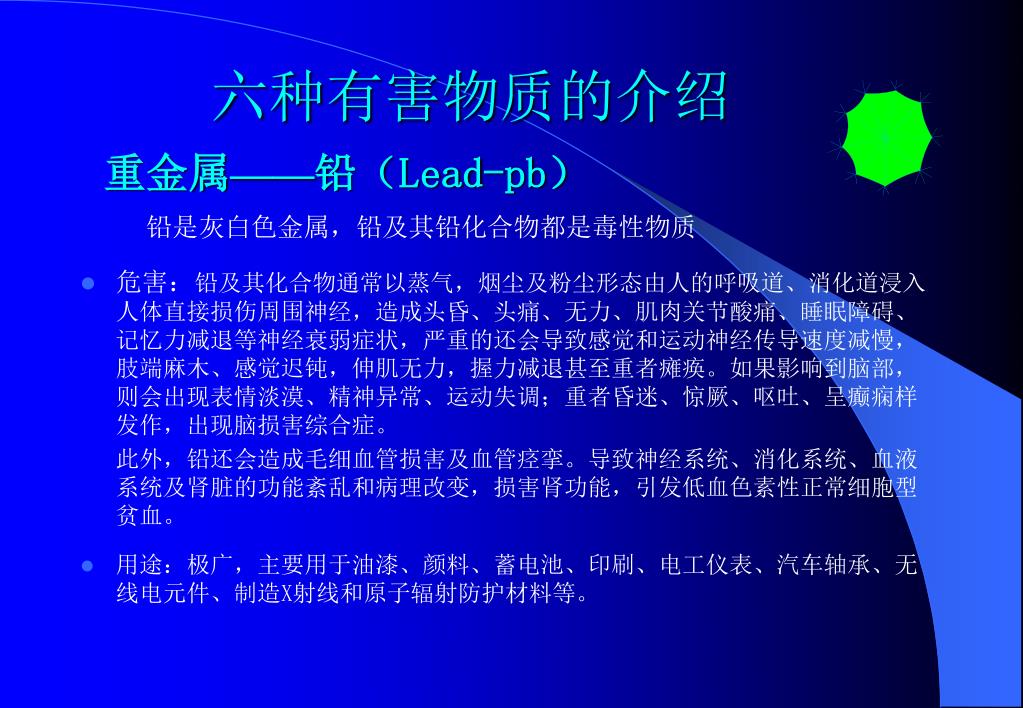

  29. 六种有害物质的介绍 重金属——铅(Lead-pb) 铅是灰白色金属,铅及其铅化合物都是毒性物质 • 危害:铅及其化合物通常以蒸气,烟尘及粉尘形态由人的呼吸道、消化道浸入人体直接损伤周围神经,造成头昏、头痛、无力、肌肉关节酸痛、睡眠障碍、记忆力减退等神经衰弱症状,严重的还会导致感觉和运动神经传导速度减慢,肢端麻木、感觉迟钝,伸肌无力,握力减退甚至重者瘫痪。如果影响到脑部,则会出现表情淡漠、精神异常、运动失调;重者昏迷、惊厥、呕吐、呈癫痫样发作,出现脑损害综合症。 此外,铅还会造成毛细血管损害及血管痉挛。导致神经系统、消化系统、血液系统及肾脏的功能紊乱和病理改变,损害肾功能,引发低血色素性正常细胞型贫血。 • 用途:极广,主要用于油漆、颜料、蓄电池、印刷、电工仪表、汽车轴承、无线电元件、制造X射线和原子辐射防护材料等。

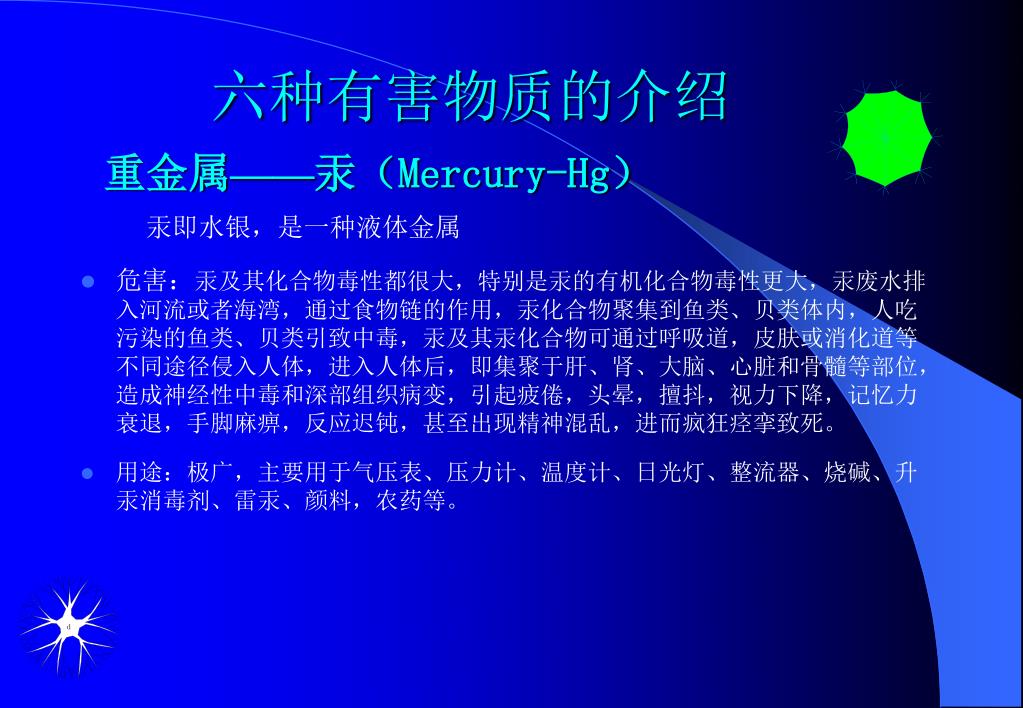

  30. 六种有害物质的介绍 重金属——汞(Mercury-Hg) 汞即水银,是一种液体金属 • 危害:汞及其化合物毒性都很大,特别是汞的有机化合物毒性更大,汞废水排入河流或者海湾,通过食物链的作用,汞化合物聚集到鱼类、贝类体内,人吃污染的鱼类、贝类引致中毒,汞及其汞化合物可通过呼吸道,皮肤或消化道等不同途径侵入人体,进入人体后,即集聚于肝、肾、大脑、心脏和骨髓等部位,造成神经性中毒和深部组织病变,引起疲倦,头晕,擅抖,视力下降,记忆力衰退,手脚麻痹,反应迟钝,甚至出现精神混乱,进而疯狂痉挛致死。 • 用途:极广,主要用于气压表、压力计、温度计、日光灯、整流器、烧碱、升汞消毒剂、雷汞、颜料,农药等。

  31. 六种有害物质的介绍 重金属——铬(chromium-cr) 铬是一种具有银白色光泽的金属,无毒,化学性质很稳定,铬的用量较大,如不锈钢中便含有12%以上的铬,铬虽无毒,但铬化合物是有毒的,常见的铬化合物有六价铬(铬酐、重铬酸钾、重铬酸钠、铬酸钾、铬酸钠等),三价铬(三氧化二铬,俗称铬绿等),二价铬(氧化亚铬等),铬化合物中六价铬毒性最强,三价铬次之,二价铬更弱。 • 危害:浓度为0.31㎎/L的重铬酸钠即可腐蚀管道,3.4-17.3㎎/L的三价铬废水灌田,就能使所有植物中毒,铬酸、重铬酸及其盐类对人的粘膜及皮肤有刺激和灼烧作用,并导致皮炎,这些化合物以蒸气或者粉尘方式进入人体,均会引起鼻中隔穿孔,肠胃疾患,白血球下降,肺部病态,皮肤接触铬化合物可引起愈合极慢的“铬疮”。 • 用途:极广:① 催化剂、防腐剂;② 陶瓷用着色剂;③ 电池;④ 电镀液、防锈剂;⑤ 涂料、颜料、墨水;⑥  鞣皮

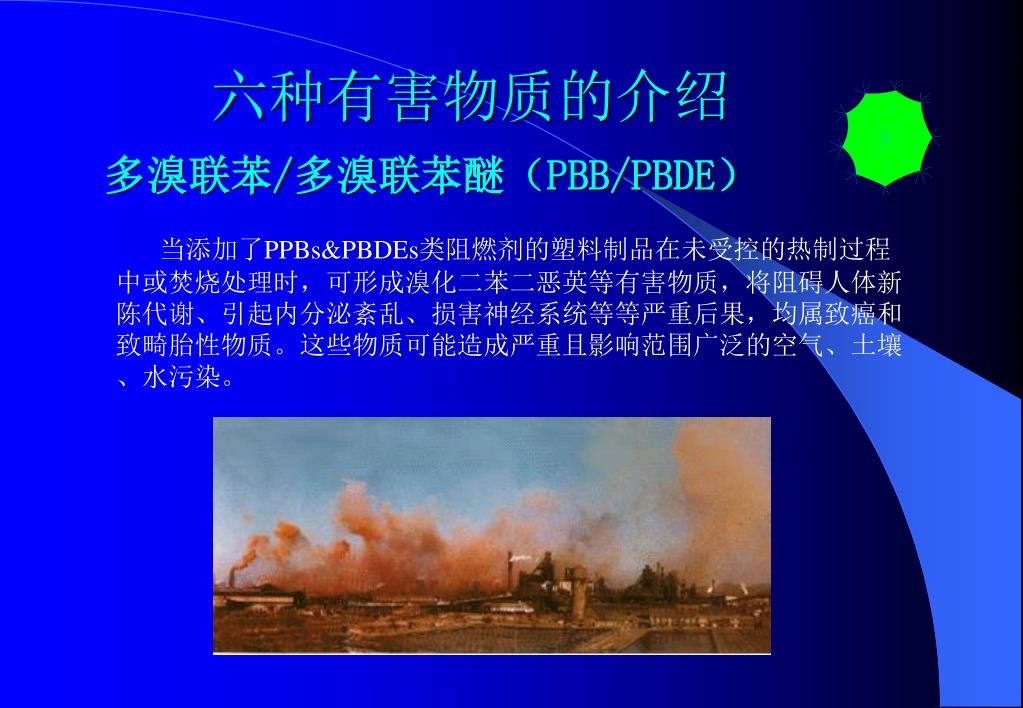

  32. 六种有害物质的介绍 多溴联苯/多溴联苯醚(PBB/PBDE) 当添加了PPBs&PBDEs类阻燃剂的塑料制品在未受控的热制过程中或焚烧处理时,可形成溴化二苯二恶英等有害物质,将阻碍人体新陈代谢、引起内分泌紊乱、损害神经系统等等严重后果,均属致癌和致畸胎性物质。这些物质可能造成严重且影响范围广泛的空气、土壤、水污染。

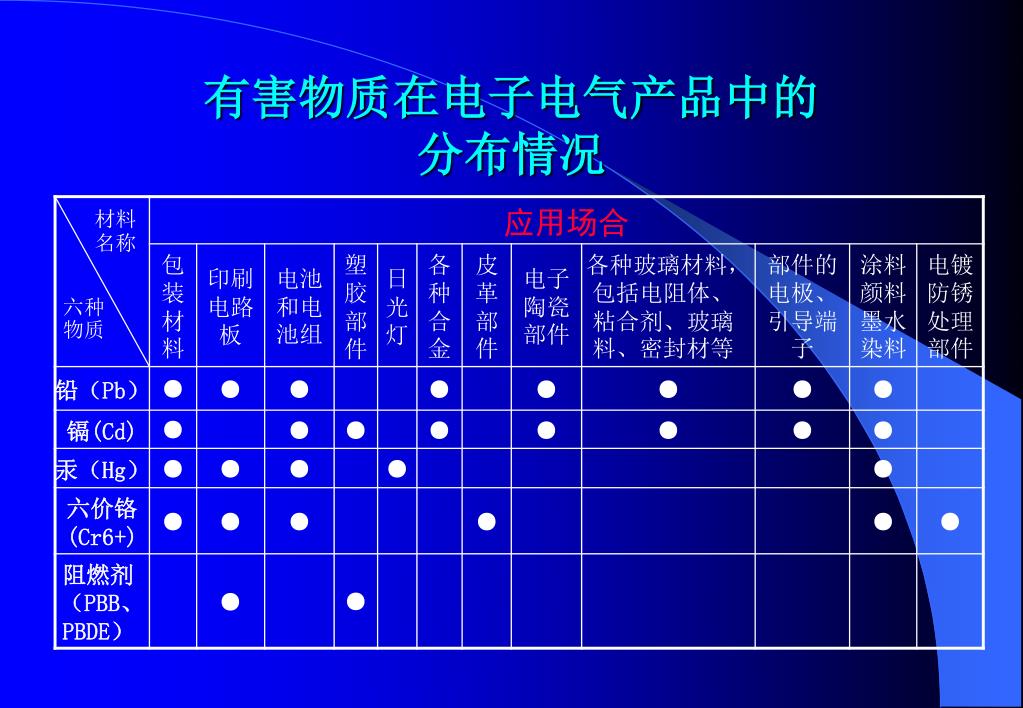

  33. 有害物质在电子电气产品中的分布情况 材料名称 六种 物质

  34. 电子电气产品部件和原材料分析(1) 六种物质 零件名称

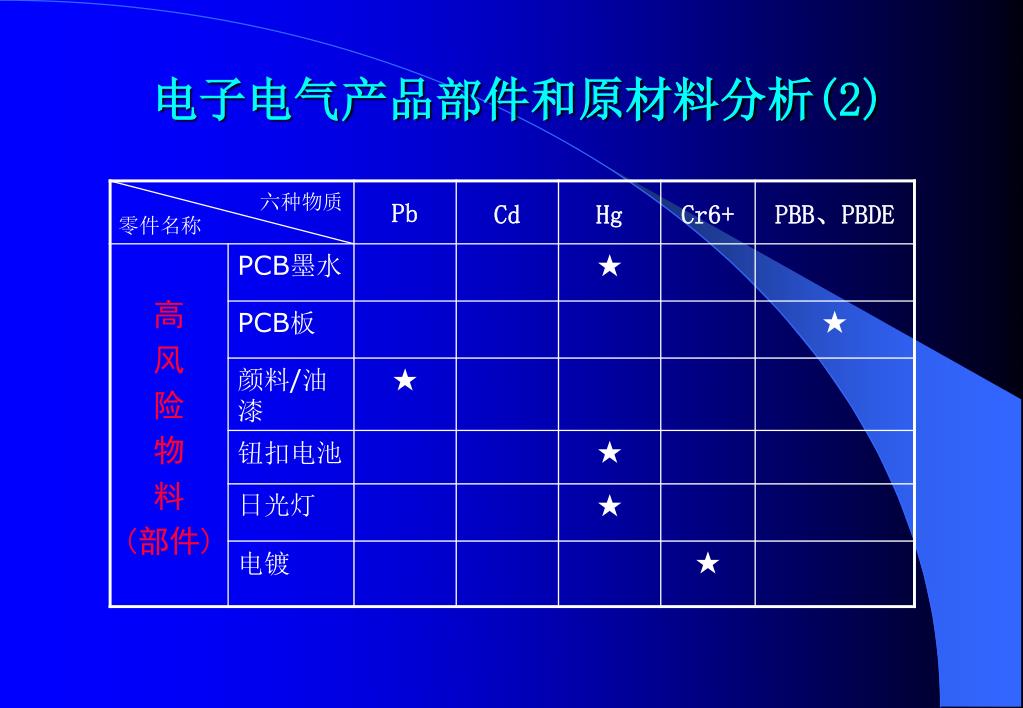

  35. 电子电气产品部件和原材料分析(2) 六种物质 零件名称

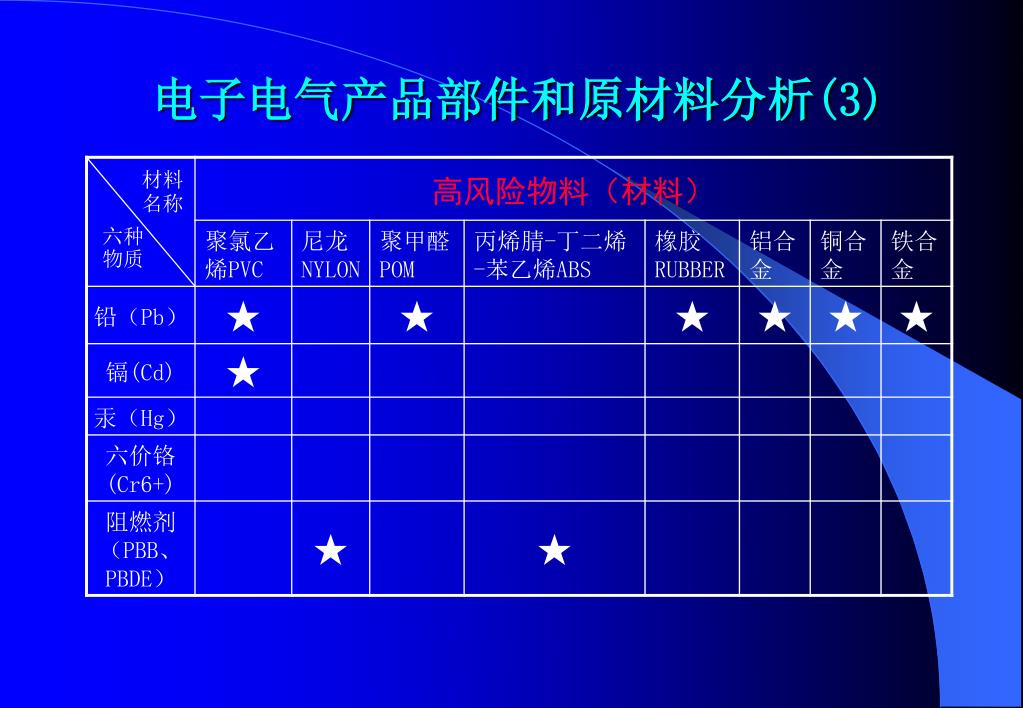

  36. 电子电气产品部件和原材料分析(3) 材料名称 六种 物质

  37. 产品拆分及检测 材料分类 测试项目 电子电气产品及部件的材料分类: • 塑料,橡胶,泡棉等; • 金属类:金属板材、支架等; • 电子元器件类:线路板、电阻、电容类; • 其它类:添加剂,涂料,颜料,绝缘漆,玻璃,搪瓷,胶木,墨水,瓷等。 各类材料的测试项目

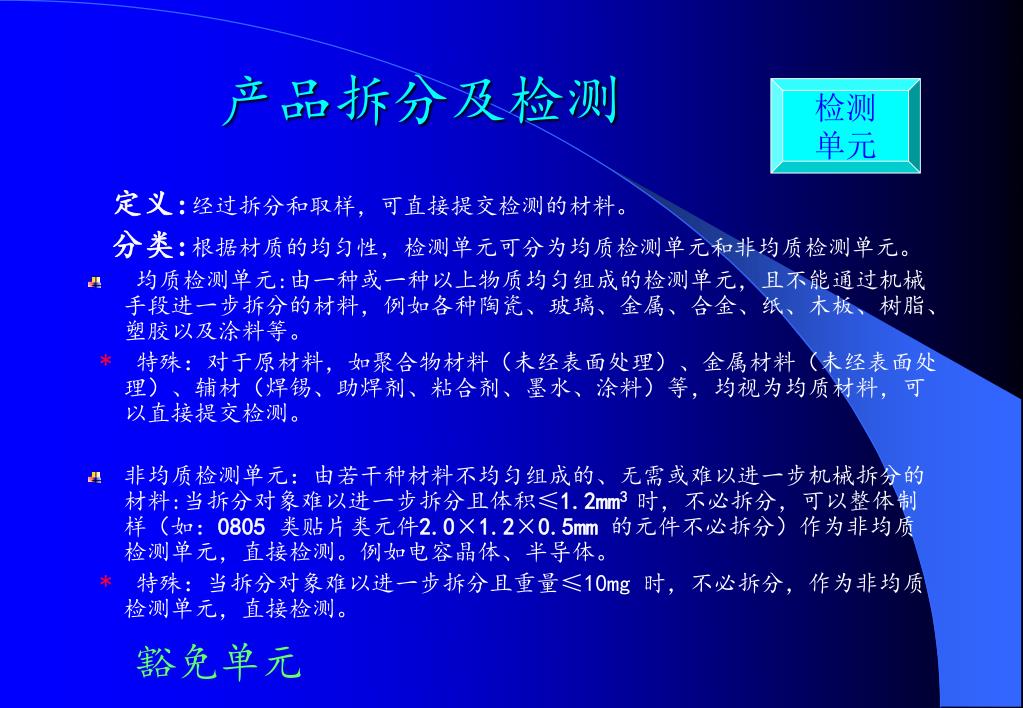

  38. 产品拆分及检测 检测 单元 定义:经过拆分和取样,可直接提交检测的材料。 分类:根据材质的均匀性,检测单元可分为均质检测单元和非均质检测单元。 • 均质检测单元:由一种或一种以上物质均匀组成的检测单元,且不能通过机械手段进一步拆分的材料,例如各种陶瓷、玻璃、金属、合金、纸、木板、树脂、塑胶以及涂料等。 * 特殊:对于原材料,如聚合物材料(未经表面处理)、金属材料(未经表面处理)、辅材(焊锡、助焊剂、粘合剂、墨水、涂料)等,均视为均质材料,可以直接提交检测。 • 非均质检测单元:由若干种材料不均匀组成的、无需或难以进一步机械拆分的材料:当拆分对象难以进一步拆分且体积≤1.2mm3 时,不必拆分,可以整体制样(如:0805 类贴片类元件2.0×1.2×0.5mm 的元件不必拆分)作为非均质检测单元,直接检测。例如电容晶体、半导体。 * 特殊:当拆分对象难以进一步拆分且重量≤10mg 时,不必拆分,作为非均质检测单元,直接检测。 豁免单元

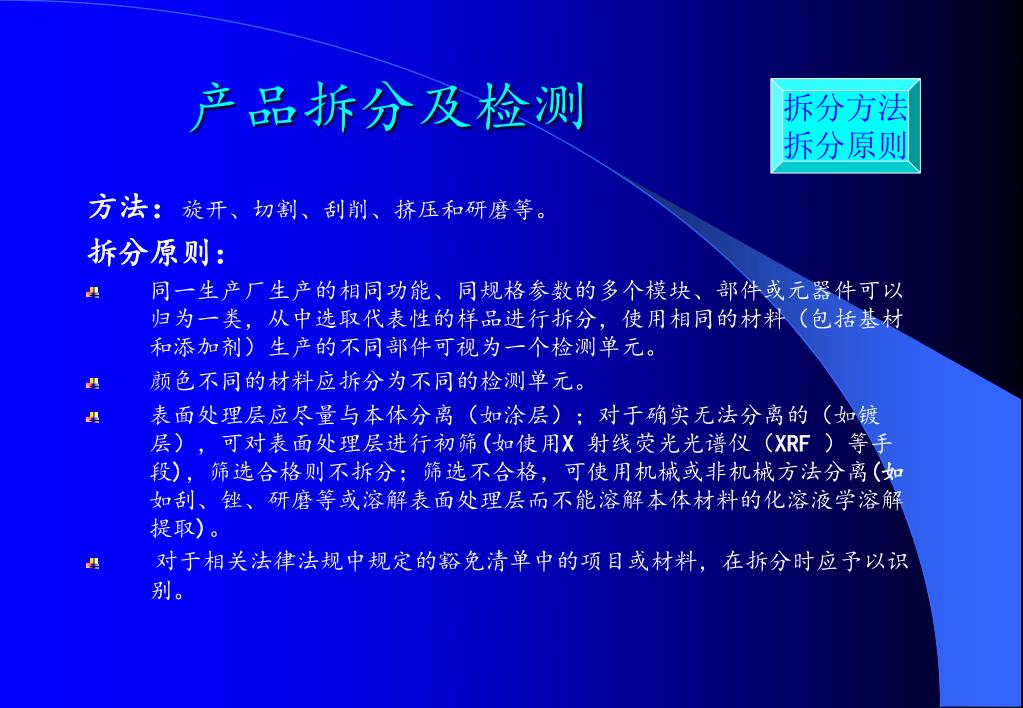

  39. 产品拆分及检测 拆分方法 拆分原则 方法:旋开、切割、刮削、挤压和研磨等。 拆分原则: • 同一生产厂生产的相同功能、同规格参数的多个模块、部件或元器件可以归为一类,从中选取代表性的样品进行拆分,使用相同的材料(包括基材和添加剂)生产的不同部件可视为一个检测单元。 • 颜色不同的材料应拆分为不同的检测单元。 • 表面处理层应尽量与本体分离(如涂层);对于确实无法分离的(如镀层),可对表面处理层进行初筛(如使用X 射线荧光光谱仪(XRF )等手段),筛选合格则不拆分;筛选不合格,可使用机械或非机械方法分离(如如刮、锉、研磨等或溶解表面处理层而不能溶解本体材料的化溶液学溶解提取)。 • 对于相关法律法规中规定的豁免清单中的项目或材料,在拆分时应予以识别。

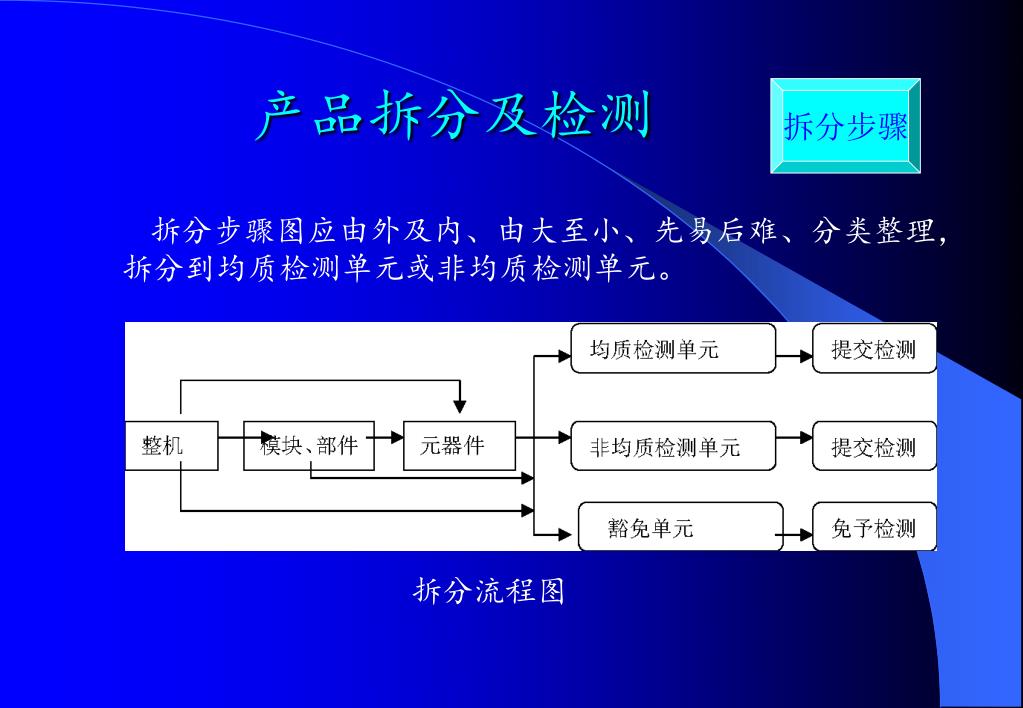

  40. 产品拆分及检测 拆分步骤 拆分步骤图应由外及内、由大至小、先易后难、分类整理,拆分到均质检测单元或非均质检测单元。 拆分流程图

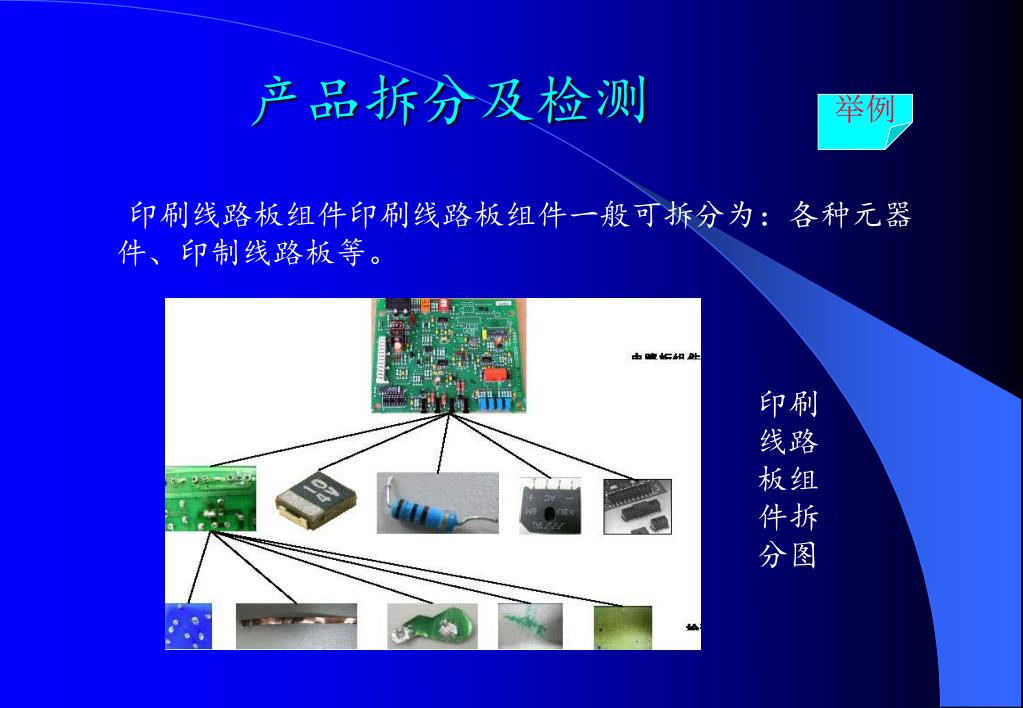

  41. 产品拆分及检测 举例 印刷线路板组件印刷线路板组件一般可拆分为:各种元器件、印制线路板等。 印刷线路板组件拆分图

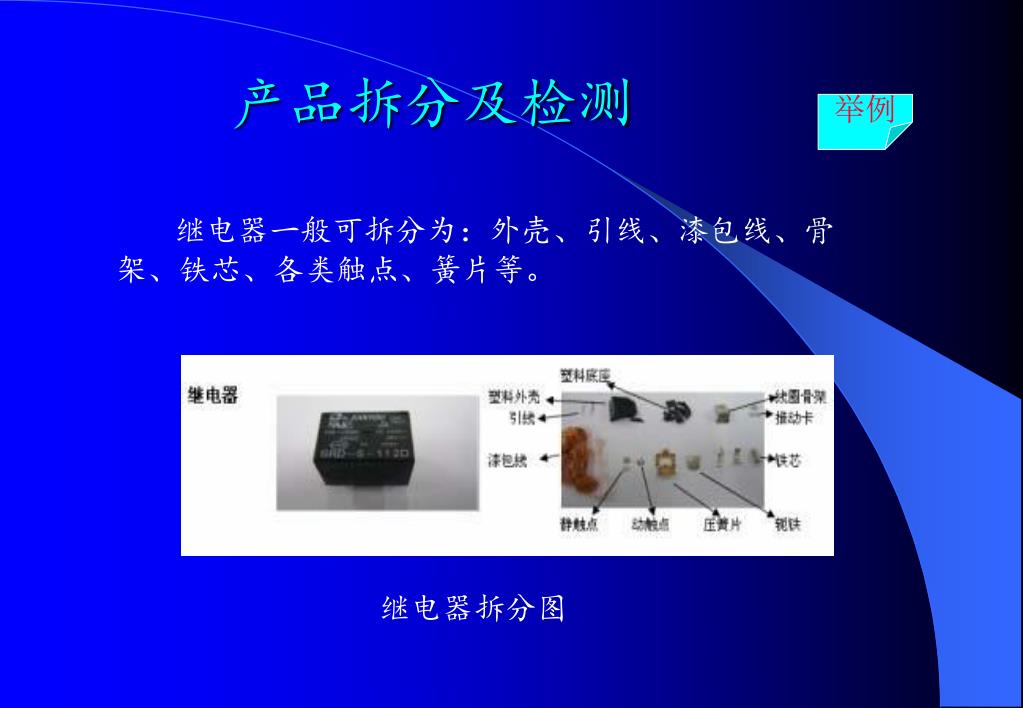

  42. 产品拆分及检测 举例 继电器一般可拆分为:外壳、引线、漆包线、骨架、铁芯、各类触点、簧片等。 继电器拆分图

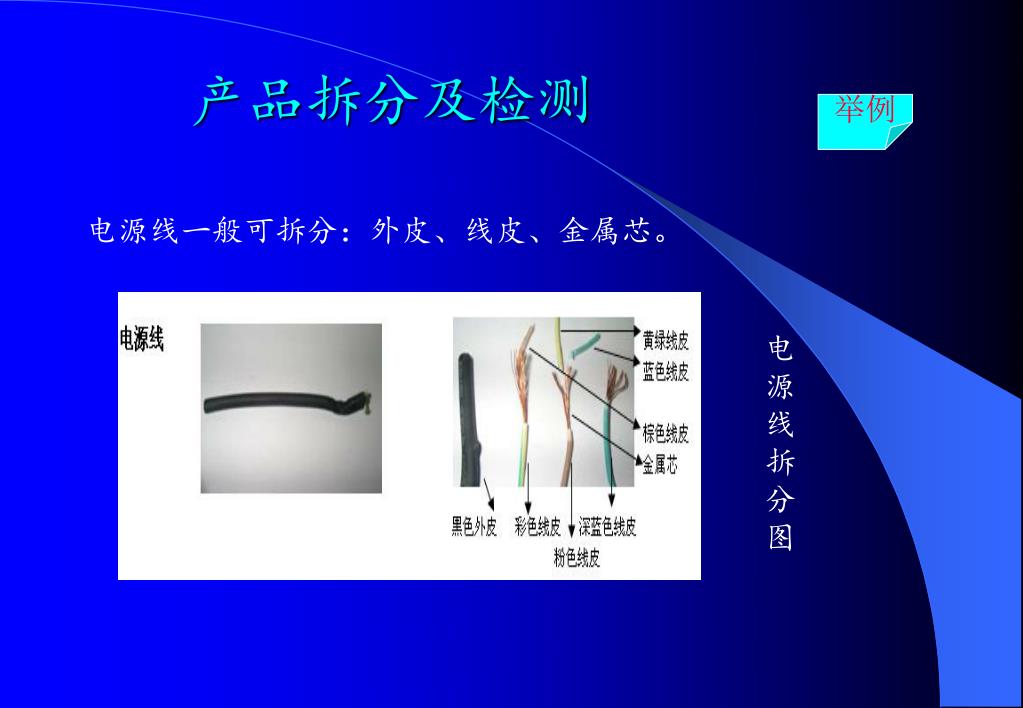

  43. 产品拆分及检测 举例 电源线一般可拆分:外皮、线皮、金属芯。 电源线拆分图

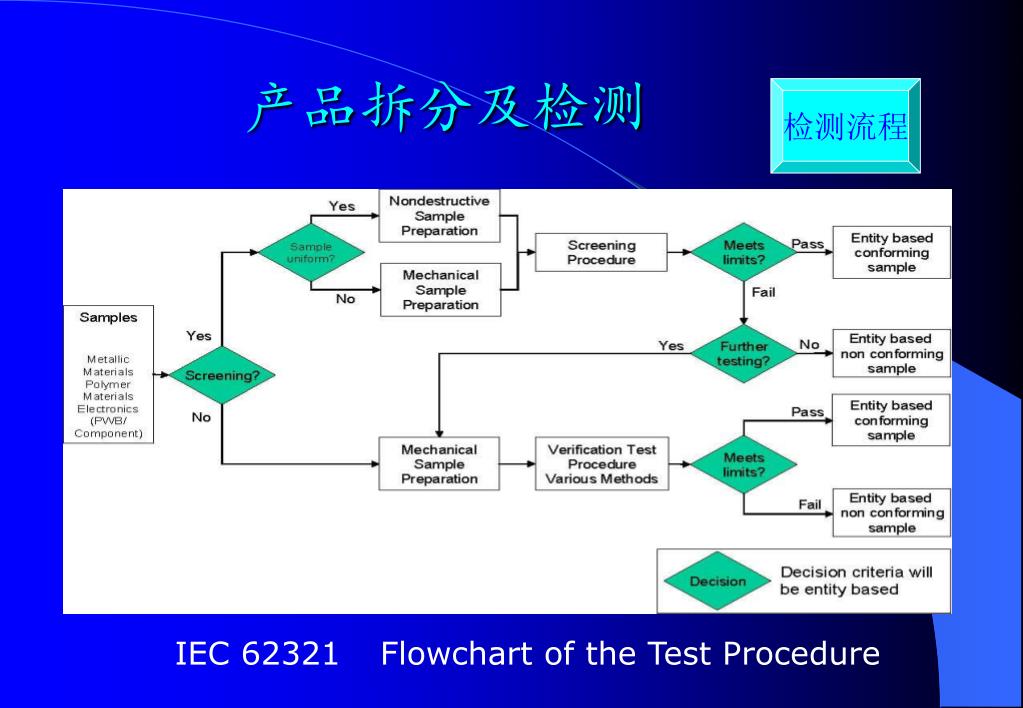

  44. 产品拆分及检测 检测流程 IEC 62321Flowchart of the Test Procedure

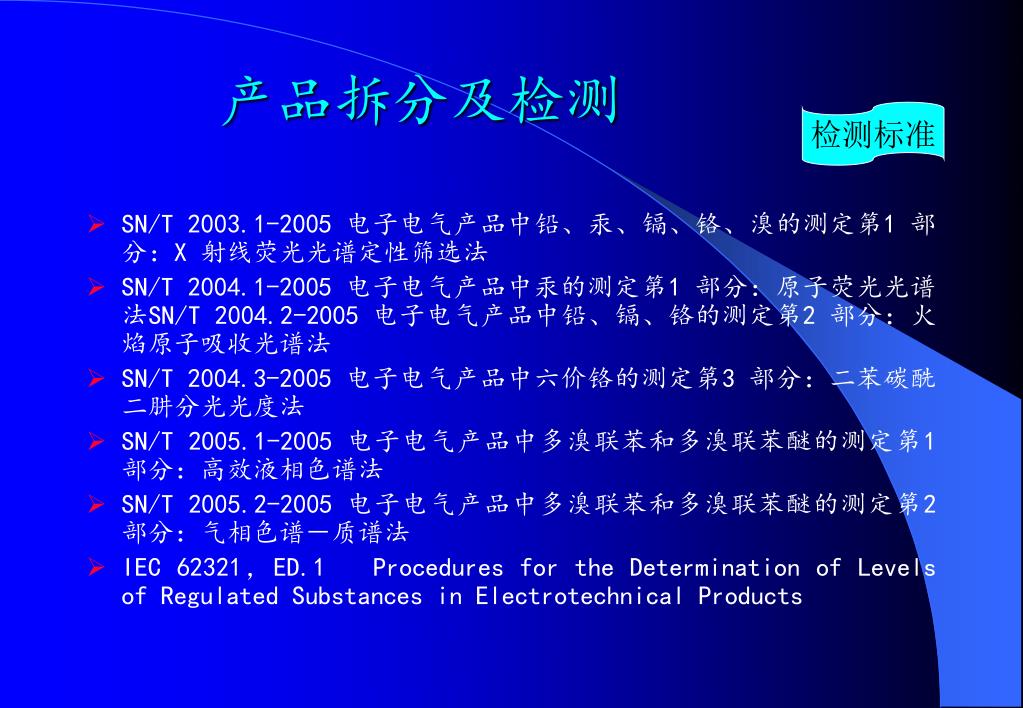

  45. 产品拆分及检测 检测标准 • SN/T 2003.1-2005 电子电气产品中铅、汞、镉、铬、溴的测定第1 部分:X 射线荧光光谱定性筛选法 • SN/T 2004.1-2005 电子电气产品中汞的测定第1 部分:原子荧光光谱法SN/T 2004.2-2005 电子电气产品中铅、镉、铬的测定第2 部分:火焰原子吸收光谱法 • SN/T 2004.3-2005 电子电气产品中六价铬的测定第3 部分:二苯碳酰二肼分光光度法 • SN/T 2005.1-2005 电子电气产品中多溴联苯和多溴联苯醚的测定第1 部分:高效液相色谱法 • SN/T 2005.2-2005 电子电气产品中多溴联苯和多溴联苯醚的测定第2 部分:气相色谱-质谱法 • IEC 62321,ED.1 Procedures for the Determination of Levels of Regulated Substances in Electrotechnical Products

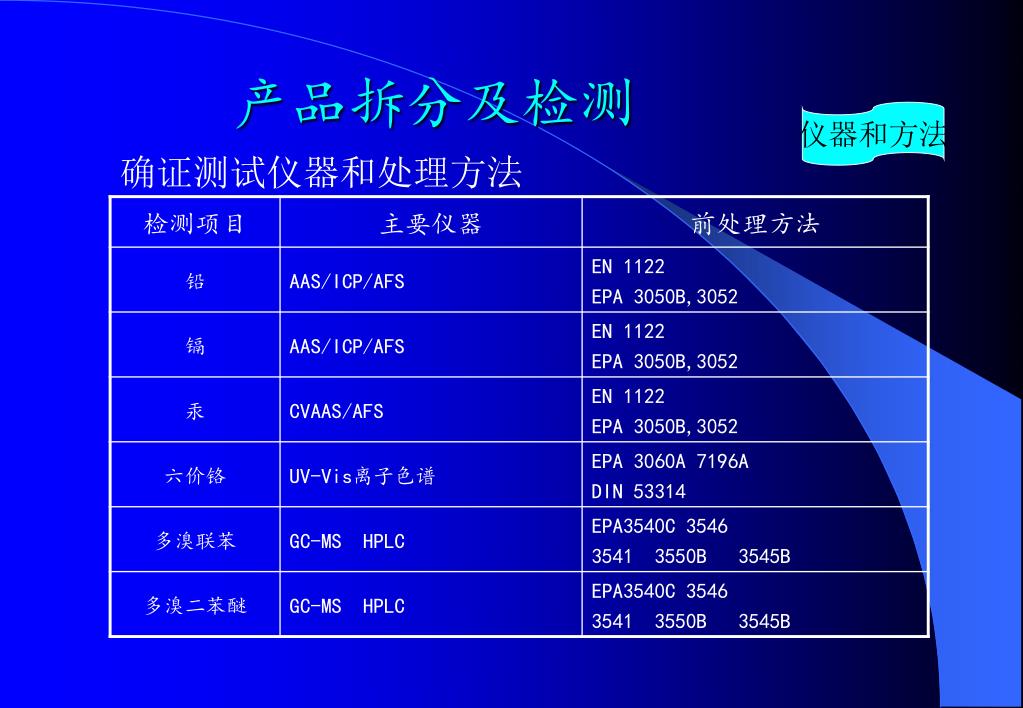

  46. 产品拆分及检测 仪器和方法 确证测试仪器和处理方法

  47. 不符合 Report 产品拆分及检测 常见不符合点: • 检测方法错误 • 测试项目缺少: ink 应测试六种有害物质,此份报告中只测四种物质。 • 两日期相差大: 出具报告日期与测试日期相差太大,约两个月。 • 拼写错误:Cadmium拼写错误。

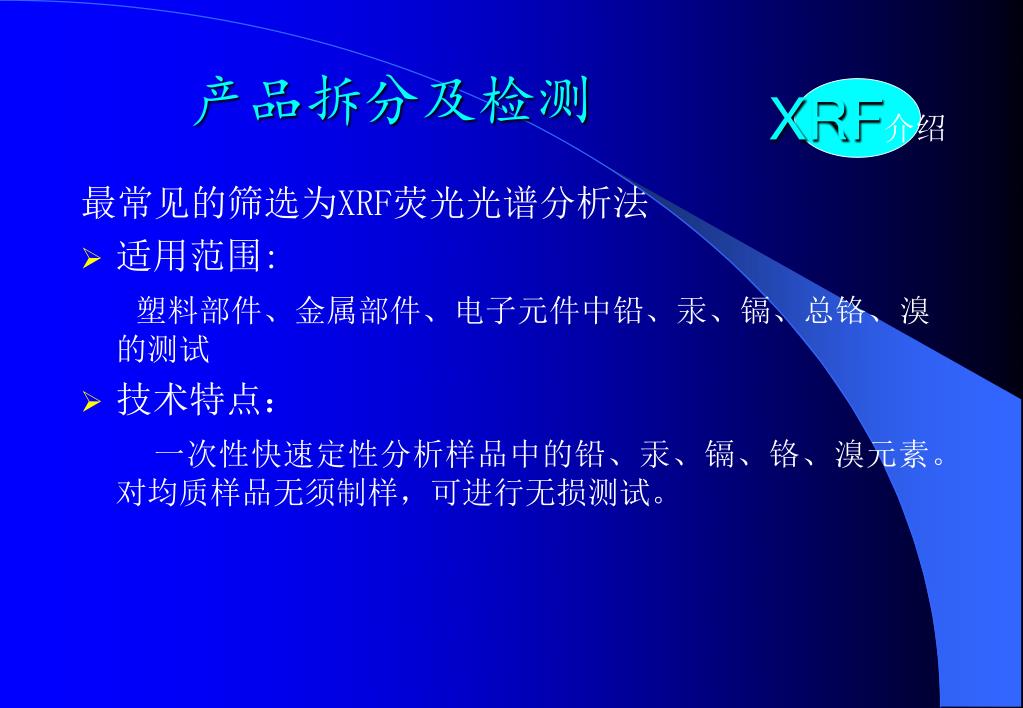

  48. 产品拆分及检测 XRF介绍 最常见的筛选为XRF荧光光谱分析法 • 适用范围: 塑料部件、金属部件、电子元件中铅、汞、镉、总铬、溴的测试 • 技术特点: 一次性快速定性分析样品中的铅、汞、镉、铬、溴元素。对均质样品无须制样,可进行无损测试。

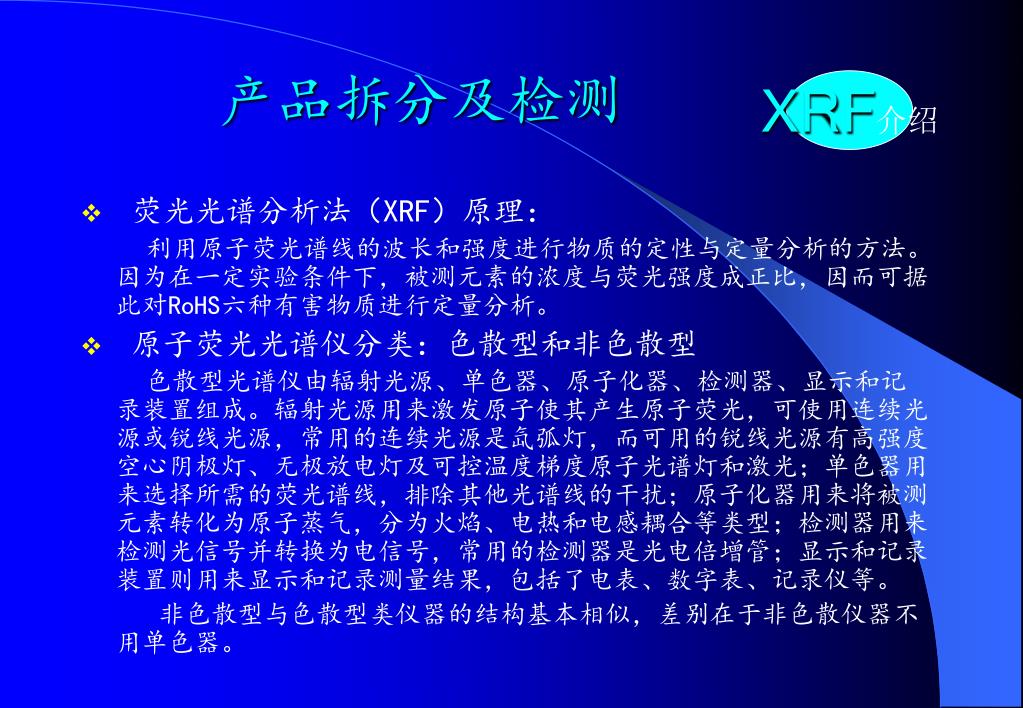

  49. 产品拆分及检测 XRF介绍 • 荧光光谱分析法(XRF)原理: 利用原子荧光谱线的波长和强度进行物质的定性与定量分析的方法。因为在一定实验条件下,被测元素的浓度与荧光强度成正比,因而可据此对RoHS六种有害物质进行定量分析。 • 原子荧光光谱仪分类:色散型和非色散型 色散型光谱仪由辐射光源、单色器、原子化器、检测器、显示和记录装置组成。辐射光源用来激发原子使其产生原子荧光,可使用连续光源或锐线光源,常用的连续光源是氙弧灯,而可用的锐线光源有高强度空心阴极灯、无极放电灯及可控温度梯度原子光谱灯和激光;单色器用来选择所需的荧光谱线,排除其他光谱线的干扰;原子化器用来将被测元素转化为原子蒸气,分为火焰、电热和电感耦合等类型;检测器用来检测光信号并转换为电信号,常用的检测器是光电倍增管;显示和记录装置则用来显示和记录测量结果,包括了电表、数字表、记录仪等。 非色散型与色散型类仪器的结构基本相似,差别在于非色散仪器不用单色器。

  50. 铅:EDXRF ICP-AES 均匀材料样品 塑料、金属、PCB/元件 镉:EDXRF ICP-AES EDXRF荧光检查 六价铬 二苯卡巴肼 验证试验 是 镉>130ppm, 铅、汞、铬、溴 >1300ppm 不符合ROHS 汞 AAS 否 是 否 镉<70ppm, 铅、汞、铬、溴 <700ppm 符合ROHS 溴 IR HPLC 产品拆分及检测 XRF介绍 RoHS符合性荧光屏检查流程图
