BackPlane

BackPlane. Placa de circuito impresso que contém soquetes, em que outras placas de circuito impressos são conectadas. Classificação Ativo – Além de soquetes, possui circuitos lógicos que executam funções de processamento Passivo – Não possui nenhum circuito para realizar processamento.

adonica
Download Presentation

BackPlane

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

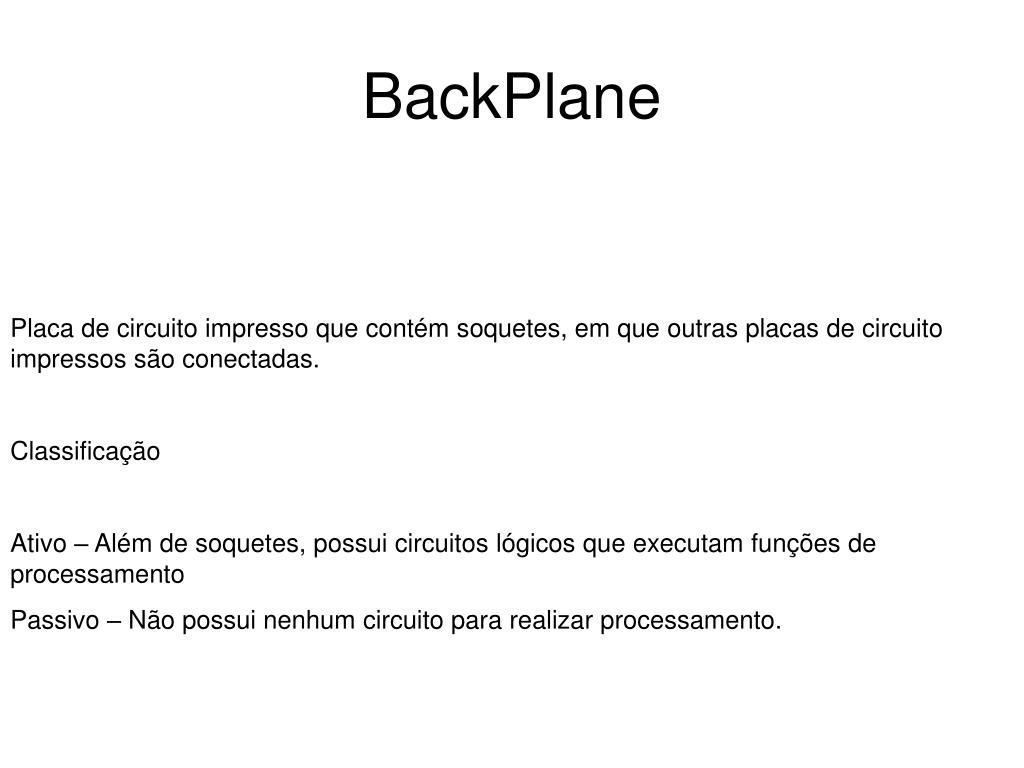

  1. BackPlane Placa de circuito impresso que contém soquetes, em que outras placas de circuito impressos são conectadas. Classificação Ativo – Além de soquetes, possui circuitos lógicos que executam funções de processamento Passivo – Não possui nenhum circuito para realizar processamento.

  2. Características de Equipamentos • Modo de operação (cut-through/Store-and-Forward); • Suporte a VLAN"s (Porta/Protocolo/Endereço MAC); • Suporte a "VLAN Trunk" (IEEE 802.1Q); • Modo de segmentação (Layer 2, Layer 3, etc); • Número máximo de VLAN"s que o equipamento suporta; • Capacidade de implementar mais de uma VLAN em uma mesma porta; • Capacidade do backplane; • Capacidade de aprendizagem de Endereços MAC; • Suporte à definição de Classes de Serviço (CoS) IEEE 802.1p; • Suporte à configuração de  "Link Agregation“ (802.3ad); • Suporte à definição de Qualidade de Serviço (QoS) RSVP; • Suporte ao protocolo Spanning Tree; • Capacidade de definição de Links Resilientes; • Capacidade de implementação de filtros de protocolo; • Capacidade de implementação de controle de contenção de broadcast; • Capacidade de implementação de filtros de multicast; • Capacidade de implementação de controle de fluxo (congestão) (802.3x)

  3. Características de Equipamentos • Suporte a “DHCP Relay”; • Número de portas; • Quantidade e tipo de portas "uplink"; • Implementação de tecnologia "auto-sensing"; • Implementação de Ethernet/Fast/Giga no modo "Full Duplex"; • Capacidade de empilhamento entre switches, sem adicionar níveis de repetição; • Redundância de fontes, portas, módulos de rede, módulos de gerência e controle; • Suporte ao gerenciamento SNMP, SNMP v2; • Capacidade de implementar o espelhamento de tráfego em mais de uma porta; • Suporte ao Gerenciamento RMON, para os 4 grupos básicos (Statistics, Events, Alarms, History); • Suporte a RMON, para os demais Grupos (Hosts, HostsTopN, Matrix, Filter, Packet Capture).

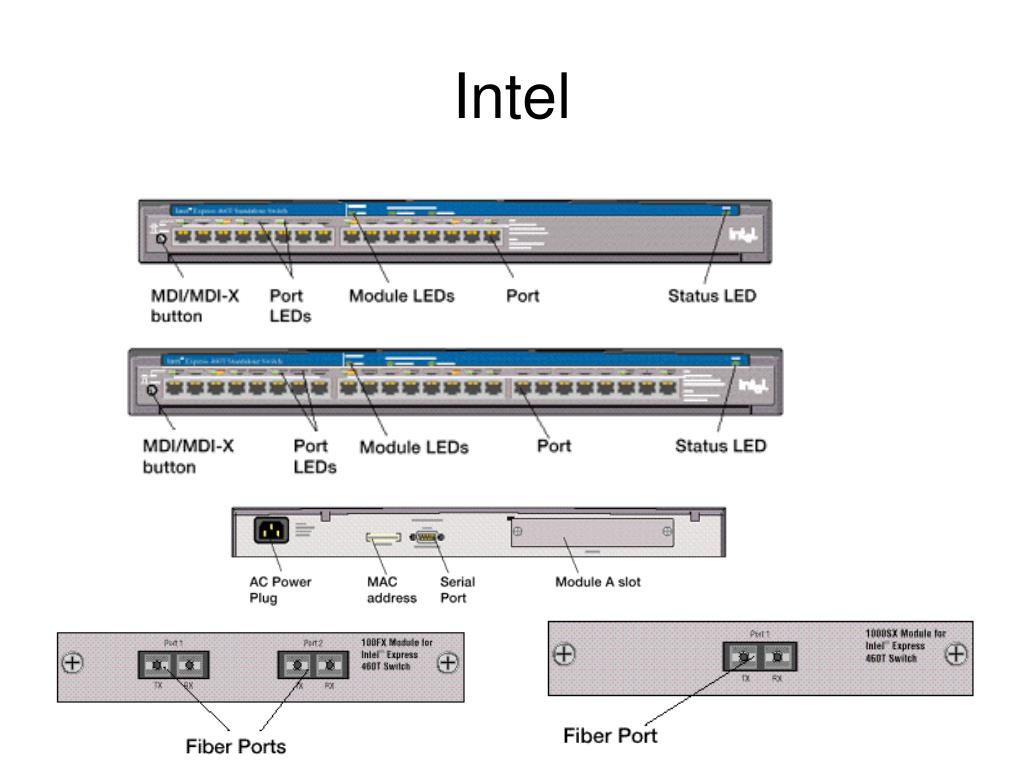

  4. Intel

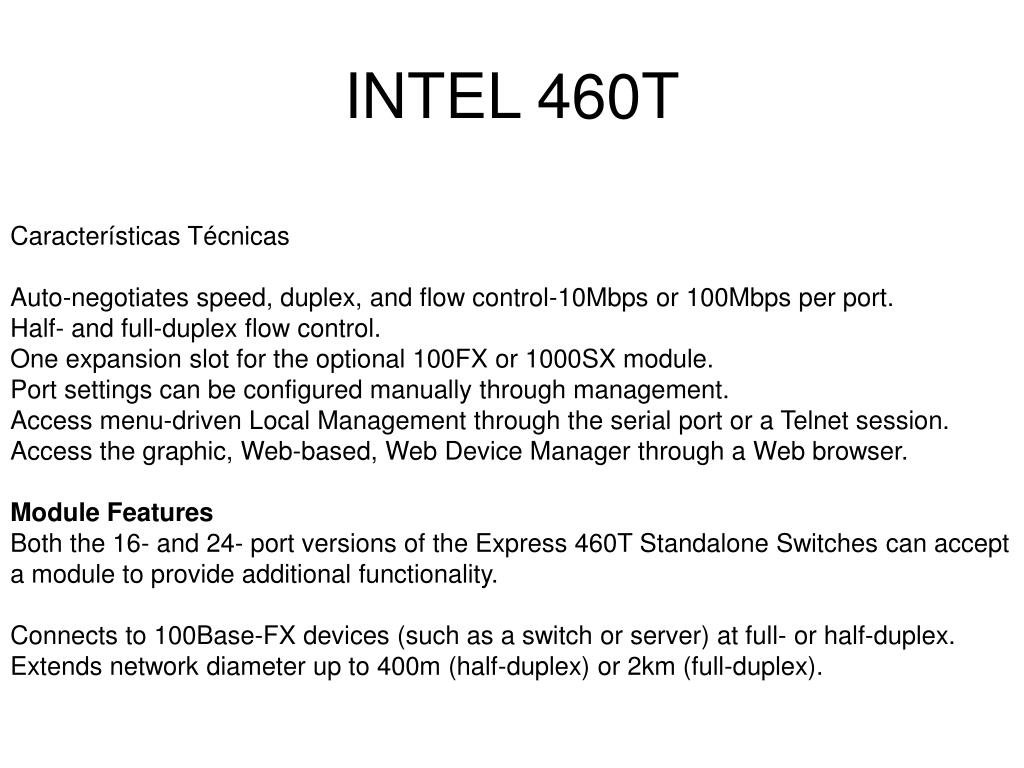

  5. INTEL 460T Características Técnicas Auto-negotiates speed, duplex, and flow control-10Mbps or 100Mbps per port. Half- and full-duplex flow control. One expansion slot for the optional 100FX or 1000SX module. Port settings can be configured manually through management. Access menu-driven Local Management through the serial port or a Telnet session. Access the graphic, Web-based, Web Device Manager through a Web browser. Module FeaturesBoth the 16- and 24- port versions of the Express 460T Standalone Switches can accept a module to provide additional functionality. Connects to 100Base-FX devices (such as a switch or server) at full- or half-duplex. Extends network diameter up to 400m (half-duplex) or 2km (full-duplex).

  6. DLINK Características Gerais: 9 Slots que combinam velocidades altíssimas com flexibilidade de conexão Até 128 portas 10/100 Mbps em par trançado Até 96 portas 100 Mbps em fibra Até 16 portas em Gigabit Fonte de Energia Redundante Suporte a VLAN Capacidade de Processamento de 21.3 Gbps Agregação com até 8 link 10/100 Espelhamento de porta Controle de Fluxo Console local, telnet ou WEB Suporte ao protocolo STP Store and Forward 12K de tabela MAC por Placa Port trunking Port Mirror Switch fabric 21 Gbps

  7. Módulos DLINK 16 Portas 10/100 TX

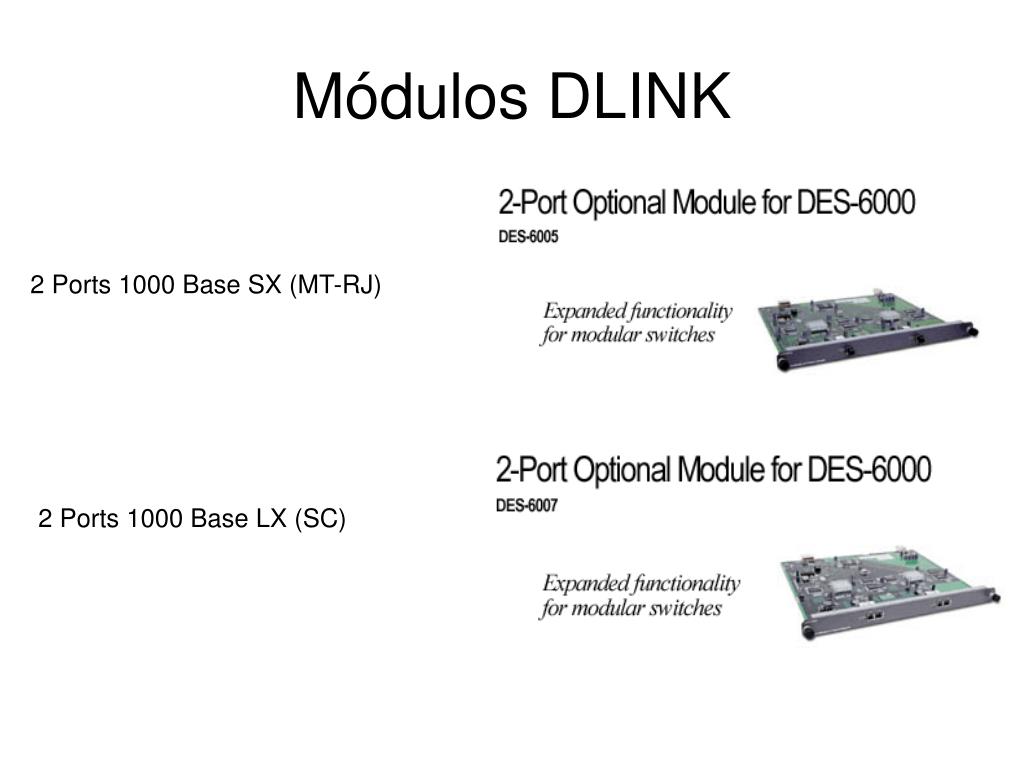

  8. Módulos DLINK 2 Ports 1000 Base SX (MT-RJ) 2 Ports 1000 Base LX (SC)

  9. MÓDULOS DLINK 12 Portas 100 base FX (MT-RJ) 2 Portas 1000 base SX (sc)

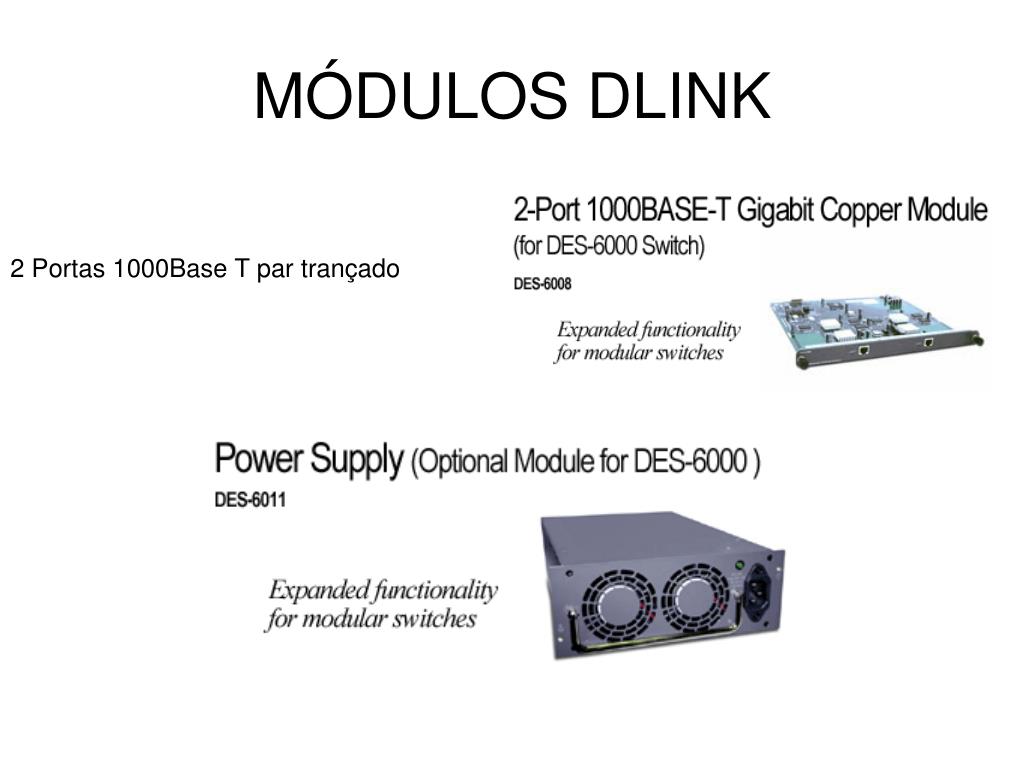

  10. MÓDULOS DLINK 2 Portas 1000Base T par trançado

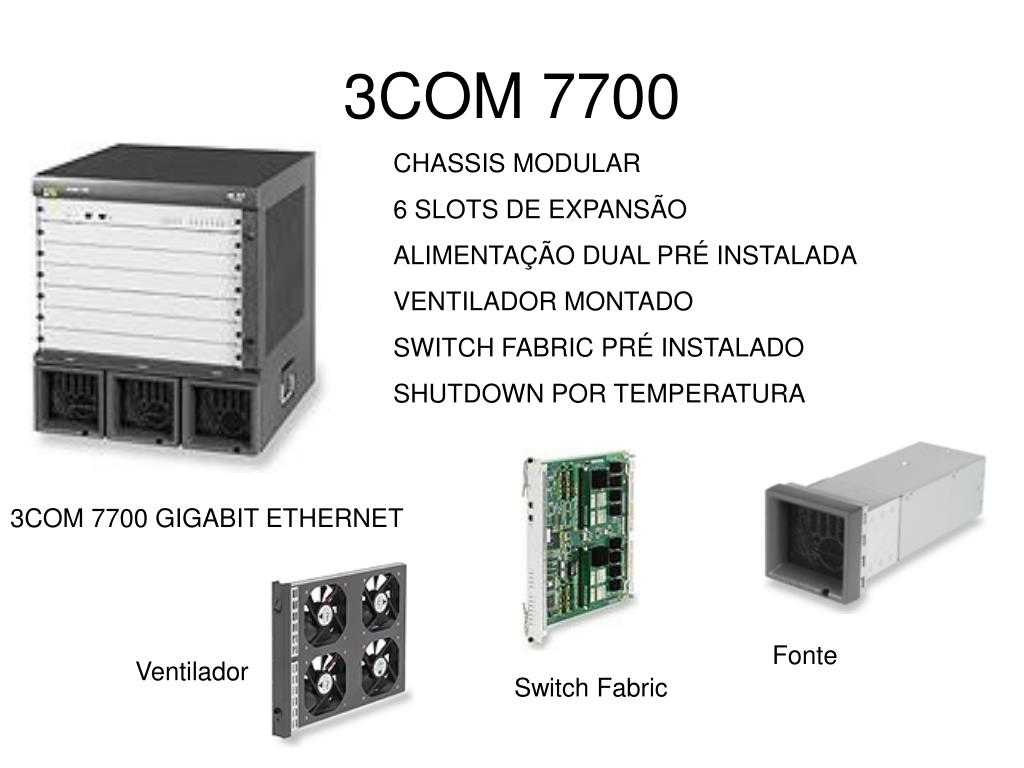

  11. 3COM 7700 CHASSIS MODULAR 6 SLOTS DE EXPANSÃO ALIMENTAÇÃO DUAL PRÉ INSTALADA VENTILADOR MONTADO SWITCH FABRIC PRÉ INSTALADO SHUTDOWN POR TEMPERATURA 3COM 7700 GIGABIT ETHERNET Fonte Ventilador Switch Fabric

  12. 3COM 8 portas GIGABIT ethernet com interface GBIC Switch de nível 2 a 16 Gbps entre portas no mesmo módulo Taxa de transmissão nas interfaces 1Gbps 8 portas GIGABIT ethernet sobre par trançado cat. 5 Switch de nível 2 a 16 Gbps entre portas no mesmo módulo Taxas de transmissão das interfaces: 10/100Mbps (half/full duplex), 1Gbps (full duplex); adaptação MDI/MDIX

  13. 3COM Switching Local Camada 2 a 16Gbps entre portas no mesmo móduloCada módulo adicionado a um chassi aumenta a performance de switching total; por exemplo, seis desses módulos, quando adicionados a um Switch 7700 de 7 slots ou 8 slots, oferece desempenho de switching a 96 Gbps 48 portas de conectividade 10/100 Taxas de transmissão das interfaces: 10/100Mbps (half/full duplex), adaptação MDI/MDIX

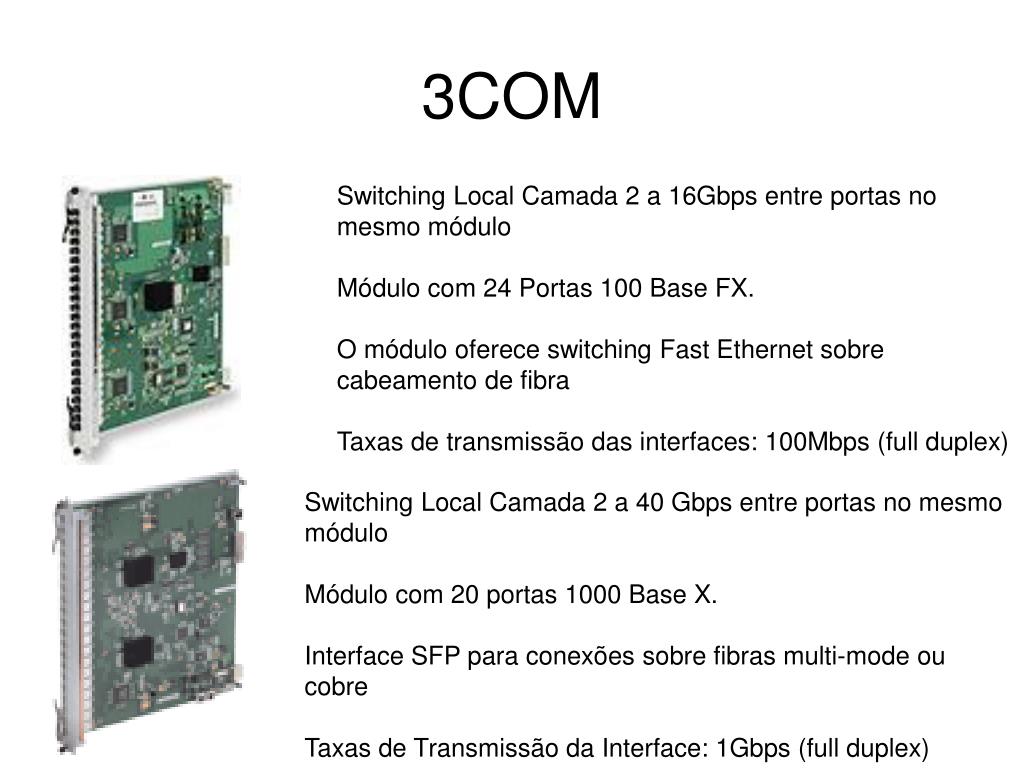

  14. 3COM Switching Local Camada 2 a 16Gbps entre portas no mesmo módulo Módulo com 24 Portas 100 Base FX. O módulo oferece switching Fast Ethernet sobre cabeamento de fibra Taxas de transmissão das interfaces: 100Mbps (full duplex) Switching Local Camada 2 a 40 Gbps entre portas no mesmo módulo Módulo com 20 portas 1000 Base X. Interface SFP para conexões sobre fibras multi-mode ou cobre Taxas de Transmissão da Interface: 1Gbps (full duplex)

  15. 3COM Switching Local Camada 2 a 40 Gbps entre portas no mesmo módulo Módulo com 20 portas 10/100/1000 T Taxas de Transmissão da Interface: 1Gbps (full duplex)

  16. 3COM 24 PORTAS SFP ( SMALL FORM FACTOR PLUGIN ) ACOMODANDO 1000BASE-SX SFP, 1000BASE-LX SFP E 1000BASE-LH FONTE REDUNDANTE HOTSWAP VENTOINHAS HOTSWAP 3COM SWITCH 4070

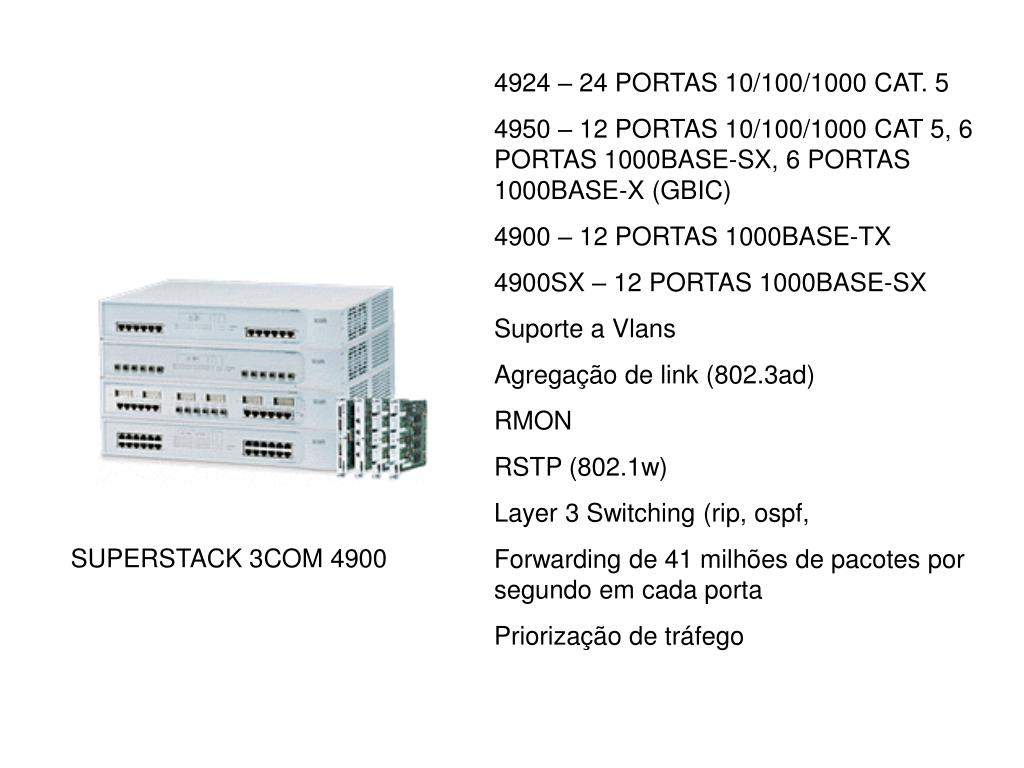

  17. 4924 – 24 PORTAS 10/100/1000 CAT. 5 4950 – 12 PORTAS 10/100/1000 CAT 5, 6 PORTAS 1000BASE-SX, 6 PORTAS 1000BASE-X (GBIC) 4900 – 12 PORTAS 1000BASE-TX 4900SX – 12 PORTAS 1000BASE-SX Suporte a Vlans Agregação de link (802.3ad) RMON RSTP (802.1w) Layer 3 Switching (rip, ospf, Forwarding de 41 milhões de pacotes por segundo em cada porta Priorização de tráfego SUPERSTACK 3COM 4900

  18. 3COM Switch Gigabit Ethernet 10/100/1000 24 portas autosensing Desktop ou Workgroup 4 slots sfp (fibra SX, LX) Rapid STP (802.1w) Agregação de Link (802.3ad) até 6 troncos, cada um com até 8 Gbps QoS – 8 filas por Porta VLAN – 254 Endereçamento através de DHCP Gerenciamento através de interface WEB, snmp ou CLI WireSpeed com taxas de forwarding de 10,1 milhões de pacote por segundo 3COM SWITCH 3824

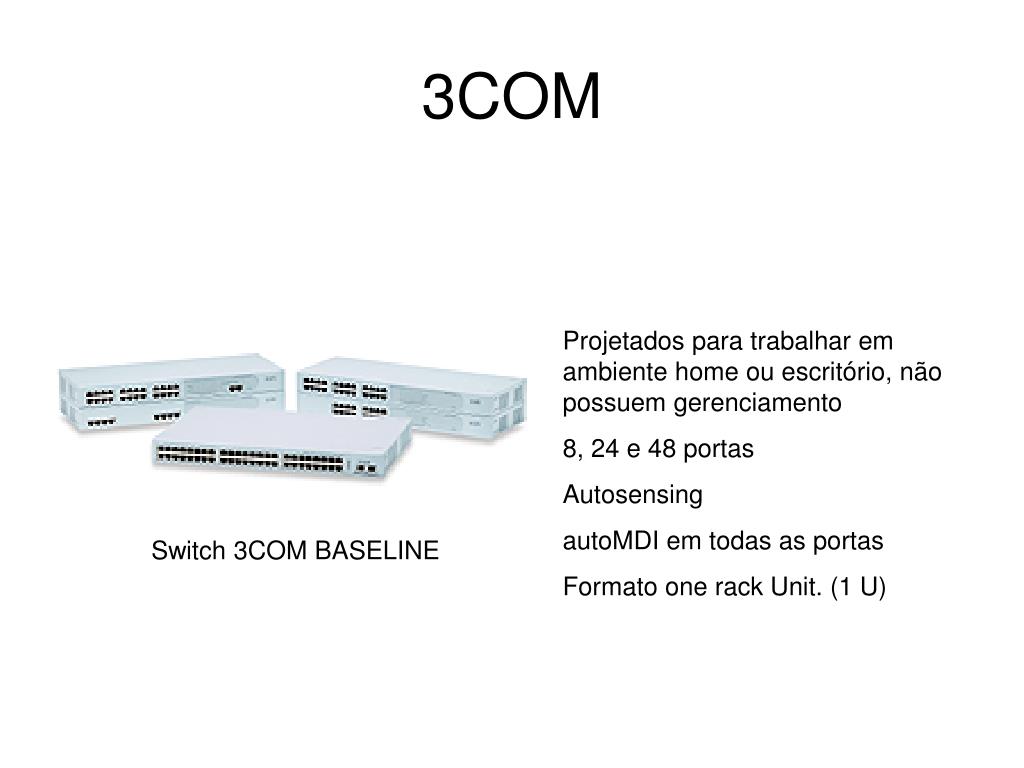

  19. 3COM Projetados para trabalhar em ambiente home ou escritório, não possuem gerenciamento 8, 24 e 48 portas Autosensing autoMDI em todas as portas Formato one rack Unit. (1 U) Switch 3COM BASELINE

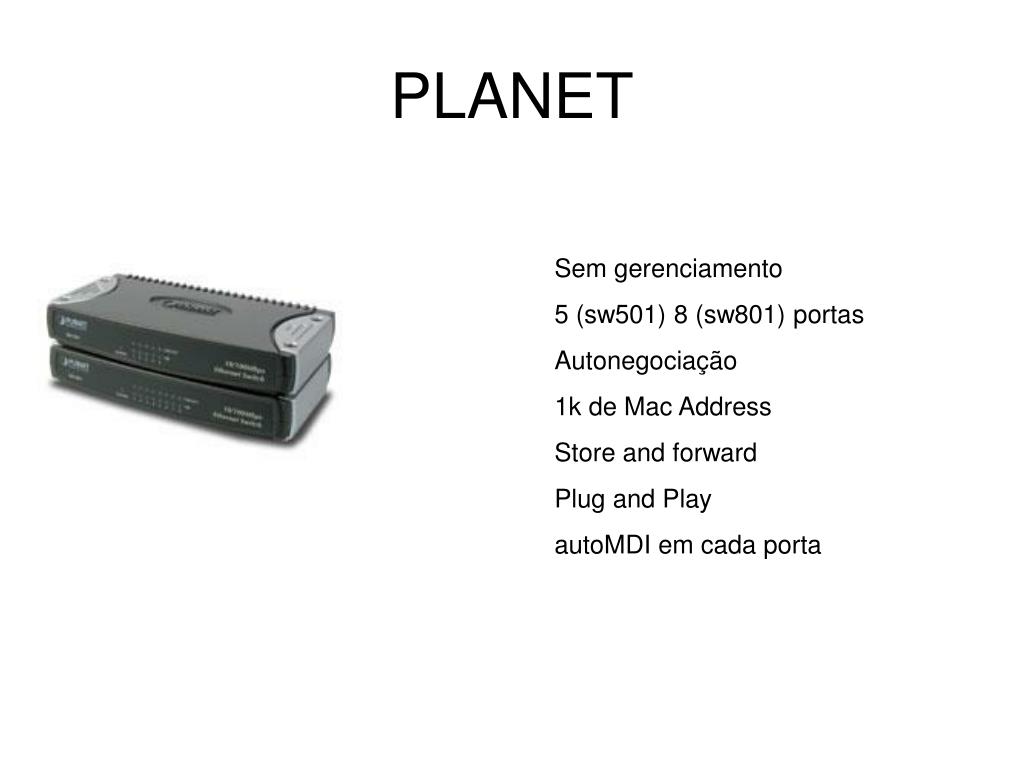

  20. PLANET Sem gerenciamento 5 (sw501) 8 (sw801) portas Autonegociação 1k de Mac Address Store and forward Plug and Play autoMDI em cada porta

  21. PLANET 48 Portas 10/100 TX, autoMDI Dois Slots opcionais (1000Base SX, LX, T, FX Empilhamento máximo de 16 unidades Store-and-Forward 8Kb de endereço MAC Suporte de até 32 VLANS Port Trunking com até 4 portas Suporte SNMP e RMON Suporte a mirror de porta Buffer de armazenamento de 12Mb Spanning Tree Priorização de tráfego Gerenciamento por Web, telnet SGSW - 4802 Throughtput - 10Mpps Switch Fabric -

  22. PLANET 24 Portas 10/100 2 Slots para 1000Base TX, LX, T Switch Fabric – 8.8 G Tabela para endereço MAC 6k 384k de memória para Buffer Store and Forward Empilhamento máximo de 8 equipamentos Priorização de tráfego Até 255 Vlans Gerenciamento: telnet, Web, SNMP Port Mirroring WGSW 2403

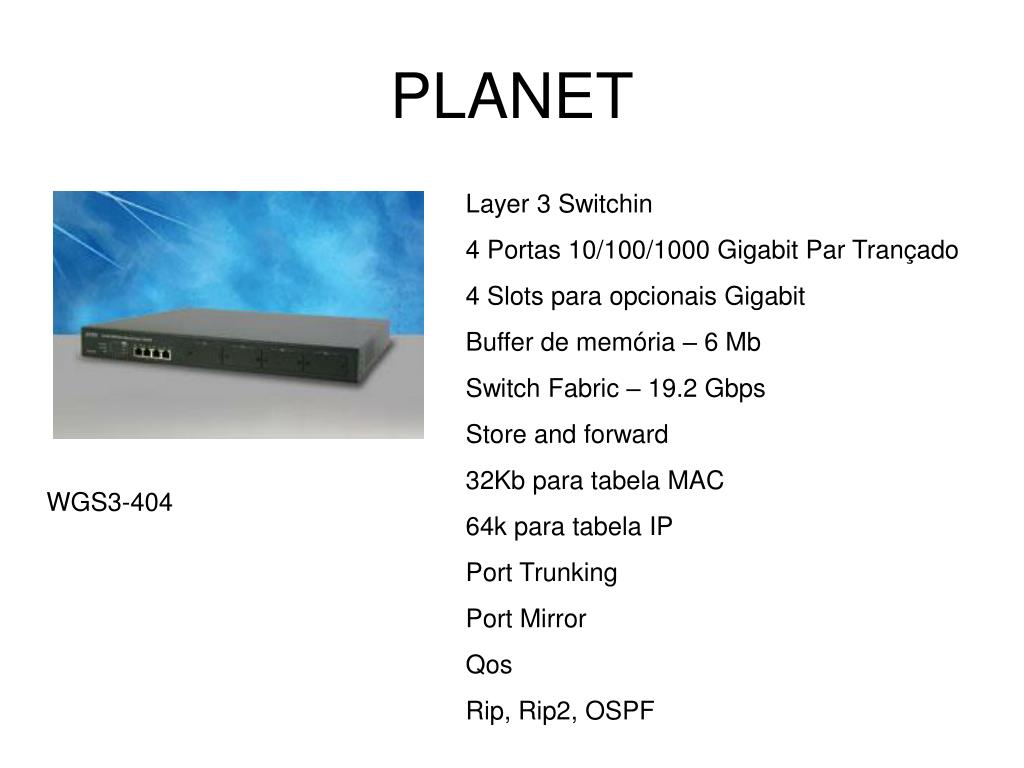

  23. PLANET Layer 3 Switchin 4 Portas 10/100/1000 Gigabit Par Trançado 4 Slots para opcionais Gigabit Buffer de memória – 6 Mb Switch Fabric – 19.2 Gbps Store and forward 32Kb para tabela MAC 64k para tabela IP Port Trunking Port Mirror Qos Rip, Rip2, OSPF WGS3-404

  24. ENTERASYS Arquitetura DFE – Distributed Forward Engine 64k de tabela MAC Switch Fabric 18Gbps (cada placa) Throught 15.5 Mpps (medida em pacotes de 64 bytes) Vlan 4094 Switching Layer 2 e 3 Matrix N3 e N7

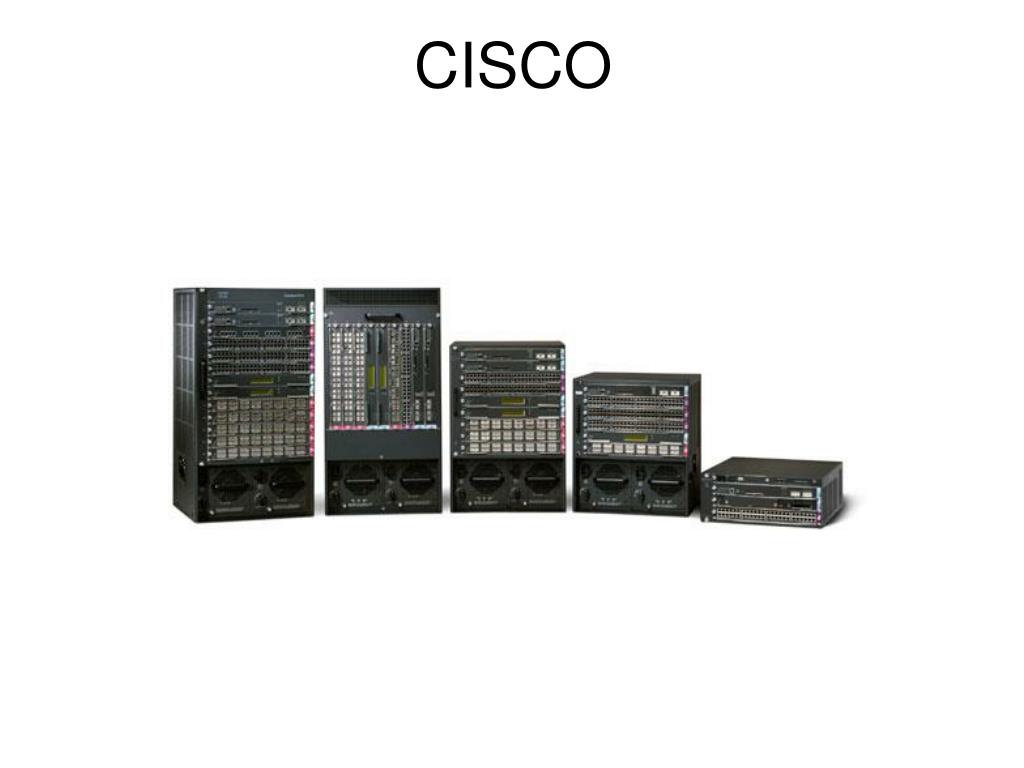

  25. CISCO

  26. CISCO

  27. CISCO Catalyst 6500 Series Next-Generation Product Portfolio Cisco Catalyst 6500 Series Supervisor Engine 720 High density 4-port 10 Gigabit Ethernet module 48-port 10/100/1000 Ethernet module for access and data center 24- and 48-port gigabit Ethernet module for data center deployments New Catalyst 6500 Series Access Layer Products Cisco Catalyst 6500 Supervisor Engine 32, offering next-generation feature consistency with the Supervisor Engine 720, targeted for the access layer 48-port 10/100 with integrated TDR support and optional, field-upgradable 802.3af Power over Ethernet (PoE) support 96-port 10/100 RJ-21 module with optional, field-upgradable 802.3af PoE support Enhanced 48-port 10/100/1000 supporting jumbo frames and optional, field-upgradable 802.3af PoE support High density 48-port 100 FX Small Form-Factor Pluggable-based module 6000W power supply and chassis enhancements for high-density PoE deployment support

  28. CISCO

  29. FOUNDRY NETWORKS

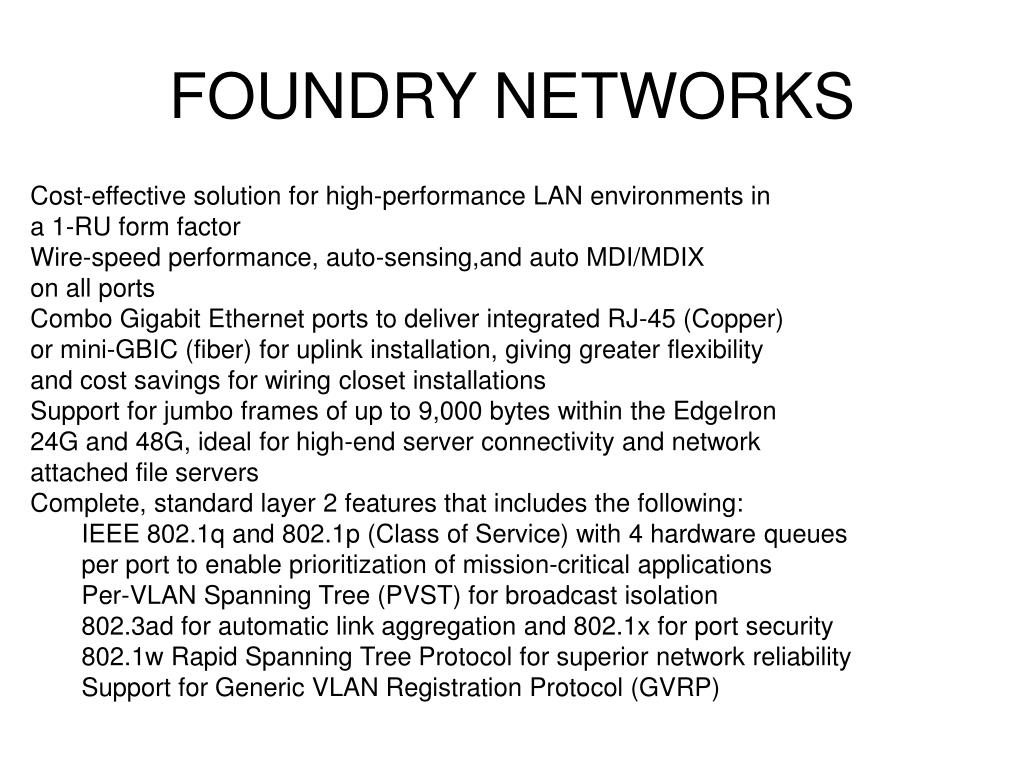

  30. FOUNDRY NETWORKS • Cost-effective solution for high-performance LAN environments ina 1-RU form factor • Wire-speed performance, auto-sensing,and auto MDI/MDIXon all ports • Combo Gigabit Ethernet ports to deliver integrated RJ-45 (Copper)or mini-GBIC (fiber) for uplink installation, giving greater flexibilityand cost savings for wiring closet installations • Support for jumbo frames of up to 9,000 bytes within the EdgeIron24G and 48G, ideal for high-end server connectivity and networkattached file servers • Complete, standard layer 2 features that includes the following: • IEEE 802.1q and 802.1p (Class of Service) with 4 hardware queuesper port to enable prioritization of mission-critical applications • Per-VLAN Spanning Tree (PVST) for broadcast isolation • 802.3ad for automatic link aggregation and 802.1x for port security • 802.1w Rapid Spanning Tree Protocol for superior network reliability • Support for Generic VLAN Registration Protocol (GVRP)

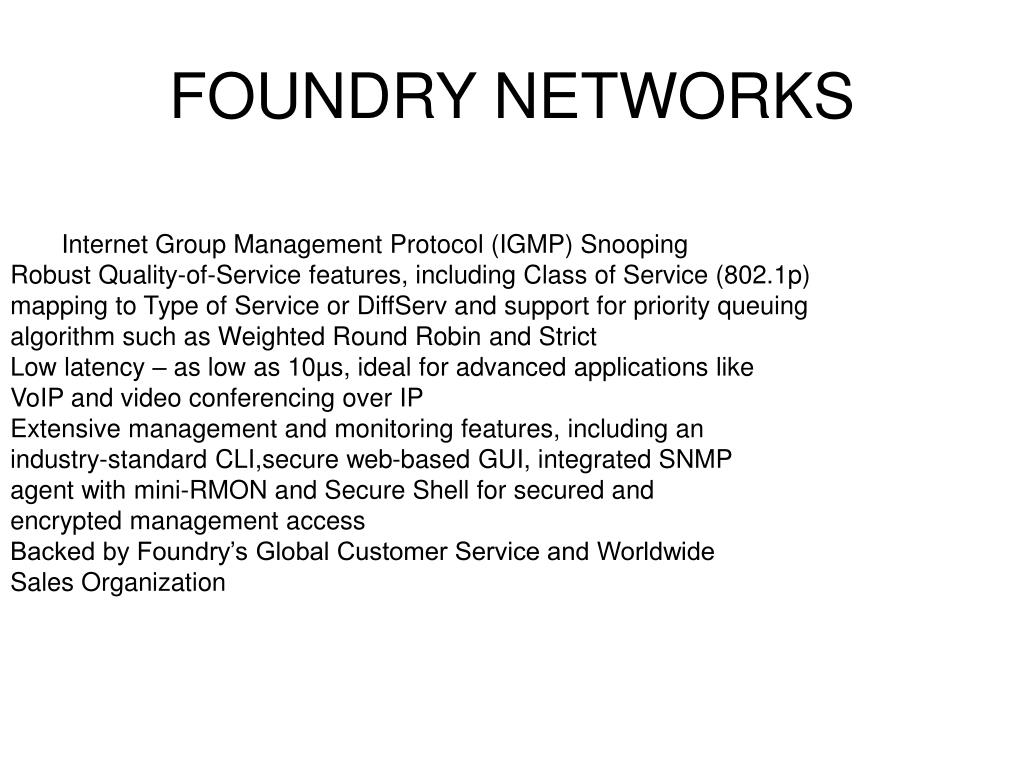

  31. FOUNDRY NETWORKS • Internet Group Management Protocol (IGMP) Snooping • Robust Quality-of-Service features, including Class of Service (802.1p)mapping to Type of Service or DiffServ and support for priority queuingalgorithm such as Weighted Round Robin and Strict • Low latency – as low as 10µs, ideal for advanced applications likeVoIP and video conferencing over IP • Extensive management and monitoring features, including anindustry-standard CLI,secure web-based GUI, integrated SNMPagent with mini-RMON and Secure Shell for secured andencrypted management access • Backed by Foundry’s Global Customer Service and WorldwideSales Organization

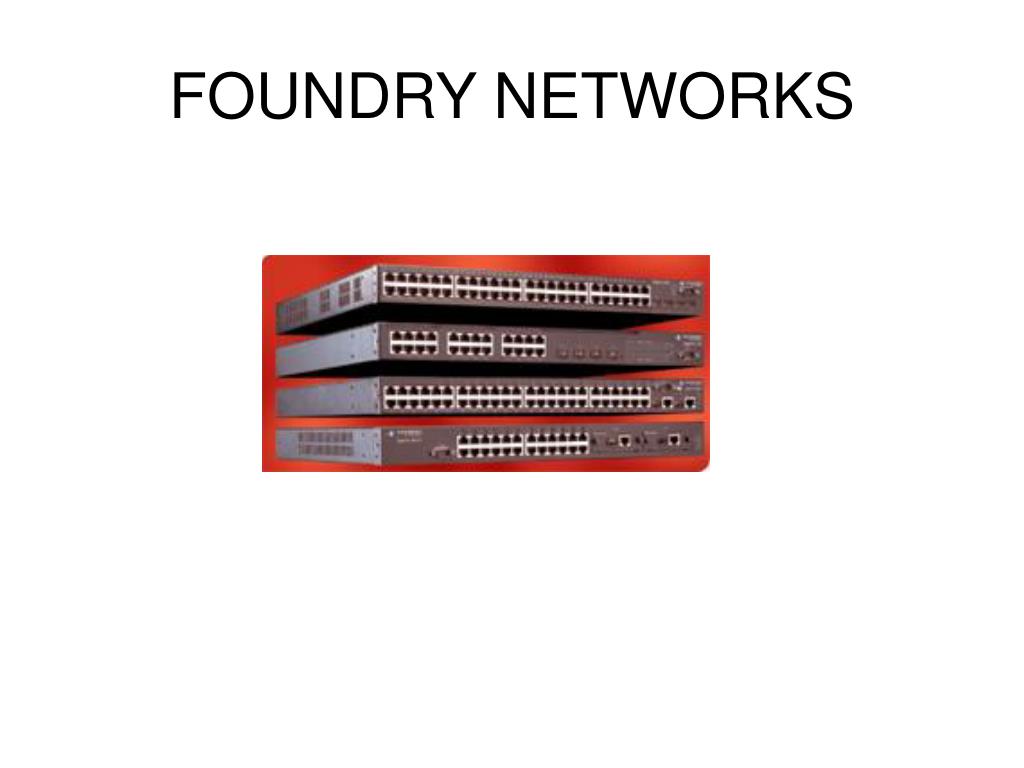

  32. FOUNDRY NETWORKS
