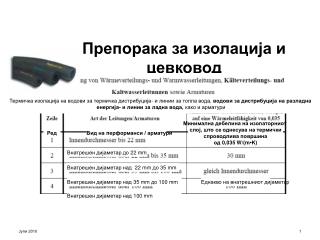

  1. Препорака за изолација и цевковод Термичка изолација на водови за термичка дистрибуција- и линии за топла вода, водови за дистрибуција на разладна енергија- и линии за ладна вода, како и арматури Минимална дебелина на изолаторниот слој, што се однесува на термички спроводлива површинаод 0,035 W/(m•K) Ред Вид на перформанси / арматури Внатрешен дијаметар до 22 mm Внатрешен дијаметар над 22 mm до 35 mm Внатрешен дијаметар над 35 mm до 100 mm Еднакво на внатрешниот дијаметар Внатрешен дијаметар над 100 mm Јули 2010 1

  2. Соларни флуиди Заштита од замрзнување до 60 % пропилен- гликол 50 % пропилен- гликол Релативен пад на притисокот кај вода при 10°C 40 % пропилен- гликол Температура Јули 2010 2

  3. Соларни флуиди Заштита против замрзнување до 40 % пропилен-гликол Релативна термичка загубакај вода при 10°C 50 % пропилен-гликол 60 % пропилен-гликол Температура Јули 2010 3

  4. Proces na stagnacija Пареа Сигурносен вентил Сад за експанзија Јули 2010 4

  5. Kade se greskite Јули 2010 5

  6. Kade se greskite Јули 2010 6

  7. Про солар колектор ps 2170 (опционално вакуумски цевки, интегрирани во кров- или големи колектори) Топла вода Циркулација низ грејниот систем Соларен регулатор PS 200 Мешач на грејната циркулација Автомат за мешање на санитарната вода Соларна трансферна станица Котел на дрвни пелетиPowerLine Ладна вода или други видови на котели Стратификуван резервоар со брановидни цевки од оплеменет челик Јули 2010 7

  8. Автоматски аспиратор со славина за затварање Сигурносен вентил Кугла-славина со гравитациска сопирачка Сигурносен вентил со испусен вод Манометар Мешач за санитарна вода Сад за експанзија Славина за полнење и празнење на котелот Циркулаторна пумпа Славина за полнење и празнење на котелот Сад за собирање Славина за затварање Славина за полнење и празнење на котелот Неповратен вентил Јули 2010 8

  9. Соларни постројки за акумулирање на топла вода Термосифонски постројки Постројки со принудна циркулација Отворен систем Затворен систем Јули 2010 9

  10. Термосифонски постројки Mai 2010 Јули 201 Јули 2010 10 10

  11. Термосифонски постројки Директна конекција Конекција преку секундарниот круг Јули 2010 11

  12. Двокружен систем со природна циркулација Mai 2010 Јули Јули 2010 12 12

  13. Двокружен систем со природна циркулација Соларен резервоар Термостатски вентил Сончев колектор Mai 2010 Juli 2010 Јули 2010 13 13

  14. Двокружен систем со принудна циркулација EURO-сончеви колектори Топла вода за кујна и купатило CIRCO 4Станица на соларен кругСоларен регулатор SunGo X Дополнително греење ECOplus-соларни резервоари Јули 2010 14

  15. Двокружен систем со принудна циркулација Соларна постројка за подготовка на топла вода со дополнително загревање преку бојлерот. 1. Соларен колектор2. Резервоар 3. Изменувач на топлина4. Соларна станица5. Сад за експанзија6. Дополнително загревање7. Потрошувач Јули 2010 15

  16. Соларен колектор Топла вода Резервоар за санитарна вода Помошно греење Соларна станица Ладна вода Јули 2010 16

  17. Аква-систем на пример од Парадигма Mai 2010 Juli 2010 Јули 2010 17 17

  18. Аква - систем • Предности • Постоечкиот резервоар може да се користи • Водата е поефективна како носител на топлина • Едноставно хидраулиско поврзување, интегрирање • Нема потреба од втор сад за експанзија • Недостатоци • Опасност од замрзнување на системот • Помал резервоарски волумен • Лошо слоење (системот функционира претежно само со вакуумски цевки) Mai 2010 Juli 2010 Јули 2010 18 18

  19. Димензионирање на летното работење Соларна стапка на покриеност Јан. Март Дек. Фев. Апр. Јуни Септ. Окт. Мај Авг. Јули Ное. Јули 2010 19

  20. Потреба за тола вода и соларно зрачење kWh/ден Јан. Фев. Март Април Мај Јуни Јули Авг. Септ. Окт. Ное. Дек. Потрошу- вачка Јули 2010 20

  21. Дворезервоарски систем Колектор Соларен резервоар Греен круг Топла вода Пумпа на соларниот круг Стар резервоар Котел за нафта или гас Ладна вода Јули 2010 21

  22. Дворезервоарски ситем Колкектор Топла вода Греен круг Соларен резервоар Пумпа на соларниот круг Стар резервоар Котел за нафта или гас Ладна вода Јули 2010 22

  23. Дворезервоарски систем • Предности • Поголем резервоарски волумен • помал соларен резервоар, а со тоа, трошоците за резервоарот се помали • Недостатоци • - Резервоарската површина е поголема, а тоа подразбира поголеми термички загуби • - Поголема просторна потреба • - Регулативно-техничките напори, односно трошоци се поголеми • - Исплатливо единствено кај квалитетно изолирани нови резервоари, (на пример резервоари од оплеменет челик) Јули 2010 23

  24. Соларни постројки за подготвување на топла вода и грејна поддршка Дворезервоарски систем Комбиниран резервоарски систем Димензионирање Јули 2010 24

  25. Дворезервоарски систем Сончеви колектори RATIO-бафер резервоар ECOplus-соларен резервоар Собно греење Топла вода Јули 2010 25
