Presentation Transcript
perifern za zen zobrazovac jednotky crt monitor

PERIFERNÍ ZAŘÍZENÍZOBRAZOVACÍ JEDNOTKYCRT monitor

Ing. Petr Bouchala

Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace

Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1.5.

Výuková sada – PERIFERNÍ ZAŘÍZENÍ, DUM č. 2

slide2

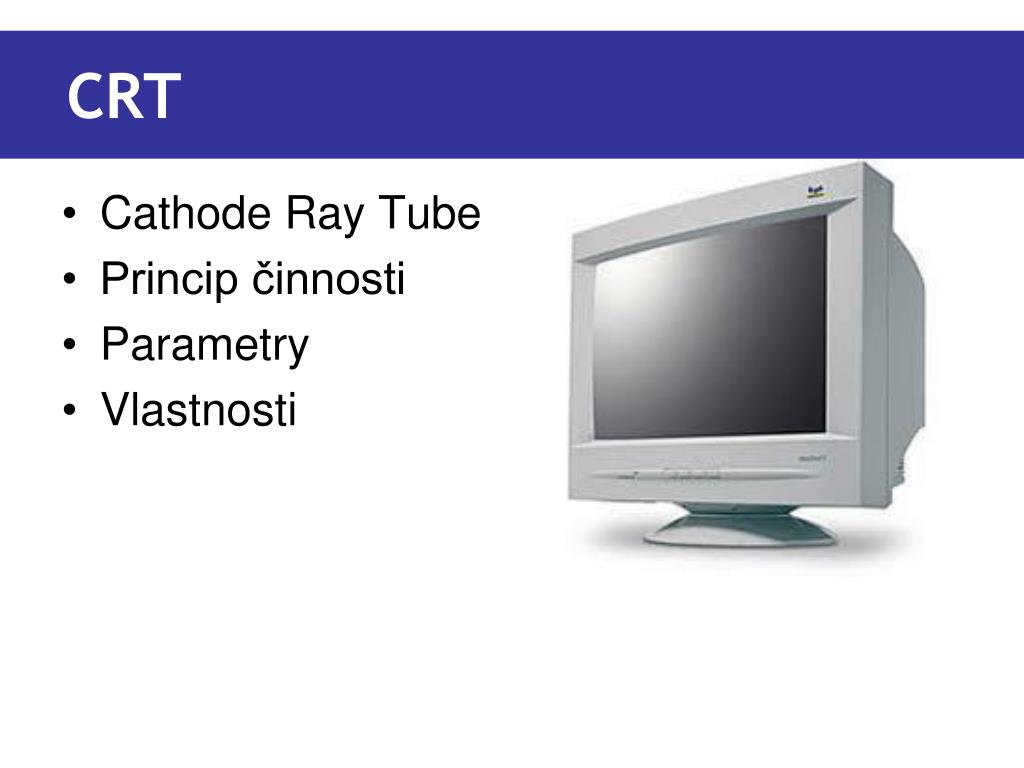

CRT
  • Cathode Ray Tube
  • Princip činnosti
  • Parametry
  • Vlastnosti
konstrukce crt

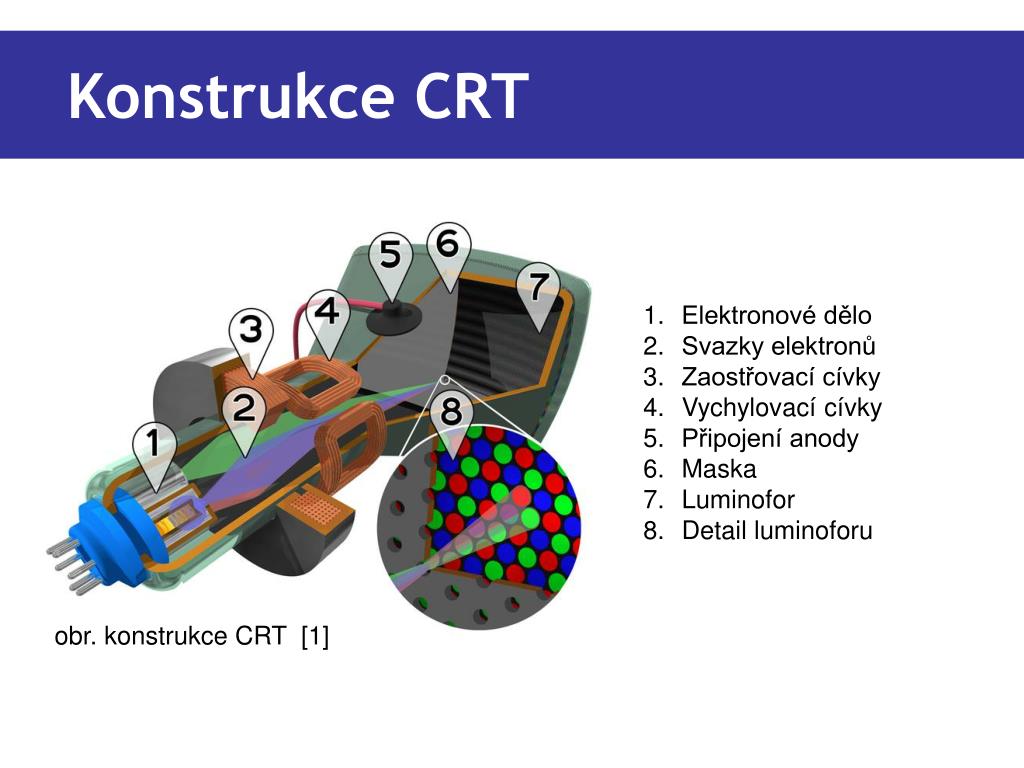

Konstrukce CRT
  • Elektronové dělo
  • Svazky elektronů
  • Zaostřovací cívky
  • Vychylovací cívky
  • Připojení anody
  • Maska
  • Luminofor
  • Detail luminoforu

obr. konstrukce CRT [1]

princip innosti
Princip činnosti
  • Žhavené katody emitují tři svazky elektronů
  • Elektronový svazek je urychlován a směrován na luminofor
  • Elektrony jsou horizontálně a vertikálně vychylovány cívkami
  • Elektrony dopadají na luminofor přes masku
  • Po dopadu elektronů se luminofor rozsvítí
maska

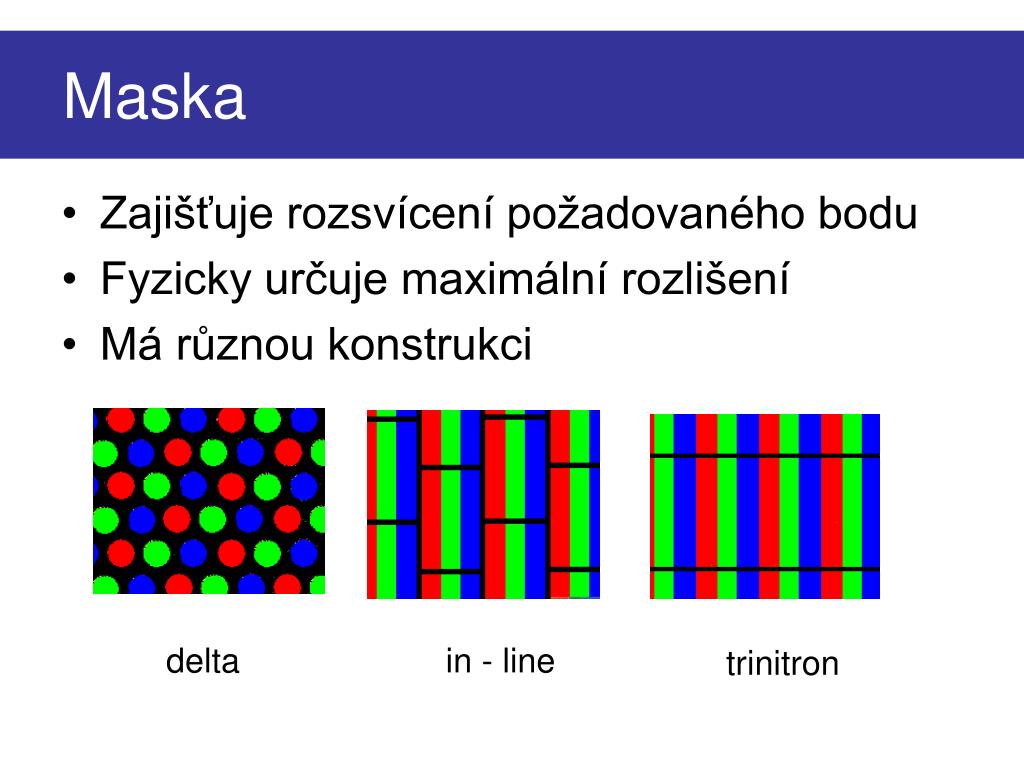

Maska
  • Zajišťuje rozsvícení požadovaného bodu
  • Fyzicky určuje maximální rozlišení
  • Má různou konstrukci

delta

in - line

trinitron

parametry

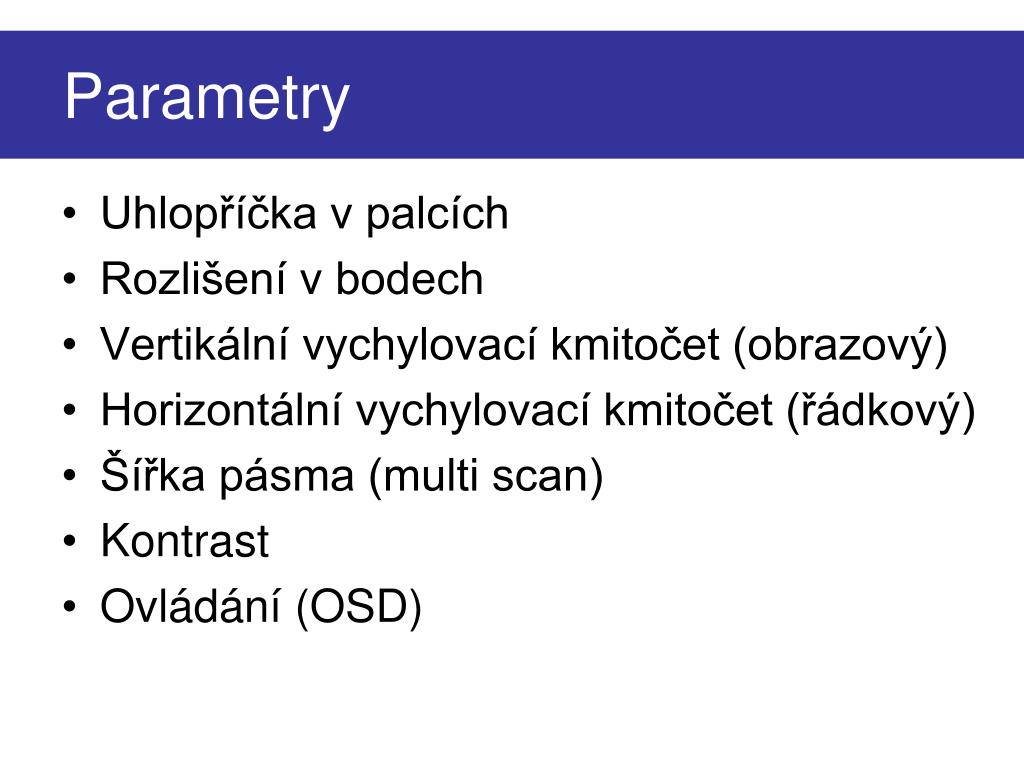

Parametry
  • Uhlopříčka v palcích
  • Rozlišení v bodech
  • Vertikální vychylovací kmitočet (obrazový)
  • Horizontální vychylovací kmitočet (řádkový)
  • Šířka pásma (multi scan)
  • Kontrast
  • Ovládání (OSD)
vlastnosti

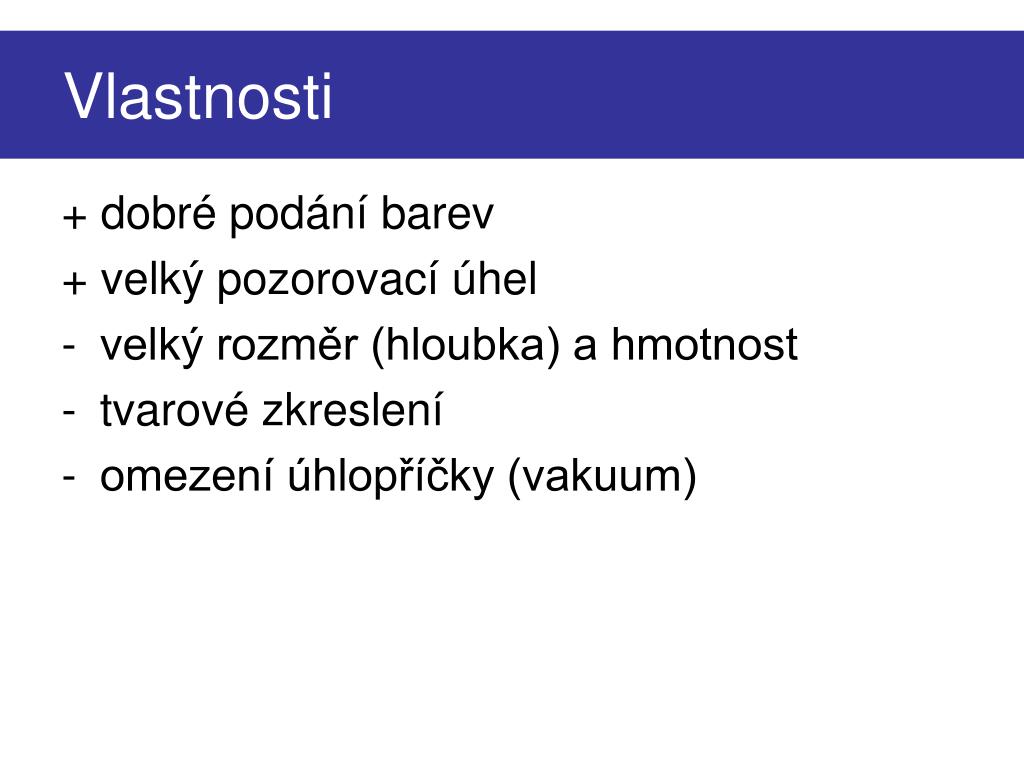

Vlastnosti

+ dobré podání barev

+ velký pozorovací úhel

  • velký rozměr (hloubka) a hmotnost
  • tvarové zkreslení
  • omezení úhlopříčky (vakuum)
p klady

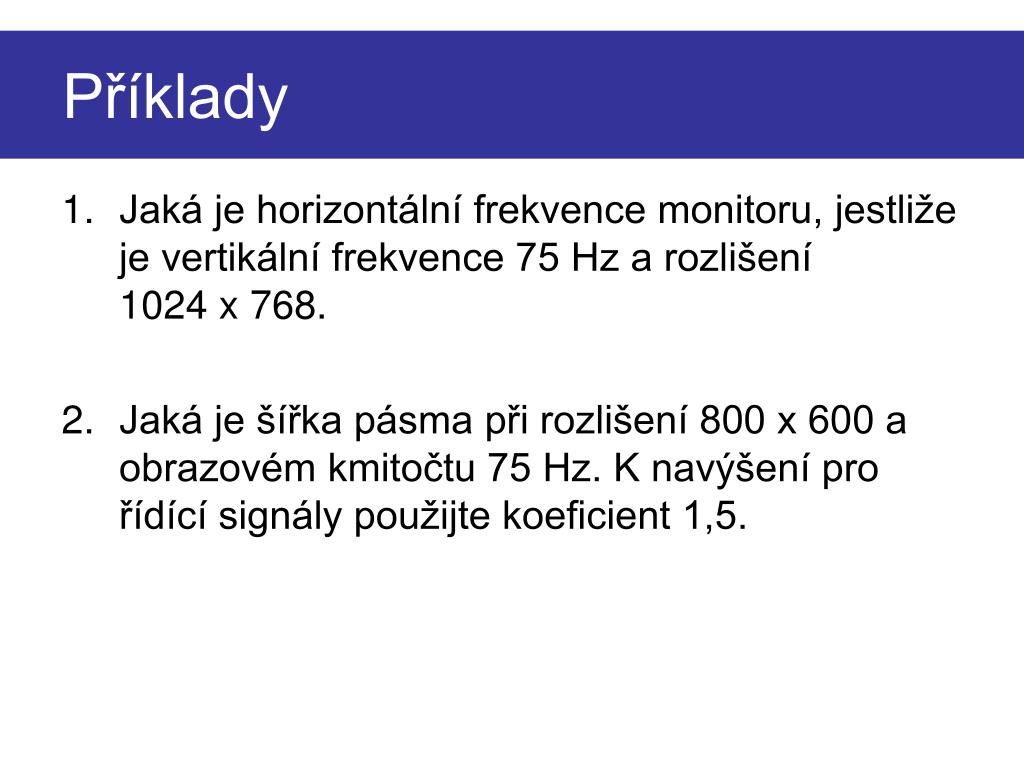

Příklady
  • Jaká je horizontální frekvence monitoru, jestliže je vertikální frekvence 75 Hz a rozlišení 1024 x 768.
  • Jaká je šířka pásma při rozlišení 800 x 600 a obrazovém kmitočtu 75 Hz. K navýšení pro řídící signály použijte koeficient 1,5.
e en p klad

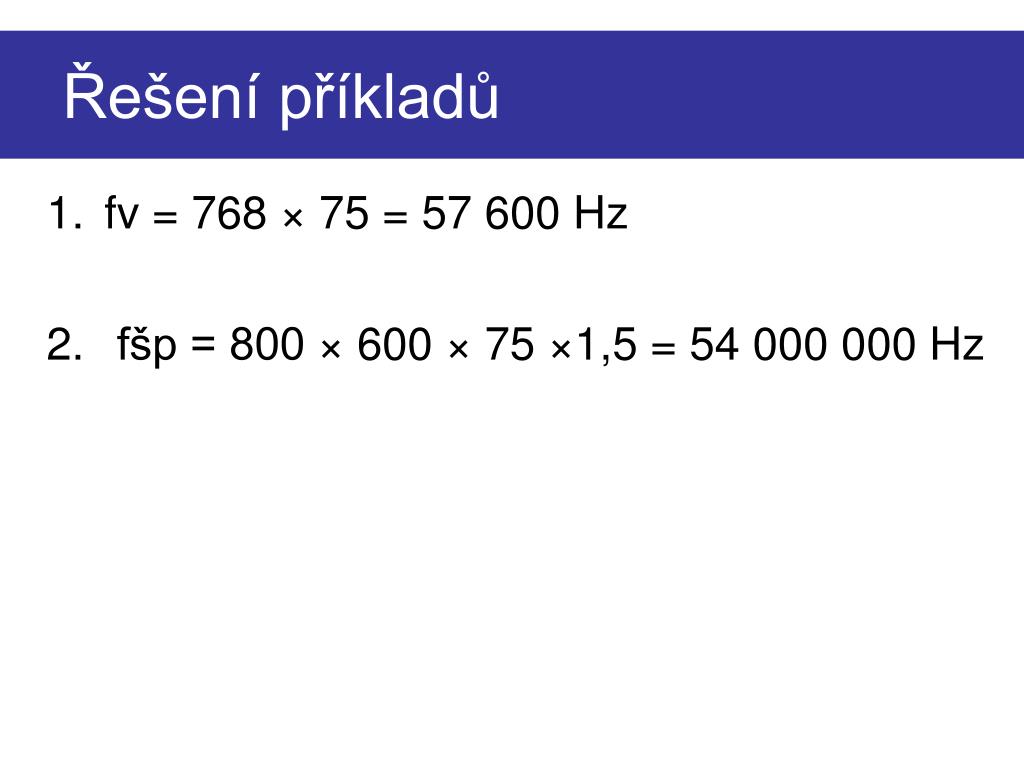

Řešení příkladů
  • fv = 768 × 75 = 57 600 Hz
  • fšp = 800 × 600 × 75 ×1,5 = 54 000 000 Hz
literatura

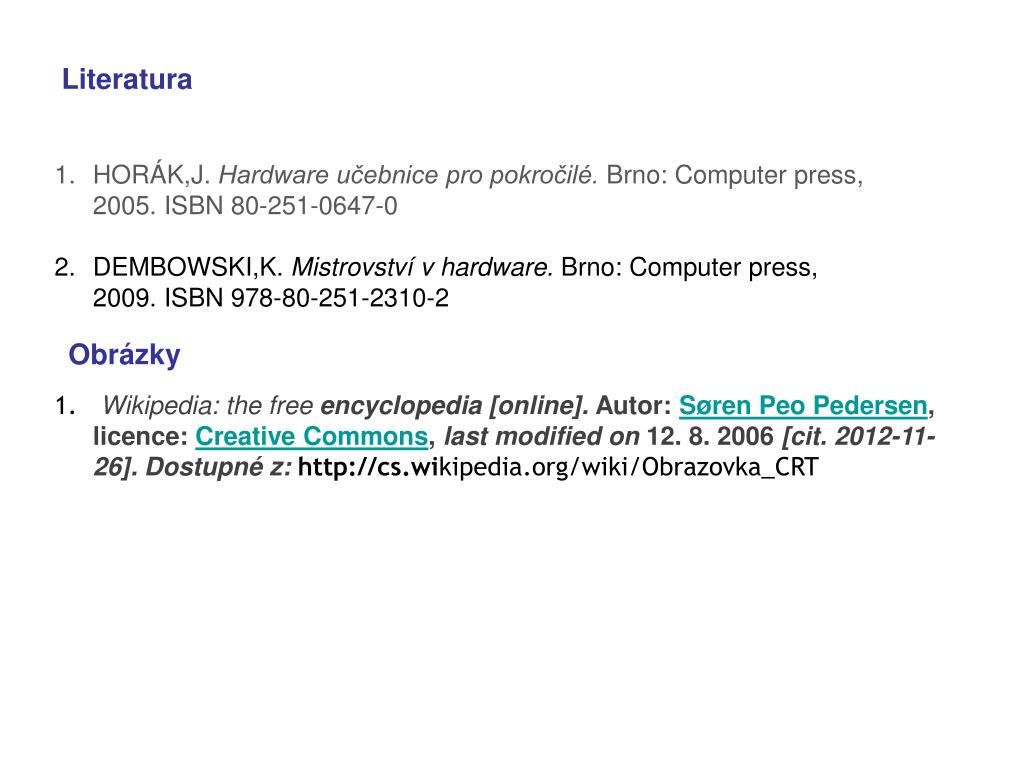

Literatura

HORÁK,J. Hardware učebnice pro pokročilé. Brno: Computerpress, 2005. ISBN 80-251-0647-0

DEMBOWSKI,K. Mistrovství v hardware. Brno: Computerpress,2009. ISBN 978-80-251-2310-2

Obrázky

  • Wikipedia: the free encyclopedia [online]. Autor: SørenPeoPedersen, licence: CreativeCommons, last modified on 12. 8. 2006 [cit. 2012-11-26]. Dostupné z:http://cs.wikipedia.org/wiki/Obrazovka_CRT
