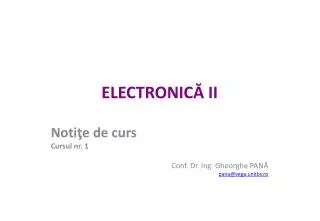

  1. ELECTRONICĂ II Notiţe de curs Cursul nr. 1 Conf. Dr. Ing. Gheorghe PANĂ pana@vega.unitbv.ro

  2. Noţiuni introductive de SPICE • SPICE înseamnă Simulation Program with Integrated Circuits Emphasis • A fost dezvoltat in Electronics Research Laboratorydin cadrul University of California, Berkeley • în 1975, SPICE 2 este pus la dispoziţia publicului Cursul nr. 1

  3. SPICE se bazează pe analiza nodală • Masa se notează cu 0 (zero); • Nodurile care se pot restrânge la unul singur au un singur nume (număr); • Punctul de înseriere a două componente se consideră nod şi se numerotează; Cursul nr. 1

  4. Componentele încep cu o literă caracteristică • R – rezistor • C – condensator • L – bobină • K – bobine cuplate (transformator) • D – diodă semiconductoare • Q – tranzistor bipolar • J – TEC-J • M – TEC-MOS • X – subcircuit • V – sursă independentă de tensiune • I – sursă independentă de curent • E – sursă de tensiune comandată în tensiune • G – sursă de curent comandată în tensiune Cursul nr. 1

  5. Fişierul SURSĂ sau de INTRARE • Este creat de utilizator • Are extensia .CIR • Este text simplu fără formatări speciale • Prima linie = instrucţiunea de TITLU • Ultima linie = instrucţiunea de încheiere (.END) • Celelalte linii pot fi scrise în orice ordine. Recomandare: • Descrierea componentelor pasive şi active • Descrierea surselor de alimentare şi semnal • Instrucţiunile corespunzătoare analizelor Cursul nr. 1

  6. Descrierea componentelor şi surselor • Primul câmp începe cu litera caracteristică + un şir alfanumeric; • Urmează 2 sau mai multe câmpuri = nodurile în care se conectează componenta; • Urmează valoarea sau numele modelului; • Între câmpuri se folosesc separatori: spaţiu, Tab, virgula, (, ). Cursul nr. 1

  7. Instrucţiunile • încep cu punct în prima coloană, mai puţin instrucţiunea de titlu • Exemple • .LIB cale\librarie.lib – aratră unde se găseşte modelul componentei • .DC Vx val1 val2 pas – analiză de c.c. • .OP – determinarea PSF-ului (operating point) • .AC dec pct/dec f_start f_stop – analiza în frecvenţă • .TRAN pas t_analiză t_start pas_max – analiză în timp • .FOUR f_centrală var_ies – analiză Fourier • .PROBE – permite culegerea datelor necesare postprocesării grafice Cursul nr. 1

  8. INSTALARE PROGRAM • http://vega.unitbv.ro/~pana • Courses • Download PSPICE 9.1 student version • Dublu clic pe 91pspstu.exeurmat de Setup.exe • La instalare se poate selecta şi Schematics Cursul nr. 1

  9. Exemplul 1 • Schema unui redresor monoalternanţă cu filtru capacitiv Cursul nr. 1

  10. Fişierul de intrarepentru circuitul din Exemplul 1 Sursa monofazata Obs. rsc 1 2 1 ; sau * inseamna ca RL 4 0 1k ceea ce urmeaza este L1 2 0 100mH COMENTARIU L2 3 0 1mH K1 L1 L2 0.99 C1 4 0 100uF D1 3 4 D1N4002; ordine noduri: anod catod .LIB EVAL.LIB; sau cale\EVAL.LIB V1 1 0 SIN(0 310V 50Hz) *analiza in timp .TRAN 0.1ms 100ms 0 0.1ms .PROBE .END Cursul nr. 1

  11. Rezultatele simulării a) Efectul filtrării tensiunii redresate Cursul nr. 1

  12. Rezultatele simulării b) Fără condensatorul de filtrare C1. Se transformă linia în comentariu: * C1 4 0 100uF Cursul nr. 1

  13. Exemplul 2 • Amplificator de semnal mic cu tranzistor bipolar (TB) Cursul nr. 1

  14. Fişierul de intrarepentru circuitul din Exemplul 2 Amplificator de semnal mic RB 6 2 1.5Meg; Obs. 1Meg=1E6, 1M=1E-3 RC 6 3 5k RE 4 0 1k RL 5 0 10k C1 1 2 10uF C3 3 5 10uF C2 4 0 100uF Q1 3 2 4 Q2N2222; ordine noduri: C B E .LIB EVAL.LIB Vcc 6 0 DC 12V; ordine noduri n+ n- V1 1 0 SIN(0 1mV 1kHz) +AC 1mV; + pentru continuare linie anterioara .TRAN 10u 5m 0 10u .AC DEC 10 1Hz 100Meg .OP .PROBE .END Cursul nr. 1

  15. Răspunsul în timpal circuitului din Exemplul 2 Cursul nr. 1

  16. Răspunsul în frecvenţăal circuitului din Exemplul 2 Cursul nr. 1

  17. Potenţialele din noduri VBE=V(2)-V(4)=1,73-1,08=0,65V VCE=V(3)-V(4)=6,6-1,08=5,52V Cursul nr. 1

  18. Curenţii din laturi IB=6,85uA; IC=1,08mA Cursul nr. 1
