ITA 국방 분야 적용 현황

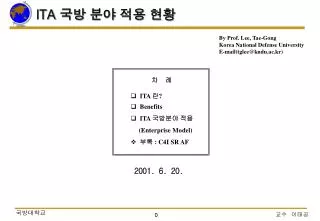

ITA 국방 분야 적용 현황 By Prof. Lee, Tae-Gong Korea National Defense University E-mail(tglee@kndu.ac.kr) 차 례 • ITA 란? • Benefits • ITA 국방분야 적용 (Enterprise Model) • 부록 : C4I SR AF 2001. 6. 20.

ITA란? 아키텍쳐 What Architecture : 아키텍쳐란? 아키텍쳐는 “구성요소의 구조이고, 그것들의 상호관계이며, 또한 그것들의 설계 및 추후 진화를 관리할 수 있는 원칙과 지침”이다. 복잡한 시스템을 구성하기 위한 설계도면 또는 청사진

ITA란? What Architecture : 아키텍쳐 개념 확산 컴퓨터 통합제조 정보기술구조 건축과학 디지털 시스템공학 - 고대그리이스; 건축 설계에 구조개념 도입 - 1970년대 : 디지털 공학 - 미드가 칩 설계에 구조개념 도입 - 1980년대 : CIM 분야 - CIM-OSA, PERA, GERAM -1990년대 : ITA - FEAF, SBA, C4ISR AF 정보기술구조(ITA:Information Technology Architecture)에서 구조란? “특정 시스템이 구성되고 통합되는데 필요한 콤포넌트들을 시스템 내부에 넣는 방법”

ITA란? • 기 술 • 경 쟁 • 경 제 • 정 책 • 리더쉽 • 기 술 • 경 쟁 • 경 제 • 가치 사슬 • 범역화 70, 80년대 주기 7 년 Business IT IT 제공 프로세스 90년대 주기 12 ~ 18 개월 Business IT IT 제공 프로세스 2000년대 주기 실시간 • 디지털 기술혁신 • 경 쟁 • 객체화 • 가치 사슬 • 범역화 Business IT IT 제공 프로세스 Why ITA : 변화 가속 1 • 비즈니스 / 정보기술 생명주기 변화관리를 위한 방법 필요 : 아키텍쳐 개념 도입

ITA란? Stock Control Department Human Resources Department SalesDepartment ? ? CUSTOMER CUSTOMER Order FulfillmentDepartment Accounts Department Why ITA : 복잡도 증가 2 • 정보체계 (인사관리체계  ERP) • 건물 (초가집63빌딩) 복잡도 증가 ? 복잡도 증가 복잡도 관리를 위한 방법 필요 : 아키텍쳐 개념 도입

ITA란? Why ITA : 정보화시대 자산개념 변화 3 • 정보화시대 : 토지 + 돈 + 사람 • 정보화 사회 : 정보+토지+돈+사람 • 정보기술관리(ITM) 필요성 대두 (CIO + ITA) • 제도측면(미국) • 1996년 • ITMRA(Information Technology Management Reform Act) • 1997년 • CIO 직능 : 정보기술구조 개발 • OMB M-97-02 : 정보체계 투자와 정보기술구조 연계 정보기술관리(ITM)를 위한 정보기술아키텍쳐(ITA) 태동

ITA란? O SOn SO1 SO2 수평적 통합 기능 계층도 Fn1 Fn2 F12 F11 SF111 SF112 SFn21 SFn22 수직적 통합 AF2 AF1 AF1 AF2 A112 A114 An22 A111s A113s An21 A111s A113s Why ITA : 수직적 통합 (1) Organization-Centric Integration 4 • Stove-pipe 형 체계  수직적 통합 • Information Island  수평적 통합이 어려움

ITA란? F 11 F 12 F n2 입력 A121 A111s A111s A122 An21 수직적 프로세스 A112 A113s A123 A113s A114 A124 An22 출력 A 체계 B 체계 C 체계 통합되지 않은 Stovepipe 체계 Why ITA : 수직적 통합 (2) Organization-Centric Integration 4

ITA란? EL An4 A14 A13 A11 A12 DL1 DL2 DL3 수평적 통합 기능 계층도 FL1 FL2 EL :Enterprise level 수직적 통합 DL:Domain level FL :Function level AFL11 AFL12 AFLn1 AFLn2 AFL :Atomic Function level A :Application Why ITA : 전사적 통합 (1) Function-Centric Integration 4 수평적 수직적 통합 (전사적 통합)  S/W (Application) 정보 공유

ITA란? F 1 F 2 F n 입력 프로세스 A A11 A21 An1 A22 An2 A12 ` A23 출력 An3 ` An4 A13 프로세스 B A14 Why ITA : 전사적 통합 (2) Function-Centric Integration 4

ITA란? 업무 기능 정보중점 조직중점 Performed by Supports 수동 절차 Requiring Using 논리적 활동단위 정 보 Requiring Using 자동 절차 Performed at Accessed through Perform Roles in 응용중점 Built from Provide Facilities for 응용 환경 업무 장소 사용자 부류 Who Access Comprise of Placed in 기술중점 기술 플랫폼 기술 환경 Placed on Where ITA : 엔터프라이즈 엔터프라이즈= 조직+정보+응용+기술

ITA란? 업 무 (Business) 정 보 (Information) 응 용 (Application) 자 료 (Data) 기 술 (Technology) What ITA : EA+TRM+SP • ITA = EA (Enterprise Architecture) + TRM (Technical Reference Model) + SP (Standards Profile) • EA* = Business Processes + Information Flows and Relationships + Applications + Data Descriptions + Technology Infrastructure * NIST EA

ITA란? View DATA FUNCTION NETWORK PEOPLE TIME MOTIVATION (What) (HOW) (Where) (Who) (When) (Why) SCOPE ENTERPRISE MODEL SYSTEM MODEL TECHNOLOGY MODEL COMPONENTS FUNCTIONING SYSTEM PLANNER OWNER DESIGNER BUILDER SUB- CONTRACTOR Work Product Perspective What ITA(EA) : Zachman Framework

ITA란? What ITA (LTGF) : Ideal LTGF Perspectives When (Time) Why (Motivation) How (Function) Where (Network) Who (People) What (Data) Project Level Program Level Business Level Enterprise Level Sub-contractor Perspectives (Vertical Integration : Quality) Builder Designer Owner Views Scope (Scope Integration : Efficiency) Planner View (Horizontal Integration : Effectiveness) Scope

ITA란? What ITA(TRM) : DoD TRM • 개요 • 공통된 일련의 서비스와 인터페이스 정의 • 공통의 이해 구축, 문제해결을 위한 다양한 기술들의 상호관계 식별 • 응용체계의 이식성, 확장성, 상호운용성에 관련된 주요사항 식별 • 목적 • 사용자의 생산성 및 개발효율성 향상 • 이식성, 확장성 및 상호운용성 향상 • 공급자의 독립성 촉진 • 수명주기 비용 감소 • 보안 향상 보안 임무영역 응용 응용 프로그램 인터페이스(API) 지원 응용 보안 데이터베이스 유틸리티 멀티 미디어 비즈니스 프로세싱 환경 관리 공학 지원 통신 클라이언트 /서버 객체 원격접근 상태관리 구성통계 성능관리 결함관리 사용자/그룹관리 용도관리 시스템 서비스 정 보 서비스 통 신 서비스 인간/컴퓨터 상호작용서비스 응용 프로그램 인터페이스(API) 영 역 간 의 서 비 스 응 용 플 랫 폼 응용 플랫폼 사용자 인터페이스 서비스 데이터 교환 서비스 소프트웨어 공학 서비스 데이터 관리 서비스 분 산 컴 퓨 팅 서 비 스 그래픽 서비스 통신 서비스 주요 서비스 영역 체 계 관 리 서 비 스 보 안 서 비 스 국 제 화 서 비 스 문서 문자및심벌 광학디지털 기술테이터 H/W응용 래스터/ 이미지매핑 국방응용 압축 언어 바인딩 CASE 도구및 환경 소프트웨어 수명주기 프로세스 사용자 인터페이스 그래픽 C/S 객체정의 및 관리 문자기반 윈도우관리 랙스터 벡터 장치 데이터사전 /디렉토리 데이터 베이스 관리서비스 트랜잭션 처리 응용 트랜스포트 네트워크 접근 중간수준 서비스 영역 운영체계 서비스 구조및 응용 인증 접근통계 무결성 기밀성 부인봉쇄 가용성 체계관리 보안레이블링 커널운영 시계/달력 쉘 및 유틸리티 미디어취급 실시간확장 결함관리 운영체계 객체 네트워크 서비스 인간/컴퓨터 상호작용서비스 정 보 서비스 문자세트및 데이터표현 문화협정 자연언어지원 외부환경 인터페이스(EEI) 보안 네트워킹 정보교환 사용자

ITA란? Data View Function View Network View People View Time View Motivation View Sub contractor Who ITA : (Planner---- Sub-contractor) views The perspective focusing on strategic plans, enterprise-level processes, key information and infrastructure important to the enterprise, and the structure of the organization and its operating locations Planner The perspective focusing on conceptual-level models of business processes, Information, business logistics, and IT infrastructure Owner perspectives The perspective focusing on the logical business process design, logical information model, Component and application design, and system distribution and deployment approach Designer Builder The perspective considering the constraints of tools, technology, and material. The builder must translate the designer’s specifications into plans for physical Implementation. The builder also focuses on integration and test.

ITA란? When ITA • ITM(Information Technology Management) • Enterprise Integration = Vertical Integration +Horizontal integration • BPR(Business Process Reengineering) • System Design • Interoperability • Project Priority • Education

ITA란? Perspectives When (Time) Why (Motivation) How (Function) Where (Network) Who (People) What (Data) Project Level Program Level Sub-contractor Builder System-Based Architecture Designer Business Level Enterprise Level Owner Views Planner Enterprise-Based Architecture How ITA : Business Alignment / Traceability Enterprise/Process Mgmt Enterprise/Business Drives Enterprise/Business Stakeholder Strategy Enterprise/Business Context Alignment Traceability Program Management Migration Strategy Project Protfolio Enterprise/Business Architecture

ITA란? • 전사적 관점 기능 및 기능통합수준 • 아키텍쳐 생명주기 • 아키텍트 • ZF • 시스템 관점 통합 및 시스템 상호운용성 수준 • 아키텍쳐 생명주기 + 시스템 생명주기 • 아키텍트 + 시스템 개발자 • ZF 1, 2, 3, 4, 5 1, 2 How to ITA : ITA Framework(1) 아키-엔지니어링(Archi-Engineering) 단계 아키텍팅(Architecting)단계 (4)아키-엔지니어링 프레임워크 (2)전사적 아키텍쳐 프레임워크 기능 1 전사적 아키텍쳐 정보 시스템 기능 … 기능 n 전사적 기준 아키텍쳐 개발 방법(론) 정보시스템 개발 방법(론) 엔터 프라이즈 (1)기술참조모델 프레임워크 (3)표준프로파일 프레임워크 기술참조 모델 표준 프로파일 기술참조모델 개발 방법(론)

ITA란? How to ITA : ITA Framework(2) 아키-엔지니어링(Archi-Engineering) 단계 아키텍팅(Architecting)단계 사용 한다 사용 한다 고용 한다 고용 한다 전사적 아키텍쳐 방법론 전사적 아키텍쳐 언어 아키-엔지니어링 방법론 아키-엔지니어링 언어 아키-엔지니어링 참조 모델 전사적 아키텍쳐 참조 모델 전사적 아키텍쳐 정보시스템 - ZF - TEAF - LTGF - UML - UML - TOGAF ADM - TEAF ADM 기능 1 - ZF - LTGF - TOGAF ADM - TEAF ADM - C4ISR AF 1, 2 1, 2, 3, 4, 5 ~에서 구현한다 ~에서 구현한다 지원 한다 지원 한다 … 일반적인 전사적 아키텍쳐 개념들 전사적 아키텍쳐 도구들 일반적인 아키- 엔지니어링 개념들 아키-엔지니어링 도구들 기능 n - Ptech F - Popkins F - Ptech F - Popkins F 부분적인 정보체계 부분적인 전사적 아키텍쳐 만들기 위해 사용되어진다 만들기 위해 사용되어진다 엔터프라이즈 사용 한다 고용 한다 전사적 기술참조모델 전사적 기술참조 모델 방법론 전사적 기술참조 모델 언어 - LL TRMF - DoD TRM - DoE TRM ~에서 구현한다 표준 프로파일 ~의해 재구성 된다 ~만들어 낸다 지원 한다 표준집합 일반적인 기술 참조모델 개념들 전사적 기술참조 모델 도구들 - Hansol F 부분적인 기술참조모델 기술참조모델 만들기 위해 사용되어진다

Benefits • Information Technology Management(Information : Asset) • Change Management(Evolution, Adaptation) • Complexity Management(Architecting---Engineering) • Enterprise Integration(Horizontal Integration) • Enterprise Optimization • ITA=Organization’s Knowledge Map

ITA 국방 분야 적용 • 패러다임의 변화 : ISP → Architecture • 적용 아키텍쳐 프레임워크 : 미국방성 C4ISR AF • EA : OA + SA • TRM + SP : TA (DITA) • 적용 분야 : 육·해·공 전술 C4I 사업 • 소요 공학실 신설( 2001.4. ) • ITA기반 소요 표준화 작업 중

A0 국가방위를 제공한다 A3 역량을 제공한다 A31 자산을 관리한다 A32 자산을 지원한다 A33 관리서비스를 제공한다 A33 역량을 개발한다 A4 전력을 사용한다 A41 전력을 구성한다 A42 작전정보를 제공한다 A43 작전을 수행한다 A44 작전을 지속한다 A2 자산을 획득한다 A21 획득을 관리한다 A22 연구 및 개발한다 A23 자산을 생산한다 A1 방향을 설정한다 A11 정책을 설정한다 A12 요구사항을 결정한다 A13 계획을 개발한다 A14 자원을 배치한다 A31 자산을 관리한다 A311 역량을 제공하기 위한 능력을 결정한다 A312 배치를 결정한다 A313 자산을 할당한다 A21 획득을 관리한다 A211 획득지침을 개발한다 A212 프로그램을 정의하고 정당화한다 A213 획득을 운영한다 A11 정책을 설정한다 A111 세계정세를 평가한다 A112 국가안보 우선순위를 설정한다 A113 국방 우선순위 및 전략을 수립한다 A41 전력을 구성한다 A411 지휘부 구성한다 A412 계획 및 지시를 평가한다 A413 전력을 통합한다 A42 작전정보를 제공한다 A421 작전정보를 수집한다 A422 융합 및 분석한다 A423 정보를 지휘관에게 제공한다 A12 요구사항을 결정한다 A121 역량 및 성과를 평가한다 A122 교리를 개발한다 A123 조직 및 전력을 구성한다 A124 요구사항을 생산한다 A32 자산을 지원한다 A321 관리한다 A322 강화한다 A323 수송한다 A324 분리한다 A22 연구 및 개발한다 A221 연구를 수행한다 A222 설계한다 A223 평가한다 A43 작전을 수행한다 A431 재래식 작전을 수행한다 A432 핵 작전을 수행한다 A433 우주작전을 수행한다 A434 특수 작전을 수행한다 A435 국내/외 정부작전을 수행한다 A33 관리서비스를 제공한다 A331 통보하고 조언한다 A332 정보작전서비스를 제공한다 A333 재정적서비스를 제공한다 A334 시설서비스를 제공한다 A335 사회시설서비스를 제공한다 A23 자산을 생산한다 A231 부품을 제조한다 A232 시설을 구축한다 A233 인원을 교육한다 A234 인계주다 A13 계획을 개발한다 A131 목표 및 임무를 식별한다 A132 행동방책을 개발한다 A133 상세계획을 개발한다 A134 실행을 명령한다 A44 작전을 지속한다 A431 물자를 관리한다 A432 인원을 유지한다 A433 재공급한다 A434 이동한다 A14 자원을 배치한다 A141 프로그램 및 예산을 개발한다 A142 통합하고 우선 순위화 한다 A143 프로그램 및 예산의 균형을 이룬다 A34 역량을 개발한다 A341 통합한다 A342 단위부대 및 조직을 훈련한다 A343 준비상태를 평가한다 미 국방부 Enterprise Model

기능간 업무절차 개선/통합 방법 국방업무 수행절차 국방업무 표준 수행절차(프레임워크) 기능분야 업무를 연계하여 활동 식별 프로세스화를 통한 기능간 단절 및 중복성 식별 BPR을 통한 체계진화/통합 및 정보공유자료 생성 (System Migration/Integration) Feed-Back 기능분야 정렬/배치 기능모델 (프로세스)적용 업무절차/ 체계통합 목표모델(TO-BE)을 국방혁신/목표 및 기능혁신/목표와 연계하여 국방업무 수행절차 모델 및 기능분야 강화

작전을 지휘한다 (예) 미 국방부 군수기능(중앙보급과 지역보급) 업무절차 통합모델에 군수기능 배치/활동식별 A0 국가방위를 제공한다 A4 전력을 사용한다 A3 역량을 제공한다 A1 방향을 설정한다 A2 자산을 획득한다 군수자산의 획득을 관리한다 책임지역에 군수역량을 구성한다 군 수 기 능 군수자산을 관리한다 군수정책을 수립한다 군수기반 체계를 연구/설계한다 작전정보를 제공한다 군수소요를 결정한다 정비한다 군수기반 체계를 관리한다 군수자산을 생산한다 군수계획을 수립한다 군수예산 요구서를 작성한다 군수단위부대, 조직을 훈련한다 전투작전을 지원한다

(예) 미 국방부 군수기능(계속) 식별된 활동을 군수기능모델에 중앙보급체계로 적용 A0 국가방위를 제공한다 A3 역량을 제공한다 A4 전력을 사용한다 A2 자산을 획득한다 A1 방향을 설정한다 중앙저장 및 분배를 관리한다 보급품의 획득을 관리한다 중앙보급 소요를 결정한다 보급품을 수송한다 보급품을 지원한다 저장, 시설물을 관리한다 중앙보급계획을 개발한다 중앙보급을 위한 예산요구서를 개발한다 보급지원활동을 통합하고 훈련한다

(예) 미 국방부 군수기능(계속) 식별된 활동을 군수기능모델에 지역보급체계로 적용 A0 국가방위를 제공한다 A3 역량을 제공한다 A4 전력을 사용한다 A2 자산을 획득한다 A1 방향을 설정한다 단위부대로 배치를 관리한다 보급품을 수송한다 작전을 수행한다 지역보급관련 중앙보급을 관리한다 전투작전 지원계획을 개발한다 군수지속성을 유지한다 작전을 위한 예산요구서를 개발한다 보급지원활동을 통합하고 훈련한다

(예) 미 국방부 군수기능(계속) 중복된 활동(체계, 데이터) 식별  6개 요소 확인 A0 국가방위를 제공한다 A3 역량을 제공한다 A2 자산을 획득한다 A4 전력을 사용한다 A1 방향을 설정한다 보급품의 획득을 관리한다 단위부대로 배치를 관리한다 중앙보급 요구사항을 결정한다 보급품을 수송한다 보급품의 지원을 수행한다 지역보급관련 중앙보급을 관리한다 전투작전 지원계획을 개발한다 작전을 수행한다 보급지원활동을 통합하고 훈련한다 지원을 위한 예산요구서를 개발한다 군수지속성을 유지한다

(예) 미 국방부 군수기능(계속) 중앙보급/지역보급 체계통합 : 기존체계 A1. 방향을 설정하다 A2. 자산을 획득한다 A3. 역량을 제공한다 A4. 전력을 사용한다 중앙 보급 A12 A21 A23 공통/ 중복 기능 중앙 보급 지역 보급 A13 A14 A31 A32 A33 A34 지역 보급 A43 A44

(예) 미 국방부 군수기능(계속) 중앙보급/지역보급 체계통합 : 통합체계 A1. 방향을 설정하다 A2. 자산을 획득한다 A3. 역량을 제공한다 A4. 전력을 사용한다 보 급 A12 A21 A23 중앙 보급 지역 보급 A13 A14 A31 A32 A33 A34 A43 A44

C4ISR AF가 어떻게 도움을 주는가?

Mandatory Supporting 공통 개발 프로세스 UJTL JOA TRM LISI    SHADE COE CADM JTA DDDS Operational View Identifies Warfighter Relationships and Information Needs Technical Systems View View Relates Capabilities and Characteristics Prescribes Standards and to Operational Requirements Conventions C4ISR AF 구성 요소 공통정의 공통 정의 공통 산출물과 데이터 참조 자원

전투 요소간의 관계 및 정보요구 식별 노드, 활동, 요구사항에 대한 시스템 조합 프로세스와 정보교환 요구수준 가능한 기초 기술과 새로운 능력 프로세스와 노드간 정보교환 요구 수준 정보교환 수준과 요구사항에 대한 능력 상호 운용성을 위한 기술적 수준 작전요구에 대한 특성 및 능력 표준,규칙,규정 공통 정의 (Common Definitions) 공통정의 프레임워크는 아키텍쳐의 세가지 관점과 그들간의 논리적 관계를 정의한다

Six-Step Process 공통개발프로세스 • 1단계: 구조 사용 목적 결정 • 2단계: 구조 범위, 내용, 환경 및 고려사항 결정 • 3단계: 포함되어야 할 구조 특 성 결정 • 4단계: 구조 관점, 산출물 결 정 • 5단계: 산출물 작성 • 6단계: 구조 적용 프레임워크는 아키텍쳐에 “지침”을 제공한다. 단, 특별한 도구와 언어를 지정하지는 않는다.

공통 산출물과 데이터 필수/보조 산출물 • 산출물 - 모든 관점 및 운영 관점 응용 아키텍쳐 관점 산출물 참조 아키텍쳐 산출물 필수 또는 지원요소 모든 관점 AV-1 Overview and Summary Information 필수 요소 모든 관점 AV-2 Integrated Dictionary 필수 요소 모든 관점 AV-3 Capability Maturity Profile 지원 요소 운영 관점 OV-1 High-level Operational Concept Graphic 필수 요소 운영 관점 OV-2 Operational Node Connectivity Description 필수 요소 운영 관점 OV-3 Operational Information Exchange Matrix 필수 요소 운영 관점 OV-4 Command Relationships Chart 지원요소 운영 관점 OV-5 Activity Model 지원요소 운영 관점 OV-6a Operational Rules Model 지원요소 운영 관점 OV-6b Operational State Transition Description 지원요소 운영 관점 OV-6c Operational Event/Trace Description 지원요소 운영 관점 OV-7 Logical Data Model 지원요소

공통 산출물과 데이터 필수/보조 산출물(계속) • 산출물 - 시스템 관점 및 기술 관점 응용 아키텍쳐 관점 산출물 참조 아키텍쳐 산출물 필수 또는 지원요소 시스템 관점 SV -1 System Interface Description 필수 요소 시스템 관점 SV -2 System Communication Description 지원요소 시스템 관점 SV -3 System Matrix 지원요소 시스템 관점 SV -4 System Functionality Description 지원요소 시스템 관점 SV -5 Operational Activity to System Function Traceability Matrix 지원요소 시스템 관점 SV -6 System Information Exchange Matrix 지원요소 시스템 관점 SV -7 Operational Performance Parameter Matrix 지원요소 시스템 관점 SV -8 System Evolution Description 지원요소 시스템 관점 SV -9 System Technology Forecast 지원요소 시스템 관점 SV -10a System Rules Model 지원요소 시스템 관점 SV -10b System State Transition description 지원요소 시스템 관점 SV -10c System Event/Trace Description 지원요소 시스템 관점 SV -11 Physical Data Model 지원요소 기술 관점 TV -1 Technical Architecture Profile 필수 요소 기술 관점 TV -2 Standards Technology Forecast 지원요소

Data Function Network People Time Motivation List of Things Important to Business Entity=Class of Business Thing List of Processes the Business Performs Function=Class of Business Process List of Locations Important to Business Node=Major Business Location List of Organizations Important to Business Agent=Major Org Unit List of Events Significant to Business Time=Major Business Event List of Business Goals/Strategies End/Means=Major Business Goal/CSF Activity Model (List) Planner’s View Integrated Diction- ary Operational Node Connectivity Description Command Relationships Chart Operational Event Trace e.g., Function Flow Diagram Function=Business Process e.g., Entity Relationship Diagram Ent=Business Entity Rel=Business Rule e.g., Logistics Network Node=Business Location Link=Business Linkage e.g., Organization Chart Agent=Org Unit Work=Work Product e.g., Master Schedule Time= Business Event Cycle=Business Cycle e.g., Business Plan End=Business Objectives Means=Business Strategy Activity Model Information Exchange Matrix Owner’s View Logical Data Model e.g., Data Model Entity=Data Entity Relationship= Data Relationship e.g., Data Flow Diagram Funct=Appl Function Arg=User Views e.g., Distributed System Architecture Node=Info Sys Funct Link=Line Char e.g., Human Interface Architecture Agent=Role Work=Deliverable e.g., Processing Structure Time=System Event Cycle=Processing Cycle e.g., Knowledge Architecture End=Criterion Means=Option System Interface Description (High Level) Operational Activity to Sys. Function Matrix Designer’s View Activity Model Analyst Engineer Secretary System Functionality Description Systems Event Trace e.g., Data Design Entity=Segment/Row Relationship=Pointer/ Key e.g., System Architecture Node=Hardware/ System Software Link=Line Specification e.g., Human/ Technology Interface Agent=User Work=Job e.g., Control Structure Time=Execute Cycle=Component Cycle e.g., Knowledge Design End=Condition Means=Action System Interface Description (Detailed) System Interface Description (Detailed) e.g., Structure Chart Funct=Computer Funct Arg=Screen/Device Formats System Interface Description (Detailed) Builder’s View Physical Data Model Secretary Analyst Engineer System COMMS Description e.g., Data Definition Description Ent=Fields Rel=Addresses e.g., Program Funct=Language Stmts Arg=Control Blocks e.g., Network Architecture Node=Addresses Link=Protocols e.g., Security Architecture Agent=Identity Work=Transaction e.g., Timing Definition Time=Interrupt Cycle=Machine Cycle e.g., Knowledge Definition End=Subcondition Means=Step e.g., Security Architecture Agent=Identity Work=Transaction An Aspect of Multiple Products Technical View C4ISR Architecture Framework Products Systems View Operational View (rules not explicit in Zachman) Zachman 프레임워크와의 관계 • C4ISR 프레임워크 산출물 : Zachman 프레임워크 셀에 사상

약 어 • ZF(Zachman Framework) • TEAF(Treasury Enterprise Architecture Framework) • LTGF(LTG Framework) • TOGAF ADM(The Open Group Architectural Framework Architecture Development Method) • TEAF ADM(Treasury Enterprise Architecture Framework Architecture Development Method) • C4ISR AF(Command, Control, Communications, Computers, Intelligence, Surveillance, and Reconnaissance Architecture Framework) • UML(Unified Modeling Language) • Ptech F(Ptech Framework) • Popkins F(Popkins Framework) • Hansol F(Hansol Framework) • DoD TRM(Department of Defense Technical Reference Model) • DoE TRM(Department of Energy Technical Reference Model)
