电路符号. 电压 U. a. a. 由 a 点到 b 点的电压 降低. U =  a -  b. U ( E ). U ( E ). 电动势 E. b. 由 b 点到 a 点经电源内部的电压 升高. b. E =  a -  b. 电压 :+极到-极的 降低 电动势 :-极到+极的 升高. 参考方向. 1.7 电压源和电流源. 一、理想电压源. u S. I. (b) 通过它的电流是任意的,由外电路决定。. 5V. 5V. R. 1. 特点:. (a) 端电压确定不变。由电源本身决定,与外电路无关;. i. u.

Download Presentation

一、理想电压源

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


3799575

电路符号

电压 U

a

a

由a点到b点的电压降低

U=a-b

U(E)

U(E)

电动势E

b

由b点到a点经电源内部的电压升高

b

E=a-b

电压:+极到-极的降低

电动势:-极到+极的升高

参考方向

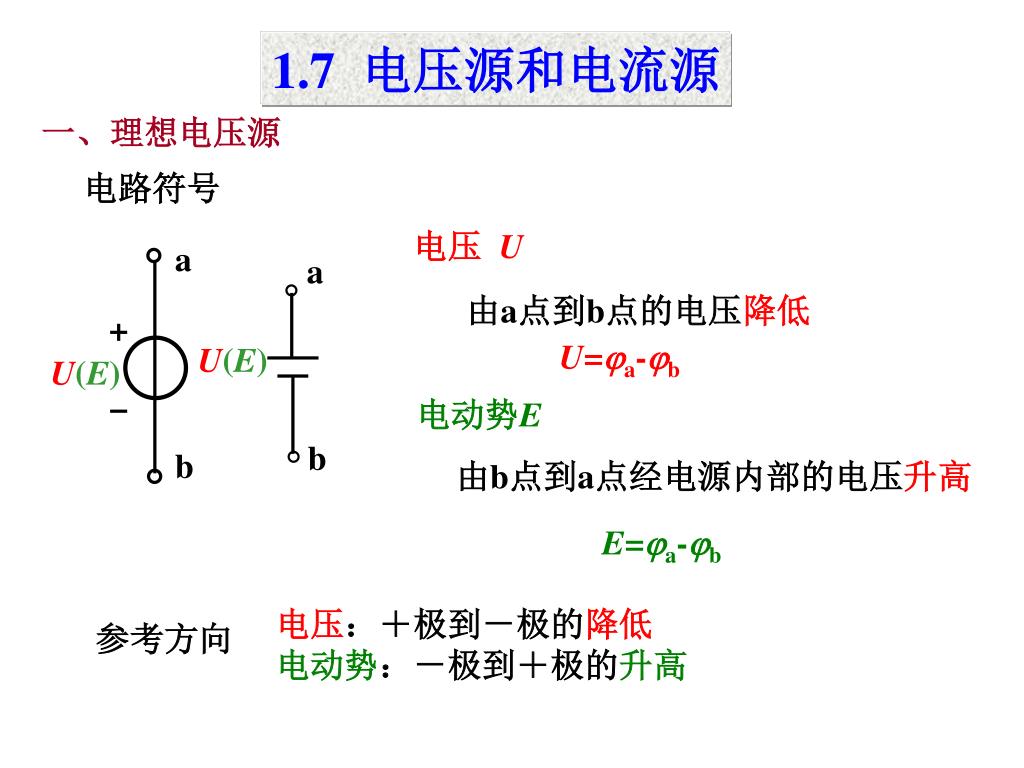

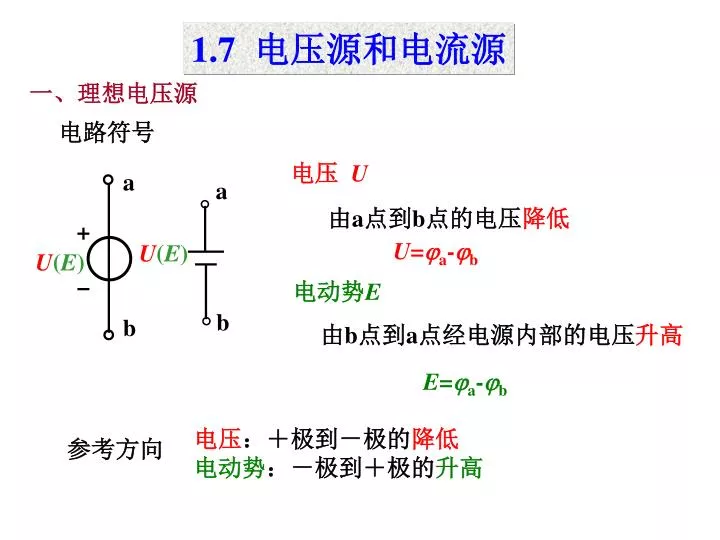

1.7电压源和电流源

一、理想电压源


3799575

uS

I

(b) 通过它的电流是任意的,由外电路决定。

5V

5V

R

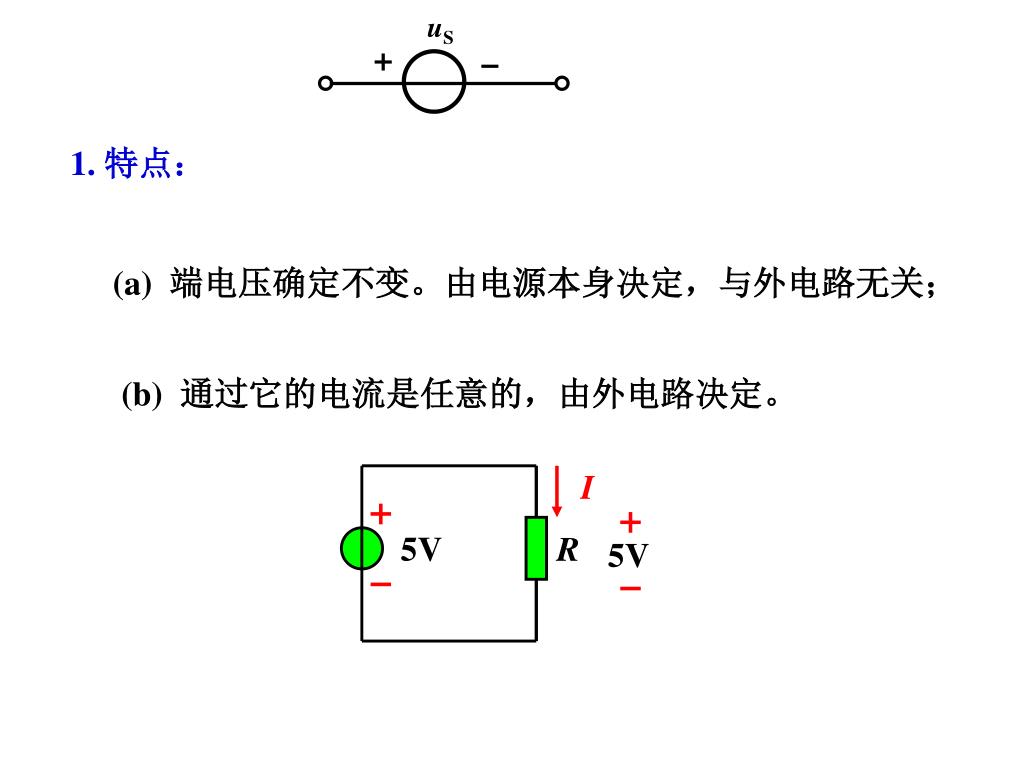

1. 特点:

(a) 端电压确定不变。由电源本身决定,与外电路无关;


3799575

i

u

+

+

US

u

uS

_

0

i

_

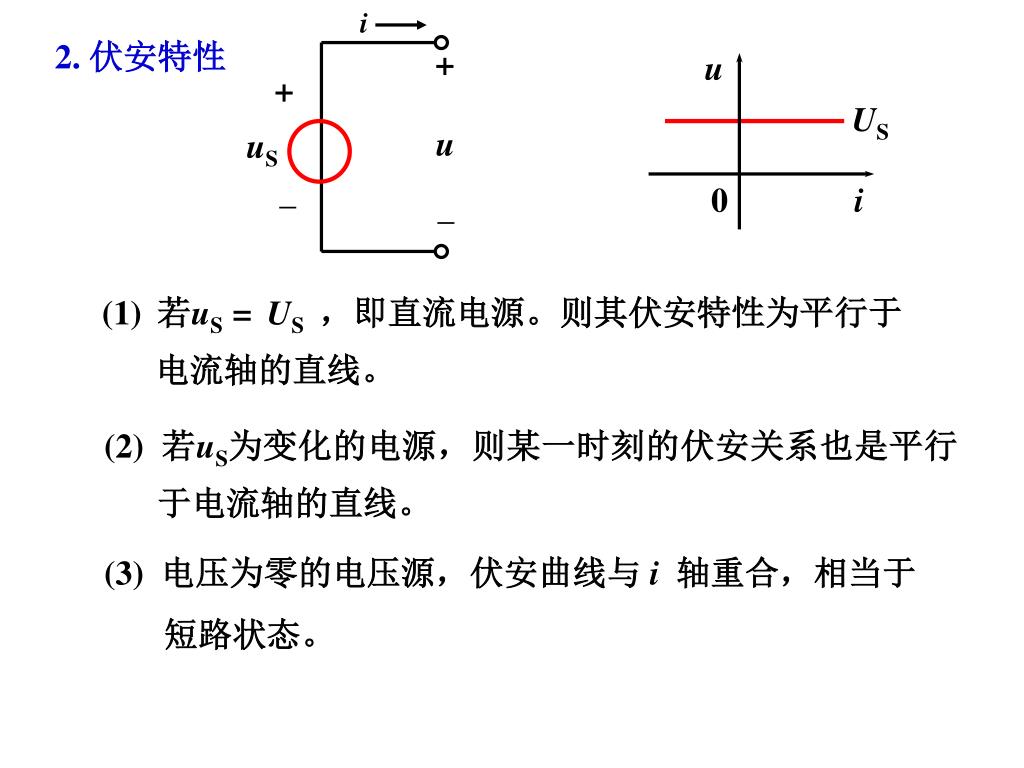

2. 伏安特性

(1) 若uS = US,即直流电源。则其伏安特性为平行于电流轴的直线。

(2) 若uS为变化的电源,则某一时刻的伏安关系也是平行于电流轴的直线。

(3) 电压为零的电压源,伏安曲线与 i 轴重合,相当于

短路状态。


3799575

i

+

uS

_

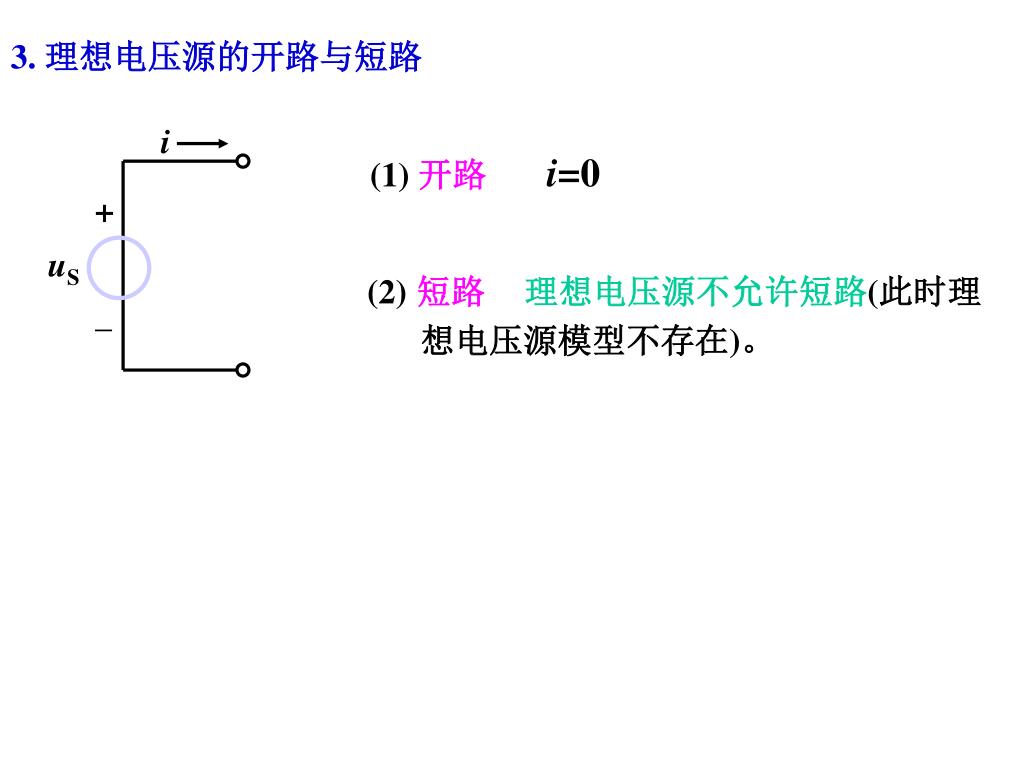

3. 理想电压源的开路与短路

(1) 开路 i=0

(2) 短路 理想电压源不允许短路(此时理想电压源模型不存在)。


3799575

电路符号

iS

I

U

U

(b) 电流源两端电压是由外电路决定。

1A

R

二、理想电流源

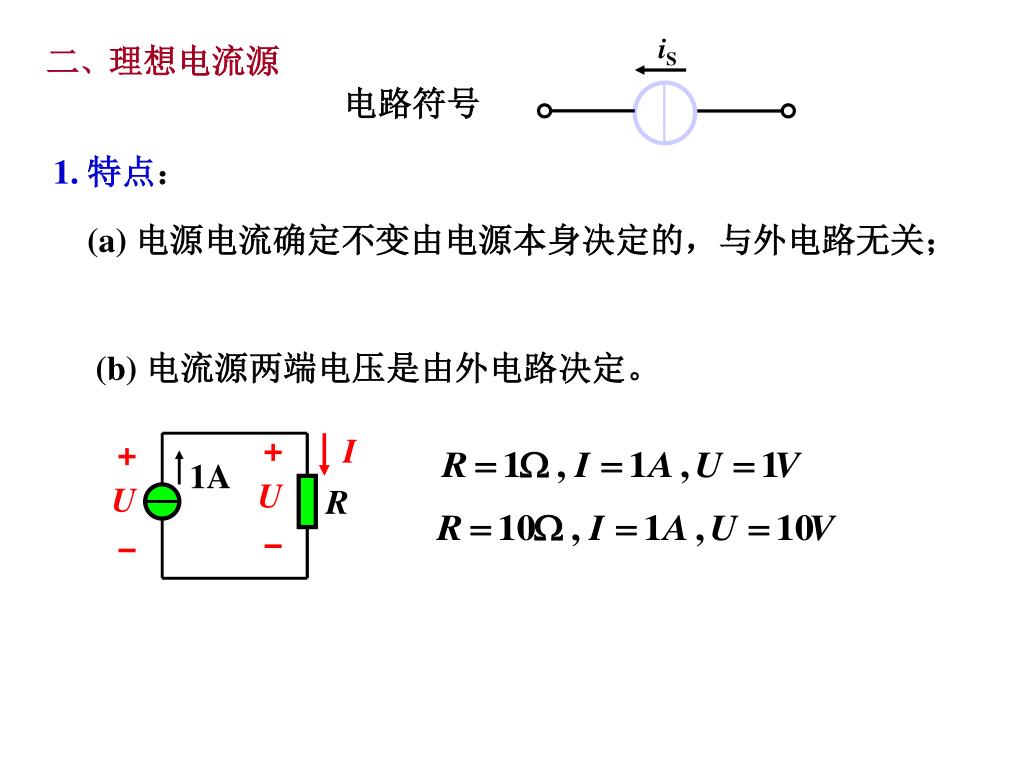

1. 特点:

(a) 电源电流确定不变由电源本身决定的,与外电路无关;


3799575

i

u

IS

+

u

iS

0

i

_

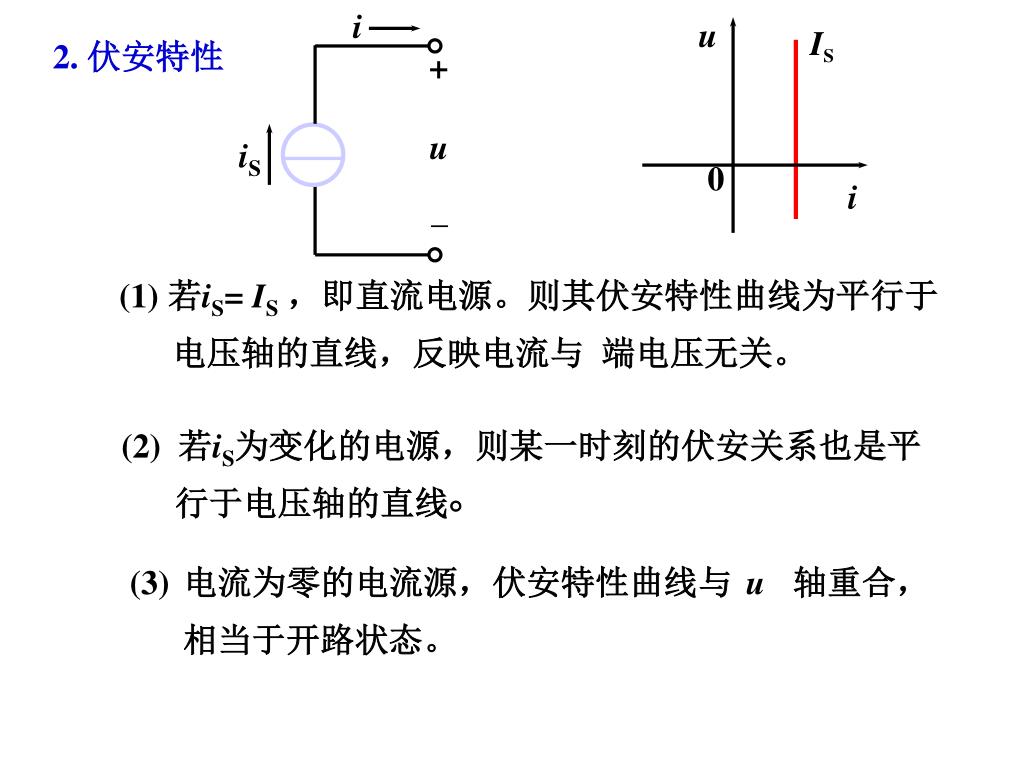

2. 伏安特性

(1) 若iS= IS,即直流电源。则其伏安特性曲线为平行于电压轴的直线,反映电流与 端电压无关。

(2) 若iS为变化的电源,则某一时刻的伏安关系也是平行于电压轴的直线

(3) 电流为零的电流源,伏安特性曲线与 u 轴重合,相当于开路状态。


3799575

i

(1) 短路:i= iS,u=0

+

u

iS

(2) 开路:理想电流源不允许开路。

_

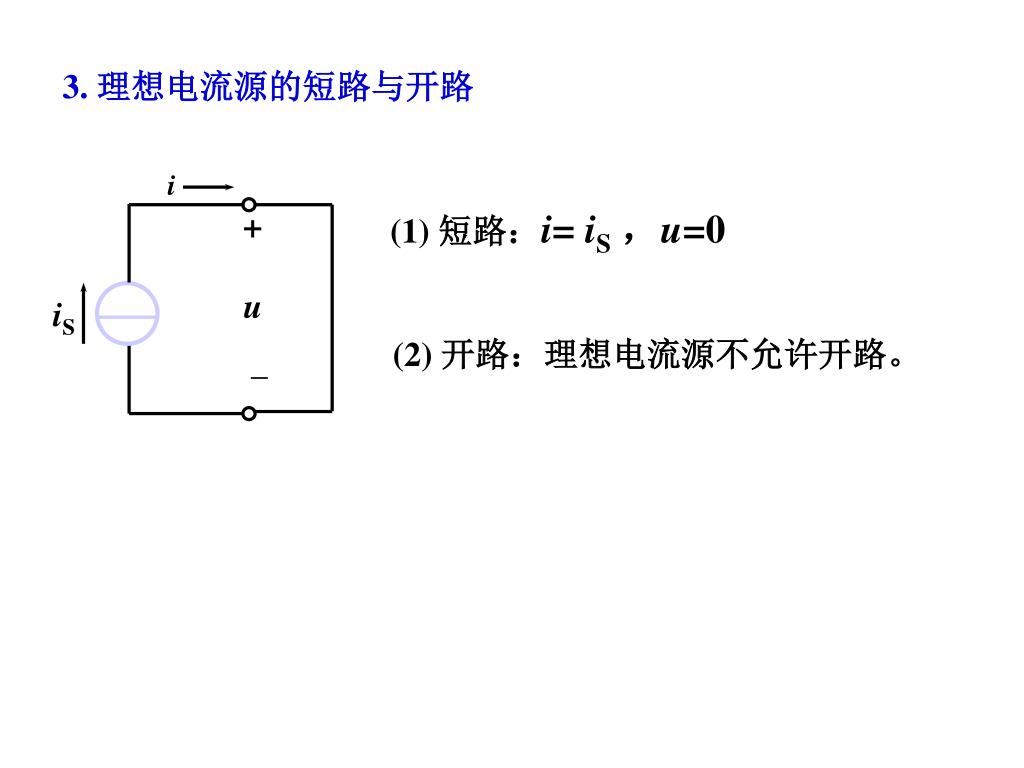

3. 理想电流源的短路与开路


3799575

+

u , iS 非关联

u

iS

p发= u is

p吸= – uis

_

_

u , iS 关联

u

iS

p吸= uis

p发= – uis

+

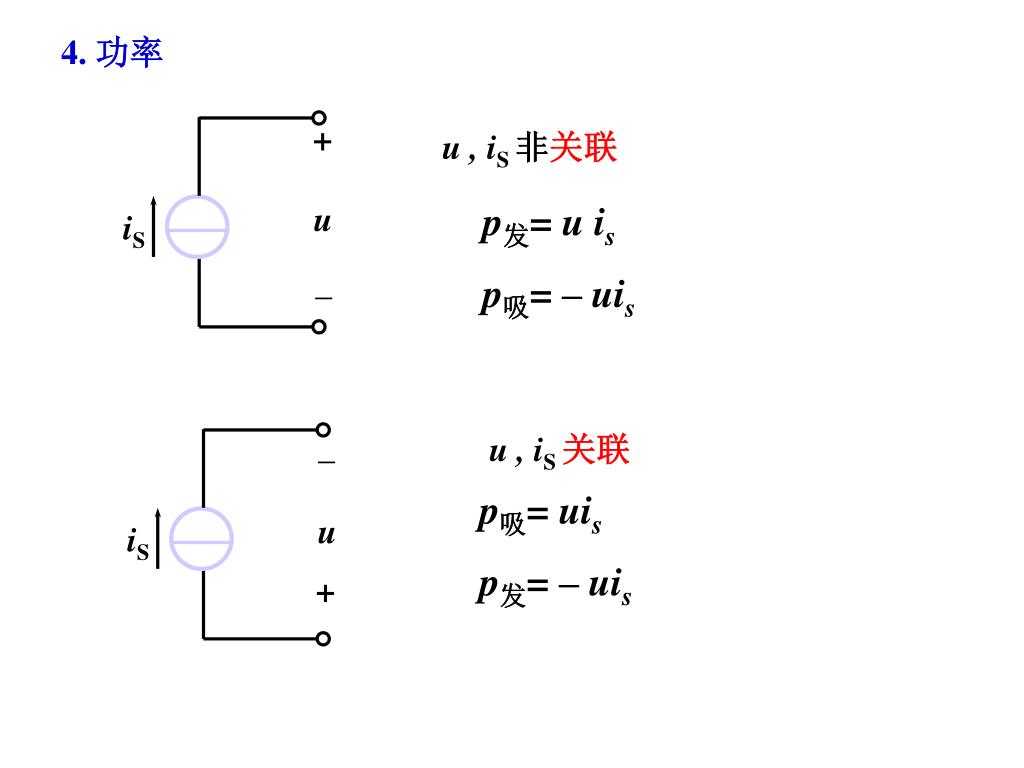

4. 功率
