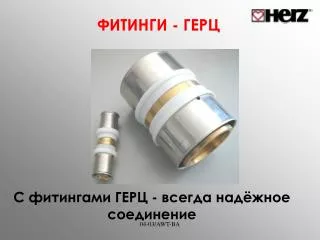

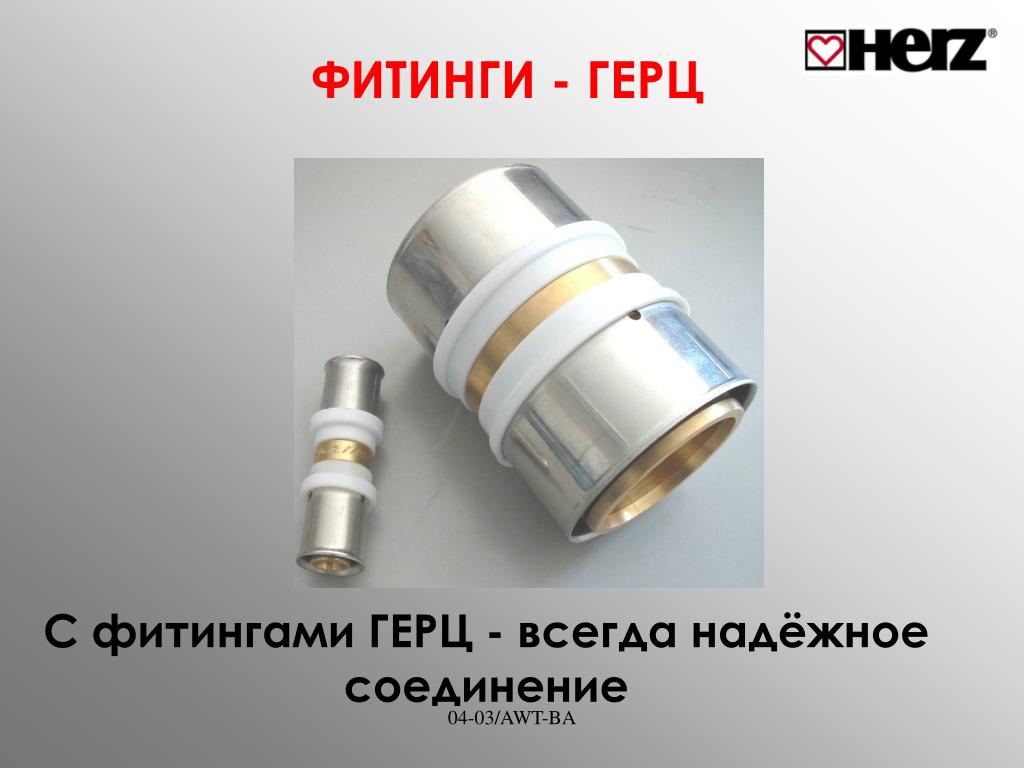

ФИТИНГИ - ГЕРЦ

С фитингами ГЕРЦ - всегда надёжное соединение

04-03/AWT-BA


пресс-фитинги из латуни,устойчивой против вымывания цинка

2 уплотнительных кольца из EPDM

Пресс-соединение из высококачественной стали

Ступенчатое гальваническое разделение

Пластмассовое кольцо, является креплением для пресс-втулки ислужит направляющей клещам TH

04-03/AWT-BA


Пригодны для систем отопления и водоснабжения – в следствии использования латуни Ms63, устойчивой против вымывания цинка. Цинк устойчив против окисления в среде содержащей кислород и, следовательно, препятствуеткоррозии.

Втулка из высококачественной стали и двойная радиальная опрессовка обеспечивают устойчивое соединение.

Герметичность соединений обеспечивается двумя уплотнительными кольцами.

Большой ассортимент фитингов для труб размерами 14 - 63 мм.

Быстрый и простой монтаж благодаря использованиюпресс-инструментов TH.

04-03/AWT-BA


Правильное положение трубы определяется с помощью трёх отверстий, расположенных на втулкепод углом 120°

Отверстияв пресс-втулке делают возможным визуальный контроль до и после процесса опрессовки. В этом случае процесс опрессовки – гарантирует оптимальное соединение фитингов ГЕРЦ.

04-03/AWT-BA

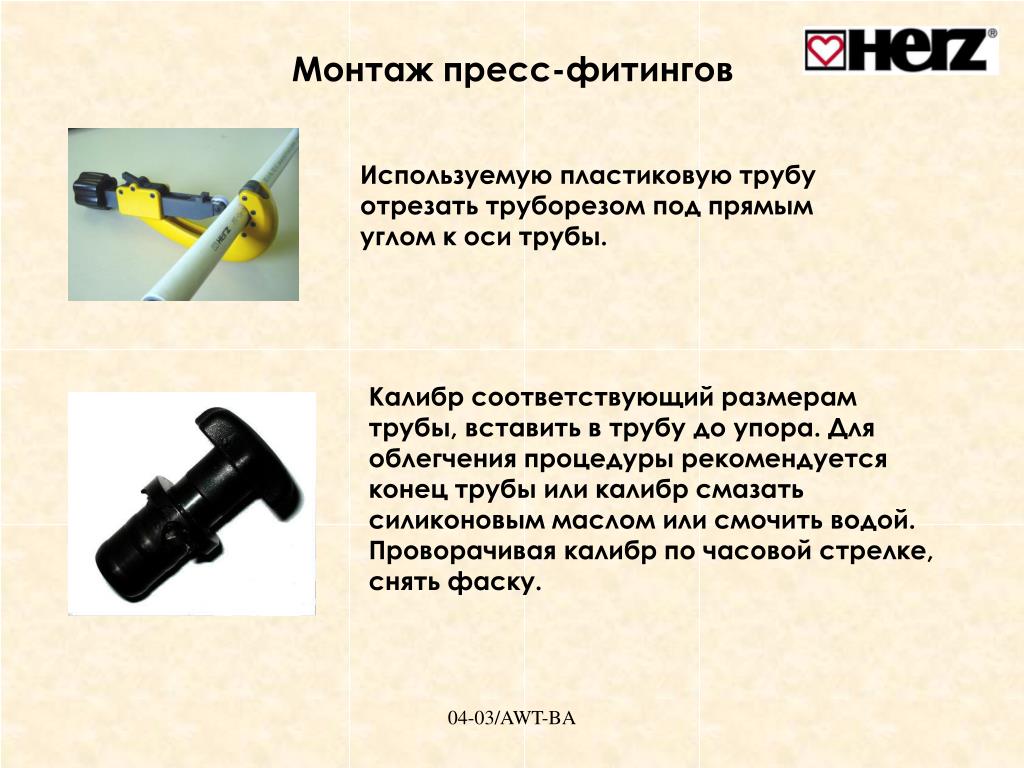

Монтаж пресс-фитингов определяется с помощью трёх отверстий, расположенных на втулке

Используемую пластиковую трубу отрезать труборезом под прямым углом к оси трубы.

Калибр соответствующий размерам трубы, вставить в трубу до упора. Для облегчения процедуры рекомендуется конец трубы или калибр смазать силиконовым маслом или смочить водой. Проворачивая калибр по часовой стрелке, снять фаску.

04-03/AWT-BA


Монтаж пресс-фитингов определяется с помощью трёх отверстий, расположенных на втулке

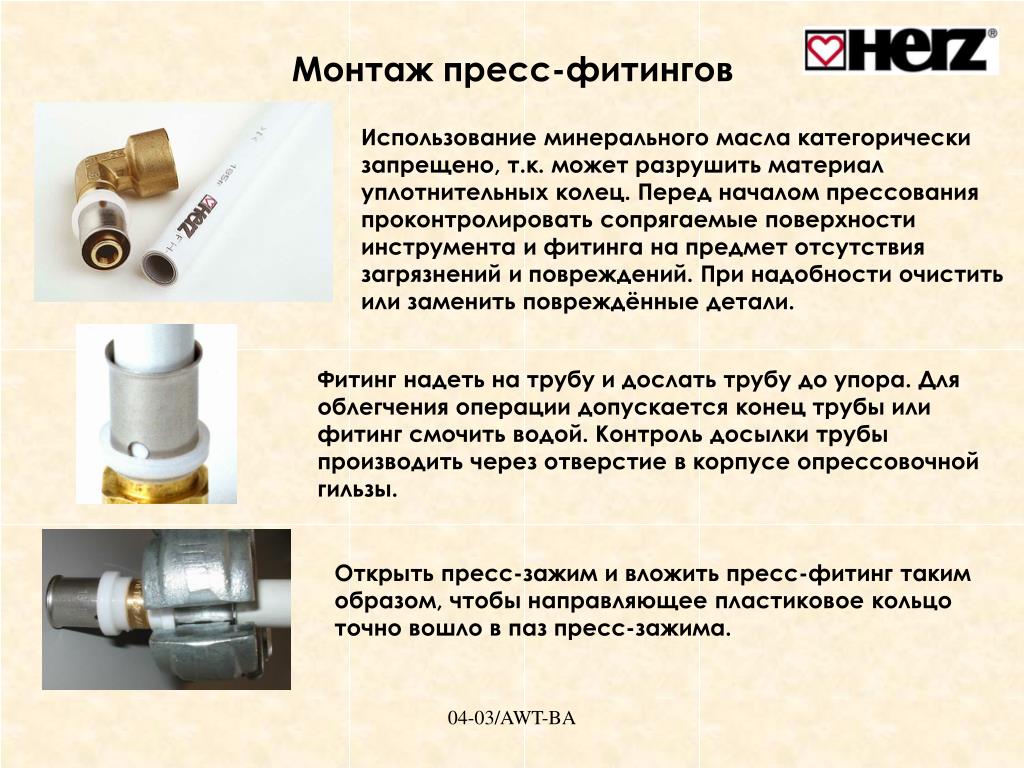

Использование минерального масла категорически запрещено, т.к. может разрушить материал уплотнительных колец. Перед началом прессования проконтролировать сопрягаемые поверхности инструмента и фитинга на предмет отсутствия загрязнений и повреждений. При надобности очистить или заменить повреждённые детали.

Фитинг надеть на трубу и дослать трубу до упора. Для облегчения операции допускается конец трубы или фитинг смочить водой. Контроль досылки трубы производить через отверстие в корпусе опрессовочной гильзы.

Открыть пресс-зажим и вложить пресс-фитинг таким образом, чтобы направляющее пластиковое кольцо точно вошло в паз пресс-зажима.

04-03/AWT-BA


Монтаж пресс-фитингов определяется с помощью трёх отверстий, расположенных на втулке

Опрессовать фитинг до полного закрытия прессовых колодок. После опрессовки на поверхности фитинга остаются опрессовочные бороздки – следы от инструмента.

При правильном прессовании эти следы должны быть равномерными и сплошными по всей окружности.

04-03/AWT-BA

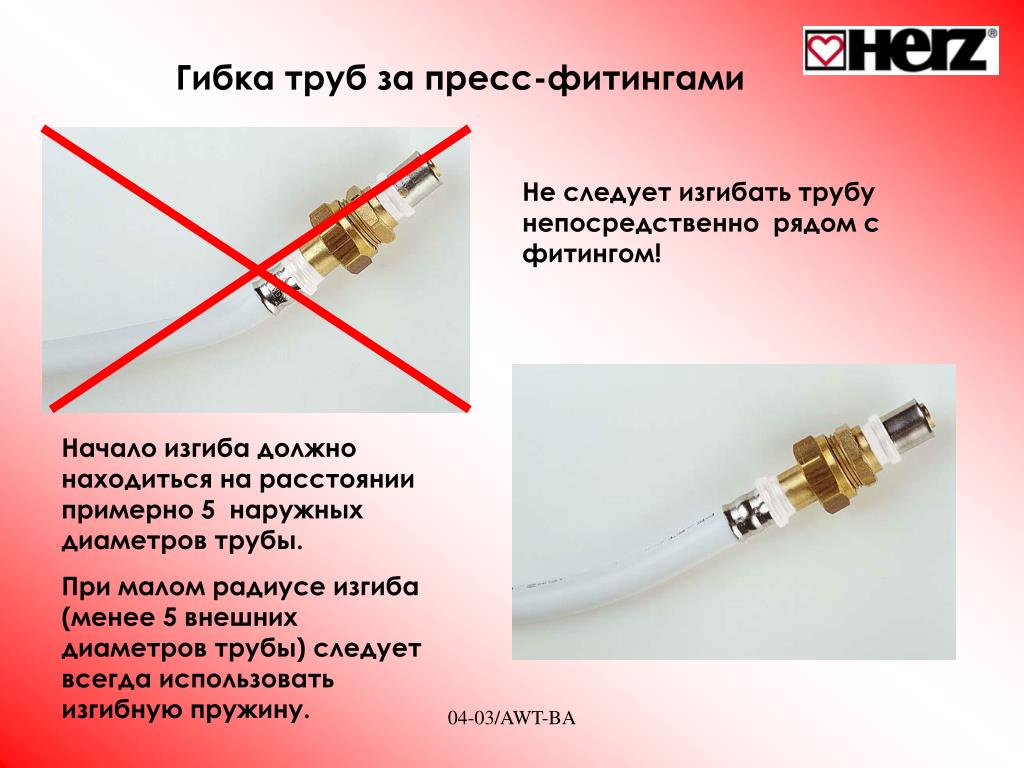

Гибка труб за пресс-фитингами определяется с помощью трёх отверстий, расположенных на втулке

Не следует изгибать трубу непосредственно рядом с фитингом!

Начало изгиба должно находиться на расстоянии примерно 5 наружных диаметров трубы.

При малом радиусе изгиба (менее 5 внешних диаметров трубы) следует всегда использовать изгибную пружину.

04-03/AWT-BA

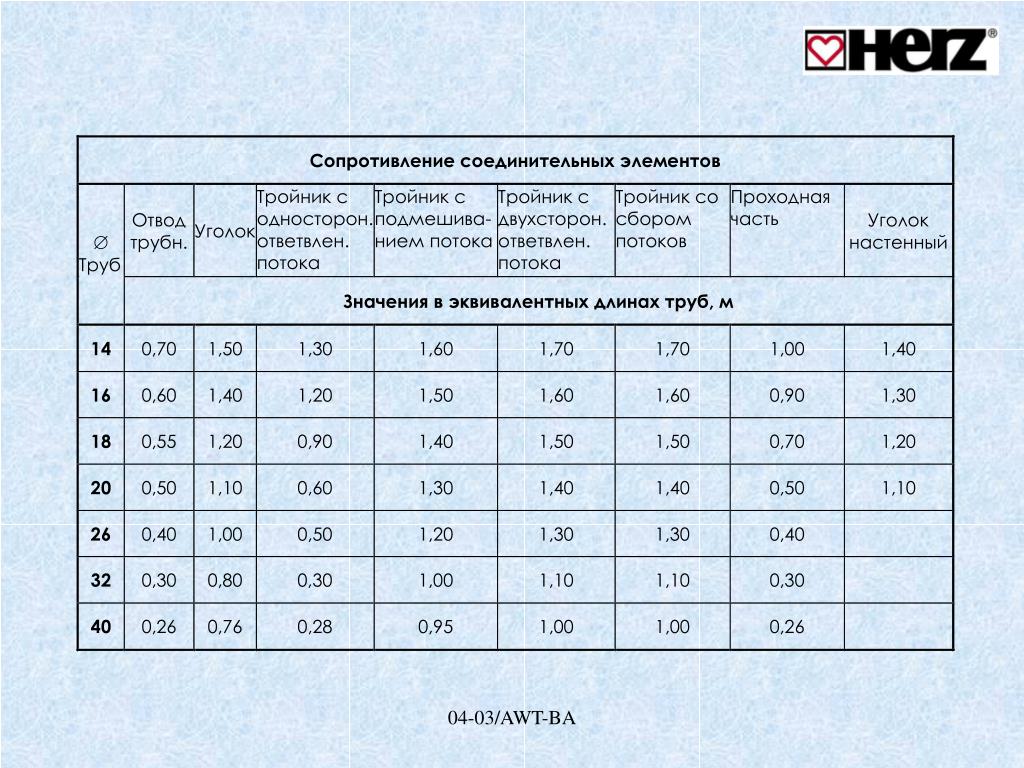

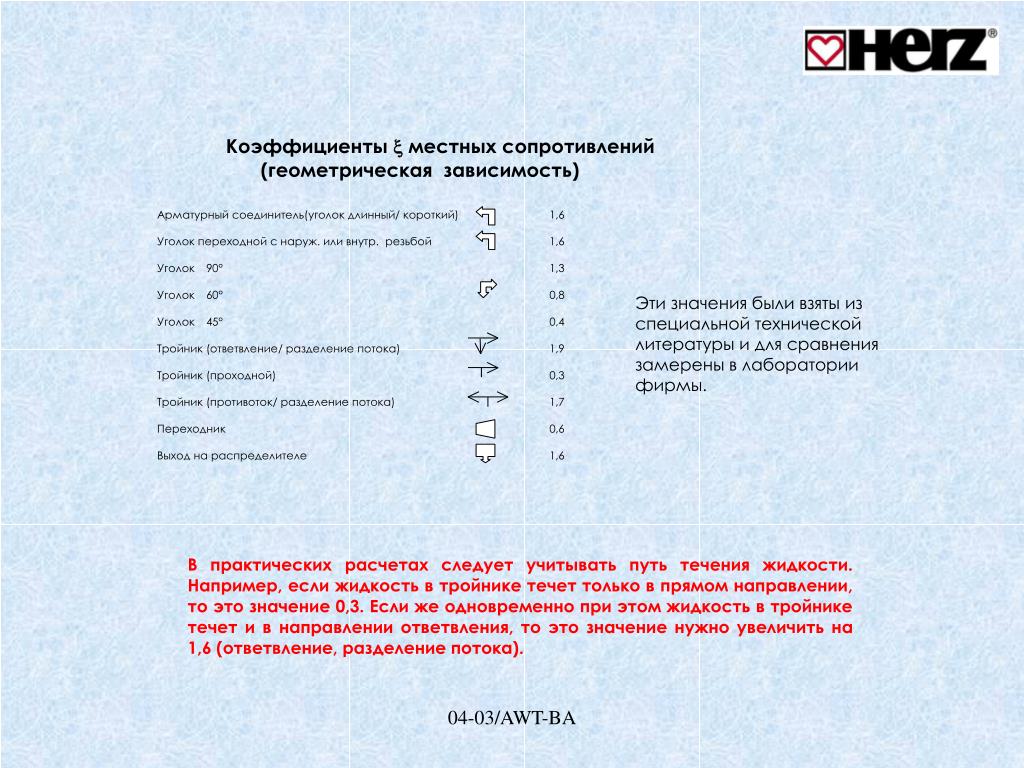

Эти значения были взяты из специальной технической литературы и для сравнения замерены в лаборатории фирмы.

04-03/AWT-BA


04-03/AWT-BA специальной технической литературы и для сравнения замерены в лаборатории фирмы.


04-03/AWT-BA специальной технической литературы и для сравнения замерены в лаборатории фирмы.


Z = специальной технической литературы и для сравнения замерены в лаборатории фирмы. S z . v² . 5

04-03/AWT-BA


Испытания и сертификаты специальной технической литературы и для сравнения замерены в лаборатории фирмы.

Фитинги проверены в соответствии с их типом и подлежат регулярному, установленному в ISO 9001:2000, контролю.

Фитинги сертифицированы Немецким объединением в области газа и воды (DVGW) в соответствии с нормативным документом W542,в ходе их системного испытания с трубой ГЕРЦ. Знак проверки действителен до 15.4.2007.

В сответствии с законом о пищевых продуктах (LMG),уплотнительные элементы допущены для питьевого водоснабжения.

Допуск к эксплуатации Австрийским объединением в области газа и воды (ÖVGW).

Имеется российский сертификат соответствия качества ГОСТ Р и санитарный сертификат.

04-03/AWT-BA

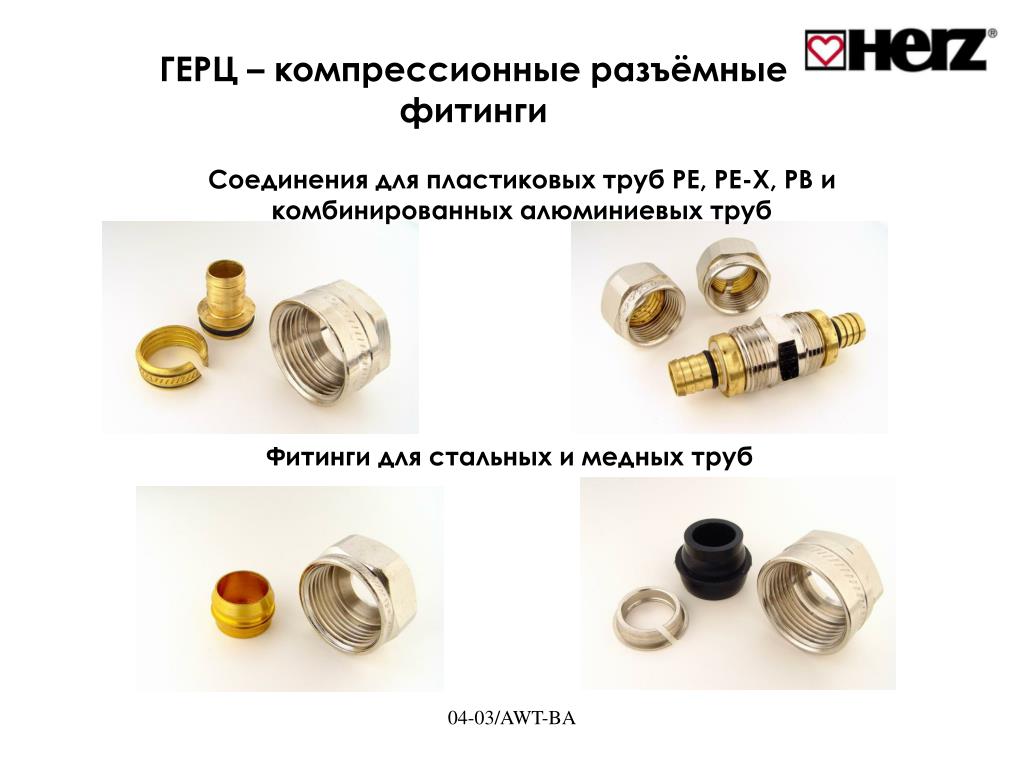

ГЕРЦ специальной технической литературы и для сравнения замерены в лаборатории фирмы. – компрессионные разъёмные фитинги

Соединения для пластиковых труб PE, PE-X, PB и комбинированных алюминиевых труб

Фитинги для стальных и медных труб

04-03/AWT-BA

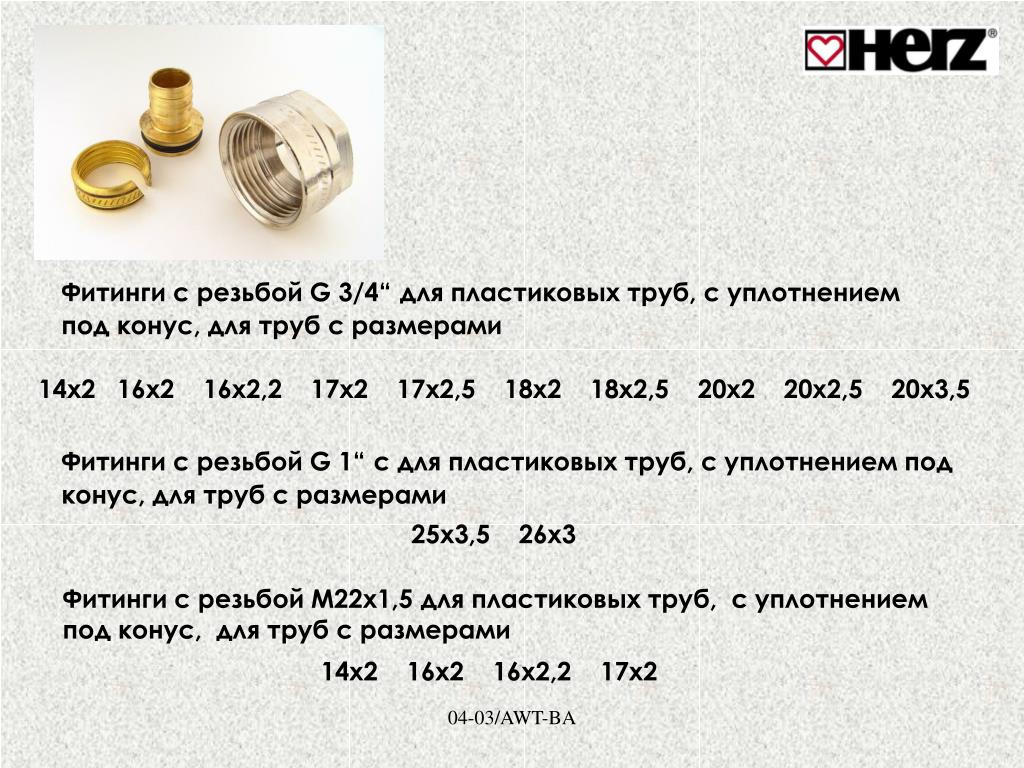

Фитинги с резьбой специальной технической литературы и для сравнения замерены в лаборатории фирмы. G 3/4“для пластиковых труб, с уплотнением под конус, для труб с размерами

14x2 16x2 16x2,2 17x2 17x2,5 18x2 18x2,5 20x2 20x2,5 20x3,5

Фитинги с резьбой G 1“с для пластиковых труб, с уплотнением под конус, для труб с размерами

25x3,5 26x3

Фитинги с резьбой M22x1,5 для пластиковых труб, с уплотнением под конус, для труб с размерами

14x2 16x2 16x2,2 17x2

04-03/AWT-BA


Компрессионные фитинги для стальных и медных труб

Фитинг с резиновым уплотнительным кольцом, с резьбой G 3/4“, с уплотнением металл на металл, для труб с размером

8, 10, 12, 14, 15, 16

Фитинг с резиновым уплотнительным кольцом, с резьбой G 3/4“, с мягкой прокладкой, для труб с размером

12, 14, 15, 16

Фитинг с массивноймягкой прокладкой, с резьбой G 3/4“ для труб с размером

12, 15, 18

Фитинг с уплотнением металл-металл, с резьбой M22x1,5, для труб с размером

10, 12, 14, 15, 16

Фитинг с массивной мягкой прокладкой, с резьбой M22x1,5, для труб с размером

12, 15

Фитинг с резиновым уплотнительным кольцом, с резьбой G 1“, с уплотнением металл-металл, для труб с размером

22

04-03/AWT-BA

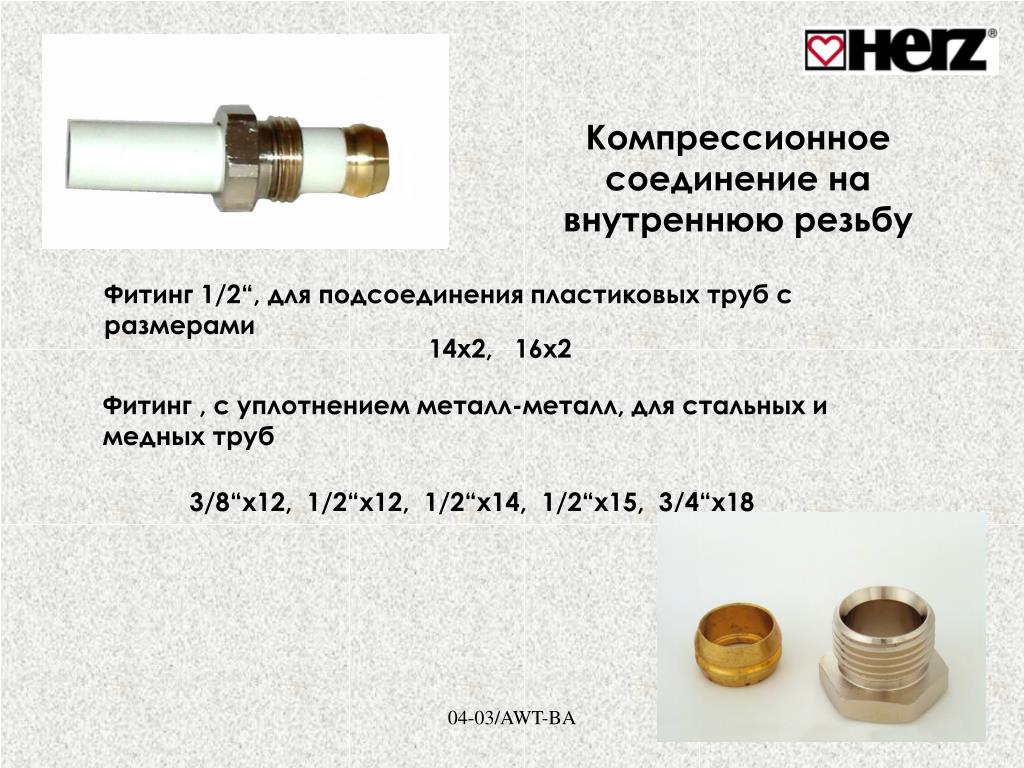

Компрессионное соединение на внутреннюю резьбу

Фитинг 1/2“, для подсоединения пластиковыхтруб с размерами

14x2, 16x2

Фитинг , с уплотнением металл-металл, для стальных и медных труб

3/8“x12, 1/2“x12, 1/2“x14, 1/2“x15, 3/4“x18

04-03/AWT-BA


ГЕРЦ внутреннюю резьбу–Резьбовые соединения и адаптеры

никелированное исполнение, с евроконусом , размеры от ½“ до 1“

для соединения труб на резьбе и подключения арматуры

04-03/AWT-BA

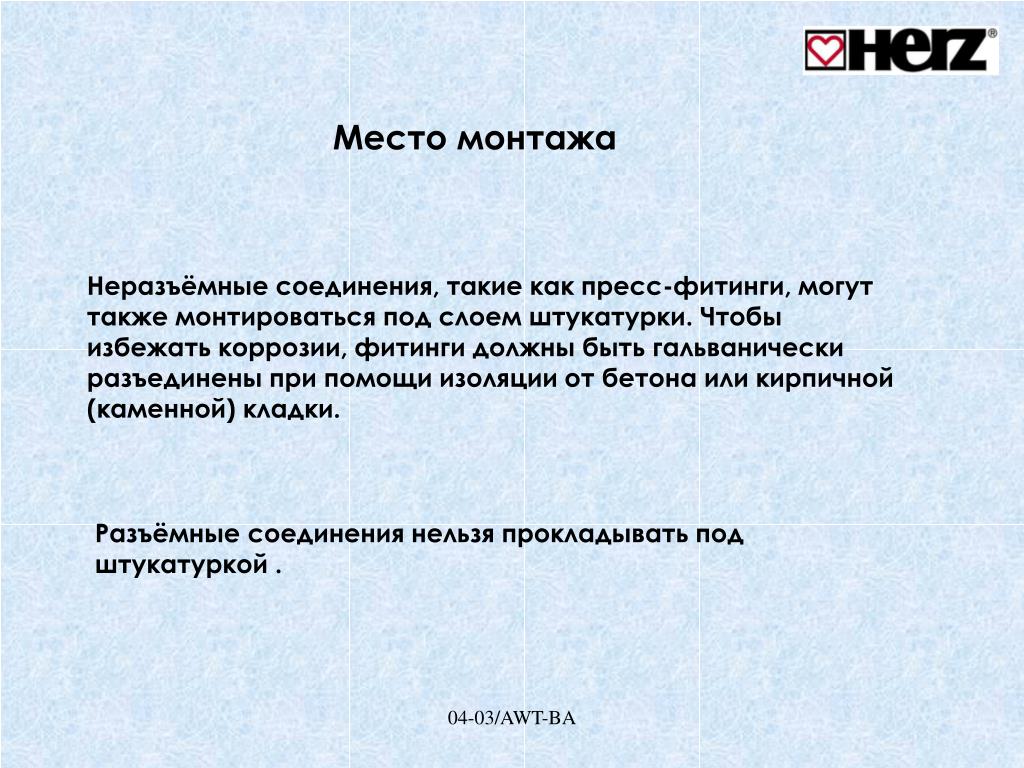

Место монтажа внутреннюю резьбу

Неразъёмные соединения, такие как пресс-фитинги, могут также монтироваться под слоем штукатурки. Чтобы избежать коррозии, фитинги должны быть гальванически разъединеныпри помощи изоляции от бетона или кирпичной (каменной) кладки.

Разъёмныесоединения нельзя прокладывать под штукатуркой .
