EHTI Description

1. EHTI Description Syntec

2.   章節（Chapter） 安裝 (INSTALL) EHMI與控制器結合關係圖 (How to combine the EHMI with CNC) 元件介紹 (Introduce components )

3. 安裝 INSTALL 1.登入後www.syntecclub.com.tw，進入[ 控制器軟體專區>>EHMI ]，點選下載。

4. 安裝 INSTALL

5.   安裝 INSTALL

6. 安裝 INSTALL 故障排除 1.通知使用者WIN32核心版本過舊，需要重新升級後再重新開啟。 重新執行 C:\ProgramFiles\SYNTEC\eHMI\CopyDll.bat

7. 核心 EHMI 操作者 EHMI與控制器結合關係圖 eHMI可以幫助操作者更直覺更簡易的控制面板人機介面，透過直接點選和表格輸入的方式，讓使用者直觀的編寫程式、修改參數、診斷資訊等等。 • 主要功能 • PLC • MACRO • 參數 • 加工程式 主要功能 1. 畫面 (Browser) 2. 執行按鈕 (Fenubutton) • 主要功能 • 編輯加工程式 • 修改程式 • 更改參數 • 診斷資料

8. 核心 EHMI EHMI與控制器路徑存放區 核心資料位置 (Win32版) 1.cnc.lad C:\Program Files\SYNTEC\MacroDev\Ladder 2.param.dat C:\Program Files\SYNTEC\MacroDev\Data 人機資料位置 1.Diskc/OPENCNC/OCRes

9. EHMI路徑檔功能說明 • Image File 畫面所需使用的icon存放區 • String File  英文字體存放區 • CncFenu.xml 按鈕編輯檔 CHT File 繁體中文字體存放區 CHS File  簡體中文字體存放區 COMMON File  英文與共用執行檔存放區 APPDATA File 一般頁面存放區 CanCycle File  對話式編輯視窗頁面存放區 HELP File 功能說明頁面存放區

10. 元件介紹 元件盤 (Panel) 邊界型態： 無邊界不顯示邊匡     有邊界 顯示邊匡 是否顯示： 顯示 顯示panel顏色     不顯示 不顯示panel顏色 功能：單純背景桌布功能

11. 元件介紹 標記 (Label) 顯示模式 : 自動換行 字串將自動換行     單行顯示 字串顯示一行 標題 : 輸入字串 填入初始狀態字串 角色： 單行提示 字串只顯示一行    多行提示 字串可多行顯示    標籤提示 字串懂顯示在物件下方 功能：只能單純顯示指定文字，並不能多組   字串顯示。

12. 元件介紹 標記 (Label) 功能： 相較Lab的功能，可以藉由判 斷指定變數數值，進行字串 對應顯示。

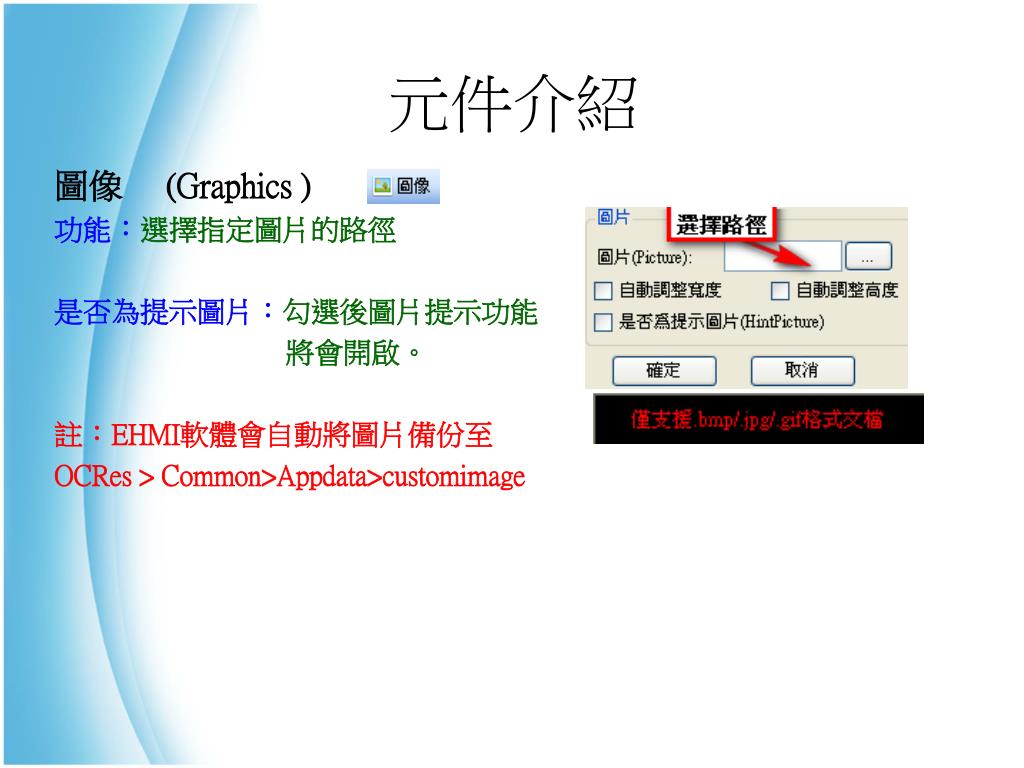

13. 元件介紹 圖像 (Graphics ) 功能：選擇指定圖片的路徑 是否為提示圖片：勾選後圖片提示功能 將會開啟。 註：EHMI軟體會自動將圖片備份至 OCRes > Common>Appdata>customimage

14. 元件介紹 圖像 (Graphics )   是否為提示圖片：範例介紹

15. 元件介紹 多圖像 (Graphics) 功能：參考變數的值，改變圖片的路徑可   依據參數而改變。 註：暫不提供，自動寬度與長度設定的功能

16. 元件介紹 多文字 功能：可依據參數的數值變化，決定文字的顯示 註：「顯示元件」與「多文字」功能上無差異，對於核心而言這兩的元件功能原至於同一項物件。

17. 元件介紹 輸入框 功能：可輸入欲填入的數值 輸入位置：欲選擇變數 輸入範圍：限制數據範圍 MacroAddr: 可開放編輯Syscycle方     便，設計對話式視窗。 提示圖片: 指定圖片來源路徑 註：需搭配 [圖片] 的提示功能功能使用

18. 元件介紹 下拉式選單 功能：判斷變數進而執行下列動作 • 切換頁面 • 切換功能鍵/參數群組 • 變更屬性 • 加工檔 • 裝置 • 其他

19. 元件介紹 下拉式選單：點選方式

20. 元件介紹 下拉式選單：匯入動作流程說明

21. 元件介紹 座標顯示元件 功能：顯示核心開放的座標系資料 資料比數：選定框內顯示最多比數 座標種類：0.機械座標     1.相對座標     2.絕對座標  3.剩餘座標 11.模擬座標 軸未回原點顏色：提示是否尋原點 軸被MPG選擇時顏色：分辨手輪所      選軸向

22. 元件介紹 日期 功能：顯示核心設定日期 時間 功能：顯示核心設定時間

23. 元件介紹 按鈕 功能：指定按鍵功能、頁面、

24. 元件介紹 案件 顯示：是否影藏元件 狀態：是否智能按鍵 按鈕模式：是否自保持

25. 作業一  主題：紅綠燈    規格:     一組INPUT     啟動紅綠燈功能      (限定紅綠燈變數範圍0~1)     一組標記     顯示(第一按鈕)     一組顯示元件    顯示INPUT的功能說明 一組多文字    變數=0 請過馬路 變數=1 STOP 一組多圖像 變數=0 小綠人             變數=1 小紅人
