Aplikasi gpr dalam geoteknik dan lingkungan

Aplikasi GPR dalam Geoteknik dan Lingkungan

Agus Sulistyo

Andrew Jo

Gemmy Adyendra


Outline

Outline

  • Teori Dasar

  • Kasus 1: Lingkungan

  • Kasus 2: Forensik

  • Kasus 3: Geoteknik


Teori dasar

Teori Dasar

  • Sistem radar terdiri dari unit kontrol, antena transmiter dan receiver

  • Gelombang EM dipancarkan transmiter dan diterima receiver

  • Parameter yang diukur adalah waktu tempuh

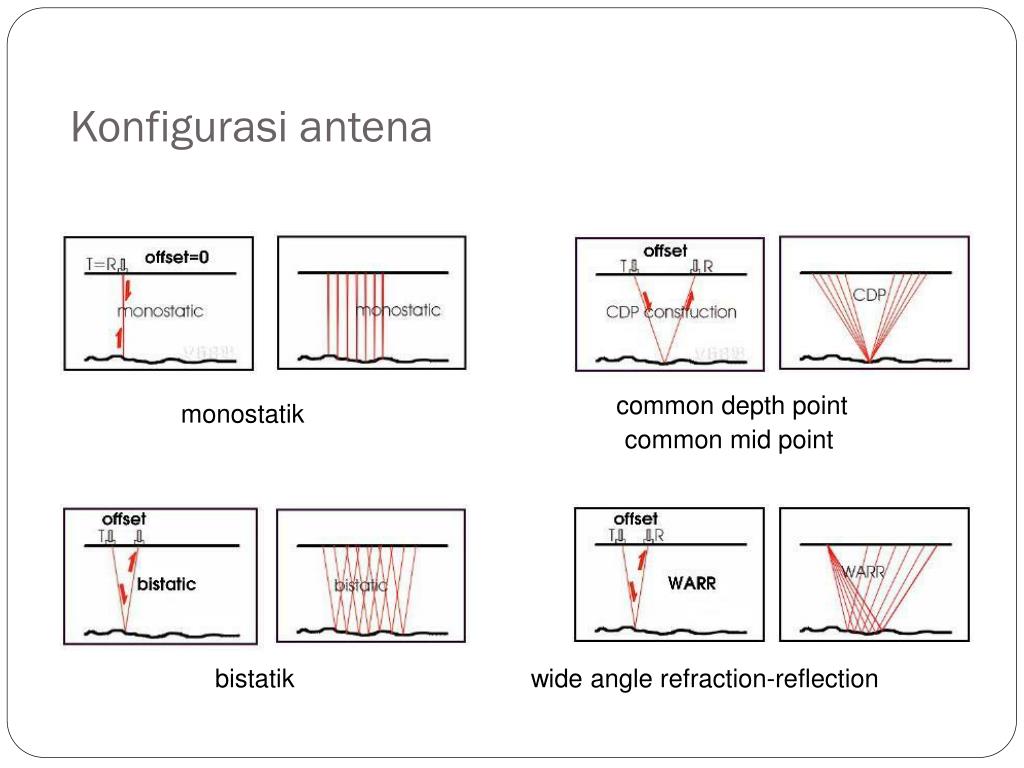

Konfigurasi antena

Konfigurasi antena

common depth point

monostatik

common mid point

bistatik

wide angle refraction-reflection


Aplikasi gpr dalam geoteknik dan lingkungan

  • Penetrasi EM tergantung:

    • Komposisi dan saturasi air dalam material

    • Frekuensi gelombang

  • Kecepatan gelombang tergantung pada konstanta dielektrik dan permeabilitas magnetik

    c:kecepatan cahaya di vakum; :permitivitas; :permeabilitas magnetik; P= : loss factor


Aplikasi gpr dalam geoteknik dan lingkungan

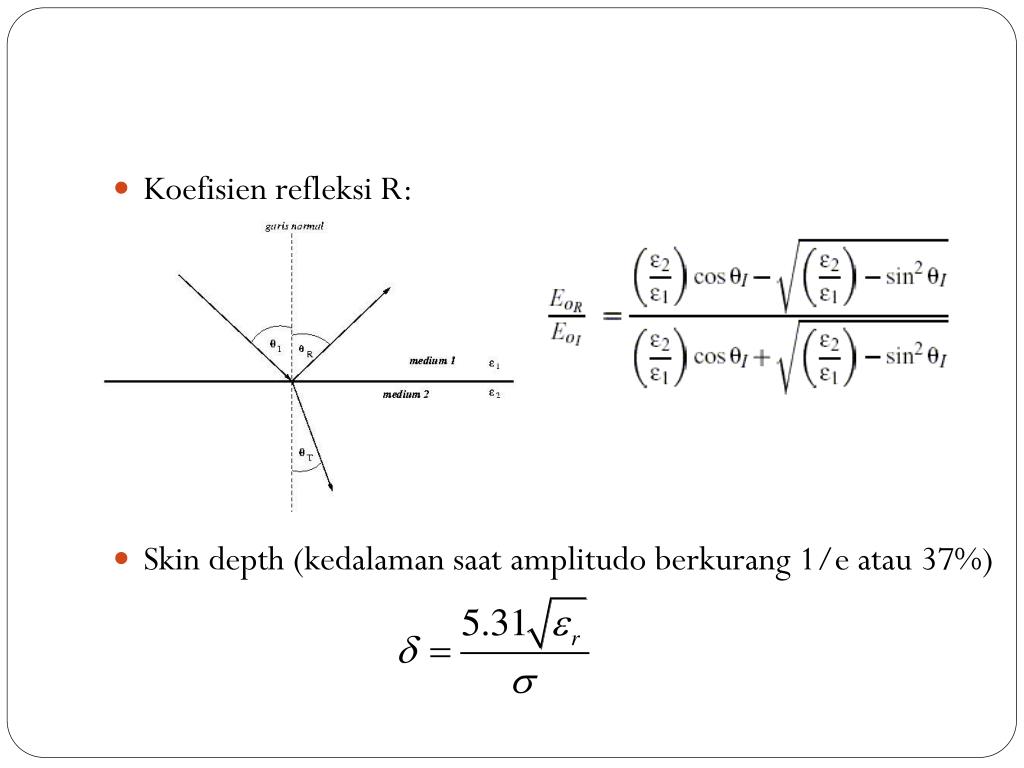

  • Koefisien refleksi R:

  • Skin depth (kedalaman saat amplitudo berkurang 1/e atau 37%)


Kasus 1 investigasi tanah rawa

Kasus 1: Investigasi Tanah Rawa


Latar belakang tujuan

Latar Belakang & Tujuan

  • Memetakan ketebalan tanah rawa (peatland)

  • Mencari data tentang jenis mineral tanah di bawah tanah rawa

  • Merencanakan tempat pembuangan limbah, pembangunan jalan, dll


Teknik

Teknik

  • Antena 80 – 500 MHz

  • Frekuensi rendah untuk mengetahui ketebalan tanah rawa

  • Frekuensi tinggi untuk mengetahui tingkat kelembaban dan jenis masing-masing tanah rawa


Hasil

Hasil

  • Penampang lintang salah satu tanah rawa


Aplikasi gpr dalam geoteknik dan lingkungan

  • Penampang tanah rawa dan bedrock


Aplikasi gpr dalam geoteknik dan lingkungan

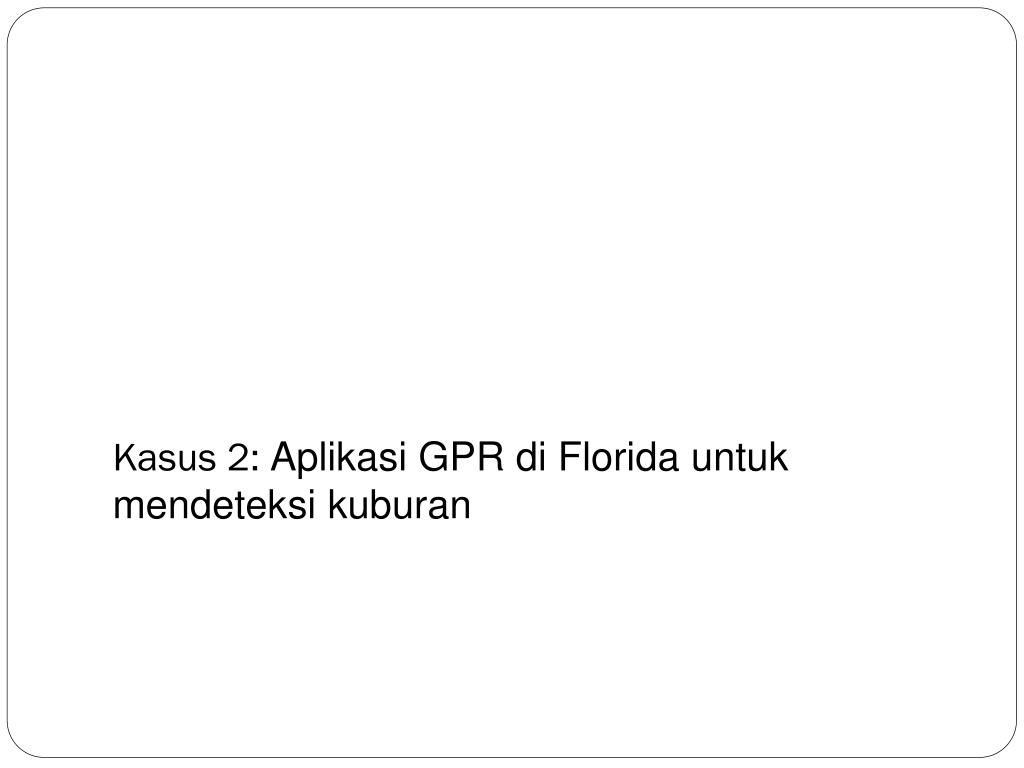

Kasus 2: Aplikasi GPR di Florida untukmendeteksikuburan


Aplikasi gpr dalam geoteknik dan lingkungan

The U.S. Department of Energy’s Special Technologies Laboratory, bekerja sama dengan Bechtel Nevada, untuk mendukung FBI Evidence Response Team,membentuk penelitian Forensic-GPR dengan University of Florida.


Aplikasi gpr dalam geoteknik dan lingkungan

Studi ini dipersembahkan oleh University of Florida dalam pengukuran GPR untuk mendeteksi makam (forensik). Dalam hal ini digunakan bangkai babi yang diamati.


Aplikasi gpr dalam geoteknik dan lingkungan

  • Ada dua jenis tanah yang di pergunakan dalam studi ini, jenis tanah ini yang ada pada umumnya di florida, yaitu Entisol dam Ultisol, pengamatan ini dilakukan selama 12 bulan.

  • Entisol clay < 5%, Ultisol Clay +- 15%

  • Monitoring ini menggunakan SIR 2000 dengan frekuensi 500 dan 900 Mhz


Aplikasi gpr dalam geoteknik dan lingkungan

Pengukuran ini menggunakan waktu yang lama, lebih dari satu tahun. Dalam hal ini diamati perkembangan makam, yang diperhatikan adalah hubungan antara besar dan kedalaman target.


Aplikasi gpr dalam geoteknik dan lingkungan

Terdapat tiga hal penting yang kita amati :

  • Monitor perubahan radar profile yang disebabkan oleh dekomposisi dari bangkai dan kompaksi tanah di atasnya

  • Mendeteksi efek dari tanah terhadap bangkai. Hal ini berhubungan dengan anomali.

  • Memperhatikan faktor ukuran dari bangkai.


Aplikasi gpr dalam geoteknik dan lingkungan

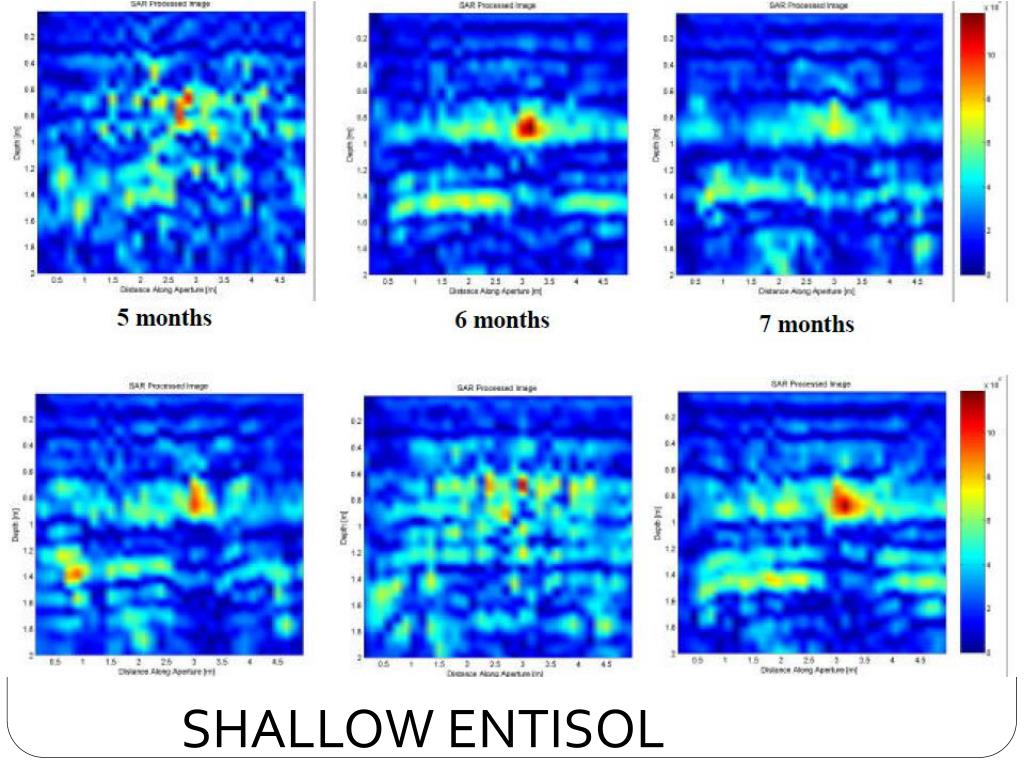

SHALLOW ENTISOL


Aplikasi gpr dalam geoteknik dan lingkungan

SHALLOW ULTISOL


Aplikasi gpr dalam geoteknik dan lingkungan

DEEP ENTISOL


Aplikasi gpr dalam geoteknik dan lingkungan

DEEP ULTISOL


Aplikasi gpr dalam geoteknik dan lingkungan

  • Studi ini mendemonstrasikan kemapuan GPR dalam mendeteksi bangkai

  • tanah yang ada pada area ini sangat cocok untuk dipergunakan studi GPR.

  • Dengan demikian kita bisa mengamati dekomposisi dari bangkai, karena rangka yang ada pada bangkai memberikan variasi terhadap tanah.

  • Makam dangkal dan dalam bisa terdeteksi dalam studi ini.

  • Makam yang dalam & banyak clay, sulit terdeteksi walaupun terjadi sedikit dekomposisi.


Aplikasi gpr dalam geoteknik dan lingkungan

Kasus 3: Deteksibangunantua Fountains Abbey, UK


Hasil gpr untuk fondasi guest hall

Hasil GPR untuk fondasi Guest Hall


Interpretasi fondasi guest hall

Interpretasi fondasi Guest Hall


Cellarium

Cellarium


Data gpr untuk kolong cellarium

Data GPR untuk kolong Cellarium


Interpretasi kolong cellarium

Interpretasi kolong Cellarium
