長庚大學暑期實習期末報告

大豐環保科專

報告人:李尚瑾 B9622040

實習單位:財團法人電子檢驗中心


3649369

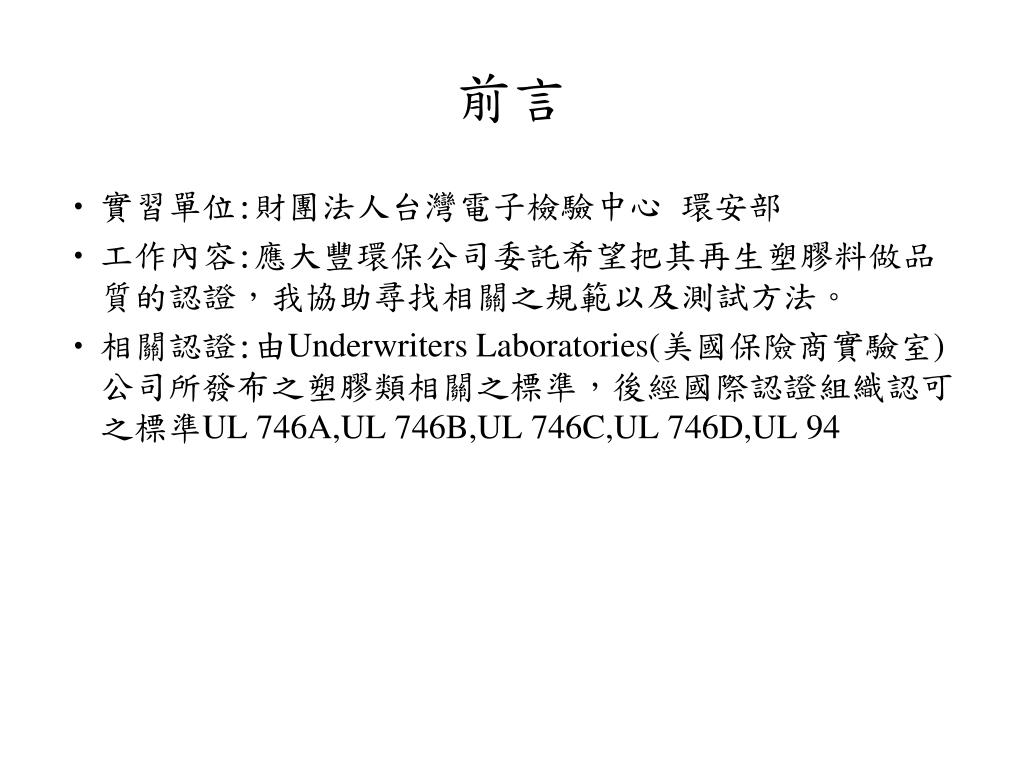

前言

  • 實習單位:財團法人台灣電子檢驗中心 環安部

  • 工作內容:應大豐環保公司委託希望把其再生塑膠料做品質的認證,我協助尋找相關之規範以及測試方法。

  • 相關認證:由Underwriters Laboratories(美國保險商實驗室)公司所發布之塑膠類相關之標準,後經國際認證組織認可之標準UL746A,UL 746B,UL 746C,UL 746D,UL 94


3649369

UL塑膠認證總覽

分類服務

塑膠材料認證

元件認可服務

塑膠元件認證

最終製品列名服務

成品認證

成果追蹤服務

材料/元件/成品

.UL746A-材料短期性能評估

.UL94-耐燃等級測試

材質納入QMFZ2認可清單

提不出認

證證明者

需追溯

認證

.UL746A-材料短期性能評估

.UL746B-材料長期性能評估

.UL746C-電器纇之零件安規

以黃卡識別

認證材料

認可之添加物清單QMLJ2

.UL94-耐燃等級測試

.UL746A-材料短期性能評估

.UL746B-材料長期性能評估

.UL746C-電器類之產品安規

以元件標誌識

別認證元件

以成品標誌識

別合格成品


3649369

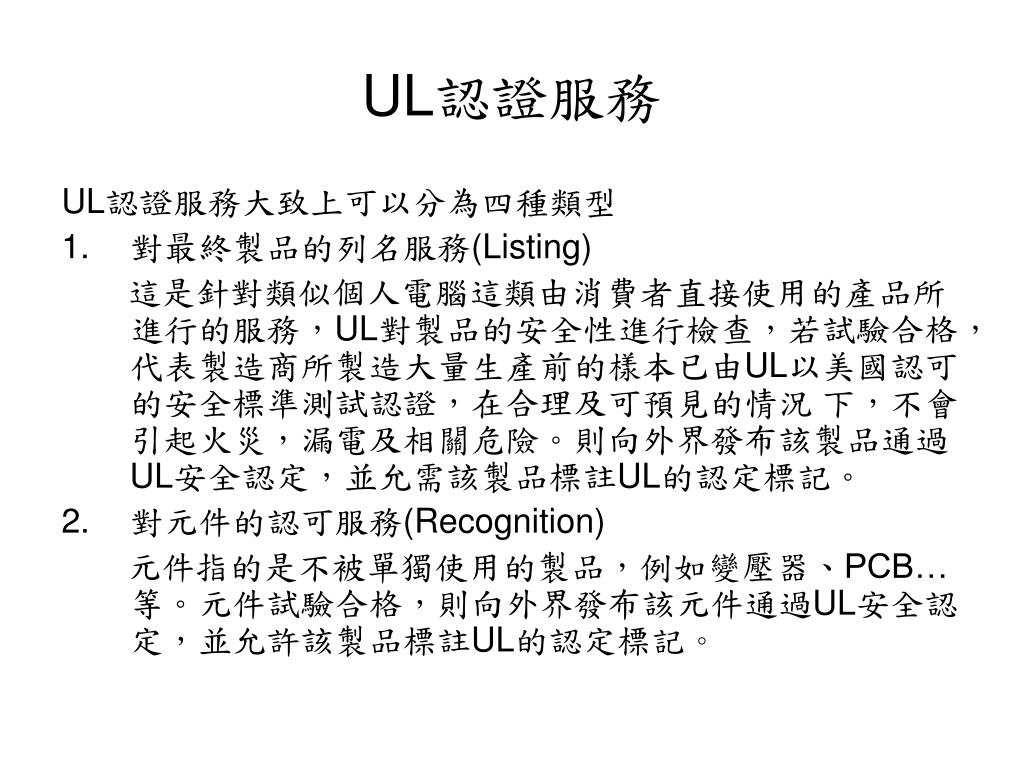

UL認證服務

UL認證服務大致上可以分為四種類型

  • 對最終製品的列名服務(Listing)

    這是針對類似個人電腦這類由消費者直接使用的產品所進行的服務,UL對製品的安全性進行檢查,若試驗合格,代表製造商所製造大量生產前的樣本已由UL以美國認可的安全標準測試認證,在合理及可預見的情況 下,不會引起火災,漏電及相關危險。則向外界發布該製品通過UL安全認定,並允需該製品標註UL的認定標記。

  • 對元件的認可服務(Recognition)

    元件指的是不被單獨使用的製品,例如變壓器、PCB…等。元件試驗合格,則向外界發布該元件通過UL安全認定,並允許該製品標註UL的認定標記。


3649369

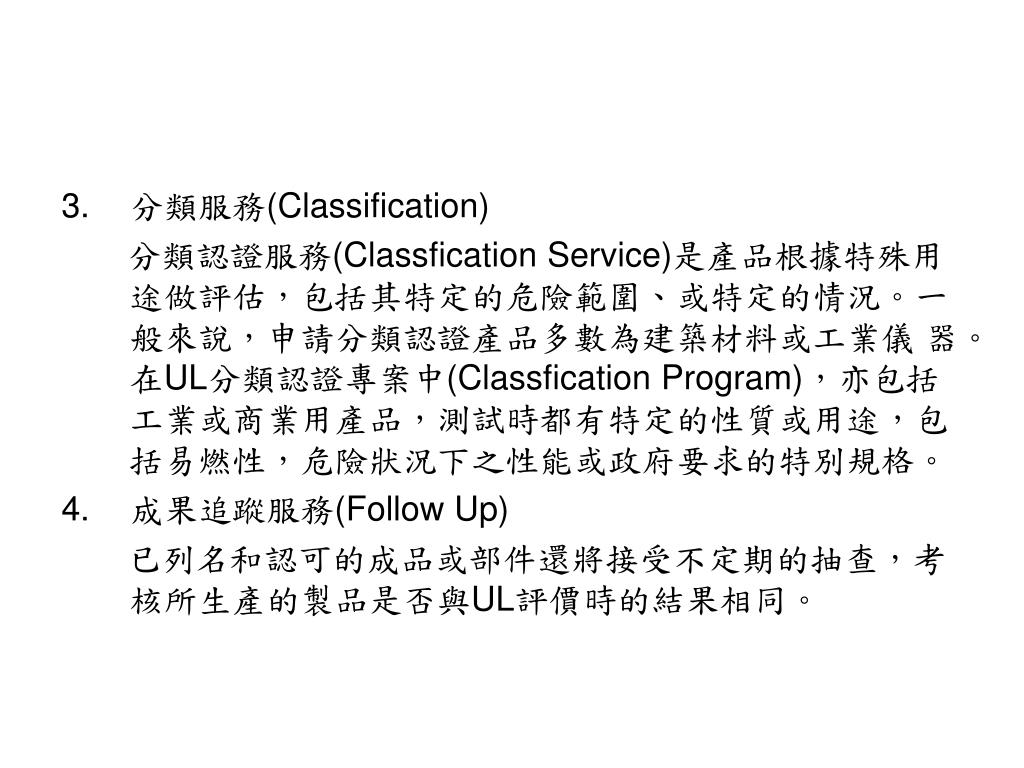

  • 分類服務(Classification)

    分類認證服務(Classfication Service)是產品根據特殊用途做評估,包括其特定的危險範圍、或特定的情況。一般來說,申請分類認證產品多數為建築材料或工業儀 器。在UL分類認證專案中(Classfication Program),亦包括工業或商業用產品,測試時都有特定的性質或用途,包括易燃性,危險狀況下之性能或政府要求的特別規格。

  • 成果追蹤服務(Follow Up)

    已列名和認可的成品或部件還將接受不定期的抽查,考核所生產的製品是否與UL評價時的結果相同。


3649369

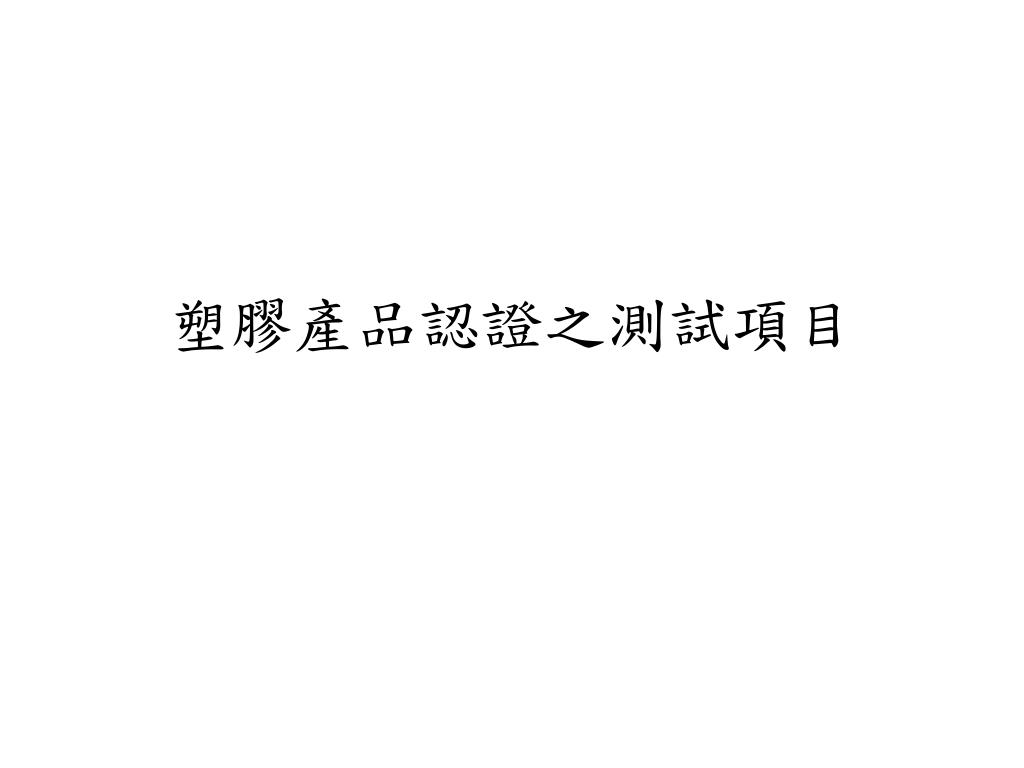

塑膠產品認證之測試項目


3649369

UL塑膠認證

  • UL塑膠測試的範圍涵蓋了塑膠材料以及相關使用的零件及產品,其認證測試項目包括基本UL認證(一般塑膠材料),以及進階評估塑膠材料各項性能之測試規範(用於零件或最終製品的塑膠材料)。

  • UL將測試後得到認可的塑膠材料之性能描述以UL認證卡(Plastic Recognition Yellow Card )的形式對外發布,認證卡上記有所受之測試的數據結果,此認證卡的使用並不限於申請人/廠商,凡是有需要的用戶皆可,例如:零件製造商或終端產品製造商,選用有UL認證卡的材料能大幅縮短產品的測試項目與時間(跳過材料認可或元件認可)。

  • Follow Up Service

    當測試完成後,測試數據資料會被建檔儲存,且每年會有四次抽檢,以確定成品的品質與通過認證時無異。


3649369

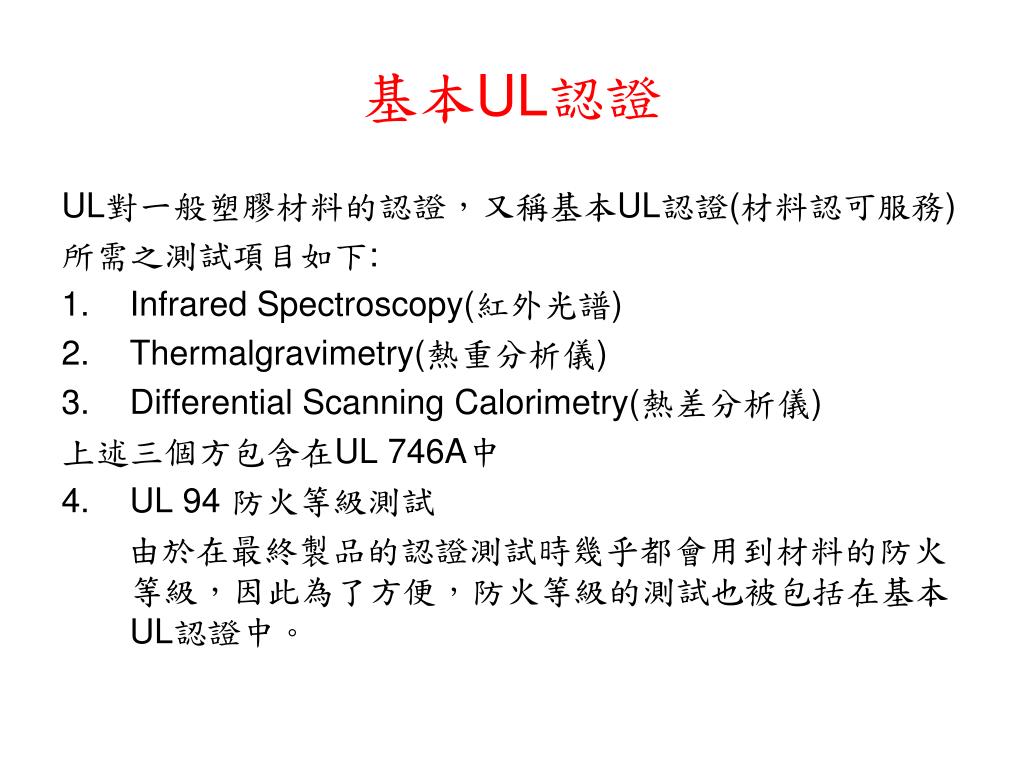

基本UL認證

UL對一般塑膠材料的認證,又稱基本UL認證(材料認可服務)

所需之測試項目如下:

  • Infrared Spectroscopy(紅外光譜)

  • Thermalgravimetry(熱重分析儀)

  • Differential Scanning Calorimetry(熱差分析儀)

    上述三個方包含在UL 746A中

  • UL 94 防火等級測試

    由於在最終製品的認證測試時幾乎都會用到材料的防火等級,因此為了方便,防火等級的測試也被包括在基本UL認證中。


3649369

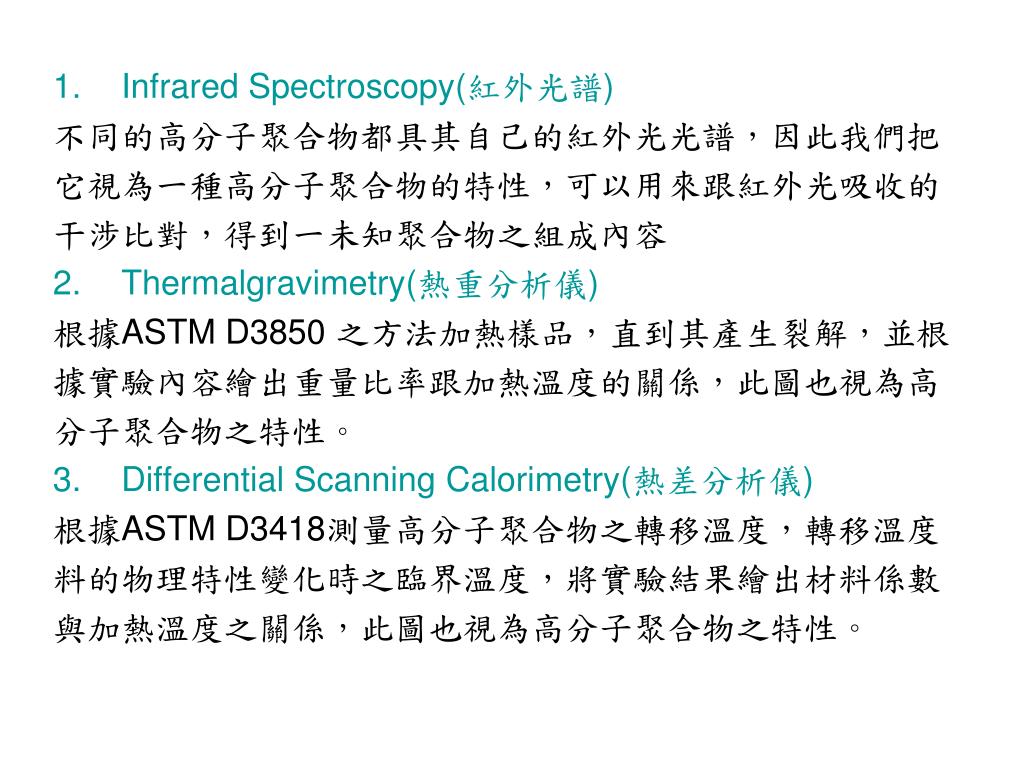

  • Infrared Spectroscopy(紅外光譜)

    不同的高分子聚合物都具其自己的紅外光光譜,因此我們把

    它視為一種高分子聚合物的特性,可以用來跟紅外光吸收的

    干涉比對,得到一未知聚合物之組成內容

  • Thermalgravimetry(熱重分析儀)

    根據ASTM D3850 之方法加熱樣品,直到其產生裂解,並根

    據實驗內容繪出重量比率跟加熱溫度的關係,此圖也視為高

    分子聚合物之特性。

  • Differential Scanning Calorimetry(熱差分析儀)

    根據ASTM D3418測量高分子聚合物之轉移溫度,轉移溫度

    料的物理特性變化時之臨界溫度,將實驗結果繪出材料係數

    與加熱溫度之關係,此圖也視為高分子聚合物之特性。


3649369

  • UL 94 防火等級測試

    UL 94根據測試方法的不同有12種等級,並依材料之特性分

    為三大類,依照等級由高至低排列:

  • 第一類,防火等級(5VA, 5VB, V-0, V-1, V-2, HB)此六個等級之材料通常用於製造電氣包覆材料,支撐結構,絕緣體…等可能用於最終製品的材料。

  • 第二類,防火等級(HF-1, HF-2, HBF) ,為發泡高分子材料的等級,通常用於音響,廣播設備。

  • 第三類,防火等級(VTM-0, VTM-1, VTM-2) ,為非常薄型材料的防火等級,且因為之支撐不了自己的重量無法以水平放置,通常用於因刷電路版(PCB)


3649369

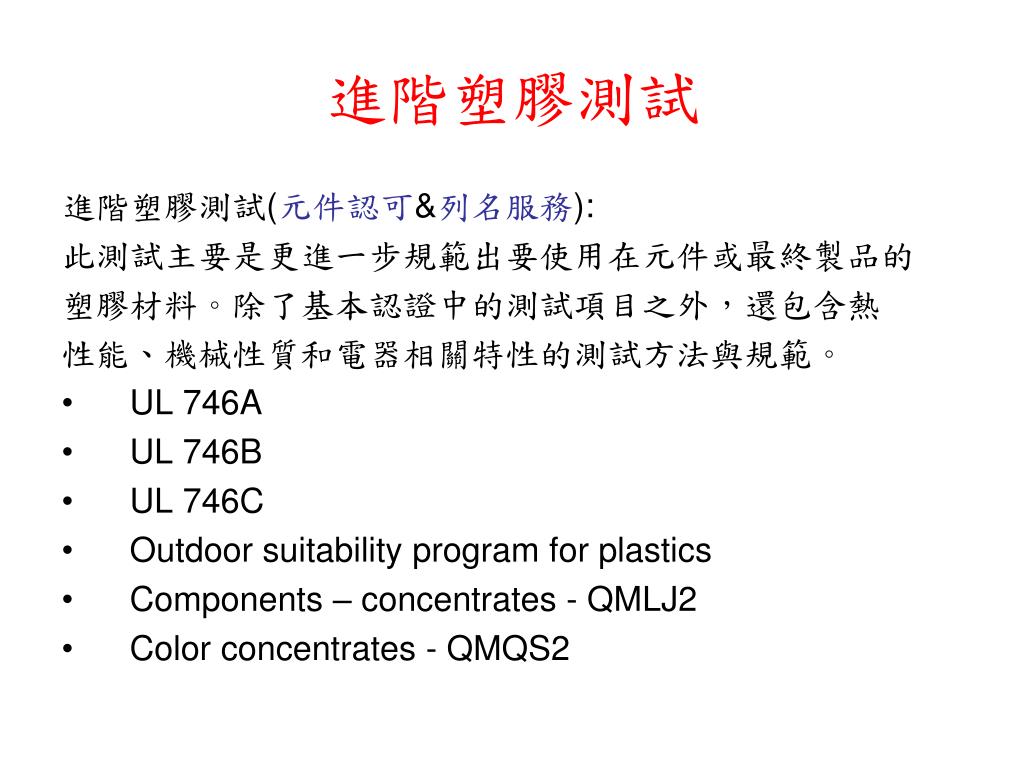

進階塑膠測試

進階塑膠測試(元件認可&列名服務):

此測試主要是更進一步規範出要使用在元件或最終製品的

塑膠材料。除了基本認證中的測試項目之外,還包含熱

性能、機械性質和電器相關特性的測試方法與規範。

  • UL 746A

  • UL 746B

  • UL 746C

  • Outdoor suitability program for plastics

  • Components – concentrates - QMLJ2

  • Color concentrates - QMQS2


3649369

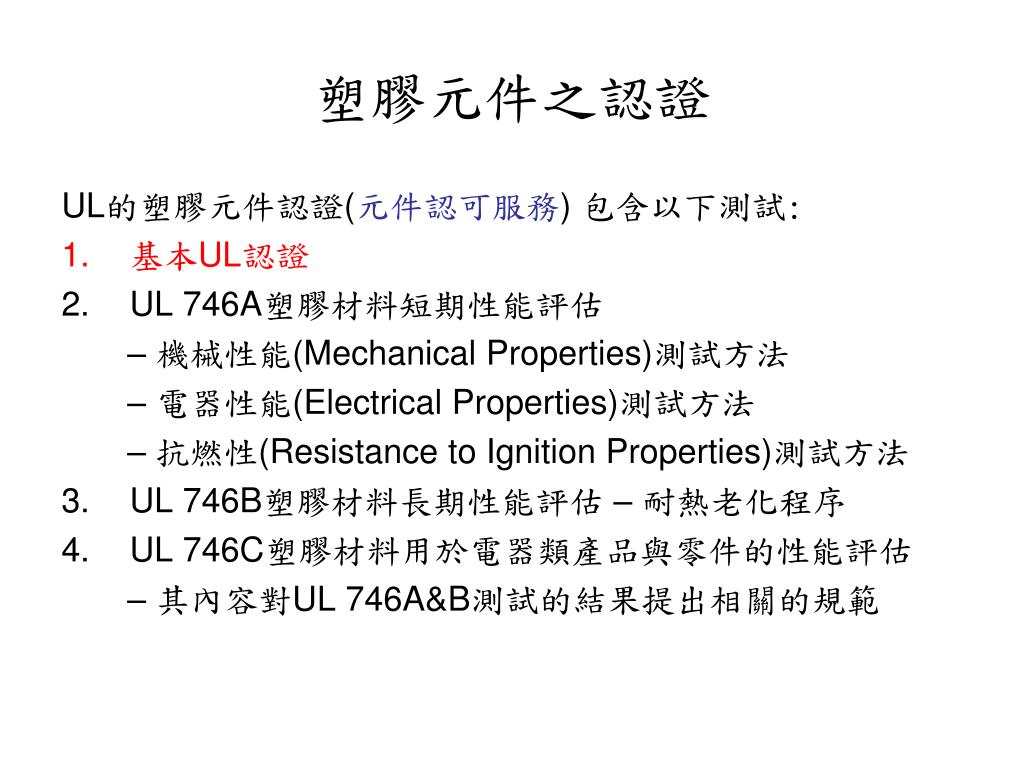

塑膠元件之認證

UL的塑膠元件認證(元件認可服務) 包含以下測試:

  • 基本UL認證

  • UL 746A塑膠材料短期性能評估

    – 機械性能(Mechanical Properties)測試方法

    – 電器性能(Electrical Properties)測試方法

    – 抗燃性(Resistance to Ignition Properties)測試方法

  • UL 746B塑膠材料長期性能評估 – 耐熱老化程序

  • UL 746C塑膠材料用於電器類產品與零件的性能評估

    –其內容對UL 746A&B測試的結果提出相關的規範


3649369

UL 746A塑膠材料短期性能評估

  • 機械性能(Mechanical Properties)測試方法

  • 電器性能(Electrical Properties)測試方法

    – Dielectrical breakdown voltage strength (DS)

    – Comparative tracking index (CTI)

    – High voltage tracking rate (HVTR)

    – High voltage, low current, dry arc resistance -- D495

  • 抗燃性(Resistance to Ignition Properties)測試方法

    – Hot wire ignition (HWI)

    – High-current arc ignition (HAI)

    – High voltage arc resistance to ignition (HVTR)

    – Glow-wire ignitability test (GWIT, GWFI)


3649369

UL 746B塑膠材料長期性能評估 – 耐熱老化程序

這個程序主要包括在UL 746A中測試的一些重要性質,

它們在經過UL 746B中不同溫度的加熱程序持續多少時間之

後會衰退至剩原本數值50%。而經過加熱程序的材料會被記

錄在Relative Temperature Index (RTI)上,其中註明了它適

當的使用溫度,與裂解溫度,以及其生命週期。


3649369

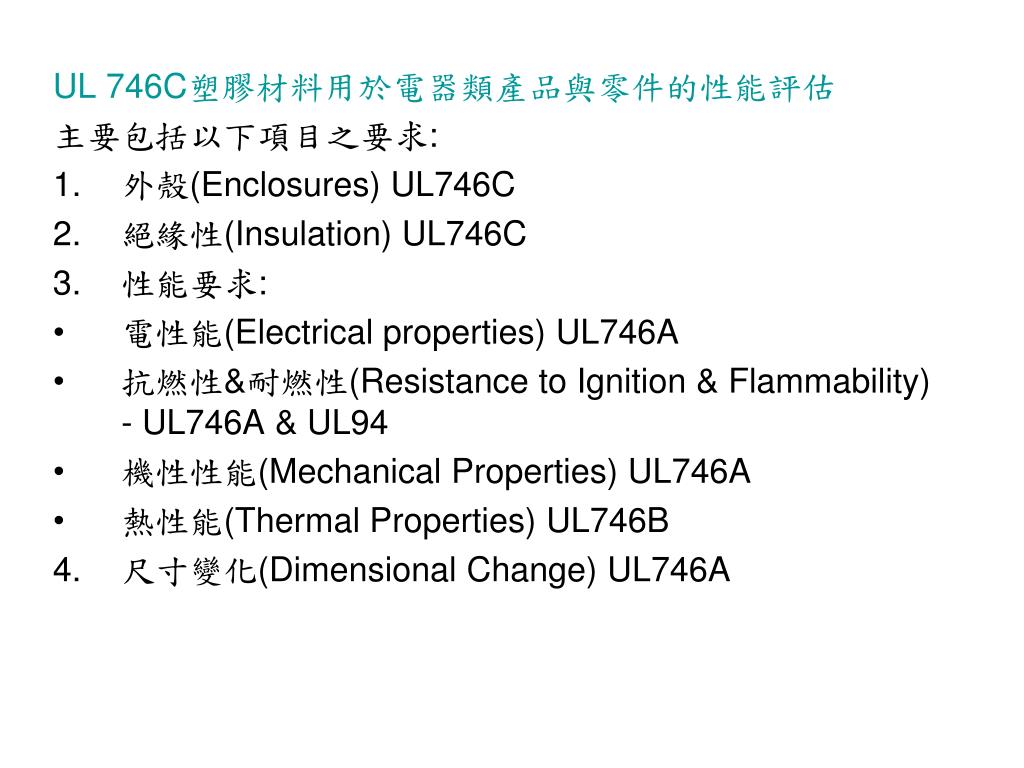

UL 746C塑膠材料用於電器類產品與零件的性能評估

主要包括以下項目之要求:

  • 外殼(Enclosures) UL746C

  • 絕緣性(Insulation) UL746C

  • 性能要求:

  • 電性能(Electrical properties) UL746A

  • 抗燃性&耐燃性(Resistance to Ignition & Flammability) - UL746A & UL94

  • 機性性能(Mechanical Properties) UL746A

  • 熱性能(Thermal Properties) UL746B

  • 尺寸變化(Dimensional Change) UL746A


3649369

塑膠最終製品之認證

UL的最終製品認證(列名服務),包含以下測試與規範:

  • 基本UL認證

  • 元件認可

  • UL 746A – Ball Pressure Test

  • UL 746C塑膠材料用於電器類產品與零件的性能評估

    – Special End-Use Considerations

    – Specialized Applications

    – Outdoor suitability program for plastics

  • Components – concentrates Category - QMLJ2

    –元件製造添加劑之認可目錄

  • Color – concentrates Category - QMQS2

    – 染色原料混合率之認可目錄


3649369

回收料認證之測試項目


3649369

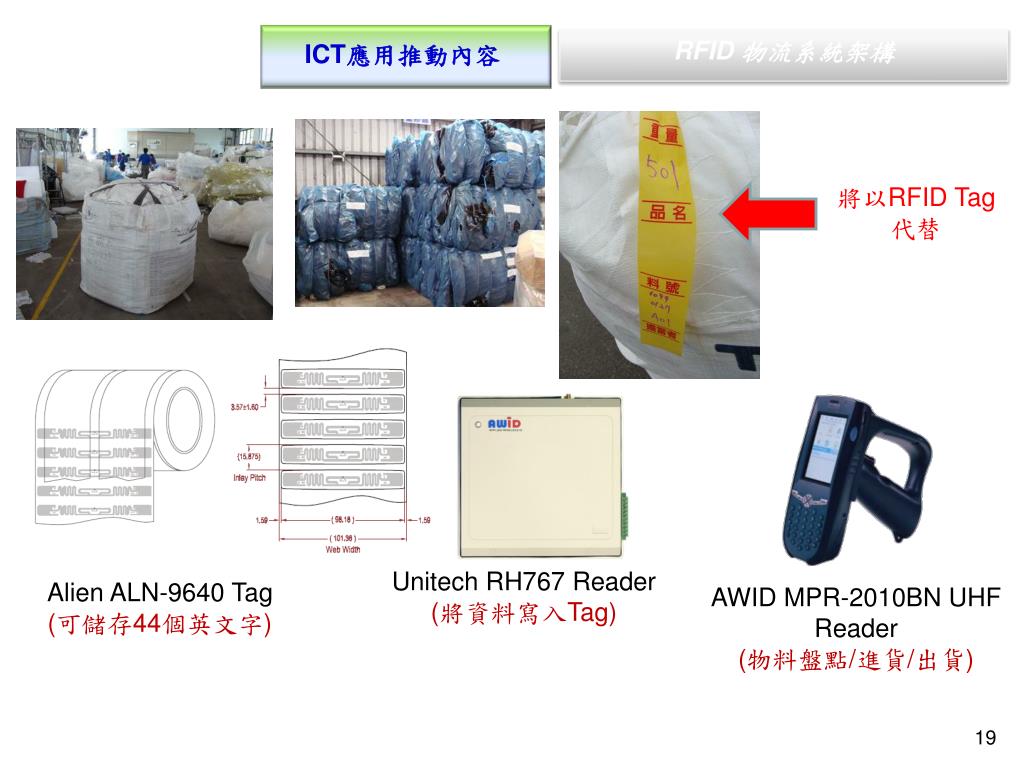

RFID 物流系統架構

ICT應用推動內容

將以RFID Tag代替

Unitech RH767 Reader

(將資料寫入Tag)

Alien ALN-9640Tag

(可儲存44個英文字)

AWID MPR-2010BN UHF Reader

(物料盤點/進貨/出貨)


Recycled plastics

Recycled plastics回收料測試

UL 746D-10

回收料的來源大多為經過不同製程的廢料,因此其材料性質已產生極大的變化。由於其來源可能不清楚,必須經過下列塑膠種類測試,以得出塑膠種類。

  • Flammability 耐燃性測試 (UL94)

  • Mechanical properties 機械性質測試(UL746A)

  • Electrical properties 電相關性質測試(UL746A)

  • Thermal distortion under load 熱變形測試(UL746A-26)

  • Thermal endurance (aging) 耐熱性測試(UL746B)

  • Resistance to ignition 引燃性測試(UL746A)

  • Dimensional-change tests 尺寸變化率測試 (UL746A).


3649369

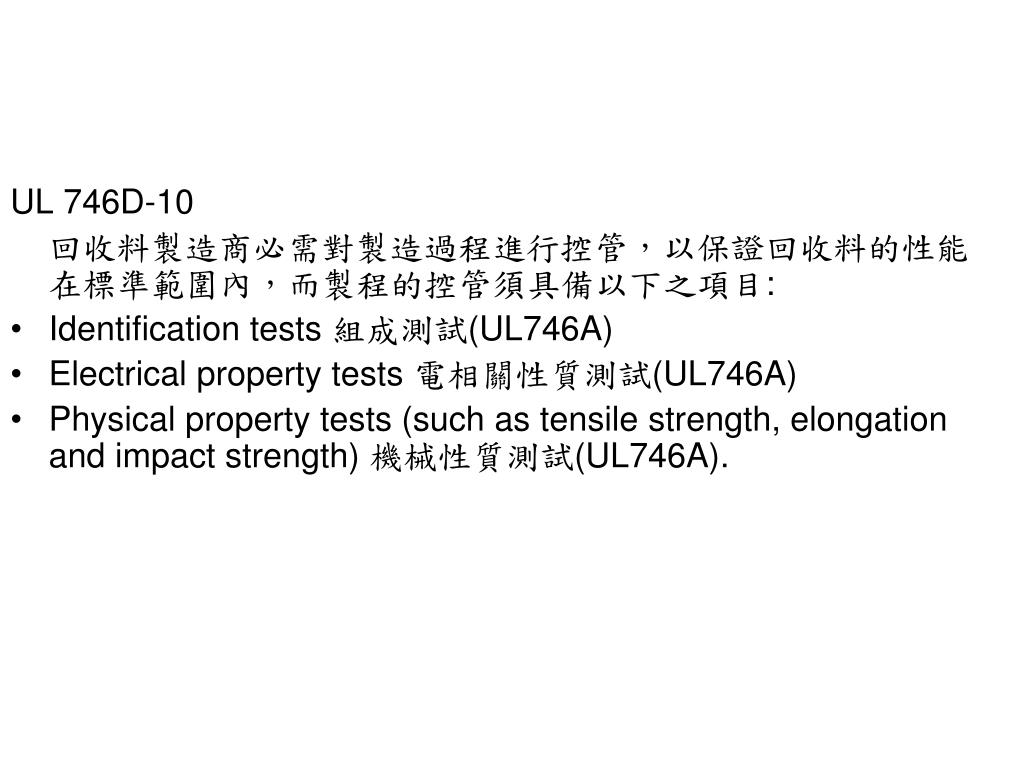

UL 746D-10

回收料製造商必需對製造過程進行控管,以保證回收料的性能在標準範圍內,而製程的控管須具備以下之項目:

  • Identification tests 組成測試(UL746A)

  • Electrical property tests 電相關性質測試(UL746A)

  • Physical property tests (such as tensile strength, elongation and impact strength) 機械性質測試(UL746A).


3649369

THEEND
