電子文件交換( Electronic Data Interchange) 簡介

電子文件交換( Electronic Data Interchange) 簡介. 報告人：姜子龍 E-mail:tlj2030@knjc.edu.tw Web:http://home.so-net.net.tw/tlj2030. 電子文件交換( EDI,Electronic Data Interchange) 的定義. EDI 係利用電腦及通訊網路的結合，並訂出組織間標準資料格式。如此，不同的組織間的文件，利用此標準的資料格式，在通訊網路上快速傳遞，正確地完成組織間電子業務文件交換。文件直接由發送方的電腦傳送到接受方的電腦中，省掉文件傳遞及輸入等人工麻煩。

addison-camacho
Download Presentation

電子文件交換( Electronic Data Interchange) 簡介

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 電子文件交換(Electronic Data Interchange)簡介 報告人：姜子龍 E-mail:tlj2030@knjc.edu.tw Web:http://home.so-net.net.tw/tlj2030

  2. 電子文件交換(EDI,Electronic Data Interchange)的定義 • EDI係利用電腦及通訊網路的結合，並訂出組織間標準資料格式。如此，不同的組織間的文件，利用此標準的資料格式，在通訊網路上快速傳遞，正確地完成組織間電子業務文件交換。文件直接由發送方的電腦傳送到接受方的電腦中，省掉文件傳遞及輸入等人工麻煩。 • 一般而言，EDI屬於跨組織的系統(Inter-organization system, IOS)，可作為加值網路(Value Added Network,VAN)上的一種服務，負責解決網路通訊、資料轉換、訊息存證等工作。

  3. 推動EDI的三大要件 • EDI標準：係指電子文件在通訊網路上傳送時的標準資料格式，它說明每一種電子文件包含哪些資料及資料的排列方式和格式等。EDI標準的分類：專用或私用標準、產業標準(如運輸業標準TDCC)、國家標準(如美國的ANSI ASC X.12)、國際標準(如聯合國的UN/EDIFACT)。 • EDI相關軟體：指幫助EDI進行資料擷取、資料格式轉換、資料傳送工作的電腦軟體。 • EDI網路：連接方式有- • 直接傳遞：它以點對點方式，在電腦與電腦之間直接進行資料交換。 • 間接傳遞：它透過第三者所提供的加值網路服務，來交換電子文件資料。

  4. 平面檔範例 • UNB UNOA2TWTPE00039-AA TW TVCRCT TWTPE00003 • TW 1032TVCBGM21104 971212 • UNH CUSDECS 93AUN5701 3 • BGM 967 TW 11997121104 5 • LOC 8 TW • LOC 102AL • LOC 9 ALZZZ • GIS 23 105 • GIS 1 EKDTW • GIS 3 PRMTW • GIS 01 PTCTW • RFF AEAAE119971211041 • DTM 36 981211 101 • NAD IM 12345678 186TW • NAD IM 119971 187TW • UNS D • CST 1 01011100005 122TW • FTX BOA 234532 • LOC 27 AL • MEA CT APZ23 • UNS S

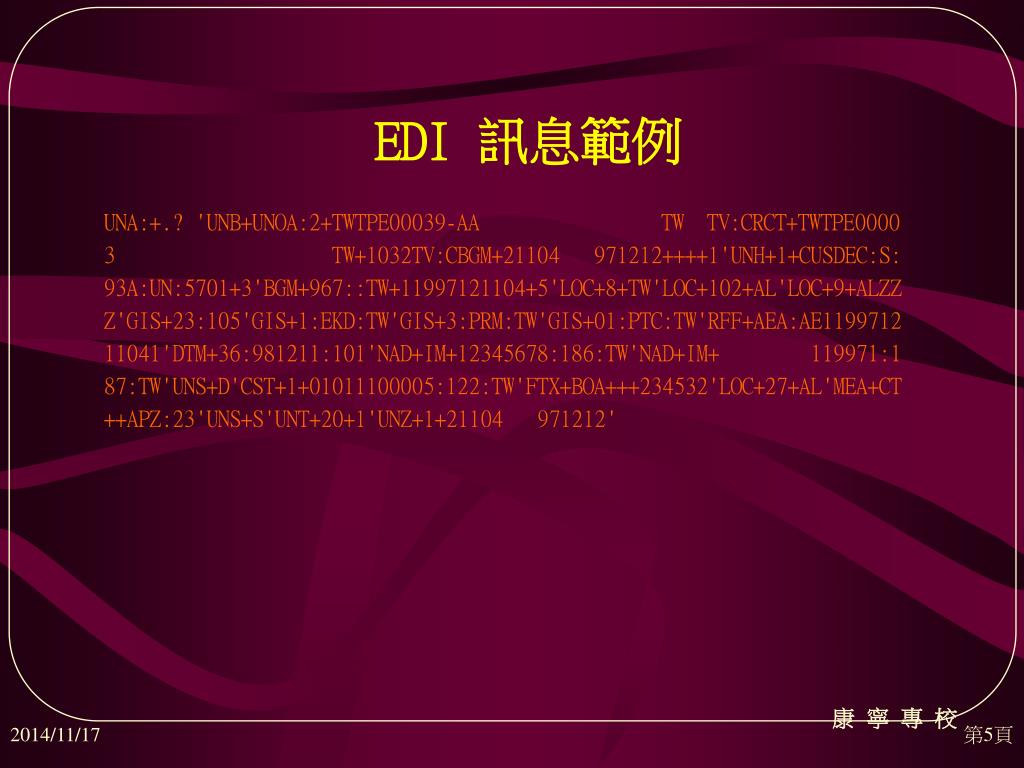

  5. EDI 訊息範例 UNA:+.? 'UNB+UNOA:2+TWTPE00039-AA TW TV:CRCT+TWTPE0000 3 TW+1032TV:CBGM+21104 971212++++1'UNH+1+CUSDEC:S: 93A:UN:5701+3'BGM+967::TW+11997121104+5'LOC+8+TW'LOC+102+AL'LOC+9+ALZZ Z'GIS+23:105'GIS+1:EKD:TW'GIS+3:PRM:TW'GIS+01:PTC:TW'RFF+AEA:AE1199712 11041'DTM+36:981211:101'NAD+IM+12345678:186:TW'NAD+IM+ 119971:1 87:TW'UNS+D'CST+1+01011100005:122:TW'FTX+BOA+++234532'LOC+27+AL'MEA+CT ++APZ:23'UNS+S'UNT+20+1'UNZ+1+21104 971212'

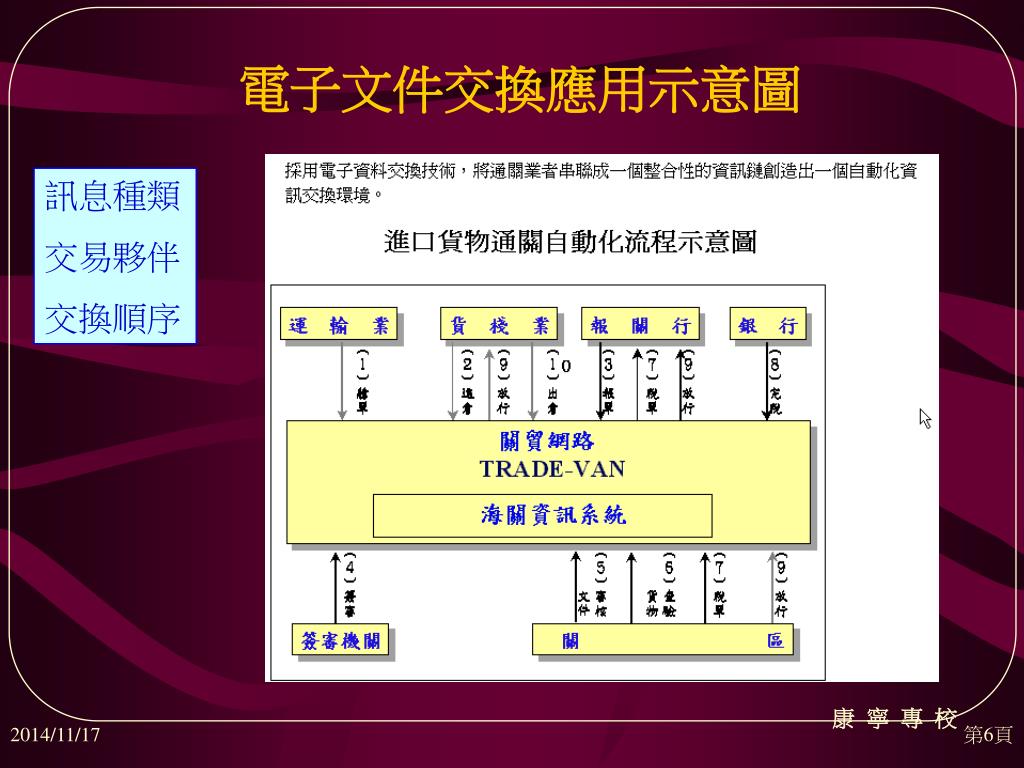

  6. 電子文件交換應用示意圖 訊息種類 交易夥伴 交換順序

  7. EDI的應用時機 • 有大量且標準化交易活動。 • 交易時要求詳確的分析與報告。 • 需提昇與上游供應商和下游客戶的交易速度。 • 有軸心單位或企業願出面統籌、推行。

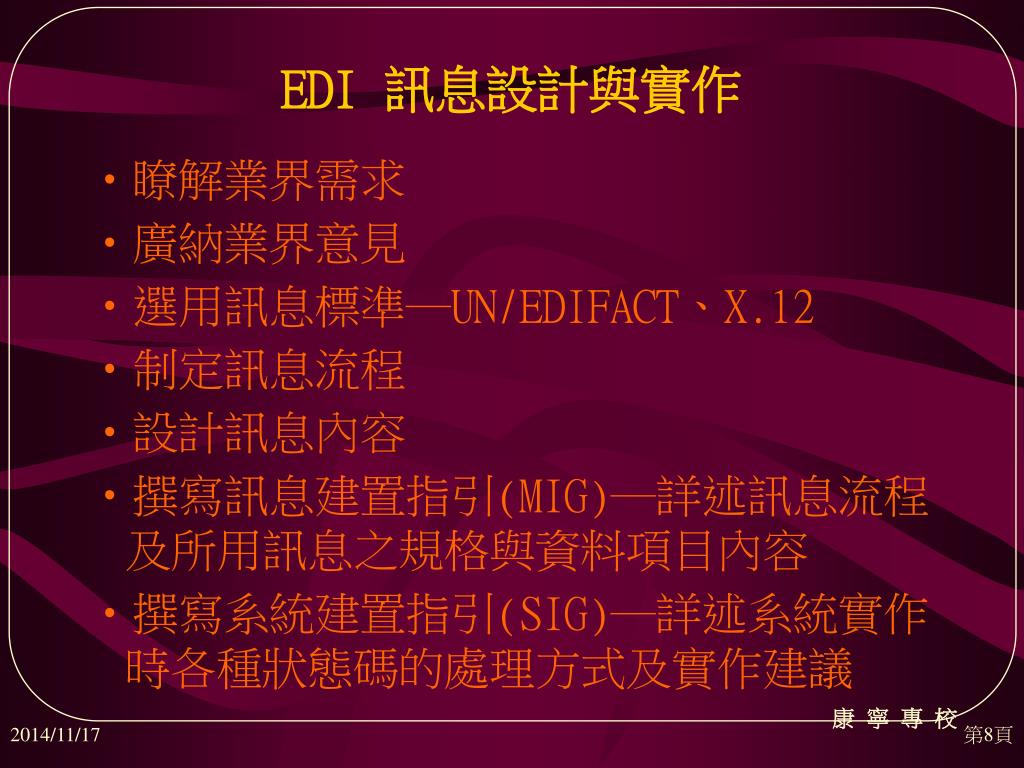

  8. EDI 訊息設計與實作 • 瞭解業界需求 • 廣納業界意見 • 選用訊息標準─UN/EDIFACT、X.12 • 制定訊息流程 • 設計訊息內容 • 撰寫訊息建置指引(MIG)─詳述訊息流程及所用訊息之規格與資料項目內容 • 撰寫系統建置指引(SIG)─詳述系統實作時各種狀態碼的處理方式及實作建議

  9. EDI 訊息設計與實作 • 修訂指引內容 • 分頭進行建置 • 建置轉換軟體 • 設計前置平面檔規格 • 設計平面檔規格 • 撰寫對映程式 • 修改應用程式─使產生欲輸出或讀入之前置平面檔，能自動處理及回應傳入訊息

  10. EDI 訊息設計與實作 • 撰寫測試個案 • 進行單元測試 • 進行整合測試─整合應用系統、對映程式，匯入或匯出轉換軟體 • 撰寫測試個案 • 進行雙向測試 • 進行參向測試 • 進行全線測試 • 正式上線

  11. EDI交換系統建置與維護 • 建置執行平台 • 建置交換系統 • 建置整體啟動作業 • 建置整體關閉作業 • 建置備存作業 • 建置復原作業 • 建置監控作業 • 建置個別啟動作業 • 建置個別關閉作業

  12. EDI交換系統建置與維護 • 建置清檔作業 • 建置轉存(存證)作業 • 建置回存(檢索)作業 • 開發帳務界面 • 修改變更需求 • 調整儲存空間 • 調整執行效能 • 建置測試環境 • 建置開發環境

  13. ※ 謝謝您的聆聽 ※請指教
