  1. 第8章进度管理 (一) 工期计划

  2. 本章要点 (1)工期计划的一般过程。它是在项目结构分解基础上,确定工程活动之间的逻辑关系和工程活动的持续时间,通过安排或计算确定项目和各个活动的时间目标。 (2)横道图和线形图的应用。 (3)双代号网络和单代号搭接网络图的绘制和分析方法,网络计划时间参数的计算、总工期、关键线路、关键活动、非关键活动的确定。单代号搭接网络具有很强的逻辑表达能力,且绘制、分析和计算都不容易出错。 本章重点 (4)资源(劳动力、材料、设备)使用计划和优化方法。工程项目的资源计划与项目实施方案、工期计划、成本计划互相制约、互相影响。 2

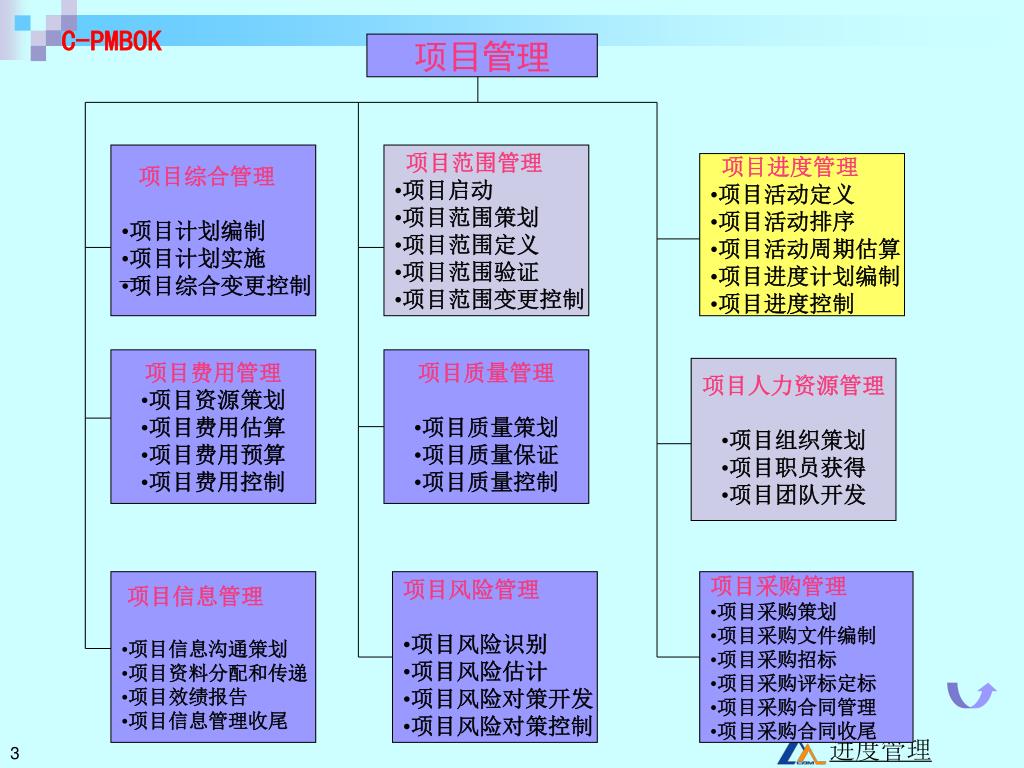

  3. C-PMBOK 项目管理 • 项目综合管理 • 项目计划编制 • 项目计划实施 • 项目综合变更控制 • 项目范围管理 • 项目启动 • 项目范围策划 • 项目范围定义 • 项目范围验证 • 项目范围变更控制 • 项目进度管理 • 项目活动定义 • 项目活动排序 • 项目活动周期估算 • 项目进度计划编制 • 项目进度控制 • 项目费用管理 • 项目资源策划 • 项目费用估算 • 项目费用预算 • 项目费用控制 • 项目质量管理 • 项目质量策划 • 项目质量保证 • 项目质量控制 • 项目人力资源管理 • 项目组织策划 • 项目职员获得 • 项目团队开发 • 项目信息管理 • 项目信息沟通策划 • 项目资料分配和传递 • 项目效绩报告 • 项目信息管理收尾 • 项目风险管理 • 项目风险识别 • 项目风险估计 • 项目风险对策开发 • 项目风险对策控制 • 项目采购管理 • 项目采购策划 • 项目采购文件编制 • 项目采购招标 • 项目采购评标定标 • 项目采购合同管理 • 项目采购合同收尾 3

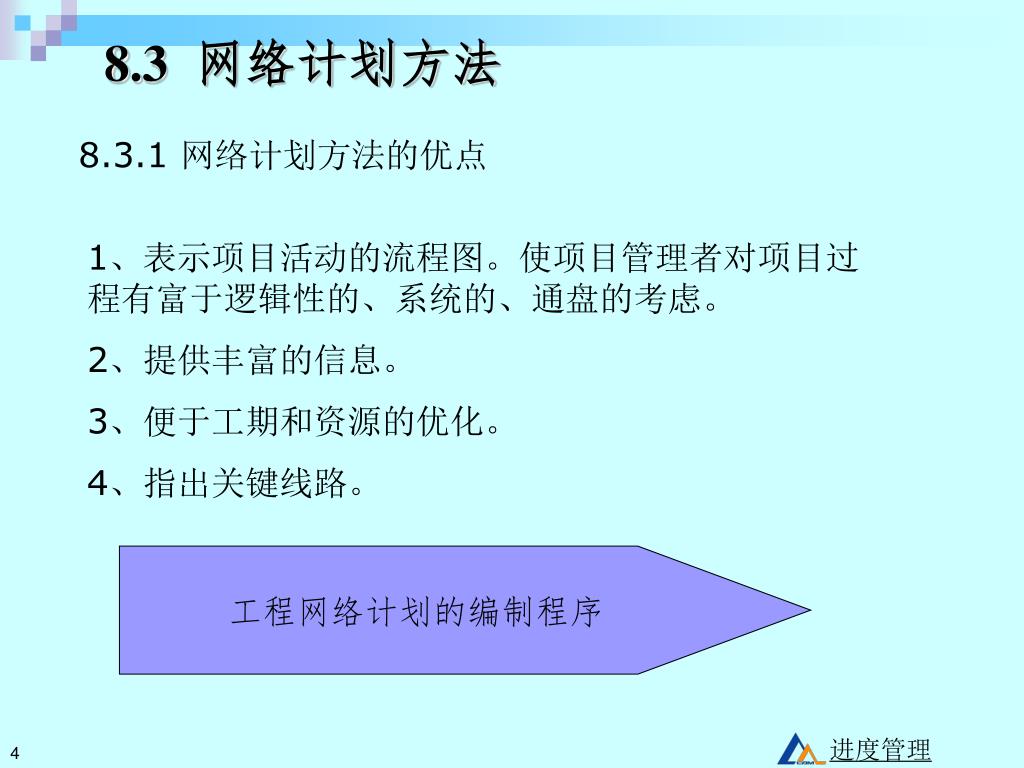

  4. 8.3 网络计划方法 8.3.1 网络计划方法的优点 1、表示项目活动的流程图。使项目管理者对项目过程有富于逻辑性的、系统的、通盘的考虑。 2、提供丰富的信息。 3、便于工期和资源的优化。 4、指出关键线路。 工程网络计划的编制程序 4

  5. 编制阶段 编制步骤 工程网络计划的编制程序 I 准备阶段 1、确定网络计划目标 2、调查研究 3、确定施工方案 II 绘制网络图 4、项目分解 5、逻辑关系分析 6、绘制网络图 III 时间参数计算及关键线路的确定 7、计算工作持续时间 8、计算时间参数 9、确定关键线路 IV 编制可行性网络计划 10、检查与调整 11、编制可行网络计划 V 优化并确定正式网络计划 12、网络计划优化 13、编制可行网络计划 5

  6. 工作(活动)名称 箭线表示一项工作(活动) 浇混凝土 扎钢筋 10d 6d 工作(活动)持续时间 节点 表示一项工作的开始或结束 节点 表示一项工作的开始或结束 8.3 网络计划方法 8.3.2 几种常用的网络形式 8.3.2.1 双代号网络 基本形式 i j 6

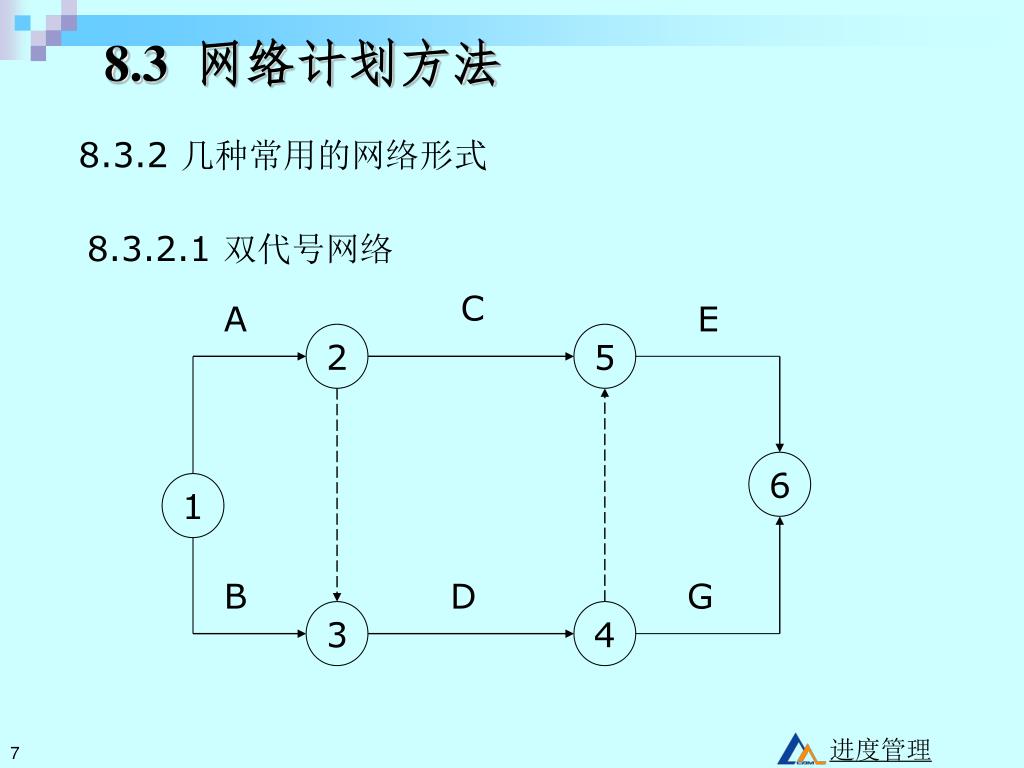

  7. C A E 2 5 6 1 B D G 3 4 8.3 网络计划方法 8.3.2 几种常用的网络形式 8.3.2.1 双代号网络 7

  8. 工作 A B C D 紧前工作 — — A A、B A C 2 1 B D 3 4 8.3 网络计划方法 8.3.2 几种常用的网络形式 8.3.2.1 双代号网络 A C B D 节点号 箭尾号应小于箭头号 8

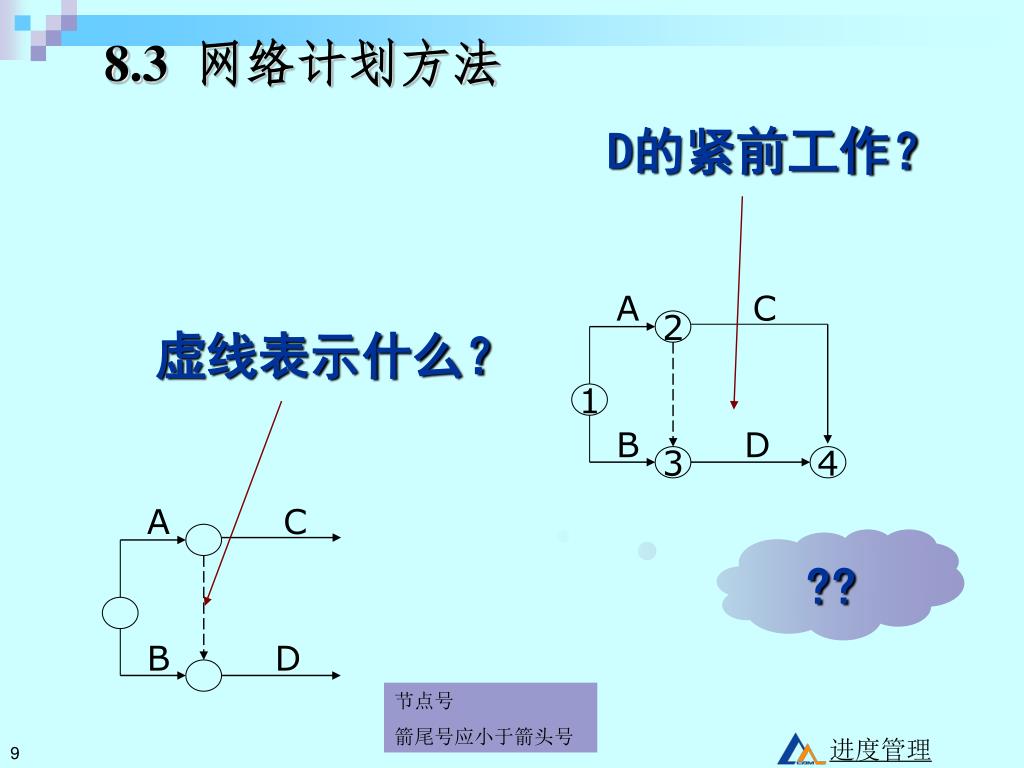

  9. A C 2 1 B D 3 4 8.3 网络计划方法 D的紧前工作? 虚线表示什么? A C ?? B D 节点号 箭尾号应小于箭头号 9

  10. 工作 A B C D E F 紧前工作 — — — A、B A、B、C D、E A D B C 8.3 网络计划方法 8.3.2 几种常用的网络形式 8.3.2.1 双代号网络 A 2 B F D 1 3 5 6 E C 4 技巧:把A、B看作整体 10

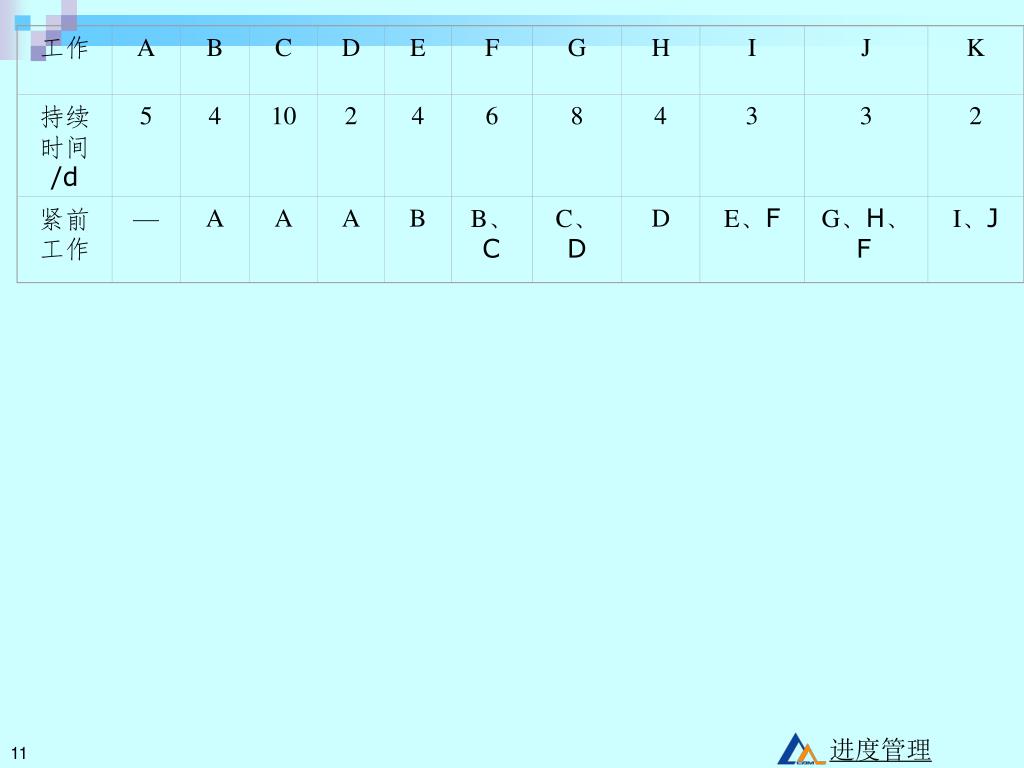

  11. 工作 A B C D E F G H I J K 持续时间/d 5 4 10 2 4 6 8 4 3 3 2 紧前工作 — A A A B B、C C、D D E、F G、H、F I、J 11

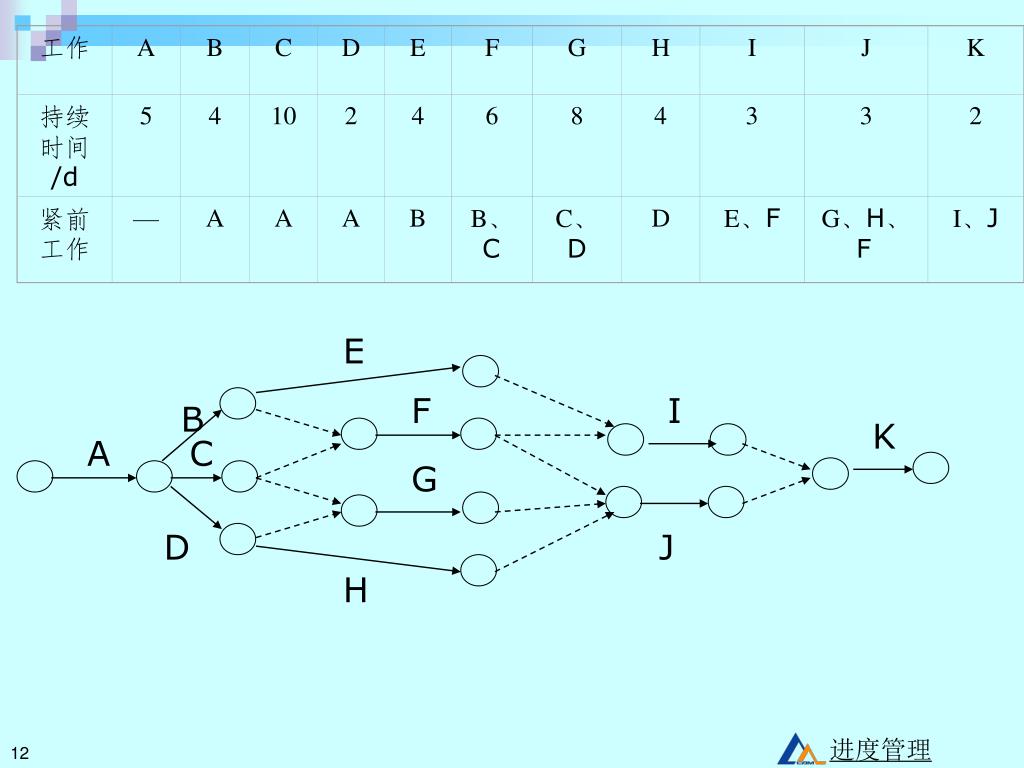

  12. 工作 A B C D E F G H I J K 持续时间/d 5 4 10 2 4 6 8 4 3 3 2 紧前工作 — A A A B B、C C、D D E、F G、H、F I、J E F I B K A C G D J H 12

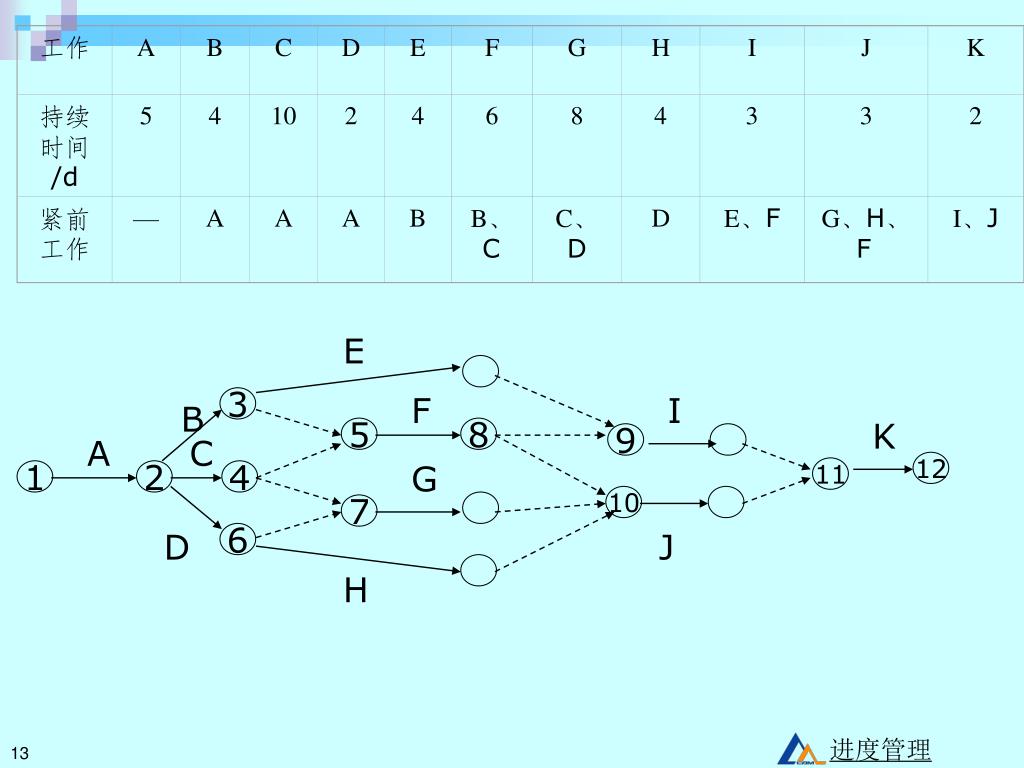

  13. 工作 A B C D E F G H I J K 持续时间/d 5 4 10 2 4 6 8 4 3 3 2 紧前工作 — A A A B B、C C、D D E、F G、H、F I、J E F I 3 B K 5 8 9 A C G 12 11 1 2 4 10 7 D J 6 H 13

  14. 工作 A B C D E F G H I J K 持续时间/d 5 4 10 2 4 6 8 4 3 3 2 紧前工作 — A A A B B、C C、D D E、F G、H、F I、J 8 9 B I E ?? 3 9 4 4 3 F 5 8 6 K A C 12 11 1 2 4 2 5 10 G J 7 10 8 3 D H 6 2 4 14

  15. 1 工作 2 A 3 4 B 5 C 6 D 7 E 8 9 F 10 G 11 12 H 13 I 14 15 J 16 17 K 18 19 20 21 22 23 24 25 26 27 28 持续时间/d 5 4 10 2 4 6 8 4 3 3 2 紧前工作 — A A A B B、C C、D D E、F G、H、F I、J 时间坐标 I E B 3 8 4 4 3 F 5 9 6 K A C 11 12 1 2 4 5 2 10 G J 7 10 8 H 3 D 6 2 4 15

  16. 1 工作 2 A 3 4 B 5 C 6 D 7 E 8 9 F 10 G 11 12 H 13 I 14 15 J 16 17 K 18 19 20 21 22 23 24 25 26 27 28 持续时间/d 5 4 10 2 4 6 8 4 3 3 2 紧前工作 — A A A B B、C C、D D E、F G、H、F I、J 案例:环境影响评价工作 时间坐标 固体废物利用 I E B 工程分析(水洗) 固体废物预测 3 8 4 4 3 F 水环境影响预测 现状调查 5 9 6 K 工程分析(化工) A C 11 12 1 2 4 5 2 10 G J 大气环境影响预测 工程分析(其他) 7 10 8 H 3 D 结论 与建 议 6 环境 影响 评价 2 4 危险废物预测 16

  17. 工作 1 2 A 3 4 B 5 C 6 D 7 E 8 9 F 10 G 11 12 H 13 I 14 15 J 16 17 18 19 20 21 22 23 24 25 26 27 28 持续时间/d 5 8 10 6 6 3 2 1 1 1 紧前工作 — A A A C、D B G H I E、F 案例:工程预算工作 时间坐标 F B 熟悉施工组织设计 措施费计算 3 明确任务(项目范围) 收集资料 8 3 利税 计算 直接费 计算 总造价 计算 间接费 计算 直接 工程费 计算 熟悉土建施工图计算工程量 I J G H E A C 1 2 4 5 6 7 8 9 5 10 6 2 1 1 1 熟悉安装施工图计算工程量 D 6 17

  18. 工作代码 A B C D E F G H I J K L M N P 紧前工作 __ A A — B、C B、D D E、F C I、H G、F K、J L L N、M 紧后工作 B、C E、F E、I F、G H H、K K J J L L M P P — 开始节点位置号 0 1 1 0 2 2 1 3 2 4 3 5 6 6 7 完成节点位置号 1 2 2 2 3 3 3 4 4 5 5 6 7 7 8 双代号网络图绘制步骤: 1、 列出各工作的逻辑关系表 (1)按紧前工作确定紧后工作, (2)确定开始节点位置号, (3)确定完成节点位置号 2、绘网络图 1、 18

  19. A 有紧后工作,等于其紧后工作的开始节点号(min) i j 无紧前工作为零 无紧后工作,等于有紧后工作的完成节点位置号最大值加1 有紧前工作,等于其紧前工作的开始节点位置号加1(max) 双代号网络图绘制方法 19

  20. 工作代码 A B C D E F G H I J K L M N P 紧前工作 __ A A — B、C B、D D E、F C I、H G、F K、J L L N、M 紧后工作 B、C E、F E、I F、G H H、K K J J L L M P P — 开始节点位置号 0 1 1 0 2 2 1 3 2 4 3 5 6 6 7 I A C E H J 2 3 7 8 完成节点位置号 1 2 2 2 3 3 3 4 4 5 5 6 7 7 8 L N P B 11 1 4 10 12 13 D F M 5 6 K G 9 ??? 3 3 2 2 2 2 2 2 2 2 2 2 2 1 20 0 1 2 3 4 5 6 7 8

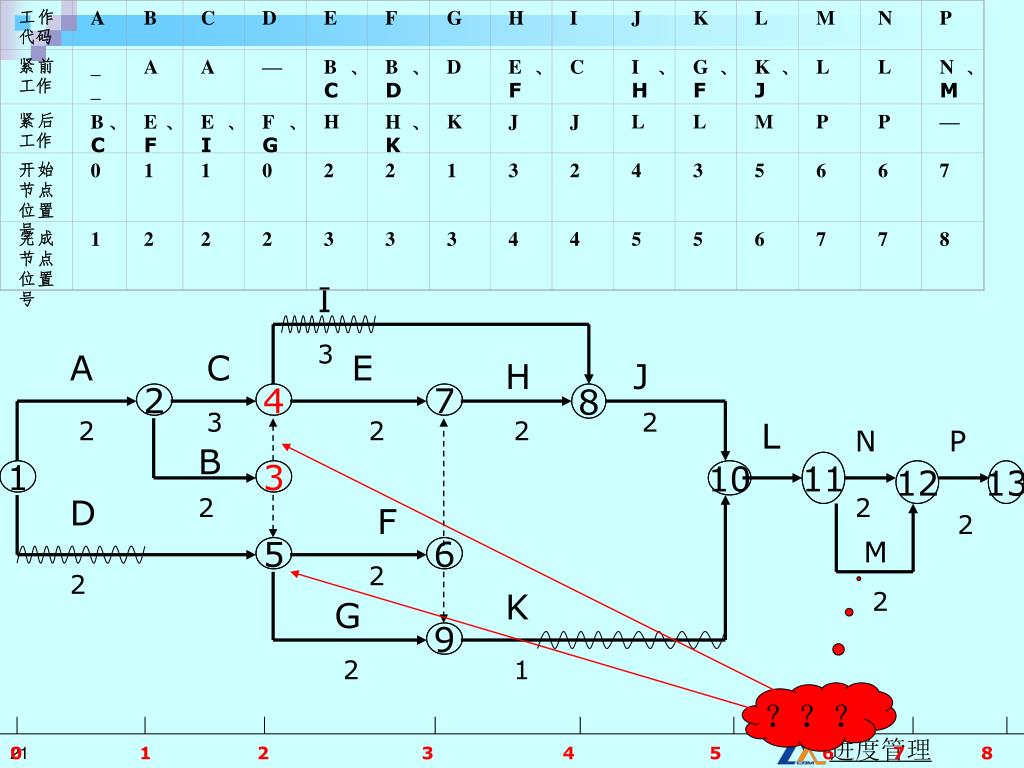

  21. 工作代码 A B C D E F G H I J K L M N P 紧前工作 __ A A — B、C B、D D E、F C I、H G、F K、J L L N、M 紧后工作 B、C E、F E、I F、G H H、K K J J L L M P P — 开始节点位置号 0 1 1 0 2 2 1 3 2 4 3 5 6 6 7 I A C E H J 2 4 7 8 完成节点位置号 1 2 2 2 3 3 3 4 4 5 5 6 7 7 8 L N P B 11 1 3 10 12 13 D F M 5 6 K G 9 ??? 3 3 2 2 2 2 2 2 2 2 2 2 2 1 21 0 1 2 3 4 5 6 7 8

  22. 工作代码 1 2 A 3 B 4 5 C 6 D 7 8 E 9 F 10 11 G 12 H 13 14 I 15 J 16 17 K 18 L 19 20 M 21 N 22 23 P 24 25 26 27 28 紧前工作 __ A A — B、C B、D D E、F C I、H G、F K、J L L N、M 持续时间 2 2 3 2 2 2 2 2 3 2 1 3 2 2 2 11 12 14 15 13 ??? 时间坐标 I 3 A C E H J 2 4 8 10 3 2 2 2 2 L N P B 1 3 2 2 F 2 M 6 7 2 D K 2 G 5 9 2 2 1 22

  23. 工作代码 1 2 A 3 B 4 5 C 6 D 7 8 E 9 F 10 11 G 12 H 13 14 I 15 J 16 17 K 18 L 19 20 M 21 N 22 23 P 24 25 26 27 28 紧前工作 __ A A — B、C B、D D E、F C I、H G、F K、J L L N、M 持续时间 2 2 3 2 2 2 2 2 3 2 1 3 2 2 2 11 12 14 15 13 时间坐标 梁支模板 I 柱扎钢筋 楼梯 支模板 柱支模板 3 A 抗震墙 支模板 E 墙柱 浇混 凝土 C H 梁板 浇混 凝土 J 梁板 扎钢筋 2 4 8 10 3 2 抗震墙 扎钢筋 2 2 2 L N P B 电梯井外 支模板 1 3 2 电梯井 扎钢筋 2 F 3 2 M 6 7 2 D K 楼梯扎钢筋 2 G 铺设 暗管 5 9 楼梯 支模板 2 1 2 电梯井内支模板 案例:结构工程施工(P272。15) 23

  24. 8.3 网络计划方法 8.3.2 几种常用的网络形式 8.3.2.2 单代号网络 单代号网络图PDM(Precedence diagramming method)也称AON(activity-on-node),用节点反映作业情况,节点间箭线反映作业间的逻辑关系。箭尾点为紧前作业,箭头所指节点为后续作业。它支持4种逻辑关系:完工-开工(FTS)、开工-开工(STS)、完工-完工(FTF)、开工-完工(STF)。这四种逻辑关系包含了作业间可能发生的所有工艺和组织关系。 24

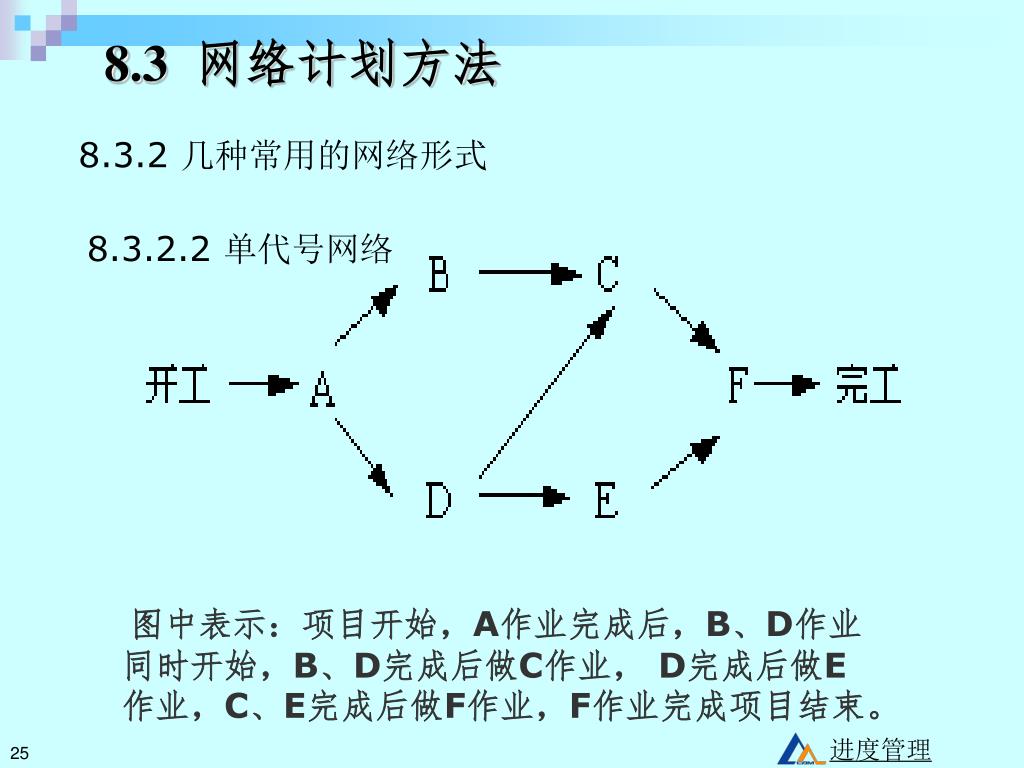

  25. 8.3 网络计划方法 8.3.2 几种常用的网络形式 8.3.2.2 单代号网络 图中表示:项目开始,A作业完成后,B、D作业同时开始,B、D完成后做C作业,D完成后做E作业,C、E完成后做F作业,F作业完成项目结束。 25

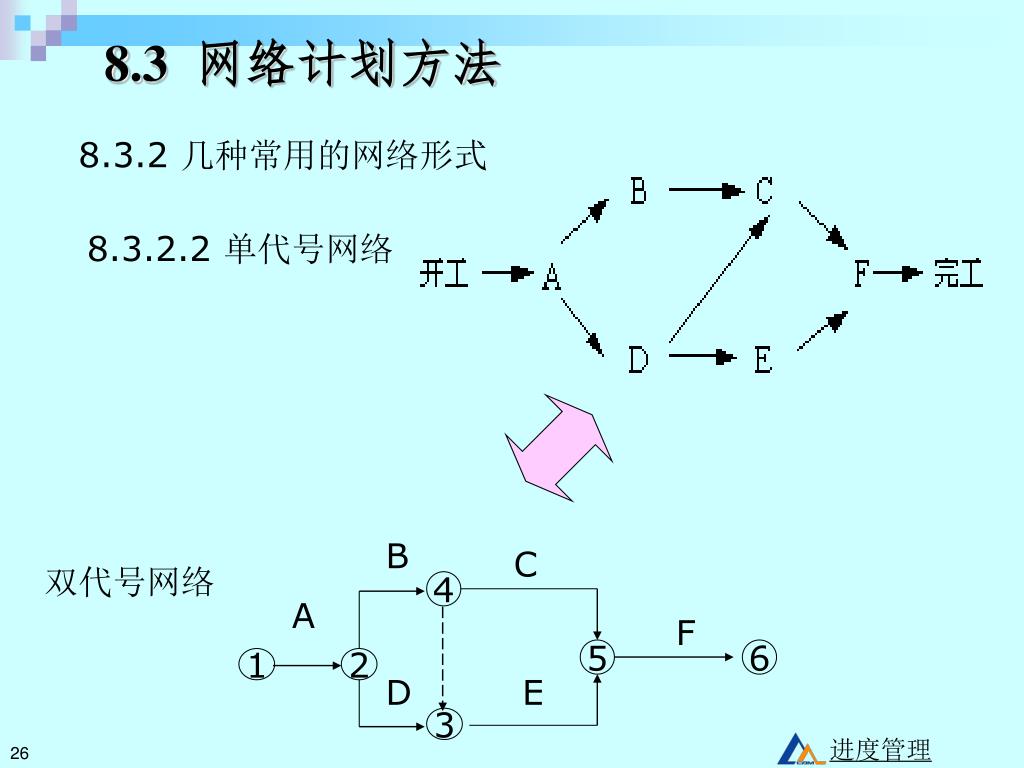

  26. 8.3 网络计划方法 8.3.2 几种常用的网络形式 8.3.2.2 单代号网络 B C 双代号网络 4 A F 5 6 1 2 D E 3 26

  27. i ES EF TF LS D LF FF ES TF EF ES TF EF LS FF LF 工作代码 工作名称 持续时间 LS FF LF 8.3 网络计划方法 8.3.3 工程活动时间参数的定义 i D 双代号网络 单代号网络 27

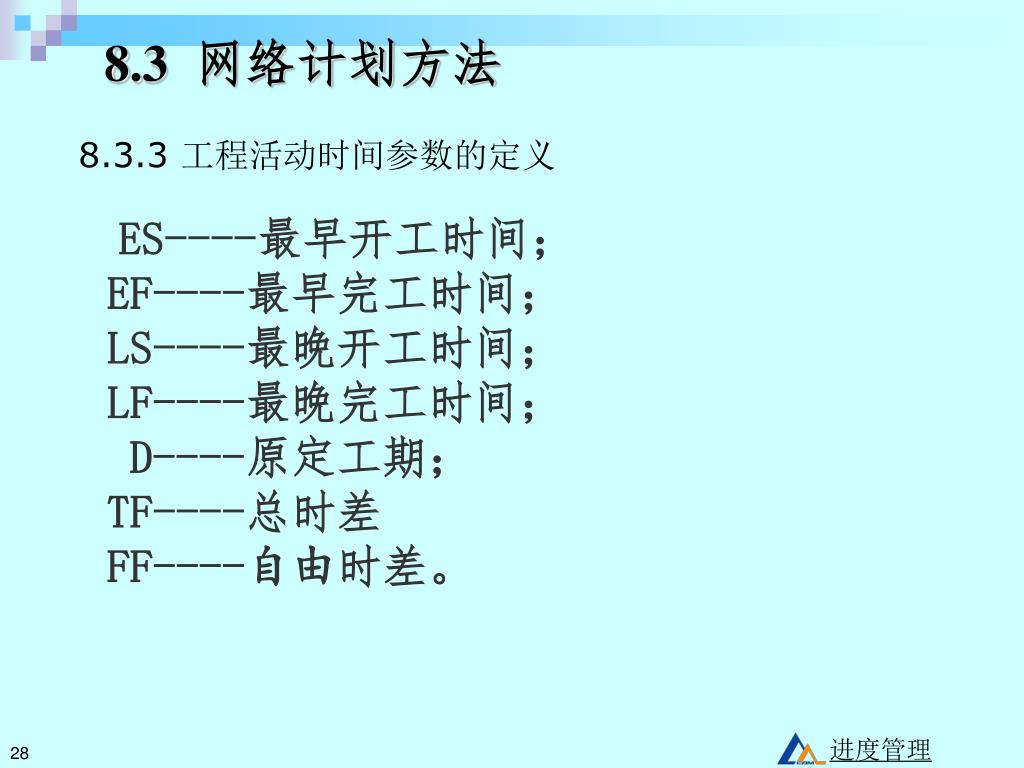

  28. 8.3 网络计划方法 8.3.3 工程活动时间参数的定义 ES----最早开工时间;EF----最早完工时间;LS----最晚开工时间;LF----最晚完工时间;D----原定工期;TF----总时差 FF----自由时差。 28

  29. 8.3 网络计划方法 8.3.3 工程活动时间参数的定义 EFi=ESi+Di……(1)LSi=LFi-Di……(2)TFi=LFi-EFi=LSi-ESi……(3) TD 0 ESi EFi LSi LFi 项目开始 项目结束 D D 最早 安排 最迟 安排 TFi TFi 各时间参数的物理意义及它们的关系 关键路径:TF≤0或总浮时为最小的作业所构成的线路    关键作业:关键路径上的作业为关键作业。 29

  30. 工作 A B C D E F G H I 紧前工作 — — A A B、C B、C E、D E、F G、H 持续时间 2 5 2 5 1 4 4 3 3 计划工期 Tp=Tc 8.3 网络计划方法 8.3.4 网络分析过程和方法 1、双代号网络计划 列工作关系和绘网络图 通过案例掌握网络分析的过程和方法 案例 时间参数计算 确定关键线路 已知条件:工作、紧前工作、持续时间见表 30

  31. 工作 A B C D E F G H I 紧前工作 — — A A B、C B、C E、D E、F G、H 紧后工作 C、D E、F E、F G G、H H I I — 开始节点位号 0 0 1 1 2 2 3 3 4 结束节点位号 1 2 2 3 3 3 4 4 5 (1)列工作关系和绘网络图 31

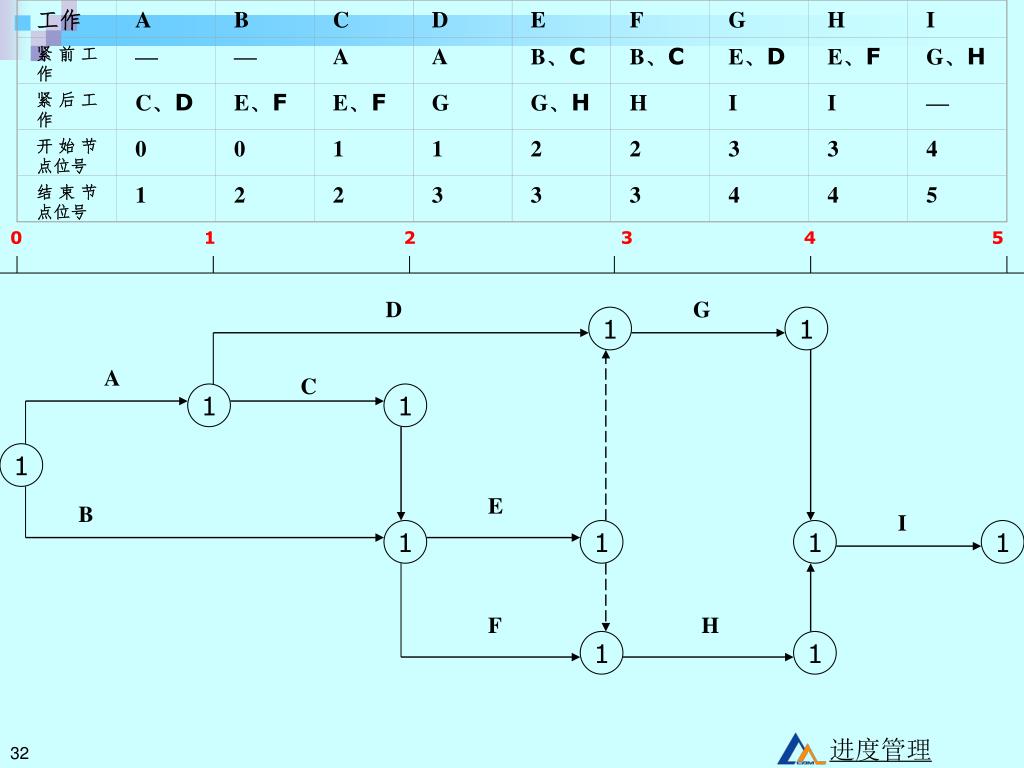

  32. 工作 A B C D E F G H I 紧前工作 — — A A B、C B、C E、D E、F G、H 紧后工作 C、D E、F E、F G G、H H I I — 开始节点位号 0 0 1 1 2 2 3 3 4 D G 1 1 结束节点位号 1 2 2 3 3 3 4 4 5 A C 1 1 1 E B I 1 1 1 1 F H 1 1 0 1 2 3 4 5 32

  33. ES ES 工作 ES ES ES ES ES ES ES A EF EF EF EF EF EF EF EF EF B TF TF TF TF TF TF TF TF TF C D E F G H I 紧前工作 — — A A B、C B、C E、D E、F G、H LS LS LS LS LS LS LS LS LS LF LF LF LF LF LF LF LF LF FF FF FF FF FF FF FF FF FF 持续时间 2 5 2 5 1 4 4 3 3 计划工期 Tp=Tc 5 4 A 2 2 1 B 1 5 3 EFi=ESi+Di……(1)LSi=LFi-Di……(2)TFi=LFi-EFi=LSi-ESi……(3) 4 3 D G 5 C 2 E I 3 4 7 8 H F 6 33

  34. 0 2 7 ES 0 5 5 2 12 9 9 12 7 EF 15 11 2 5 4 6 TF TF TF TF TF TF TF TF TF TF LS LS LS LS LS LS LS LS LS LS LF LF LF LF LF LF LF LF LF LF FF FF FF FF FF FF FF FF FF FF A 1 B 用紧前工作计算的,取最大值 (2)计算各时间参数 a.计算各工作的最早开始时间和最早完成时间 D G 5 5 4 C 2 2 2 E I 3 4 7 8 1 5 3 H F 6 4 3 EFi=ESi+Di……(1)     34

  35. 5 12 7 2 2 0 9 5 ES 0 15 6 9 11 12 5 7 4 EF 2 TF TF TF TF TF TF TF TF TF TF LS LS LS LS LS LS LS LS LS LS LF LF LF LF LF LF LF LF LF LF FF FF FF FF FF FF FF FF FF FF A 1 B 计算工期 Tc=EF7-8 =15 计划工期 TP =Tc=15 (2)计算各时间参数 b.确定计划工期 D G 5 EF7-8 5 4 C 2 2 2 E I 3 4 7 8 1 5 3 H F 6 EFi=ESi+Di……(1)LSi=LFi-Di……(2)TFi=LFi-EFi=LSi-ESi……(3) 4 3 35

  36. 5 0 2 12 9 5 2 0 ES 7 15 4 11 2 12 EF 6 9 7 5 TF TF TF TF TF TF TF TF TF TF 9 5 12 LS 8 1 3 3 0 7 5 3 12 15 5 12 8 9 8 LF FF FF FF FF FF FF FF FF FF FF A 5 1 B 用紧后工作计算的,取最小值 (2)计算各时间参数 C.计算各工作的最迟完成时间和最迟开始时间 D G 5 5 4 C 2 2 2 E I 3 4 7 8 1 5 3 H F 6 4 3 LSi=LFi-Di……(2)   36

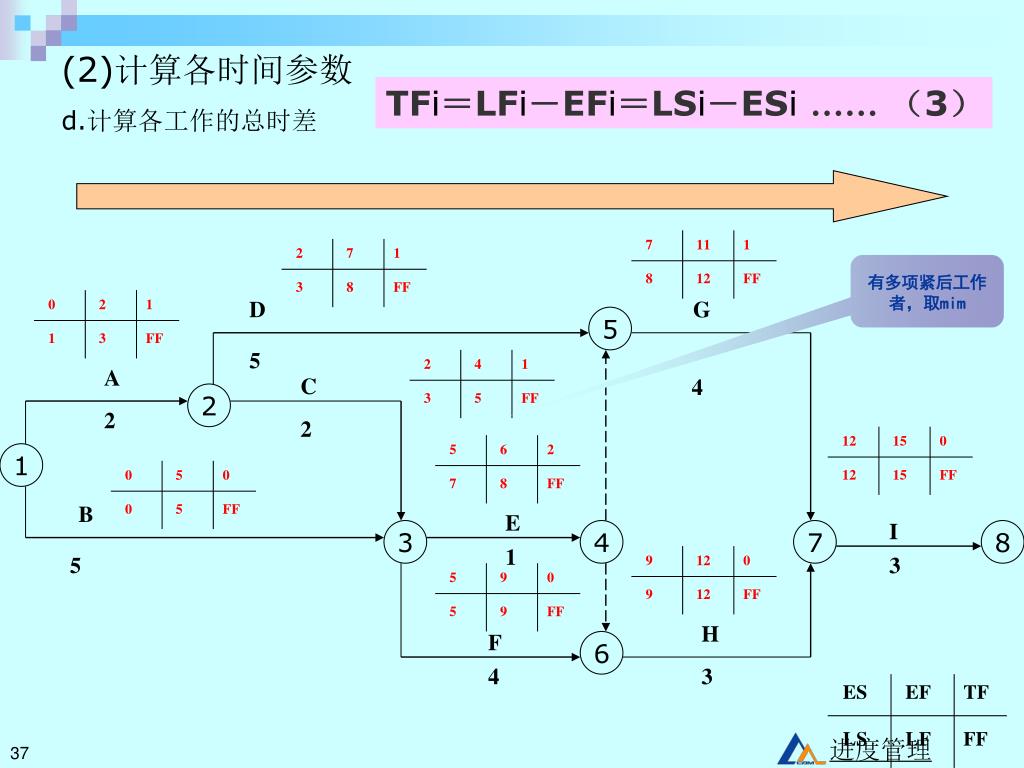

  37. 2 5 2 0 12 ES 0 7 9 5 11 EF 9 15 12 5 2 4 6 7 0 1 2 0 1 0 0 1 TF 1 LS 9 5 1 12 7 0 3 3 8 5 8 12 LF 8 15 12 9 5 3 FF FF FF FF FF FF FF FF FF FF A 1 B (2)计算各时间参数 d.计算各工作的总时差 TFi=LFi-EFi=LSi-ESi……(3) 有多项紧后工作者,取mim D G 5 5 C 4 2 2 2 E I 3 4 7 8 1 5 3 H F 6 4 3 37

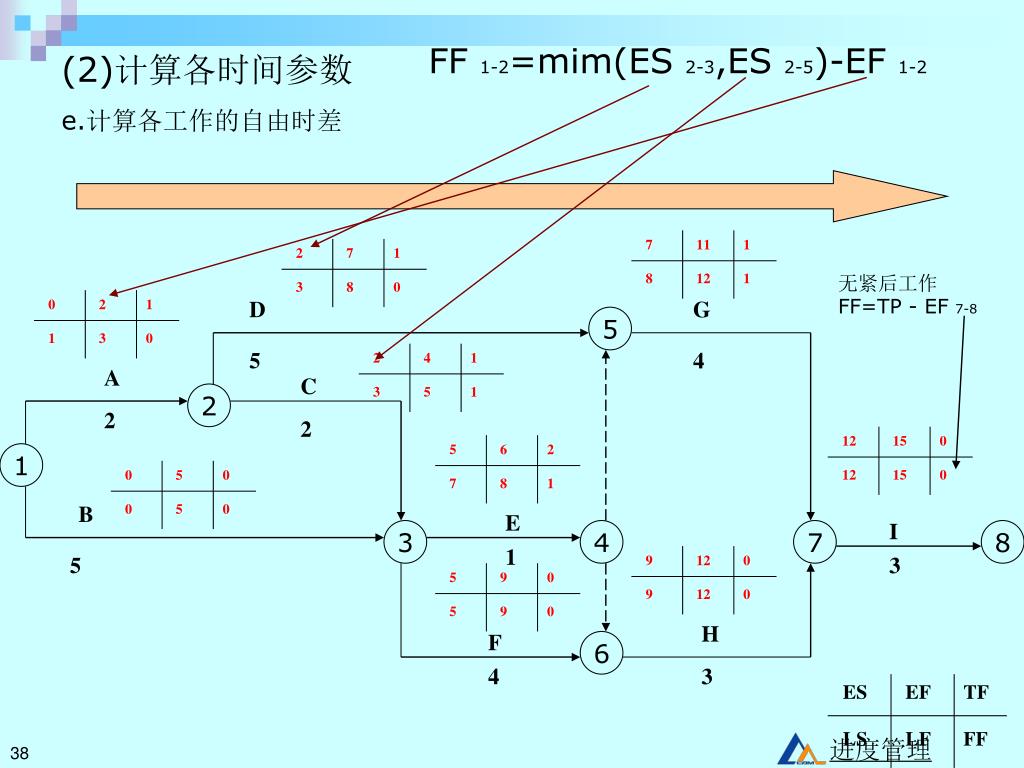

  38. 2 5 2 0 12 ES 0 7 9 5 11 EF 9 15 12 5 2 4 6 7 0 1 2 0 1 0 0 1 TF 1 LS 9 5 1 12 7 0 3 3 8 5 8 12 LF 8 15 12 9 5 3 1 1 FF 0 0 0 0 0 1 0 A 1 B FF 1-2=mim(ES 2-3,ES 2-5)-EF 1-2 (2)计算各时间参数 e.计算各工作的自由时差 无紧后工作FF=TP - EF 7-8 D G 5 5 4 C 2 2 2 E I 3 4 7 8 1 5 3 H F 6 4 3 38

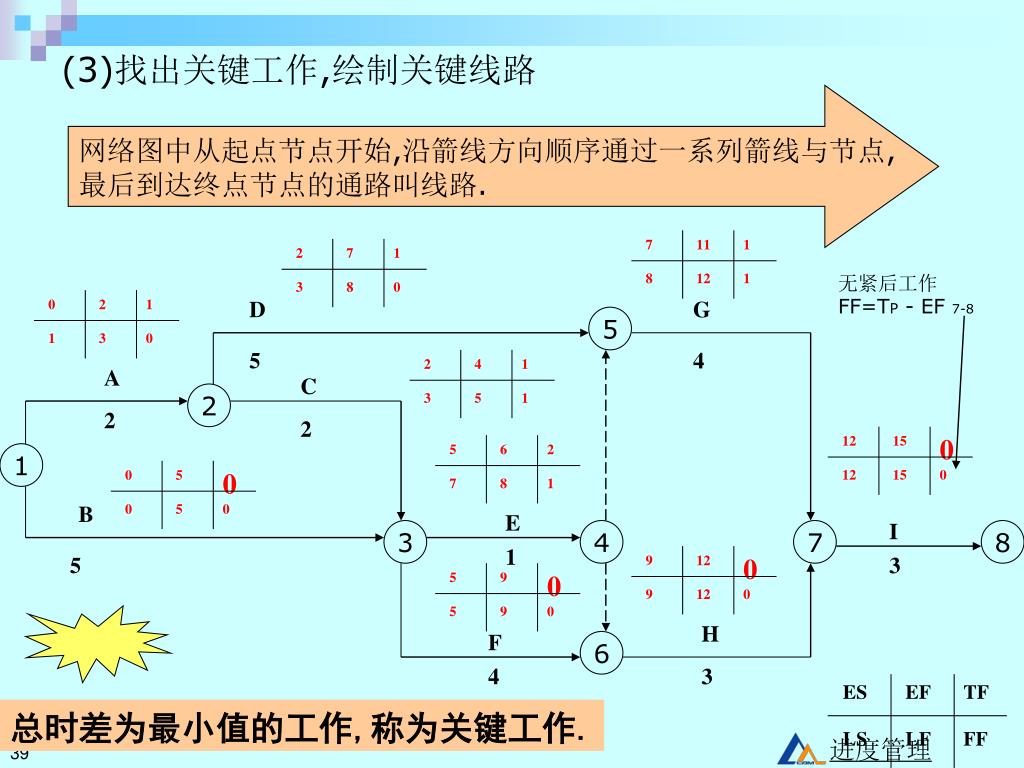

  39. 5 2 7 2 0 12 9 5 0 ES 15 4 11 2 12 7 5 9 EF 6 0 0 1 2 1 1 TF 1 0 0 5 9 12 8 1 3 LS 3 0 7 15 5 12 5 3 12 8 8 LF 9 1 0 0 FF 1 0 1 0 0 0 A 1 B (3)找出关键工作,绘制关键线路 网络图中从起点节点开始,沿箭线方向顺序通过一系列箭线与节点, 最后到达终点节点的通路叫线路. 无紧后工作FF=TP - EF 7-8 D G 5 5 4 C 2 2 2 E I 3 4 7 8 1 5 3 H F 6 4 3 总时差为最小值的工作,称为关键工作. 39

  40. 5 2 7 2 0 12 9 5 0 ES 15 4 11 2 12 7 5 9 EF 6 0 0 1 2 1 1 TF 1 0 0 5 9 12 8 1 3 LS 3 0 7 15 5 12 5 3 12 8 8 LF 9 1 0 0 FF 1 0 1 0 0 0 (3)找出关键工作,绘制关键线路 网络计划中自始至终全由关键工作组成的线路,位于该线路的各工作总持续时间最长的线路叫关键线路. 无紧后工作FF=TP - EF 7-8 D G 5 5 4 A C 2 2 2 1 B E I 3 4 7 8 1 5 3 H F 6 4 3 一个网络计划中,至少有一条关键线路.用粗线或双线或彩色线表示 40

  41. ESi TFi EFi ESj TFj EFj 工作代码i 工作代码j 工作名称 工作名称 LSi = ESi + TFi 终点FFj = TP - EFj 起点 ES i- =0 TFi = min(TFj+LAG i-j ) LAG i-j = ESj - EFi LSi = ESi + TFi ES j =max EFi 终点TFj = TP - EFj FFi = min(LAG i-j ) EFi = ESi+Di 持续时间 持续时间 LSj FFj LFj LSi FFi LFi 8.3 网络计划方法 单代号网络计划除标注六个时间参数外,还应标注相邻两工作之间的时间间隔 8.3.4 网络分析过程和方法 2、单代号网络计划 LAGi-j 节点表示工作 41

  42. 8.3 网络计划方法 8.3.4 网络分析过程和方法 单代号搭接网络计划的特点: 在建设工程中,搭接关系大量存在,要求控制进度的计划图形能够表达和处理好这种关系。传统的单代号和双代号网络计划只能表示两项工作首尾相接的关系,即前一项工作结束,后一项工作立即开始,而不能表达搭接关系,遇到搭接关系,就不得不将前一项工作分段处理,这就使得网络计划变复杂,绘制调整都不方便。 搭接网络计划大大简化了网络计划,但计算工作复杂,需借助计算机进行计算。 42

  43. 工作 A B C D E F G H 紧前工作 — — — B B、C E A、D、E G、F 持续时间 12 6 3 9 5 3 4 1 ES TF EF 工作代码 计划工期 Tp=Tc 工作名称 持续时间 LS FF LF 8.3 网络计划方法 8.3.4 网络分析过程和方法 2、单代号网络计划 列工作关系和绘网络图 案例 时间参数计算 确定关键线路 已知条件:工作、紧前工作、持续时间见表 43

  44. 工作 A B C D E F G H 紧前工作 — — — B B、C E A、D、E G、F 节点位号 0 0 0 1 1 2 2 3 ES TF EF ES TF EF ES TF EF ES TF EF ES TF EF ES TF EF ES TF EF ES TF EF ES TF EF 持续时间 12 6 3 9 5 3 4 1 9 H 1 6 E 5 7 G 4 1 ST 0 2 A 12 5 D 9 3 B 6 4 C 3 8 F 3 LS FF LF LS FF LF LS FF LF LS FF LF LS FF LF LS FF LF LS FF LF LS FF LF LS FF LF S 0 1 2 3 列工作关系和绘网络图 44

  45. 工作 A B C D E F G H 紧前工作 — — — B B、C E A、D、E G、F 节点位号 0 0 0 1 1 2 2 3 19 TF 20 0 TF 12 11 TF 14 0 0 0 15 TF 19 6 TF 15 0 TF 6 0 TF 3 6 TF 11 持续时间 12 6 3 9 5 3 4 1 9 H 1 6 E 5 7 G 4 1 ST 0 2 A 12 5 D 9 3 B 6 4 C 3 8 F 3 16 FF 19 15 FF 19 19 FF 20 3 FF 15 10 FF 15 0 0 0 6 FF 15 0 FF 6 7 FF 10 S 0 1 2 3 时间参数计算 45

  46. 工作 A B C D E F G H 紧前工作 — — — B B、C E A、D、E G、F 节点位号 0 0 0 1 1 2 2 3 11 TF 14 0 0 0 15 TF 19 0 TF 6 6 TF 15 0 TF 3 6 TF 11 19 TF 20 0 TF 12 持续时间 12 6 3 9 5 3 4 1 8 F 3 6 E 5 7 G 4 9 H 1 4 C 3 5 D 9 2 A 12 3 B 6 1 ST 0 3 FF 15 0 FF 6 16 FF 19 7 FF 10 15 FF 19 19 FF 20 10 FF 15 6 FF 15 0 0 0 S 0 1 2 3 LAG=3 LAG=0 LAG=0 LAG=0 LAG=0 LAG=0 LAG=4 LAG=0 LAG=0 LAG=5 LAG=3 LAG=0 46

  47. 工作 A B C D E F G H 紧前工作 — — — B B、C E A、D、E G、F 节点位号 0 0 0 1 1 2 2 3 11 5 14 0 0 0 15 0 19 0 0 6 6 0 15 0 7 3 6 4 11 19 0 20 0 3 12 持续时间 12 6 3 9 5 3 4 1 8 F 3 6 E 5 7 G 4 9 H 1 4 C 3 5 D 9 2 A 12 3 B 6 1 ST 0 3 3 15 0 0 6 16 5 19 7 3 10 15 0 19 19 0 20 10 0 15 6 0 15 0 0 0 S 0 1 2 3 LAG=3 LAG=0 LAG=0 LAG=0 LAG=0 LAG=0 LAG=4 LAG=0 LAG=0 LAG=5 LAG=3 LAG=0 47

  48. 工作 A B C D E F G H 紧前工作 — — — B B、C E A、D、E G、F 节点位号 0 0 0 1 1 2 2 3 6 4 11 0 3 12 11 5 14 19 0 20 0 0 6 6 0 15 15 0 19 0 0 0 0 7 3 持续时间 12 6 3 9 5 3 4 1 8 F 3 6 E 5 9 H 1 1 ST 0 5 D 9 2 A 12 7 G 4 3 B 6 4 C 3 7 3 10 15 0 19 3 3 15 0 0 0 19 0 20 0 0 6 16 5 19 10 0 15 6 0 15 S 0 1 2 3 LAG=3 确定关键线路 LAG=0 LAG=0 LAG=0 LAG=0 LAG=0 LAG=4 LAG=0 LAG=0 LAG=5 LAG=3 LAG=0 48

  49. 工作 A B C D E F G H I J K 持续时间 2 12 6 10 4 4 6 4 6 4 2 紧前工作 — A B、C F D E G H I、J 搭接关系 — FTS FTS STS FTF FTS FTF FTS FTS FTS 搭接时距 — 0 0 2 3 0 10 0 MA=2 0 8.3 网络计划方法 8.3.4 网络分析过程和方法 2、单代号网络计划 案例(P247例)计算机软件 49
