  1. ВладимирПсуненко Контроллеры AC31 ABBИндустри и Стройтехника

  2. Контроллеры AC31 серий 40 и 50

  3. Модули ЦПУ 40й и 50йсерий Central Unit 40 Central Unit 50 • 07KR51 / 07KT51: Модули ЦПУ 50йсерии с поддержкой шины CS31 • 07CT41/07CR41: Модули ЦПУ 40йсерии без сетевых возможностей • Возможно питание: 24 VDC, 120/230VAC • 8 гальванически развязанных входов 24VDC типов PNP и NPN • 6 релейных выходов250VAC / 2A Или 6 транзисторных выходов: • 2 выхода 24 VDC, 1A • 4 выхода 24 VDC , 0.5 A

  4. Модули ЦПУ 40й и 50йсерий Сеть CS31 или Modbus по RS485 Схема подключенийна изделии Пружинные или Двойные (опционально) разъемы Заземление через DIN-рейку иливинтовой крепеж Шлейф для блоков расширения Съемная крышка для зажимов Последовательный порт к ПК и MODBUS по RS232/485 2 потенциометра для имитации аналоговых сигналов

  5. Модули ЦПУ 40й и 50йсерий Входы с положительной логикой PNP120/230 VAC или 24 VDC Входы с отрицательной логикой NPN120/230 VAC или 24 VDC

  6. Модули ЦПУ 40й и 50йсерий Релейные выходы Транзисторныевыходы

  7. 40я серия без сетевых возможностей Central Unit 40 • Достаточно велик для небольших приложений(до 110 Входов/Выходов) • 34 Kbytes памяти FlashEprom т.е. 8000 стандартных инструкций • 0,4 мсна обработку 1кБ дискретных сигналов • Высокая производительность программного обеспечения и аппаратной части • Подпрограммы (12) • 2 прерывания • прямой доступ кВ/В • 2 режима цикла • Часы реального времени • Вход энкодера 7кГцили 2 скоростных счетчика 5кГц • 1 импульсный выход • PI и PID регуляторы • Паролирование • Неограниченные таймеры и счетчики • Встроенная батарея для поддержки данных • Коммуникация • ASCII и Modbus (RS232)

  8. 50я серия с поддержкой сетевых протоколов Central Unit 50 • Модульная концепция • Те же характеристики, что и у 40й серии • 34 Kbytes памяти FlashEprom т.е. 8000 стандартных инструкций • 0,4 мсна обработку 1кБ дискретных сигналов • Дополнительные возможности: • Автоматически переключаемый серийный порт RS485/232 • Сеть CS31 по витой паре до 2000мс 3 репитерами • CS31 переключается в MODBUS мастер или слейв • Максимально 920 цифровых входови 494 выхода • Максимально 258 аналоговых входовили 120 выходов

  9. Сетевые модули Входов/Выходов • ICMK 14F1 & ICMK 14N1 • использует шину CS31 • 8 гальванически развязанных входов 24VDC типов PNP и NPN • 6 релейных выходов 250VAC / 2A или 6 транзисторных : 2 выхода 24 VDC, 1A 4 выхода 24 VDC , 0.5 A Может иметь до 6 локальных расширений В/В

  10. Сетевые модули В/В До шестидискретных или аналоговых модулейВ/В могут быть подключеныСетевые модули В/В работают только в режиме слейва

  11. Сетевые модули В/В Мастер ПЛК+ расширения Слейв ПЛК + расширения Удаленный блок + расширения Подчиненные устройства (слейвы) общаются только с мастером

  12. Дискретные локальные модули В/В • XI16E1 : - 16 гальванически развязанных входов 24VDC - тип PNP. • XO08R1 : - 8 релейных выходов 250A / 2A - Два «общих» провода • XC08L1 : - 8 определяемых каналов - Входы / Выходы 24VDC,0.5A • XK08F1 : - 4 входа 24VDC типов PNP/NPN - 4 релейных выхода • XO16N1 : - 16 транзисторных выходов24VDC / 0.5A - Один «общий» провод Все дискретные модули самоконфигурируются

  13. Дискретные локальные модули В/В XI16E1 XO16N1 XO08R1 XK08F1 XC08L1

  14. Дискретные локальные модули В/В • XO08Y1 :- 8 транзисторныхвыходов 24VDC/2A - Один «общий» провод • XO08R2 : - 4 релейных выхода NO 250V / 2A - 4 релейных выхода NO/NC 250V / 3A - Восемь «общих» проводов Все дискретные модули самоконфигурируются

  15. Дискретные локальные модули В/В XO08Y1 XO08R2

  16. Шина CS31 • Экранированная витая пара RS485(витая пара должна быть симметричной ) Шина CS31 работает по последовательному интерфейсу RS485 • Мастер/Слейвпротокол:1 мастер на всю шину может иметь до • 31 слейва • Максимальная длина:500 мбез репитеров • 2000мстремярепитерами (NCBR or NCB)

  17. Локальные блоки аналоговых Входов/Выходов • XM 06B5 (12-битное разрешение) • 4 аналоговых входа : • -10V/+10V, 0/20mA, 4-20mA • Pt100 - Pt1000 - NI1000 - Balco500 • Интегрированный фильтр (DT1, 50Hz или 60Hz) • Двойные зажимы (опционально) • 2 аналоговых выхода : • -10V/+10V, 0/20mA, 4-20mA • XE08B5 (12-битное разрешение) • 8 аналоговых входов(характеристики как у XM06B5) • XTC 08 • Дисплей на 8 значений для любыхпеременных Ручная выборка канала Масштабирование отображаемых данных

  18. Отображение аналогового значения

  19. Ток и напряжение XM 06 B5 с двухпроводными датчиками XE 08 B5 с двухпроводными датчиками

  20. PT 100 / PT 1000 XM 06 B5 с трехпроводными датчиками XE 08 B5 с трехпроводными датчиками

  21. ЦПУ 07CR42 и 07CT42 2 аналоговых входа +/- 10V 1 температурный вход (Pt100, Pt1000 или PTC) 8 дискретных входов Подключение 07KP53 Шлейф для расширений В/В Разъем для программирования или Modbus Мастер/Слейв по RS232 6 дискретных выходов (релейных или транзисторных)

  22. Подключение и адресация Адресация 3 аналоговых входов Пример : подключение 07CR42 120/230 VAC

  23. Коммуникация Общее дляЦПУ 40 и 50 серий Три коммуникационных протокола по RS232 для 40й серии и RS232/485 для 50й Modbus Режим программирования ASCII

  24. Коммуникация Примеры : Соединение точка-точка с ПК Сеть между несколькими ПЛК Сеть между несколькими ПЛК и ПК

  25. Коммуникация Только для 50й серии MODBUS CS31 RS 485 RS 232/485 MODBUS Режим программирования ASCII

  26. Коммуникация Примеры: Сеть между ПЛК Сеть с использованием ПК

  27. Сетевой интерфейс 07KP53 COM3Min-DIN8, по RS232 COM3 по RS485 Dip-switches Соединение с ЦПУ COM 4 Min-DIN8,по RS232 COM4 по RS485

  28. Сетевой интерфейс 07KP53 • 2 независимых портаMODBUS • Мастер или слейвв MODBUS на каждом порте • Высокая скорость (до 115200 Бод) • RS485 ( разъемы ) и RS232 ( Min DIN8 ) • Синхронныйили/и асинхронный режим (возможность объединения обоих режимов) • Питание от ЦПУ

  29. Сетевой интерфейс 07KP53 Преимущества использования: • Короткий период ответа • Большая скорость коммуникации: до 115 кБод • Концентрация данных в сетевом интерфейсе снижает время цикла, необходимого чтобы опросить все слейвы MODBUS • Увеличение возможностей коммуникации • Два дополнительных интерфейса • Освобождает последовательный интерфейс на ЦПУ, для программирования или связи по ASCII (принтер, считыватель бар-кодов, модем…)

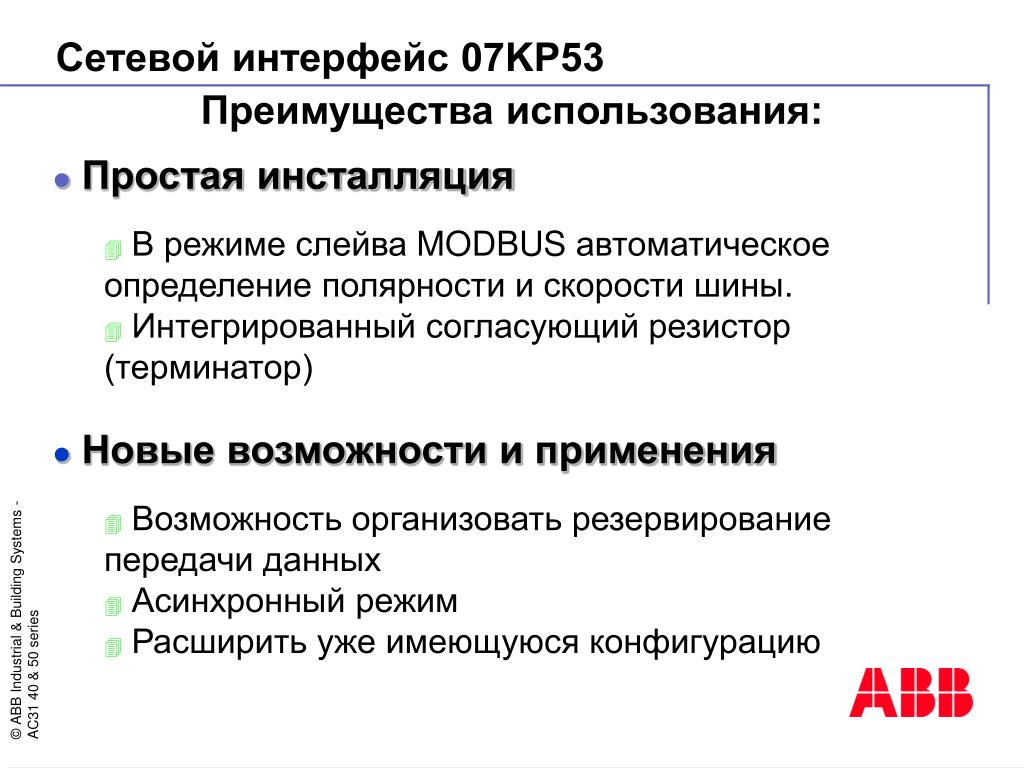

  30. Сетевой интерфейс 07KP53 Преимущества использования: • Простая инсталляция • В режиме слейва MODBUS автоматическое определение полярности и скорости шины. • Интегрированный согласующий резистор (терминатор) • Новые возможности и применения • Возможность организовать резервирование передачи данных • Асинхронный режим • Расширить уже имеющуюся конфигурацию

  31. Сетевой интерфейс 07KP53 Примеры конфигурации Конфигурация с MODBUS мастером и слейвами Конфигурация с резервированием

  32. Сетевой интерфейс 07KP53 СинхронныйиАсинхронный режим • Синхронныйрежим • Интерфейс используется как дополнительный порт ЦПУ: один запрос на каждый цикл • Асинхронный режим • Интерфейс собирает в себе все данные со слейвов вне зависимости от цикла ЦПУ, которому потребуется всего один цикл на сбор всех данных.

  33. Сетевой интерфейс 07KP53 Синхронный режим • Шаг 1, первый цикл • Шаг 2, второй цикл • Шаг 3, третий цикл Пример с 16 слейвами, 115кБод : 916 мс

  34. Сетевой интерфейс 07KP53 Асинхронный режим • Быстрый опрос интерфейсом (зависит от цикла слейва) • Обмен данными с ЦПУ, за один цикл Пример с 16 слейвами, 115кБод : 436 мс(в два раза быстреечем синхронный режим)

  35. Сетевой интерфейс 07KP53 Асинхронный сверхскоростной режим • Опрос интерфейса при слейве • Быстрый ответ интерфейса • Обмен данными с ЦПУ, за один цикл Пример с 16 слейвами, 115кБод : 219 мс(в четыре раза быстреечем синхронный режим)
