  1. Efectelecurentului electric ScoalaGimnaziala “Gheorghe Sincai “Bobota Proiect: FenomemeElectrice Clasa a VI-a

  2. EchipaElectrolix Formata din elevii: • -Fanca Loredana • -Garz Gabriel • -Pop Denisa • -Mirghesiu Bogdan

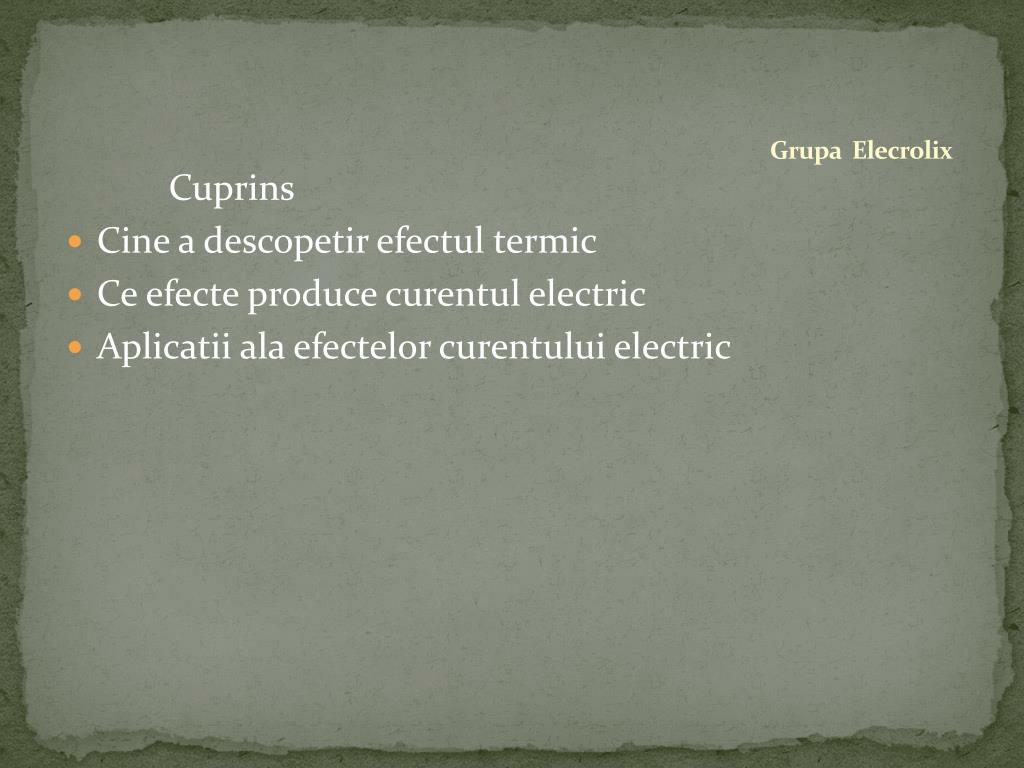

  3. Cuprins • Cine a descopetir efectul termic • Ce efecte produce curentul electric • Aplicatii ala efectelor curentului electric GrupaElecrolix

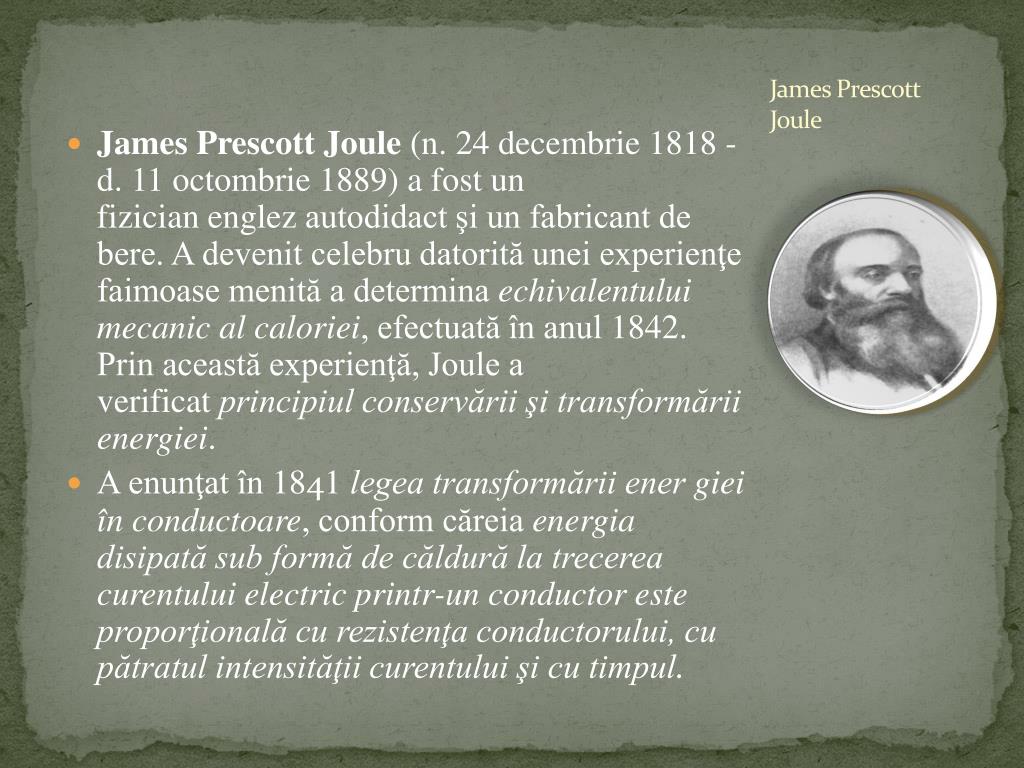

  4. James Prescott Joule (n. 24 decembrie 1818 - d. 11 octombrie 1889) a fost un fizician englez autodidact şi un fabricant de bere. A devenit celebru datorită unei experienţe faimoase menită a determina echivalentului mecanic al caloriei, efectuată în anul 1842. Prin această experienţă, Joule a verificat principiul conservării şi transformării energiei. • A enunţat în 1841 legea transformării energiei în conductoare, conform căreia energia disipată sub formă de căldură la trecerea curentului electric printr-un conductor este proporţională cu rezistenţa conductorului, cu pătratul intensităţii curentului şi cu timpul. James Prescott Joule

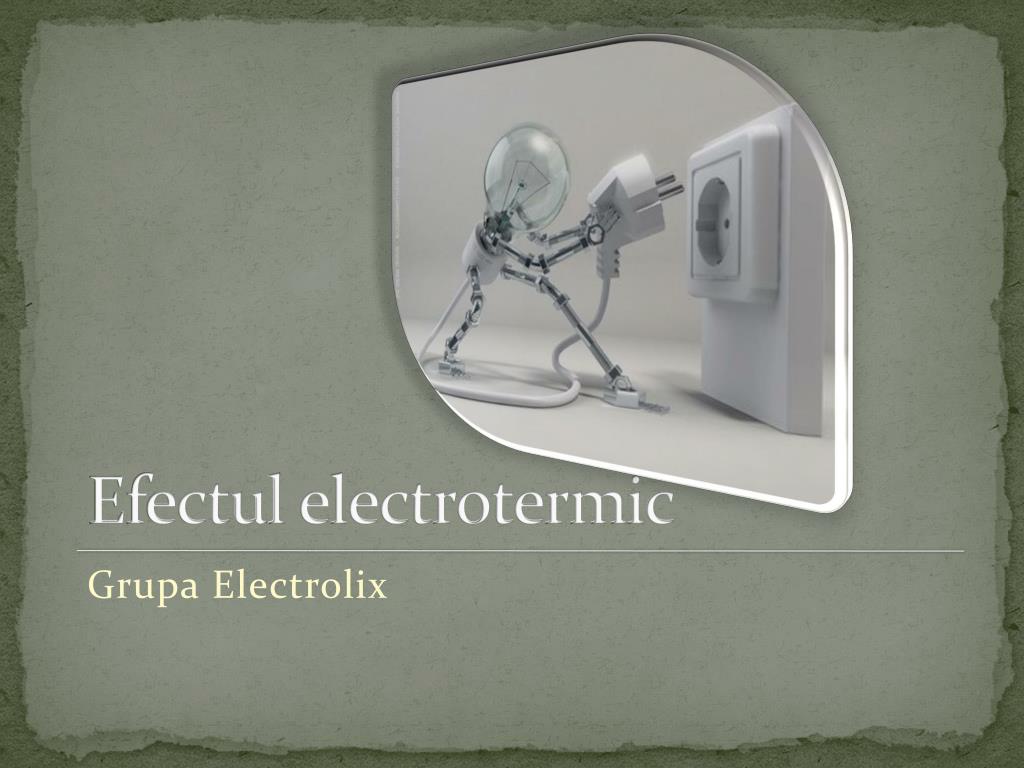

  5. Efectulelectrotermic GrupaElectrolix

  6. Definiţie Efectul termic al curentului electric constă în încălzirea unui conductor atunci când este străbătut de curent electric Efectul termic al curentului electric nu depinde de sensul curentului electric Efectultermic Definitie

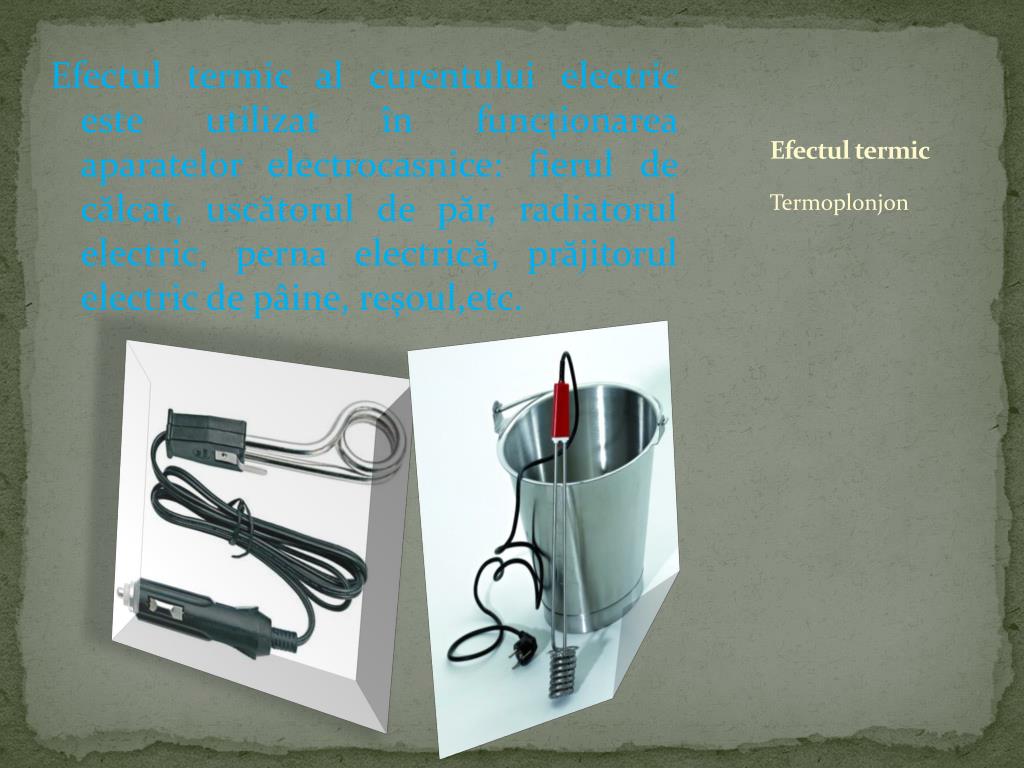

  7. Efectul termic al curentului electric este utilizat în funcţionarea aparatelor electrocasnice: fierul de călcat, uscătorul de păr, radiatorul electric, perna electrică, prăjitorul electric de pâine, reşoul,etc. Efectultermic Termoplonjon

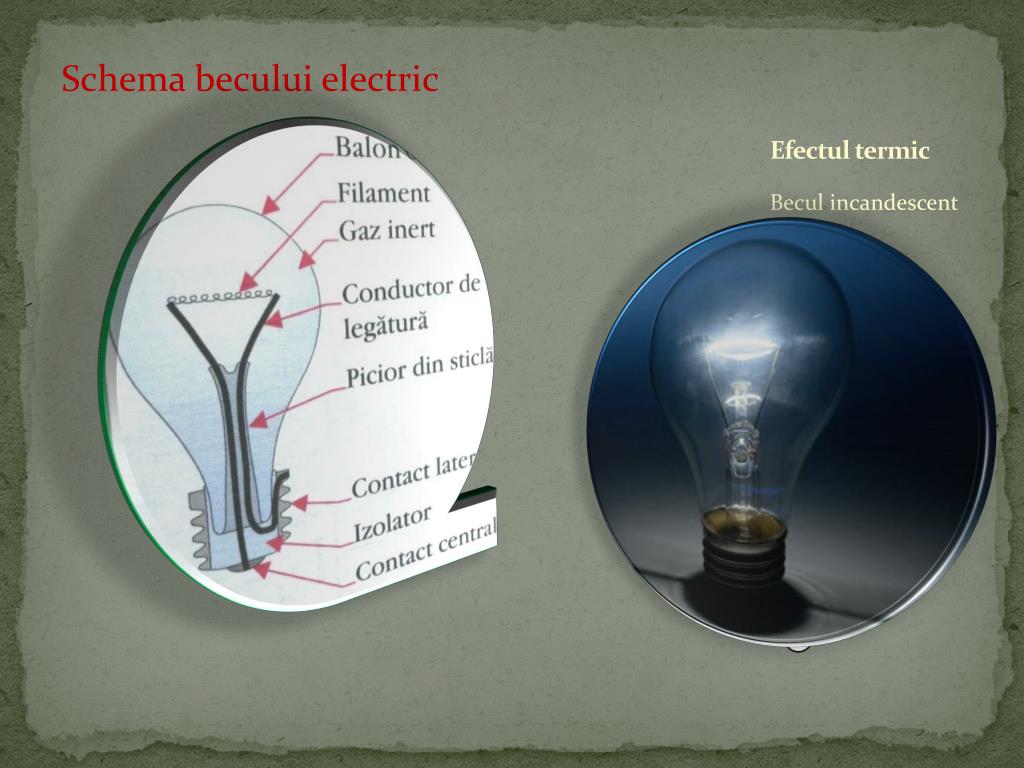

  8. Schema becului electric Efectultermic Becul incandescent

  9. Efectul magnetic GrupaElectrolix

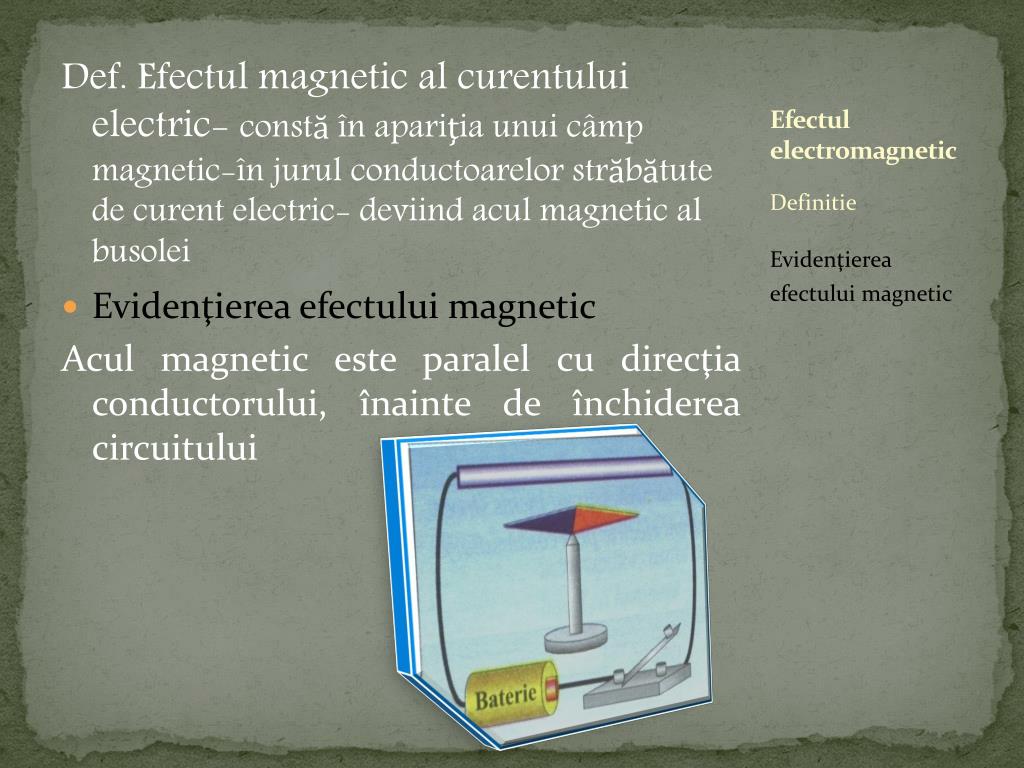

  10. Def. Efectul magnetic al curentului electric- constă în apariţia unui câmp magnetic-în jurul conductoarelor străbătute de curent electric- deviind acul magnetic al busolei • Evidenţierea efectului magnetic Acul magnetic este paralel cu direcţia conductorului, înainte de închiderea circuitului Efectul electromagnetic Definitie Evidenţierea efectului magnetic

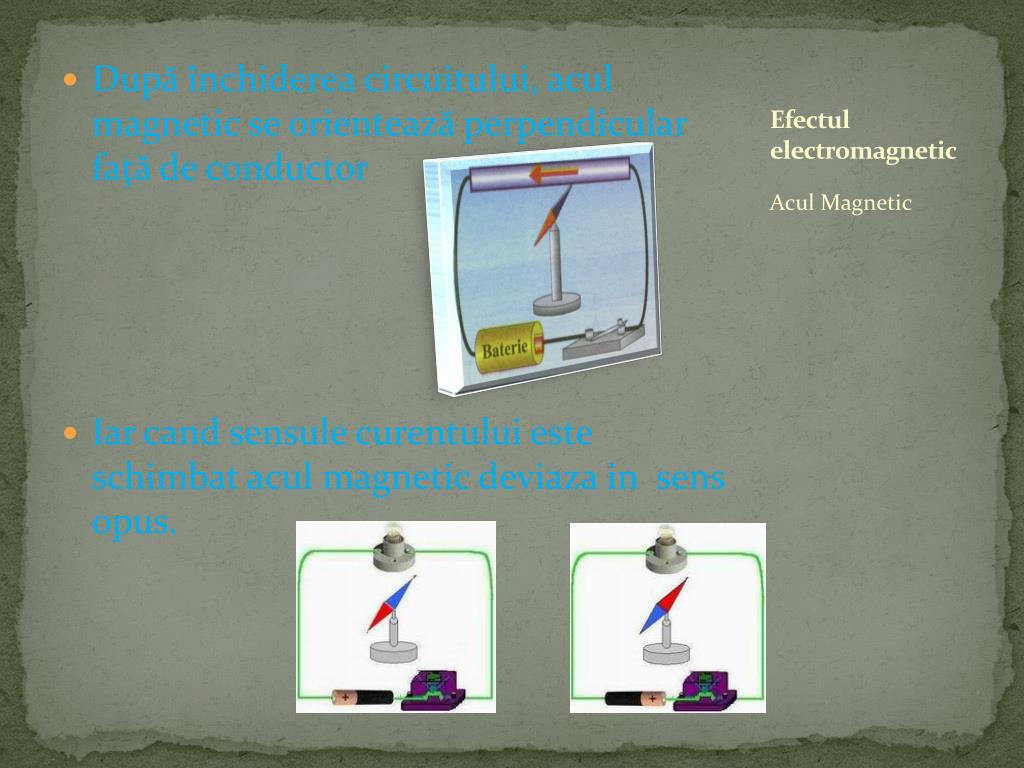

  11. După închiderea circuitului, acul magnetic se orientează perpendicular faţă de conductor • Iar cand sensule curentului este schimbat acul magnetic deviaza in sens opus. Efectul electromagnetic Acul Magnetic

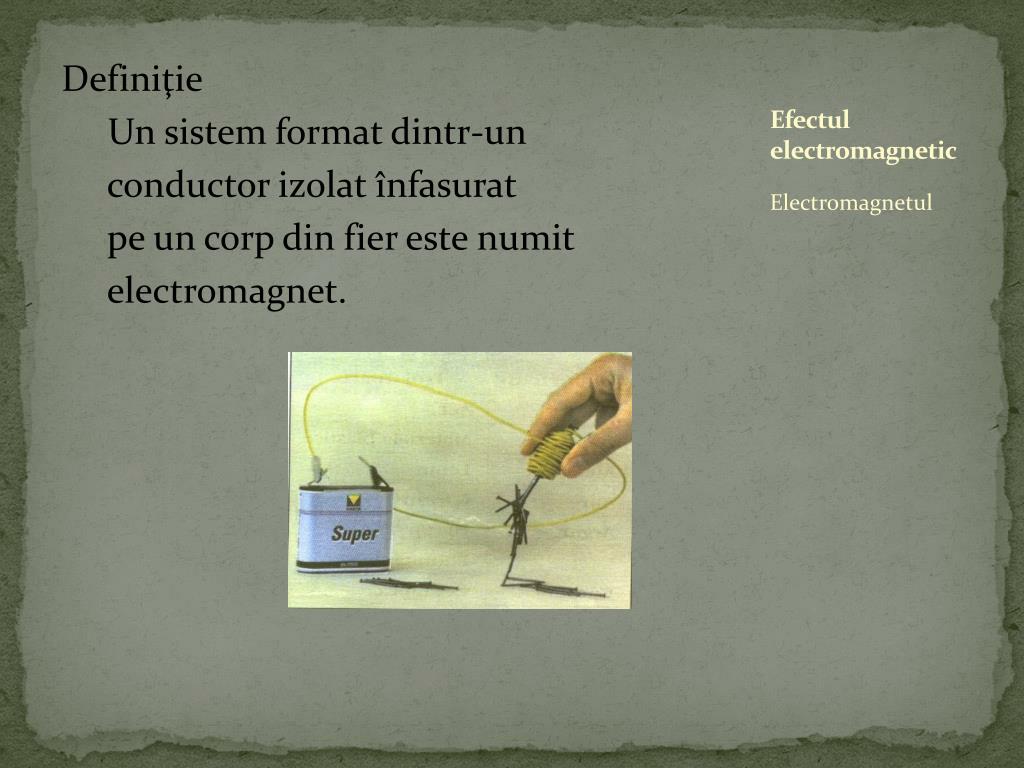

  12. Definiţie Un sistem format dintr-un conductor izolat înfasurat pe un corp din fier este numit electromagnet. Efectul electromagnetic Electromagnetul

  13. O bobină străbătută de curent electric se comportă ca un magnet bara: atrage corpurile din fier • Când în bobină se introduce un miez de fier, proprietăţile magnetice sunt mai intense Efectul Electromagnetic Bobina

  14. Concluzii: • Curentul electric are un efect magnetic • Dacă se montează bateria invers în circuit, acul magnetic deviază în sens opus, deci se poate ataşa curentului electric un sens. EfectulElectromagnetic Concluzii

  15. Aplicatii GrupaElectrolix

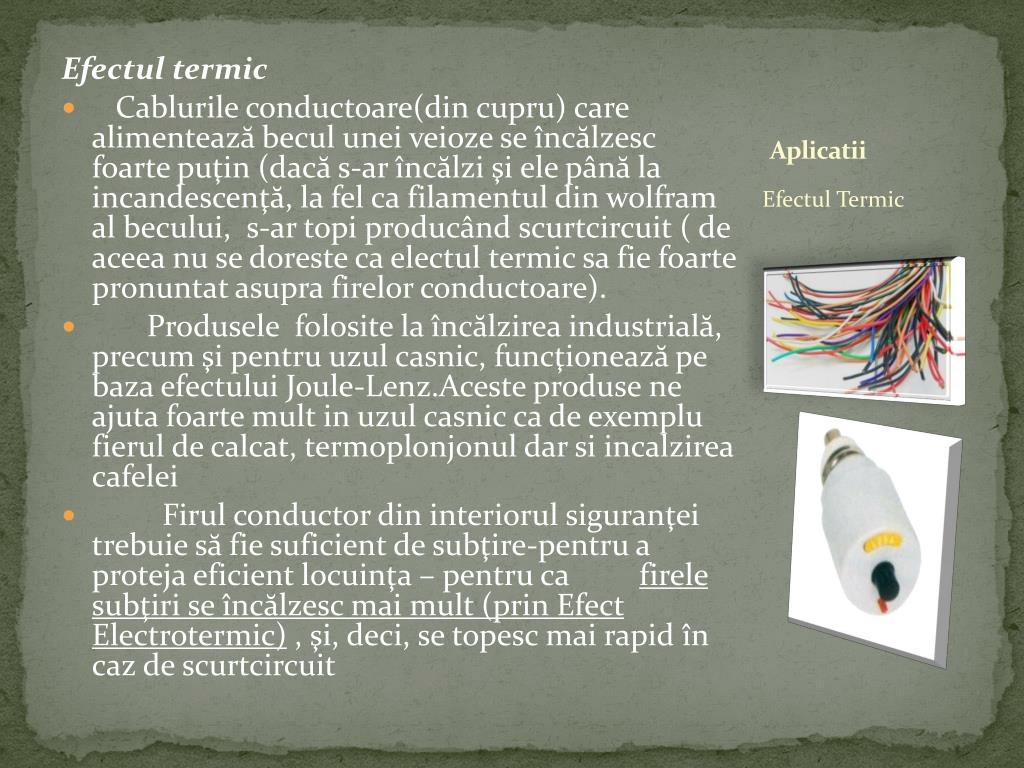

  16. Efectul termic • Cablurile conductoare(din cupru) care alimentează becul unei veioze se încălzesc foarte puţin (dacă s-ar încălzi şi ele până la incandescenţă, la fel ca filamentul din wolfram al becului, s-ar topi producând scurtcircuit ( de aceea nu se doreste ca electul termic sa fie foarte pronuntat asupra firelor conductoare). • Produsele folosite la încălzirea industrială, precum şi pentru uzul casnic, funcţionează pe baza efectului Joule-Lenz.Aceste produse ne ajuta foarte mult in uzul casnic ca de exemplu fierul de calcat, termoplonjonul dar si incalzirea cafelei • Firul conductor din interiorul siguranţei trebuie să fie suficient de subţire-pentru a proteja eficient locuinţa – pentru ca firele subţiri se încălzesc mai mult (prin Efect Electrotermic) , şi, deci, se topesc mai rapid în caz de scurtcircuit Aplicatii Efectul Termic

  17. Aplicatii Efectul termic Poze

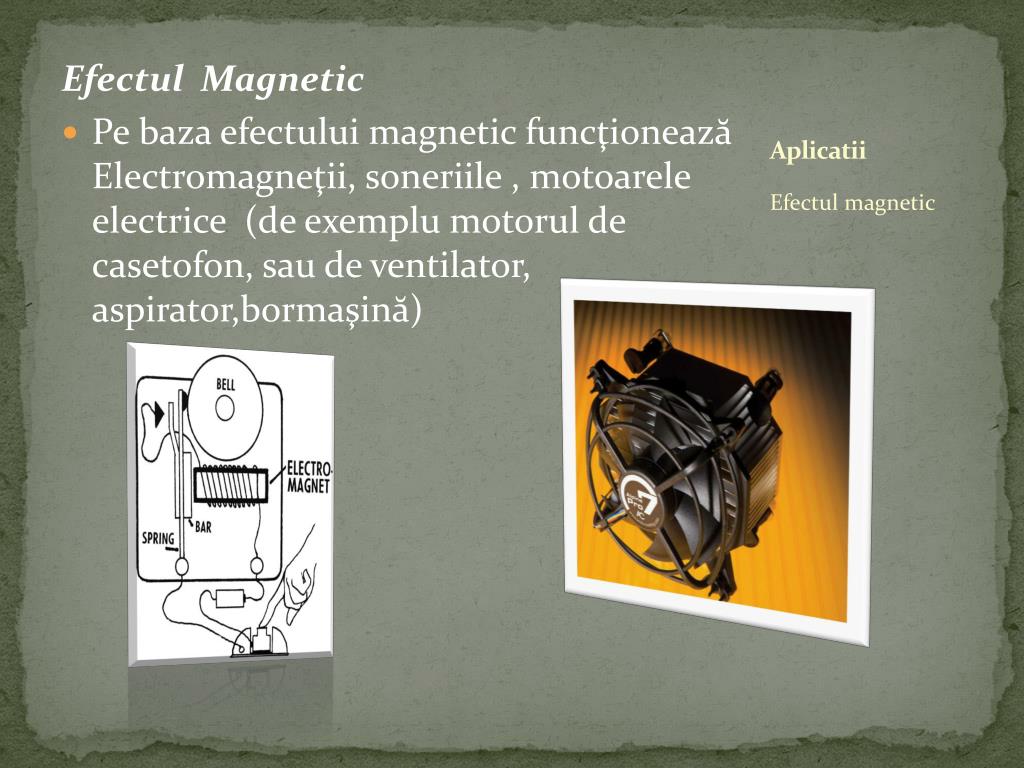

  18. Efectul Magnetic • Pe baza efectului magnetic funcţionează Electromagneţii, soneriile , motoarele electrice (de exemplu motorul de casetofon, sau de ventilator, aspirator,bormaşină) Aplicatii Efectul magnetic

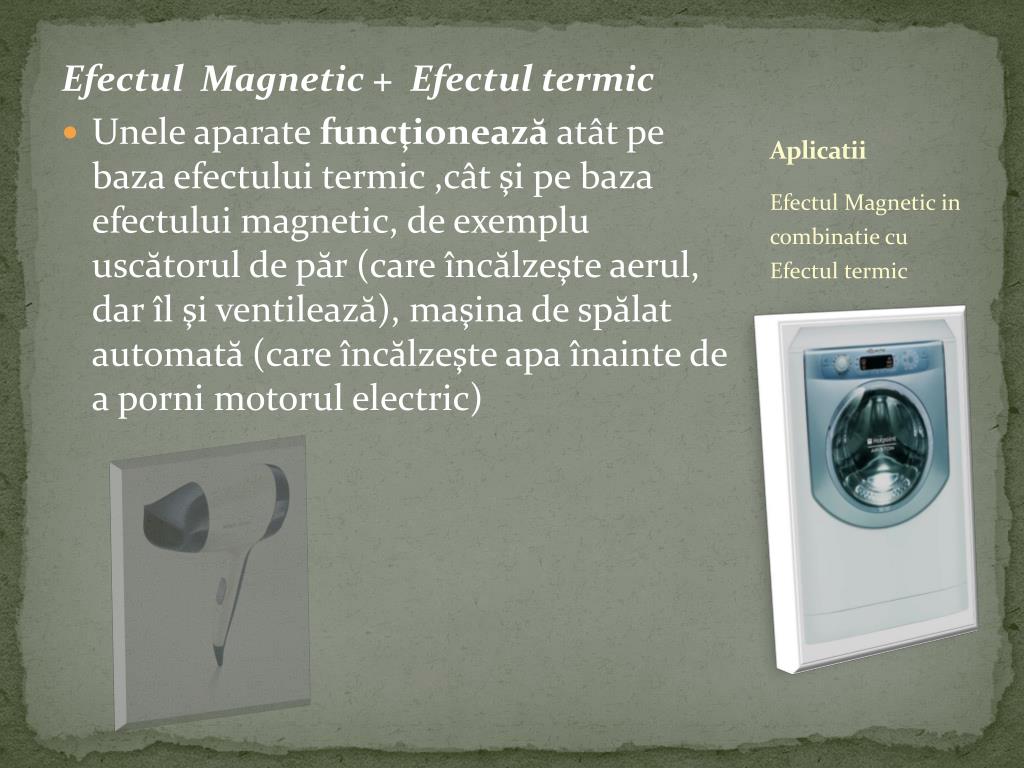

  19. Efectul Magnetic + Efectul termic • Unele aparate funcţionează atât pe baza efectului termic ,cât şi pe baza efectului magnetic, de exemplu uscătorul de păr (care încălzeşte aerul, dar îl şi ventilează), maşina de spălat automată (care încălzeşte apa înainte de a porni motorul electric) Aplicatii Efectul Magnetic in combinatie cu Efectul termic
