第９章：中層大気の不安定擾乱について

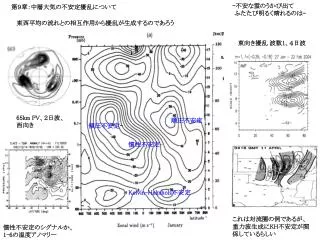

1. -不安な雲のうかび出て ふたたび明るく晴れるのは- 東西平均の流れとの相互作用から擾乱が生成するのであろう 第９章：中層大気の不安定擾乱について 東向き擾乱波数1、４日波 65km PV、２日波、西向き 順圧不安定 傾圧不安定- 慣性不安定- Kelvin-Helmholz不安定 これは対流圏の例であるが、重力波生成にKH不安定が関係しているらしい 慣性不安定のシグナルか、1-6の温度アノマリー

2. ９ー１：中層大気中の傾圧不安定で起こっているらしい例９ー１：中層大気中の傾圧不安定で起こっているらしい例 1月 （東西波数３の）２日波、南半球の夏の中間圏界面付近の擾乱か、Plumb(1983, J. A. S.), Plumb et al. (1987, JAS) 振動数 20S 高度 １月 西向き伝播 波数 Wu et al., 1996, J. Atmos. Sci. による、MLS温度衛星データからの、s=3, 2-day wave、これは西方伝播である。 アデレード（35S, 138E）でのレーダー観測（１点観測）で、東方向、北方向の風の成分

3. 2.15mｂ 温度 緯度 時間 0.046mｂ 2日波シグナルの各高度での時間-緯度断面図Wu et al., 1996, J. Atmos. Sci. 92年12月-93年3月（南半球夏）、構造が夏半球で赤道域まで広がっている 温度振幅の緯度-高度断面図、DAY 502は１月終わり

4. 境界条件： 南北には壁をおく事にする。剛体壁で南北風がないとすれば擾乱について、 大気擾乱の生成メカニズムの１つの傾圧不安定を線形不安定論で考える。　 - 大気にとってはかき混ぜ過程みたいなものか？- 方程式は準地衡風方程式を用い、基本の場（高さと緯度の関数）が擾乱を成長させるか？を議論してみる。 ここで Plumb(1983)はこの擾乱を傾圧不安定で説明： 鉛直方向は、地表ではw=0にしよう。ただしPVの式はwを含んでいないので、熱力学の式を変形する。 前に熱力学の式は の式をもちいる。ここで、 であった。これの線形での流線関数表現では、 これまでたびたびおこなってきたように、東西平均量（基本の場）とそれからのずれを考える。 擾乱についての線形の方程式は以下のようになる。 この式でw=0とおいて、 ここで、 である。　無限遠では　　　が有限というような境界条件をおこう。 Ψ’を上の境界条件のもとに解くこと（例えば固有値問題にする）になる。 ５章の初めの議論では、下端での強制問題であった。

5. 線形的な波動擾乱について ここで地球流体力学の見直し：準地衡風系における傾圧、順圧不安定問題の必要条件を示しておく。 の形を仮定すれば、準地衡風方程式は ただし　　　　　　である。下端の境界条件は地面があると、　　　　　　　　 で、一方、上端の無限遠では　　　が有限の境界条件である。 南北には、壁的なものがあるとして、　　　がゼロとする。 上式にをかける（擾乱の２次の量をつくる） 部分積分をして変形すると

6. 鉛直と南北に積分し（式でdydzを省いてある）、境界条件を使うと鉛直と南北に積分し（式でdydzを省いてある）、境界条件を使うと 下部境界条件　　　　　　　　　　　　　　を代入して となる。不安定の必要条件として（不安定なら cが復素になるから、そのときみたすべき式は）、 左辺は実だから上式の虚部は これが不安定の必要条件である。不安定のとき　　　はnot zeroだから［］内がゼロにならないといけない。 z＝０での境界条件が関係しないとき（内部jetの不安定と呼ばれる、中層大気の不安定）、基本場のPVの南北微分が符号を変えることが、不安定の必要条件になっている。 気象学で学んだEadyの傾圧不安定の問題では、上端に壁があり、上端と地面が関与して不安定となっている（流体中では不安定の必要条件をみたしていない）。

7. その時の固有関数として、下図のような構造の波が不安定になっている。波長9400ｋｍ（波数３程度）、南北には5000ｋｍのsinモードを仮定してある。Geopotential振幅は80kmあたりが最大になっている。熱フラックスの大きいところは、PVの南北微分が符号を変えているところに対応している（ｃ図）。その時の固有関数として、下図のような構造の波が不安定になっている。波長9400ｋｍ（波数３程度）、南北には5000ｋｍのsinモードを仮定してある。Geopotential振幅は80kmあたりが最大になっている。熱フラックスの大きいところは、PVの南北微分が符号を変えているところに対応している（ｃ図）。 Plumb(1983)による固有値問題での説明 東西風の鉛直分布と　　　　　　　　　　を示す。Potential Vorticity 勾配が符号を変える（不安定の必要条件はみたしている）。 位相 Height場 温度 夏半球の中層大気の風分布とPV勾配

8. Harris and Vincent, 1993, JGRでは赤道域 2N,157W, Chrismas島で２日波を解析している。かれらによると、このシグナルは東西波数s＝３のRossby-重力波と言っている。MFレーダーによる観測 観測の別例：　 時間 ２日 南北風の２日あたりにシグナル

9. 温度 南北風 GCMの中の２日波 波数３の擾乱の緯度-高度断面図、RG波のように、赤道で南北風が大きい（b）、夏半球で振幅が大きい UGAMP GCM (T21) の７月１日の東西平均風、Norton and Thuburn, 1996, G. R. L. 約65km（3000K), 85km(7000K)で、波数３の構造が見える 北半球 ２日波の赤道v振幅の時間変化、実線が波数３でdottedが４

10. 最近の衛星観測から： Garcia et al., 2005, JAS 2002, 1-2月, 40Sで夏、k=3, 2日のところに（西向きに対応）温度シグナル、赤線はc=70m/s 鉛直緯度の温度構造、夏6-7月、2002 北半球（40N）夏6-7月、2002年のスペクトル

11. 1mb,平均東西風の時間変化、各年のDec->Feb、東風の北半球へのpenetration、dash=U=0, 白bold=dQ/dy=0, 赤点が2日波のpeak, greenがinertial eddy 補足：２日波と慣性不安定との関係について、Orsolini et al. 、QJRMS, 1997 Feb 西風 Dec 1mbあたりの水蒸気分布、15 Jan, 17 Jan, 25 Jan, 92年、南半球はk=3の２日波、北半球は細かいeddyあり 惑星波動の赤道域への伝播--＞慣性不安定が起きる夏の東風で２日波を作りやすいようになっていると書いてはある

12. Nimbus 4 and 5 のradianceから求めた s=1 波のシグナル、上部成層圏南半球の冬で東方伝播（E）の４日あたりのところにシグナルが見える（７０Sあたり）、Venne and Stanford, J. Atmos. Sci., 1982 ９−２：成層圏における順圧不安定らしい例（４日波） 西方伝播 東方伝播 4日波の鉛直位相（△印）、位相が鉛直にたっているようである。（stationary惑星波のような鉛直伝播性ではないよう） 1979年8月（南半球の冬）の平均東西風とPotential Vorticity の緯度勾配、Hartmann, 1983, J. Atmos. Sci. 高度45kmあたりの70S近傍にpotential vorticity gradientの負の領域がみえる。 順圧線形不安定で擾乱生成と言われているよう 確かめてある

13. s=1固有関数の南北分布、70度あたりに振幅のピーク（実線）がある。固有値として、周期が３日で成長率が５日の値をもつ。このモードが比較的観測された４日波に近いと思われる。Hartmann, 1983, J. Atmos. Sci. 球面上の線形順圧渦度方程式で解かれてある（南北構造のみ） 振幅 線形の固有値問題で使われた風（上）と渦度勾配（下） U=180, φ0=60として、Bを変えたときの分布

14. 衛星データからの4日波解析（Lawrence and Randel, 1996, JGR） 高度場の振幅 影は負のpotential vorticity gradientの領域 ４日波 運動量輸送は南北的か、 平均東西風の様子、４日波の高度振幅、南北運動量フラックスs、EP-fluxと発散、1977年9月

15. 最近の４日波衛星観測、Garcia et., 2005, JAS 東進４日波に対応した温度波の振幅と位相の緯度高度図、2004年1-2月（北半球の冬の解析） 東向き 波数１のスペクトル、東進4.3日にピーク、2004.1-2月

16. Manney and Randel, 1993, JAS による順圧傾圧不安定の線形計算 温度構造（前ページの図とよく似ている） 西風運動量の赤道向き 順圧性 傾圧性 赤道方向に熱を輸送、EPflux的には下向き 基本場の様子 波数１の不安定モード（周期４日、成長率４日）

17. 中緯度モードを求めるための基本風 Hartmannから、U=180, phi 0 =60, Bを変化させたときの東西風、PV-gradient Nimbus 4 and 5 のradianceから求めた、波数s = 2 波のシグナル。南半球の冬で東方伝播の12日あたりのところにシグナルが見える（5０Sあたりで、前例と比較して中緯度より）。Venne and Stanford, J. Atmos. Sci., 1982 成層圏順圧不安定の別例： 100m/s 東方伝播 振幅 固有関数、U=180, phi 0 =45, B=8の場合の結果、周期は１７日となっている。50Sあたりに振幅のピーク

18. 平均東西風(2mb, 1983)の冬から春への時間変化 波数２で東に伝播、周期が１０日程度の擾乱が見える、Shiotani et al., Q. J. R. Met. Soc., 1990。 1983南半球春の例：NMCデータの解析 波数２の東方伝播 波数２の波の振幅、位相の緯度-高度断面図、20 Nov. 1983, 不安定かも？ Height場の時間変化、7-17, Oct.1983, 10mb

19. 波数３の西向き２日波と思われる波のprimitive方程式による計算がSalby, 1981, J. Atmos. Sci.によりなされている ９−３：自由振動と不安定波との関係 equinoxでは見えない 計算のためのsolstiseでの基本場 自由振動モードとして計算された s=3 のRossby重力波、夏半球中間圏あたりに大きな振幅がある。　Intrinsic frequency,振幅、位相の図 計算されたエネルギー応答の大きさ(solstice->dash)

20. 前ページのようにm=3のRossby-gravity波動が自由振動では、という話がある。一方、この章では流れの傾圧不安定という解釈をおこなった。２つの考えは、自由振動ということと、不安定なので基本場との相互作用で作られるという、独立な考え方である。２つをつなぐ話がSalby and Callaghan, 2001, JAS によってなされているので、それを紹介をしておこう。 基本風のあるprimitive方程式系 Primitive系での方程式書いておこう。これにより東西平均風による、自由振動の東西風による変形や線形の不安定問題が解かれる。 Fは線形のdampingが用いられ、球面上の波動方程式で以下の形が仮定され、解かれる。ここで、不安定のときは、ωは複素数となる

21. 高度場 彼らは複素数平面での振動数におけるresponseの様子をみるころで、流れからエネルギーをうけとりモードが維持されるとしている、固有値問題としては解いてなさそう。 複素振動数までひろげてみる もっとも成長率の大きなところでの、ハイトアノマリーの振幅および位相の分布図、下は南北風分布、70kmあたりはは結構赤道対称的である 南北風 振動数の複素数平面での応答の強さ分布、濃いところが応答がつよい場所、成長率が正となり、エネルギーをうけとっているようである。

22. 影はEP-flux Divergenceが正の領域（西風加速）である 水平構造およびEP Fluxについて 構造はそれほど変化せず、基本場との相互作用で成長率が出てくるので、基本的には、自由振動モードと考えているようである、夏至、冬至の状況で、エネルギーをもらい、維持されているよう。 擾乱の水平構造、波数３で赤道域で南北風が大きい

23. ９−４：Kelvin-Helmholtz不安定 この節では、重力波の生成とからむと思われるKelvin-Helmholtz不安定の考え方、および観測例をのべておく。図のような風の鉛直シアーが強いときに不安定の条件を満たすことで擾乱が生成されると考えられている。 いつものように、exp(ik(x-ct))の形を仮定する、２次元のそのような擾乱は鉛直流wについて、以下の式である。 境界条件は上端が∞まで広がっているとして∞で有限の値、下端は幾分非現実的だが（実際の計算ではーｚのある所、地面に対応した所でｗ＝０とすべきであろう）ー∞で有限の値をもつとする。さらにもし解が波型の場合には物理的にエネルギーがｚ＝０から放出しているような解を選ぶことにする。 積分定理から、Richardson数 が1/4より小さいとき、不安定の必要条件として、　示されている(Miles, Howard, J. Fluid Mech., 1961)。 | c | > U なる場合はCritical Level がないので、波は基本流と相互作用をしない。いまの場合、シアー不安定で波を生成するためには基本流と相互作用をして擾乱が生成されるであろうから、Eliassen-Palmの定理より、上の条件では何も起こらない（強制問題は考えられるけれども）。そこで以下の議論は | c | < U のみを扱う。さらに対称性から Re(c)=0が解の１つであることが想像される。この場合のみを考察しよう（cf. Lindzen, 1974: Lindzen, Dynamics in atmospheric physics, 1990） ◯ 重力波生成（Lindzen, 1974, JGR）の簡単例 ある高度で基本場である平均東西風に飛びのある（z=0とする）例が一番簡単であろう、このとき安定度N2は一定の値をもつとする。（Ri <1/4を満たしている）

24. 長波長で中立の鉛直伝播性の波： 次にｚ＝０での接続条件を考えよう（一般的なシアー流中での不安定の問題ではこのようなことを考える必要はないが、その場合は手で解くことは無理で数値解に頼らざるを得ない、今の条件ではｚ＝０以外の所で解は簡単）。例えば Lindzen(1974) を参照して接続条件として、圧力の連続と、鉛直の変位（鉛直流ではなく）ςが連続であることを使おう。 変位の時間微分は速度であることと線形近似を用いると Lindzen, 1974, JGRに従って、cr=0の中立解として、 から、z=0において、以下の量が連続が条件となる。 z>0を１層、z<0を２層とすし、 図はMcIntyre and Weissman, 1978, JASから cr=0, ci>0の不安定解はLindzen, 1974参照

25. 赤道レーダ( 0.2S, 100.32E)で観測されたK-H不安定、Yamamoto et. al., GRL, 2003, 熱帯圏界面、2001年11月。不安定の条件は満たしているらしいが。上から鉛直流、東西、shear, Ri、せまい範囲でシグナルが強い、ゆっくり時間的にゆれている＜ーケルビン波の存在のよう、Xは圏界面 K-H不安定でおきているらしい不安定の観測例 シアー 東西風 圏界面 Ri Nov.2001の平均 11月

26. Ferretti et al. (1988, Met. Atmos. Phys.) 別例：K-H不安定によって生成されたらしい重力波の観測（中緯度対流圏） 1979, Aprilの地表、850mb, 300mbの大きな場の様子、上から12GMT/10/Apr, 00/11/Apr, 12/11/Apr 地表圧力偏差パターン（タイプB）の時間変化、波波している（00/11/Aprあたり１時間ごと）

27. ２００ｋｍ水平スケールで３時間くらいの周期の波とされている。２００ｋｍ水平スケールで３時間くらいの周期の波とされている。 固有値問題も解いてある。 位相速度 成長率 基本場の状態（10ｋｍくらいの高度でRiの小さいところあり） 固有解の鉛直構造、鉛直変位（左）と鉛直速度（右）
