  1. NCBrainV6 Upgrade 2007년 V6 최종 upgrade

  2. 깊이 분할 시 G0/G1자르기 옵션 추가 깊이 분할에서 “급이송에서만 자르기”, “가공이송에서 자르기” 기능 추가 Z레벨 가공 Z-50 깊이분할 수직 내려 긁기 Z-50

  3. 경로 진입 위치 무 부하구간으로 자동 변경 다각포켓에 중삭이나 측벽정삭 소재의 터진 부분이 있으면 터진 부분부터 진입 하기

  4. 경로 간격 황삭 조건에 따라 자동 입력 2D 황삭에서 사각 황삭과 원형 황삭 경로간격 90%, 전체황삭과 다각황삭 경로간격 65%로 디폴트 값이 들어 오도록 함

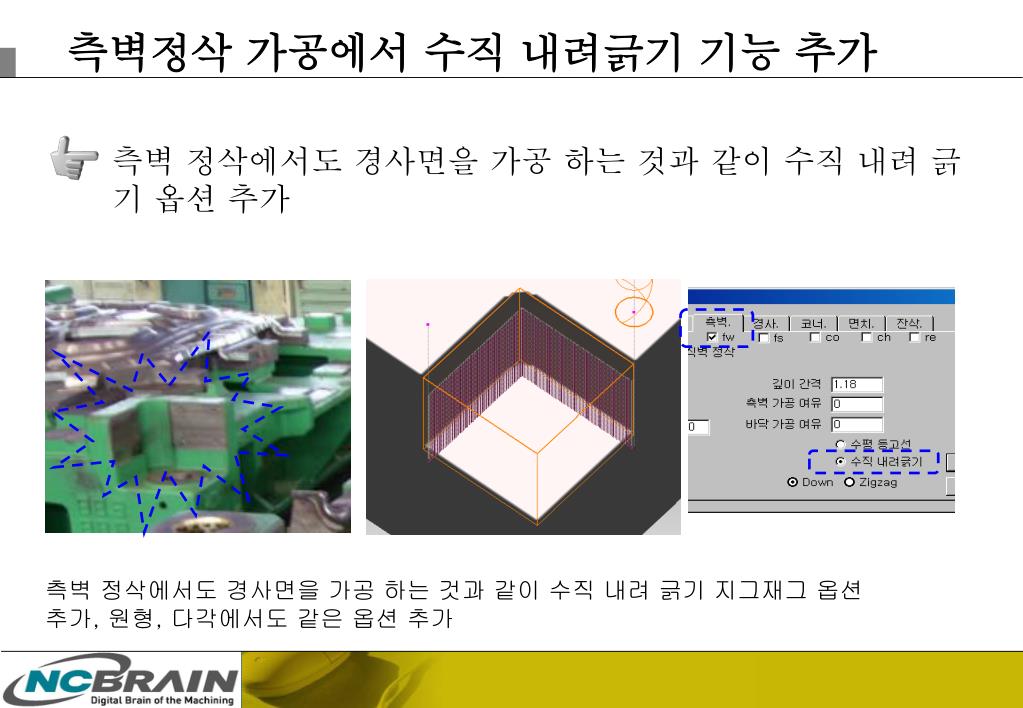

  5. 측벽정삭 가공에서 수직 내려긁기 기능 추가 측벽 정삭에서도 경사면을 가공 하는 것과 같이 수직 내려 긁기 옵션 추가 측벽 정삭에서도 경사면을 가공 하는 것과 같이 수직 내려 긁기 지그재그 옵션 추가, 원형, 다각에서도 같은 옵션 추가

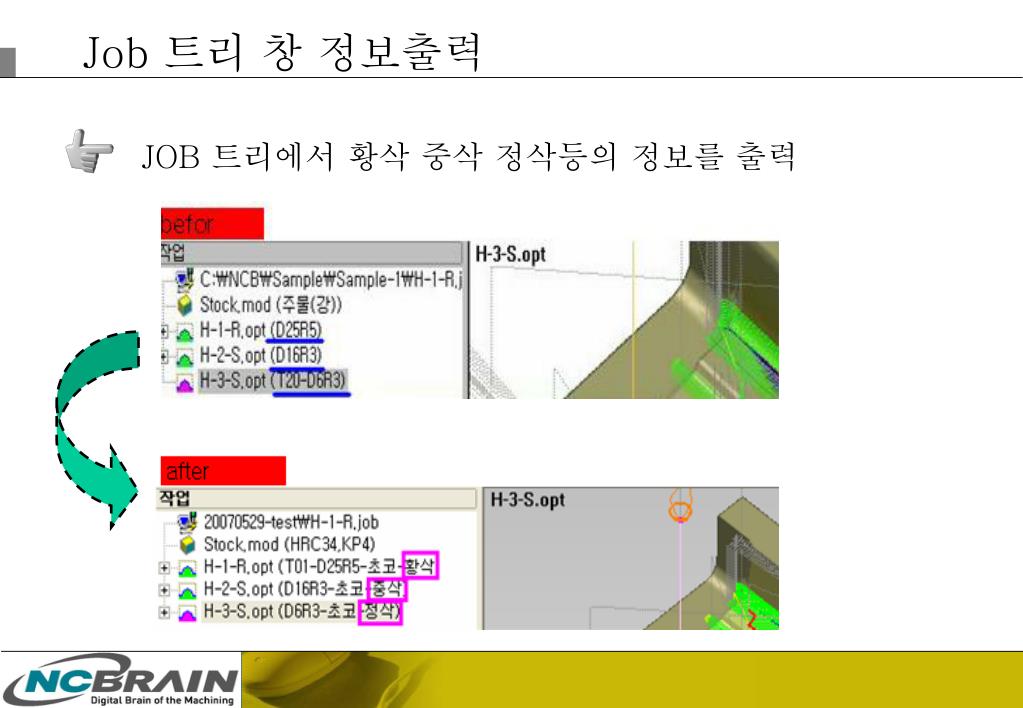

  6. Job 트리 창 정보출력 JOB 트리에서 황삭 중삭 정삭등의 정보를 출력

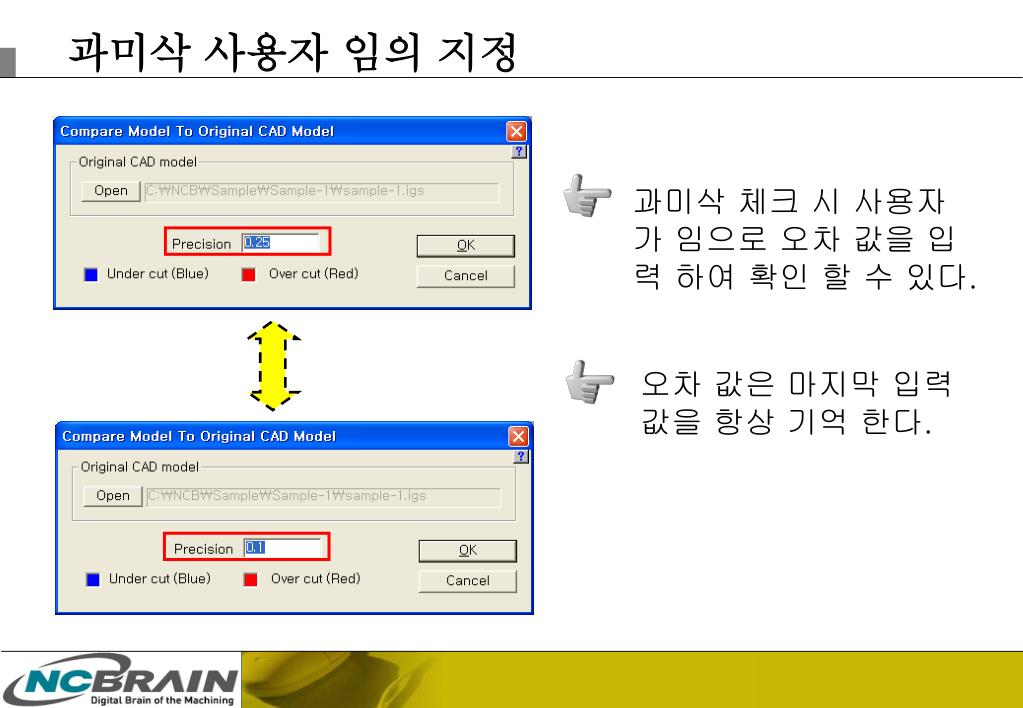

  7. 과미삭 사용자 임의 지정 과미삭 체크 시 사용자가 임으로 오차 값을 입력 하여 확인 할 수 있다. 오차 값은 마지막 입력 값을 항상 기억 한다.

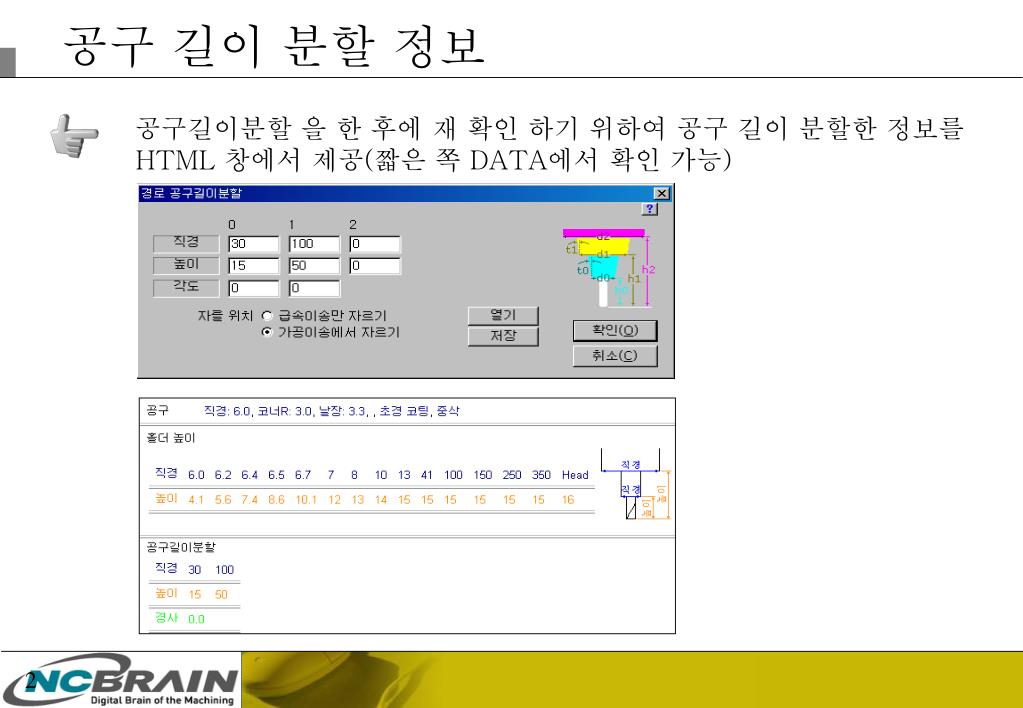

  8. 공구 길이 분할 정보 공구길이분할 을 한 후에 재 확인 하기 위하여 공구 길이 분할한 정보를 HTML 창에서 제공(짧은 쪽 DATA에서 확인 가능) 2

  9. 코너 커터 거리 값 변경 반경 X 0.607로 계산 기존 보다 D2=0.1, D4=0.2, D6=0.3 D8=0.4, D10=0.5, D12=0.6 D14=0.7, D16=0.8, D18=0.9 D20=1.0, D22=1.1, D24=1.2 정도로 크게 가공 14

  10. 최적화 한 데이터의 확장자 표기 수정 2D가공 윤곽경로에서 경보정으로 툴 경로를 생성 하였을 때 데이터의 확장자가 없음 수정

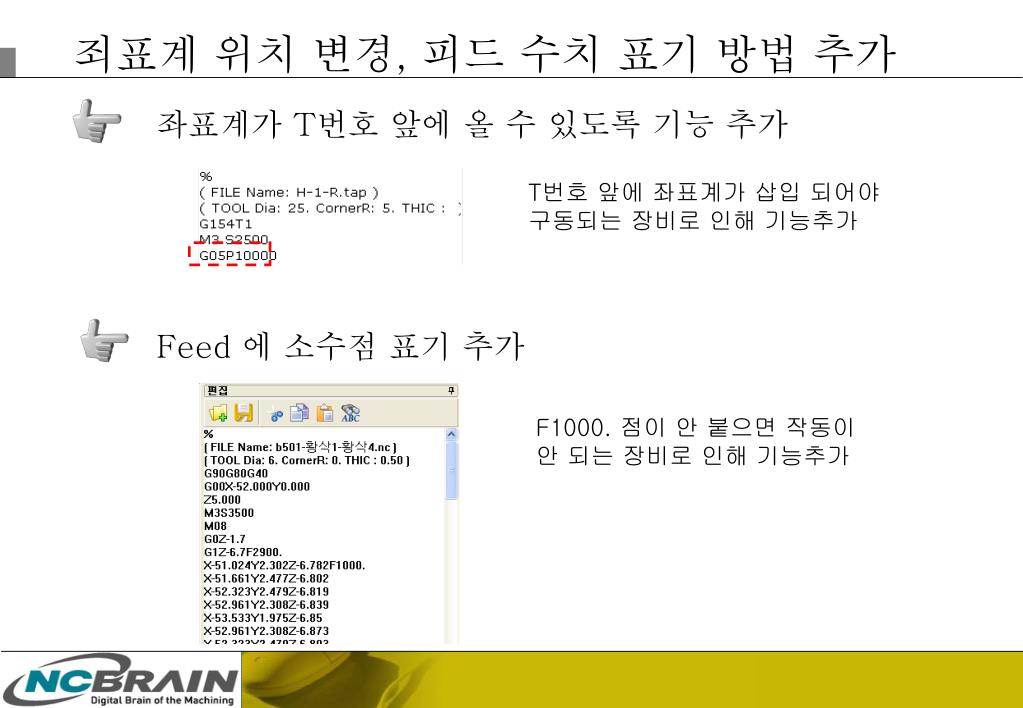

  11. 죄표계 위치 변경, 피드 수치 표기 방법 추가 좌표계가 T번호 앞에 올 수 있도록 기능 추가 T번호 앞에 좌표계가 삽입 되어야 구동되는 장비로 인해 기능추가 Feed 에 소수점 표기 추가 F1000. 점이 안 붙으면 작동이 안 되는 장비로 인해 기능추가

  12. 반복되는 G코드의 기록 생략 여부 기능 추가 반복되는 G코드 모두 생략 G0-항상 기록, G1-반복구간 생략 G0-반복구간 생략, G1-항상 기록 모두 항상 기록

  13. 작업지시서 상에 기계이름 추가 작업지시서 상에 기계종류SET 값이 자동으로 표기됨 하나의 프린트에서 여러 기계의 작업지시서를 출력 할 경우 혼란 방지.

  14. JOB 파일 표기방법 변경 기존에 job 파일만 표기되던 것이 파일 경로까지 표기됨

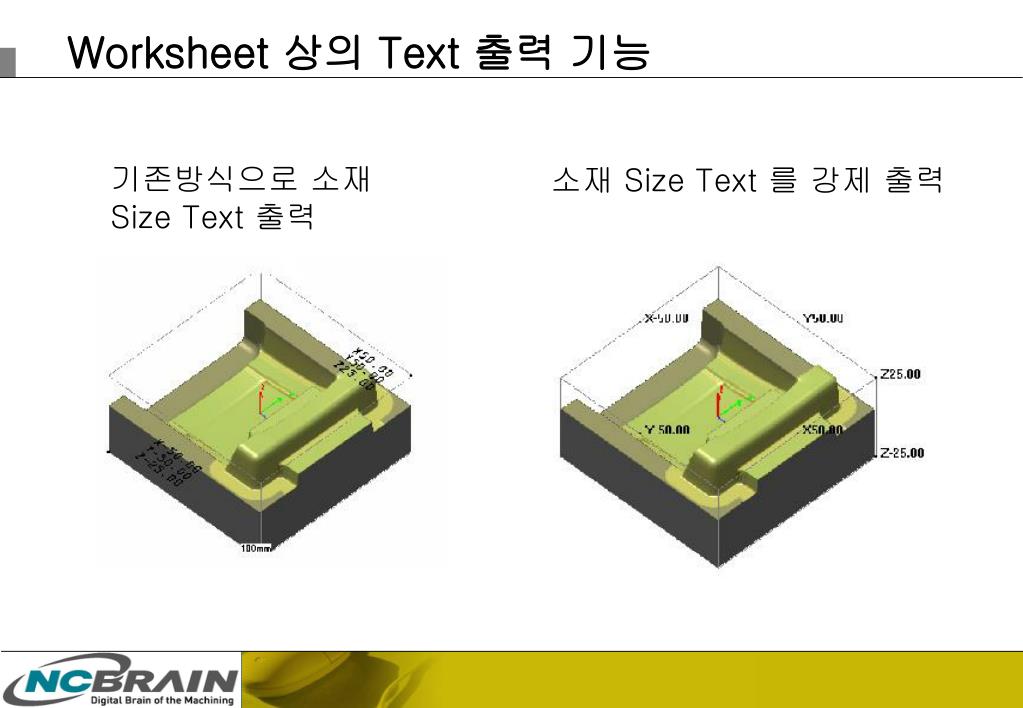

  15. Worksheet 상의 Text 출력 기능 기존방식으로 소재 Size Text 출력 소재 Size Text 를 강제 출력

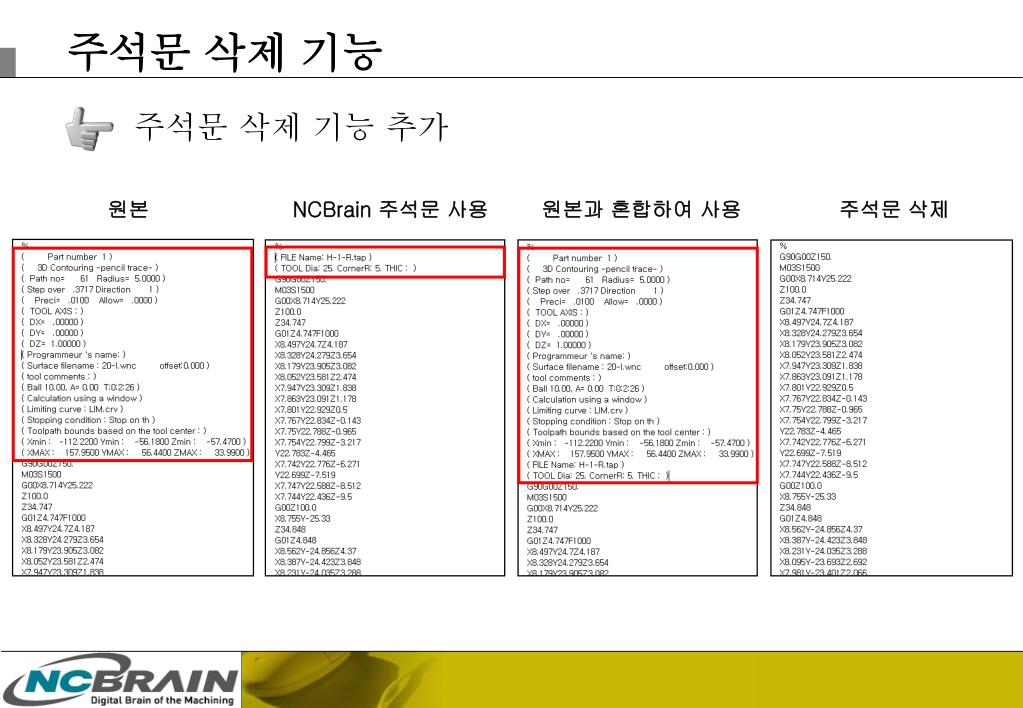

  16. 주석문 삭제 기능 주석문 삭제 기능 추가 원본 NCBrain 주석문 사용 원본과 혼합하여 사용 주석문 삭제

  17. 재연산 항목 분리 재 연산 항목 분리-현재 재 연산: 현재 선택되어진 것만 연산함(즉시 연산함) -이하 재 연산: 선택한 공정 밑으로 모두 재 연산(기존의 재 연산기능과 동일) 예전 재 연산기능과 동일 현재경로만 최적화

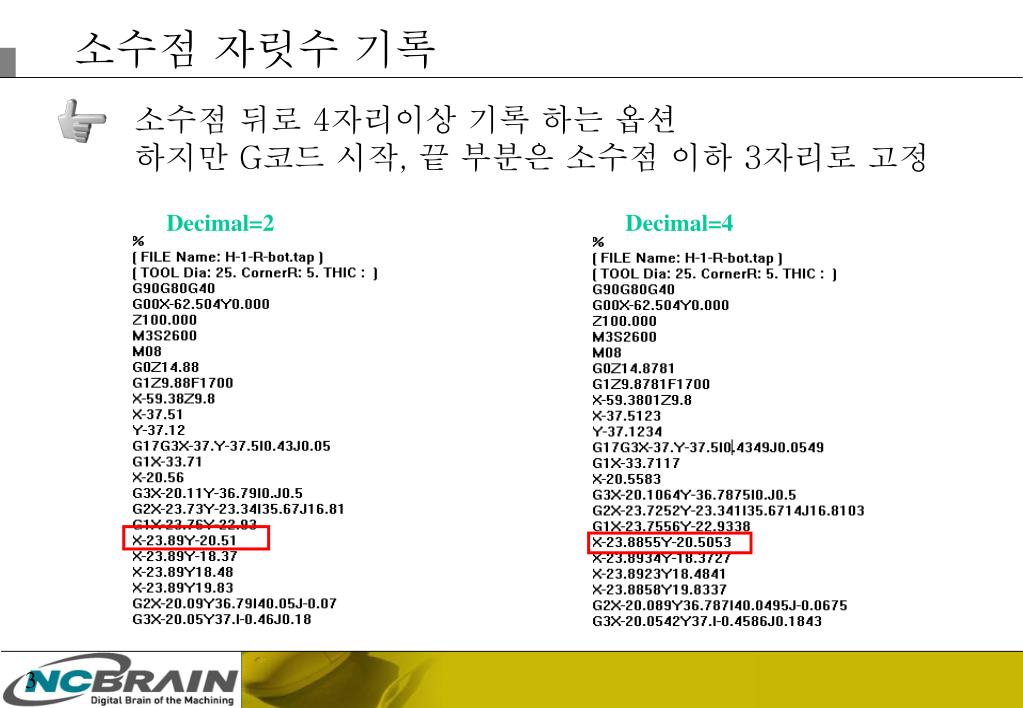

  18. Decimal=2 Decimal=4 소수점 자릿수 기록 소수점 뒤로 4자리이상 기록 하는 옵션 하지만 G코드 시작, 끝 부분은 소수점 이하 3자리로 고정 3

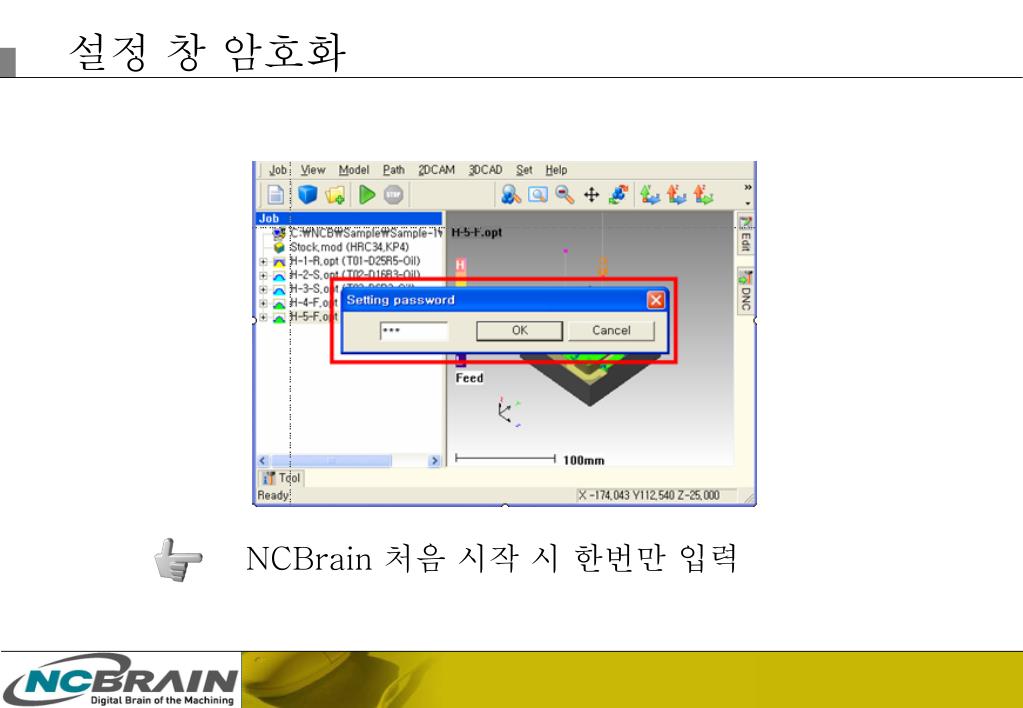

  19. 설정 창 암호화 NCBrain 처음 시작 시 한번만 입력

  20. 같은 데이터 전송 시 메시지 발생 추가 한 파일 씩 FTP 전송할 때 도 파일이 NC에 있으면 덮어 쓸지 물어 보도록 함 #을 활용하여 전송했을 때 같은 번호가 있으면 덮어씌운다는 알람메시지 띄움

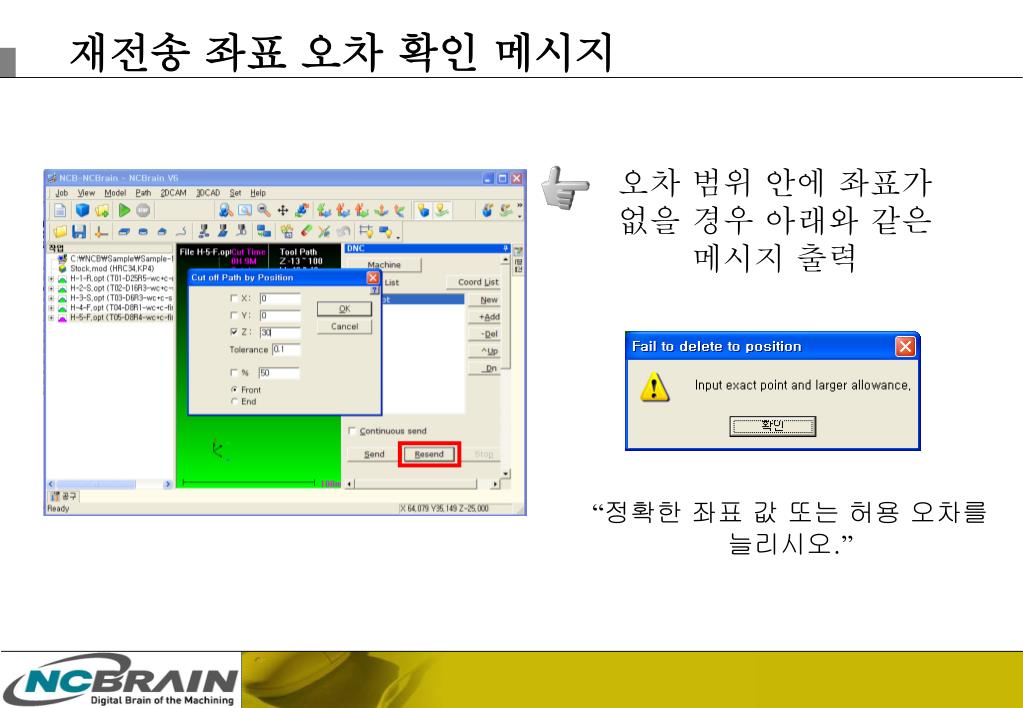

  21. 재전송 좌표 오차 확인 메시지 오차 범위 안에 좌표가 없을 경우 아래와 같은 메시지 출력 “정확한 좌표 값 또는 허용 오차를 늘리시오.”

  22. FTP 개별 전송 FTP로 2D 작업 시 DATA를 하나씩 보내야 하는 불편함 해소 같은 DATA 이름 경고 메시지

  23. 원본 이름 자체를 O넘버로 출력 시 파일 이름의 .opt .nc 등 확장자를 자동 제거 후 전송 확장자 제거 후 전송 옵션

  24. 좌표계 한 블록에 삽입 작업자가 좌표계를 쉽게 확인 할 수 있다 % ( FILE Name: 2-중삭1.nc ) ( TOOL Dia: 20. CornerR: 0. THIC : 0.05 ) G54 G90G80G40 G00X106.502Y-10.050 Z100.000 M3S370

  25. E-List Upgrade

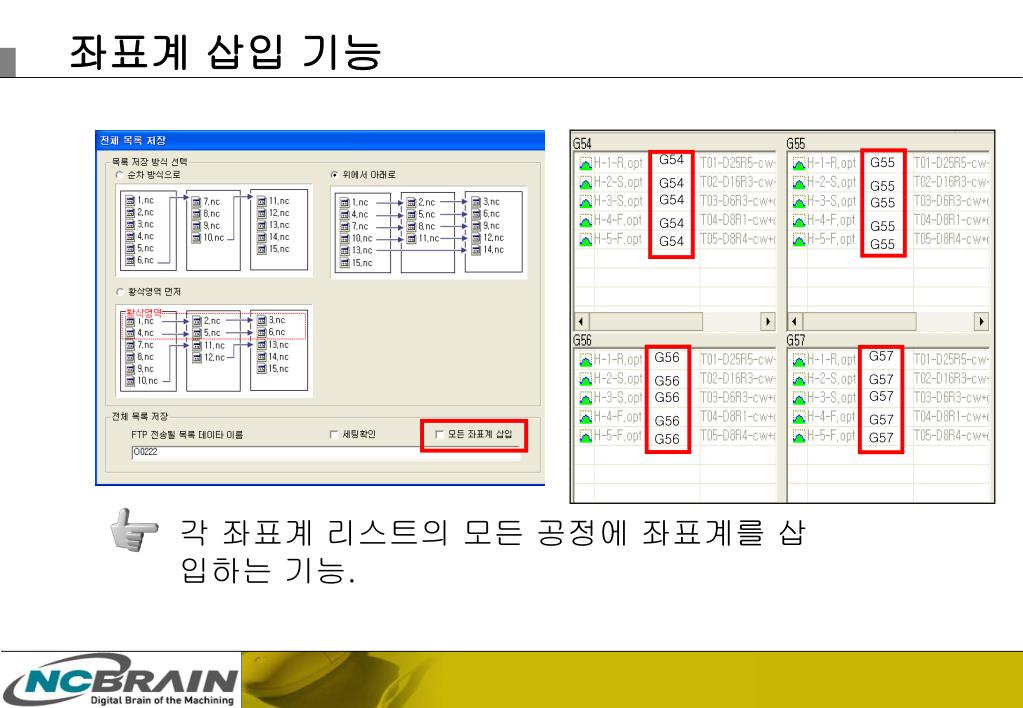

  26. 좌표계 삽입 기능 G54 G54 G55 G55 G54 G54 G55 G55 G54 G55 G57 G57 G56 G56 G57 G57 G56 G56 G57 G56 각 좌표계 리스트의 모든 공정에 좌표계를 삽입하는 기능.

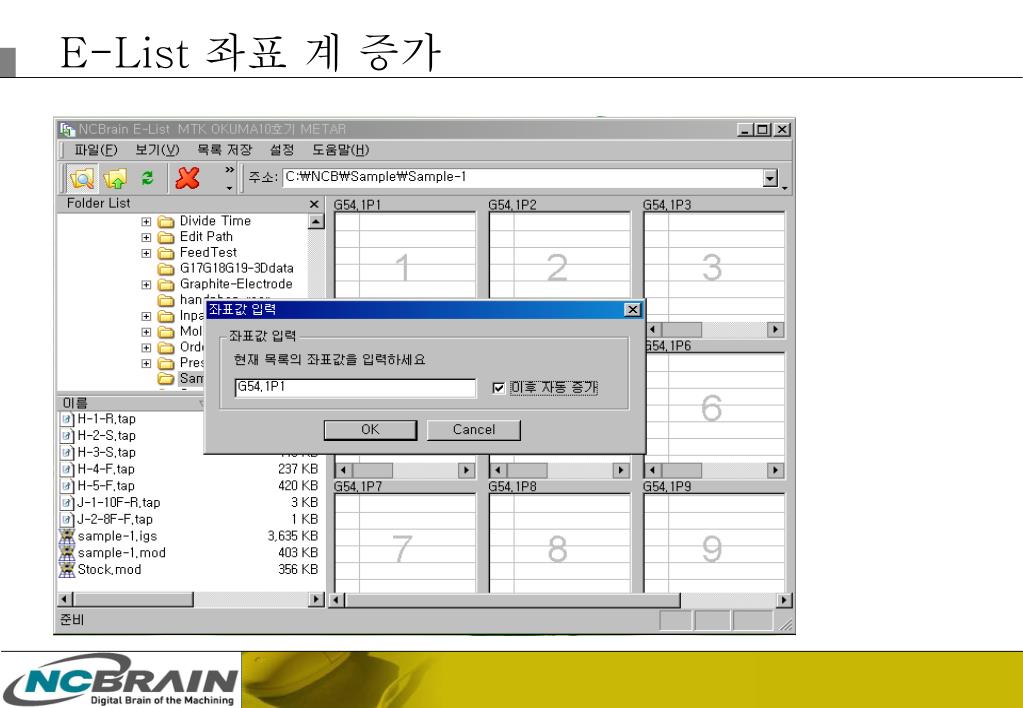

  27. E-List 좌표 계 증가

  28. Pallette 변환 기능 추가 각 Pallette 마다 다른 좌표계를 사용 하여 작업을 진행 할 수 있다.

  29. 같은 파일 다른 T번호 삽입 기능 같은 파일을 여러 List 에서 동시에 최적화 할 경우 다른 T 번호를 넣기 위해 원본 데이터 및 최적화 데이터에 “i “가 붙는다.

  30. 목록 저장 시 공구 정보 출력 ㆍ목록 저장 시 “Worksheet.htm”내의 공구 정보 값을 자동으로 읽어서 출력 하여 준다.ㆍ공정 중에 같은 T 번호가 나올 경우 그 중에 가장 긴 공정의 정보를 출력 하여 준다.ㆍ전체 가공 시간을 출력 하여 준다.

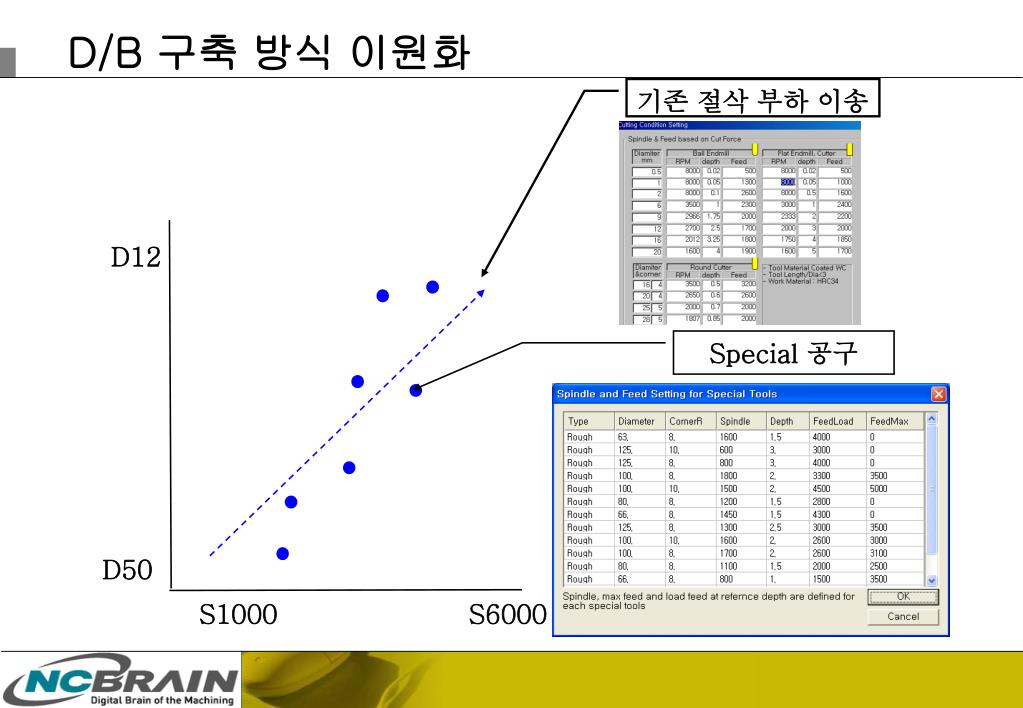

  31. D/B 구축 방식 이원화 기존 절삭 부하 이송 D12 Special 공구 D50 S1000 S6000

  32. Thank You!!!
