通信网络运维保障的测试仪器

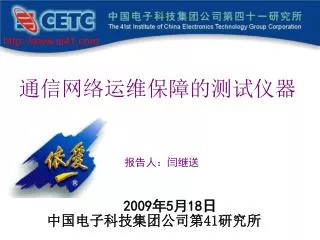

http://www.ei41.com 通信网络运维保障的测试仪器报告人：闫继送 2009年5月18日中国电子科技集团公司第41研究所

http://www.ei41.com 所况简介中国电子科技集团公司第41研究所，又名华东电子测量仪器研究所，是我国国防科技工业系统唯一的专业电子测量仪器研究所。 41研究所主要从事微波/毫米波测试、光电测试、通信测试、通用基础测试、自动测试系统、微波/毫米波部件等产品的研制、开发和批量生产，并为军、民用电子元器件、整机和系统的研制、生产提供检测和计量手段。

http://www.ei41.com 四十一研究所概貌分部：山东省青岛市总部：安徽省蚌埠市办事处：北京、上海、深圳、成都、西安

http://www.ei41.com 41研究所现有职工900多人，其中科技人员700多人，具有中、高级技术职称者360多人。所内设有7个电子测量仪器研发部、2个仪器生产部以及信息中心、物资部、质量部、市场营销部等职能部门。

http://www.ei41.com 承担的国家级测试机构经国家授权批准,41研究所承担了以下国家级测试机构： “电子测试技术国家重点实验室” “国防科技工业光电子一级计量站” “国家电子仪器产品质量监督检验中心” “国家计量器具新产品定型鉴定技术机构” “国家进出口电子仪器检验实验室” “中国电子科技集团公司综合电子测试与保障装备研发中心” “国防科技工业自动化测试技术研究应用中心”

http://www.ei41.com 测试仪器产品门类自动测试系统微波毫米波测试通用基础测试光纤通信测试通信传输测试光电计量微波毫米波部件在电子测量技术领域形成了七大专业方向

http://www.ei41.com 电子应用领域(民品) 养殖电子消防电子通信配套设备烟草电子在电子技术应用领域形成了四大门类

41研究所作为我国唯一的专业电子测量仪器研究所，拥有一支从事电子测量仪器技术研究、产品设计开发的专业技术队伍，具备先进的产品设计、测试、计量、工艺手段、生产设备和完备的质量保证体系。

http://www.ei41.com 全套的环境试验设备具备元器件筛选、高低温存储、温度冲击、温湿度、振动、冲击、跌落、盐雾、低气压等试验条件，完全满足科研和生产中对测试仪器的环境试验要求。

http://www.ei41.com 先进的工艺设备

http://www.ei41.com 电路板装配生产线电路板装配生产线有10台套表面贴装工艺设备表面贴装生产线电路板装配生产线

http://www.ei41.com 精密机械加工设备现有精密机械加工设备30多台套，车、铣、铇、磨、铳、剪、折弯等加工设备全部数控化。

http://www.ei41.com 整机调试生产线仪器整机调试生产线

http://www.ei41.com 质量保障体系全面通过ISO9001-2000质量体系认证，运行状况良好

http://www.ei41.com 产品应用领域 41研究所的测试仪器始终处于国内领先地位，部分产品达到了国外同类产品先进水平。产品已广泛应用于国防、通信、广电、教育、养殖、消防、烟草等领域，并为“神舟”载人航天工程和光纤通信干线工程等许多国家重点建设项目进行了仪器配套，为我国的国防科技事业和信息产业的发展提供了先进的技术支撑，被誉为我国测试仪器的国家队！

http://www.ei41.com 通信网络运维保障的测试仪器 • PCM综合测试仪 • 手持式矢量网络分析仪 • 光纤熔接机 • 光时域反射计（OTDR）

http://www.ei41.com AV5282 PCM综合测试仪新品 AV5282 PCM综合测试仪是PCM一次群传输系统的智能误码测试仪，用于系统的端对端测试，环路测试和在线测试，可以对被测系统或端机的传输质量进行综合精确的评价。

http://www.ei41.com 主要特点： • 手持式、双路供电 • 可进行在线/离线测试 • 帧和非帧信号误码测试，64kb/s同向口测试 • 符合G.821、G.826和M.2100标准 • 电池供电时间超过6小时，适合长时间野外施工作业

http://www.ei41.com 主要功能： • 误码和告警监测：可以在2Mb/s和64kb/s任一监视点测试，各种误码和告警可同时测量。

http://www.ei41.com • 音频测量： AV5282 PCM综合测试仪能够测试音频信号的频率和电平以便对线路的编码和解码特性进行准确的评价。

http://www.ei41.com • 抖动测试： • AV5282可以测试出有效瞬时在时间上偏离其理想位置的短期的非积累性的偏移，即抖动。抖动测试功能在通信设备的研制、生产、安装、维修、检测过程中非常有用。

http://www.ei41.com • 模板测试： • 当希望查看被测信号的波形而现场又没有示波器时，模板测试功能能很直观的观测到信号的波形、电平和脉冲宽度的指标是不是符合 • ITU-T G.703规范要求。

http://www.ei41.com AV36210手持式矢量网络分析仪 AV36210主要用于对电缆、馈线等的现场测试。具有测量精度高、体积小、重量轻、电池供电等优点。可测量回波损耗、驻波比、阻抗、DTF（不连续点定位）等网络参数，寻找电缆链路中的故障点并准确定位。新品

http://www.ei41.com 主要特点： • 频段宽：1MHz-4GHz； • 测试速度快：≤1ms/测试点； • 支持U盘存储，机内存储曲线：≥200幅； • 支持与PC机通信，可通过USB接口进行数据互传。主要功能： • 频域反射计（FDR）功能 • 波形比较功能

http://www.ei41.com • 频域反射计（FDR）功能： AV36210利用扫频信号进行测试，通过复杂的数学运算得到时域特性，可快速测量系统中细微的RF性能劣化以便及时维护，减少损失。

http://www.ei41.com • 波形比较功能：在线路的维护过程中，通过对同一线路不同时期的测试曲线进行比较是非常有用的，可以发现随着时间的推移，线路健康状态的变化情况，以便及时维护。

http://www.ei41.com AV6496光纤熔接机新品 AV6496光纤熔接机采用了大规模可编程器件、全自动参数补偿、结构开模等全新设计技术及工艺，尤其是采用了全新的电弧自动补偿技术，确保了放电电弧的稳定，使得整机即使在恶劣的环境下也能获得满意的低损耗接续。

http://www.ei41.com AV6496光纤熔接机主要特点： • 体积小，重量轻 • 熔接速度快：≤10s • 典型接续损耗：0.02dB • 电极可方便更换 • 全自动操作 • 自动校准放电电弧

http://www.ei41.com 光时域反射计系列产品 • 光时域反射计（简称OTDR)，主要测量光纤光缆的长度、传输损耗、接续损耗及损耗分布曲线，对链路中的故障点/事件点准确定位。 • OTDR主要用于光纤光缆的工程施工、验收、维护测试及抢修。

http://www.ei41.com OTDR系列产品新品便携式：AV6413 掌上型：AV6416 模块化：AV6415

http://www.ei41.com AV6413便携式光时域反射计 AV6413为中高端测试仪器，动态范围大，能够测试接近200km的长距离光纤链路。 • 大动态范围42/40dB（1310/1550nm） • 1.6m超短事件盲区 • 0.1m采样分辨率、65k采样点 • 电池供电时间：≥8小时 • 具有USB接口功能 • 整机重量≤3kg

http://www.ei41.com AV6415模块化光时域反射计 • 提供完整的底层控制函数，适于二次开发 • RS232、打印、以太网、键盘/鼠标、USB接口 • 交直流双路供电 • 内置高性能计算机系统 ★ AV6415为模块化结构，主要用于在机房内与光功率监测模块和光开关等组成自动光缆监测及保护切换系统。

http://www.ei41.com AV6416掌上型光时域反射计新品 • 针对FTTx光纤网络测试 • 低成本的测试方案

http://www.ei41.com 主要特点： • 掌上型、重量轻：≤1kg • 双色双料一体化模具工艺，坚固耐用 • 高级防反射LCD，野外环境下显示界面清晰可见 • 触摸屏和按键操作 • 具有手动和自动测试功能 • 1.6m超短事件盲区，动态范围28/26dB(1310/1550nm) • WinCE视窗操作系统，中英文操作界面 • USB、Min-USB接口 • 电池供电时间：≥10小时，适于长时间野外施工 • 内置VFL可视故障定位功能

http://www.ei41.com 1.6m事件盲区典型应用： • 超短光纤测试 AV6416具有1.6m的超短事件盲区，能够轻松测试超短的光纤链路或光纤跳线。

①接入光纤 ②点击【测试】按钮显示事件列表 ② 点击【测试】按钮 ① 接入光纤 http://www.ei41.com • 测试简便快捷操作非常简单，只需要接入光纤，点击【测试】按钮即可，仪器能自动设置最佳测试条件并在几秒之内给出测试结果，如损耗分布曲线和事件列表等。

http://www.ei41.com • 超强的文件管理：AV6416具有强大的文件管理功能，除了能对机内或U盘中的文件进行存储、浏览、删除外，还能够外接打印机及通过USB数据线与PC机通信。

http://www.ei41.com • 便利的VFL功能： AV6416内置VFL功能，可以方便快捷地发现5km范围内光纤链路中的断裂点位置，也可用于光纤识别及检查光纤的错误连接，对快速线路排查非常有用。

http://www.ei41.com 41研究所为通信网络的运维保障提供了较为全面的测试仪器，除了前面介绍的测试仪器之外，还有SDH/PDH数字传输分析仪、电信/数据通信分析仪、七号信令分析仪、系列光源、光功率计、回损测试仪、光衰减器及光谱分析仪等。大家可以通过登录41研究所的网站（www.ei41.com）了解更多的产品。下面介绍一下41研究所的服务体系及服务理念。

http://www.ei41.com 服务体系建设 41研究所不断完善服务体系 • 人员及组织机构：成立专门的技术服务队伍 • 服务制度建设：规范服务流程，保证优质服务 • 服务网点建设：在北京、上海、成都、西安和深圳建立办事处，安排技术人员常驻，将各地销售中心建设为服务中心 • 建立维修备件库、试用机和备用机库

http://www.ei41.com 全方位服务 41研究所通过不断提高产品质量，加强人员培训、为用户提供以下服务： • 全方位技术支持：免费服务电话 800 868 7041 网站技术咨询（www.ei41.com） • 快速现场服务：包括维修、培训、技术交流 • 备用机/试用机服务 • 测试解决方案服务

http://www.ei41.com 合作伙伴 • 41研究所与青岛东方佳讯等单位建立了长期的战略合作伙伴关系，在民用市场领域全面进行测试仪器的推广工作。战略合作伙伴：青岛东方佳讯光电信息有限公司

http://www.ei41.com 建立VIP客户群 • 对规模较大的代维企业，纳入VIP客户管理，以便提供更好的服务，如仪器试用、定期巡访及技术交流等广东长实 VIP客户山东万博杭州东冠 ……

http://www.ei41.com 为了更好地为国内各大运营商及代维公司提供及时的良好的服务和更多更好的测试仪器，真诚希望在座的各位领导、嘉宾及通信行业的各位同仁能对41研究所的测试仪器及服务多提指导意见，以便不断改进，让我们共同振兴中华民族的通信行业！谢谢！

http://www.ei41.com 谢谢大家！中国电子科技集团第四十一研究所

http://www.ei41.com 通信网络运维保障的测试仪器报告人：闫继送 2009年5月18日中国电子科技集团公司第41研究所

http://www.ei41.com 通信传输测试仪器分类 SDH\PDH数字传输分析仪误码率测试仪矢量网络信号分析仪七号信令测试仪电信数据分析仪

http://www.ei41.com 光纤通信测量仪器光谱分析仪光纤切割器稳定光源系列光时域反射计系列光功率计系列回波损耗测试仪可程控光衰减器光纤熔接机
