Конгресс ВНОИК 11-13 ноября 2009 г, Москва

МР-ангиография интра- и экстракраниальных артерий

Проф.Синицын В.Е.Руководитель центра лучевой диагностики

ФГУ «Лечебно-реабилитационный центр»

www.medrf.ru

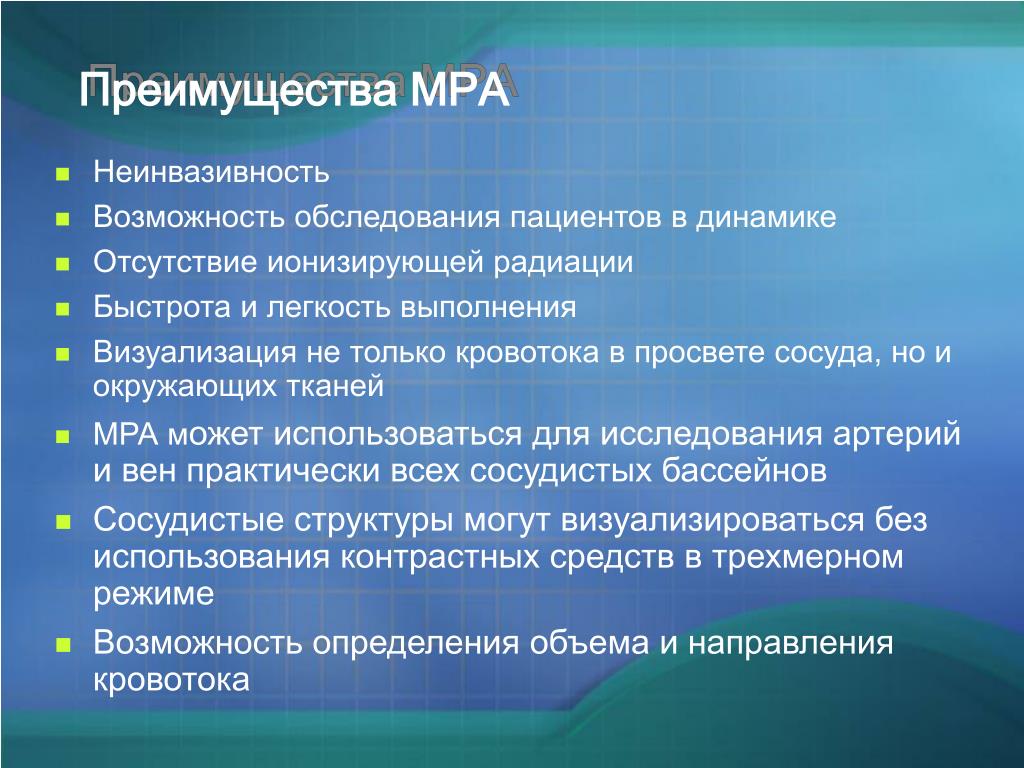

Преимущества МРА

  • Неинвазивность

  • Возможность обследования пациентов в динамике

  • Отсутствие ионизирующей радиации

  • Быстрота и легкость выполнения

  • Визуализация не только кровотока в просвете сосуда, но и окружающих тканей

  • МРА может использоваться для исследования артерий и вен практически всех сосудистых бассейнов

  • Сосудистые структуры могут визуализироваться без использования контрастных средств в трехмерном режиме

  • Возможность определения объема и направления кровотока


МР-ангиография

Методикиангиографии

без контрастирования

  • 2D TOF

  • 3D TOF

  • Новые методики

МР-ангиография с контрастиро-ванием гадолинием

  • 3D CE-MRA

  • 4D CE-MRA

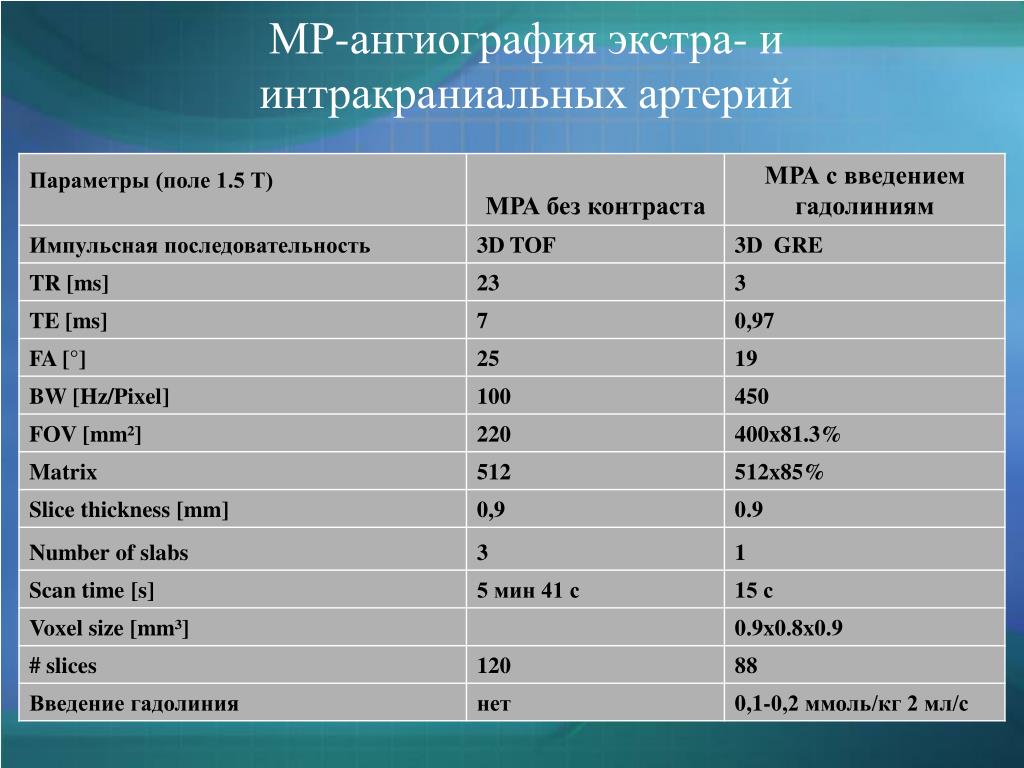

МР-ангиография экстра- и интракраниальных артерий

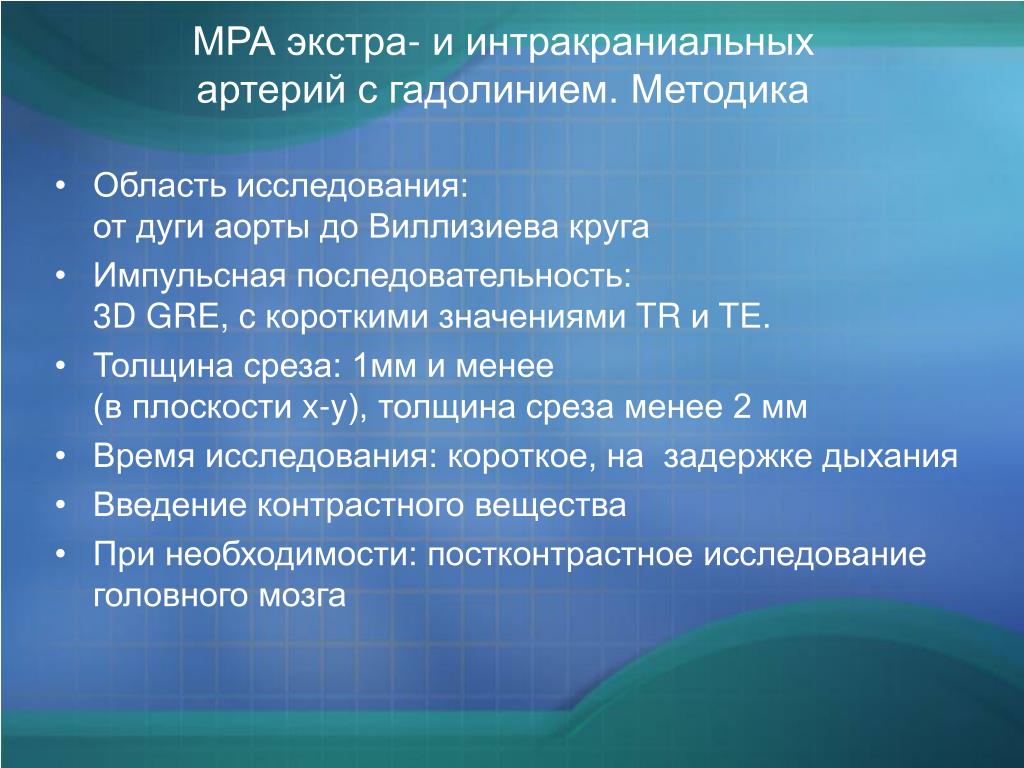

МРА экстра- и интракраниальных артерий с гадолинием. Методика

  • Область исследования:от дуги аорты до Виллизиева круга

  • Импульсная последовательность:3DGRE, c короткими значениями TR и TE.

  • Толщина среза: 1мм и менее (в плоскости x-y), толщина среза менее 2 мм

  • Время исследования: короткое, на задержке дыхания

  • Введение контрастного вещества

  • При необходимости: постконтрастное исследование головного мозга


МРА интракраниальных артерий артерий с гадолинием. Методика


МРА экстракраниальных артерий артерий с гадолинием. Методика


МРА. Аневризма передней коммуникантной артерии.


МРА. Окклюзия правой ВА коммуникантной артерии.


Ограничения коммуникантной артерии.безконтрастной МРА

  • Артефакты от кровотока

  • Чувствительность к движению

  • Насыщение сигнала

  • Ограниченная зона исследования

  • Время исследования

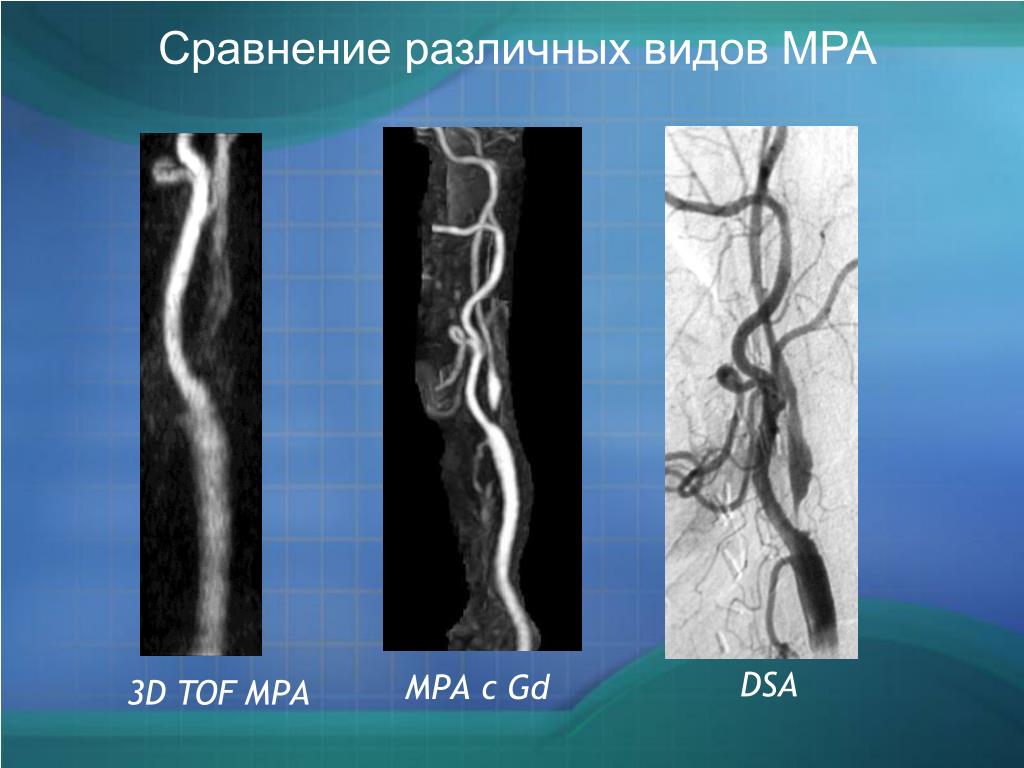

Сравнение различных видов МРА коммуникантной артерии.

DSA

МРА с Gd

3D TOF МРА


МРА с гадолинием. коммуникантной артерии.Артериальная и венозная фаза.

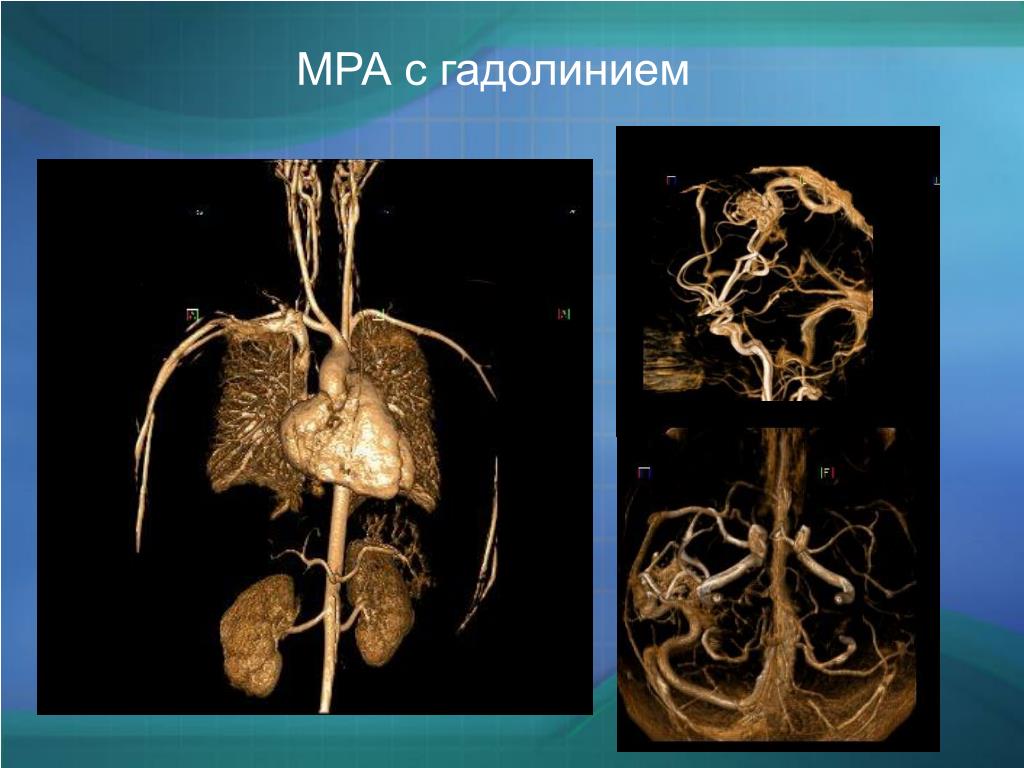

МРА с гадолинием коммуникантной артерии.

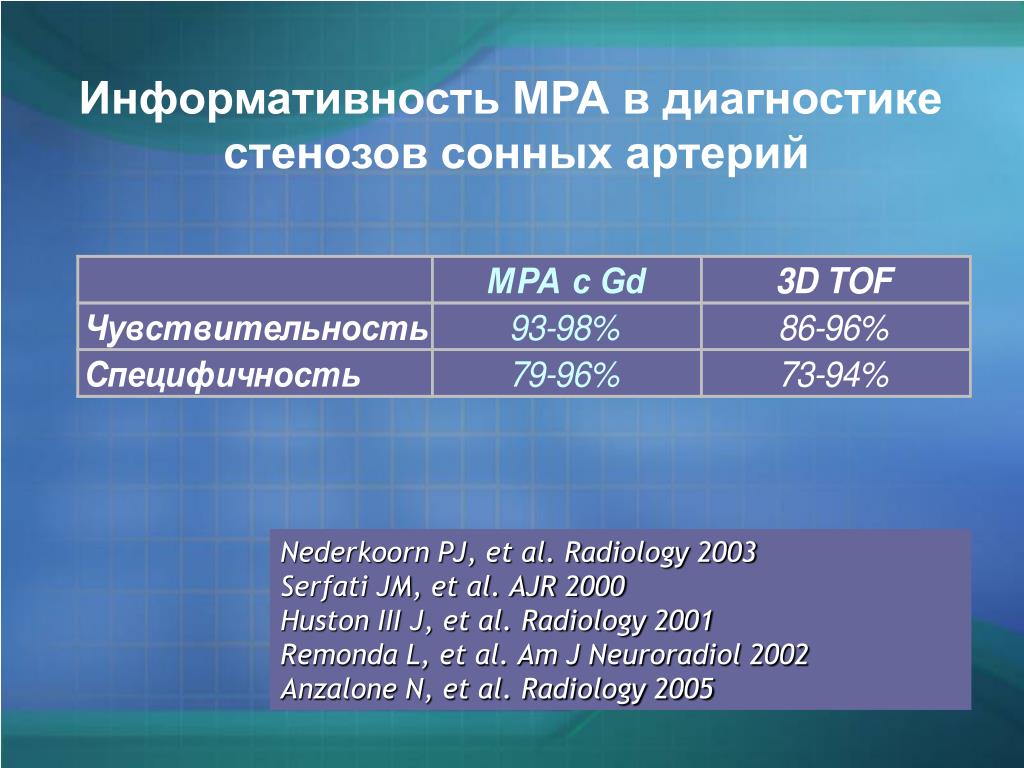

Информативность МРА в диагностике стенозов сонных артерий

Nederkoorn PJ, et al. Radiology 2003

Serfati JM, et al. AJR 2000

Huston III J, et al. Radiology 2001

Remonda L, et al. Am J Neuroradiol 2002

Anzalone N, et al. Radiology 2005


Сравнение МРА и КТА в диагностике стенозов сонных артерий

Чувствительность

Специфичность


КТА МРА диагностике стенозов сонных артерий

КТА или МРА ?Экстра- и интракраниальные артерии

Центр лучевой д-ки, ЛРЦ, Москва


МРА экстра- и интракраниальных артерий. Заключение

  • Нет ионизирующей радиации

  • Нет нефротоксичности (но нужно помнить о нефрогенном системном фиброзе !)

  • Чувствительность/специфичность примерно такие же, как у КТА

  • Нет необходимости редактирования изображений (кости), кальцинаты не являются источником артефактов

  • Проблемы доступности оборудования

  • Сложнее выполнять , чем КТА

  • Оптимальной для артерий мозга является безконтрастная МРА, для экстракраниальных артерий - контрастная МРА


Спасибо за внимание! артерий. Заключение
