Rappels Généraux

1. Rappels Généraux

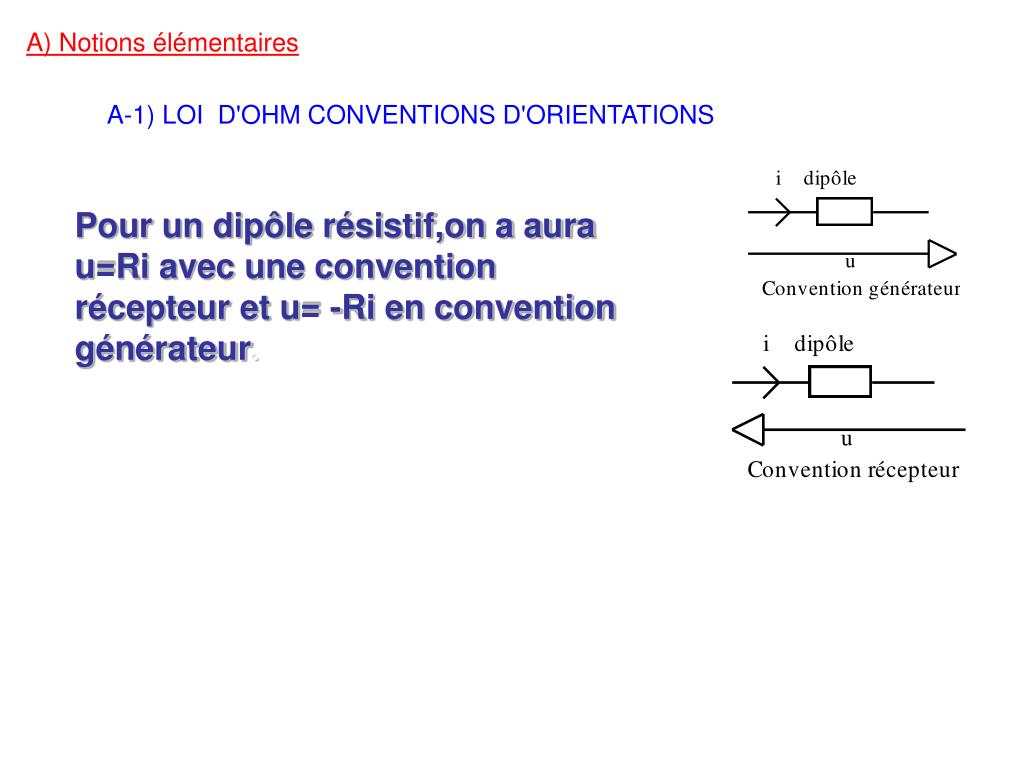

2. A) Notions élémentaires A-1) LOI D'OHM CONVENTIONS D'ORIENTATIONS Pour un dipôle résistif,on a aura u=Ri avec une convention récepteur et u= -Ri en convention générateur.

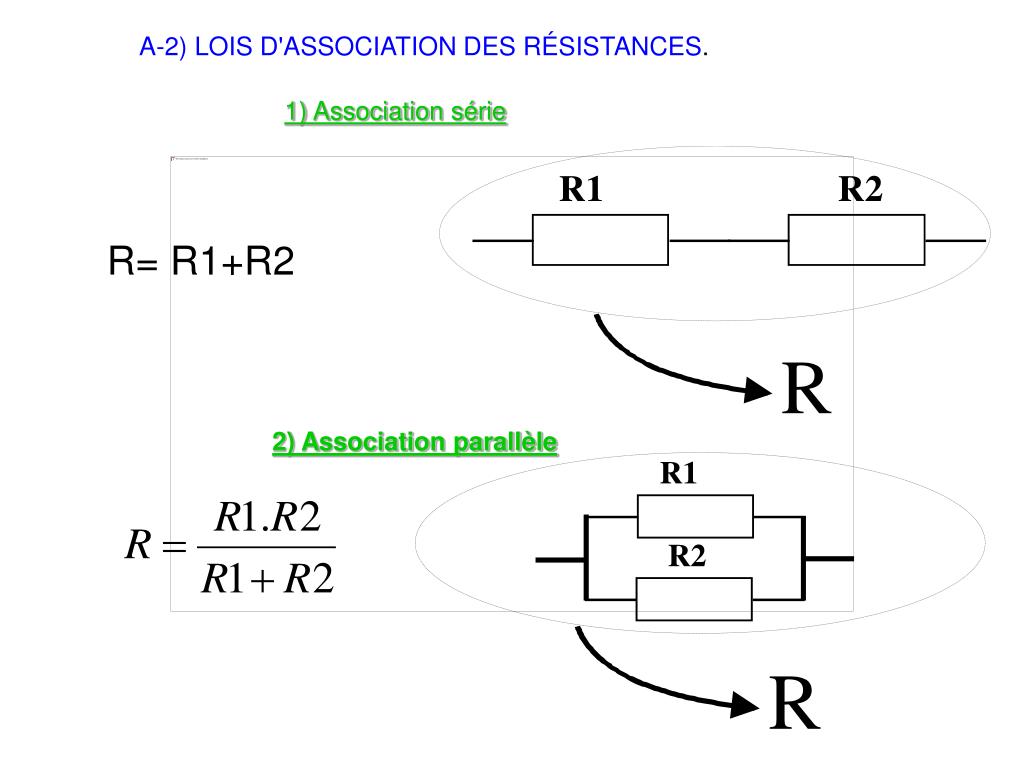

3. A-2) LOIS D'ASSOCIATION DES RÉSISTANCES. 1) Association série R= R1+R2 2) Association parallèle

4. A-3) DIVISEURS DE TENSION ET DE COURANT 1) Diviseur de tension Remarque: On ne peut appliquer la formule du diviseur de tension que si R1 et R2 sont parcourus par la même intensité ! 2) Diviseur de courant

5. B) THEOREMES FONDAMENTAUX B-1) LOIS DE KIRCHOFF 1) Loi des Noeuds Cette loi est simple dans le sens où la somme des courants entrants est égale à la somme des courants sortant. I2 + I3 = I1 2) La loi des mailles

6. B-2) Théorème de Millmann Attention:La loi des nœuds doit être vérifiée pour les branches envisagées! Il faut donc s'assurer que la somme algébriques des courants arrivant au point de jonction des branches est effectivement nulle.

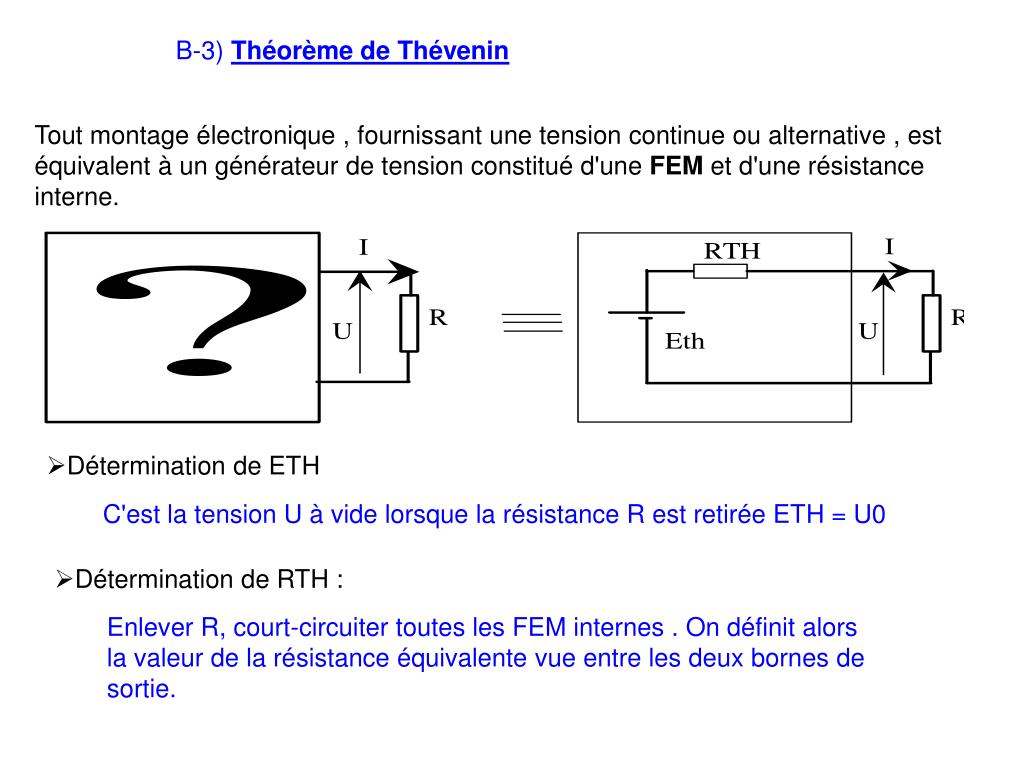

7. B-3) Théorème de Thévenin Tout montage électronique , fournissant une tension continue ou alternative , est équivalent à un générateur de tension constitué d'une FEM et d'une résistance interne. • Détermination de ETH C'est la tension U à vide lorsque la résistance R est retirée ETH = U0 • Détermination de RTH : Enlever R, court-circuiter toutes les FEM internes . On définit alors la valeur de la résistance équivalente vue entre les deux bornes de sortie.

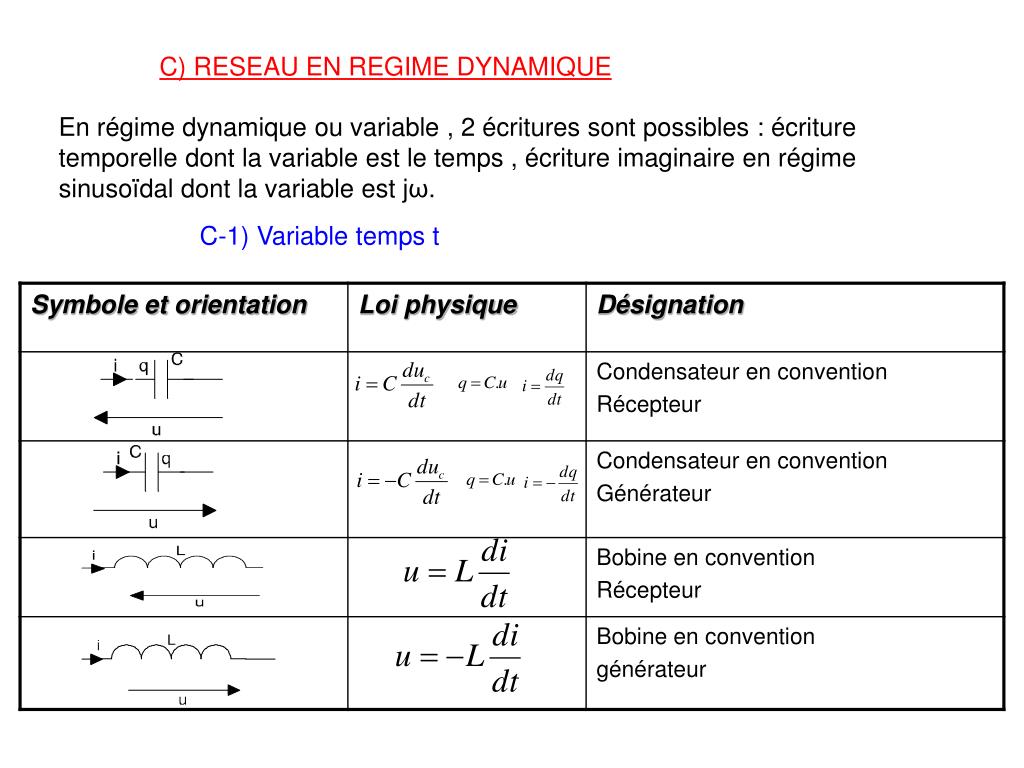

8. C) RESEAU EN REGIME DYNAMIQUE En régime dynamique ou variable , 2 écritures sont possibles : écriture temporelle dont la variable est le temps , écriture imaginaire en régime sinusoïdal dont la variable est jω. C-1) Variable temps t

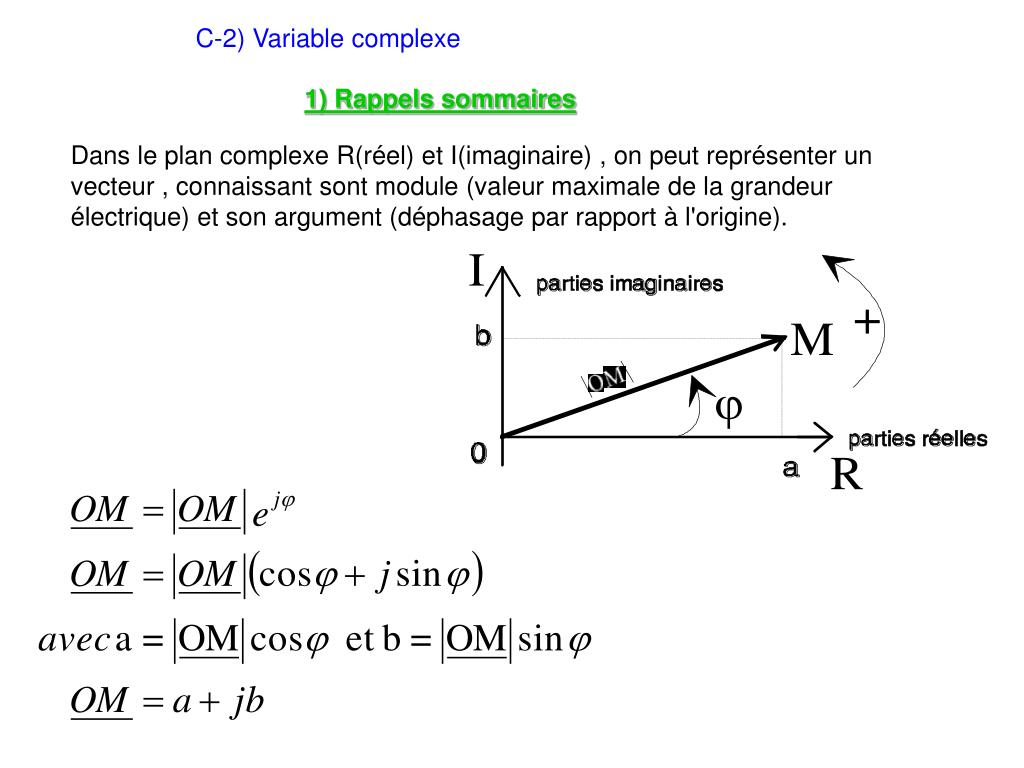

9. C-2) Variable complexe 1) Rappels sommaires Dans le plan complexe R(réel) et I(imaginaire) , on peut représenter un vecteur , connaissant sont module (valeur maximale de la grandeur électrique) et son argument (déphasage par rapport à l'origine).

10. 2) Module et argument Le module et l'argument de l'expression a+ jb sont définis par les relations: Valeur efficace Le Module d’une vibration sinusoïdale est égal: Module et argument d’un quotient

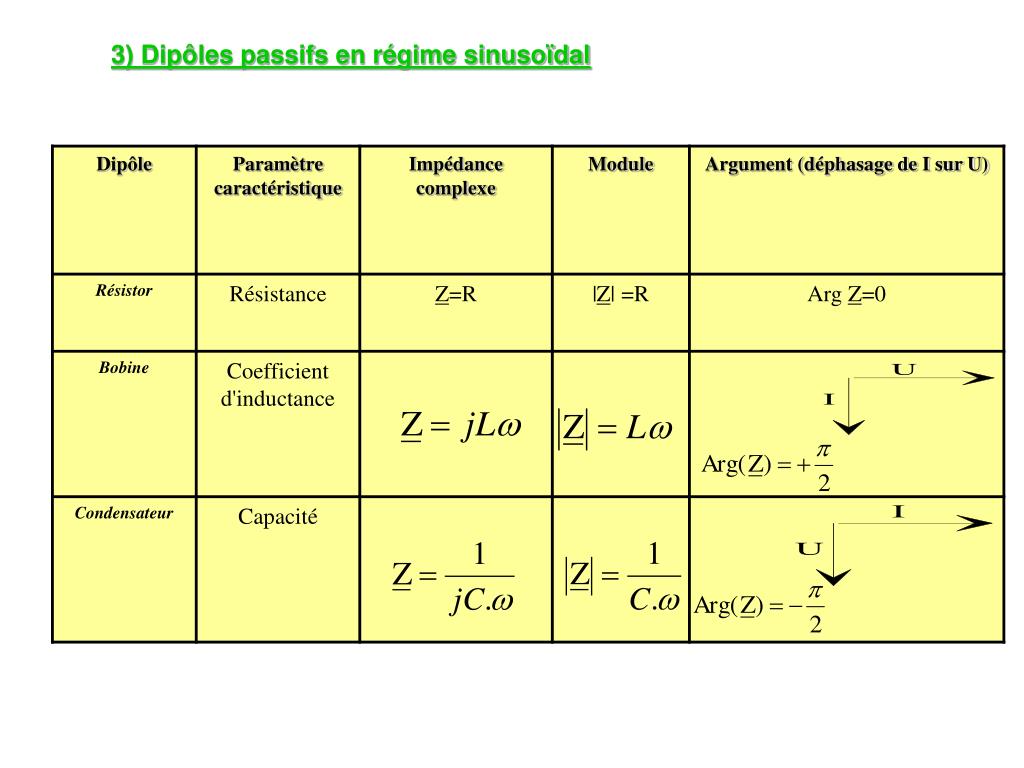

11. 3) Dipôles passifs en régime sinusoïdal

12. D) EXERCICES 1) • On donne E1=10V,R1=1K,R2=10K,R3=3K • Calculer les tensions U1,U2,U3 • Vérifier en utilisant la loi des mailles l'exactitude de vos résultats.

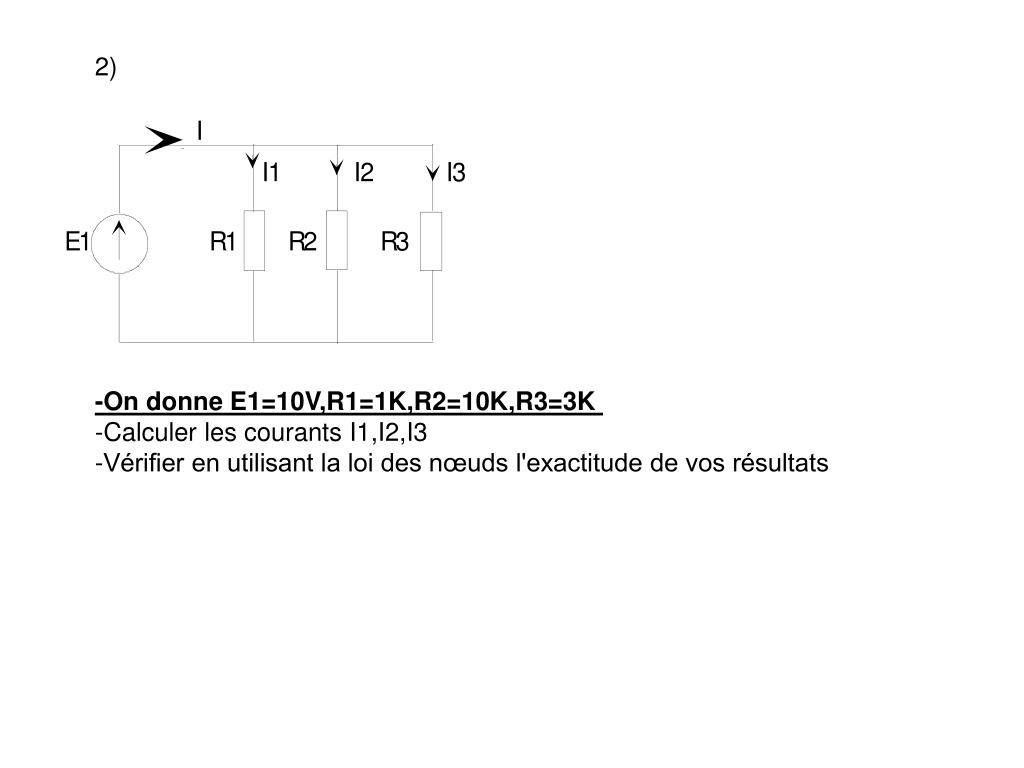

13. 2) -On donne E1=10V,R1=1K,R2=10K,R3=3K -Calculer les courants I1,I2,I3 -Vérifier en utilisant la loi des nœuds l'exactitude de vos résultats

14. 3) On donne E1=10V,R1=10K,R2=20K,R3=30K -Déterminer la valeur de I,U1,VAB,I2,I3 -Vérifier vos réponses en utilisant la loi des mailles et la loi des nœuds -Déterminer en utilisant la méthode de thévenin la tension VAB

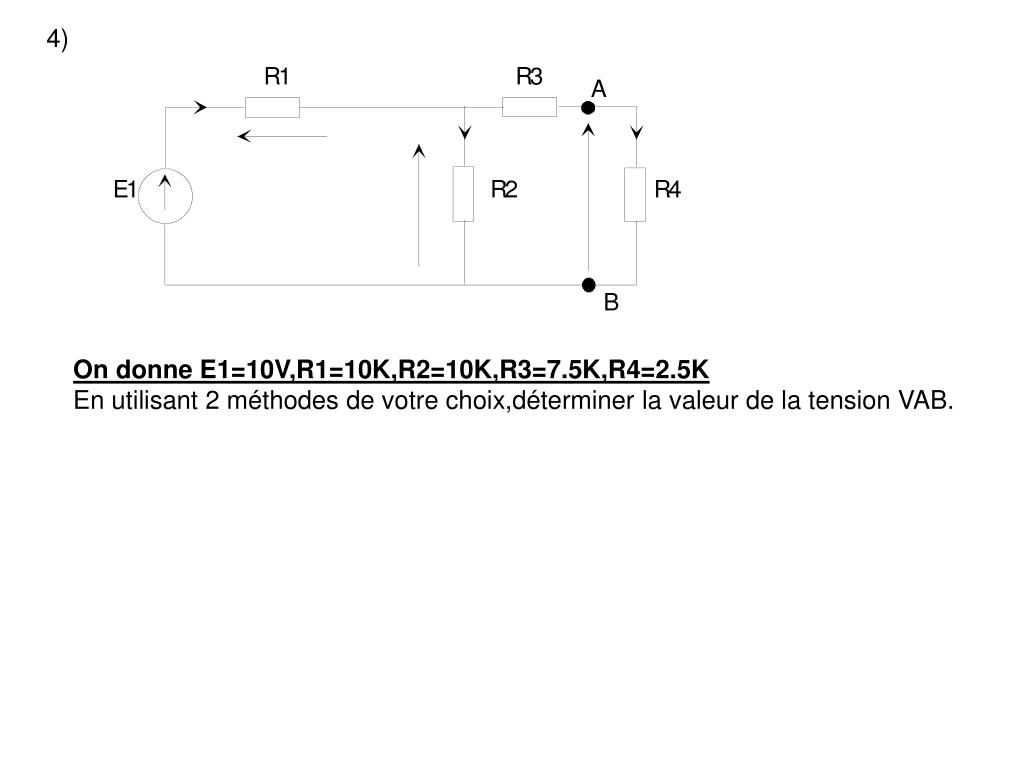

15. 4) On donne E1=10V,R1=10K,R2=10K,R3=7.5K,R4=2.5K En utilisant 2 méthodes de votre choix,déterminer la valeur de la tension VAB.

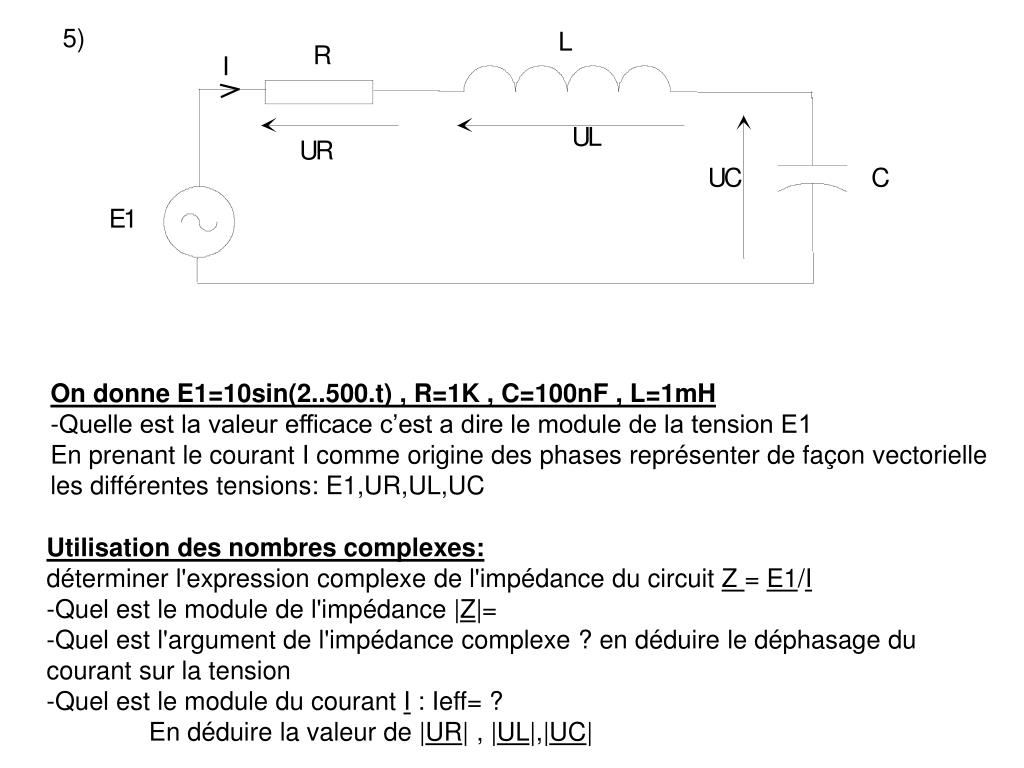

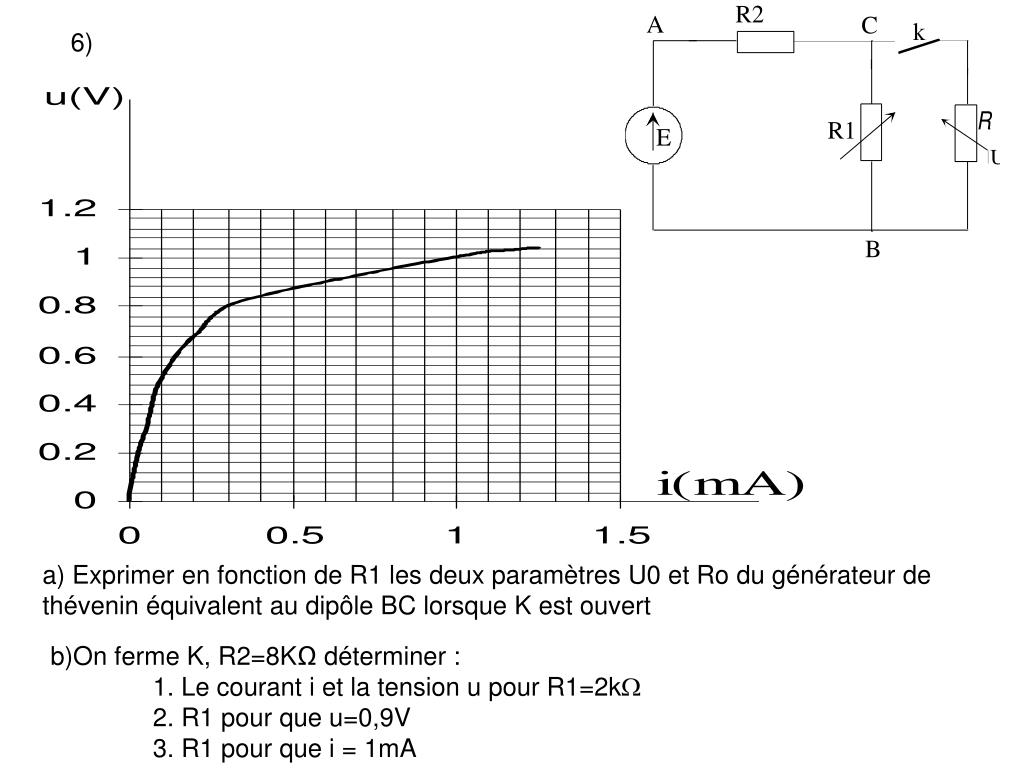

16. 5) On donne E1=10sin(2..500.t) , R=1K , C=100nF , L=1mH -Quelle est la valeur efficace c’est a dire le module de la tension E1 En prenant le courant I comme origine des phases représenter de façon vectorielle les différentes tensions: E1,UR,UL,UC Utilisation des nombres complexes: déterminer l'expression complexe de l'impédance du circuit Z = E1/I -Quel est le module de l'impédance |Z|= -Quel est l'argument de l'impédance complexe ? en déduire le déphasage du courant sur la tension -Quel est le module du courant I : Ieff= ? En déduire la valeur de |UR| , |UL|,|UC|
