Presentation Transcript


It rfid usn

IT융합실무RFID&USN

최연정

010-2296-6454

[email protected]


It rfid usn

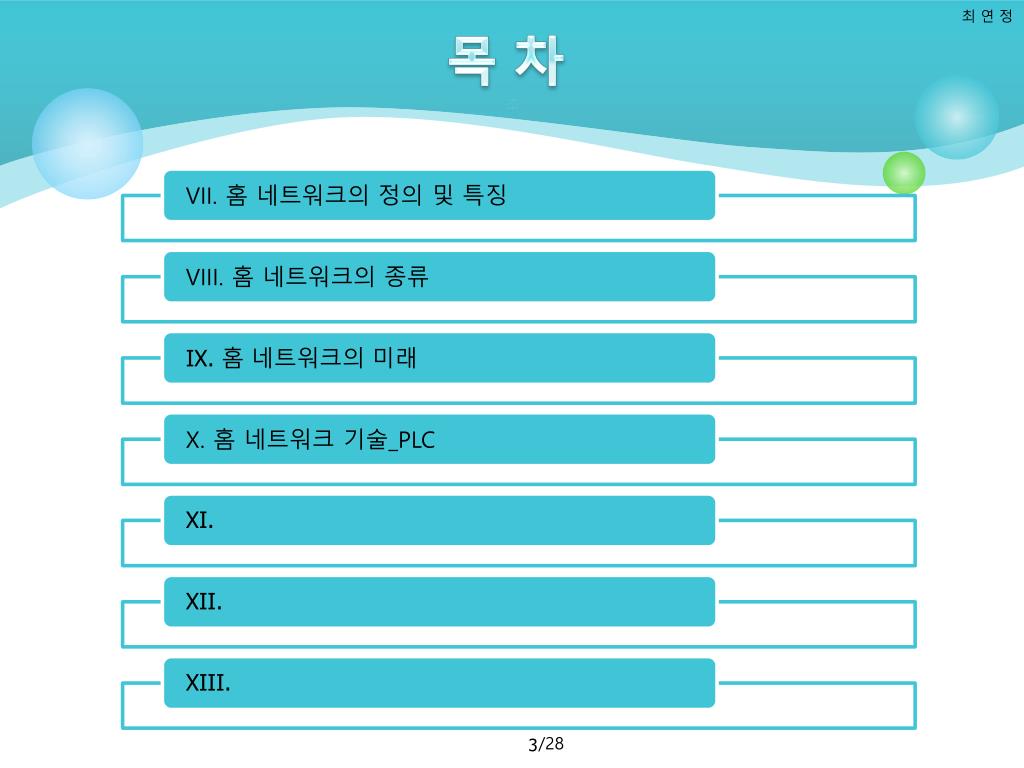

목 차


It rfid usn

목 차


Rfid 1 23

RFID이란?: 정의[1],[23]

  • RFID는 Radio Frequency Identification의 약자로, IC칩과 무선을 통해 다양한 개체의 정보를 관리할 수 있는 차세대 인식 기술이다. '전자태그‘,'스마트 태그‘,

    '전자 라벨‘, '무선식별' 등으로 불린다.

  • 우리가 흔히 쓰는 교통카드와 신용카드, 회사 출입증과 옷이나 식품 등에 부착하는 태그가 그것인데 미래에는 도난 방지, 자산 관리, 혈액 은행, 폐기물 관리, 박물관 등 다양한 분야에도 적용될 것이다.


It rfid usn

[2]

[3]

[14]

[15]

[16]

[17]


Rfid 1

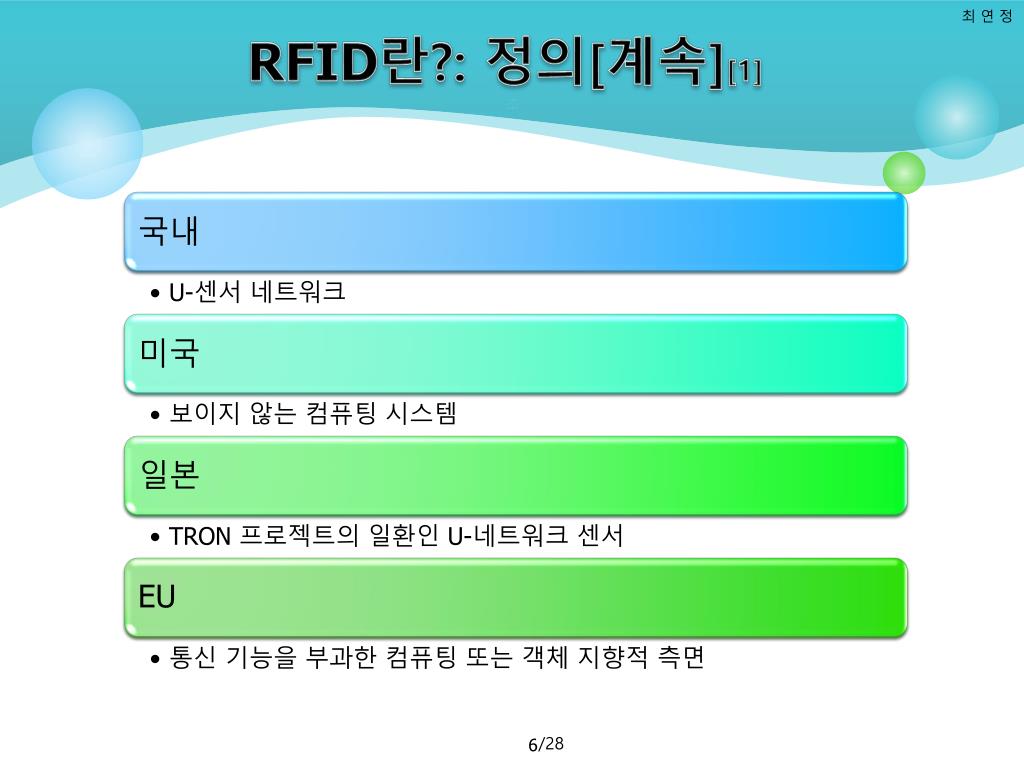

RFID란?: 정의[계속][1]


I rfid 7

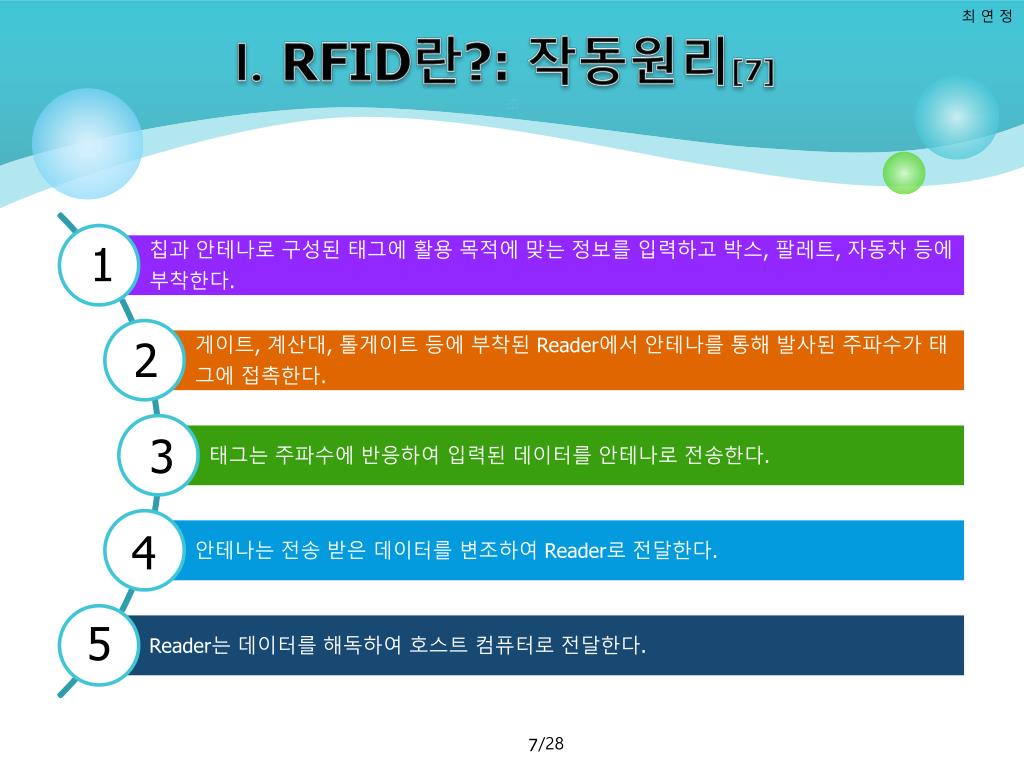

I. RFID란?: 작동원리[7]

1

2

3

4

5


It rfid usn

[7],[17]

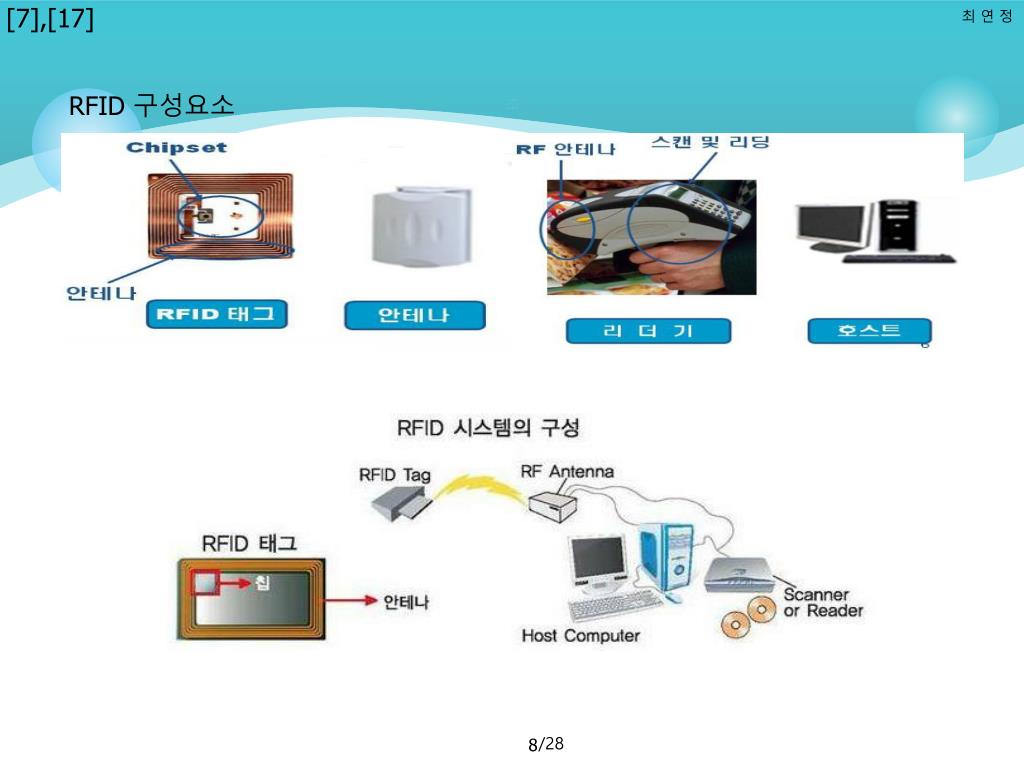

RFID구성요소


Rfid 25

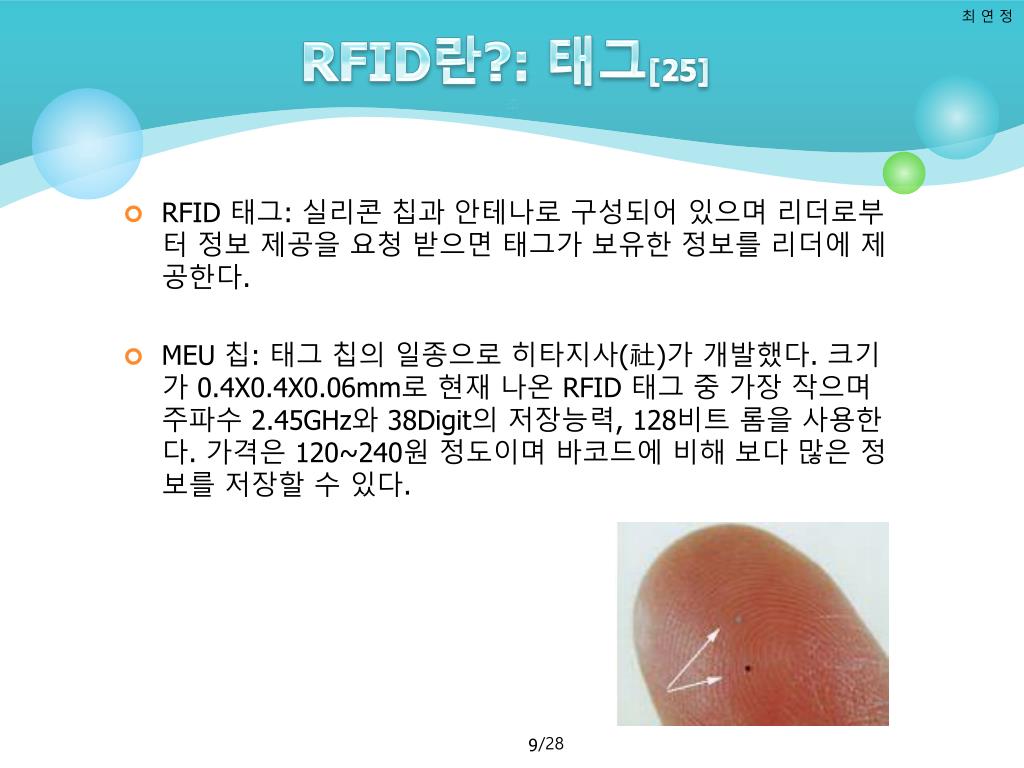

RFID란?: 태그[25]

  • RFID 태그: 실리콘 칩과 안테나로 구성되어 있으며 리더로부터 정보 제공을 요청 받으면 태그가 보유한 정보를 리더에 제공한다.

  • MEU 칩: 태그 칩의 일종으로 히타지사(社)가 개발했다. 크기가 0.4X0.4X0.06mm로 현재 나온 RFID 태그 중 가장 작으며 주파수 2.45GHz와 38Digit의 저장능력, 128비트 롬을 사용한다. 가격은 120~240원 정도이며 바코드에 비해 보다 많은 정보를 저장할 수 있다.


Rfid 17

RFID란?: 태그[계속][17]

  • 태그의 분류-무선통신 접속방식

    • 상호 유도 방식

      • 근거리 송수신용, 코일 안테나 사용. 태그의 IC Chip을 구동하는데 필요한 모든 에너지를 리더에 의해 공급 받는 수동식이다.

    • 전자기파 방식

      • 중장거리용, 고주파 안테나 사용. 태그에 IC Chip을 구동하기 위한 전지를 포함한다.


It rfid usn

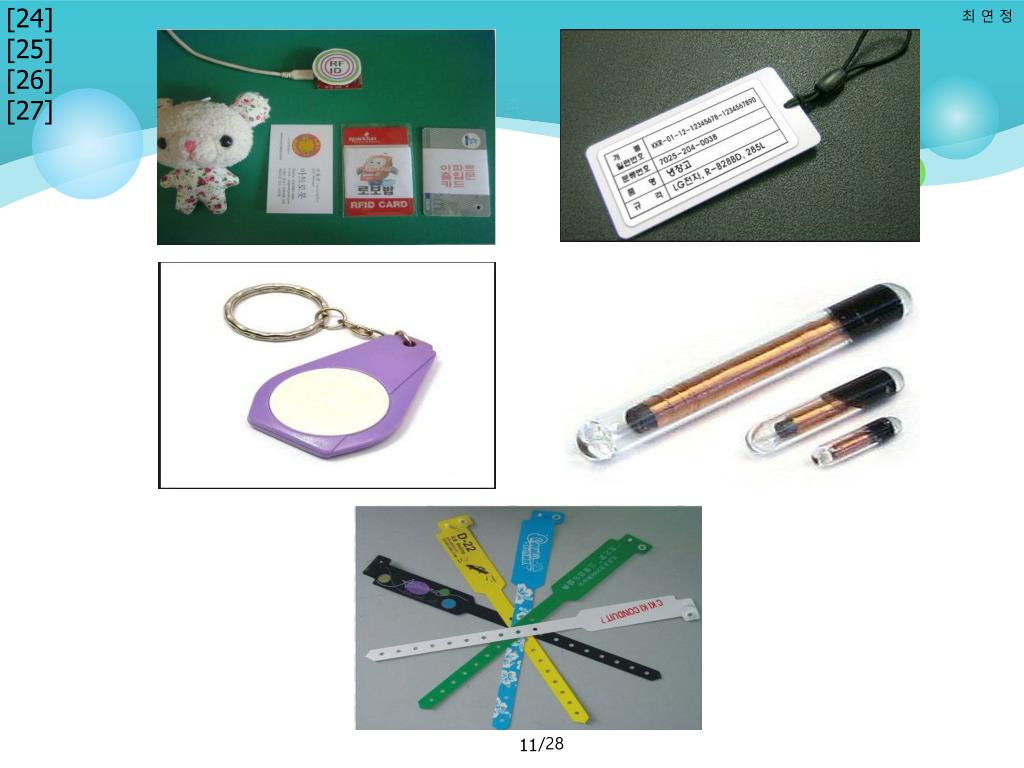

[24]

[25]

[26]

[27]


1 rfid 28 29

1.RFID란?: 리더[28],[29]

  • 태그로부터 정보를 받아서 사용자가 저장하고 사용하고자 하는 장소로 정보를 송신한다.

    • 태그에게 정보를 보내도록 명령한다.

    • 안테나 이외의 논리 회로가 프로토콜로 구성된다.

    • 다양한 형태로 적용이 가능하다.


Rfid 7

RFID의 종류[7]


Rfid 30 35

RFID와 바코드[30],[35]


Rfid rfid 22

RFID란?: RFID의 장점[22]


Rfid rfid 221

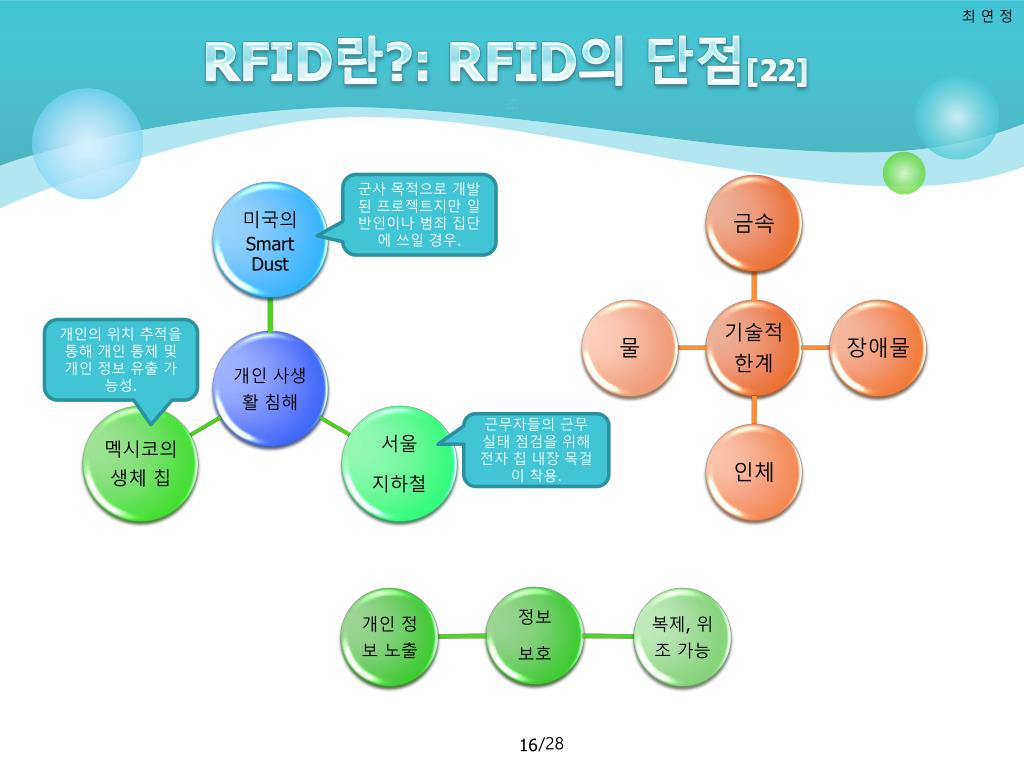

RFID란?: RFID의 단점[22]

군사 목적으로 개발된 프로젝트지만 일반인이나 범죄 집단에 쓰일 경우.

개인의 위치 추적을 통해 개인 통제 및 개인 정보 유출 가능성.

근무자들의 근무실태 점검을 위해 전자 칩 내장 목걸이 착용.


Usn 10

USN이란?[10]

  • USN은 Ubiquitous Sensor Network의 약자로, 모든 사물에 각종 센서를 부착해 사물의 인식정보와 환경정보를 탐지하여 이를 실시간으로 네트워크에 연결, 관리하는 것을 의미한다.

  • 유비쿼터스 사회를 위한 3대 인프라 중 하나로 꼽히고 있다.


It rfid usn

[11]

[13]


Usn usn 34

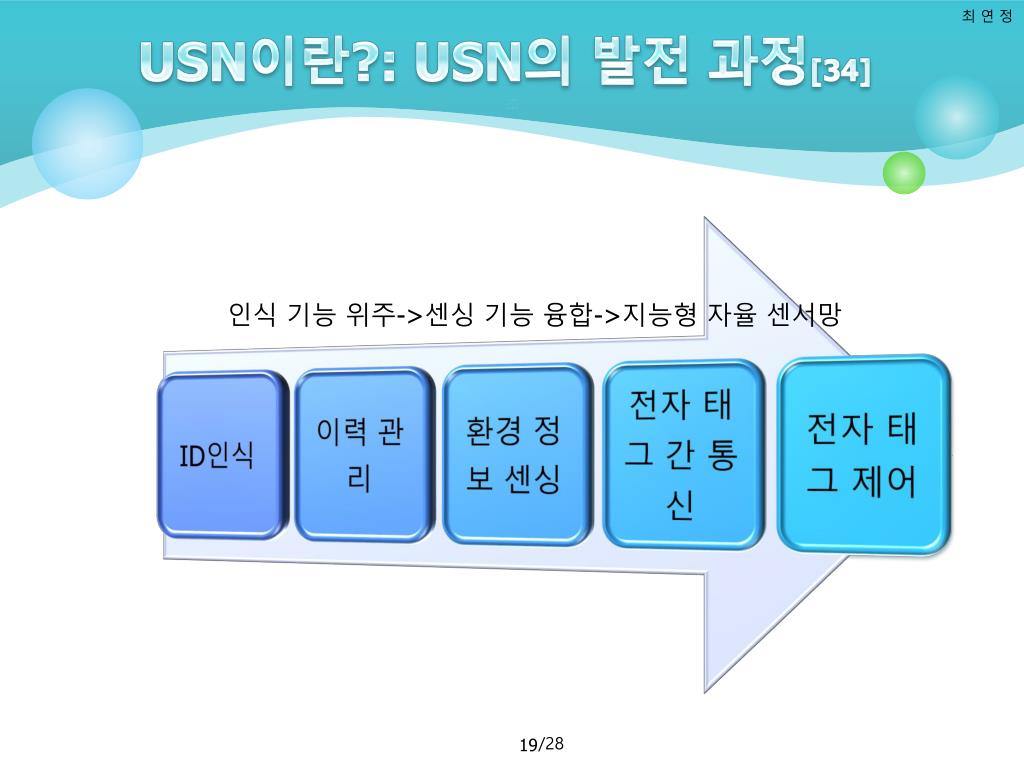

USN이란?: USN의 발전 과정[34]

인식 기능 위주->센싱 기능 융합->지능형 자율 센서망


Middle ware 31

Middle Ware란?: 개념[31]

  • Middle과 Ware의 합성어로 클라이언트와 서버 간의 통신을 담당하는 시스템 소프트웨어 또는 컴퓨터와 컴퓨터의 연결을 담당하는 시스템 소프트웨어이다.


Middle ware 311

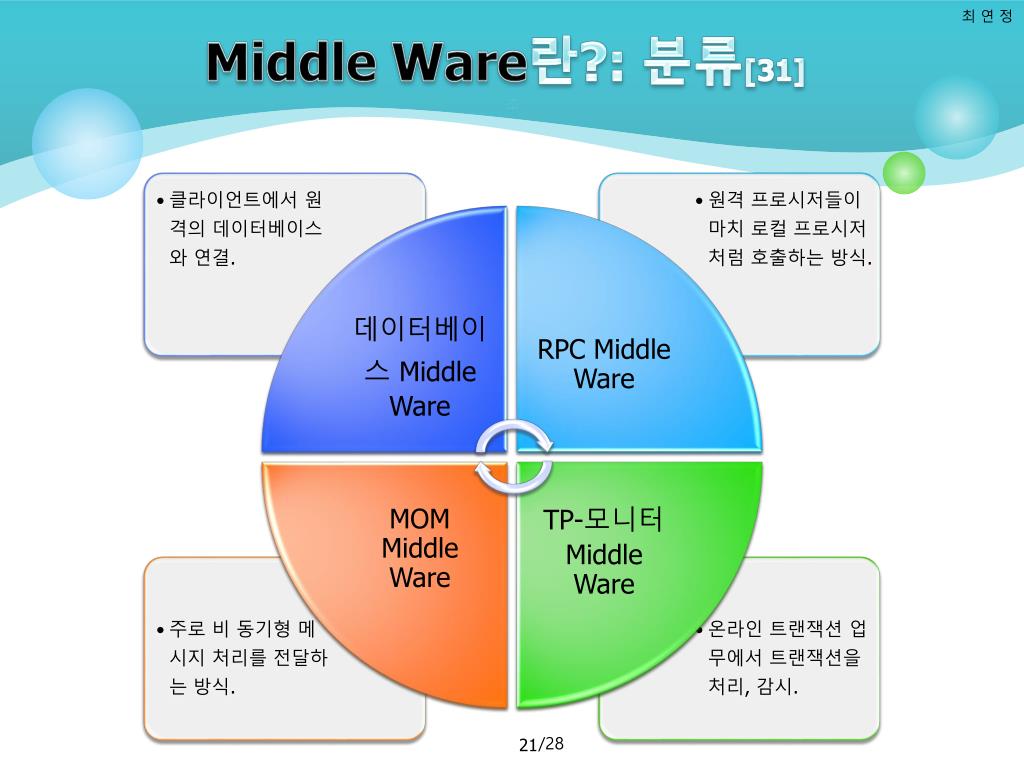

Middle Ware란?: 분류[31]


Middle ware rfid middle ware 33

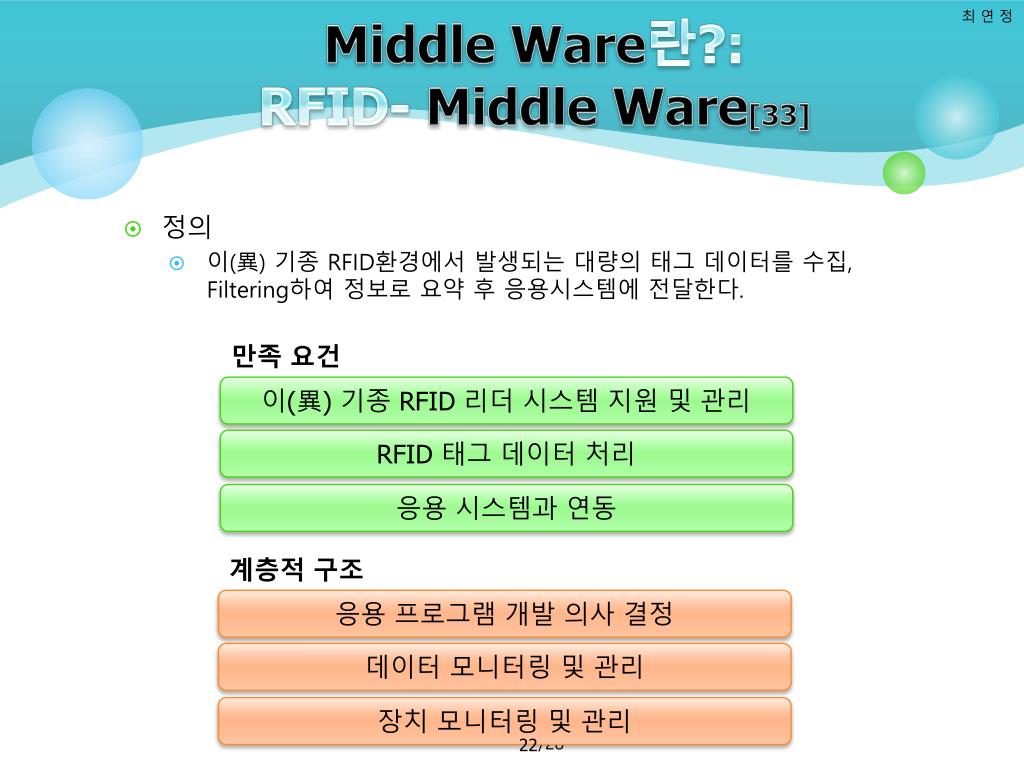

Middle Ware란?: RFID-Middle Ware[33]

  • 정의

    • 이(異) 기종 RFID환경에서 발생되는 대량의 태그 데이터를 수집, Filtering하여 정보로 요약 후 응용시스템에 전달한다.

만족 요건

이(異) 기종 RFID 리더 시스템 지원 및 관리

RFID 태그 데이터 처리

응용 시스템과 연동

계층적 구조

응용 프로그램 개발 의사 결정

데이터 모니터링 및 관리

장치 모니터링 및 관리


Middle ware usn middle ware 34

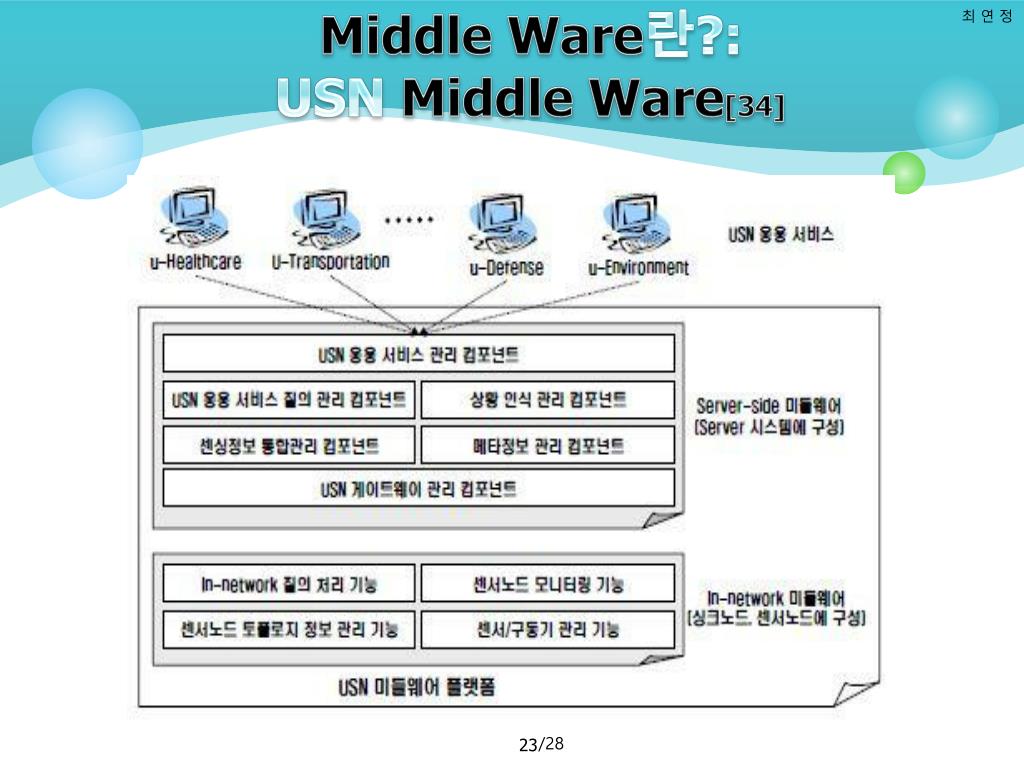

Middle Ware란?: USN Middle Ware[34]


Middle ware mobile middle ware 36

Middle Ware란?: MobileMiddle Ware[36]

  • 다양한 모바일네트워크 및 운영환경과 애플리케이션을 연결, 연동하기 위한 소프트웨어 레이어.

  • CDMA, GSM과 같은 무선 네트워크 및 단말기 환경에 대해서 동일한 개발 환경을 제공한다.

  • 유, 무선 인터넷의 상이한 환경을 서로에게 각각 단일한 인터페이스로 보이도록 해주는 등 다양한 서비스를 제공하는 소프트웨어다.

  • 주로 온라인 비지니스에 강점을 가지고 있는데, 트랜잭션을 처리해 주는 개발 도구라는 점에서 동기화 솔루션과는 차이가 있다.


Rfid usn 12

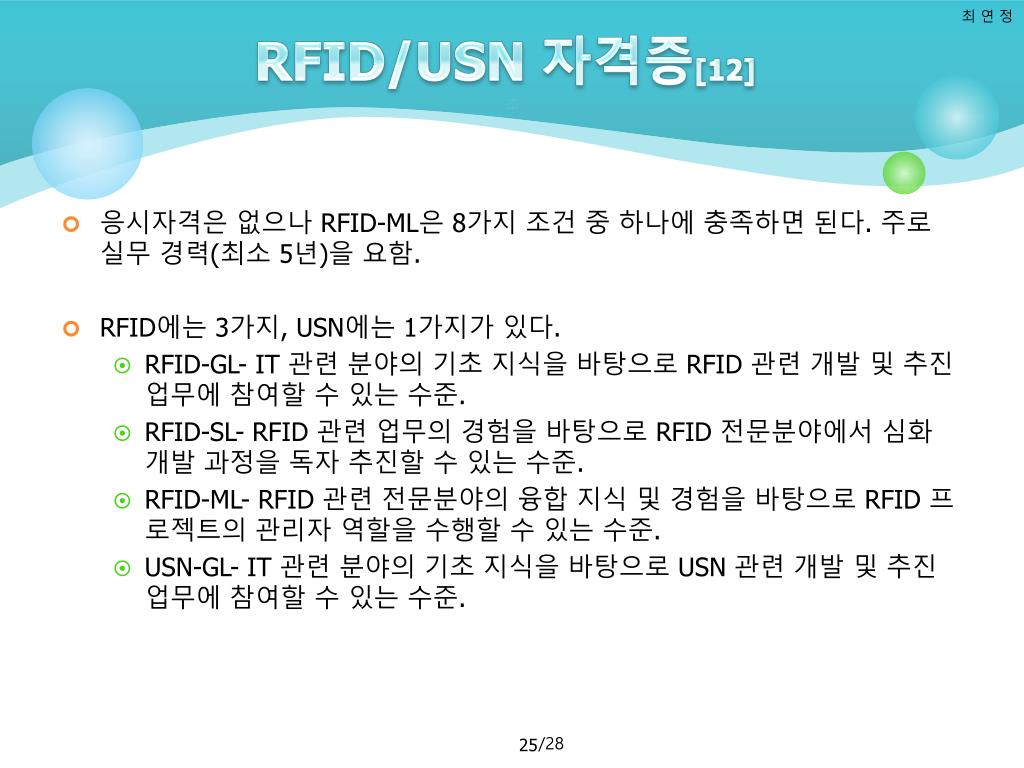

RFID/USN 자격증[12]

  • 응시자격은 없으나 RFID-ML은 8가지 조건 중 하나에 충족하면 된다. 주로 실무 경력(최소 5년)을 요함.

  • RFID에는 3가지, USN에는 1가지가 있다.

    • RFID-GL- IT 관련 분야의 기초 지식을 바탕으로 RFID 관련 개발 및 추진 업무에 참여할 수 있는 수준.

    • RFID-SL- RFID 관련 업무의 경험을 바탕으로 RFID 전문분야에서 심화 개발 과정을 독자 추진할 수 있는 수준.

    • RFID-ML- RFID 관련 전문분야의 융합 지식 및 경험을 바탕으로 RFID 프로젝트의 관리자 역할을 수행할 수 있는 수준.

    • USN-GL- IT 관련 분야의 기초 지식을 바탕으로 USN 관련 개발 및 추진 업무에 참여할 수 있는 수준.


It rfid usn

[18]


Mobile rfid 20 21

MobileRFID[20],[21]

  • RFID와 핸드폰의 결합을 의미하며 Mobile에 소형 RFID Reader를 넣어, 전자 태그를 붙인 사물의 정보를 알 수 있게 하는 장치이다.

  • 원래 RFID는 태그와 리더기의 값이 비싸 큰 시장을 확보하지 못했으나 최근 MobileRFID를 중심으로 초 저가 소형 태그 및 휴대용 리더기 사용이 활성화되면서 새로운 전기를 맞고 있다.


4 5 6 8 9

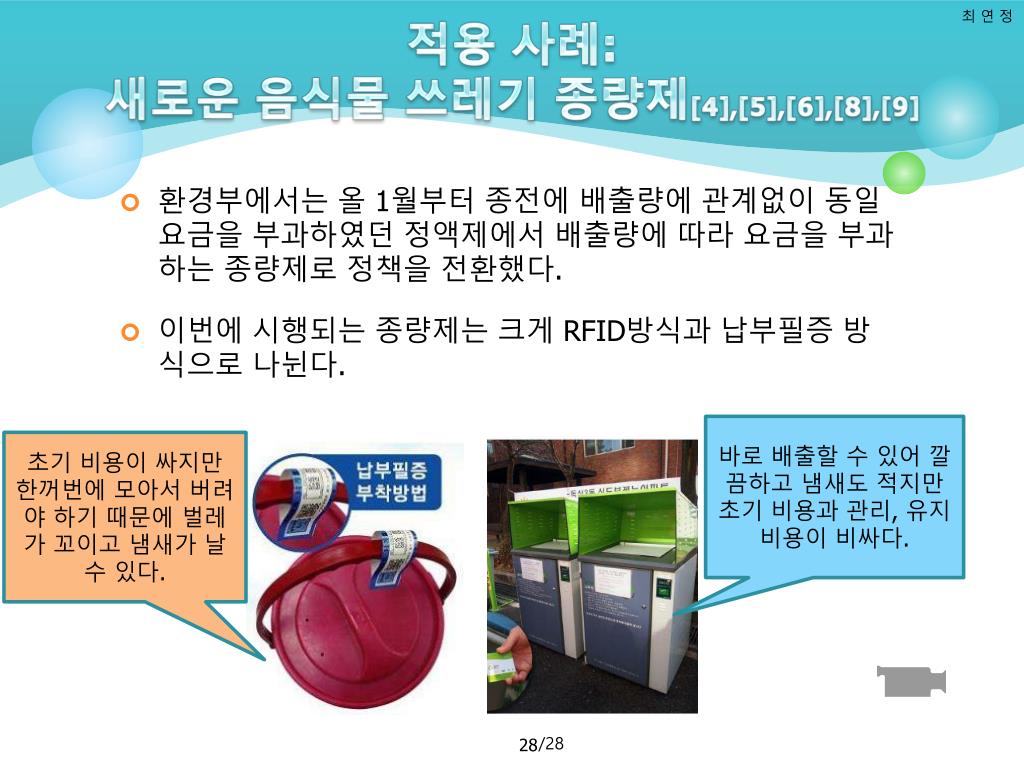

적용 사례: 새로운 음식물 쓰레기 종량제[4],[5],[6],[8],[9]

  • 환경부에서는 올 1월부터 종전에 배출량에 관계없이 동일 요금을 부과하였던 정액제에서 배출량에 따라 요금을 부과하는 종량제로정책을 전환했다.

  • 이번에 시행되는 종량제는 크게 RFID방식과 납부필증 방식으로 나뉜다.

바로 배출할 수 있어 깔끔하고 냄새도 적지만 초기 비용과 관리, 유지 비용이 비싸다.

초기 비용이 싸지만 한꺼번에 모아서 버려야 하기 때문에 벌레가 꼬이고 냄새가 날 수 있다.


It rfid usn

홈 네트워크의 정의 및 특징[37]

  • 가정에서 쓰이는 모든 전기, 전자 제품이 유무선 시스템 하나로 연결되어 쌍방향 통신이 가능한 미래형 가정 시스템.

  • Home Automation뿐 아니라 가전 제품끼리 데이터 송수신을 통해 정보 교류, 모니터링, 보안에 이르는 첨단 기능을 자동으로 조절 제어할 수 있다.

  • Gateway를 통해 이용자는 집 밖에서 핸드폰으로 가스나 전자 제품을 끄고 켤 수 있을 뿐만 아니라 멀티미디어 콘텐츠를TV를 통해 접할 수 있다.

  • 침입 탐지 센서와 주방 TV폰 등을 통해 집의 보안 상태를 확인하고 비상시 경찰 등에 연락할 수 있다.


It rfid usn

홈 네트워크의 종류[37]

방범/방재 및냉난방 가스 등의 제어를 한다.


37 38 39 40

홈 네트워크의 미래[37], [38],[39],[40]

  • Home PNA, IEEE 1394 같은 유선 기술과 IEEE 802.15 WPAN, UWB와 같은 무선 기술, UPnP, HAVI, HNCP등의 홈 네트워크 제어 미들웨어, 그리고 이것들을 기반으로 한 게임이나 영화에 이르기까지 홈 네트워크는 각종 서비스 기술들이 총동원되어 장차 커다란 시장이 형성될 수 있는 미래의 신 성장 동력 산업이다.

Home PNA

UPnP

UWB


It rfid usn

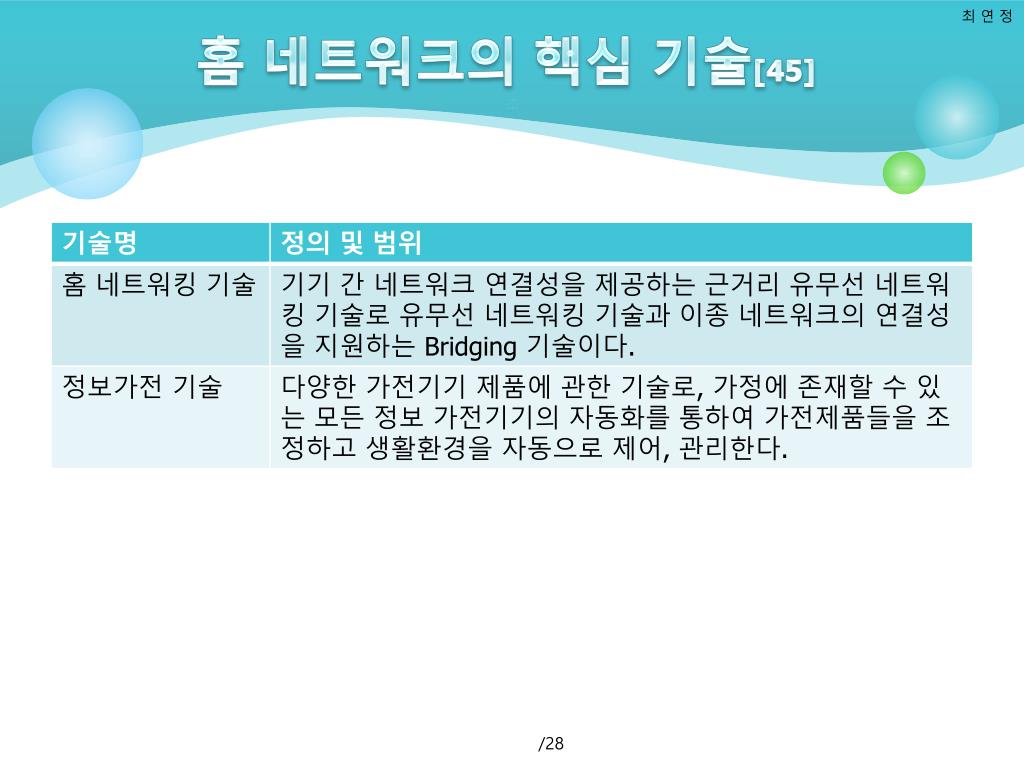

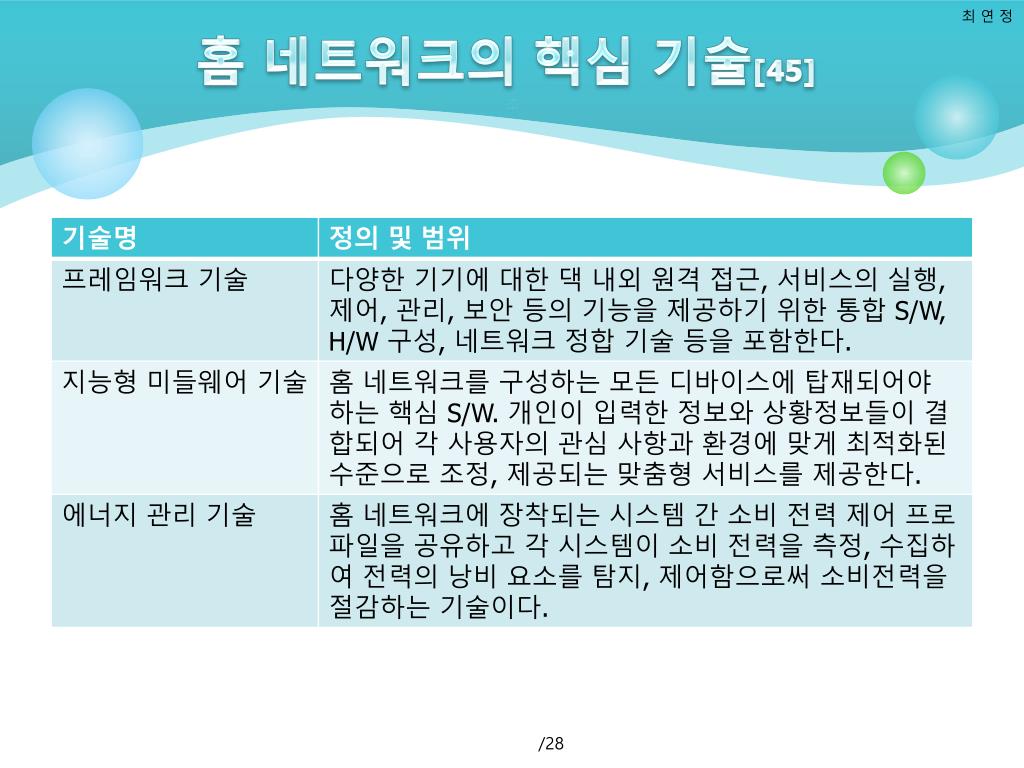

홈 네트워크의 핵심 기술[45]


It rfid usn

홈 네트워크의 핵심 기술[45]


It rfid usn

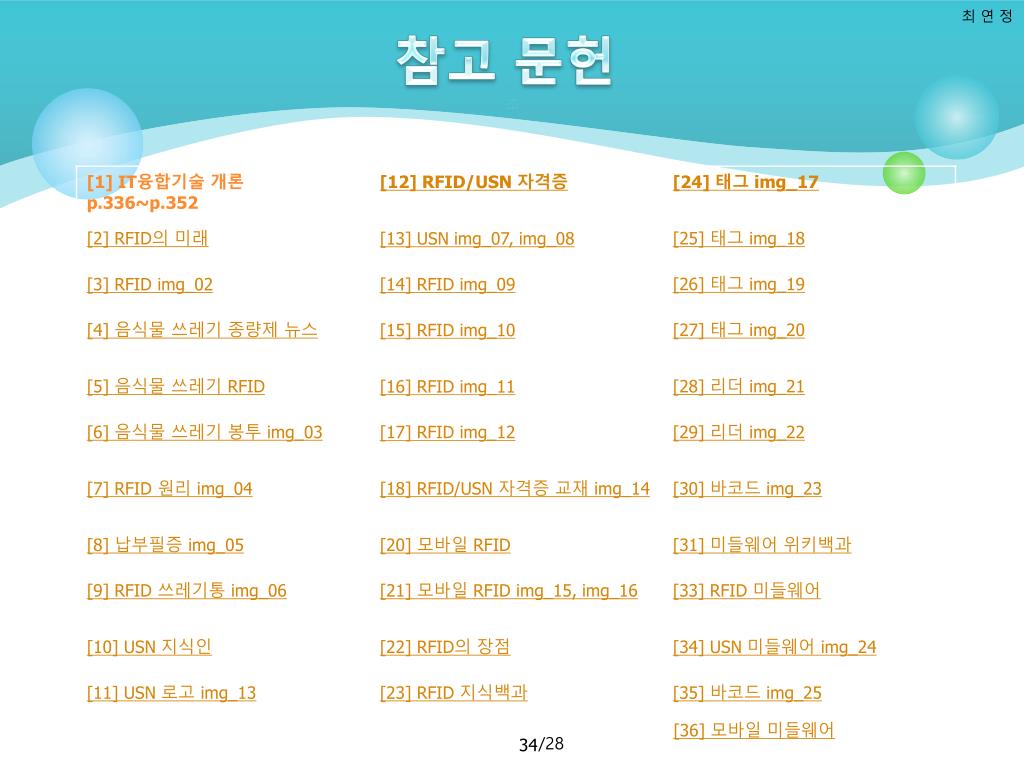

참고 문헌
